钢筋混凝土圆管涵、施工方案
北京汽车产业研发基地
.- 1 -
钢筋混凝土圆管涵施工方案
一 编制依据
1.《公路桥涵施工技术规范》JTJ041-2000；
2.《公路工程质量检验评定标准》JTGF80/1-2004；
3.本标段施工图纸及其它有关设计文件。
二 工程概况
标段内共设计65m/8组圆管涵（Φ1m）,翼墙，跌水井。浆砌片石，隔水墙及铺砌。
三 施工准备
（1）材料储备情况
a.施工前根据图纸算出各类材料理论用量，乘以消耗系数大致推算施工用量，据此备足施工所需的各类按规定频率检验合格的材料。
b.采用的原材料
①水泥： P.O32.5。
②砂子：中砂。
③碎石：5~31.5（mm）
④水 :自来水。
（2）施工前用全站仪（莱卡）和自动安平水准仪对涵洞进行详细的测设，确定涵洞轴线。
放样方法：将全站仪置于一控制点作为测站点，置于另一控制点北京汽车产业研发基地
.- 2 - 作为后视点，输入测站点、后视点坐标进行定向，再输入放样点坐标计算出放样距离和方位进行放样。
四 圆管涵施工方案
（一）基坑开挖及砂砾垫层施工
1.基坑放样
根据设计图纸和圆管涵的中心及纵、横轴线，用全站仪、钢尺进行基坑放样。基坑开挖前，应在纵横轴线上、基坑边桩以外设控制桩，每侧两个，供施工中随时校核放样。
2.基坑开挖
基坑开挖前测量地面高程，控制开挖深度，开挖尺寸比圆管涵基础宽出30～50cm。基坑开挖采用人工配合挖掘机进行，开挖至设计标高上20～30厘米时，改用人工清理至设计标高，整平后检查基坑平面尺寸、位置、标高是否符合图纸设计，合格后进行下步工序。
3、垫层施工
基坑开挖完成后，经监理工程师对基坑平面尺寸、位置及基底承载力进行检验，检验合格后，进行砂砾垫层施工。垫层采用级配良好且检验合格的砂砾混合料，并用气夯和平板振动器进行震实、找平，确保无分层现象。
（二）基础施工
1.基础放样
垫层铺好后，利用轴线控制桩重新放出涵洞的纵、横轴线，同时用全站仪、钢尺对基础平面尺寸进行准确的细部放样，并用水准仪按北京汽车产业研发基地
.- 3 - 涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。
2.浇筑混凝土管座
混凝土所用砂石料、水泥等原材料已入场并按规定频率做原材料检验且合格。混凝土由拌和站集中拌和，并严格按试验室设计并经监理工程师认可的施工配合比拌制混凝土。混凝土拌和均匀，按施工图纸和技术规范的要求浇筑管座基础，管基分两次浇筑，先浇筑管底以下部分，注意预留管基厚度和安放管节座浆混凝土厚度2～3cm,待安放管节后再浇筑管底以上部分。浇筑管基混凝土时，严格按设计图纸设置沉降缝。
（三）钢筋混凝土圆管从经监理工程师认可的厂家定做购买。购进时确保钢筋混凝土圆管成品符合下列要求:
管节端面平整并与其轴线垂直，内外管壁平直圆滑，如有蜂窝没面积不得大于30×30mm，其深度不得大于10mm。总面积不得超过圆管全面积的1%并不得露筋，蜂窝处应修补完善后方可使用。 北京汽车产业研发基地
.- 1 - 表5 管节预制实测项目
项次 检查项目 规定值或允许偏差 检查方法和频率
1 混凝土强度（MPa） 在合格标准内 按照JTG F80/1-2004附录D检查
2 内径（mm） 不小于设计 尺量：2个断面
3 壁厚（mm） 不小于设计壁厚-3 尺量：2个断面
4 顺直度 矢度不大于0.2%管节长 沿管节拉线量，取最大矢高
5 长度（mm） +5，-0 尺量
（四）钢筋混凝土圆管的安装及浇筑剩余基础混凝土
安装前在浇捣完成的砼管基上放好轴线位置，并用墨线弹好，安装管节采用人工配合吊机安装，安装时从下游开始，使接头面向上游，每节涵管紧贴于基座上，保证新旧砼的接合，使管节受力均匀；所有管节均按正确的轴线铺设，铺设时保持管内清洁无赃物，无多余的砂浆及其它杂物。安装管节完成后，浇筑剩余基础混凝土。
安装时注意下列事项：
1.应注意按涵顶填土高度取用相应的管节。
2.各管节应顺流水坡度安装平顺，管节必须垫稳坐实，管道内无遗留泥土等杂物。
3.管节沉降缝与基础沉降缝的端面严格一致，确保无犬牙交错现象，非沉降缝的管节接缝，尽量顶紧。 北京汽车产业研发基地
.- 2 - 4.圆管在运输、装卸及安装过程中严防碰撞，避免管节损坏或产生裂纹。
5.管节间缝隙用浸过沥青的麻絮填塞，外面用涂满热沥青的油毛毡圈裹两道，或在经监理工程师许可下接缝处20cm范围用M7.5水泥砂浆抹带，形成密封层。
（五）沉降缝施工
1.沉降缝的设置
管涵的沉降缝，严格按照设计图纸设置，与涵洞轴线垂直，贯穿整个断面（包括基础）。沉降缝的施工，做到缝两边的构造能自由沉降，又能严密防水。
2.沉降缝具体施工方法如下
管基部分：缝宽3cm，采用沥青木板预留，砂子填实。
管身部分：沉降缝宽1～1.5cm，缝外侧以热沥青浸制的麻絮填塞，深度约5cm，然后以直径2cm的麻绳缠绕管壁一周，外包四层宽20cm的沥青浸制麻布，用粗铅丝四道绑扎结实，作为防水层，内侧用水泥砂浆与管节抹平。在基础襟边以上沿涵洞接缝及周围设置厚20cm顶宽25cm的粘土保护层。
3.沉降缝的施工质量要求
沉降缝端面确保整齐、方正，基础和涵身上下不得交错，确保贯通，嵌塞物紧密填实。
（六）浇筑端墙、墙帽混凝土
经测量放样后，根据图纸设计尺寸用钢模板组装成型，对于墙帽北京汽车产业研发基地
.- 3 - 上5cm倒角采用5χ5cm角钢按设计高度焊接在钢模板上，经监理工程师检验合格后，一次性浇筑。
（七）涵洞进出水口
圆管涵、倒虹吸进出水口工程主要是浆砌片石，包括洞口铺砌、隔水墙、跌水井等工程。
涵洞出入口的沟床整理顺直，与上、下排水系统（路基边沟）连接圆顺、稳固，保证流水顺畅，避免损害路堤。施工中注意事项：
1.砂浆严格按配合比拌和，标号不小于设计值，拌和时间不少于2min，拌和均匀。
2.砌筑时砌块错缝，坐浆挤缝，嵌紧后砂浆饱满无空洞现象。
3.外圈定位和转角处，选择形状方正、较大的片石，并长短相向与里层片石咬接。
4.较大的片石用于下层，砌筑时选择形状和尺寸较为合适的片石，敲除尖锐突出部分。间缝较宽时，在浆缝中塞以小石块，不得用高于砂浆砌缝的小石块在下面支垫。
5.砌缝不大于2cm，且无干缝、死缝。
6.浆砌片石检查项目及允许偏差：
表6浆砌片石检查项目及允许偏差
项目 允许偏差（mm） 项目 允许偏差（mm）
平面位置 50 顶面高程 ±20
表面平整度 30 断面尺寸 不小于设计值 北京汽车产业研发基地
.- 4 - 竖直度或坡度 0.5%H 底面高程 ±50
（八）涵洞台背填土
经检验圆管涵、倒虹吸安装及接缝符合要求且其砌体砂浆强度或混凝土强度达到设计强度的75%，并对涵身外面涂沥青两层后，及时进行涵洞缺口回填。填土按规范施工，切实注意填土质量，圆管涵填料台背采用砂砾、倒虹吸按照图纸要求采用石灰土（含灰量9%）分层填筑，并充分夯实，压实度满足路基填土要求（96%），在涵身2倍直径范围内，不得采用重型压路设备实施碾压，采用气夯或蛙式夯夯实，涵管以上80cm范围内不得采用压路机直接碾压。
（九）管座及涵管安装检测项目
表7 管座及涵管安装检测项目
项次 检查项目 规定值或允许偏差 检查方法和频率
1 管座或垫层砼强度 在合格标准内 按2 管座或垫层宽度、厚度 ≥设计值 尺量：抽查3个断3 相邻管节底面错台管径≤1m 3 尺量：
检查3-5个接头 管径＞1m 5
（十）施工注意事项
1.模板：
1） 基础砼模板采用表面平整光洁的钢模板，模板必须保证其表面平整、顺直板缝间不漏浆等要求。
2）模板安装前，在模板表面涂层脱模剂，不得使用易粘在混凝土上或使混凝土变色的油料。 北京汽车产业研发基地
.- 5 - 3）支立模板时为了防止模板移位变形，支立基础侧模时在模板外设立支撑固定。台身的侧模设立对拉杆固定，浇筑在混凝土中的拉杆，按拉杆拔出的要求设计，拉杆外套塑料管，模板拆除后拔出。
4）模板安装完毕后，为保证位置正确，必须对其平面位置、平整度、垂直度、顶部标高、节点联系及纵横向稳定性进行自检，合格后方可报监理工程师抽检，监理工程师认可后方能浇筑。混凝土浇筑时，发现模板有超过允许偏差值的可能及时纠正。
2.混凝土的浇注及养护：
涵洞混凝土采用集中拌和，罐车运输，吊车配合浇注。拌和前对各种原材料质量进行严格检查。砼在拌和站集中拌和，罐车运输，吊斗法入模。砼浇注时，必须对运到施工现场的砼进行严格的检查。如砼坍落度、和易性。
浇注前先对支撑、模板检查，模板内的杂物、积水应清理干净，模板如有缝隙必须填塞严密。
为了防止混凝土自高处向模内倾卸时发生离析，在浇注基础时，吊车倾卸高度不超过2米，通过串筒下落。混凝土按一定厚度顺序和水平方向分层浇注，上层混凝土在下层混凝土初凝前浇注完成；上下层同时浇注时，上层与下层浇注距离保持1.5米以上，浇注厚度不超过30cm.
混凝土的振捣采用插入式振捣，移动不超过振捣器作用半径的1.5倍，与侧模应保持5到10厘米的距离。混凝土浇注连续进行，因故间断时，其间断时间应小于前层混凝土初凝时间。混凝土浇注完北京汽车产业研发基地
.- 6 - 成后，收浆后尽快洒水养护，养护时间不得少于7天。 北京汽车产业研发基地
.- 1 - 五 安全保障体系和措施
（一）安全保障体系
认真贯彻“安全第一，预防为主”的方针，加强教育，严格管理，使整个施工过程处于受控状态。设立以项目经理为主的安全保障体系，加强安全管理，做到安全施工，坚持管生产必须管安全的原则。
（二）安全保障措施
1.进入施工区内所有人员必须佩戴安全帽，必须挂牌上岗。并安排专人检查，如有违反规定者，将严厉处罚。
2.施工现场设置醒目的安全标语、标志、标牌、警示牌，以增强施工人员和操作人员的安全意识。
3.设专职安全员，负责日常安全管理工作；施工队伍设兼职安全员。
4.严格执行分项工程安全技术交底制度，特殊工种持证上岗制度，机械验收挂牌制度。
5.做好安全教育和安全宣传工作，设立醒目的安全标志、标语，及时报道，做到警钟长鸣。
6.建立施工现场安全检查制度。定期进行检查；检查中发现的事故隐患整改做到定人、定措施、定时间如期整改完毕并完成书面反馈。
管涵工程施工方案(3篇)
第1篇
一、工程概况
本工程为某道路工程中的管涵施工，主要承担道路排水功能。管涵采用钢筋混凝土圆管，直径为D，长度为L，具体参数根据设计要求确定。施工地点位于道路路基中央，涉及明挖施工和基础施工。
二、施工准备
1. 施工组织：成立专门的施工队伍，明确各岗位人员职责，确保施工顺利进行。
2. 材料设备：准备足够的钢筋混凝土圆管、钢筋、水泥、砂、石子等原材料，以及挖掘机、装载机、混凝土搅拌机、运输车辆等机械设备。
3. 施工图纸：熟悉施工图纸，明确管涵的设计参数、施工要求及注意事项。
4. 施工方案：制定详细的施工方案，包括施工顺序、施工工艺、质量控制措施等。
三、施工工艺
1. 基坑开挖：根据设计图纸，开挖基坑，尺寸比圆管涵基础宽出50cm。采用挖掘机配合人工进行开挖，确保开挖深度和尺寸符合要求。
2. 垫层施工：在基坑底部回填砂砾，分层回填并夯实，确保压实度满足规范和设计要求。
3. 基础放样：重新放设涵洞的纵、横轴线，用经纬仪、钢尺对基础平面尺寸进行准确的细部放样。用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。
4. 混凝土管座：混凝土由拌和站集中拌和，严格按照实验室给定的施工配合比拌制砼，拌和均匀。按施工图纸和技术规范的要求浇筑管座基础。管基分两次浇筑，先浇筑底下部分，预留管基厚度及安放管节座浆混凝土2～3cm，待安放管节后再浇筑管底以上部分。
5. 钢筋混凝土管的预制：管节端面应平整，钢筋绑扎牢固，混凝土浇筑密实。预制管节在达到设计强度后，方可进行现场安装。
6. 管节安装：将预制好的管节吊装至基坑，按照设计要求进行对接，确保对接严密，无明显缝隙。 7. 沉降缝处理：在管节接缝处设置沉降缝，采用橡胶止水带或柔性密封材料，防止渗漏。
8. 出入口施工：按照设计要求，施工管涵的进出口，确保进出口处排水畅通。
9. 基坑回填土：在主结构防水层的保护层完成，且保护层砌筑砂浆强度达到3MPa后方可进行回填。回填时，两侧应对称进行，高差不宜过大。
钢筋混凝土圆管涵施工方案
钢筋混凝土圆管涵施工方案
1.概述
1.1编制依据
（1）《公路工程技术标准》(JTG B01—2003）
（2）《公路工程质量检验评定标准》(JTG F80/1-2004)
（3）《公路桥涵施工技术规范》（JTJ 041—2000)
（4）《两阶段施工设计图 桥梁、涵洞第2分册,共2册》
圆管涵设计图
1。2工程概况
1.2。1设计简介
全标段范围正线范围内共圆管涵20座，总长1558m。除4座为双孔结构外，其余的都为单孔涵洞，孔径1.5m.
1。2.2地质概况
该段为浑河冲洪积平原，地质构造大部分被较厚的第四系松散冲击物粘土层覆盖.土的标准冻土深度为1。2m。主要为辽河及支流冲洪积而成，平原区大部为耕地.由上而下地层分别为：杂填土;粉质粘土；淤泥质粉质粘土;砂砾石层;下伏基层。圆管涵基础位于粉质粘土层.
沿线地下水主要为埋藏于第四纪卵砾石、砂性土中的孔隙潜水,水力坡度较小，为地下径流滞缓区，水量接受河流及大气降水和农田灌溉的补给.地表水和地下水对混凝土无分解性侵蚀作用.
1.3施工总体安排
圆管涵施工时采用挖掘机开挖基坑，人工配合基底修整成型，基底验收合格后施工垫层和管基，然后安装管节,施工防水和沉降缝,施工进出口,最后基坑回填
2。施工方法及施工顺序
圆管涵按以下几个施工顺序进行施工:测量放线→基坑开挖→基底验收→垫层与基础施工→施做护涵→进出水口施工→基坑回填。
圆管涵施工方法流程（附图1）。
2.1测量放线
在基坑开挖前应先对涵洞的轴线位置进行测量放样，测量原地面标高，确定基坑开挖的深度.
2.2基坑开挖
基坑开挖采用PC300-6挖掘机作业，当挖至高于设计标高0.3～0.4m时，用人工配合继续开挖修整成型。对硬土和软岩石基础采用风动凿岩机钻孔小炮松动开挖。有水基坑采取集中排水或挖井降水施工。当在原有灌溉水流的沟渠修筑时，应开挖临时通道保护好灌溉水流。
2。3基底验收
当基坑开挖到设计标高成行后，应再次测量其基底高程，基坑开挖的深度不得小于设计值。自检合格后通知监理验槽.
钢筋混凝土圆管涵施工方案 2
1 目 录
一、设计依据 ...................................................................................... 2
二、工程概况 ...................................................................................... 2
三、人员、机械设备的配置 .............................................................. 5
1、人员........................................................................................... 5
2、拟投入的主要机械设备 .......................................................... 5
四、施工方案 ...................................................................................... 5
1、施工方法及施工工艺 .............................................................. 5
2、施工注意事项 .......................................................................... 7
五、工期、安全及质量目标 .............................................................. 7
1、工期........................................................................................... 7
钢筋混凝土管涵施工方案

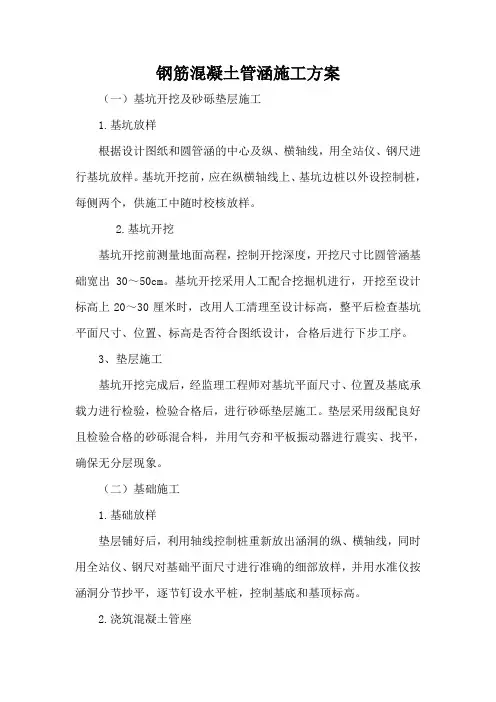

钢筋混凝土管涵施工方案
（一）基坑开挖及砂砾垫层施工
1.基坑放样
根据设计图纸和圆管涵的中心及纵、横轴线，用全站仪、钢尺进行基坑放样。基坑开挖前，应在纵横轴线上、基坑边桩以外设控制桩，每侧两个，供施工中随时校核放样。
2.基坑开挖
基坑开挖前测量地面高程，控制开挖深度，开挖尺寸比圆管涵基础宽出30～50cm。基坑开挖采用人工配合挖掘机进行，开挖至设计标高上20～30厘米时，改用人工清理至设计标高，整平后检查基坑平面尺寸、位置、标高是否符合图纸设计，合格后进行下步工序。
3、垫层施工
基坑开挖完成后，经监理工程师对基坑平面尺寸、位置及基底承载力进行检验，检验合格后，进行砂砾垫层施工。垫层采用级配良好且检验合格的砂砾混合料，并用气夯和平板振动器进行震实、找平，确保无分层现象。
（二）基础施工
1.基础放样
垫层铺好后，利用轴线控制桩重新放出涵洞的纵、横轴线，同时用全站仪、钢尺对基础平面尺寸进行准确的细部放样，并用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。
2.浇筑混凝土管座
混凝土所用砂石料、水泥等原材料已入场并按规定频率做原材料检验且合格。混凝土由拌和站集中拌和，并严格按试验室设计并经监理工程师认可的施工配合比拌制混凝土。混凝土拌和均匀，按施工图纸和技术规范的要求浇筑管座基础，管基分两次浇筑，先浇筑管底以下部分，注意预留管基厚度和安放管节座浆混凝土厚度2～3cm,待安放管节后再浇筑管底以上部分。浇筑管基混凝土时，严格按设计图纸设置沉降缝。
（三）钢筋混凝土圆管从经监理工程师认可的厂家定做购买。购进时确保钢筋混凝土圆管成品符合下列要求:
管节端面平整并与其轴线垂直，内外管壁平直圆滑，如有蜂窝没面积不得大于30×30mm，其深度不得大于10mm。总面积不得超过圆管全面积的1%并不得露筋，蜂窝处应修补完善后方可使用。
钢筋混凝土圆管涵施工方案 3
钢筋混凝土圆管涵施工方案
Revised by Liu Jing on January 12, 2021 目 录
钢筋混凝土圆管涵、倒虹吸施工方案
一、编制说明
1.1编制依据
1、依据招投标文件、设计施工图纸、工程地质勘查报告及相关的文件精神；
2、当地气候、交通、资源、环境及工程地质和水文地质条件；
3、《公路桥涵施工技术规范》（JTG/T F50-2011）
4、《公路工程质量检验评定标准》 JTJ F80/1-2004
5、现场踏勘调查所获取的相关资料；
6、我单位施工类似工程积累的施工经验。
1.2编制原则
1、全面符合招标文件关于工程质量、工期、安全、环保、文明施工等各方面的要求。
2、按倒排工期方法确定各道工序施工进度，以此上足机械设备和劳力，并做到机械设备配套、技术工种齐全，确保按计划完工。
3、采用成熟的施工技术和工艺，以加快施工进度，降低工程成本。
4、遵循“以人为本、安全第一、质量百年大计”的原则。严格按照施工规范、标准、安全操作规程及工程建设强制性标准，从制度、管理、方案、资源方面制定切实可行的措施，确保施工质量及安全。
5、快速施工原则，确保施工机械配套合理、先进，能满足机械化、专业化施工。
二、工程概况
本标段内共设计122.42m/4道圆管涵（Φ1.50m），66.0m/1道倒虹吸，钢筋混凝土圆管涵基础多处于黏土或粉土上，地基承载力较低，圆管涵多为跨灌溉沟渠或排水而设，圆管涵采用C25混凝土管基，C30混凝土管节，C20混凝土洞帽石，翼墙，跌水井。M7.5浆砌片石洞口，隔水墙及铺砌。洞身每隔4～6m设沉降缝一道，缝宽2cm，缝内填以沥青麻絮或不透水材料。具体如下：
工程部位 细目名称 单位 工程量
滕AK0+102圆管涵 钢筋混凝土圆管涵(1-1.5m) m 24
挖基土方 m3 874
管涵工程施工方案(3篇) 2
第1篇
一、工程概况
1.1 工程背景
随着我国经济的快速发展，基础设施建设日益完善，管涵工程作为道路、铁路、水利等基础设施的重要组成部分，其施工质量直接关系到工程的安全、使用寿命和经济效益。本工程旨在为某地区新建道路项目提供管涵工程施工方案，以确保工程顺利进行。
1.2 工程规模及特点
本工程主要包括以下内容：
（1）管涵结构：采用圆形钢筋混凝土管涵，直径为1.5米，单节长度为6米。
（2）工程量：共需铺设管涵1000米，涵洞进出口各50米。
（3）施工特点：本工程位于山区，地形复杂，施工难度较大。
二、施工准备
2.1 施工组织
（1）成立项目组：由项目经理、技术负责人、施工负责人等组成。
（2）明确各岗位职责：项目经理负责全面协调和管理；技术负责人负责技术指导和质量控制；施工负责人负责现场施工管理。
2.2 材料设备准备
（1）材料：水泥、砂、石子、钢筋、模板等。
（2）设备：混凝土搅拌站、混凝土输送泵、钢筋加工设备、模板支撑系统、测量仪器等。
2.3 施工场地准备
（1）平整场地：对施工现场进行平整，确保施工场地满足施工要求。
（2）排水设施：设置排水沟，确保场地内积水及时排除。
（3）临时设施：搭建施工临时用房，包括办公室、宿舍、食堂等。 三、施工工艺及流程
3.1 施工工艺
（1）测量放样：根据设计图纸进行测量放样，确定管涵中心线、高程等。
（2）基坑开挖：采用人工挖掘或机械挖掘，确保基坑尺寸满足设计要求。
（3）基础处理：对基坑底部进行夯实，确保基础稳定性。
（4）模板制作与安装：制作圆形模板，安装模板并加固。
（5）钢筋加工与绑扎：根据设计图纸加工钢筋，绑扎成钢筋骨架。
（6）混凝土浇筑：采用混凝土搅拌站搅拌混凝土，通过混凝土输送泵浇筑混凝土。
（7）养护：混凝土浇筑完成后，进行养护，确保混凝土强度。
（8）拆除模板：混凝土强度达到设计要求后，拆除模板。
（9）涵洞进出口施工：按照设计要求进行涵洞进出口施工。
圆管涵施工方案及施工方法
圆管涵施工方案及施工方法
1. 简介
圆管涵是一种常用于道路、铁路、河渠等建设中的水工结构物，主要用于引导和排水。
本文将介绍圆管涵的施工方案及施工方法，以帮助工程师和施工人员了解圆管涵的建造过程并正确操作。
2. 前期准备
在施工前期，需要进行以下准备工作：
• 地勘：进行详细的地质勘探，确定基础情况、地下水位和地质条件，以便进行合理的设计和施工计划。
• 设计：根据地勘结果，设计圆管涵的规格、布置和结构。
• 材料采购：准备所需的钢筋、混凝土、管道等建材，并确保其质量符合规定标准。 • 设备准备：准备所需的施工机械设备，如吊车、挖掘机、钢筋加工设备等。
3. 施工方案
3.1 圆管涵的布置
根据设计要求和工程实际情况，确定圆管涵的布置方案，包括涵洞的位置、数量、尺寸等。确保涵洞的布置合理、流线顺畅，并符合相关规范。
3.2 土方开挖
根据涵洞的布置方案，使用挖掘机等工具进行土方开挖。注意控制开挖深度和坡度，以确保涵洞的大小和形状符合设计要求。
3.3 填充材料
在土方开挖后，需要进行填充材料的施工。根据设计要求，选择适当的填充材料，如砂石、碎石等，进行填充，保证填充均匀且紧实。 3.4 钢筋加工与安装
按照设计要求，对所需的钢筋进行加工和预埋安装。确保钢筋的数量、位置和尺寸符合设计要求，并与其他结构物连接良好。
3.5 浇筑混凝土
在钢筋安装完成后，进行混凝土的浇筑工作。根据设计要求和标准，控制混凝土浇筑的质量和施工技术，确保混凝土的强度和密实度符合要求。
3.6 后期收尾
混凝土浇筑后，进行涵洞的后期处理工作。主要包括养护、防水处理和安装通风设备等。养护时间应符合设计要求，并采取相应的措施防止水浸、渗漏等问题。 4. 施工方法
4.1 机械化施工
圆管涵的施工过程中，可以采用吊车、挖掘机等机械设备进行土方开挖、材料运输和钢筋安装等工序。机械化施工能够提高施工效率和质量，并减少人工劳动强度。
混凝土圆管涵施工方案(3篇)
第1篇
一、工程概况
混凝土圆管涵是一种常见的地下排水结构，广泛应用于农田水利、道路、桥梁、城市排水等工程中。本工程为某道路改造项目，需新建一条混凝土圆管涵，以解决道路排水问题。根据工程需求，本方案对混凝土圆管涵的施工进行详细规划。
二、施工准备
1. 技术准备
（1）熟悉设计图纸，了解工程结构、尺寸、材料、施工要求等。
（2）学习相关规范和标准，确保施工质量。
（3）制定施工组织设计，明确施工工艺、施工顺序、施工要点等。
2. 材料准备
（1）水泥：采用符合国家标准的普通硅酸盐水泥，强度等级不低于32.5MPa。
（2）砂：采用中粗砂，含泥量不大于3%。
（3）石子：采用粒径为5-20mm的碎石，含泥量不大于1%。
（4）钢筋：采用符合国家标准的钢筋，强度等级不低于HRB400。
（5）模板：采用钢模板，确保尺寸准确、表面平整。
3. 机械设备准备
（1）混凝土搅拌机：用于混凝土的搅拌。
（2）振捣器：用于混凝土的振捣。
（3）钢筋加工设备：用于钢筋的加工。
（4）模板安装与拆除设备：用于模板的安装与拆除。
（5）运输车辆：用于材料、设备、构件的运输。
三、施工工艺
1. 场地平整 （1）根据设计图纸，对施工现场进行测量放样。
（2）采用推土机、挖掘机等设备进行场地平整，确保场地表面平整、无杂物。
2. 模板安装
（1）根据设计尺寸，加工钢模板。
（2）在场地平整的基础上，进行模板的安装，确保模板尺寸准确、表面平整。
（3）在模板安装过程中，检查模板的垂直度、水平度、间隙等，确保符合设计要求。
3. 钢筋加工与绑扎
（1）根据设计图纸，加工钢筋，确保尺寸准确。
（2）在模板内进行钢筋的绑扎，确保钢筋间距、位置符合设计要求。
4. 混凝土浇筑
（1）混凝土搅拌：根据配合比，将水泥、砂、石子、水等材料搅拌均匀。
（2）混凝土运输：采用混凝土搅拌运输车将混凝土运至施工现场。
（3）混凝土浇筑：将混凝土均匀浇筑在模板内，采用振捣器进行振捣，确保混凝土密实。
圆管涵施工方案
省道 224 漯驻交壤至驻信交壤段改建工程，起点位于漯河市与驻马店市交壤
处，桩号 K421+324, 终点位于驻马店市与信阳市交壤处，桩号 K539+085. 734,路
线全长 117. 762 公里。
本项目公路等级为二级公路；设计速度为： 80 公里/小时；路面宽度： 15 米；
建设里程 96.122 公里，本标段圆管涵 26 道，圆管涵地基处理为换填碎石垫层，
圆管为预制 C35 钢筋砼，圆管基础采用 C25 混凝土， C25 混凝土包边，洞口铺低
上层采用 C25 混凝土，下层采用 20CM 厚碎石垫层。地基承载力见图纸设计，均
不得小于 150kpa。
圆管涵主要工程数量表
序号
1
2
3
4
5
6
7
8
9
10
11
12
13
14 中心桩号
K489+672.7
K496+024.2
K505+889.2
K505+903.2
K506+703.2
K507+036.2
K509+292.8
K510+280.7
K513+839.5
K514+401.7
K514+752.2
K518+079.6
K518+090.2
K521+439.7 交角
75
100
95
95
90
90
90
65
75
60
70
80
80
90 孔数-孔径(孔
-m)
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0
1-Φ1.0 新建或者接长涵 长
18.32
17.21
17.1
17.6
17.5
17.5
17.5
19.56
18.82
19.69
19.44
17.21
17.21
19.5 结构类型
钢筋砼圆管涵
钢筋砼圆管涵
钢筋砼圆管涵
钢筋砼圆管涵
钢筋砼圆管涵
钢筋砼圆管涵
钢筋砼圆管涵
钢筋砼圆管涵
钢筋砼圆管涵
钢筋砼圆管涵
圆管涵施工方案(3篇)
第1篇
一、工程概况
圆管涵是一种常用的公路、铁路和水利等工程中的小型排水结构物。本施工方案针对某公路工程中圆管涵的施工进行编制，主要内容包括施工准备、施工工艺、质量控制、安全管理等方面。
1. 工程名称：某公路工程圆管涵施工
2. 工程地点：某市某县某公路
3. 工程规模：全长10公里，共需施工圆管涵50座
4. 工程内容：圆管涵基础、涵身、涵顶、涵底、涵背、涵口等部分
二、施工准备
1. 技术准备
（1）熟悉施工图纸，了解工程特点和施工要求。
（2）组织施工人员进行技术交底，明确施工工艺和质量标准。
（3）编制施工组织设计和施工方案，确保施工顺利进行。
2. 材料准备
（1）涵管：根据设计要求选择合适的圆管涵型号，确保涵管质量。
（2）混凝土：按照设计要求配比，确保混凝土强度和耐久性。
（3）钢筋：选用合格钢筋，确保钢筋质量。
（4）水泥、砂、石等原材料，按照设计要求进行检验，确保原材料质量。
3. 机械设备准备
（1）挖掘机、装载机、自卸汽车等土方施工设备。
（2）混凝土搅拌机、运输车、泵车等混凝土施工设备。
（3）钢筋加工设备、焊接设备等钢筋施工设备。
（4）测量仪器、检测设备等。 4. 人员准备
（1）组织施工队伍，明确各工种人员职责。
（2）对施工人员进行安全教育和技术培训，提高施工人员素质。
（3）配备专职安全员，负责施工现场安全管理。
三、施工工艺
1. 圆管涵基础施工
（1）开挖基础：按照设计要求，开挖基础，确保基础尺寸和形状符合要求。
（2）垫层施工：在基础底部铺设一层厚度为0.1m的砂垫层，保证基础稳定性。
（3）基础混凝土施工：按照设计要求，浇筑基础混凝土，确保混凝土强度和耐久性。
2. 圆管涵身施工
（1）涵管安装：根据设计要求，将涵管吊装至指定位置，确保涵管安装平稳。
（2）涵身混凝土施工：在涵管周围浇筑混凝土，形成涵身，确保涵身强度和耐久性。
3. 圆管涵顶、底、背、口施工
