消防应急灯规格
LED防爆应急灯的技术参数
LED防爆应急灯的技术参数1.防爆性能参数-防护等级：通常LED防爆应急灯的防护等级为IP65，能有效防护灯具免受尘土和水的侵蚀。
-防爆型式：LED防爆应急灯通常采用防爆壳体，能够预防火花或火焰进入内部，从而防止发生爆炸事故。
-防腐等级：LED防爆应急灯的外壳采用耐腐蚀材料制作，能够适应各种恶劣的工作环境。
2.光参数-亮度：LED防爆应急灯的亮度通常在1000到5000流明之间，亮度越高，照明范围就越广。
-色温：LED防爆应急灯的色温通常为5000K到6500K，这是一种较为适宜的白光色温，能够提供较为真实的光照效果。
-色彩还原指数：LED防爆应急灯的色彩还原指数通常在70以上，能够较好地还原被照物体的真实颜色。
3.电气参数-输入电压：LED防爆应急灯的输入电压通常为220VAC，也可以是其他多种电压，可以根据实际需求进行调整。
-功率：LED防爆应急灯的功率通常在30W到100W之间，功率越高，照明效果越好。
-功率因素：LED防爆应急灯的功率因素通常大于0.9，能够更好地利用电能，提高能源利用率。
-工作频率：LED防爆应急灯的工作频率通常为50Hz或60Hz，与市电频率相匹配，有效提供稳定的光照效果。
4.其他参数-充电时间：LED防爆应急灯的充电时间通常在5小时以内，充电时间越短，应急灯所能提供的照明时间越长。
-照明时间：LED防爆应急灯的照明时间通常在2-3小时，能够满足一般的应急照明需求。
-可靠性：LED防爆应急灯采用可靠的电路设计和材料，具备较高的可靠性，能够保证在危险环境下的安全运行。
总结：LED防爆应急灯具备多项技术参数，包括防爆性能参数、光参数、电气参数和其他参数等。
通过合理的设计和选择，LED防爆应急灯能够在危险环境下提供高亮度、高色温、高效能的照明效果，并且具备快速充电、长寿命、可靠性高等特点，满足各种危险环境下的照明和应急照明需求。
消防基础知识设备器材及标识介绍
电源指示灯
紧急按钮
复位开关
名 称：悬挂式干粉灭火装置 规 格：XZFTBL-4/6/8/10KG 配置要求：1个/煤气房 说明： 一般情况安装在易燃易爆的重 点区域，如煤气房等，内装有一定 重量的干粉灭火剂，当温度达到68 度时，感温探测的玻璃管就会自动 爆裂。喷淋则会自动喷干粉灭火
圆形罐体
压力表
7、扑救火灾的一般原则
边报警，边扑救 在报警同时，要及时扑救初起火，在初起阶段 由于燃烧面积小，燃烧强度弱，放出的辐射热量少 是扑救的有利时机，只要不错过时机，可以用很少 的灭火器材，如一桶黄砂，或少量水就可以扑灭， 所以，就地取材，不失时机地扑灭初起火灾是极其 重要的。
7、扑救火灾的一般原则
水带
接扣
名 称：消防水枪 规 格：19毫米密集直流 配置要求：1个/消防栓 使用说明： 直接连接在水带接扣使用。
19毫米枪口 可拧开，换成 多功能枪口
接扣处
名 称：消防栓 规 格：650X450CM 配置要求：水带1条、水枪1个 使用方法 1、取出消防栓内水带并展开， 一头连接在出水接扣上，另 一端接上水枪，缓慢开启球 阀，（严禁快速开启，防止 造成水锤现象） 2、快速拉取橡胶水管至事故地 点，同时缓慢开启球阀开关
名 称：感温探测玻璃球喷头配置 要求：1个/6-7平方米 使用说明： 当温度达到68度时，感温探测的 玻璃管就会自动爆裂。喷淋系统则 启动消防喷淋，自动喷水灭火。
玻 璃 管
名 称：烟感探测器 规 格：圆锥型 配置要求：1个/50-60平方米 使用说明： 当空气中烟的浓度达到一定程 度时，感烟探测就会自动报警，提 醒人们发生火灾的位置。
压 把 软 管
保 险 栓 压 力 表
筒 身 喷 嘴
消-防-培-训-资-料
控制模块接线图
S+S-为信号总线接线端：通过总线 与主机数据传输。 24V+： 为24V电源正极接入端。 “ ”： 为24V电源负极接入端。 无源反馈：提供反馈信号接控制设 备的反馈信号，以便在设备状况时 随时监控。 常开与常闭：接入控制设备，以实 现远程控制及联动控制。
注：输入模块、专属模块接线与控制模块 基本相同只是少了部分功能。
演 示水流指示器
6、罩壳 7、微动开关 8、支承板 9、“U”型密封圈 10、浆片
湿式报警阀组成
接入系统管网
排水球阀
系统压力表 供水压力表
水力警铃 压力开关 延时器
延时器球阀 供水接入
试验球阀
湿式报警阀工作流程示意图(湿式报警阀原理)
湿式报警阀检查
1、将水泵控制柜设置成自动控制,检查警 铃阀与控制阀是否开启
5、息灭后并以水冷却除烟。
注意：灭火时应顺风不宜逆风。
手不要托住瓶底
名 称：消防水带 规 格：25米/条 配置要求：1条/消防栓 使用说明 1、铺设时应避免骤然曲折，以防
止降低耐水压能力，还应避免 扭 转，以防止充水后水带转 动面使 内扣式水带接口脱 开。 2、充水后应避免在地面上强行拖 拉，需要改变位置时要尽量抬 起移动，以减少水带与地面的 磨损。
专属模块：专属模块（广播，电话等）：专属的就是只专用的、广播 的就是切换广播的、电话的就是接电话的）
中继模块：主要用于总线处在有比较强的电磁干扰的区域及总线长度 超过1000m需要延长总线通讯距离的场合。
隔离模块：在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障
（例如短路）造成整个报警系统无法正常工作的情况。隔离器的作用是，当总线发生 故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正 常工作，同时便于确定出发生故障的总线部位。当故障部分的总线修复后，隔离器可 自行恢复工作，将被隔离出去的部分重新纳入系统。
消防应急灯安装高度及间距
消防应急灯安装高度及间距消防应急灯安装高度及间距目前用于一般工业建筑或高层民用商住建筑中，使用最多的为非集中控制，自带应急蓄电池型双头消防应急照明灯，或安全出口应急指示灯系列；消防应急灯的安装高度及安装距离，应遵循以下国家相关规定：《高层民用建筑设计防火规范》；以下对常规类别的双头消防应急灯及安全出口指示灯的安装高度及安装间距，分别予以说明；一、消防应急灯安装高度及间距1、双头消防照明应急灯安装高度用于消防疏散的应急照明灯宜设在墙面上或顶棚上（适用于消防双头应急照明灯，消防应急吸顶灯，消防应急筒灯/射灯等）。
双头消防应急照明灯，多见安装在消防疏散通道或安全逃生出口的门框上方或墙面壁挂，楼梯拐角处的墙面等位置，距离地面约2.2米左右的位置安装；距离较长的疏散应急通道应该按照消防部门的指导，或者根据应急灯具在使用场所的实测光照亮度，以适当增加灯具的布灯密度等方式，合理的设置安装（对于停电后应急照明亮度高的使用场所，建议以增加灯具的使用数量，或搭配其他类别的应急灯具作为补充，比如：在通道的墙面上按要求安装双头消防应急照明灯，同时在应急通道的天花板上面安装应急照明吸顶灯，2种应急灯具搭配使用，）。
双头消防应急照明灯，也可以安装于立柱上面（如：电子城、商场、车站等场所）劳士双头应急照明灯安装图例劳士双头消防应急照明灯宾馆使用效果图劳士led应急筒灯电子城使用效果实拍图消防应急灯安装位置平面布置图2、消防应急吸顶灯的安装位置消防应急照明吸顶灯，一般安装于天花吊顶或天花板上面，在应急灯具的底盘有用于安装的螺钉孔位，先根据灯盘预留的安装孔位，在天花板上面钻孔，塞入胶塞，将螺钉先固定灯具的底盘，然后根据需要，在灯盘里面安装电子节能灯或白炽灯泡，接通电源，旋紧灯罩，最后对灯具的应急功能进行测试；消防应急吸顶灯安装步骤图例消防应急吸顶灯安装位置图例3、消防应急筒灯/天花灯/射灯的安装位置吸顶式/嵌顶式的消防应急筒灯，天花灯/射灯一般安装于天花吊顶上面，在灯具的边缘设置有用于固定灯具的卡簧装置，安装时，在选定的天花吊顶部位开好孔洞，接好输入电源线之后，用手捏紧卡簧，将卡簧向上扳，将应急灯具的底部塞入孔洞内，检查灯具安装是否平正，然后按住测试按钮，检测灯具的应急功能是否正常；吸顶式/嵌顶式消防应急筒灯安装示意图消防应急筒灯使用效果图2、双头消防应急灯的安装间距消防应急照明灯的安装距离，参照《建筑设计防火规范》GB60016-2006 第11章要求；消防应急照明灯，包括消防照明应急吸顶灯，消防应急筒灯、射灯和双头消防应急照明灯，安装于常规建筑较长安全出口走道或紧急出口通道时，安装布灯密度不应大于20米，在出口通道的拐角处或安全出口通道环境较复杂等位置，应该适当增加应急照明灯具的数量；消防应急照明灯的安装布灯原则主要是对实际安装使用场所的情况，满足使用场所的应急照明要求，安全出口通道需要照明的部位不能够留有盲区，能够让人在第一时间，了解自己身处何处，正确辨认安全出口逃生通道的方向，最短时间脱离险境为目的；消防照明应急吸顶灯，消防应急筒灯、射灯和双头消防应急照明灯，应保障应急灯具有足够的照度，在紧急出口通道的门框上方等关键部位或拐角处，必须设置消防应急照明灯具。

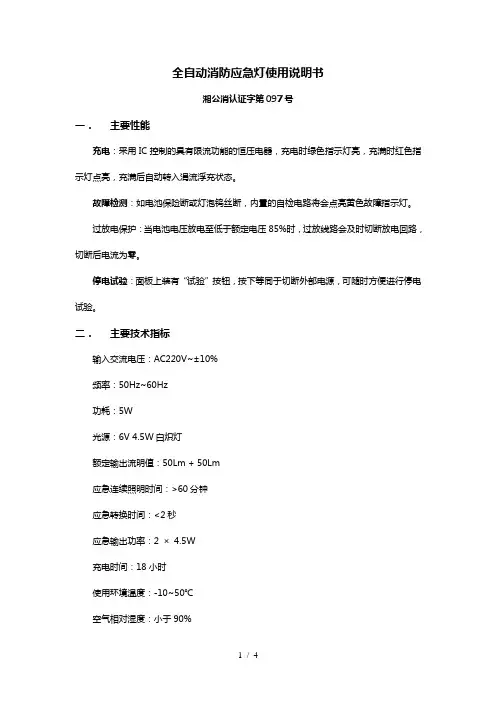

消防应急灯使用说明书A
全自动消防应急灯使用说明书湘公消认证字第097号一．主要性能充电：采用IC控制的具有限流功能的恒压电器，充电时绿色指示灯亮，充满时红色指示灯点亮，充满后自动转入涓流浮充状态。
故障检测：如电池保险断或灯泡钨丝断，内置的自检电路将会点亮黄色故障指示灯。
过放电保护：当电池电压放电至低于额定电压85%时，过放线路会及时切断放电回路，切断后电流为零。
停电试验：面板上装有“试验”按钮，按下等同于切断外部电源，可随时方便进行停电试验。
二．主要技术指标输入交流电压：AC220V~±10%频率：50Hz~60Hz功耗：5W光源：6V 4.5W白炽灯额定输出流明值：50Lm + 50Lm应急连续照明时间：>60分钟应急转换时间：<2秒应急输出功率：2 ×4.5W充电时间：18小时使用环境温度：-10~50℃空气相对湿度：小于90%蓄电池规格：LCR6V4P （6V4Ah）铅酸或镍隔电池组电池使用年限：二年执行标准：GB17945-2000三．使用方法1．接上电源绿色指示灯点亮，充电时红色指示灯点亮，应急处于等待状态，按下面板上的“试验”按纽，应急灯能立即点亮。
2．当停电时应急灯会自动点亮，此时可通过面板上的“开”与“关”按钮来控制应急灯亮与灭。
四．注意事项1．灯具如采用镍隔电池组时，电池处于放空状态，2．当需要更换灯泡时，必须用本厂提供的同一规格与参数的灯泡替换。
3．只能使用同规格的保险丝替代（交流0.5A 直流3A）4．长时间搁置不用会影响电池的寿命，建议每隔三个月放充电一次，在正常使用中应每隔六个月进行一次放电操作，当放电时间少于额定时间的50%时，须更换电池，更换电池时请注意电池的型号极性，电压容量。
5．本产品免费保用一年，一年后有偿维修服务。
注意：一旦自行拆开机壳，将终止保修。
五．安装与安装有关尺寸请参考下图2801左灯2右灯3充电指示灯4故障指示灯5主电指示灯6开灯钮7关灯钮8试验开关本说明资料由“长沙市奇辉电器灯具厂”提供本人使用中发现的问题：1．放电时间很短就没有电了，经检查是电池使用时间长了，只须更换电池即可。
XGB1688规格书(标志灯)教学内容
消防应急灯具专用IC---------XGB1688YE760标志灯一．概述XGB1688是依据GB17945-2010《消防应急照明和疏散指示系统》国家标准要求研制开发的专用芯片，XGB1688是在综合原消防应急灯具专用芯片的基础上结合新标准消防应急灯的特点,总结多年从事国标消防应急灯具生产研究经验的环境下开发设计的。
二．应用范围适用于备用电池含1.2V以上的消防应急标志灯、消防应急照明灯、集中控制型电源。
三．主要技术参数1．采用DIP14和SOP14两种封装方式。
2．芯片工作电压：2.2—5.5V ；工作电流：≤3mA（LED输出关闭）;工作温度：-15℃～+90℃.3．绿指示灯为主电显示，红指示灯为充电显示，黄指示灯为故障显示;三色指示灯红色为充电状态，绿色为主电状态，黄色为故障状态。
4．按键功能：a)按键时间小于3秒为模拟主电停电。
b)持续按键时间大于3秒小于5秒绿色指示灯1Hz闪时放开按键系统由主电状态进入手动月检（应急120s回到主电状态）。
c)持续按键时间大于5秒小于7秒绿色指示灯3Hz闪时放开按键系统由主电状态进入手动年检（放电到终止并回到主电，如放电时间不足30分钟则回到主电并自动报警至故障排除）。
d)在应急状态时按键时间大于7秒，关断应急工作输出。
e)当在自检过程中发现电池放电时间不足或光源故障时，此时要求排除故障后按动试验按钮确认一次才能回到主电状态。
5.1充电模式：采用定时充电和限压充电两种模式同时控制，对于镍镉电池以定时充电为主，限压充电为辅；对于锂电池以限压充电为主，定时充电为辅的方式。
5.1.1 初次上电（包括上次放电终止）：充20h系统会自动转入涓流充电；如充电过程中电池电压达到设定的充电关断电压值此时系统也会自动转入涓流充电。
5.1.2芯片根据不同的充电时间和放电时间来计算出补充电的时间。
5.1.3在主电情况下如更换电池按一下按钮(确认后)正常充电20小时。
5.1.4充电完成后(红指示灯灭)，转入涓流流充电。
消防设备、器材及标志介绍
完毕，谢谢！
水带使用方法1取出消防栓内水带并展开一头连接在出水接扣上另一端接上水枪缓慢开启球阀严禁快速开启防止造成水锤现象2快速拉取橡胶水管至事故地点同时缓慢开启球阀开关消防球阀出水接扣消防水管橡胶水管格
三、消防设备、器材及标志介绍
名 称：手提式ABC干粉灭火器 规 格：2公斤/4公斤 配置要求：2具/100平方米 使用说明： 1、当发生火灾时边跑边将筒身上下摇 动数次。 2、拔出安全梢，筒体与地面垂直手握 胶管。 3、选择上风位置接近火点，将皮管朝 向火苗根部 4、用力压下握把，摇摆喷射，将干粉 射入火焰根部。 5、息灭后并以水冷却除烟。 注意：灭火时应顺风不宜逆风。
灯管
蓄电池
指示灯
名 称：地面疏散标识 规 格：15cm×30cm 配置要求：出入口、主通道，8-10米 /个 说 明: 地面疏散标识是一种具有无限次 在亮处吸光、暗处发光的消防指示牌， 它可挂、可贴，主要用于在火灾发生 时在黑暗场所自动发光，指示安全通 道、安全门。
名 称：空中紧急疏散标示牌 规 格：15cm×30cm 配置要求：出入口、主通道，8-10米/个 说明 空中紧急疏散标示牌和消防应急灯 一样是一种自动充电的照明灯，当发生 火灾或停电时，紧急疏散标示牌会自动 工作发光，指示人们安全通道和出口的 位置
压 把 软 管
保 险 栓 压 力 表
筒 身 喷 嘴
名 称：推车式灭火器 规 格：35公斤 配置要求：重点区域（熟食/仓库等） 使用说明 1、当发生火灾时将灭火器推至现场； 2、拔出安全梢，筒体与地面垂直手握 胶管。 3、选择上风位置接近火点，将皮管朝 向火苗根部 4、用力压下握把，摇摆喷射，将干粉 射入火焰根部。 5、息灭后并以水冷却除烟。 注意：灭火时应顺风不宜逆风。
消防应急灯新国标gb
消防应急灯新国标GB17945-2010新国标消防应急灯执行标准GB17945-2010一、新国标消防应急灯增加了自检功能和故障报警功能：1.消防应急灯具连续主电工作30天+/-2天（即30天左右）后，灯具会自动应急35秒左右，之后恢复到主电功能；2.当消防应急灯具连续工作一年之后，灯具会自动应急照明，将电池里面的电量放完，然后自动恢复到充电状态（即灯具会自行对电池进行维护保养）；3.月自检应急照明时间不够30秒时，或年自检应急照明时间达不到30分钟时，灯具会报警；只有将故障排除或拔除插头的情况下，才能够阻断报警的干扰；4.当应急灯具在每次接通市电之时，会出现自动提示声音；5.消防应急灯具在电池坏了的情况下，会自动报警；6.当消防应急灯具的光源损坏之时，灯具面板上的黄色指示灯会点亮并报警；7.报警频率：每分钟至少响一次，每次持续时间为1-3秒，报警声音在65分贝-85分贝之间；二、新标准规定：消防应急灯具必须满足最低亮度GB17945-2010新的国家标准，对消防应急灯具表面亮度和光通量（光照亮度）进行明确要求，标志灯表面亮度不应小于50cd/㎡，应急照明灯具的光照亮度不应小于50流明以下；以前市场上使用的老国标消防应急灯具由于缺乏对亮度要求，导致大部分应急照明灯具无法满足消防要求，消防隐患时时存在；而新国标的消防应急灯具亮度比以前灯具的亮度提高了10-50倍，有效地保障消防安全的要求；三、新国标消防应急灯不能采用阻容降压方式1.老国标形式的消防应急灯，采用阻容降压方式，但是阻容降压功率因素过低，浪费电量太多，一台应急灯使用阻容降压一天多浪费近一度电；2.阻容降压会改变正常线路的相位，使三相四线的中线产生大电流并发烫，大批量使用会破坏电网；3.新国标消防应急灯具全部采用变压器，耗电小、效率高、性能稳定；四、新标准增加了对防护等级的要求：防护等级：目的是防止人或畜接触到灯具带电的部位；在新国标消防应急灯具中使用防护等级IP30，能有效防止人或畜伤亡；同时规定消防应急地埋灯的使用防护等级为IP65，由原来老国标的AC220V市电供电形式，调整成现在的以安全电压供电的形式，对应急灯具的安全性能进一步进行了提升；五、新国标应急灯增加了对爬电距离和电气间隙的要求：在新国标中规定：已接地的消防应急灯具的爬电距离大于，电气间隙大于，空气及物体本身都存在导电性，爬电距离及电气间隙的要求，将减少由此因素导致的电气短路，降低安全隐患，并保护电网的安全；六、新国标消防应急灯具应与应急照明配电箱的连接要求：消防应急照明配电箱：应急照明配电箱与消防设备直接联动，避免火灾发生时，市电能够正常工作，而应急灯具无法进入应急状态；应急照明配电箱将根据消防联动信息自动将所有应急灯具进入应急工作状态；七、新国标修改了消防应急标志灯具的图案：新标准对消防疏散指示灯具指示图案进行了新的规范：好处一：可以使信息比文字更容易识别；好处二：可以和国际规范接轨：老国标消防应急标志灯【安全出口】图案参考图片新国标消防应急疏散指示灯【安全出口】图案参考图片老国标形式的吊挂式玻璃镜面【安全出口】参考图片新国标玻璃镜面【安全出口】消防疏散指示灯图片。
消防应急灯的安装高度及间距
消防应急灯的安装高度及间距目前用于一般工业建筑或高层民用商住建筑中，使用最多的为非集中控制，自带电源型消防应急照明灯或安全出口指示灯系列;消防应急灯的安装高度及安装距离，应遵循以下国家相关规定：《高层民用建筑设计防火规范》《民用建筑电气设计规范》JGJ/T16-92第24.7.6条《建筑设计防火规范》GB60016-2006第10.2.6条第11章等相关规定及要求;以下对常规类别的双头消防应急灯及安全出口指示灯的安装高度及安装间距，分别予以说明;一、消防应急灯安装高度及间距1、双头消防照明应急灯安装高度用于消防疏散的应急照明灯宜设在墙面上或顶棚上(适用于消防双头应急照明灯，消防应急吸顶灯，消防应急筒灯/射灯等)。
双头消防应急照明灯，多见安装在消防疏散通道或安全逃生出口的门框上方或墙面上方，楼梯拐角处等位置，距离地面2.2米左右的位置安装，较长距离的疏散通道应该按照消防部门的指导，或者根据应急灯具在实际的使用场所的光照亮度，以适当增加灯具的布灯密度，合理的设置安装。
双头消防应急照明灯，也可以安装于立柱上面(如：电子城、商场、车站等场所)劳士双头消防应急照明灯宾馆安装效果图2、消防应急吸顶灯的安装位置消防应急照明吸顶灯，一般安装于天花吊顶或天花板上面，在应急灯具的底盘有用于安装的螺钉孔位，先根据灯盘预留的安装孔位，在天花板上面钻孔，塞入胶塞，将螺钉先固定灯具的底盘，然后根据需要，在灯盘里面安装电子节能灯或白炽灯泡，接通电源，旋紧灯罩，最后对灯具的应急功能进行测试;消防应急吸顶灯安装位置图例3、消防应急筒灯/天花灯/射灯的安装位置吸顶式/嵌顶式的消防应急筒灯，天花灯/射灯一般安装于天花吊顶上面，在灯具的边缘设置有用于固定灯具的卡簧装置，安装时，在选定的天花吊顶部位开好孔洞，接好输入电源线之后，用手捏紧卡簧，将卡簧向上扳，将应急灯具的底部塞入孔洞内，检查灯具安装是否平正，然后按住测试按钮，检测灯具的应急功能是否正常;。
A类型应急灯具和B类型应急灯具区别
智能疏散指示系统
GB51309-2018《消防应急照明和疏散指示系统技术标准》新规范出台，很多人对其中A类型应急灯具和B类型应急灯具的定义和区别可能不太明白。
其实，A型灯具在术语2.0.3提到，A型灯具是主电源和蓄电池电源额定工作电压均不大于DC36V的消防应急灯具，其实就是指智能疏散系统配套智能照明及疏散指示灯具；而B型灯具就是指普通电压（AC220V）的消防应急灯具，也就是我们常规的普通消防应急灯。
a型应急照明灯具（智能疏散系统配套专用灯具DC24V-DC36V）
b型应急照明灯具
b型应急照明灯具（即普通220V消防应急灯）
新规的出台，其实是在意指未来的发展方向，将会以智能疏散指示系统为主流，因为从设计上，这种智能疏散系统灯具更加安全。
而且因为智能疏散系统的前沿性和智能化设计，它远远不是普通自带蓄电池的应急灯具可比拟的。
智能疏散系统
智能疏散指示系统有什么优势呢?
智能疏散指示系统集成化
是集电子信息技术、电子计算机网络通信技术、全自动控制系统、电子信息技术、数据库技术和信息系统集成技术于一体化的现代控制系统。
智能疏散指示系统智能化
它是基于标准化和智能互联网技术设计的电气控制系统，它将建筑物内的整个消防应急智能疏散标志灯、消防应急照明灯、以及导流灯构成一个智能网络系统，在火灾事故发生时，可按照火灾发生的地点和烟雾扩散方向，各类安全门开启现状等，智能化地为建筑物内不同地点的人群指示较佳火场逃生线路，较大限度的避免出现伤亡，是人群生命的导航，也是建筑物的安全保障。
