微地震模拟和压裂裂缝机制反演技术研究
压裂裂缝监测技术及应用
压裂裂缝监测技术及应用【摘要】目前国内外油气田普遍采用裂缝监测技术了解水力裂缝扩展情况及其复杂性，将裂缝与油藏、地质相结合以评价增产效果，并制定针对性的措施。
目前形成的技术主要分为间接诊断、直接近井诊断、直接远场诊断等三类十多种方法，在B660、F142等区块开展了多口直井现场应用，并在F154-P1井采用多种监测方法对水平井多级分段压裂裂缝进行了监测试验。
通过裂缝监测技术的应用，大大提高了对裂缝复杂形态的认识。
【关键词】水力压裂；裂缝监测；微破裂成像；示踪陶粒；井下微地震裂缝监测技术是指通过一定的仪器和技术手段对压裂全过程进行实时监测和测试评价，通过数据处理，得到裂缝的方向、长、宽、高、导流能力、压裂液的滤失系数、预测产量、计算压裂效益等，从而评价压裂效果。
使用评价的结果可以验证或修正压裂中使用的模型、选择压裂液、确定加砂量、加砂程序、采用的工艺等，保证压裂施工按设计顺利进行并且取得最好的改造效果。
1、压裂裂缝监测技术裂缝监测的主要目的在于了解裂缝真实形态，并利用监测结果评价改造效果、储层产能、指导压裂设计。
目前国内外采用的裂缝监测技术可以分为地震学方法和非地震学方法，主要采用地面微地震、井下微地震、阵列式地面微地震和测斜仪阵列水准观测等技术。
1.1地面微地震技术1.1.1简易地面微地震简易地面微地震技术是采用最多的裂缝监测技术，该技术采用地震学中的震源定位技术，通过3-6个观察点接受的信号来定位震源。
该技术具有原理简单，费用低的特点，但对于埋藏的深油藏，井下微地震信号需要穿越多个性质不同的地层，因此只有震级高的脆性破裂信号可以被从噪音中区分出来，信号采集方面的缺陷降低了该技术的精确度。
目前在使用中多采用贴套管的微地震监测技术，通过在相邻井的套管上放置检波器来收受信号，可以在一定程度上避免这一问题，但是要求井距要小。
1.1.2微破裂成像技术微破裂成像裂缝监测技术采用埋在地表下30cm的20-30台三分量检波器，利用向量扫描技术分析目的层位发生的破裂能量分布，用能量叠加原理，解释出裂缝方位、裂缝动态缝长、裂缝动态缝高。

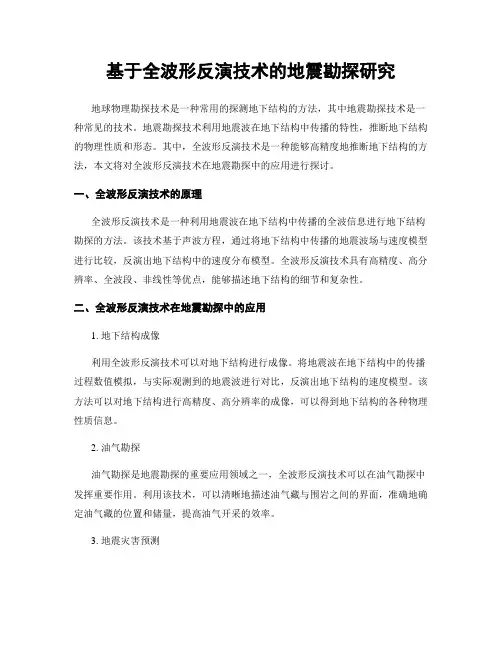

基于全波形反演技术的地震勘探研究
基于全波形反演技术的地震勘探研究地球物理勘探技术是一种常用的探测地下结构的方法，其中地震勘探技术是一种常见的技术。
地震勘探技术利用地震波在地下结构中传播的特性，推断地下结构的物理性质和形态。
其中，全波形反演技术是一种能够高精度地推断地下结构的方法，本文将对全波形反演技术在地震勘探中的应用进行探讨。
一、全波形反演技术的原理全波形反演技术是一种利用地震波在地下结构中传播的全波信息进行地下结构勘探的方法。
该技术基于声波方程，通过将地下结构中传播的地震波场与速度模型进行比较，反演出地下结构中的速度分布模型。
全波形反演技术具有高精度、高分辨率、全波段、非线性等优点，能够描述地下结构的细节和复杂性。
二、全波形反演技术在地震勘探中的应用1. 地下结构成像利用全波形反演技术可以对地下结构进行成像。
将地震波在地下结构中的传播过程数值模拟，与实际观测到的地震波进行对比，反演出地下结构的速度模型。
该方法可以对地下结构进行高精度、高分辨率的成像，可以得到地下结构的各种物理性质信息。
2. 油气勘探油气勘探是地震勘探的重要应用领域之一，全波形反演技术可以在油气勘探中发挥重要作用。
利用该技术，可以清晰地描述油气藏与围岩之间的界面，准确地确定油气藏的位置和储量，提高油气开采的效率。
3. 地震灾害预测全波形反演技术在地震勘探中还可以应用于地震灾害预测。
地震波在地下结构中传播的特性可以反映地下结构的物理性质和形态，利用全波形反演技术可以准确地反演出地下结构的速度模型，进而预测可能发生的地震灾害。
三、全波形反演技术的发展现状与未来展望全波形反演技术在地震勘探领域的应用正在不断扩展，但是该技术仍然面临许多挑战。
例如，全波形反演技术需要大量的计算资源和时间，需要解决算法优化和加速问题；另外，该技术在复杂结构中的应用需要进一步研究，提高其稳定性和可靠性。
未来，随着计算机科学和数学科学的不断发展，全波形反演技术将得到进一步的发展和应用。
例如，利用人工智能等技术，可以自动化和智能化地实现速度模型反演；利用分布式计算和并行计算等技术，可以解决计算资源和时间的问题。

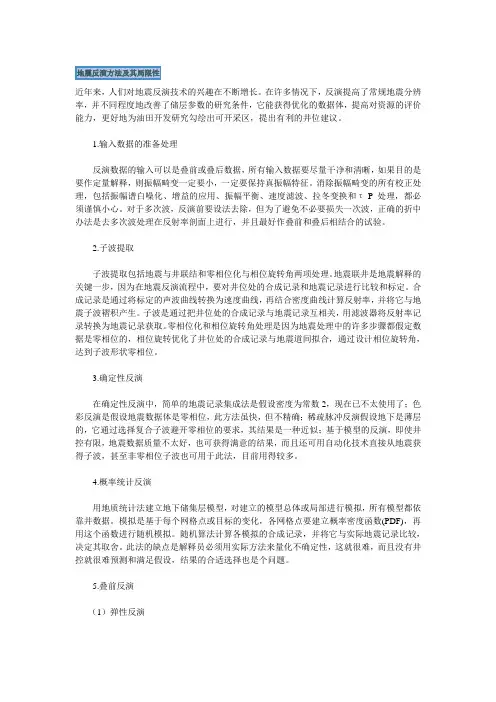

地震反演方法及其局限性
地震反演方法及其局限性近年来，人们对地震反演技术的兴趣在不断增长。
在许多情况下，反演提高了常规地震分辨率，并不同程度地改善了储层参数的研究条件，它能获得优化的数据体，提高对资源的评价能力，更好地为油田开发研究勾绘出可开采区，提出有利的井位建议。
1.输入数据的准备处理反演数据的输入可以是叠前或叠后数据，所有输入数据要尽量干净和清晰，如果目的是要作定量解释，则振幅畸变一定要小，一定要保持真振幅特征。
消除振幅畸变的所有校正处理，包括振幅谱白噪化、增益的应用、振幅平衡、速度滤波、拉冬变换和τ-P处理，都必须谨慎小心。
对于多次波，反演前要设法去除，但为了避免不必要损失一次波，正确的折中办法是去多次波处理在反射率剖面上进行，并且最好作叠前和叠后相结合的试验。
2.子波提取子波提取包括地震与井联结和零相位化与相位旋转角两项处理。
地震联井是地震解释的关键一步，因为在地震反演流程中，要对井位处的合成记录和地震记录进行比较和标定。
合成记录是通过将标定的声波曲线转换为速度曲线，再结合密度曲线计算反射率，并将它与地震子波褶积产生。
子波是通过把井位处的合成记录与地震记录互相关，用滤波器将反射率记录转换为地震记录获取。
零相位化和相位旋转角处理是因为地震处理中的许多步骤都假定数据是零相位的，相位旋转优化了井位处的合成记录与地震道间拟合，通过设计相位旋转角，达到子波形状零相位。
3.确定性反演在确定性反演中，简单的地震记录集成法是假设密度为常数2，现在已不太使用了；色彩反演是假设地震数据体是零相位，此方法虽快，但不精确；稀疏脉冲反演假设地下是薄层的，它通过选择复合子波避开零相位的要求，其结果是一种近似；基于模型的反演，即使井控有限，地震数据质量不太好，也可获得满意的结果，而且还可用自动化技术直接从地震获得子波，甚至非零相位子波也可用于此法，目前用得较多。
4.概率统计反演用地质统计法建立地下储集层模型，对建立的模型总体或局部进行模拟，所有模型都依靠井数据。
微地震检测：页岩气开发明星技术
但 由于所需仪器价格 昂贵且精度不
高 、监测结果不明显而未能 引起人 们 的足够重视 和推广 。近 １年来 ， ０ 地球物理学的进展 ，特别是数字化
地 震 监 测 技 术 的应 用 ， 为小 范 围 内
开采坑道的破 坏，只有那些能够引 起矿区附近的地区都受到破坏的地 震事件才叫做冲击地压或煤爆、岩 爆 。对地下开采诱发 的地震活动性
术特 点、技术关键、应用方法 、技
术 实用性及其发展方 向，必将对我 国页岩油气藏勘探开发起到重 要的 推进作用。
地震监测研 究。一些技术服务公司
在该领域取得重大进展，在优化开发
微 地震检 测技术及 应用 方法
作为２ １年世 界十大石油科学 ００ 技术进展之一 的微地震检测技 术， 最早于２ 世纪８ 年代提出，９ 年代 Ｏ Ｏ Ｏ
息最 丰富的监测手段 。随着对 微地 震震源机制 、反演及可视化的深入 研 究，微地震技术将不断扩大应用 范围，发展前景将更加广阔。
类 ：第一类是矿井 地震检测系统 ， 用于监测矿震 ，特 点是监测大震级
破裂事件，定位精度５０ ０米左右，主
微地震检测技术 的基本应用方
法是：通过在井 中或地面布置检波
随着我国页岩油气开发技术的不 断突破 ，未来５ Ｏ ～１年必将形成一定 的油气开发规模 。微地震压裂检测 技术作为一项重要的非常规油气藏
勘 探 新 技 术 ，全 面 了解 和 掌握 其 技
用包括储层压裂监测 、油藏动态监 测等，可缩短和 降低储层监测的周
期与 费用 。
数 ，最后通过这些参数对 生产活动
压裂检测技术 ，首次在油气勘探领 域实现商业化应用 。微地震检测技
术在油气藏勘探开发方面的主要应
地震波形指示反演方法、原理及其应用
地震波形指示反演方法、原理及其应用1. 地震波形指示反演方法是一种通过分析地震波形数据来推断地下介质结构和地震源机制的方法。
2. 地震波形指示反演方法的基本原理是利用地震波在地下传播时受到地下介质的变化而产生的波形变化。
3. 地震波形指示反演方法可以应用于地震勘探、地震监测和地震灾害评估等领域。
4. 波形反演方法通常基于正演模拟，将地震波场的观测数据与最优化的模拟波形进行比较，以获得地下结构的信息。
5. 传统的波形反演方法包括偏移反演、全波形反演和散射波波形反演等。
6. 偏移反演是一种通过将地震道数据与合适的速度域反射系数进行相关计算，以获得地下结构的方法。
7. 全波形反演是一种基于非线性优化算法的波形反演方法，它利用射线追踪和波数积分模拟地震波传播，通过反复迭代优化得到地下模型。
8. 散射波波形反演是一种通过分析地震波的散射模式来反演地下结构的方法，它适用于复杂介质和多尺度问题。
9. 波形反演方法需要准确的初始模型，反演算法的收敛性和速度都与初始模型有关。
10. 噪声对波形反演方法有较大的影响，需要进行信噪比的优化和噪声去除处理。
11. 波形反演方法通常需要大量的计算资源和时间，对于大规模三维反演问题往往需要高性能计算平台的支持。
12. 地震波形指示反演方法也可以应用于地下水资源勘探、地质灾害研究等领域。
13. 地震波形指示反演方法广泛应用于石油勘探和地震勘探领域，对于油气勘探、勘探目标确定和优化井位选择等方面具有重要意义。
14. 波形反演方法也可以应用于地震监测和预测，通过监测地震波形的变化，提前判断地震活动性和地震风险。
15. 波形反演方法在地震灾害评估方面也有重要应用，可以通过分析地震波形数据来确定地震烈度和地震震源参数。
16. 波形反演方法还可以用于地下岩体稳定性评估、地下水动力响应分析等工程应用。
17. 通过结合不同类型的波形数据，如P波、S波和面波，可以获得更全面的地下结构信息。
18. 地震波形指示反演方法的精度和可靠性受到地震源机制、速度模型和反演算法的影响。
国内外微地震检测技术现状与应用
国内外微地震检测技术现状与应用一、国内技术应用现状基于微震监测的裂缝评价技术正发展成为油层压裂生产过程中直观而又可靠的技术。
近几年来，国内众多油气田纷纷投入人力、物力和资金，积极开展该技术的应用与研究工作，广泛用于油气勘探开发工作。
1、2011年，东方物探公司投入专项资金，积极开展压裂微地震监测技术研究，压裂微地震监测技术水平得到快速提升。
截止2011年11月，东方物探公司已成功对11口钻井实施了压裂微地震监测。
2、同年，华北油田物探公司针对鄂尔多斯工区大力推广水平井分段压裂技术、不断提高储量动用率及单井产量的要求，2011年年初就对微地震检测技发展状况进行调研，并对检波器、记录仪器、处理软件进行实际考察。
他们与科研院校合作，在鄂南工区富县牛东4井与洛河4井开展微地震监测裂缝评价技术攻关，采用微地震技术对储层压裂进行监测，结果与人工电位梯度方法(ERT)监测结果一致。
该公司还通过组建微地震监测项目组，加强相关专业知识的培训和学习，并与科研院校“高位嫁接”，开发微地震检测特色技术，打造差异化竞争优势。
3、近年来，胜利油田积极开展微地震压裂检测技术应用研究，并把它作为油气勘探开发的重要技术手段和技术储备。
据了解，“十二五”期间，非常规油气藏将成为胜利油田的一个重要接替阵地，而微地震压裂检测技术是非常规油气藏勘探领域中的一项重要新技术。
通过开展对国内外微地震压裂检测技术现状、微地震压裂检测采集方法、数据处理及裂缝预测方法、目前成熟的处理反演软件、微地震压裂检测技术应用实例分析等方面调查研究，全面了解和掌握微地震压裂检测技术的技术特点、技术关键、技术实用性及其发展方向，为胜利油田下一步开展非常规油气资源的勘探开发工作提供先进的技术支持，更好地为油气藏勘探开发工作服务。
二、国外技术研究与应用在20世纪40年代，美国矿业局就开始提出应用微地震法来探测给地下矿井造成严重危害的冲击地压，但由于所需仪器价格昂贵且精度不高、监测结果不明显而未能引起人们的足够重视和推广。
地震反演方法综述
地震反演技术简介在上世纪70~80年代，地震反演作为地球物理学的一个重要进展得到了广泛的赞扬，获得广泛应用；地震反演技术能够帮助解释人员确定地层单元而不仅仅是通过反射波确定地层单元的边界，而且能直接进行深度域成图。
在一个竞争的市场环境中，开发出了很多不同的反演算法，在基本递归反演方法的基础上不断取得进进展，一下简要介绍几种基本的地震反演方法。
主要分三大类：1、基于地震数据的声波阻抗反演：其结果有两种：相对阻抗反演（常说的道积分）与绝对阻抗反演。
主要算法有：递归反演（早期的地震反演算法）与约束稀疏脉冲反演（优化的地震反演算法）。
这种反演受初始模型的影响小，忠实于地震数据，反映储层的横向变化可靠；但分辨率有限，无法识别10米以下的薄砂层。
2、基于模型的测井属性反演：此种反演可以得到多种测井属性的反演结果，分辨率较高（可识别2-6米的薄层砂岩）；但受初始模型的影响严重，存在多解性，只有井数多（工区内至少有10口以上的井，分布合理，且要求反演的属性与阻抗相关），才能得到较好的结果。
3、基于地质统计的随机模拟与随机反演：此种算法可以进行各种测井属性的模拟与岩性模拟，分辨率高（可识别2-6米的薄层砂岩），能较好的反映储层的非均质性，受初始模型的影响小，在井点处忠实于井数据，在井间忠实于地震数据的横向变化，最终得到多个等概率的随机模拟结果；但要求工区内至少有6-7口井，且分布较合理，才能得到好的模拟结果。
道积分道积分技术出现，为广大少井无井地区岩性及油气预测提供了新的途径，它能得到类似于虚速度测井的新方法，其结果对应于地层的波阻抗，它最大优点是不像虚速度测井那样依赖于井的资料和地球物理学家的经验。
尽管道积分剖面不能像GLOG波阻抗剖面那样反映地层绝对速度，而只能反映其相对速度大小，但是它反映出的层位与GLOG剖面是一样的，甚至在反映的细节上还比它多，对薄层识别也非常有利，因此道积分剖面能用于岩性和油气层解释。
微地震监测技术介绍
1-C or 3-C 检波器 8~16 线, 800~1000道 准备时间: 5~10 天
2023年11月5日7时34分
100~600 3-C 检波器 适合于多井多段 准备时间: 2~4 周
微地震的监测方式
