直流接触器灭弧时间试验分析

直流接触器灭弧时间试验分析 时间:2014-05-28 14:36 来源:低压电器杂志 编辑:魏志娟 摘 要:直流接触器分断直流电流时,不像交流电流那样存在过零点,直流电弧熄灭比交流电弧熄灭困难。直流电弧可以利用永磁体磁吹灭弧方式进行有效灭弧。分别对两台直流接触器进行灭弧时间检测试验,测试不同电流下灭弧时间,不同时间常数下灭弧时间,分析灭弧时间与电流及时间常数的关系,得出灭弧时间与电流及时间常数的变化规律;为直流接触器有效灭弧提供相应的实验依据和参照。

关键词:直流接触器;电弧;灭弧时间;时间常数 The test analysis of the DC contactor quenching time CHEN Weigang (Beijing People’s Electric Plant Co. , Ltd. , Beijing 102600, China) Abstract: The DC contactor generates electric arc when breaking the DC circuit. The DC circuit doesn’t have the zero-crossing point, so it is more difficult to quench the electric arc than the AC contactor. The magnetic quenching of the permanent magnet is an effective way to the DC electric arc quenching. Two different DC contactors were tested to check the quenching time. The quenching time was tested within different circuit and time constant. The tested result was analyzed to find the relations between the quenching time and the circuit, and the relations between the quenching time and time constant. The regulation of the quenching time with the circuit and time constant was obtained. The tested results provide some experiment basis and consult to the effective quenching of the DC contactor.

Keyword: DC contactor; electric arc; quenching time; time constant 0 引言 近年来,随着科技的进步,作为解决高电压、大容量、长距离送电和异步联网重要手段的直流输电技术正越来越受到广泛的应用[1]。相比交流输电,直流输电有较好的经济效益和优越的运行特性[2]。为了增加直流输电的灵活性、多样性,人们希望采用多端直流输电系统[3]。直流电流的开断不像交流电流那样可以利用交流电流的过零点,直流接触器的主要问题就是没有可直接熄灭电弧的电流零点。因此,直流开断最重要的问题,是要采取有效措施让开断直流电流必须创造过零点[4-5]。

直流接触器的种类很多,具体结构也有所差异,但动作原理基本相同[6],直流接触器是一种适用于远距离频繁地接通和分断额定工作电压为1 200V 及以下的直流主电路及大容量控制电路的电器。直流接触器触点在直流大电流下切换时,会产生电弧,电弧引起的触点腐蚀降低了接触器的工作寿命,使直流接触器的电寿命远远低于其机械寿命[7]。所以使电弧尽快熄灭,可以有效的保护触头不被烧毁,提高直流接触器电气寿命。

1 直流接触器灭弧方式 直流接触器常见的灭弧方式有拉长电弧、强冷电弧等方式,强冷电弧有串励线圈磁吹灭弧、并励线圈磁吹灭弧、永磁体磁吹灭弧、窄缝灭弧、栅片灭弧等形式[8-9]。灭弧室结构也是基于上述灭弧方式的一种或者两种及以上的结合设计的[10]。 直流电弧之所以能采用永磁体磁吹灭弧,是因为直流电弧运动方向是一定的,所以在恒定磁场中,电弧受到力的方向恒定,可以利用电磁力把电弧吹向外侧,实现快速灭弧。直流接触器灭弧方式见图1。

图1 永磁体磁吹灭弧 由图1可以看出,电弧方向I与磁场强度B方向垂直,根据左手定则,电弧受到电磁力F作用,触头两侧电弧分别受到向外的作用力F,电磁力使电弧迅速向外吹出,达到快速熄灭电弧的效果。

2 直流接触器试品 采用两台约定发热电流不同和触头开距不同的直流接触器进行试验研究,试品参数见表1。 表1 试品参数

产品型号 线圈电压V 触头结构 主触头约定发热电流Ith A 开距mm 超程mm 灭弧方式

A DC220 2NO 120 5.9 2.8 永磁体

磁吹 B DC220 2NO 160 6.9 3.2

两台直流接触器从触头闭合状态到触头打开状态测试用时时间分别为,试品A用时17ms,试品B用时20ms。所以试品A的触头分断平均速度为,VA=(开距+超程)/分断时间=(5.9+2.8)/17=0.512mm/ms;试品B的平均分断速度,VB=(6.9+3.2)/20=0.505mm/ms;所以触头分断速度按v=0.5mm/ms计算。

3 不同时间常数下灭弧时间 3.1 试品A灭弧时间 通以600A相同电流,不同时间常数下,直流接触器试品A的灭弧时间示波图见下图,时间常数L/R=0.5ms时灭弧时间示波图见图2,时间常数L/R=2.5ms时灭弧时间示波图见图3。

图2 试品A灭弧时间(时间常数L/R=0.5ms)示波图 由图2可以看出,当时间常数L/R=0.5ms时,在电流5Ie(600A)时,试品A的灭弧时间是2.6ms。由电弧电流下降曲线可以看出,时间常数L/R=0.5ms时,电流下降分3个阶段,即:骤降、缓降、均匀下降三阶段。骤降使电弧能量迅速降低,有利于电弧快速熄灭。 图3 试品A灭弧时间(时间常数L/R=2.5ms)示波图 由图3可以看出,当时间常数L/R=2.5ms时,在3.75Ie(600A)时,试品A的灭弧时间是4ms。由电弧电流下降曲线可以看出,时间常数L/R=2.5ms时,电流便不会发生骤降情况,只有缓降区和匀速下降区两个阶段,缓慢下降,使电弧能量降低缓慢,延长了电弧熄灭的时间。

试品A说明在相同电流下,时间常数越大,灭弧时间越长。 试品A在不同时间常数及不同电流下的灭弧时间对比见图4。其中电流取值为0.04Ie--5Ie,时间常数L/R=0.5ms时,灭弧时间为1.6ms-3.0ms;时间常数L/R=2.5ms时,灭弧时间为2.5ms-4.2ms。在1Ie电流下,时间常数L/R=0.5ms时,灭弧时间为2ms,时间常数L/R=2.5ms时,灭弧时间为3.5ms。所以当时间常数增大时,灭弧时间相应增大。原因是随着时间常数增大,电流电弧下降没有了骤降阶段,电流电弧下降速度变缓,不利于电弧能量的降低,导致冷却速度减小。

时间:2014-05-28 14:36 来源:低压电器杂志 编辑:魏志娟 图4 试品A在不同时间常数及电流下的灭弧时间 3.2 试品B灭弧时间 通以480A相同电流,不同时间常数下,直流接触器试品B的灭弧时间示波图见下图,时间常数L/R=0.5ms时灭弧时间示波图见图5,时间常数L/R=2.5ms时灭弧时间示波图见图6。 图5 试品B灭弧时间(时间常数L/R=0.5ms)示波图 由图5可以看出,当时间常数L/R=0.5ms时,在3Ie(480A)时,试品B的灭弧时间是2ms。与试品A相同,电流电弧下降分为骤降、缓降和匀速下降三个阶段。

图6 试品B灭弧时间(时间常数L/R=2.5ms)示波图 由图6可以看出,当时间常数L/R=2.5ms时,试品B的灭弧时间是3.6ms。与试品A相同,电流电弧下降没有了骤降区,只剩缓降区和匀速下降区两个个阶段。

试品B同样说明在相同电流下,时间常数越大,灭弧时间越长。 试品B在不同时间常数及不同电流下的灭弧时间对比见图7。其中电流取值为0.03Ie--3.75Ie,时间常数L/R=0.5ms时,灭弧时间为1.6ms-2.3ms;时间常数L/R=2.5ms时,灭弧时间为2.5ms-3.6ms。在1Ie电流下,时间常数L/R=0.5ms时,灭弧时间为2.1ms,时间常数L/R=2.5ms时,灭弧时间为3.0ms。所以当时间常数增大时,灭弧时间同样相应增大,原因与试品A相同。

时间:2014-05-28 14:36 来源:低压电器杂志 编辑:魏志娟 图7 试品B在不同时间常数及电流下的灭弧时间 4 相同时间常数下试品A、B对比 在相同时间常数L/R=0.5ms时,试品A和试品B在不同电流下的灭弧时间见图8。

图8 试品A、B在相同时间常数下的灭弧时间 由图8可以看出,试品A和试品B在时间常数L/R=0.5ms时,灭弧时间相差不大,都在1.6--2.6ms之间。试品A(120A)的最大灭弧时间为电流值5Ie时,灭弧时间2.6ms,而动静触头完全打开时间为,5.9/0.5=11.8ms;试品B(160A)的最大灭弧时间为电流值0.5Ie时,灭弧时间2.3ms, 而动静触头完全打开时间为,6.9/0.5=13.8ms。 在电流值5Ie及以下时,灭弧时间远小于触头分断时间,即在触头完全打开前,电弧已经熄灭,所以试品A和试品B的电弧熄灭时间大致相同,虽然试品A触头开距小于试品B触头开距。

5 结论 永磁铁磁吹灭弧,在触头分断大、小电流时,均能可靠、快速灭弧,无灭弧困难的临界电流点;有效的灭弧措施,使灭弧时间远小于触头分断时间,即在触头完全打开前,电弧已经熄灭,所以触头开距大小对灭弧速度影响不大,但是,当时间常数增大时,电弧电流下降速度变慢,灭弧时间变长。

所以对直流接触器,应采取有效的灭弧方式,使电弧快速冷却,减小时间常数,使电弧快速熄灭。 【参 考 文 献】 [1] 华伟, 周文定. 现代电力电子器件及其应用[M]. 北京: 北方交通大学出版社, 2002. [2] 高银银, 陈民武, 方雨菡. 直流高速真空断路器灭弧方案的仿真研究[J]. 四川电力技术, 2013, 36(3): 72-75.

[3] 董恩源. 基于电子操动的快速直流断路器的研究[D]. 大连: 大连理工大学, 2004. [4] SHEA J J. Gassing arc chamber wall material effect on post current-zero recovery voltage break down[J]. IEEE Transaction on Components and Packaging Technologies, 2004, 27(1): 42-50.

合集下载

接触器工作原理教学PPT课件

接触器工作原理教学PPT课件
实现灭弧系统的实时监测和自动调节等。
06
辅助部件功能介绍及选型 建议
辅助部件类型和功能描述
01
02
03
04
电磁系统
提供磁通,控制主触点的通断。
灭弧系统
熄灭触点断开时产生的电弧, 保证触点可靠断开。
触点系统
执行接通和断开电路的操作。
其他辅助部件
如支架、底座、接线端子等, 用于固定和连接接触器。
选型原则和注意事项
弹簧的作用下迅速复位。
触点类型与特性分析
触点类型
根据用途不同,接触器的触点可分为主触点和辅助触点。 主触点用于通断主电路,具有较大的电流容量;辅助触 点用于控制电路,电流容量较小。此外,根据触点结构 不同,还可分为点接触式、面接触式和线接触式等类型。
特性分析
接触器的触点特性主要包括接触电阻、机械寿命和电寿 命等方面。接触电阻是指触点闭合时的电阻值,它直接 影响接触器的导电性能;机械寿命是指接触器在正常工 作条件下能完成的操作次数;电寿命是指接触器在规定 的负载条件下能可靠地工作的总时间。为了提高接触器 的性能和使用寿命,需要选用合适的触点材料和结构, 并采取相应的保护措施。
工作原理及动作过程
工作原理
接触器是一种利用电磁力来控制的开关器件。当线圈通电时,产生电磁吸力使衔铁吸合, 带动触点动作;当线圈断电时,电磁吸力消失,衔铁在反作用弹簧的作用下释放,触点
复位。
动作过程
接触器的动作过程可分为吸合过程和释放过程。吸合过程是指线圈通电后衔铁被吸合的 过程,释放过程是指线圈断电后衔铁释放的过程。在吸合过程中,衔铁受到电磁吸力的 作用向铁芯靠拢,同时压缩反作用弹簧;在释放过程中,电磁吸力消失,衔铁在反作用
接触器作用

接触器的选配及工作原理

接触器的选配及工作原理

摘要:接触器分为交流接触器(电压 AC)和直流接触器(电压 DC),它应用于电力、配电与用电。

掌握器工作原理及选配的标准,这是电气学习的基础,因此本文对接触器的选配及工作原理进行研究。

接触器的选配原则需要和接触器的参数相互匹配,使得功率,负载,电压,电流不能超过接触器的允许范围。

接触器的工作原理是通过线圈接触实现通电和断电。

第一章绪论1.1 研究背景接触器分为交流接触器(电压 AC)和直流接触器(电压 DC),它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。

接触器在电气工业中有广泛的引用,如何对接触器进行使用需要首先掌握器工作原理及选配的标准,这是电气学习的基础,因此本文主要是探讨如何对接触器进行选配,并对其工作原理进行学习,从而达到在工作总可以灵便使用接触器。

1.2 交流接触器节电技术的发展传统交流接触器是基于“通电吸合,带电保持,断电释放”的工作原理之上的,为实现其工作工艺过程,设计和采用了相应的结构,运行过程中,铁心和短路环中的磁滞损耗和涡流损耗占总能耗的 90%以上,且功率因数低,噪声大,线圈温升高,加大了电网路线上的电能损耗,降低了接触器线圈的使用寿命。

为改善这种运行状况,国务院早在 1981 年(1981) 56 号文发布的节电指令第 2 号文中就指令要实施交流接触器节电措施。

电子技术的广泛应用使得交流接触器的节电技术获得新发展,为了适应交流接触器节电产品发展的需要,我国颁布了国家标准 GB8871-1998 《交流接触器节电器及其应用技术条件》。

为了进一步适应我国能源结构的需要,我国颁布 GB8871-2001《交流接触器节电器》取代 GB8871 -1998,在新标准中,除对应用节电器的节电率、节电器寿命以及电磁兼容性做出规定外,还对温升、保护性能、噪声等性能参数做了硬性要求。

对交流接触器节电及无噪声运行技术的研究和应用起到了积极的促进作用。

接触器介绍

接触器介绍

接触器介绍接触器是电力拖动和自动控制系统中使用量大、面广的一种低压控制电器,用来频繁地接通和断开交直流主回路和大容量控制电路。

主要控制对象是电动机,也可以控制其他负载,如电焊机、电照明、电容器、电阻炉等。

交流接触器具有操作频率高、使用寿命长、工作可靠、性能稳定、维护方便等优点,能实现远距离控制,同时还具有欠电压释放保护和零电压保护功能。

按控制电流性质的不同,接触器分交流接触器和直流接触器两大类。

一、接触器的结构和工作原理接触器主要由电磁机构、触头系统和灭弧装置组成,其结构如图所示。

当接触器线圈通电后,在铁心中产生磁通。

由此在衔铁气隙处产生吸力,使衔铁产生闭合动作,主触头在衔铁的带动下也闭合,于是接通了主电路。

同时,衔铁还带动辅助触头动作,使原来打开的辅助触头闭合,而使原来闭合的辅助触头打开。

当线圈断电或电压显著降低时,吸力消失或减弱,衔铁在缓冲弹簧作用下,主、辅触头又恢复到原来状态。

这就是接触器的工作原理。

接触器的图形、文字符号如图所示。

二、交流接触器交流接触器线圈通以交流电,主触头接通,断开交流主电路。

当交流磁通穿过铁心时,将产生涡流和磁滞损耗,使铁心发热。

为减少铁损,铁心用硅钢片冲压而成。

为便于散热,线圈做成短而粗的圆筒状绕在骨架上,CJ20 系列交流接触器实物如图所示,交流接触器工作原理如图所示。

常用的交流接触器有CJ10、CJ12、CJ10X、CJ20、CJX2、CJX1、3TB、3TD、LC1-D、LC2-D等系列。

三、直流接触器直流接触器线圈通以直流电流,主触头接通,断开直流主电路,CZ0系列直流接触器外形如图所示。

因为线圈通入的是直流电,铁心中不会产生涡流和磁滞损耗,所以不会发热。

直流接触器灭弧较困难,一般采用灭弧能力较强的磁吹灭弧装置。

对于 250A 以上的直流接触器,往往采用串联双绕组线圈,直流接触器双绕组线圈接线如图所示。

线圈1为启动线圈,线圈2为保持线圈,接触器的一个常闭辅助触头与保持线圈并联连接。

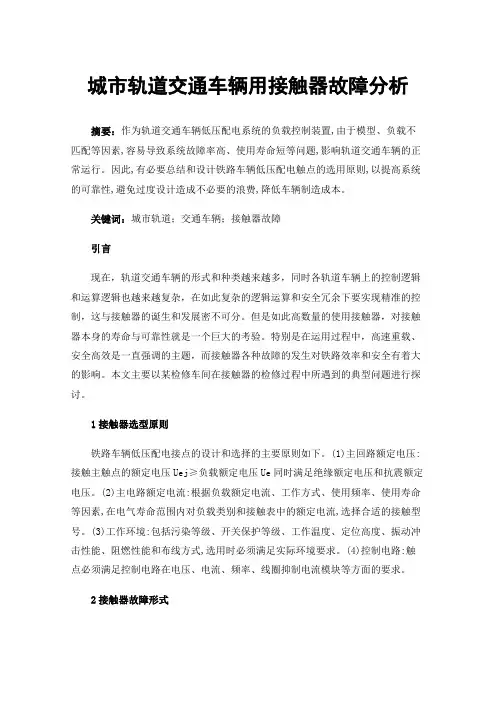

城市轨道交通车辆用接触器故障分析
