风电场机组激光雷达测风仪技术要求、测量场地地形评估、测风塔安装规范、湍流规格化功率曲线方法
附录A
（规范性附录）
激光雷达测风仪技术要求
A.1 激光雷达测风仪技术性能基本要求
类别 参数列表 指标要求
环境适应性 温度（℃） -40～50
相对湿度（%） 0～100
防护等级 IP67 （地面式）、IP65（机载式）
探测精度 风速（m/s） ±0.1
风向 ±0.5º
温度（℃） ±1
气压（hPa） ±1.3
测量范围 风速(m/s) 0～70
风向(º) 0～360
温度(℃) -40～50
湿度(%) 0～100
气压(hPa) 当地海拔对应最低气压～1100
扫描特性 频率(Hz) 1
每层最小扫描点数 6
扫描层数 10
天顶角范围 不低于±15º（地面式）、水平方位角不低于±15º（机载式）
存储容量 不少于12个月原始数据存储
标准校时 有
方位指示与校准 有
与外部连接方式 Ethernet/CAN BUS/3G/USB/RS232
数据文件输出格式 *.xls或*.csv
数据输出 风速、风向、气压、温度、湿度等参数1s各扫描点原始测量值、10min平均值
A.2 检验要求
激光雷达测风仪应定期进行检验，检定周期、检验方式应根据出厂说明进行。附录B
（规范性附录）
测量场地地形评估
不进行标定的测量场地，应满足表B.1所列的条件。
表B.1 无需标定场地条件
距离 扇区 最大倾角（%） 偏离平面的最大偏差
2L 0360 32 130.5)HD（2
2L且4L 有效测量扇区1 52 230.5)HD（2
2L且4L 有效测量扇区之外1 103 无
4L且8L 有效测量扇区 102 (0.5)HD2
8L且16L 有效测量扇区 103 无
注释：1.定义的扇区如图B.1所示
2.选择与扇区地形最吻合，并通过塔架基础的平面，该平面与实际地形之间的最大倾角，以及偏离平面的最大偏差，定义和计算方法如图B.2所示，倾角计算公式为：
最大倾角0max()iiZZd（B.1）
地形偏离平面最大偏差0max()iZZ（B.2）
3.塔架基础与扇区内任一点连接线的最大倾角，倾角计算见公式（B.1），定义和计算方法如图B.3所示。
图B.1 测量扇区分布示意
AB
图B.2 与扇区地形最吻合的连接线的最大倾角和地形最大偏差
AB
8L到16L之间的测量区域4L到8L之间的测量区域2L到4L之间的测量区域2L以内的的测量区域测量扇区边界测量扇区边界2L4L8L16L相对距离机组点位测量装置与机组点位处的距离测量扇区之外倾角=|𝑍0−𝑍𝑖𝑑𝑖|
𝑍0 𝑍𝑖
𝑃𝑖 𝑑𝑖 𝑃0 图B.3 通过塔架与扇区地形任一点连接平面与水平面之间的最大倾角
附录C
（规范性附录）
测风塔安装规范
C.1 一般规定
C 1.1 选用的测风装置应经过标定，且在有效期内。
C 1.2 测风装置的安装应牢固、稳定。
C.2 顶部风速计的安装
C 2.1 应将风速计安装在测风塔顶端1.5m以上，应通过一个垂直圆管固定风速计，圆管顶端以下1.5m段的直径应不大于风速计，圆管垂直度不大于2º。
C 2.2 风速计以下1.5m内不能存在其他气流干扰物，其他测量仪器应至少在风速计4m以下。测风塔的任何部分都不能超过以风速计为顶端、以11倍测风塔侧边长度为底部直径的锥面外。顶部风速计安装示意见图C.1。
图C.1 顶部风速计安装示意
C.3 侧边风速计的安装
C 3.1 侧边风速计应成使用，若横杆直径为d，测风仪应安装在横杆20d以上，推荐25d；两风速计应等高，相互间隙不小于2.5m且不大于4.0m。
C 3.2 应通过一个垂直圆管将风速计固定在横杆上，风速计以下1.5m内不能存在其他测量装置且风速计4m以下不能存在其他测量仪器。
C 3.3 除风速计垂直杆及水平横杆外，测风塔其他部分不能超过以两风速计水平中心点为顶端的、以11倍测风塔侧边长度为底部直径的锥面外。侧边风速计安装示意图见图C.2。
C 3.4 横杆应于测风塔同心安装，两风速计的相互影响应进行评估。
图C.2 侧边风速计安装示意
C.4 风向仪宜安装在风速计以下4~10m范围内，但应在轮毂高度的10%以内，风向仪与横杆的垂直距离要在横杆直径的10倍以上，风向仪所在测量扇区造成的气流畸变应最小。且不能在C2.2、C3.3规定的半锥外。
C.5 温湿度和压力传感器应安装在风速计4m以下，且应在轮毂高度10m以内，不能在C2.2、C3.3条规定的半锥外，温湿度传感器应安装在一个百叶箱内，压力传感器安装在一个不受天气影响的箱内，应确保箱体与外界通风良好，不受箱子周围压力干扰影响。 附录D
（规范性附录）
湍流规格化功率曲线方法
D.1 基于10min时间区间的仿真功率曲线
应将筛选后的原始采样风速以10min为区间进行分区，求取每一个区间的平均功率仿真均值，其公式为：
,00()()()=simIIIvPvPvfvdv（D.1）
式中：
,()simIPv-表示实际测量湍流强度下，各10min时间区间段内仿真平均功率；
()Ifv-表示实际测量湍流强度的风频分布。
0()IPv-表示设定的零湍流功率输出；
再进行参考湍流强度的10min仿真功率曲线计算，其公式为：
,00()()()refsimIIGaussianvPvPvfvdv（D.2）
式中：
,()refsimIPv-表示参考湍流强度下，各10min时间区间段内仿真平均功率；
()Gaussianfv-表示以10min时间区段内测量风速均值为数学期望、参考湍流强度为标准方差呈现高斯分布的风频分布函数。
D.2 参考湍流强度功率规格化
将在某一参考湍流强度refI下，湍流规格化的功率曲线为：
,,()()()()refrefIsimIsimIPvPvPvPv（D.3）
式中：
()Pv-表示某10min实测功率的均值；
()refIPv-表示规格化到设定参考湍流强度下的某10min时间段内的平均功率。
D.3 零湍流强度功率曲线的确定
D.3.1 初始零湍流强度功率曲线的确定
D 3.1.1 定初始零湍流功率曲线切入风速以下输出功率为0，超过额定风速的功率输出设置为额定功率。以测量功率曲线的功率达到0.1%的额定功率所对应的区间风速作为初始的零湍流功率曲线的切入风速。 D 3.1.2 以测量功率曲线中功率系数pC最大的值作为初始的零湍流功率曲线在切入风速到额定风速之间的功率系数，且定在切入风速至额定风速之间的pC值为常数。
D 3.1.3 按照标准空气密度、功率系数、风速的三次方关系计算初始零湍流功率曲线在切入风速到额定风速之间的功率输出。并根据额定功率、标准空气密度、叶轮扫风面积和功率系数最大值确定额定风速。
D.3.2 初始零湍流强度功率曲线的调整
D 3.2.1 假定每个10min风速区间的分布是高斯分布，对应的湍流强度作为高斯分布的标准差、均值为高斯分布的数学期望，使用式（D.1）对初始零湍流功率曲线进行积分，得到测量风速区间平均值对应的仿真功率曲线。
D 3.2.2调整零湍流功率曲线的切入风速，额定功率和最大功率系数，使得仿真功率曲线的最大功率与测量功率曲线的最大功率相差不超过0.1%，仿真功率曲线的切入风速与测量功率曲线的切入风速相差不超过0.5 m/s，仿真功率曲线的最大功率系数与测量功率曲线的最大功率系数相差不超过0.01。
D. 3.2.3 零湍流功率曲线的调整过程如图D.1 所示。
图D.1 零湍流功率曲线的调整过程
D.3.3 最终零湍流强度功率曲线的确定
使用调整后的零湍流功率曲线对每10 min的测量数据利用式（D.1）进行积分。然后假设湍流强度为0，调整各10min风速区间的风速分布，再次对10 min的测量原始数据利用式（D.1）进行积分。利用式（D.2）得到零湍流功率曲线的10 min原始数据，按照区间平均的方法处理这些10 min原始数据，得到最终的零湍流功率曲线。

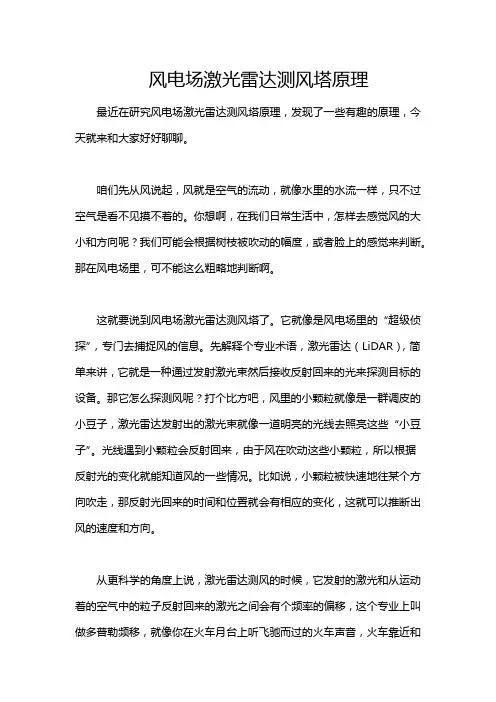

风电场激光雷达测风塔原理
风电场激光雷达测风塔原理
最近在研究风电场激光雷达测风塔原理，发现了一些有趣的原理，今天就来和大家好好聊聊。
咱们先从风说起，风就是空气的流动，就像水里的水流一样，只不过空气是看不见摸不着的。你想啊，在我们日常生活中，怎样去感觉风的大小和方向呢？我们可能会根据树枝被吹动的幅度，或者脸上的感觉来判断。那在风电场里，可不能这么粗略地判断啊。
这就要说到风电场激光雷达测风塔了。它就像是风电场里的“超级侦探”，专门去捕捉风的信息。先解释个专业术语，激光雷达（LiDAR），简单来讲，它就是一种通过发射激光束然后接收反射回来的光来探测目标的设备。那它怎么探测风呢？打个比方吧，风里的小颗粒就像是一群调皮的小豆子，激光雷达发射出的激光束就像一道明亮的光线去照亮这些“小豆子”。光线遇到小颗粒会反射回来，由于风在吹动这些小颗粒，所以根据反射光的变化就能知道风的一些情况。比如说，小颗粒被快速地往某个方向吹走，那反射光回来的时间和位置就会有相应的变化，这就可以推断出风的速度和方向。
从更科学的角度上说，激光雷达测风的时候，它发射的激光和从运动着的空气中的粒子反射回来的激光之间会有个频率的偏移，这个专业上叫做多普勒频移，就像你在火车月台上听飞驰而过的火车声音，火车靠近和远离时声音的频率会不一样。我们根据这个频移量就能够计算出风的速度和方向了。实际应用的例子也很多，就像一些大型的海上风电场，为了对海上复杂多变的风况有准确的测量，很多都会采用激光雷达测风塔，这样就能更好地调整风力发电机的运行参数，提高发电效率了。
不过老实说，我一开始也不明白这么小的激光雷达是怎么准确测量那么大面积的风况呢？后来才知道，它可以通过不同的探测模式和扫描策略。这里面也有很多注意事项哦。比如说安装的位置很重要，如果周围有很多障碍物，那测出来的数据肯定不准确，就像你想要看远处的风景，中间有很多高楼挡住了视线一样。
说到这里，你可能会问那如果天气不好，比如大雾或者沙尘天，会不会影响激光雷达的工作呢？这是个很好的问题，大雾或者沙尘天确实会对激光的传输产生干扰，但现在的技术也在不断发展，有的激光雷达可以通过一些算法和技术手段来尽量减少这些干扰的影响。我觉得这也是这个领域值得继续深入研究的方向。大家对这个原理有什么想法或者意见，欢迎一起来讨论呀。

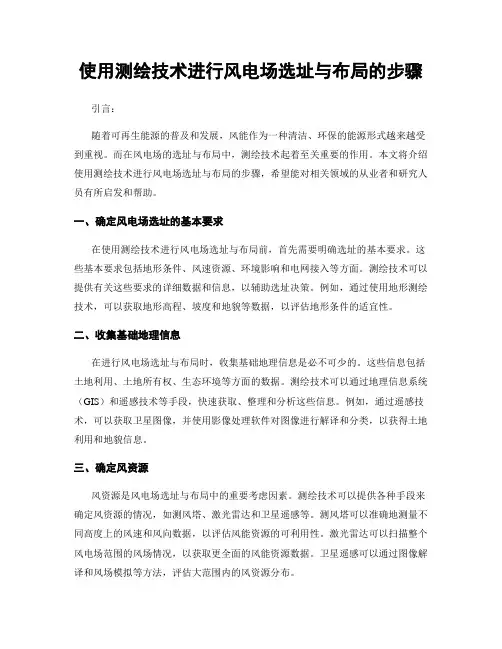

使用测绘技术进行风电场选址与布局的步骤
使用测绘技术进行风电场选址与布局的步骤
引言：
随着可再生能源的普及和发展，风能作为一种清洁、环保的能源形式越来越受到重视。而在风电场的选址与布局中，测绘技术起着至关重要的作用。本文将介绍使用测绘技术进行风电场选址与布局的步骤，希望能对相关领域的从业者和研究人员有所启发和帮助。
一、确定风电场选址的基本要求
在使用测绘技术进行风电场选址与布局前，首先需要明确选址的基本要求。这些基本要求包括地形条件、风速资源、环境影响和电网接入等方面。测绘技术可以提供有关这些要求的详细数据和信息，以辅助选址决策。例如，通过使用地形测绘技术，可以获取地形高程、坡度和地貌等数据，以评估地形条件的适宜性。
二、收集基础地理信息
在进行风电场选址与布局时，收集基础地理信息是必不可少的。这些信息包括土地利用、土地所有权、生态环境等方面的数据。测绘技术可以通过地理信息系统（GIS）和遥感技术等手段，快速获取、整理和分析这些信息。例如，通过遥感技术，可以获取卫星图像，并使用影像处理软件对图像进行解译和分类，以获得土地利用和地貌信息。
三、确定风资源
风资源是风电场选址与布局中的重要考虑因素。测绘技术可以提供各种手段来确定风资源的情况，如测风塔、激光雷达和卫星遥感等。测风塔可以准确地测量不同高度上的风速和风向数据，以评估风能资源的可利用性。激光雷达可以扫描整个风电场范围的风场情况，以获取更全面的风能资源数据。卫星遥感可以通过图像解译和风场模拟等方法，评估大范围内的风资源分布。 四、分析环境影响
风电场的选址与布局不仅要考虑到风资源，还要兼顾环境影响。测绘技术可以提供环境影响评估所需的数据和方法。例如，通过使用激光雷达和卫星遥感，可以获取周边环境的地形、植被和水域等信息，以评估风电场对周边环境的影响。此外，测绘技术还可以提供有关土地利用变化、噪音污染和鸟类迁徙等方面的数据，以帮助制定合理的环境保护策略。
五、确定电网接入
风电场选址与布局还需要考虑电网接入的问题。测绘技术可以通过获取电网信息和利用电力系统分析软件，评估电网接入的可行性和经济性。例如，通过使用测绘技术获取电网负荷和输电线路等数据，可以估计风电场的电网接入能力和电力传输损耗，以选择合适的接入点和容量。
测风塔塔体及其防雷技术要求
风能资源专业观测网建设
测风塔塔体及其防雷技术要求
2008年4月
1 目 录
一、概述 .................................................................................................................................................. 2
1.1 目标 .............................................................................................................................................. 2
1.2 编制依据 ...................................................................................................................................... 2
1.3 相关说明 ...................................................................................................................................... 3
二、风能观测网建设总体要求 .............................................................................................................. 4
2.1 风能观测网总体布局 .................................................................................................................. 4
风电场风能资源测量和评估技术规定
风电场风能资源测量和评估技术规定
风电场风能资源测量和评估技术规定
________________________________________
随着我国风电发电技术的不断发展，风电场的建设也越来越多，风电发电的可行性和可靠性也在不断提高。然而，风电场的可行性最终将取决于风能资源测量和评估技术的水平。因此，我们必须研究和制定风电场风能资源测量和评估技术规定，以确保可靠性和可行性。
一、风能资源测量
1、测量范围
风能资源测量覆盖了风速、风向和大气压力等三个方面，以及气温、相对湿度、降水等气象要素。
2、测量原理
有关原理方面，主要是采用由多个传感器组成的传感器网络对大气中的各种物理特征进行实时测量，并将测量数据传送到相应的计算机中进行处理分析，从而实现风能资源测量。
3、测量方法
在具体测量方法方面，可采用传统的人工测量法，也可采用连续在线测量法。人工测量法主要是通过手持式或固定式的仪器对大气中的物理特征进行测量，但是这种方法的效率较低；而连续在线测量法则可以通过安装在现场的传感器来实时测量大气中的物理特征，这种方法的效率相对较高。
二、风能资源评估
1、评估方法
针对风能资源评估，一般采用风场实测数据分析法或数值模拟法。前者是通过实测数据分析来得出关于风能资源的详细信息；而后者则是通过对大气中物理特征进行数值模拟，以此来得出关于风能资源的详细信息。
2、评估参数
在评估过程中，主要考虑以下几个参数：风速、风向、风力、风速衰减系数、年平均风速、年平均可利用功率密度以及其它相关参数。
三、总结
随着我国风电发电技术的不断发展，为了保证风电场可靠性和可行性，必须对其进行正确的风能资源测量和评估。具体而言，要进行风能资源测量，则要考虑三个方面的物理特征；而在进行风能资源评估时，则要考虑多个参数。希望通过此文引起对于此问题的重视，以保证我国风电发电行业的可靠性和可行性。

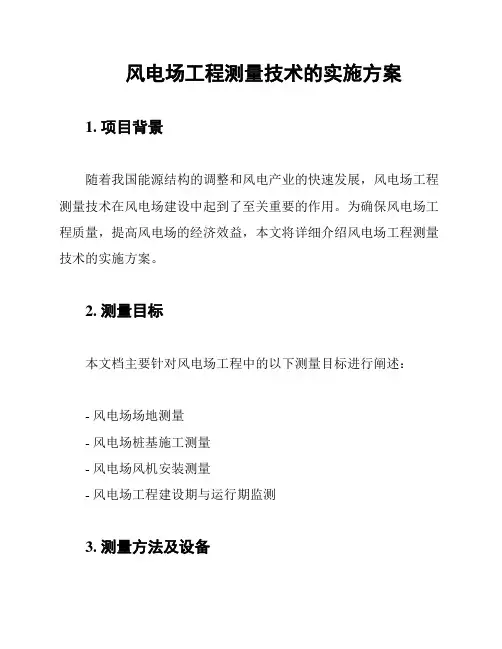

风电场工程测量技术的实施方案
风电场工程测量技术的实施方案
1. 项目背景
随着我国能源结构的调整和风电产业的快速发展，风电场工程测量技术在风电场建设中起到了至关重要的作用。为确保风电场工程质量，提高风电场的经济效益，本文将详细介绍风电场工程测量技术的实施方案。
2. 测量目标
本文档主要针对风电场工程中的以下测量目标进行阐述：
- 风电场场地测量
- 风电场桩基施工测量
- 风电场风机安装测量
- 风电场工程建设期与运行期监测
3. 测量方法及设备
为了实现上述测量目标，我们将采用以下测量方法及设备：
3.1 风电场场地测量
设备：
- 全站仪
- 水准仪
- 卫星定位接收机
方法：
- 采用全站仪进行场地的平面控制测量；
- 采用水准仪进行场地的高程控制测量；
- 利用卫星定位接收机进行场地的精确坐标测量。
3.2 风电场桩基施工测量
设备：
- 全站仪
- 激光测距仪
方法：
- 采用全站仪进行桩基中心位置的测量；
- 利用激光测距仪进行桩基深度和垂直度的测量。
3.3 风电场风机安装测量
设备：
- 全站仪
- 激光测距仪
- 经纬仪
方法：
- 采用全站仪进行风机基础中心位置的测量；
- 利用激光测距仪进行风机高度和垂直度的测量； - 利用经纬仪进行风机的水平度测量。
3.4 风电场工程建设期与运行期监测
设备：
- 无人机航测系统
- 地面沉降监测仪
- 风力监测仪
方法：
- 利用无人机航测系统进行工程建设期与运行期的地形、地貌、植被等数据的采集；
- 采用地面沉降监测仪进行工程建设期与运行期的地面沉降监测；
- 利用风力监测仪进行工程建设期与运行期的风力参数监测。
4. 测量组织与管理
为确保测量工作的顺利进行，我们将成立一个专门的测量团队，团队组成如下：
- 项目经理：负责测量项目的整体策划、组织、协调和管理工作；
- 测量工程师：负责具体测量方法的研究、实施和指导；
- 测量员：负责现场测量数据的采集和处理；

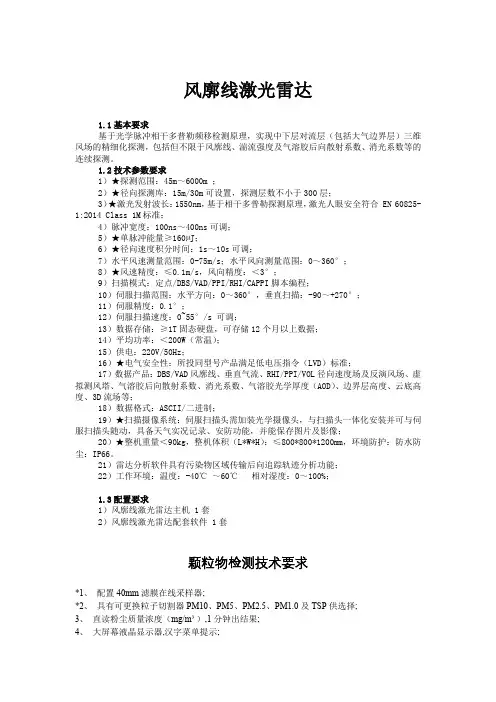

大气中颗粒物检测搭配风廓线激光雷达技术要求
