新型果蔬切丁机的设计
第７期 ２０１２年７月 机械设计与制造
Ｍａｃｈｉｎｅｒｙ Ｄｅｓｉｇｎ＆Ｍａｎｕｆａｃｔｕｒｅ
文章编号：１００１—３９９７（２０１２）０７—００２５～０３
新型果蔬切丁机的设计术
杨德勇１，２胡建平 许晓东 黄英飒 史桂宏
（’江苏大学机械工程学院，镇江２１２０１３）
（ 江苏大学现代农业装备与技术省部共建教育部重点实验室，镇江２１２０１３）
（３江苏大学信息化中心，镇江２１２０１３）（ 江苏李工果蔬机械有限公司，兴化２２５７００）
Ｄｅｓｉｇｎ ｏｆ Ｎｅｗ Ｄｉｃｉｎｇ Ｍａｃｈｉｎｅ ｆｏｒ Ｆｒｕｉｔｓ ａｎｄ Ｖｅｇｅｔａｂｌｅｓ
ＹＡＮＧ Ｄｅ—ｙｏｎｇｌ＇ｚ，ＨＵ Ｊｉａｎ－ｐｉｎｇ２，ＸＵ Ｘｉａｏ－ｄｏｎ￣，ＨＵＡＮＧ Ｙｉｎｇ－ｓａｚ，ＳＨＩ Ｇｕｉ－ｈｏｎｇ４
（ Ｓｃｈｏｏｌ ｏｆＭｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｊｉａｎｇｓｕ Ｕｎｉｖｅｒｓｉｔｙ，Ｚｈｅ￣ｉａｎｇ ２１２０１３，Ｃｈｉｎａ）
（ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｍｏｄｅｍ Ａｇｒｉｃｕｌｔｕｒａｌ Ｅｑｕｉｐｍｅｎｔ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｍｉｎｉｓｔｒｙ ｏｆ Ｅｄｕｃａｔｉｏｎ＆Ｊｉａｎｇｓｕ
Ｐｒｏｖｉｎｃｅ，Ｊｉａｎｇｓｕ Ｕｎｉｖｅｒｓｉｔｙ，Ｚｈｅｎｊｉａｎｇ ２１２０１３，Ｃｈｉｎａ）
（。Ｉｎｆｏｒｍａｔｉｏｎ Ｃｅｎｔｅｒ ｏｆ Ｊｉａｎｇｓｕ Ｕｎｉｖｅｒｓｉｔｙ，Ｚｈｅｎｊｉａｎｇ ２１２０１３，Ｃｈｉｎａ）
（４ｊｉａｎｇｓｕ Ｌｉｇｏｎｇ Ｖｅｇｅｔａｂｌｅ Ｍａｃｈｉｎｅ Ｃｏ．Ｌｔｄ，Ｘｉｎｇｈｕａ ２２５７００，Ｃｈｉｎａ）
【摘要】国内现有切丁机存在着结构复杂、生产效率低、切出１０ｍｍ以上果蔬大丁形状不规整
的问题，无法满足国内果蔬加工业的发展需求。提出采用离心切削法进行果蔬切片、圆盘刀切丝、横切
刀切丁的三维切丁技术的新型果蔬切丁机方案。通过对果蔬的切丁成型分析，得到切１０ｍｍ以上果蔬
大丁形状不规整的原因。仿真分析得到切丁机推进器和横切刀之间的速比以及两者之间的中心位置
布置的合理组合。对切丁机主要结构部件进行了设计，研制果蔬切丁机样机。性能试验表明：切出的
（１５ｘ１５ｘ１５）ｍｍ和（２０ｘ２０ｘ２０）ｍｍ马铃薯立方块形状规整，其相对百分数均小于１５％，达到了设计要
求。
关键词：果蔬；切丁机；设计；性能试验
【Ａｂｓｔｒａｃｔ】／ｎ ｖｉｅｗ ｏｆｔｈｅ ｐｒｏｂｌｅｍｓ ｅｘｉｓｔｅｄ ｉｎ ｔｈｅ ｃｕｔｔｉｎｇ ｍａｃｈｉｎｅ ｉｎ ｏｕｒ ｃｏｕｎｔｒｙ，ａ ｎｅｗ ｔｙｐｅ ｏｆｄｉｃｉｎｇ
ｍａｃｈｉｎｅｆｏｒｆｒｕｉｔｓ ａｎｄ ｖｅｇｅｔａｂｌｅｓ ｗｅｒｅ ｄｅｓｉｇｎｅｄ，Ｔｈｅ ｍａｃｈｉｎｅ ａｄｏｐｔｅｄ ｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌ ｔｅｃｈｎｏｌｏｇｙ，ｉｎｃｌｕｄ－
ｉｎｇ ｓｌｉｃｉｎｇ ｂｙ ｃｅｎｔｒｉｆｕｇａｌ ｃｕｔｔｉｎｇ ｍｅｔｈｏｄ，ｓｈｒｅｄｄｉｎｇ ｂｙ ｃｉｒｃｕｌａｒ ｋｎｉｖｅｓ ａｎｄｆｉｎａｌｌｙ ｄｉｃｉｎｇ ｂｙ ｃｒｏｓｓｃｕｔ ｋｎｉｖｅｓ．
Ｔｈｒｏｕｇｈ ａｎａｌｙｚｉｎｇ ｔｈｅｆｏｒｍｉｎｇ ｍｅｃｈａｎｉｓｍ ｏｆｔｈｅ ｄｉｃｅｄ ｓｅｃｔｉｏｎ，ｔｈｅ Ｃ０２１￥ｅ ｏｆｔｈｅ ａｂｏｖｅ ｉｒｒｅｇｕｌａｒ １０ｍｍ ｄｉｃｅｒ
ｗａｓ ａｃｑｕｉｒｅｃＬＡ ｎｄ ｔｈｅ ｓｐｅｅｄ ｒａｔｉｏ ｂｅｔｗｅｅｎ ｔｈｅ ｐｒｏｐｅｌｌｅｒ ａｎｄ ｃｒｏｓｓｃｕｔ ｋｎｉｖｅｓ． ｗｅｌｌ ｔｈｅ ｃｅｎｔｒａｌ ｌｏｃａｔｉｏｎ
ｂｅｔｗｅｅｎ ｃｒｏｓｓｃｕｔ ｋｎｉｖｅｓ ａｎｄ ｔｈｅ ｐｒｏｐｅｌｌｅｒ ｗｅｒｅ ｇｏｔ ｂｙ ｓｉｍｕｌａｔｉｏｎ ａｎａｌｙｓｉｓ．Ｔｈｅｎ ｔｈｅ ｐｒｉｎｃｉｐａｌ ｓｔｒｕｃｔｕｒａｌ ａｓ－
ｓｅｍｂＺｙ Ｗａｓ ｄｅｓｉｇｎｅｄ ａｎｄ ｔｈｅ ｒｅｌａｔｉｖｅ ｐｒｏｔｏｔｙｐｅ Ｗａｓ ｍａｎｕｆａｃｔｕｒｅｄ，ｗｈｉｃｈ ｃｕｔｔｉｎｇ ｅｘｐｅｒｉｍｅｎｔｓ ｓｈｏｗｓ ｔｈａｔ：
Ｓｍｏｏｔｈ ｐｏｔａｔｏ ｃｕｂｅｓ ｗｉｔｈ ｓｐｅｃｉｆｉｃａｔｉｏｎｓ １５ｘ１５ｘ１５）ｍｍ ａｎｄ（２０ ｘ２０ｘ２０）ｍｍ ｗｅｒｅ ｃｕｔｔｉｎｇ ｏｕｔ ｗｉｔｈ ｉｔｓ ｒｅｚ
ｔｉｖｅｐｅｒｃｅｎｔａｇｅ ｏｆｉｒｅｇｕｌａｒｉｔｙｄｅｇｒｅｅ ｂｅｉｎｇｌｅｓｓ ｔｈａｎ１５％ｗｈｉｃｈｈａｓ ａｃｈｉｅｖｅｄｔｈｅ ｅｘｐｅｃｔｅｄｔａｒｇｅｔ．
Ｋｅｙ Ｗｏｒｄｓ：Ｆｒｕｉｔｓ ａｎｄ Ｖｅｇｅｔａｂｌｅｓ；Ｄｉｃｉｎｇ Ｍａｃｈｉｎｅ；Ｄｅｓｉｇｎ；Ｐｅｒｆｏｒｍａｎｃｅ Ｔｅｓｔ
中图分类号：ＴＨ１２，，Ｉ１Ｓ９７２．２１文献标识码：Ａ
１引言
我国是果蔬生产大国。据联合国粮农组织统计，２００７年我国 水果产量１．８亿吨、蔬菜５．６亿吨，分别占全球总产量的２０％和 ４９％，总产值约１５００亿美元，是全球最大的果蔬生产国和果蔬制 品加工基地。果蔬产业对全国农民人均纯收入的贡献额超过
１０００元。果蔬产业已成为中国广大农村和农民最主要的经济来 源和农村新的经济增长点，是我国农产品加工业中具有明显优势 和国际竞争力的行业 。 近年来我国的果蔬加工业取得显著进步，已具备了一定的
技术水平和较大的生产规模，但果蔬加工装备主要还是靠引进国 外机型，通过模仿设计进行研制，先进装备、技术方面仍受制于发 达国家。传统的果蔬切丁加工是手工进行切片，然后再进行纵向
和横向切割，其工作效率低、劳动强度大。针对手工作业缺点，设 计了利用机械刀片实现果蔬制品的横向和纵向切割的二维切割
方式，这种方式的工作效率有了较大提高，但在加工过程中不能
实现连续送料、连续切削，而且需对切割果蔬进行夹持，从而影响
了加工效率和适应能力 。随着果蔬加工生产规模的不断扩大，国
外先进的果蔬加工机械逐渐抛弃了二维切割方式，采用了能实现
连续喂料、分步连续切削加工作业成型的三维切割加工模式。如 美国某公司的Ｇ—Ａ型果蔬切丁机、比利时某公司的Ｆｌｅｘｉｆａｍ三
维切丁机。国内企业在分析国外先进的果蔬三维切丁机基础上，
通过自主研制开发，研制出了采用三维切割加工模式的果蔬切丁
★来稿日期：２０１１－０９—１７★基金项目：江苏省科技支撑计划—农业部分（ＢＥ２００８３８５）
２６ 杨德勇等：新型果蔬切丁机的设计 第７期
机，如江苏某果蔬机械有限公司生产的ＬＧ一３５０型切丁机。但国
内切丁机内部结构比较复杂，易发生滞留阻料、生产效率较低，同
时难以切出１０ｍｍ以上果蔬大丁，无法满足国内果蔬加工业的需 求。在分析切丁机的切丁成形机理的基础上，研究开发新型的果
蔬三维切丁机，解决了国内现有切丁机存在的问题。
２整机方案和技术参数
２．１方案设计
为提高加工效率和保证果蔬的加工质量，新型果蔬切丁机
采用三维加工模式，即从三个方向分别对果蔬进行加工，实现切 片、切丝、切丁操作。果蔬三维切丁机的整机方案，如图１所示。工
作时，首先将需加工的果蔬物料Ｉ通过进料斗不断送人到滚筒２ 内，电机通过传动系统带动推进器３、圆盘刀总成５和横切刀总
成６高速旋转。果蔬随推进器在滚筒内旋转运动，在离心力的作
用下紧贴滚筒内侧，切片刀４对果蔬进行切片动作。果蔬切片沿 切片刀送入到圆盘刀总成５，片状果蔬被圆盘刀切成长条状，随
即直接进入旋转的横切刀总成６，被切割成立方块、长方块或其 他预设尺寸的果蔬丁。由于果蔬在离心切片后直接切丝、切丁，省
去了国内现有切丁机辅进料机构送料切丁、梳齿机构梳齿的环
节，从而简化了新型果蔬切丁机的整机结构，提高了加工效率，又 避免了切割过程易发生滞留阻料问题。
图Ｉ果蔬切丁机的整机方案 １．果蔬２．滚筒３推进器４．七刀片刀５．圆盘刀总成６横切刀总成７．横切刀 ２－２主要技术参数
考虑国内果蔬加工企业的需求，新的果蔬切丁机的主要技
术指标为：
生产能力：（１０００－－４０００）ｋｇ／ｈ 电机功率：１．５ｋＷ
产品规格：丁（３ｘ３ｘ３—１６ｘｌ６ｘｌ６）ｍｍ；
条（３ｘ３—１６ｘｌ６）ｍｍ：
片（１．６～１６）ｍｍ。
３切丁成形机理的分析
经过切丝圆盘刀的条状物料被切丁条刀切成丁状，如图２
所示。国内现有的切丁机难以切出１０ｍｍ以上大丁主要是指切丁
机切出的大丁的断面偏差较大，无法满足果蔬业的加工要求。下
面分析果蔬切丁时其断面的曲线方程。
设厚度为Ｄ的条状物料沿切片刀刀面以速度 。匀速向下
运动，横切刀以角速度 ，绕刀轴中心０点旋转。横切刀刀尖在Ａ
点开始切人物料，在Ｆ点切出物料。当横切刀刀尖从Ａ点随刀轴 转过 角时，刀尖与物料中的Ｅ点接触，这样Ｅ点的轨迹就是丁
断面形状曲线。以横切刀刀轴中心Ｏ为坐标原点建立坐标系，Ｙ
轴平行于切片刀且方向与物料下落方向相反。由于横切刀刀尖与 物料的接触点Ｅ是物料的移动和横切刀转动的复合运动，所以
可得层点的参数方程为：
切片
图２切丁成形机理示意图
３ｓｉｎ（￣ｂ＋ａｒｃｓｉｎ等）
却。 ｎ等 ｔｏ３
根据上述丁断面曲线方程，Ｅ点的轨迹为一曲线，故果蔬切
丁断面形状为变化的曲面。切丁断面形状与切丁机的结构参数Ⅳ、
Ｒ 、Ｒ，，切丁厚度Ｄ以及推进器与横切刀角速度比 ．／ｔｏ 等因素有
关。这些参数变化导致切丁断面形状变化，切丁断面的偏差不同。
设计时，考虑果蔬切丁机的产量，先确定出推进器半径尺。
和横切刀尖处半径Ｒ 。而尺寸参数 与推进器和横切刀中心的
相对位置相关。因此，当切丁厚度Ｄ一定时，切丁断面形状主要 与推进器与横切刀角速度比和推进器与横切刀相对位置有关。当
推进器和横切刀之间的速比匹配以及两者之间的中心位置布置
不合理就导致切丁断面出现大的弧形、倾斜，断面的偏差难以满足
果蔬业的要求，这是国内现有切丁机难以切出１０ｍｍ以上大丁的原
因。为研究推进器与横切刀角速度比和推进器与横切刀相对位置对切
丁断面影响，建立果蔬切丁机的虚拟样机，对果蔬切丁机的切丁过程进 行仿真，如图３所示。仿真分析推进器与横切刀角速度比在（０．１ １～
０．２２）、推进器中心与横切刀中心水平间距在（２６０～３１０）ｍｍ范围内
变化时切得的丁断面曲线形状和断面偏差。根据仿真结果的数据
分析可得出切得理想丁断面时推进器和横切刀之间的角速度比 及两者之间的中心位置参数最佳组合，即角速度比ｃｔＪ ／ｔｏ 为０．１７、
推进器中心与横切刀中心水平间距为２７０ｍｍ。
图３切丁机的切丁仿真
多功能蔬菜切片机专业综合设计说明书本科论文
专业综合设计说明书
题 目： 多功能蔬菜切片机
学生姓名：
系 别： 机械与控制工程系
专业年级：2013级机械设计制造及其自动化一班
指导教师： 尹晓丽 何冬青 崔丹薇
中国石油大学胜利学院教务处
2016年 月 日
中国石油大学胜利学院专业综合设计
摘要
多功能蔬菜切片机是主要通过驱动装置，传动装置来实现进料以及对蔬菜进行切片，实现了能够进料和出料，厚度可调的功能的装置。多功能蔬菜切片机的床训设计的目的是按照设计题目的要求，设计可完成一定动作的切片机，完成理论方案的设计。然后对手动蔬菜切片机的基本结构进行分析，清楚设计多功能蔬菜切片机主要技术关键，主要是步进送料装置和传动装置的机构设计，明确切片的原理，并对切片机的厚度进行可控制性的调整设计。
本文主要对多功能蔬菜切片机的设计进行说明。
关键字：切片机；凸轮；齿轮传动；步进送料；驱动装置；厚度调整。中国石油大学胜利学院专业综合设计
目 录
第一章 概述 .......................................................... 1
1.1 食品机械与设备主要包括内容 ...................................... 1
1.2 市场上已出现的切片机 ............................................ 1
1.2.1 制浆造纸行业 .............................................. 1
1.2.2 肉片加工行业 .............................................. 2
1.2.3 蔬果加工行业 .............................................. 2
基于UG的果蔬切割机切割机构的优化设计-毕业论文
---文档均为word文档，下载后可直接编辑使用亦可打印---
摘要 随着科技的不断发展，各行各业都在向自动化机械化迈进，果蔬切割也不例外。国内外不乏对果蔬切割的研究和对果蔬切割机的设计，本文尝试在这些研究和设计的基础上利用CAD、UG这种制图、建模软件来对果蔬切割机的切割机构进行优化设计。本次设计采用条刀作为切割机构中执行切割的部分，考虑到国内外果蔬切割机切丁技术都存在切丁断面弧度大的问题，本次设计将着重从理论方面着手对丁断面及长度进行分析，以此调整刀片弧度、长度等数据，尽量减小丁断面弧度。为了让整个机构具有结构紧凑、装配简便等特点，本次设计以阶梯轴为核心，利用螺栓与刀架连接，从而带动刀架转动。并采用圆锥滚子轴承与套筒和轴的过盈配合来固定轴和套筒，这样既简化了设计，降低了装配难度，切割过程中由轴转动带来的噪音又很低。而刀架外层与果蔬接触的表面无通孔，完全隔离了果蔬产品和传动部分，杜绝了来自机械内部诸如润滑油之类的污染。
关键词 果蔬切割 切割机构 切丁断面
Optimum Design of Cutting Mechanism for Fruit and Vegetable Cutting Machine Based on UG
Abstract With the continuous development of science and technology, all walks of life
are in the automation of mechanization forward, fruit and vegetable cutting is no exception.
There are many researches on fruit and vegetable cutting at home and abroad and the
design of fruit and vegetable cutting machine. This paper attempts to optimize the cutting
基于PLC和物联网的蔬菜切割机
基于PLC和物联网的蔬菜切割机
随着消费者对蔬菜切割机的需求不断增加，如何提高产品的质量和效率成为了制造商的重要任务。本文将介绍基于PLC和物联网的蔬菜切割机的设计方案。
设计思路
该蔬菜切割机利用PLC控制系统和物联网技术，来实现对蔬菜的自动切割、洗涤、清洁、调味等功能。首先，PLC控制系统通过传感器对切割机进行精确控制，保证切割的准确性和速度。其次，物联网技术通过将机器与互联网相连接，使用户可以实时监控机器的状态，并进行远程控制，方便用户的使用。
设计要点
1. 安全设计
该蔬菜切割机采用机器人切割系统，保证切割的安全性。同时，在设计过程中，考虑到安全因素，设备内部的所有部件都采用防护装置，并设置了紧急停止开关，以防止发生事故。
2. 实时监测
该蔬菜切割机可以通过PLC控制系统对温度、湿度、压力、电压等参数进行实时监测，使机器保持在最佳状态，保证切割的效果。另外，该机器还具有故障诊断功能，能够及时发现故障，减少维修时间。
3. 信息化管理
该蔬菜切割机采用物联网技术，可以将机器与互联网相连接，实现智能化管理。用户可以通过手机、电脑等设备实时监控机器的运行状态，进行远程控制和管理。此外，云端存储数据分析，可以为用户提供更加精准的使用方案和服务。
4. 精准切割
该蔬菜切割机利用PLC控制系统，通过传感器对蔬菜进行精准的控制，确保切割的准确性和速度。另外，切割刀具采用优质材料制成，保证切割的效果和寿命。
总结
基于PLC和物联网技术的蔬菜切割机，具有安全、智能化管理、精准切割等优点。通过创新设计，可以提高产品质量和效率，满足消费者的需求。随着物联网技术的不断发展，该蔬菜切割机的应用范围也将不断扩大。
自助式水果机结构设计——自动切果结构设计
第 1 页
自助式水果机的结构设计
——自动切果结构设计
摘要
本课题是设计一款自助式水果机，主要用在日常对单个苹果的切削，它不仅能快速切削苹果果皮，而且安全。在生活中，人们切削苹果皮大多数都在使用水果刀，但是使用水果刀会有很多的不方便，这往往会打击人们吃水果的积极性，据此设计一款高效、安全的自动去皮切果，对人们健康生活的重要意义不言而喻。
本次主要本课题主要完成水果的自动切果的结构设计，课题需考虑水果的自动清洗、去皮、不同水果的切削方法、准确分块等方面。本文根据上述需求的背景，对水果机去皮切果的发展进行简要的论述，对我国的水果机去皮切果的研究应用进行归纳，了解目前水果机去皮切果的原理和水果机去皮切果的存在的问题。本次研究的水果机去皮切果的主要是通过电机驱动传动轴，在通过齿轮结构分别向果叉和刀具部分输出不同的转速，同时使刀具转速与水果转速相垂直，利用转速差的原理进行水果的去皮，在设计机械结构过程中，通过对轴的零件和轴承的选型和校核，利用数据都对进行分析，满足正常使用的强度要求要求，使用Solidworks软件进行绘制三维建模绘制出相关的零件，进行重要零件的有限元分析，完成本次的毕业设计任务内容。
关键词：水果机去皮切果，三维建模，齿轮传动，solidworks
第 2 页
Structure design of automatic fruit cutting
Abstract
This project is to design a self-service fruit machine, which is mainly used in the
daily cutting of a single apple. It can not only cut the apple peel quickly, but also safely. In
life, most of the people in the family are using fruit knife to cut the apple skin, but it is

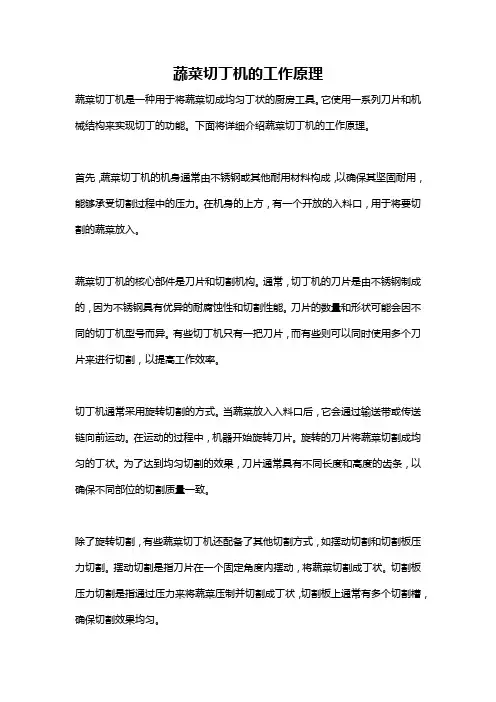

蔬菜切丁机的工作原理
