旋挖钻机的基本构造及工作原理
旋挖钻机的基本构造及工作原理
结合目前国内市场需求情况，由北京市三一重机有限公司独立研发生产的旋挖钻机于2003年3月1日成功下线，目前已经形成280、330、250、220C、200C、150及130C等系列化产品投入市场，稳居市场占有率第一位。
第一节 概述
系列旋挖钻机是北京市三一重机有限公司独立研发的新一代地基基础施工机械产品，在设计和制造上吸取了国内外著名品牌产品的优点，主要性能达到国际同类产品水平。关键零部件均采用国际知名品牌的产品，确保了整机的高可靠性。系列旋挖钻机可广泛应用于城市高层建筑、铁路、公路、桥梁等桩基础工程的钻孔灌注桩成孔的施工，具有成桩速度快、施工效率高、环保节能等特点，在地基基础行业树立了新的民族品牌。
系列旋挖钻机的结构从功能上分，主要包括底盘和工作装置两大部分。从使用底盘的不同又可分为履带式和汽车底盘式两种规格，130、150、200C、220C、220R、250、280R、280C、350旋挖钻机等皆采用了液压伸缩履带式底盘，而108采用了汽车底盘，使产品具有机动性强、远距离移位便捷的优势。
系列旋挖钻机的工作装置主要包括变幅机构、桅杆、主、辅卷扬、动力头、随动架、加压装置、钻杆、钻具等（详见“机械结构章”）。采用了平行四边形变幅机构、自行起落折叠式桅杆；自动控制监测主机功率、回转定位及安全保护；自动检测、调整钻杆的垂直度；钻孔深度预置和监测等新技术。彩色显示屏直观显示工作状态参数，整机操纵上采用先导控制、负荷传感，最大限度地提高了操作的方便性、灵敏性和安全舒适性，充分实现了人、机、液、电一体化。
系列旋挖钻机所配套的短螺旋钻头、普通钻斗、捞沙钻斗等钻具，可钻进粘土层、沙砾层、卵石层和中风化泥岩等不同地质。
第二节 工作原理
旋挖钻机钻进成孔工艺旋挖成孔首先是通过钻机自有的行走功能和桅杆变幅机构使得钻具能正确的就位到桩位，利用桅杆导向下放钻杆将底部带有活门的桶式钻头置放到孔位，钻机动力头装置为钻杆提供扭矩、加压装置通过加压动力头的方式将加压力传递给钻杆钻头，钻头回转破碎岩土,并直接将其装入钻头内,然后再由钻机提升装置和伸缩式钻杆将钻头提出孔外卸土,这样循环往复,不断地取土、卸土,直至钻至设计深度。对粘结性好的岩土层,可采用干式或清水钻进工艺。而在松散易坍塌地层,则必须采用静态泥浆护壁钻进工艺。
旋挖钻机钻进工艺与正反循环钻进工艺的根本区别是,前者是利用钻头将破碎的岩土直接从孔内取出,而后者是依靠泥浆循环向孔外排除钻渣。
第三节 机械系统的基本构造
一、机械结构：
系列旋挖钻机的结构从功能上分，分为底盘和工作装置两大部分。钻机的主要部件有：底盘（行走机构 、底架、上车回转）、工作装置（变幅机构、桅杆总成、主卷扬、辅卷杨、动力头、随动架、钻杆、钻具等加压）。
图1 系列旋挖钻机结构图
1、底盘 2、变幅机构 3、桅杆总成 4、随动架 5、动力头 6、钻杆 7、钻具 8、主卷扬 9、辅卷扬
二、底盘
底盘是钻机工作装置部分的安装基础，由行走机构 、底架、上车回转组成，见图2。
行走机构的功能是实现钻机的行走和移位。主要由液压马达、减速机、驱动轮及张紧装置、履带、承重轮、托链轮、导向轮等部件组成。行走装置通过液压系统控制，可实现前行、后行、左转弯、右转弯、原地水平旋转等动作。
行走机构的履带具有张紧度调节功能。当履带过于松弛时，影响正常工作，需适时调整其张紧度。调整履带张紧度时，用手压黄油泵向张紧装置的张紧油缸注油口注入适量油脂。张紧油缸的注油口位置如图“A”处。
底架用于安装和支承履带行走机构，内部装有液压油缸、液压系统的“中心回转接头”。上车的液压系统的工作压力油液通过“中心回转接头”传输到履带行走机构和履带伸缩机构。通过液压油缸的伸缩运动实现了履带行走机构的展宽和缩回。这一功能使钻机在工作时展宽两履带的外边距，提高了整机工作的稳定性；在车载运输时缩回履带，减小整机宽度，适应了公路交通法规的要求。
回转台是工作装置部分的安装基础，发动机、液压系统、驾驶室、变幅机构、回转机构、配重等部件直接安装在其上。
图2 系列旋挖钻机底盘
1、130/150型旋挖钻机底盘型号为230R，采用的是三一集团230成熟的挖掘机底盘改制而成。动力系统 (发动机) 采用的是目前国际上先进的动力装置之一的康明斯65.9型涡轮增压柴油发动机，它能够自感应负载变化，并相应调整功率的大小。
2、200型旋挖钻机底盘型号为310R，采用三一集团310成熟的挖掘机底盘改制而成。动力系统 (发动机) 采用的是康明斯的超强力、大扭矩、电控、直喷、涡轮增压、中冷型5.9-240型柴油机，可在高海拔地区工作。
3、220C型和250型旋挖钻机底盘型号为330C采用 C—9电喷涡轮增压中冷柴油发动机，也是目前国际上最先进的动力装置之一。能够感应负载变化，并相应调整输出功率的大小。该发动机噪音低，振动小，环保高效，性能稳定可靠。420
三、工作装置
工作装置包括变幅机构、桅杆总成、随动架、动力头、主卷扬、辅卷扬、加压装置、钻杆、钻具等。
1、变幅机构
变幅机构是桅杆的安装部件。由动臂、三角架、支撑杆、变幅油缸、桅杆油缸等组成，见图3。通过变幅油缸、桅杆油缸的作用，可以使桅杆远离或靠近机体和改变桅杆前后倾角，调节桅杆的工作幅度或运输状态的整机高度。
图3 系列旋挖钻机变幅机构
回转台—动臂—支撑杆—三角架通过销轴铰接，组成一个平行四边形机构。当变幅油缸伸缩而改变工作幅度时，桅杆和三角架只作上下平行移动。满足了桅杆平移，升降的工况要求。
2、桅杆总成
桅杆总成由桅杆和滑轮架组成，见图4。
桅杆是钻机的重要机构，是钻杆、动力头的安装支承部件及其工作进尺的导向部件。其上装有加压油缸，动力头通过加压油缸支承在桅杆上，桅杆左右两侧有矩形导轨，对这两个工作机构（动力头、随动架）的工作进尺起导向作用。
图4 系列旋挖钻机桅杆
桅杆为三段可折叠式，分为上段、中段、下段，运输状态时，将上段、下段折叠安装，以减小运输状态时整机长度。
滑轮架结构如图5，安装于桅杆的顶端，工作时用螺栓与桅杆联接。 滑轮架上的主卷扬滑轮和辅卷扬滑轮用以改变卷扬钢丝绳运动方向，是提升、下降钻杆和物件起吊的重要支撑部件。滑轮架为折叠式，运输时与桅杆铰接联接，以降低运输状态时整机的高度。
图5 系列旋挖钻机滑轮架
3、随动架
随动架是钻杆工作的辅助装置，结构如图6，一端装有轴承并与钻杆螺栓联接，对钻杆起回旋支承作用；另一端设有导槽与桅杆两侧导轨滑动联接，运行于桅杆全长，是钻杆工作的导向部件，扶持钻杆正常工作。
图6 系列旋挖钻机随动架
4、动力头
动力头是钻机最重要的工作部件，结构如图7，它由液压马达、减速机、动力箱、缓冲装置、滑移架、联接板、压盘组成。动力箱内有一组与回转支承固定在一起的齿圈，齿圈与轮毂固定，轮毂内壁有三组驱动键。
图7 系列旋挖钻机动力头
液压马达的高速旋转通过减速机减速以后，减速机的动力输入给动力箱中的齿轮轴，齿轮轴小齿轮与齿圈啮合，形成最后一级减速。与轮毂固定在一起的齿圈，在回转支承的支撑下被驱动旋转，轮毂上的键驱动钻杆旋转，实现钻机钻孔工作的旋转运动。
缓冲装置的作用：当钻孔深度超过第一层钻杆的长度时，下钻杆时会冲击动力头，特别是卡钻时的意外情况，冲击力更大，此时缓解对动力头的冲击，保护动力头不受到损坏。
滑移架是动力头的导向部件，通过联接板和销轴与动力箱固定，在对钻孔加压和对动力头起拔工况时，沿桅杆导轨导向。
压盘的作用是钻斗上提时与钻斗上的碰块相撞，打开钻斗卸渣。
220C旋挖钻机动力头匹配两种输出转速：一种是低速大扭矩，用于正常成孔作业；另一种是高速小扭矩，用于空载卸土。两种转速通过液压系统进行切换，切换时有3秒滞后延时。其它钻机没有高速甩土功能。
5、主卷扬
卷扬由液压减速机构、卷筒、卷扬支座、钢丝绳、绳套等组成，结构如图8。主卷扬的功能是提升或下放钻杆，是钻机完成钻孔工作的重要组成部分，其提升和下放钻杆的工作由液压系统驱动和控制。在钻机进行成孔工作时，须打开主卷扬制动器；使系统中主卷扬马达进、回油通道互相导通，卷扬机系统处于浮动状态，这样才能操作加压油缸对钻杆进行加压，以便钻杆顺利进行钻进。
图8 系列旋挖钻机主卷扬
6、辅卷扬
辅卷扬由液压减速机构、卷筒、卷扬支座、钢丝绳、绳套等组成。辅卷扬置于三角架内，其功能是吊装钻具以及其他不大于额定起重量的重物，是钻机进行正常工作的辅助起重设备。
7、加压装置
加压装置由加压油缸和动力头总成组成。
加压油缸固定于桅杆上，加压油缸活塞杆连接于动力头滑移架上。
8、钻杆部分：
一、钻杆的类型
根据钻孔时采用的钻进加压方式不同，钻杆分为三种类型：摩擦加压式钻杆（简称：摩擦杆）、机锁加压式钻杆（简称：机锁杆，又称：凯式钻杆）和组合加压式钻杆（简称：组合杆）。
摩擦式钻杆（见图1）一般用于较软地层的钻孔施工，可钻进淤泥层、泥土、（泥）砂层、卵（漂）石层。
摩擦式钻杆一般制成5节，1～4节杆每节钢管长13米。钻孔深度可达60米左右。
1、扁头2、一杆挡环3、第一节钻杆4、第二节钻杆5、第三节钻杆 6、第四节钻杆
7、第五节钻杆 8、减振器总成9、一杆外键 10、一杆内键 11、弹簧座（托盘）
12、钻杆弹簧13、方头14、销轴 图1 摩擦式钻杆
机锁式钻杆（见图2和图3）不但可用于软地层，也可用于较硬地层施工。机锁式钻杆可钻进淤泥层、泥土、（泥）砂层、卵（漂）石层和强风化岩层。机锁式钻杆一般制成4节，1～3节杆每节钢管长13米。钻孔深度可达50米左右。
1、扁头2、一杆挡环3、第一节钻杆4、第二节钻杆5、第三节钻杆6、第四节钻杆
7、减振器总成8、一杆外键 9、一杆内键10、弹簧座（托盘）11、钻杆弹簧
12、方头13、销轴
图2 固定点分段加压式机锁式钻杆
二、 钻杆结构
1、结构
名词解释
“钻杆节杆号”：旋挖钻机钻杆是由数节直径大小不等的钢管和内外键制成的杆套装而成，其各节杆的名称从外向里分别定义为：第1节杆；第2节杆；第3节杆…。
钻杆结构如图5（摩擦杆）
旋挖钻成孔掏渣筒沉渣处理施工工艺

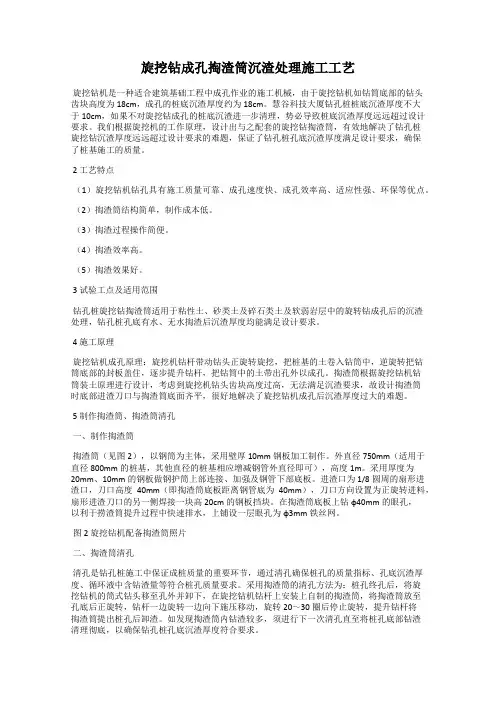

旋挖钻成孔掏渣筒沉渣处理施工工艺
旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械，由于旋挖钻机如钻筒底部的钻头齿块高度为18cm，成孔的桩底沉渣厚度约为18cm。慧谷科技大厦钻孔桩桩底沉渣厚度不大于10cm，如果不对旋挖钻成孔的桩底沉渣进一步清理，势必导致桩底沉渣厚度远远超过设计要求。我们根据旋挖机的工作原理，设计出与之配套的旋挖钻掏渣筒，有效地解决了钻孔桩旋挖钻沉渣厚度远远超过设计要求的难题，保证了钻孔桩孔底沉渣厚度满足设计要求，确保了桩基施工的质量。
2 工艺特点
（1）旋挖钻机钻孔具有施工质量可靠、成孔速度快、成孔效率高、适应性强、环保等优点。
（2）掏渣筒结构简单，制作成本低。
（3）掏渣过程操作简便。
（4）掏渣效率高。
（5）掏渣效果好。
3 试验工点及适用范围
钻孔桩旋挖钻掏渣筒适用于粘性土、砂类土及碎石类土及软弱岩层中的旋转钻成孔后的沉渣处理，钻孔桩孔底有水、无水掏渣后沉渣厚度均能满足设计要求。
4 施工原理
旋挖钻机成孔原理：旋挖机钻杆带动钻头正旋转旋挖，把桩基的土卷入钻筒中，逆旋转把钻筒底部的封板盖住，逐步提升钻杆，把钻筒中的土带出孔外以成孔。掏渣筒根据旋挖钻机钻筒装土原理进行设计，考虑到旋挖机钻头齿块高度过高，无法满足沉渣要求，故设计掏渣筒时底部进渣刀口与掏渣筒底面齐平，很好地解决了旋挖钻机成孔后沉渣厚度过大的难题。
5 制作掏渣筒、掏渣筒清孔
一、制作掏渣筒
掏渣筒（见图2），以钢筒为主体，采用壁厚10mm钢板加工制作。外直径750mm（适用于直径800mm的桩基，其他直径的桩基相应增减钢管外直径即可），高度1m。采用厚度为20mm、10mm的钢板做钢护筒上部连接、加强及钢管下部底板。进渣口为1/8圆周的扇形进渣口，刀口高度40mm（即掏渣筒底板距离钢管底为40mm），刀口方向设置为正旋转进料，扇形进渣刀口的另一侧焊接一块高20cm的钢板挡块。在掏渣筒底板上钻φ40mm的眼孔，以利于捞渣筒提升过程中快速排水，上铺设一层眼孔为φ3mm铁丝网。
钻机组成及各部分的工作原理
钻机组成及各部分的工作原理
钻机是一种用于地下或水下钻探的设备，它由多个部分组成，每个部分都有着特定的工作原理。本文将从整体结构和各部分的工作原理两个方面来介绍钻机。
一、钻机的整体结构
钻机通常由底座、钻杆、钻头、钻具、钻杆回转系统、提升系统、驱动系统和控制系统等部分组成。
1. 底座：钻机的底座是支撑整个机器的基础，具有稳定性和承重能力。它通常由钢铁材料制成，能够承受高强度的工作环境。
2. 钻杆：钻杆是将动力传递给钻头的关键部分，由多根连接在一起的钢管组成。钻杆的长度和直径根据钻探深度和孔径大小来确定。
3. 钻头：钻头是钻机的工作部分，通过旋转和冲击地层来实现钻探的目的。钻头通常由合金钢制成，具有较强的硬度和耐磨性。
4. 钻具：钻具是连接钻杆和钻头的部分，可以使钻杆和钻头保持连接并传递动力。钻具通常包括套管、钻铤和钻杆接头等。
5. 钻杆回转系统：钻杆回转系统是使钻杆和钻头产生旋转运动的部分。它通常由液压系统和传动装置组成，能够提供足够的扭矩和转速。
6. 提升系统：提升系统用于控制钻杆的上下运动，实现钻杆的进给和回收。它通常由液压缸、钻塔和卷筒等组成，能够实现高效的提升作业。
7. 驱动系统：驱动系统是提供动力给钻机各部分的关键部分，通常由柴油机或电动机等驱动装置组成。驱动系统能够提供足够的功率和转速，满足钻机的工作需求。
8. 控制系统：控制系统是对钻机进行操作和控制的部分，通常由液压系统、电气系统和自动控制装置等组成。控制系统能够确保钻机的稳定运行和安全作业。
二、钻机各部分的工作原理
1. 钻杆和钻头：钻杆通过钻具连接在一起，传递驱动力给钻头。钻头在旋转的同时，利用冲击力将地层破碎，实现钻探的目的。
2. 钻杆回转系统：钻机的液压系统和传动装置提供足够的扭矩和转速，使钻杆和钻头产生旋转运动。旋转运动可使钻头均匀地破碎地层，提高钻探效率。
3. 提升系统：提升系统通过液压缸、钻塔和卷筒等实现钻杆的上下运动，控制钻杆的进给和回收。进给过程中，钻杆将钻头推入地层；回收过程中，钻杆将钻头从地层中取出。
旋挖桩机的工作原理
旋挖桩机的工作原理
旋挖桩机是一种常用于建筑工程、桥梁工程、港口工程等的工程机械设备。它的工作原理如下：
1. 桩机主要由底座、转台、斗杆和斗杆托架组成。底座提供了桩机的稳定支撑，并通过液压系统提供动力。转台使斗杆可以360度旋转，方便斗杆的运作。
2. 斗杆具有对桩进行钻孔或挖掘的功能。斗杆托架与斗杆连接，提供了稳定的支撑。
3. 在斗杆上安装有钻具，用于钻孔。钻具通常由槽卡、转接杆和钻杆组成。槽卡可以将钻杆和转接杆连接起来，并通过旋转将动力传递到钻杆。钻杆则用于将动力传递给桩，以实现钻孔或挖掘的目的。
4. 当斗杆旋转时，钻具开始在地面上进行旋转，驱动桩入土中。在旋转的过程中，斗杆通过推进油缸不断向下推进，使桩一点点下沉。
5. 当桩达到预定的深度或设计要求时，停止钻掘，将桩机从钻孔中取出。
总结而言，旋挖桩机利用斗杆进行旋转和推进的动作，驱动钻具进行钻孔或挖掘，从而完成桩的施工工作。
常见工程钻机种类及工作原理
常见工程钻机种类及工作原理
1.旋挖钻机：
旋挖钻机是一种常见的工程钻机，主要用于土壤或软岩的钻探和钻孔施工。其工作原理是通过旋转钻杆，驱动钻头在地面或土层下进入地面，进行开放式的钻探和孔洞挖掘作业。旋挖钻机通过改变钻头的类型和结构，以适应不同地质环境下的钻探要求。
2.水洗钻机：
水洗钻机是一种常用的工程钻机，主要用于钻取地下水的水井和岩心钻取。其工作原理是通过高压水流将岩层碎屑冲刷出钻孔，然后将钻杆下放，继续进行钻孔作业。水洗钻机一般配备岩心采集器，可以快速采集地质岩芯样品，用于地质勘探和工程设计。
3.螺旋钻机：
螺旋钻机是一种常见的工程钻机，主要应用于岩土地质工程中的基桩、钢管灌注桩等施工。其工作原理是通过旋转内中空的钻杆，驱动螺旋岩头进入地层，通过挖掘和推土的方式将岩土材料移除，同时形成一个稳定的钻孔。螺旋钻机在施工过程中还可以通过注浆技术实现地层固结和强化的效果。
4.花岗岩钻机：
花岗岩钻机是一种专用的工程钻机，主要用于花岗岩和其他坚硬岩石的钻孔作业。其工作原理是通过高速旋转的花岗岩钻头，携带硬质合金刀片在岩石中进行挖掘。花岗岩钻机一般采用液压或气动驱动方式，具有高效、精确、安全的特点。 5.方案钻机：
方案钻机是一种常见的地下工程钻机，主要用于地下钻孔和孔洞施工。其工作原理是通过旋转钻杆，驱动方案钻头在地下水平面或向下钻探进入地下，进行孔洞挖掘作业。方案钻机通常具有强大的钻进力和稳定的孔洞质量，适用于复杂的地下工程环境。
以上是常见的几种工程钻机及其工作原理。工程钻机种类繁多，根据不同的施工需求和地质情况，选择合适的钻机类型可以提高施工效率和质量。
旋挖钻扩底钻孔桩原理和流程

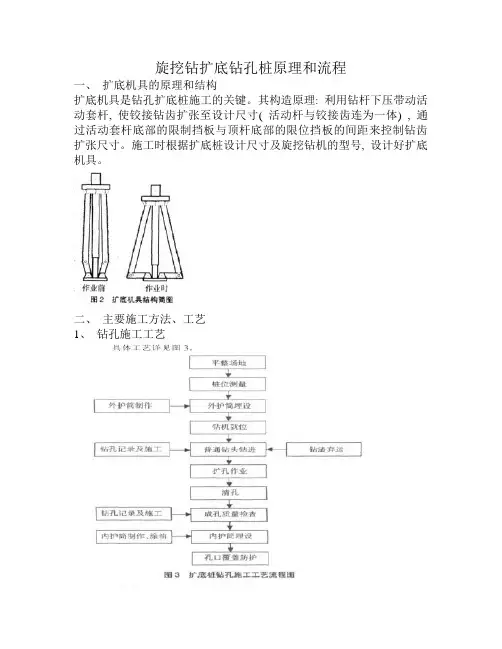

旋挖钻扩底钻孔桩原理和流程
一、 扩底机具的原理和结构
扩底机具是钻孔扩底桩施工的关键。其构造原理: 利用钻杆下压带动活动套杆, 使铰接钻齿扩张至设计尺寸( 活动杆与铰接齿连为一体) , 通过活动套杆底部的限制挡板与顶杆底部的限位挡板的间距来控制钻齿扩张尺寸。施工时根据扩底桩设计尺寸及旋挖钻机的型号, 设计好扩底机具。
二、 主要施工方法、工艺
1、 钻孔施工工艺
2、 钻孔施工
⑴、 施工准备
①场地平整。为减小施工对冻土环境的扰动破坏, 本着“宁填勿挖”的原则对施工场地进行垫平和压实。
②测量定位。根据桩位测量精度要求准确放样, 并设置护桩, 以便随时对桩位和成孔质量进行检查。
③人员、设备、机具进场到位。
④钢护筒制作与安装。为解决桩周上部冻土暴露融化、滑塌, 护筒埋设采用内外双钢护筒。外钢护筒制作时按直径较桩径大30cm~40cm 制作,
内钢护筒按直径较桩径大10cm 制作。外护筒在埋设时采用旋挖钻机旋转压入地面。灌注混凝土后外护筒拔出循环使用。内护筒成孔后安装, 灌注后不拔出成为永久性钢护筒。为减小冻胀和热融引起桩的切向力对桩的影响,内护筒外侧涂刷1cm 厚渣油, 且其底部要埋入冻土上限以下0.5m。
⑵ 钻机就位
履带式旋挖钻机自行到位, 钻机钻头与桩位对位, 其位置偏差不大于2cm。钻机一旦就位, 成孔前不得随意移动。
⑶ 钻孔及扩底
①钻孔前, 首先将钻机纵横调平, 调直桅杆, 确保其垂直度。
②利用旋挖钻斗按正常钻孔工艺钻至不扩底桩底设计标
高( 即扩底桩变截面位置标高) 。
③将钻杆提出孔外, 用扩底钻具替换平台钻头先将扩底钻放至孔底, 并从护筒顶向上量出钻头伸缩杆长度标在钻杆上。
④进行慢速旋转和下压, 使扩底钻缓慢张开并进行扩底作业, 当其完全张开时, 钻杆上标记正好与护筒顶同高度。
⑤ 钻头完全张开后, 在原位不加压快速旋转10min 左右,停止旋转并向上匀速提出钻头。
旋挖钻动力头工作原理
旋挖钻动力头工作原理
今天咱们来唠唠旋挖钻动力头那点事儿。这旋挖钻动力头啊，就像是旋挖钻机的超级心脏，厉害着呢！
咱先说说这动力头的结构。它就像一个小世界，里面有好多小零件，每个零件都有自己的小任务。最显眼的就是那个大马达啦，这马达就像个大力士，是动力的源泉。它一转起来呀，那劲头可足了。然后呢，还有各种齿轮呀、传动轴之类的。这些小部件就像是一群小伙伴，互相配合着，把马达的力量传递出去。
你想啊，当旋挖钻开始工作的时候，动力头的马达就开始欢快地转动起来。就好像是一个充满活力的舞者，在自己的舞台上开始表演。这个转动的力量呢，通过那些齿轮和传动轴，就像接力赛一样，一级一级地传递下去。这时候，动力头下面连接着的钻杆就开始跟着转动啦。
钻杆转动起来可不得了，它就像一个超级大钻头的好伙伴，带着钻头往地下钻。那钻头呢，就像一个勇往直前的小战士，在地下开辟道路。动力头的转动力量让钻杆带着钻头快速地旋转，就这么不停地转啊转，就把地下的土或者岩石给搅碎啦。
这里面还有个小秘密哦。动力头在转动的时候，它的转速是可以调整的。就像是汽车可以换挡一样。如果遇到比较松软的土地，那就可以把转速调快一点，这样就像小铲子快速挖土一样，效率可高了。要是碰到硬邦邦的岩石呢，就把转速稍微调慢一点，让钻头有足够的力量去啃那些硬石头。这就像是拳击手，面对不同的对手，调整自己出拳的速度一样聪明。
而且呀，动力头在工作的时候，它还得承受很大的压力呢。你想啊，钻头在地下钻的时候，会遇到各种各样的阻力。这时候动力头就得稳稳地顶住，就像一个坚强的护盾。它不能被那些压力给弄变形或者坏掉，要是它出了问题，那整个旋挖钻可就没法好好工作啦。
再说说动力头和钻杆之间的连接。这连接得特别紧密，就像两个好伙伴手拉手一样。这样才能保证在动力头转动的时候，钻杆能稳稳地跟着转，不会出现那种松松垮垮的情况。要是它们连接不紧，那力量就不能很好地传递下去，就像跑步的时候鞋带松了，肯定跑不快呀。
第一章 旋挖钻机的介绍
1 第一章 绪论
1.1 旋挖钻机简介及发展历史
旋挖钻机因其效率高、污染少、灵活机动、功能组合多的特点，适应综合发展的需求，在国内外的现浇混泥土灌注桩施工中已占据主力机型的位置。旋挖钻机的英文名称为Rotary
Drilling Rig，一般适应于黏土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。对于具有大扭矩动力头和自动内锁式伸缩式钻杆的钻机，可以适应微风化硬岩的施工。为了满足施工要求，旋挖钻机底盘和工作装置的配置具有装机功率大，输出扭矩大，机动灵活、多功能、施工效率高等特点。目前，旋挖钻机最大钻孔直径为3m，最大钻孔深度达120m，最大钻孔扭矩为620KN*m。
1.1.1旋挖钻掘工程的历史及工法优势
（1）岩土钻掘工程的渊源和发展概况
随着科技进步和经济发展，岩土钻掘工程在国民经济中发挥着越来越大的作用。目前，其广泛应用于：①矿产资源勘探和部分矿产的开采；②水文地质勘探和水井钻③工程地质勘查和生态环境研究；④地质灾害的防治和环境的治理；⑤工民建和道路桥梁的基础工程；⑥国防工程及海岸工程；⑦科学钻探；⑧非开挖地下管线施工技术。
（2）旋挖钻掘的工法优势
①广泛的适应性
②良好的环保性
③提高灌注桩的承载力
1.1.2旋挖钻机用途
旋挖钻机是一种取土成孔灌注桩施工机械，靠钻杆带动回转斗旋转切削土，然后提升至孔外缷土的周期性循环作业。
旋挖钻机采用的是多用途模块式设计，可用于多种桩的施工。
（1） 灌注桩
旋挖钻机是垂直桩和斜桩的常用钻孔设备，一般用于直径大于500mm灌注桩施工，除此之外，还可以配置长螺旋钻具、全套管与冲抓斗、液压抓斗、反循环钻具、高压旋喷机具等，用于螺旋钻孔灌注桩、钻孔扩底灌注桩、潜水钻成孔灌注桩、反循环钻成孔灌注桩、贝诺特灌注桩、振动冲击沉管桩等灌注桩的施工。
2 （2） 咬合桩
随着高层建筑、地下工程的不断增加，旋挖钻机配置短螺旋、钻头、振动锤等工具，可用于基抗支护咬合桩施工。
旋挖钻孔法施工工艺
旋挖钻孔法施工工艺
1 前言
旋挖钻机是一种适合在土建工程基础施工中快速成孔作业的施工机械,具有装机功率大、输出扭矩大、轴向压力大、机动灵活、施工效率高等特点，适应我国大部分地区的土壤地质条件.其成孔工艺广泛应用于铁路、公路桥梁、市政建设、高层建筑等地基基础钻孔灌注桩工程。
2工艺特点
（1）旋挖钻机采用动力头形式，其工作原理是用短螺旋钻头或旋挖斗,利用强大的扭矩直接将土或砂砾等钻碴旋转挖掘，然后快速提出孔外，在不需要泥浆护壁的情况下,可实现干法施工，即使在特殊地层需要泥浆护壁的情况下，泥浆也只起支护作用，钻进中的泥浆含量相当低，这使污染源大大减少,降低了施工成本，改善了施工环境，成孔效率高。噪音低、振动小、污染小，非常适于在繁华市区施工.
（2）伸缩式钻杆的使用,避免了钻杆的频繁装配，减轻了劳动强度，加快了工程进度。由于钻头的拆卸方便，可以根据土层的变化和钻进的需要随时更换钻头,加快了钻进速度，扩大了工艺的适用范围。
（3）由于旋挖钻机的特殊成孔工艺，它仅需要静压泥浆作护壁，所采用的泥浆一般用膨润土、火碱、纤维素等配置,在孔壁不形成厚的泥皮。此外由于钻头的多次上下往复,使孔壁粗糙、不易产生缩径,旋挖钻孔灌注桩的承载能力有所提高.
（4）钻机的安装比较简单,在施工场地移动比较快捷方便。
3适用范围
旋挖钻机一般适用于粘土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。
不适用的地层为含有强承压水的土层及岩层.
目前，旋挖钻机的最大钻孔直径为3m，最大钻孔深度达120m.
4机械性能及参数
目前，生产旋挖钻机的厂家众多。国内生产旋挖钻孔机厂商有十余家，主要有徐工的RD系列钻机、山河智能SWDM系列旋挖钻机、三一的SR系列旋挖钻机、河北石家庄煤矿机械公司XZ—20A型旋挖钻机等，另外杭州天锐、北方重汽、哈尔滨四海等公司,国内这些公司的产品与发达国家的同类产品相比还有一定的差距.国外主要生产厂商有:德国宝峨（BG系列）、意大利土力（R系列)、意大利MAIT（HR系列）、意大利IMT（AF系列)、以及芬兰永腾（JUNTTAN)、日本日立等公司.国外旋挖钻机产品中最大扭矩可达620kN·m,发动机功率达448kW,钻孔直径3～4m，钻深120m。
三一205旋挖钻机旋挖操作说明
三一205旋挖钻机旋挖操作说明
三一205旋挖钻机是一种用于土壤和岩石钻探的工程机械设备。下面将详细介绍三一205旋挖钻机的旋挖操作说明。
一、钻机的基本结构
三一205旋挖钻机由底盘、上架、回转机构、行走机构、液压系统、电气系统等组成。底盘负责支撑整机的重量，上架上安装有主机、钻杆等设备。回转机构实现钻杆的回转，行走机构实现钻机的移动。液压系统提供动力和控制钻机的各项动作，电气系统则负责驱动电机、控制仪表等。
二、操作前的准备
1. 检查钻机的各项部件是否完好，特别是液压系统、电气系统等是否正常工作。
2. 检查液压油、润滑油的油位是否足够，是否需要添加或更换。
3. 清理工作区域，确保没有障碍物，以免影响钻机的正常操作。
三、操作步骤
1. 将钻杆按照需要的长度组装好，并安装到上架上。
2. 将钻杆插入钻孔中，通过回转机构控制钻杆的回转方向和速度，开始钻探。
3. 在钻杆下方放置泥浆泵，通过泥浆泵将钻孔中的泥浆抽出，保持钻孔的稳定。 4. 当钻杆钻进地层时，通过液压系统提供的推力，将钻杆推进，同时控制回转机构使钻杆保持回转。
5. 当达到设计的钻孔深度后，停止钻探，并慢慢将钻杆回收。
6. 将泥浆泵抽出的泥浆清理干净，使钻孔恢复原状。
7. 检查钻探的质量，如需要可以进行岩芯取样等工作。
8. 操作完成后，关闭钻机的电源和液压系统，进行清洁和维护工作。
四、安全注意事项
1. 操作人员应熟悉钻机的结构和操作规程，并严格按照操作手册进行操作。
2. 在操作过程中，应注意安全距离，避免发生意外。
3. 在钻探过程中，应及时清理钻孔中的泥浆，以保持钻孔的稳定。
4. 在操作前应检查液压油、润滑油等的油位，确保正常工作。
5. 在操作过程中，如发现异常情况应及时停止操作，并进行检修和维护。
三一205旋挖钻机是一种功能强大、操作简便的钻探设备。通过正确的操作和维护，可以提高钻探的效率和质量，为工程建设提供可靠的技术支持。
旋挖钻动力头工作原理 2
旋挖钻动力头工作原理
朋友，今天咱们来唠唠旋挖钻动力头的工作原理，这可是个很有趣的东西呢！
旋挖钻动力头啊，就像是旋挖钻机的“心脏”，它可是有着超级重要的地位。你看啊，这个动力头主要是由电机或者液压马达来提供动力的。就好比人要干活得有力气一样，动力头干活也得有动力来源呀。电机或者液压马达就像一个大力士，源源不断地输出力量。
那这个动力头是怎么把这些动力转化成实际的工作能力的呢？这就涉及到它内部的一些巧妙构造啦。它里面有一系列的齿轮和传动装置。想象一下，就像一群小伙伴手拉手，把力量从一个地方传递到另一个地方。这些齿轮呀，大齿轮带着小齿轮，小齿轮又连着其他的部件，就这么一环扣一环地把动力进行转换和放大。比如说，电机转起来的时候，通过齿轮的啮合，转速可能会改变，扭矩也会发生变化。这就像你骑自行车的时候，不同的齿轮搭配，你踩踏板的力量会被转化成不同的速度和爬坡能力一样。
再说说动力头的钻杆连接部分吧。动力头要把动力传递给钻杆，让钻杆能够深入地下进行钻孔作业。这连接的地方啊，就像是两个人手牵手，得紧紧地握住才行。它有着特殊的连接结构，能够确保动力有效地传递，而且在钻杆旋转和钻进的时候，还能保持稳定。如果这个连接不牢固，那就像两个人拉手的时候老是松开，那还怎么好好干活呀，对不对？
在钻孔的时候，动力头带动钻杆旋转。这个旋转可不得了，就像一个超级厉害的螺旋桨。钻杆上的钻头在动力头的驱动下，高速地旋转起来。钻头就像一个小尖兵，一头扎进土里或者岩石里。它一边旋转，一边往下钻，就像我们用螺丝锥拧螺丝一样，只不过这个规模可大多了。而且呀，动力头还能根据不同的地质情况调整转速和扭矩呢。如果遇到比较松软的泥土，它可能就转得快一点，轻松地就把泥土搅碎带出来了。要是碰到硬邦邦的岩石，那它就会加大扭矩，就像一个大力士憋足了劲，一点一点地把岩石啃碎。 还有啊，动力头在工作的时候，它的冷却系统也很重要呢。你想啊，它一直在那里拼命干活，就像一个人不停地跑步，肯定会发热的。如果太热了，它就会像人中暑一样，干不动活了。所以它有专门的冷却装置，可能是冷却液循环，也可能是风冷，就像给动力头扇扇子或者给它洗冷水澡一样，让它能一直保持良好的工作状态。
