随钻密度测井仪刻度与校正解析
随钻密度测井仪刻度与校正解析
摘 要：本文结合密度仪器的刻度和校正理论，对随钻密度测井仪的刻度和数据校正做一个简略的分析和论述，目的在于认识并理解刻度和校正的原理和方法，清晰刻度的作用和意义，最终在工作中体现为更有效更切实的完成对随钻密度测井仪的维保工作。
关键词：随钻 密度 岩性 刻度 原理 方法 目的
引言：
密度测井仪的基本工作原理是通过安装在仪器上的放射源（铯137）向地层发射特定能量的伽射线，伽射线穿过地层损失部分能量，在远近极接收到两组能量不同的射线，呈现不同的能谱分布。不同密度的地层使伽马射线损失的能量也不同，导致极接收到的伽马射线在能谱上的分布不同，通过分析能谱从而确定出地层密度。
刻度方法：
刻度就是把需要刻度的仪器放在已知介质数值的刻度装置中进行标定，得出关系曲线的过程。
其中N 为单位时间内伽射线的记数，X 为伽马射线发射极至接收极的距离，N0 为单位时间内发射极所发射伽马射线的数量，ρb 为地层的密度，μ 为一常数，其数值决定于伽马射线与地层内电子碰撞的可能性。
当不存在间隙时且扶正器紧贴井壁时，远、近接收的直观密度数值相同，并且等于地层密度，不同地层密度的点落在一条直线上，我们称之为SPINE（“脊”）。扶正器和地层之间存在泥浆时，长源距和短源距的计数就会改变，并使标绘的点偏离“脊”线。对较轻的泥浆，点子偏向脊的右侧，对较重的泥浆则偏向脊的左侧。通过标绘同一地层密度而不同泥浆间隙的测量值就得出下图2中的“肋”线，远接收密度值和近接收密度值确定的点（A）沿该点所在的肋线投影到脊线上从而进行密度校正。其中，线段AB长度对应的就是需要校正值（Δρ）脊线上投影点（B）的值就是对泥浆间隙校正后的值（ρb）。
通过脊肋图2，从中得到校正值Δρ和ρFar、ρNear之间直接的曲线关系， 设ρFar-ρNear=x 以其作为坐标横轴，以间隙校正参数SOC（ρFar-ρNear）作为坐标纵轴，x 与SOC的关系在坐标系中是一条曲线，该曲线可用一个多项式表示：SOC=a+bx+cx2+dx3 ；每支仪器出厂时，都会在实验室中利用已知密度的材料、间隙和液体比重，测量出相应的远、近接收极的直观密度，再根据脊肋图的校正原理，在坐标系中描出一个与之对应的校正点，这样，改变材料和间隙及液体密度多次测量，可描绘出一条x 和SOC 的关系曲线，同时多项式中a、b、c、d 的数值可确定，这样就得到了最直接的校正方式。这几个校正系数会一直存储在仪
器内存中，在每次的数据校正中使用。
总结：
通过分析随钻岩性密度测井仪的刻度和数据校正，得出为保证仪器测量数据的稳定性，就必须先保证刻度参数的可靠性，因此，理论上是要经常对仪器做刻度。另外，我们应该不止限于对刻度的认知，而是透过刻度来判断仪器的性能，甚至可以查找仪器存在的故障。
参考文献：
[1]《Stabilized Litho Density （SLD） Sensor Manual》
石油工程技术 钻井液密度计校准操作规程
钻井液密度计校准操作规程
1范围
本标准规定了钻井液密度计（以下简称密度计）自检检定程序。
本标准适用于新制造、使用中和修理后密度计的检定。
本标准所规定的密度计可用来检测泥浆、压井液、水泥浆等液体密度。
2规范性引用
SY/T6676-2007中华人民共和国石油天然气行业标准——《钻井液密度计校准方法》。
3程序内容
3.1外观检查
3.1.1密度计应标明：名称、型号、分度值、制造厂名、制造编号和出厂日期等。
3.1.2液杯、杯盖、杠杆和底座应有统一的出厂编号或配套。
3.1.3密度计（含所有附件）表面应光洁，不得有剥落、碰伤及划痕，各紧固件不得有松
动、损伤。
3.1.4杠杆上的刻度应清晰，刻线垂直于杠杆，间隔均匀，分度值为0.01g/cm³。
3.1.5刀口和刀承应光洁，不得有毛刺、裂纹和显见的砂眼。刀口和刀承接触后，杠杆摆
动应灵活。
3.1.6游码在杠杆上移动应平稳、灵活。
3.1.7杯盖与杯口配合适中，盖孔畅通。
3.1.8底座的底面平整。
3.2水准泡检查
气泡在使用范围内应能均匀移动，无肉眼可察觉出的停滞和跳动现象，并与密度计杠
杆安装时保持水平。
3.3液杯容量校准
3.3.1将液杯及杯盖清洗晾干，向杯内缓慢注满蒸馏水，除去气泡，轻轻旋转，盖严杯盖，
擦干杯及杯盖外表面，取下杯盖，将杯盖底面的蒸馏水刮入杯内，将杯内蒸馏水倒入烧杯
内，用天平称量蒸馏水质量，再加上杯及杯盖内表面的残留量（一般胶木制杯取0.21g，金
属制杯取0.32g），得出杯容纳蒸馏水的质量。
3.3.2用温度计测水温，查阅水密度值表（参见表1），按下式计算液杯容量。V=(mz+mb)/ρ
V=液杯容量，ml;
mz=液杯内蒸馏水的质量，g;
mb=液杯和杯盖内的残留量，g;
ρ=液杯内蒸馏水的密度值，g/cm³。
3.3.3计算得出的杯容量，应为（140±1）ml。
3.4灵敏限校准
3.4.1将密度计清洗晾干。在杯中放入替代物（校准专用替代砝码），移动游码至上限值
附近，使杠杆平衡（气泡位于中线）。

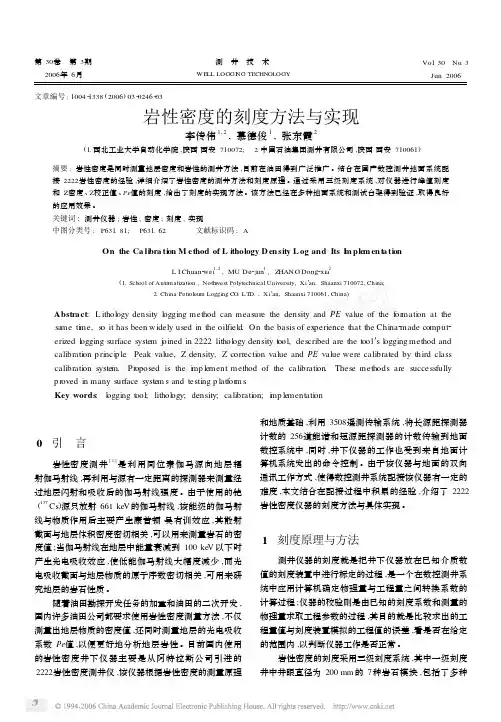

岩性密度的刻度方法与实现
第
30卷 第
3期
2006年
6月测 井 技 术
WELLLOGGINGTECHNOLOGYVol.30
No.3Jun2006
文章编号
:1004Ο
1338(
2006)
03Ο
0246Ο
03
岩性密度的刻度方法与实现
李传伟1,2
,慕德俊1
,张东霞2
(
1.西北工业大学自动化学院
,陕西西安
710072;
2.中国石油集团测井有限公司
,陕西西安
710061)
摘要
:岩性密度是同时测量地层密度和岩性的测井方法
,目前在油田得到广泛推广。结合在国产数控测井地面系统配
接
2222岩性密度的经验
,详细介绍了岩性密度的测井方法和刻度原理。通过采用三级刻度系统
,对仪器进行峰值刻度
和
Z密度、
Z校正值、
Pe值的刻度
,给出了刻度的实现方法。该方法已经在多种地面系统和测试台架得到验证
,取得良好
的应用效果。
关键词:
测井仪器
;岩性
;密度
;刻度
;实现
中图分类号
:P631.81;
P631.62 文献标识码
:A
OntheCalibrationMethodofLithologyDensityLogandItsImplementation
LIChuan2
wei1,2
,MUDe2
jun1
,ZHANGDong2
xia2
(
1.SchoolofAutomatization,NothwestPolytechnicalUniversity,Xi′
an,Shaanxi710072,China;
2.ChinaPetroleumLoggingCO.LTD.,Xi′
an,Shaanxi710061,China)
Abstract:Lithologydensityloggingmethodcanmeasurethedensityand
PEvalueoftheformationatthe
sametime,soithasbeenwidelyusedintheoilfield.OnthebasisofexperiencethattheChina2
madecomput2
erizedloggingsurfacesystemjoinedin2222lithologydensitytool,describedarethetool′

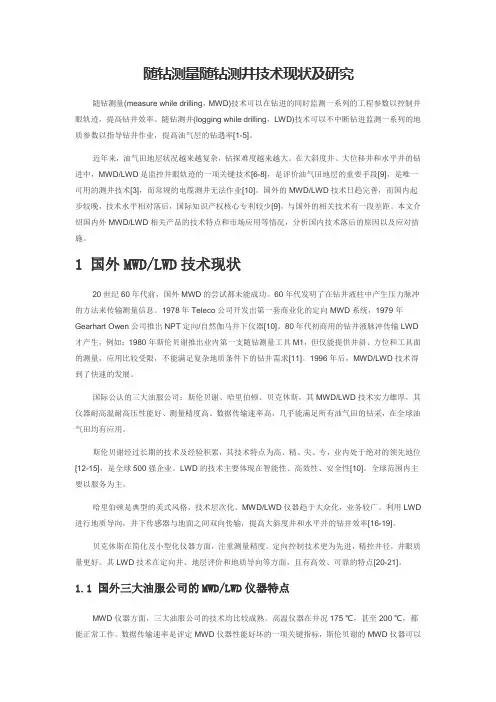

随钻测量随钻测井技术现状及研究
随钻测量随钻测井技术现状及研究
随钻测量(measure while drilling，MWD)技术可以在钻进的同时监测一系列的工程参数以控制井眼轨迹，提高钻井效率。随钻测井(logging while drilling，LWD)技术可以不中断钻进监测一系列的地质参数以指导钻井作业，提高油气层的钻遇率[1-5]。
近年来，油气田地层状况越来越复杂，钻探难度越来越大。在大斜度井、大位移井和水平井的钻进中，MWD/LWD是监控井眼轨迹的一项关键技术[6-8]，是评价油气田地层的重要手段[9]，是唯一可用的测井技术[3]，而常规的电缆测井无法作业[10]。国外的MWD/LWD技术日趋完善，而国内起步较晚，技术水平相对落后，国际知识产权核心专利较少[9]，与国外的相关技术有一段差距。本文介绍国内外MWD/LWD相关产品的技术特点和市场应用等情况，分析国内技术落后的原因以及应对措施。
1 国外MWD/LWD技术现状
20世纪60年代前，国外MWD的尝试都未能成功。60年代发明了在钻井液柱中产生压力脉冲的方法来传输测量信息。1978年Teleco公司开发出第一套商业化的定向MWD系统，1979年Gearhart Owen公司推出NPT定向/自然伽马井下仪器[10]。80年代初商用的钻井液脉冲传输LWD才产生，例如：1980年斯伦贝谢推出业内第一支随钻测量工具M1，但仅能提供井斜、方位和工具面的测量，应用比较受限，不能满足复杂地质条件下的钻井需求[11]。1996年后，MWD/LWD技术得到了快速的发展。
国际公认的三大油服公司：斯伦贝谢、哈里伯顿、贝克休斯，其MWD/LWD技术实力雄厚，其仪器耐高温耐高压性能好、测量精度高、数据传输速率高，几乎能满足所有油气田的钻采，在全球油气田均有应用。
斯伦贝谢经过长期的技术及经验积累，其技术特点为高、精、尖、专，业内处于绝对的领先地位[12-15]，是全球500强企业。LWD的技术主要体现在智能性、高效性、安全性[10]。全球范围内主要以服务为主。
感应测井仪器的刻度原理及方法
石油仪器 ＰＥＴＲＯＬＥＵＭ ＩＮＳＴＲＵＭＥＮＴＳ ２０１１年Ｏ２月
・仪器设备・
感应测井仪器的刻度原理及方法
袁吉祥 吴少威 贺红民 韩金玉 钟晓勤
（中国石油测井有限公司长庆事业部陕西高陵）
摘 要：感应测井仪是现在使用比较频繁的一种电法仪器，刻度是一支仪器测出优等曲线的前提，文章就是以Ｅｌｌｏｇ
系统中使用的ＤＩＦ５５２０感应仪器为基础，从感应仪器测井的基本原理出发，从线圈系和电子线路两个角度阐述了仪器刻 度的原理和方法。
关键词：感应测井；线圈系；刻度；有用信号；无用信号
中图法分类号：Ｐ６３１．６＋２ 文献标识码：Ｂ 文章编号：１００４—９１３４（２０１１）０１—００４２．０４
Ｏ引 言
测井仪器的刻度有三个目的：通过确立测量值与 工程值之间的转换关系建立起高精度的测量地层储集
参数的基础；检查井下仪器的线性及稳定性；检查井下
仪器的工作是否正常。所以刻度对每种仪器都是至关
重要的。本文主要从仪器本身的测井原理出发，从线
圈系和线路两个角度来阐述感应仪器刻度的原理和方
法。
１感应测井的原理…
实用的感应测井仪式是采用聚焦线圈系的感应测
井仪。由于聚焦线圈系可以看成是几个双线圈系组合
而成的，因此在说明感应测
井原理时，仍以双线圈系感
应测井的原理为例。双线
圈系感应测井仪的测井原
理图如图１所示。 为发
射线圈，尺为接收线圈，两
个线圈相隔一定距离固定
在芯棒上。当给发射线圈
一个幅度和频率均恒定的
正弦交流电流ｉ时，在其周 围地层中便会产生出一个 图１感应测井原理
交变的电磁场 。。在该电磁场的作用下，地层中就会
感应出许多的环绕井轴的感生电流ｉ。（涡流）。由于 ｉ．是交变电流，因此它也可以形成一个交变的电磁场
西２， ２又叫二次电磁场。由于二次电磁场的存在，在
接收线圈 中便产生了感生电动势ｅ ，又因为ｅ 与地
层电导率有关，故称ｅ 为有用信号，同时， 。也可以 直接在接收线圈 中产生一个感生电动势ｅ０，与地层
感应测井仪器的刻度原理及方法 2
- 1 - 感应测井仪器的刻度原理及方法
一、感应测井仪器的刻度原理
感应测井仪器（Induction Well Logging Instruments）是对井下介质的电磁属性进行测量，测量结果反映出井下介质的物理和化学性质。
感应测井仪器的刻度是指将测量结果标定到一定单位，以便读者了解其意义，进行数据分析和解释，从而提高测井的精度。
感应测井仪器的刻度原理是：先建立一定尺度的棒图，将纵坐标的标尺设定为测量结果，横坐标的标尺设定为单位值，再根据测量结果对横轴进行标定，最后将纵轴标尺设定为单位值即可完成测井仪器的刻度。
二、感应测井仪器的刻度方法
（1）直接刻度法
直接刻度法是使用一组标准样品，然后把相同的样品放入测量仪器里面，通过比较测量值，把人为设定的一组标准样品标定到单位值，从而实现仪器的刻度。由于使用标准样品，因此仪器的刻度精度较高，但需要准备大量标准样品，成本较高，并且每次测量都要测试标准样品，这可能影响仪器的精度，而且测试样品的数量多，费用也会相应增加。
（2）间接刻度法
间接刻度法是依据某种物理规律，利用仪器计算出的测量结果自动标定到单位值，从而实现仪器的刻度。由于不需要消耗大量标准样 - 2 - 品，只需要简单的计算，因此其刻度精度不会因为测量次数的多少而变化，而且成本较低，是一种比较理想的刻度方法。

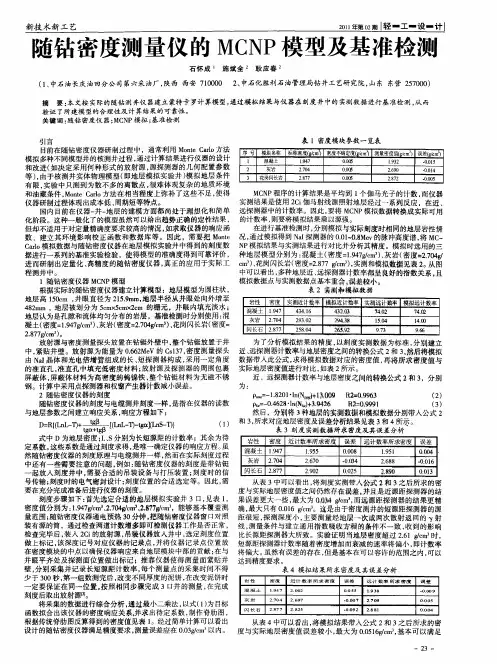

随钻密度测量仪的MCNP模型及基准检测
新技术新工艺 ２０１１年第０２期ｌ轻一工一设一计
随钻密度测量仪的ＭＣＮＰ模型及基准检测
石怀成，施斌全ｚ耿应春
（１、中石油长庆油田分公司第六采油厂，陕西西安７１００００ ２、中石化胜利石油管理局钻井工艺研究院，山东东营２５７０００）
摘要：本文按实际的随钻测井仪器建立蒙特卡罗计算模型，通过模拟结果与仪器在刻度井中的实测数据进行基准检测，从而
验证了所建模型的合理性及计算结果的可靠性。
关键词：随钻密度仪器；ＭＣＮＰ模拟；基准检测
引言 目前在随钻密度仪器研制过程中，通常利用Ｍｏｎｔｅ Ｃａｒｌｏ方法
模拟多种不同模型井的核测井过程，通过计算结果进行仪器的设计 和改进（如决定采用何种形式的放射源，源探测器的几何配置参数
等），由于核测井实体物理模型（即地层模拟实验井）模拟地层条件
有限，实验中只测到为数不多的离散点，很难体现复杂的地质环境
和油藏条件。Ｍｏｎｔｅ Ｃａｒｌｏ方法在相当程度上弥补了这些不足，使得
仪器研制过程体现出成本低、周期短等特点。 国内目前在仪器一井一地层的建模方面都尚处于理想化和简单
化阶段。这种一般化了的模型虽然可以给出趋势正确的定性结果， 但却不适用于对定量精确度要求较高的情况。如求取仪器的响应函
数、建立其环境影响校正函数和数据库等。因此，需要把Ｍｏｎｔｅ Ｃａｒｌｏ模拟数据与随钻密度仪器在地层模拟实验井中得到的刻度数
据进行一系列的基准实验检验，使得模型的准确度得到可靠评价，
进而研制出定量化、高精度的随钻密度仪器，真正的应用于实际工
程测井中。
１随钻密度仪器ＭＣＮＰ模型 根据实际的随钻密度仪器建立计算模型：地层模型为圆柱状，
地层高１５０ｃｍ，井眼直径为２１５．９ｒａｍ。地层半径从井服处向外增至
４８２ｍｍ，地层被划分为５ｃｍｘ５ｃｍｘ２ｃｍ的栅元。井眼内填充淡水；
地层认为是孔隙和流体均匀分布的岩层，基准检测时分别使用：混
凝土（密度＝１．９４７ｇ／ｃｍ３）、灰岩（密度＝２．７０４ｇ／ｃｍ’）、花岗闪长岩（密度＝
随钻中子测井曲线环境影响自动校正方法研究
２００６年１Ｏ月 第２１卷第５期 国外测井技术 ＷＯＲＬＤ ＷＥＬＬ ＬＯＧＧＩＮＧ ＴＥＣＨＮＯＬＯＧＹ ０ｃｔ．２００６ Ｖｏ１．２１ Ｎ０．５
随钻中子测井曲线环境影响自动校正方法研究
． 朱猛 夏宏泉 张智勇２ （１西南石油大学石油工程测井实验室２中原油田测井公司） 摘要：随钻中子测井在随钻测井中占有重要地位。本文针对目前国内外随钻测井资料的精细解释与 应用所存在的质量问题，根据实测的随钻中子测井曲线变化情况，重点研究了随钻中子测井环境影 响因素及其校正方法。通过对随钻中子测井环境影响校正图版的离散采样读值和最优拟合，并考虑 其适用条件，以标准化公式（模型）来代替多张校正图版曲线，实现随钻中子测井资料的环境影响自 动校正。实测资料的处理表明，该法结果可靠，能够明显地提高随钻地层评价和地质导向的效果。 关键词：随钻中子测井；环境影响校正；图版曲线拟合：中子孔隙度
０引 言 １ 随钻中子测井的影响因素与分析 目前，斯伦贝谢（ＳＬＢ）、哈里伯顿（ＨＬＢ）和贝克休 斯（ＢＡＫＨ）Ｚ大公司的随钻测井技术已经具备几乎 所有的电缆测井项目。国外，在海上几乎所有的裸 眼测井作业采用随钻测井技术，在陆地上特别是大 斜度井和水平井，主要采用随钻测井技术；国内仍 以电缆测井为主，随钻测井技术比较落后，处于逐 步推广应用阶段。随钻测井包括随钻电阻率测井、 随钻声波测井和随钻核测井及随钻地层压力测井 等内容，随钻中子测井在随钻放射性测井占有重要 地位，包括ＣＤＮ和ＡＮＤ两种仪器。尽管国内已引进 一些随钻测井仪器（如随钻伽马、中子一密度和电阻 率测井仪器）并测了不少井次的资料，但时至今日， 国内在充分利用随钻中子测井资料（尤其是随钻中 子测井资料需要进行哪些必要的环境影响校正、怎 样用好随钻中子测井资料）进行地质参数实时解释 与地质导向钻井工程服务这一方面，缺少比较实用 的方法和技术Ⅲ。目前，关于随钻中子测井曲线环境 影响校正这方面的文献报道较少闭，国外主要采用 图版法。本文以ＳＬＢ和ＨＬＢ随钻中子测井资料为 例，分析总结了影响因素并给出了相应的校正方 法，通过对随钻中子测井环境影响校正图版的回归 拟合，将其程序化实现ＣＤＮ—ＡＤＮ资料的自动校 正。 中子测井是一种核测井方法。测井时由下井仪 中的中子源向地层发射快中子，快中子在地层中运 动，并与地层物质的原子核发生各种作用。通过测 量地层含氢指数来划分储集层、确定地层孔隙度和 区分地层岩性，在有利条件下还可计算地层泥质含 量。 相对于随钻电阻率测井而言，随钻核测井（中子 测井）主要受井眼大小、泥浆密度、泥浆矿化度、地层 温度、地层压力、地层水矿化度、仪器偏心等因素的 影响 ，其中受井眼大小影响最为明显。ＡＤＮ和 ＣＤＮ的中子探测器与电缆中子仪器的设计基本一 样，都是居中设置。随钻中子孔隙度并不比电缆中子 孔隙度更易受井眼的影响，它们的测量值基本相同。 随钻中子比随钻密度受井眼的影响小，测井质量更 稳定。但受扩径明显影响，在密度值偏低很多的地 方，中子孔隙度也显示异常值，为此需要对中子测井 值进行井眼等环境影响因素校正，以提高随钻中子 测井曲线的质量和可靠性。 １．１泥浆密度和矿化度对视中子子Ｌ隙度的影响 图１和图２说明了泥浆密度及其矿化度对视中 子孔隙度的影响，随着泥浆比重和矿化度的增大，视 孔隙度降低。一般来说，泥饼和地层的含氢量不同， 当泥饼的含氢量比低孔隙度地层高时，
密度计的正确使用方法与校准技巧
密度计的正确使用方法与校准技巧
密度计是一种广泛应用的实验仪器，用于测量物质的密度。准确的密度测量对于许多领域都至关重要，如科学研究、工业生产和质量控制。然而，使用密度计需要一定的技巧和正确的操作方法，以确保测量结果的准确性和可靠性。本文将介绍密度计的正确使用方法和校准技巧，帮助读者更好地了解和掌握该仪器。
1. 密度计的基本原理
密度计的基本原理是通过测量物质的质量和体积来确定其密度。一般来说，密度计由一个称重系统和一个容量系统组成。当样品放置在容量系统中时，称重系统会测量样品的质量，而容量系统则会测量样品所占据的体积。通过将质量与体积相除，就可以得到样品的密度。
2. 密度计的正确使用方法
（1）准备工作：在使用密度计之前，需要进行一些准备工作。首先，确保密度计的工作环境干净整洁，并且无尘、无湿。其次，检查和校准密度计的传感器和电子部件，确保其正常工作。最后，根据实际需要选择合适的样品容器和样品量。
（2）样品的处理：在将样品放入密度计之前，需要进行一些样品处理工作。对于液体样品，应先用无尘纸或细滤纸擦拭样品容器的内表面，然后将样品缓缓倒入容器中，避免产生气泡。对于固体样品，应先将其细致地研磨或打碎，以确保密度计能够准确地测量样品的体积。
（3）测量操作：使用密度计进行测量时，应按照以下步骤进行操作。首先，将样品容器放置在合适的位置，并将其与密度计连接好。然后，根据需要调整显示屏上的参数，如单位、温度补偿等。接下来，根据仪器要求进行零点校准，并等待仪器稳定后开始测量。最后，读取密度计显示屏上的测量结果，并记录下来。
3. 密度计的校准技巧 密度计的准确性和可靠性很大程度上取决于其校准状态。因此，定期进行校准是非常重要的。以下是一些常用的密度计校准技巧。
（1）零点校准：零点校准是密度计校准的基本步骤。在进行零点校准时，需要将密度计中不含任何样品的容器放入仪器中，并按照仪器说明进行操作。通过零点校准，可以确保测量结果的准确性。
随钻密度测井偏心影响校正方法研究
２００７年８月 第２２卷第４期 国外测井技术 ＷＯＲＬＤ ＷＥＬＬ ＬＯＧＧＩＮＧ ＴＥＣＨＮＯＬＯＧＹ Ａｕｇ．２００７ Ｖ０１．２２ ＮＯ．４ 随钻密度测井偏心影响校正方法研究 刘之的１，２ 李桂秋 夏宏泉２ 王洪亮１ 才红果 （１新疆测井公司新疆克拉玛依８３４０００ ２西南石油大学四川成都６１０５００） 摘要：与电缆测井相比，尽管随钻测井具有诸多优点，但仍然要受其环境因素的影响。本文针对 随钻密度测井受偏心等环境因素的影响，建立了圆形、椭圆形和槽型三种间隙校正模型，进而实现 随钻密度测井资料的偏心影响校正。校正结果与经过偏心影响校正的电缆密度测井相比，其相对误 差小于５％，达到了随钻测井环境影响校正指标的要求。 关键词：随钻密度测井；偏心影响；校正 ０引 言 随钻测井资料的精细解释对随钻地层实时评 价和地质导向等具有十分重要的意义。而随钻测井 资料的环境影响校正是其中首要解决的一个关键 问题。目前对这一问题的研究，国内尚无成熟的方 法和技术可供借鉴和使用。随钻补偿密度中子仪 ＣＤＮ与方位密度中子仪ＡＤＮ结构类似，在各个方 位上进行密度、中子测量，一个深度点测量１６个密 度数据，可提供密度、中子孔隙度、光电效应和超声 波井径一方位数据，方位密度测量用于引导井眼进 入产层和地质解释及地质导向。电缆密度仪器将补 偿密度的探头安装在极板上，仪器上配备的弓形弹 簧可以将极板推靠井壁，在大部分情况下使密度探 头紧贴地层，降低了井眼对测量结果的影响，但随钻 测井不可能带有推靠臂。ＡＤＮ和ＣＤＮ的解决方法 是安装一个扶正器，并将密度探头设计在扶正器上， 中子源和中子探测器居中，钻井时选用与钻头直径 相同大小的扶正器。这样，在井眼状况良好时，能保 证密度探头与地层的良好接触，得到可靠的测量值。 但在扩径情况下，密度探头和地层之问不可避免会 出现间隙，当间隙大到一定程度时，随钻地层密度测 量就可能受到不利影响，使实测值降低。 １随钻密度偏心影响校正方法 为了研究不同井眼形状对密度响应的影响，建 立了三种井眼模型（即圆形、椭圆形和槽型，见图１） 下的偏离间隙的密度响应校正模型。每种情况下， 仪器偏心置于井眼的长轴方向，传感器到井壁的最 大距离作为偏离间隙。 图１为地层密度与泥浆密度差从０．９到 １．５ ｍ，和三种井眼形状下地层密度与平均密度差 同偏离间隙的交会图。在每种情况下，密度误差都 随着偏离间隙的增大和地层密度与泥浆密度差异 的增大而增大。椭圆井眼和圆形井眼的结果非常类 似。这两种情况下，最大密度尽管比地层密度稍低 一些，但都非常接近地层密度，甚至与平均密度误 差为０．２ ０．３ ｍ，。槽形井眼的结果稍有些不同。在 该模型中，槽形井眼的短轴等于钻杆护箍的直径， 槽的每一端是直径与护箍相等的半圆，这意味着仪 器与井壁的接触比另两种模型多。对于给定的偏离 间隙和密度差值，平均密度比其它两个模型更接近 地层密度。在这种情况下，最大密度稍高于地层密 度，但非常接近地层密度。 针对这三种情况，设Ｙ＝ＲＨＯＢｃ—ＲＨＯａｖｇ， Ｘ＝ＳｔａｎｇＯｆｆ，ＭＷ为泥浆比重，ＲＨＯＢｃ为校正后的地 第一作者简介：刘之的，２００６年毕业于西南石油大学，获博士学位，现主要从事测井在钻井工程中的应用研究。
随钻测井曲线影响因素分析与评价_吴健
第
２８卷第
５期
２０１３年
１０月（
页码：
２６４２
－２６５０）地
球
物
理
学
进
展
ＰＲＯＧＲＥＳＳ
ＩＮ
ＧＥＯＰＨＹＳＩＣＳＶｏｌ．２８，
Ｎｏ．５
Ｏｃｔ．，
２０１３
吴
健，
胡向阳，
何胜林，
等
．随钻测井曲线影响因素分析与评价
．地球物理学进展，
２０１３，
２８（
５）：
２６４２
－２６５０，
ｄｏｉ：
１０．６０３８／
ｐｇ２０１３０５４５．
ＷＵ
Ｊｉａｎ，
ＨＵ
Ｘｉａｎ
ｇ－ｙａｎ
ｇ，
ＨＥ
Ｓｈｅｎ
ｇ－ｌｉｎ，
ｅｔ
ａｌ．Ｉｎｆｌｕｅｎｃｅ
ｆａｃｔｏｒ
ａｎａｌ
ｙｓｉｓ
ａｎｄ
ｅｖａｌｕａｔｉｏｎ
ｏｆ
ＬＷＤ
ｃｕｒｖｅｓ．Ｐｒｏ
ｇｒｅｓｓ
ｉｎ
Ｇｅｏ
ｐｈ
ｙｓ．
（
ｉｎ
Ｃｈｉｎｅｓｅ），
２０１３，
２８（
５）：
２６４２
－２６５０，
ｄｏｉ：
１０．６０３８／
ｐｇ２０１３０５４５．
随钻测井曲线影响因素分析与评价
吴
健，
胡向阳，
何胜林，
吴洪深
（
中海石油（
中国）
有限公司湛江分公司，
湛江
５２４０５７）
摘
要
随钻测井技术在海上油气田勘探开发中得到了广泛的应用，
获得了大量的随钻测井资料，
由于随钻测井
的影响因素众多，
因而常会出现一些曲线异常和难以解释的现象，
文中主要介绍了在测井过程中遇到的各种实际
问题，
首先分析了由于环境校正导致的自然伽马和中子曲线出现差异的原因；
其次，
通过电缆测井与随钻测井曲线
进行对比，
检验了随钻测井曲线的可靠性，
并用实例说明了井眼轨迹和地层性质的变化对随钻方位密度和测井解
释的影响，
最后重点说明了地层深度的变化对随钻声波曲线的影响，
对比了实时声波曲线与重新提取的声波曲线，
以及电缆测井声波与随钻声波之间的特征和差异，
并对随钻声波的质量和可靠性进行了系统的评价
．通过对随钻
测井曲线的各种特征和影响因素进行分析，
有助于现场测井资料的质量控制，
对测井解释和地层精细评价也具有
重要的意义
．
关键词
随钻测井技术，
影响因素，
井眼轨迹，
电缆测井，
纵波时差
ｄｏｉ：
１０．６０３８／
ｐｇ２０１３０５４５
中图分类号
Ｐ６３１
