基于统计中心线的目标特征提取算法研究
第３２卷第１１期 ２ ０ １ １年１１月 兵 工 学 报 ＡＣＴＡ ＡＲＭＡＭＥＮＴＡＲⅡ Ｖ０１．３２ Ｎｏ．１１ ＮＯＶ． ２０１１
基于统计中心线的目标特征提取算法研究
于晓亮 ，马惠敏 ，臧和发 （１．陆军航空兵学院电子设备教研室，北京１０１１２３；２．清华大学电子工程系，北京１０００８４）
摘要：为了有效识别激光近场探测环境下的目标和云，提出了一种新的易于ＦＰＧＡ实现的目
标特征提取算法。该算法提取了目标图像的突变、多分支、大角度、宽度变化等特征。测试结果显
示，该算法能对目标进行有效识别。 关键词：信息处理技术；激光近场探测；目标识别；统计中心线
中图分类号：ＴＮ９１１．７ 文献标志码：Ａ 文章编号：１０００．１０９３（２０１１）１１—１３５９－０６
Ｒｅｓｅａｒｃｈ ｏｎ Ｔａｒｇｅｔ Ｆｅａｔｕｒｅ Ｅｘｔｒａｃｔｉｏｎ Ａｌｇｏｒｉｔｈｍ
Ｂａｓｅｄ ｏｎ Ｓｔａｔｉｓｔｉｃａｌ Ｃｅｎｔｅｒｌｉｎｅ
ＹＵ Ｘｉａｏ．１ｉａｎｇ‘＿’，ＭＡ Ｈｕｉ－ｍｉｎ ，ＺＡＮＧ Ｈｅ—ｆａ
（１．Ｄｅｐａｒｔｍｅｎｔ ｏｆＡｉｒｂｏｒｎｅ Ｅｑｕｉｐｍｅｎｔ，Ａｒｍｙ Ａｖｉａｔｉｏｎ Ｉｎｓｔｉｔｕｔｅ，Ｂｅｉｊｉｎｇ １０１１２３，Ｃｈｉｎａ； ２．Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｅｌｅｃｔｒｏｎｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｔｓｉｎｇｈｕａ Ｕｎｉｖｅｒｓｉｔｙ，Ｂｅｉｊｉｎｇ １０００８４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｏｒｄｅｒ ｔｏ ｒｅｃｏｇｎｉｚｅ ｔｈｅ ｔａｒｇｅｔ ａｎｄ ｃｌｏｕｄ ｅｆｆｅｃｔｉｖｅｌｙ ｉｎ ｌａｓｅｒ ｎｅａｒ－ｆｉｅｌｄ ｄｅｔｅｃｔｉｏｎ，ａ ｎｅｗ ｔａｒｇｅｔ ｆｅａｔｕｒｅ ｅｘｔｒａｃｔｉｏｎ ａｌｇｏｒｉｔｈｍ ｓｕｉｔａｂｌｅ ｆｏｒ ＦＰＧＡ ｉｍｐｌｅｍｅｎｔａｔｉｏｎ ｗａｓ ｐｒｅｓｅｎｔｅｄ．Ｉｔ ｃａｎ ｅｘｔｒａｃｔ ｆｏｕｒ ｔａｒｇｅｔ ｉｍ－ ａｇｅ ｆｅａｔｕｒｅｓ，ｓｕｃｈ ａｓ ａｂｒｕｐｔ ｃｈａｎｇｅ，ｍｕｌｔｉ－ｂｒａｎｃｈ，ｌａｒｇｅ—ａｎｇｌｅ，ａｎｄ ｗｉｄｔｈ ｖａｒｉａｔｉｏｎ．Ｔｈｅ ｅｘｐｅｒｉｍｅｎｔ ｒｅ—
ｓｕｉｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ａｌｇｏｒｉｔｈｍ ｃａｎ ｒｅｃｏｇｎｉｚｅ ｔｈｅ ｔａｒｇｅｔ ａｃｃｕｒａｔｅｌｙ． Ｋｅｙ ｗｏｒｄｓ：ｉｎｆｏｒｍａｔｉｏｎ ｐｒｏｃｅｓｓｉｎｇ，ｌａｓｅｒ ｎｅａｒ－ｆｉｅｌｄ ｄｅｔｅｃｔｉｏｎ，ｔａｒｇｅｔ ｒｅｃｏｇｎｉｔｉｏｎ，ｓｔａｔｉｓｔｉｃａｌ ｃｅｎｔｅｒ—ｌｉｎｅ
激光引信既有无线电引信全向探测的优点，
又有光学引信的强抗电磁干扰能力和高探测精 度，深受军方重视。目前的各种激光引信，大部分 还是依靠距离选通或几何距离截断这２种工作原 理，这类激光引信易受云雾回波的干扰而引起虚 警¨］，致使战斗部早炸或误炸；而激光成像引信则
可以通过激光线列扫描成像有效识别目标和云 雾，从而降低引信虚惊率，是激光引信发展研究的 热点。研究激光近场探测环境下目标特征的提取
方法可以为激光成像引信的发展提供有效的理论 支持。
激光近场探测的空中目标主要是飞机（本文
收稿日期：２０１０—０５—１０ 作者简介：于晓亮（１９７９一），男，讲师。Ｅ－ｍａｉｌ：ｙｕｘｌｖｉｐ＠１２６．ｃｏｒｎ 假定对象为Ｆ１６）和云，所能获取的图像即为激
光近场探测时通过激光线列扫描而获取的飞机 和云的二值图像（不考虑云与飞机同时出现的情 况），目标识别算法的主要任务就是能够对二者 所成图像进行有效区分。通过对成像方式和环 境分析可知，在高速运动状态下，弹目交会过程
中可用于目标识别的时间仅有数毫秒，生成的飞
机图像的行数仅有几十行，多不过几百行，这就 要求目标识别算法应简洁高效；同时，激光近场
探测环境中飞机图像是逐行生成的，这就要求目
标识别应在探测过程中同步完成，即在整个目标
图像尚未全部生成时就要求完成识别。在目前 兵 工 学 报 第３２卷
能够查阅到的相关文献中，文献［２—３］中的算法 并不适用于该类图像；文献［４—５］中所采用的算
法明显与本文相异，算法复杂度明显高于本文算
法，所关注的目标特征比较单一，没有考虑噪声
对目标图像的影响；而文献［６］只给出了思想，没 有给出具体的实现方法。
本文通过反复实验测试，发现图像的统计中心 线可以很好地描述飞机的很多重要特征，利用突变、 多分支、大角度、宽度变化等特征，可以有效区分激
光近场探测时的飞机目标和云。文中给出了一种易
于ＦＰＧＡ实现的能够提取这４种目标特征的目标特 征提取算法，硬件测试结果显示，该算法都能对目标
进行有效识别。
１ 目标特征分析
图１（每组图像从左至右分别为原始图像、滤波
２ 目标特征提取 （ｈ）图像２ （ｂ）Ｉｍａｇｅ ２ 后的图像、提取的统计中心线。）给出了弹目迎头交 会、尾追交会情况下生成的典型图像和统计中心线
的提取结果，同时也给出了云成像的可能结果及其
统计中心的提取结果。 由图１可以发现，由于几何结构复杂，飞机的机 翼、侧翼、尾翼常会使在激光近场探测成像过程中获
取的飞机图像的轮廓存在突变，致使飞机图像的统 计中心线经常会出现：①突变（图１中椭圆标识 处）、②多分支（如图１（ｅ）（ｆ）所示）和③大角度的
弯曲（如图１中方框标识处）情况，④当统计中心线
为一条竖直线时，此时的飞机图像的宽度却伴随有 变大一突然变小一不变一变大（如图１（ａ）（ｂ）所
示）或变小一不变一突然变大～变小的明显变化过
程。这些特征都是云图像所不具有的（如图ｌ（ｇ） （ｈ）所示），利用这些特征，可以实现云和飞机的
识别。
ｆ
（ｃ）图像３ （ｃ）Ｉｍａｇｅ ３
芦 芦 蔫 ；
（ｆ）图像６ （曲图像７ ［ｆ）Ｉｍａｇｅ ６ （ｇ）Ｉｍａｇｅ ７
图１ 不同图像统计中心线的提取结果 Ｆｉｇ．１ Ｓｔａｔｉｓｔｉｃａｌ ｅｅｎｔｅｒｌｉｎｅｓ ｏｆ ｄｉｆｆｅｒｅｎｔ ｉｍａｇｅｓ
２．１突变特征的提取 统计中心线形态特性的突变能够反映出目 标图像形状的突变，对于飞机图像，其统计中心
线的突变处通常都是机翼变化最剧烈处（如图１ 中椭圆标识处），而云图像则不会出现类似的突
变特征。因此，该特征的出现，就预示着有飞机 目标的出现。 设用于描述统计中心线变化特征的寄存器序列 为Ｆ１～ ，在这５个移位寄存器序列中寻找是否存 （ｄ）图像４ （ｄ）Ｉｍａｇｅ４
一
（ｈ）图像８ （ｈ）Ｉｍａｇｅ ８
在如图所示的序列。序列中各部分的含义如图２所 示。其中，上下端线的最小宽度本文设定为４个像
素宽度，该设定值的大小将影响到突变特征的提取
结果；序列中所能允许的孤立点或无效点的个数总
计不能大于２个，这使得该提取算法具有一定的抗
噪能力。 若存在这样的序列，则读取与交界点对应的统
计中心点位置信息寄存器Ｇ１～Ｇ５中的位置信息，
假设分别设为ｍ和ｎ，若Ｉ ｍ—ｎ Ｉ＞＝ｔｈ—ＳＣＨ，则判
定有突变存在。其中，ｔｈ—ＳＣＨ为突变判定阈值，其
取值可根据实际环境设定。 ：
、 第１１期 基于统计中心线的目标特征提取算法研究
． ．
下端线 孤立点或无效点 上端线
图２突变特征提取
２．２ 多分支特征的提取
飞机的机翼、侧翼、尾翼通常会使飞机图像的统 计中心线呈现出分支情况（如图１（ｅ）（ｆ）所示），利
用这一特征，可以实现云与飞机的区分。 设用于描述统计中心线变化特征的寄存器序列 为Ｆ１～ ，在这５个移位寄存器序列中寻找是否同
时存在序列“…１１１１１１…”，如图３所示。如果在某
一属性寄存器Ｆ（Ｘ）中存在这样的序列，说明在当
前寄存器中存在某一图像统计中心线的最短（像素 宽度可根据实际环境设定）可识别分支；如果５个
寄存器Ｆ１～Ｆ５中有２个以上的寄存器中同时存在 最短分支，则可以认为是飞机目标。
Ｆ１ ｌ…００００１１１１．１１１１１１《１１１１１１００００…ｌ ｉ 可能的同时存在的分支 ： 五
图３多分支特征提取 Ｆｉｇ．３ Ｍｕｌｔｉ—ｂｒａｎｃｈ ｆｅａｔｕｒｅ ｅｘｔｒａｃｔｉｏｎ
２．３大角度弯曲特征的提取 大角度弯曲特征可以用来描述具有一定长度的 统计中心线片段的弯曲度变化情况。该特征可以描 述飞机图像在形态上较大的改变（如图１中方框标
识处）。 设：位置寄存器Ｇ１中第ｒｏｗ（ｉ）行的统计中心
点的位置为＿『，第ｒｏｗ（ｉ一１）行的统计中心点的位置
为（ ＋ｋ），那么这２个统计中心点的位置关系可 记为： ｈ（ｉ）＝（ ＋ｋ）－ｊ＝ｋ． （１） 由于当ｋ＞２时，统计中心线将发生断裂（可能 是突变），不再是一条曲线，因此，本文算法只在第
ｒｏｗ（ｉ一１）行的［ 一２，＇『＋２］列范围内统计上下２行
统计中心的位置关系，所以ｈ（ｉ）的取值仅可能为
｛一２，一１，０，＋１，＋２｝，女口图４所示。 同理可求出其他位置寄存器Ｇ２～Ｇ４中上下２ ｒｏｗ（／一ｌ１：
ｒｏｗ（ｉ）： －２ 一ｌ ０ ＋１ ＋２ ｊ－２ ｌ一１ ● 』 ｊ＋ｌ ｊ＋２ 、 ． ＾ ／ ——一，ｒ —＼： 、 １ ／ ［—／， １ 一
图４相邻２行统计中心位置关系表不 Ｆｉｇ．４ Ｐｏｓｉｔｉｏｎ ｒｅｌａｔｉｏｎ ｏｆ ｔｗｏ ａｄｊａｃｅｎｔ ｃｅｎｔｅｒｓ
个统计中心点的位置关系，也可求出其他相邻２行
之间的统计中心点的位置关系。于是统计中心线的
角度变化可用下述序列表示：
｛ｈ（ｉ）ｌ ｉ Ｅ［１，（Ｂｕｍ—ｒｏｗ一１）］｝ 其中，ｎｌｌｍ—ｒｏｗ为用于描述统计中心线弯曲变化程
度所需的统计中心点的个数，本文该值设定为ＢＨｍ— ｒｏｗ＝Ｎ，即累积Ⅳ行图像数据后即可进行统计中心
线大角度弯曲特征的提取。 构造关系式，令： ｉ＋５ Ｂ（ｉ）＝ ｈ（ｉ）＋Ｃ，ｉ∈（１，（ｎｕｎ—ｒｏｗ一５））， ●－一 （２）
， ｉ” 、 其中：Ｃ＝Ｎ（为∑ （ ）的最大值）。
若序列｛Ｂ（ｉ），Ｂ（ｉ＋１），…，Ｂ（ｉ＋５）｝满足（３） 式时，证明当前位置寄存器所描述的统计中心线有
大角度弯曲的变化特征，亦即目标图像的形态有较
大变化，此时可认为有目标存在。其中，ｔｈ—ＬＡＣ为 大角度弯曲特征的判定阈值（其取值可根据实际环
境设定），改变该值的大小可以调整可识别的弯曲
曲线的程度。图５给出了大角度弯曲特征提取的示
例及提取结果。
，ｍａｘ（１｛ｈ（ｉ）Ｉ ｉ∈［１，（ＢＨｍ—ｒｏｗ—Ｉ）］｝１）≤２， Ｊ ｍａｘ（｛曰（ｉ）｝）一ｍｉｎ（｛Ｂ（ｉ）｝）≥ｔｈ—ＬＡＣ， 【ｉ∈［１，（ｎｕｎ—ｒｏｗ一５）］．
（３） ２．４宽度变化特征的提取 当弹目以近似正面迎头或者正面尾追的方位交
会时，所提取出的飞机图像的统计中心线近似于一 条竖直线。于此同时，飞机图像的宽度呈现出明显
的变化规律，即近似正面迎头交会时，飞机图像的宽 度呈现“平缓变大一基本不变一瞬间变小一基本不
变一平缓变大”的变化规律（如图１（ａ）所示）；近似
正面尾追交会时，飞机图像的宽度呈现“平缓变小 一基本不变一瞬间变大一基本不变一平缓变小”的
变化规律（如图１（ｂ）所示）。根据这一特征，即可

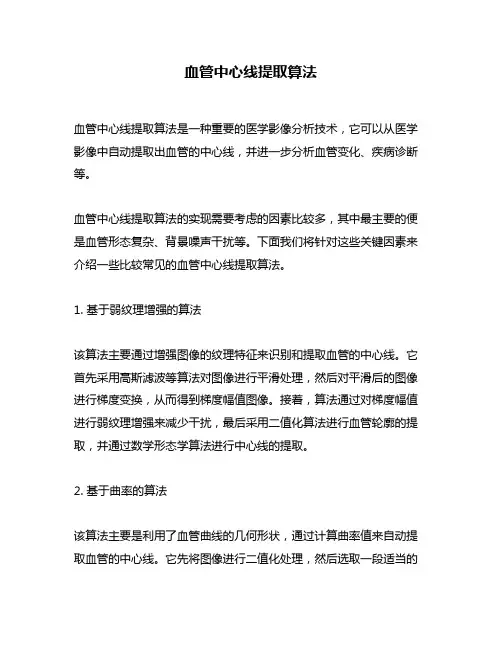

血管中心线提取算法
血管中心线提取算法
血管中心线提取算法是一种重要的医学影像分析技术，它可以从医学影像中自动提取出血管的中心线，并进一步分析血管变化、疾病诊断等。
血管中心线提取算法的实现需要考虑的因素比较多，其中最主要的便是血管形态复杂、背景噪声干扰等。下面我们将针对这些关键因素来介绍一些比较常见的血管中心线提取算法。
1. 基于弱纹理增强的算法
该算法主要通过增强图像的纹理特征来识别和提取血管的中心线。它首先采用高斯滤波等算法对图像进行平滑处理，然后对平滑后的图像进行梯度变换，从而得到梯度幅值图像。接着，算法通过对梯度幅值进行弱纹理增强来减少干扰，最后采用二值化算法进行血管轮廓的提取，并通过数学形态学算法进行中心线的提取。
2. 基于曲率的算法
该算法主要是利用了血管曲线的几何形状，通过计算曲率值来自动提取血管的中心线。它先将图像进行二值化处理，然后选取一段适当的血管段，通过曲率的计算来确定该段血管的中心线，然后通过迭代的方法逐步延伸中心线，直到将整个血管网络的中心线提取为止。
3. 基于血管分支的算法
该算法主要是通过检测血管分支的拓扑关系来提取血管的中心线。它首先对图像进行预处理，然后采用一种基于角点检测的算法来检测图像中的血管分支点。接着，算法通过将分支点连成线段来确定血管网络的基本框架，然后通过调整线段的位置和方向来提取血管的中心线。
总之，血管中心线提取算法是一项挑战性较大的工作，需要结合多种算法和数学模型来实现。同时，在实际应用过程中，我们还需要针对不同的医学影像类型和疾病特征，选择适合的算法来提取血管中心线，并进一步进行血管分析、疾病诊断等。
arcgis道路面中心线提取
arcgis道路面中心线提取
道路面中心线提取是地理信息系统（GIS）中的一个重要功能，可以帮助我们更好地理解和分析道路网络。在本文中，我们将探讨如何利用ArcGIS软件来提取道路面中心线，并讨论该过程的重要性和应用。
让我们了解一下什么是道路面中心线。道路面中心线是指道路的中心轴线，即道路两侧边线的中间位置。提取道路面中心线可以帮助我们分析道路网络的拓扑结构、交通流量分布以及道路规划等问题。在城市规划、交通管理和环境评估等领域，道路面中心线的提取都具有重要的应用价值。
在ArcGIS中，提取道路面中心线可以通过多种方法实现。一种常用的方法是基于道路面的几何特征进行提取。首先，我们需要将道路面图层导入到ArcGIS软件中，并进行必要的预处理工作，例如清理和修复道路面的几何错误。然后，我们可以利用ArcGIS的工具和功能来提取道路面的中心线。
在ArcGIS中，有几种工具可以用来提取道路面中心线，例如线性参考工具、最小二乘法等。其中，线性参考工具可以根据道路面的几何特征来计算道路面中心线的位置。最小二乘法则是利用统计学方法来拟合道路面的几何形状，从而提取道路面中心线。
除了基于几何特征的方法，还可以利用道路面的属性信息来提取道路面中心线。例如，我们可以根据道路面的道路等级、交通流量、道路宽度等属性信息来推测道路面中心线的位置。这种方法可以通过分析和建模道路面的属性信息来实现，可以提高道路面中心线的提取精度和可靠性。
道路面中心线提取的结果可以以多种方式进行展示和应用。一种常见的方式是将提取的道路面中心线图层与其他地理数据进行叠加分析。例如，我们可以将道路面中心线与交通流量数据进行叠加，从而分析道路网络的拥堵情况和交通状况。另外，道路面中心线的提取结果还可以用来进行道路规划、交通导航和城市规划等工作。
道路面中心线的提取是GIS中的一个重要功能，可以帮助我们更好地理解和分析道路网络。在ArcGIS中，可以利用几何特征和属性信息来提取道路面中心线，并通过叠加分析和应用来实现对道路网络的深入分析和应用。这个功能的应用范围广泛，并在城市规划、交通管理和环境评估等领域具有重要价值。通过学习和掌握道路面中心线的提取方法，我们可以更好地利用地理信息系统来解决实际问题，为城市发展和交通管理提供支持和指导。
多模态信号特征提取和识别算法研究
多模态信号特征提取和识别算法研究
随着信息技术和人工智能的快速发展，多模态信号的处理和分析已经成为了一个热门的研究方向。多模态信号通常指来自不同传感器或传感器数组的信号，比如图像、语音、视频、生物电等等。多模态信号通常包含大量的信息，需要经过专门的特征提取和识别算法才能被有效的利用。本文主要就多模态信号特征提取和识别算法的研究进行探讨。
一、多模态信号特征提取算法
多模态信号特征提取是多模态识别的关键环节，它旨在将原始信号处理成有意义的特征向量，以便于后续的分类和识别。通常，特征提取方法可以分为时间域、频域、时频域和小波变换等几个方面进行。
1、时间域特征提取
时间域特征提取方法将信号转换到时域，通过时间轴或波形提取信号特征。比如：均值、方差、标准差、平均功率和自相关函数等。时间域特征提取算法简单，易于使用，但存在信噪比低和无法分辨信号细节等问题。
2、频域特征提取 频域特征提取方法将信号转换到频域，通过频域分析提取信号特征。比如：傅里叶变换、短时傅里叶变换和快速傅里叶变换等。频域分析可以分析信号的频率和相位信息，但过多的频域维数负面影响分类性能和计算效率。
3、时频域特征提取
时频域特征提取方法将信号转换到时频域，通过时频分析提取信号特征。比如：连续小波变换和离散小波变换等。时频分析能同时提取信号的时间和频率信息，能有效防止时域和频域方法的局限性，但计算量较大。
4、小波变换特征提取
小波变换特征提取方法将信号通过小波基函数分解为多个分量的线性组合，提取每个分量的特征向量。小波变换是一种非局部、信号分辨率分层和多分辨率分析的信号处理方法，能提取信号的时-频特征，在处理信号时可有效的抑制噪声干扰。
二、多模态信号识别算法
多模态信号识别算法是通过对多模态信号特征进行聚类、分类等方法进行识别。识别算法有许多，例如支持向量机(SVM)、人工神经网络(ANN)、朴素贝叶斯分类(Naive Bayes)、隐马尔可夫模型(HMM)和决策树分类等。
肺部CT图像分割及特征提取算法研究
肺部CT图像分割及特征提取算法研究
随着医疗技术的不断发展，肺部CT图像的应用越来越广泛。在医学影像诊断中，肺部CT图像分割和特征提取算法的研究非常重要。本文将探讨肺部CT图像分割及特征提取算法的研究现状和未来发展趋势。
一、肺部CT图像分割算法
肺部CT图像分割是医学影像诊断中的一个重要步骤，主要目的是将图像中的肺部区域和非肺部区域进行分离。常见的肺部CT图像分割方法有基于阈值分割、基于边缘检测、基于区域生长、基于图像分割模型等。
1、基于阈值分割
基于阈值分割的方法是将图像像素值与预设的阈值进行比较，将像素值大于或小于阈值的像素划分到不同的区域中。在肺部CT图像中，肺部区域的像素值范围一般比较明显，因此可以通过这种方法比较准确地分割出肺部区域。
2、基于边缘检测
基于边缘检测的方法是通过检测图像中的边缘信息进行分割。在肺部CT图像中，肺部和胸腔的边缘一般比较明显，可以采用这种方法进行分割。常用的边缘检测算法有Sobel算子、Canny算子等。
3、基于区域生长
基于区域生长的方法是从某一种种子点出发，不断扩大区域，直到周围像素的灰度值和它的像素值差异不大为止。在肺部CT图像中，可以用这种方法将肺部区域生长出来。
4、基于图像分割模型 基于图像分割模型的方法是建立数学模型，通过优化算法来进行分割。常用的图像分割模型有基于能量函数的模型、基于统计形状的模型等。在肺部CT图像中，可以使用ACWE模型、level set模型等进行分割。
以上方法各有优缺点，可根据具体情况选择合适的方法进行分割。
二、肺部CT图像特征提取算法
肺部CT图像特征提取是对图像信息进行处理、分析和提取，从而提取出与疾病相关的特征。常用的特征提取方法有基于形态学的方法、基于统计的方法、基于机器学习的方法等。
1、基于形态学的方法
基于形态学的方法是利用形态学运算对图像进行处理，提取特定的形态特征。在肺部CT图像中，可以利用形态学方法提取肺部的形态特征，如平均密度、面积、轮廓等。

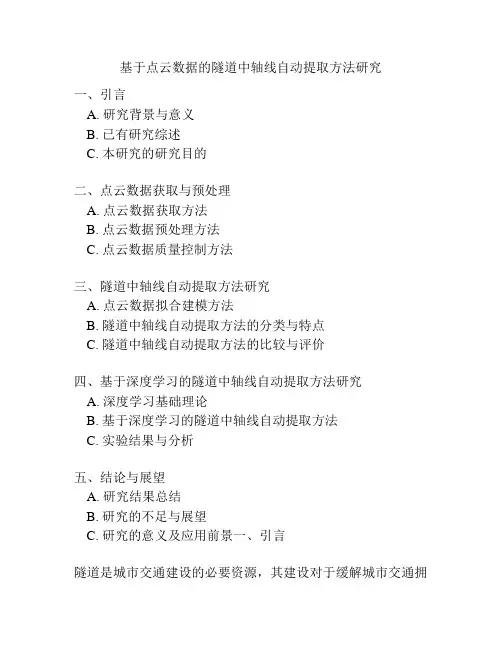

基于点云数据的隧道中轴线自动提取方法研究
