桑塔纳前后减振器的更换方法步骤
避震器拆装流程实训报告
一、实训目的通过本次实训，使学生掌握避震器的拆装流程，了解避震器的作用及结构，提高学生对汽车维修实践操作的技能。
二、实训时间2021年X月X日三、实训地点汽车维修实训室四、实训工具与材料1. 实训车辆：某品牌小型轿车2. 工具：扳手、套筒、风炮、减震器夹具、19#套筒、螺丝刀、油封、减震油等3. 材料：新减震器、橡胶垫等五、实训内容及步骤1. 准备工作（1）检查实训车辆，确保车辆处于安全状态。
（2）检查实训工具与材料，确保齐全。
2. 避震器拆卸步骤（1）使用减震器夹具将减震器一边夹紧，然后使用短接杆加风炮稍微打紧固定。
（2）在减震器对应的另一边位置，使用同样的方法固定住另一条减震器夹具。
（3）固定好两条减震器夹具之后，使用风炮轮流交替的打紧夹具。
（4）交替紧固夹具，直到减震器顶胶能够使用手比较轻松地转动时，停止紧固。
（5）揭开减震器顶胶的防尘罩，使用19#套筒加风炮，将19#螺丝松脱。
（6）至此，减震器总成就可以顺利拆卸分解了。
（7）如果要更换减震器，旧的减震器上面的橡胶垫记得拿下来。
该橡胶垫有定位的孔，记得对好位置。
3. 避震器安装步骤（1）按照拆卸相反的顺序安装，安装减震器弹簧的时候，需要注意弹簧末端不能超过减震器上面的限制位置。
（2）将新的减震器安装到位，使用19#套筒加风炮，将19#螺丝拧紧。
（3）检查减震器顶胶是否牢固，如有松动，重新拧紧。
（4）安装好减震器总成，确保减震器与车辆连接牢固。
4. 实训总结通过本次实训，我们了解了避震器的拆装流程，掌握了避震器的拆卸与安装技巧。
在实训过程中，我们严格按照操作规程进行操作，确保了实训的安全与顺利进行。
六、实训心得体会1. 避震器拆装操作过程中，要严格按照操作规程进行，确保操作安全。
2. 拆卸避震器时，要注意保护减震器顶胶，避免损坏。
3. 安装新减震器时，要确保减震器与车辆连接牢固，防止漏油或损坏。
4. 实训过程中，要注重理论与实践相结合，提高自己的汽车维修实践操作技能。
后减震器支架最简单处理方法
后减震器支架最简单处理方法
1.使用对角线顺序，稍微拧松四个车轮的螺母，但不需要完全拧下
来。
2.使用举升机将车辆抬起，然后使用套筒按照对角线顺序将车轮螺
母完全拧下来，并取下车轮。
3.根据车型不同，可能需要先拆下制动分泵，然后才能拆下减震器。
接着拆除支臂固定螺栓，并拧开弹簧支杆臂上的固定螺母。
4.使用卡钳千斤顶固定减震臂，打开发动机引擎盖，拧开减震器上
车身的固定螺母。
然后转动千斤顶将减震臂向上抬，直到减震臂下端和前桥固定的地方分离。
之后慢慢将减震器挪开，等待减震臂的减震弹性完全释放后，彻底松开减震器上车身的固定螺母，顺利取下减震器。
5.当减震器取下后，使用减震弹簧拆装器固定弹簧，然后拆卸损坏
的减震器部件和橡胶护罩。
更换完成后，按照拆卸的相反顺序重新安装回去即可。
汽车减震器拆装实训报告
一、实训目的本次实训旨在通过实际操作，掌握汽车减震器的拆装方法，了解减震器在汽车悬挂系统中的作用，以及拆装过程中需要注意的安全事项。
通过实训，提高学生对汽车维修保养的实际操作能力，为今后从事汽车维修工作打下坚实基础。
二、实训内容1. 减震器的作用与结构减震器是汽车悬挂系统中的重要组成部分，其主要作用是吸收和减轻汽车在行驶过程中因路面不平而产生的震动，提高行驶舒适性。
减震器由减震筒、减震芯、弹簧、活塞、密封件等组成。
2. 减震器拆装步骤（1）准备工具：扳手、套筒、千斤顶、减震弹簧拆装器、减震器专用工具等。
（2）拆卸减震器①将车辆停放在平坦、安全的场所，确保车辆稳定。
②按照对角顺序松开四个车轮的螺母，使用千斤顶将车辆抬起，使车轮离地。
③取下车轮，根据车型情况，可能需要拆卸制动分泵。
④拆下支臂固定螺栓，松开弹簧支杆臂的固定螺母。
⑤使用卡钳千斤顶将减震臂固定住，打开发动机引擎盖。
⑥松开减震器上端车身固定螺母，转动卡钳千斤顶将减震臂向上抬，直至减震器下端与前桥固定处分离。
⑦缓慢挪开减震器，再慢慢下降减震臂直至减震弹性完全释放。
⑧彻底松开减震器上端车身固定螺母，取下减震器。
（3）拆卸减震器部件①使用减震弹簧拆装器将弹簧固定住，避免拆卸顶部螺丝出现弹簧上移窜出。
②拆解更换减震器损坏的部件以及橡胶护罩。
③检查减震弹簧，如未出现严重锈蚀或断裂，则无需更换。
④重新组装减震器时，涂抹适量润滑脂，提高抗磨属性。
（4）安装减震器①将组装好的减震器上端与汽车车身固定住，确保固定到位。
②按照拆卸的相反顺序进行组装，注意装配顺序和紧固力矩。
③安装完成后，检查各部件是否正常，确保车辆安全。
三、实训总结1. 通过本次实训，掌握了汽车减震器的拆装方法，了解了减震器在汽车悬挂系统中的作用。
2. 学会了正确使用拆装设备、工具、量具，提高了实际操作能力。
3. 了解了拆装过程中需要注意的安全事项，为今后从事汽车维修工作奠定了基础。
4. 认识到理论知识与实践操作相结合的重要性，提高了学习兴趣。

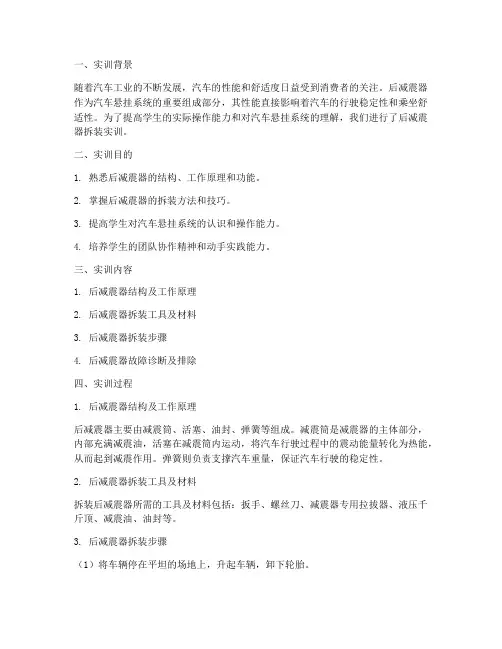

后减震器拆装实训报告
一、实训背景随着汽车工业的不断发展，汽车的性能和舒适度日益受到消费者的关注。
后减震器作为汽车悬挂系统的重要组成部分，其性能直接影响着汽车的行驶稳定性和乘坐舒适性。
为了提高学生的实际操作能力和对汽车悬挂系统的理解，我们进行了后减震器拆装实训。
二、实训目的1. 熟悉后减震器的结构、工作原理和功能。
2. 掌握后减震器的拆装方法和技巧。
3. 提高学生对汽车悬挂系统的认识和操作能力。
4. 培养学生的团队协作精神和动手实践能力。
三、实训内容1. 后减震器结构及工作原理2. 后减震器拆装工具及材料3. 后减震器拆装步骤4. 后减震器故障诊断及排除四、实训过程1. 后减震器结构及工作原理后减震器主要由减震筒、活塞、油封、弹簧等组成。
减震筒是减震器的主体部分，内部充满减震油，活塞在减震筒内运动，将汽车行驶过程中的震动能量转化为热能，从而起到减震作用。
弹簧则负责支撑汽车重量，保证汽车行驶的稳定性。
2. 后减震器拆装工具及材料拆装后减震器所需的工具及材料包括：扳手、螺丝刀、减震器专用拉拔器、液压千斤顶、减震油、油封等。
3. 后减震器拆装步骤（1）将车辆停在平坦的场地上，升起车辆，卸下轮胎。
（2）使用液压千斤顶将车辆顶起，使后减震器处于悬空状态。
（3）使用扳手和螺丝刀将后减震器固定螺栓拧下，卸下后减震器。
（4）使用减震器专用拉拔器将减震筒从减震器支架上拔出。
（5）检查减震筒、活塞、油封等部件是否有磨损、损坏等情况。
（6）更换损坏的部件，添加适量的减震油。
（7）将减震筒装回减震器支架，拧紧固定螺栓。
（8）将车辆降下，安装轮胎。
4. 后减震器故障诊断及排除后减震器故障主要表现为行驶过程中车辆颠簸、悬挂系统异响、减震效果不佳等。
以下为常见故障及排除方法：（1）减震效果不佳：检查减震油是否不足或变质，如需更换减震油，按照规定添加适量。
（2）悬挂系统异响：检查减震筒、活塞、油封等部件是否有磨损、损坏等情况，如有损坏，需更换相应部件。
汽车减震拆装实训报告
一、实训目的本次实训旨在通过实际操作，掌握汽车减震器的拆装步骤和注意事项，了解减震器在汽车悬挂系统中的作用，以及如何正确判断减震器是否需要更换，从而提高汽车维修技能和实际操作能力。
二、实训内容本次实训内容主要包括汽车减震器的拆卸、检查、更换及安装。
三、实训步骤1. 减震器拆卸（1）将汽车停放在平坦的场地上，确保安全。
（2）使用千斤顶将汽车抬起，使车轮离地。
（3）按照对角顺序松动车轮螺母，但不要完全拧下。
（4）使用专用工具将车轮螺母完全拧下，取下车轮。
（5）根据车型，可能需要拆卸制动分泵、支臂固定螺栓和弹簧支杆臂的固定螺母。
（6）使用卡钳千斤顶将减震臂固定住，打开发动机引擎盖。
（7）松开减震器上端车身固定螺母（不完全拧下），转动卡钳千斤顶将减震臂向上抬。
（8）直至减震器下端与前桥固定处分离，然后缓慢挪开减震器。
（9）慢慢下降减震臂直至减震弹性完全释放，彻底松开减震器上端车身固定螺母，取下减震器。
（10）使用减震弹簧拆装器将弹簧固定住，避免拆卸顶部螺丝出现弹簧上移窜出。
2. 减震器检查（1）检查减震器外观，有无损伤、裂纹等。
（2）检查减震器内部油液，有无泄漏、浑浊等现象。
（3）检查减震器活塞、密封圈等部件，有无磨损、损坏等。
3. 减震器更换（1）根据检查结果，确定需要更换的部件。
（2）使用专用工具拆卸损坏的部件。
（3）安装新的减震器部件。
4. 减震器安装（1）将组装好的减震器上端与汽车车身固定住，不要固定到位。
（2）调整减震器至合适位置。
（3）按照拆卸步骤的相反顺序安装减震器。
（4）检查减震器安装是否牢固，有无异常。
四、实训心得1. 减震器是汽车悬挂系统中的重要部件，直接影响汽车的行驶稳定性和舒适性。
2. 减震器的拆装需要严格按照步骤进行，确保操作安全。
3. 在拆装过程中，要注意保护减震器内部油液，避免污染。
4. 减震器的检查和更换需要一定的经验和技能，需要不断学习和实践。
五、总结通过本次实训，我对汽车减震器的拆装有了更深入的了解，掌握了减震器的拆卸、检查、更换及安装步骤。
新款桑塔纳的拆装方案
新款桑塔纳的拆装方案1. 前言本文档将介绍新款桑塔纳的拆装方案。
桑塔纳是一款经典的家用轿车，拥有较高的安全性和舒适性。
为了方便用户进行维修和更换部件，以下将给出桑塔纳拆装的详细步骤和注意事项。
2. 工具和材料准备在进行桑塔纳的拆装前，您需要准备以下工具和材料： - 扳手组合套装 - 螺丝刀 - 润滑剂 - 防滑垫 - 桑塔纳拆装手册（可从经销商或官方网站获取）3. 拆装步骤3.1 卸下车轮1.使用扳手组合套装，逆时针松开车轮上的螺栓。
2.使用千斤顶将车轮抬起。
3.将车轮从车辆上取下，放置在防滑垫上，避免损坏。
3.2 拆卸发动机罩1.打开发动机罩上的卡扣，将发动机罩从车体上取下。
2.若有连接电缆或管道，先检查并按照相关说明进行拆卸。
3.3 拆卸车灯组1.使用螺丝刀将车灯组上的螺丝松开。
2.断开车灯组与车体连接的电缆。
3.将车灯组从车体上取下。
3.4 拆卸车门1.使用扳手组合套装，逆时针松开车门的螺栓。
2.断开车门与车身连接的电缆。
3.慢慢将车门从车体上抬起，以免损坏车漆。
3.5 拆卸座椅1.使用扳手组合套装，逆时针松开座椅螺栓。
2.将座椅从车身上抬起，小心斜着放置，避免刮伤。
3.6 拆卸中控面板1.使用螺丝刀将中控面板上的螺丝松开。
2.断开中控面板与车身连接的电缆。
3.将中控面板从车体上取下，放置在防滑垫上。
4. 注意事项1.在进行拆卸之前，先阅读桑塔纳拆装手册，了解相关说明和注意事项。
2.拆卸前，将车辆停靠在平坦的地面上，并拉紧手刹。
3.在拆卸过程中，小心轻放零件，以免损坏或丢失。
4.如遇到拆卸困难或需要额外工具，请及时咨询专业人员。
5.拆卸前，记住标记或拍照记录每个零部件的位置，便于安装时的正确组合。
6.在拆装过程中，您可以使用适量的润滑剂，以确保零部件的顺畅拆装。
5. 拆装完成通过按照上述步骤进行拆装，您可以方便地进行新款桑塔纳的维修和更换部件。
在拆卸过程中，请保持耐心和细心，遵循安全操作规程。
减震器的安装与使用
减震器的安装与使用减震器是一种能够减轻震动和冲击的装置，广泛应用于汽车、建筑物、桥梁、机械设备等领域。
它能够减少震动对设备和结构的损坏，延长使用寿命，同时也能提高使用者的舒适度和安全性。
下面将详细介绍减震器的安装与使用。
一、减震器的选择在安装减震器之前，首先需要选择合适的减震器。
减震器的选择应注意以下几个方面：1.根据实际使用条件选择减震器的类型：常见的减震器有液压减震器、气弹簧减震器、金属弹簧减震器等，根据不同的使用条件选择合适的减震器。
2.根据负荷及工作环境选择减震器的型号和规格：减震器有不同的负荷范围和工作环境要求，根据实际需要选择适合的型号和规格。
3.考虑减震器的耐久性和维护成本：在选择减震器时，需要考虑其耐久性和维护成本，选择质量较好、使用寿命较长的减震器。
二、减震器的安装减震器的正确安装是确保其正常运行和发挥作用的关键因素。
下面是减震器的安装步骤：1.在安装减震器前，确认减震器的定位孔和连接孔的位置和尺寸是否适合实际情况。
2.清理安装位置的表面，确保表面干净、无杂质和涂层剥落。
3.将减震器准确地安装在所需位置上，并使用适当的螺栓将其固定。
注意螺栓的规格、拧紧力度以及是否需要使用垫圈等。
4.在安装减震器时，应确保安装位置的水平和垂直度，以保证减震器的正常工作。
5.安装完成后，检查减震器是否安装牢固，是否有松动或异响现象。
需要及时调整和修复有问题的减震器。
三、减震器的使用减震器的使用需要遵循以下原则：1.避免减震器超负荷使用：减震器具有一定的负荷范围，超过负荷使用会导致减震器性能下降和损坏，因此在使用时应避免超负荷。
2.避免减震器长时间处于压缩状态：减震器长时间处于压缩状态可能会导致其性能下降，因此在不使用时，应尽量避免减震器长时间处于压缩状态。
3.定期检查减震器的工作状态：定期检查减震器的工作状态，包括是否有泄漏、异响等现象，如果发现异常应及时进行维修和更换。
4.按照使用说明和维护手册进行维修和保养：减震器通常会有使用说明书和维护手册，使用者应按照说明进行维修和保养，以延长减震器的使用寿命。
减震器更换的实训报告
一、实训目的通过本次减震器更换实训，使学生掌握汽车减震器的基本原理、构造、工作原理以及故障诊断方法，提高学生的动手实践能力，培养学生的团队合作精神，增强对汽车维修工作的认识。
二、实训时间2022年10月15日至2022年10月19日三、实训地点汽车维修实训室四、实训内容1. 减震器的基本原理、构造、工作原理2. 减震器故障诊断方法3. 减震器更换操作步骤4. 实际操作练习五、实训过程1. 理论学习首先，我们对减震器的基本原理、构造、工作原理进行了详细的学习。
减震器是一种悬挂装置，其主要作用是吸收路面不平造成的冲击，提高行驶舒适性，同时保持车身稳定。
减震器主要由弹簧、减震筒、减震油液等组成。
减震器的工作原理是通过油液的流动和阻尼来吸收能量，达到减震的目的。
2. 故障诊断方法学习在理论学习的基础上，我们学习了减震器故障诊断方法。
减震器故障主要有以下几种：漏油、油封损坏、活塞卡死、弹簧疲劳等。
故障诊断方法包括外观检查、静态检查、动态检查等。
3. 减震器更换操作步骤学习在了解减震器故障诊断方法后，我们学习了减震器更换操作步骤。
具体步骤如下：（1）检查减震器是否需要更换，确认故障原因。
（2）准备好更换减震器所需的工具和备件。
（3）将车辆升起，放置好支撑架。
（4）松开轮胎螺母，卸下轮胎。
（5）拆卸减震器固定螺栓。
（6）取下旧减震器。
（7）安装新减震器。
（8）检查新减震器安装是否牢固，拧紧固定螺栓。
（9）安装轮胎，拧紧螺母。
（10）检查车辆是否平稳，调整悬挂系统。
4. 实际操作练习在理论学习的基础上，我们进行了实际操作练习。
首先，我们在指导老师的带领下，对一辆存在减震器故障的车辆进行了故障诊断，确认了故障原因。
然后，我们按照更换操作步骤，将旧减震器更换为新的减震器。
在操作过程中，我们严格按照操作规程，确保操作安全、准确。
六、实训总结1. 通过本次实训，我们掌握了减震器的基本原理、构造、工作原理以及故障诊断方法，提高了自己的动手实践能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业： 简述前后减振器的拆装更换步骤。
2. 前悬架总成安装
（1）不允许对前悬架总成进行焊接或整形处理，损坏 的零部件总成需要更换新的。 （2）安装传动轴时，应擦净传动轴与轮毂花键齿面上 的油污，去除防护剂的残留物。 （3）安装时，所有螺栓和螺母的紧固力矩应符合规定。 （4）所有自锁螺母，必须更换新件。
任务2 后桥及后悬架拆装
任务分析
1. 前悬架总成拆卸
用专用扳手拆下减振器的固定螺栓，注意不要损伤内六 角螺栓
一、前减振器总成拆卸和安装
1. 前悬架总成拆卸
取下减震器总成，并用专用工具夹住
一、前减振器总成拆卸和安装
1. 前悬架总成拆卸
分解前减振器总成，检查各个橡胶件，更换装复；注意 谨慎安装，防止弹簧伤人
一、前悬架总成拆卸和安装
任务分析
前桥与前悬架的正确拆装是进行故障诊断维修 的基本技能，要进行前桥与前悬架的正确拆装，应 该首先学习前桥与前悬架的功用、组成结构及工作 原理，并且掌握拆装的基本方法和步骤，使前桥与 前悬架各零部件达到最佳配合，从而保证汽车行驶 装置处于良好的工作状态。
一、桑塔纳轿车前桥、前悬架构造
1. 前桥、前悬架的作用 • 前桥的结构组成
更换损坏的减振器总成与各个橡胶部件，装 复时可用下落举升机或拖顶上行来压缩弹簧
2. 后桥与后悬架的安装
后桥、后悬架总成的安装可按拆卸相反的顺 序进行，但应注意以下事项：
（l）将驻车制动拉索铺设在排气管上面，然后 将后桥装到车身上。
（2）将减振器支撑杆座装入车身的支架中，并 用螺母固定。
（3）后桥横梁必须平放，车身与横梁的夹角应 为17 °士2°36ˊ。
一、前减振器总成拆卸和安装
1. 前悬架总成拆卸
在未升车前将轮胎螺栓以及轴头螺栓松开 （大帽），然后用举升机将车升起
一、前减振器总成拆卸和安装
1. 前悬架总成拆卸
拆下轮胎以及轴头螺栓
一、前减振器总成拆卸和安装
1. 前悬架总成拆卸
用专用内六方工具拆下固定制动分泵的螺栓，并将制动 分泵去下固定在车架上
二、 后减振器总成的拆卸和安装
桑塔纳2000型轿车后桥和后悬架的拆卸与分解
二、后减振器总成的拆卸和安装
1. 后悬架总成拆卸
在未升车后将轮胎螺栓松开，然后用举升机 将车升起
二、后减振器总成的拆卸和安装
1. 后悬架总成拆卸
用举升机将车升起，然后取下轮胎
二、后减振器总成的拆卸和安装
1. 后悬架总成拆卸
后桥与后悬架的正确拆装是进行故障诊断维修 的基本技能，要进行后桥与后悬架的正确拆装，应 该首先学习后桥与后悬架的构造、组成及工作原理， 并且掌握拆装的基本方法和步骤，从而保证汽车行 驶装置处于良好的工作状态。
一、桑塔纳轿车后桥、后悬架构造
1. 后桥、后悬架的作用 2. 后桥、后悬架的结构组成
桑塔纳2000型轿车后桥和后悬架结构
一、桑塔纳轿车前桥、前悬架构造
3.前悬架的结构组成
悬架系统组成示意图
一、桑塔纳轿车前桥、前悬架构造
3.前悬架的结构组成 （1）弹性元件
螺旋弹簧
一、桑塔纳轿车前桥、前悬架构造
3.前悬架的结构组成 （2）减振器
一、桑塔纳轿车前桥、前悬架构造
3.前悬架的结构组成 （3）横向稳定杆
横向稳定器结构示意图
一、前减振器总成拆卸和安装
1. 前悬架总成拆卸
拆下下支臂固定螺栓，并将其取下
一、前减振器总成拆卸和安装
1. 前悬架总成拆卸
用专用工具拆下转向横拉杆球头，注意不要损伤螺纹， 并抽出传动轴
一、前减振器总成拆卸和安装
1. 前悬架总成拆卸
用专用扳手拆下减振器的固定螺栓，注意不要损伤内六 角螺栓ຫໍສະໝຸດ 一、前减振器总成拆卸和安装
模块六 行驶装置
桑塔纳2000减振器的检修与更换
嘻嘻嘻嘻嘻嘻 xxx
桑塔纳2000减振器更换
1.能正确拆装前桥与前悬架
任务目标
2.能正确拆装后桥与后悬架
任务1 前桥与前悬架拆装
汽车行驶过程中，前桥与前悬架各部件受到不断地冲击 振动而使空间位置发生变化，并且出现磨损、松旷及损坏现 象，从而影响车辆行驶安全性和稳定性。本课题任务是能够 正确拆装前悬架。
拆下减振器下端与后桥的连接螺栓，因工作 环境恶劣，可能需要用松动剂
二、后减振器总成的拆卸和安装
1. 后悬架总成拆卸
驾驶室后排座椅处，打开装饰板，用专用工 具拆下减振器上端与车身螺栓
二、后减振器总成的拆卸和安装
1. 后悬架总成拆卸
取下后减震器总成，按顺序分解检查
二、后减振器总成的拆卸和安装
1. 后悬架总成拆卸
