气动人工肌肉驱动仿人灵巧手的结构设计_彭光正
第26卷 第7期2006年7月北京理工大学学报TransactionsofBeijingInstituteofTechnologyVol.26 No.7Jul.2006
文章编号:1001-0645(2006)07-0593-05
气动人工肌肉驱动仿人灵巧手的结构设计
彭光正, 余麟, 刘昊
(北京理工大学信息科学技术学院自动控制系,北京 100081)
摘 要:研究一种气动人工肌肉驱动的多指仿人灵巧手的结构设计.通过分析正常人体解剖学,针对人类手掌的
外形结构、驱动形式及运动规则,设计了一种5指仿人灵巧手.该灵巧手有5个手指、19个自由度,在外观和功能
上与人手接近;手指采用气动人工肌肉驱动,以柔索传动.实验结果表明,该仿人灵巧手具有很好的柔顺性,并且整
体外形和手指关节的运动范围均能达到拟人的效果.
关键词:灵巧手;人工肌肉;仿生学
中图分类号:TP242 文献标识码:A
StructuralDesignofaDexterousHandActuatedby
PneumaticArtificialMuscle
PENGGuang-zheng, YULin, LIUHao
(DepartmentofAutomaticControl,SchoolofInformationScienceandTechnology,BeijingInstitute
ofTechnology,Beijing100081,China)
Abstract:Astructuraldeviseofadexteroushandwithmulti-fingersdrivenbypneumaticartificalmus-
cleisintroduced.Bystudyingtheshape,structure,driving-modelandtherulesofmovementofhu-
manhandfromanthropotomy,adexteroushandclosetoahumanhandinstructureandfunctionswith
5fingersand19DOFsisdesigned.Expeimentalresultsshowthattheadoptionofpneumaticartifical
muscleandartificaltendonsmakesitmoreflexible.Besides,thissortofdexteroushandcanmatchup
withtheeffectofpersonificationbothinexternalshapeandtherangeofmovement.
Keywords:dexteroushand;pneumaticartificialmuscle;bionics
收稿日期:20051229基金项目:国家自然科学基金资助项目(50475163)作者简介:彭光正(1964-),男,教授,博士生导师,E-mail:smcpeng@bit.edu.cn. 机器人灵巧手是一个高度集成化的机电系统,
涉及机械、电子、计算机、控制等多个学科领域.20
世纪80年代以来,由于气动人工肌肉技术的发展,
将气动人工肌肉作为机器人的驱动装置越来越受到
研究者的注意,具有代表性的是英国Shadow公司
研制的人工肌肉驱动的人工假肢[1].将人工肌肉运
用于灵巧手的设计,可以使灵巧手更接近于人手.
在国家自然科学基金资助下,作者对人工肌肉驱动特性做了大量的研究工作,设计出了气动人工
肌肉驱动的仿人灵巧手,并对气动肌肉手指关节做
了实验.
1 仿人灵巧手驱动的选择
驱动系统是机器人灵巧手的重要组成部分,用
以产生运动和力,对系统的性能和操作能力具有决
定性的作用.到目前为止,绝大多数多指灵巧手采用电机驱
动[2-3].但是电机输出功率和它的体积是一对矛
盾.大功率电机体积大,不便于集成在灵巧手中,减
速和力矩传递也是个难题.体积小的电机输出功率
不够,难以提供给手指关节足够的握持力.
气动人工肌肉(PMA)结构简单、紧凑,在小型、
轻质的机械手开发中具有突出优势;它的高度柔性
使其在机器人柔顺性方面很有应用潜力;它安装简
便、不需要复杂的机构及精度要求,甚至可以沿弯角
安装;无滑动部件,动作平滑,响应快,可实现极慢速
的,更接近于自然生物的运动;同时,它还具备价格
低廉、输出力/自重比高、节能、自缓冲、自阻尼、防
尘、抗污染等优点,所以在灵巧手的设计中采用
PMA驱动的方式.
在实际应用中一般使用成对的PMA构成各种
形式的驱动关节,其驱动力靠相互抗衡的一对PMA
的压力差产生,不用减速机构,可以直接驱动,也可
以将其中一只PMA用弹簧代替.
2 整体结构设计
灵巧手的整体结构采用一体化设计,将驱动手
指的人工肌肉放置于前臂,驱动手腕的人工肌肉放
置于上臂,通过人造腱来传递动力和运动,加强了仿
生的效果,同时可以有效地减小手掌和手指的体积
和质量[4].
所设计的仿人灵巧手外形如图1所示.
图1 仿人灵巧手外形图Fig.1 Afigureofthedexteroushand
作为仿人机械手,所设计的灵巧手有5根手指.
虽然4指灵巧手,甚至3指灵巧手同样能出色地完
成抓取动作,但是5指灵巧手能更好地完成抓取动
作,使得抓取控制更简单.抓取物体时,每个手指所
负责的任务就不必划分得十分明确,控制算法自然
会比较简单[5].
驱动装置采用英国Shadow公司的Mckibben
型气动人工肌肉,传动方式采用人工腱传动.所有手指由柔索驱动,而人工肌肉则固定于前臂上,柔索穿过手掌与人工肌肉相连(图2).驱动手腕动作的
人工肌肉固定于大臂上.
图2 气动肌肉安装位置示意图
Fig.2 FixingofPMA采用一对气动人工肌肉驱动.每根人工肌肉直
径6mm,长150mm,质量10g,最大拉力达70N.
灵巧手有5根手指,不包括腕部在内一共有17
个自由度(图3).其中拇指4个关节,4个自由度;
食指4个关节,3个自由度;中指4个关节,3个自由
度;无名指4个关节,3个自由度;小指5个关节,4
个自由度,一共由34根气动人工肌肉驱动.腕部2
个关节,2个自由度,由4根气动人工肌肉驱动.除
拇指外,4指远端的2个关节采用机械耦合,使2个
自由度合并为1个,即减少了驱动器的数量,同时又
使得手指的运动更像人类的手指[6].
图3 灵巧手自由度示意图Fig.3 DOFofthedexteroushand
灵巧手由手掌、手指组成(图4).手掌由3部分
组成:拇指掌骨、中间掌、小指掌骨,其中中间掌是食
指、中指和无名指掌骨的合并掌.这一简化设计使
得灵巧手的机械结构简单,同时提供了一个传感器
信号调理电路的空间,而且它不会影响整个手的仿
生运动.
5根手指分别是拇指、食指、中指、无名指和小
指,其中食指、中指和无名指在结构和长度上均相
同,小指与其它3指相比,结构相同,长度略短.当5
指伸直且4指平行时,中心线间距20mm,给佩戴人
工皮肤留下足够的空间;拇指与食指呈20°角.拇指
有4个关节:拇指指间关节、拇指掌指关节、拇指腕
掌关节,其中拇指腕掌关节设计为拇指远端腕掌关
节和拇指近端腕掌关节.拇指远端腕掌关节实现拇
指横向摆动,拇指近端腕掌关节实现拇指靠掌运动,
它们共同作用实现拇指腕掌关节的功能,即将实际594北京理工大学学报 第26卷关节在两个自由度方向分解并分别设计;其它4指
均有4个关节:远端指间关节、近端指间关节、指掌关节、横向摆动关节,其中指掌关节和横向摆动关节
共同作用实现指掌关节的功能.
图4 灵巧手背面与正面示意图Fig.4 Backandpalmofthedexteroushand
拇指远端腕掌关节横向摆动范围为0°～60°,4
指指根横向摆动关节运动范围为-15°～+15°,其
它关节运动范围均为0°～90°.
灵巧手的尺寸与人类的手接近,如表1所示.
表1 灵巧手主要尺寸表
Tab.1 Mainsizeofdexteroushandmm
拇指食指中指无名指小指掌宽掌长掌厚
8010610610687909020
3 手指的结构设计
3.1 设计思想
目前灵巧手手指的设计有两种主流设计思想,
即内骨骼设计和外骨骼设计.外骨骼设计的手指外
部只能安装很薄的用于增加摩擦力的橡胶皮,用于
柔性接触的厚衬垫只能装于手掌上,而且难于安装
触觉传感器;内骨骼设计有利于安装触觉或力传感
器以及柔性衬垫.仿人灵巧手采用内骨骼设计.
肌腱是人手实现运动的关键.仿照人类手指的
自然设计采用两条PMA驱动一个关节,一根PMA
的收缩力通过柔索传到手指腹面,做屈指运动,另一
根的PMA收缩力通过柔索传到手指背面,做伸指
运动.人手的肌腱穿过附着于骨骼上的内部具有润
滑脂的腱鞘,腱鞘具有很好的弹性,在骨骼弯曲时具
有良好的适应性,最大限度地减少了关节连接处的
部件.在仿人灵巧手的设计中运用了这种思想,所
有的柔索(人工腱)均带有腱鞘,靠腱鞘的柔性变形来适应各种弯曲,使柔索能顺利地将人工肌肉的运动从小臂传递到手指上.
在灵巧手的设计中,采用橡胶软管作为柔索的
腱鞘,以减少关节旋转给柔索带来的摩擦.
3.2 设计结构
拇指是最灵活的手指,其外形如图5所示.
图5 拇指外形图
Fig.5 Figureofthethumb拇指的结构如图6所示,可以看到,拇指由远端
指节骨、近端指节骨和拇指侧掌骨构成.在5指并
拢时,拇指指肚与手掌掌心面成45°,4指指肚与掌
心面平行.这样设计的好处是,在抓取物体时,拇指
可以用正面来接触物体表面,可以更好地传递力,使
触觉传感器更好地反馈接触面上产生的信号;另一
方面也符合人手的形状[7].
图6 拇指的结构Fig.6 Structureofthethumb
拇指远端腕掌关节实现拇指横向摆动,拇指近
端腕掌关节实现拇指靠掌运动,它们共同作用实现595第7期 彭光正等:气动人工肌肉驱动仿人灵巧手的结构设计
基于腱绳驱动的仿人灵巧手
基于腱绳驱动的仿人灵巧手
刘阳;江励;徐俊佳;汤健华
【期刊名称】《机械工程师》
【年(卷),期】2024()4
【摘 要】针对仿人灵巧手依赖复杂驱动传动机械结构和控制方法,以及缺乏灵活性、适应性的问题,结合对人手结构与功能的分析,设计了一种仿人灵巧手。从灵巧手的传动和结构两个方面出发,利用柔性腱绳在扭绞过程中的缩短效应作为灵巧手的驱动方案,并研究灵巧手在腱绳传动下的结构设计,通过耦合机构设计实现手指的灵巧抓持。对手指的运动学、静力学进行推导,完成手指工作空间计算。最后进行了不同尺寸物体的抓持试验。结果表明,所设计的仿人灵巧手可在设计范围内对典型形状物体完成稳定、可靠的抓持,并为后续灵巧手抓取控制打下基础。
【总页数】7页(P79-85)
【作 者】刘阳;江励;徐俊佳;汤健华
【作者单位】五邑大学智能制造学部
【正文语种】中 文
【中图分类】TB241
【相关文献】
1.气动人工肌肉驱动仿人灵巧手的设计2.基于BP神经网络的腱驱动灵巧手的自适应阻抗控制3.基于仿人并联手指机构的机器人灵巧手设计与性能研究4.腱驱动仿人型五指灵巧手的设计 因版权原因，仅展示原文概要，查看原文内容请购买
基于数据手套的气动灵巧手控制系统设计
基于数据手套的气动灵巧手控制系统设计
郭冰菁;李鹏杰;韩建海;李向攀;朱玉乐
【摘 要】设计的气动人工肌肉驱动的灵巧手控制系统,由数据手套完成远端到临近点的主从控制,由分布式二级控制系统完成临近点到接触点的自主控制.两种控制方式相融合,既提高了抓取效率,又保证了抓取的柔性,对灵巧手的智能控制方法的研究有一定的参考价值.
【期刊名称】《液压与气动》
【年(卷),期】2016(000)010
【总页数】5页(P42-46)
【关键词】气动人工肌肉;数据手套;灵巧手;主从控制;自主控制
【作 者】郭冰菁;李鹏杰;韩建海;李向攀;朱玉乐
【作者单位】河南科技大学机电工程学院,河南洛阳471003;河南科技大学机电工程学院,河南洛阳471003;河南科技大学机电工程学院,河南洛阳471003;河南科技大学机电工程学院,河南洛阳471003;河南科技大学机电工程学院,河南洛阳471003
【正文语种】中 文
【中图分类】TH137
引言
随着灵巧手技术的发展，其控制方式也在不断发展。自主控制和主从控制是其主要的两种控制方式。灵巧手的自主控制是指其根据给定任务和外界条件，能够自主的决定操作过程并完成任务，体现了灵巧手的高智能性。在主从控制中，灵巧手从初始位到抓持位的过程由人手来控制，灵巧手的运动被人手运动所决定，将人手直观的映射到灵巧手来完成操作任务。本研究设计的基于数据手套的灵巧手控制系统同时具有主从控制和自主控制，在灵巧手初始位置到临近点之间，采用主从控制；采用自主控制使灵巧手从临近点移动到接触点。这两种方式的融合大大提升了灵巧手的作业能力。
灵巧手抓取控制系统由三级控制器(PC机、DSP和单片机)构成，如图1所示， 由数据手套作为外设实现主从控制，由灵巧手上安装的关节角度传感器和触力传感器作为信息反馈实现闭环自主控制。
1.1 控制系统结构
灵巧手从初始位置运动到临近点的过程中，人手(主手)直接操控灵巧手(从手)来实现主从控制。人手操控灵巧手运动到临近点的信息由数据手套采集之后传输给PC机[1]。
人工肌肉驱动的多指灵巧手运动学计算与分析
２２４ 机械设计与制造
Ｍａｃｈｉｎｅｒｙ Ｄｅｓｉｇｎ＆Ｍａｎｕｆａｃｔｕｒｅ 第１１期 ２０１３年１１月
人工肌肉驱动的多指灵巧手运动学计算与分析
朱玉乐，郭冰菁
（河南科技大学，河南洛阳４７１００３）
摘要：目前对灵巧手的运动学分析对象多为单指结构，很少涉及多指协调的运动学分析，为了更好地完成ＨＵＳＴ灵巧
手的抓取规划，主要针对多指灵巧手的运动学问题以及各手指的操作可达性进行分析计算与验证。根据气动人工肌肉驱
动的ＨＵＳＴ灵巧手的结构特点，采用标准Ｄ—Ｈ参数法建立各手指指尖相对于手掌坐标系的运动方程，分析求解多指气
动灵巧手的正逆运动学问题，基于Ｍａｔｌａｂ对灵巧手的工作空间进行仿真分析，得出了各手指在手掌坐标系下的操作可达
空间，并通过抓取实例验证了运动学与仿真分析的正确性，为多指灵巧手的抓取规划提供了重要依据。
关键词：多指灵巧手；运动学；Ｍａｔｌａｂ；工作空间；操作可达性
中图分类号：ＴＨ１６；ＴＰ２４ 文献标识码：Ａ 文章编号：１００１—３９９７（２０１３）１１—０２２４—０４
Ｋｉｎｅｍａｔｉｃｓ Ｃａｌｃｕｌａｔｉｏｎ ａｎｄ Ａｎａｌｙｓｉｓ ｏｆ Ｍｕｌｔｉ—Ｆｉｎｇｅｒｅｄ Ｄｅｘｔｅｒｏｕｓ
Ｈａｎｄ ｄｒｉｖｅｎ ｂｙ Ａｒｔｉｆｉｃｉａｌ Ｍｕｓｃｌｅｓ
ＺＨＵ Ｙｕ－ｌｅ，ＧＵＯ Ｂｉｎｇ－ｊｉｎｇ
（Ｈｅｎａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ，Ｈｅ’ｎａｎ Ｌｕｏｙａｎｇ ４７ １００３，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｋｉｎｅｍａｔｉｃｓ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｄｅｘｔｅｒｏｕｓ ｈａｎｄ ｏ￣ｅｃｔ ｉｓ ｓｉｎｇｌｅ ｓｔｒｕｃｔｕｒｅ，ｍｏｒｅ ｒａｒｅｌｙ ｉｎｖｏｌｖｉｎｇ ｍｕｌｔｉ－ｆｉｎｇｅｒｅｄ
ｃｏｏｒｄｉｎａｔｉｏｎ ｋｉｎｅｍａｔｉｃｓ ａｎａｌｙｓｉｓ，ａｎｄ ｉｎ ｏｒｄｅｒ ｔｏ ｂｅｔｔｅｒ ｃｏｍｐｌｅｔｅ ｔｈｅ ＨＵＳＴ ｄｅｘｔｅｒｏｕｓ ｈａｎｄ ｇｒａｓｐｉｎｇｐｌａｎｎｉｎｇ，ｉｔ ｍａｉｎｌｙ ａｉｍｓ

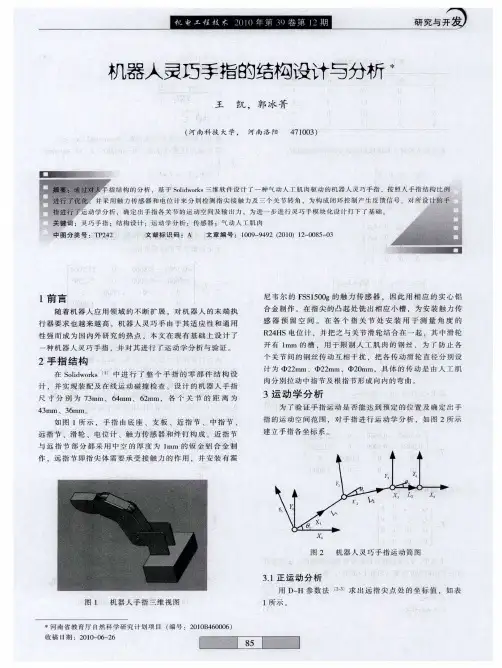

机器人灵巧手指的结构设计与分析
