石墨烯表面活性剂
序号分散剂/活性剂的名称简介结构
1N-甲基-吡咯化合
物（烷酮）
2十二烷基苯磺酸钠
(SDBS)分子式：C18H29NaO3S；分
子量：348.48；固体，白色
或淡黄色粉末，易溶于水，
易吸潮结块；无毒
3聚乙烯吡咯烷酮
(PVP)分子式：(C6H9NO)n；白
色或乳白色粉末或颗粒；
4阴离子型表面活性
剂：木质素磺酸钠
（SLS)多聚物；分子量不定；化
学结构尚未确定
5胆酸钠（SC)分子式：
C24H39Nao5；分子量：
430.55；白色结晶或无色
粉末
6高浓度的胆酸钠石墨烯的分散剂/表面活性剂
7
十六烷基三甲基溴
化铵(CTAB)分子式： C16H33(CH3)3NBr；
分子量：364.446；白色微晶性
粉末，吸湿性，在酸性溶液中
稳定，易溶于乙醇
8聚氧乙烯月桂醚
（Brij 35）棕色粘稠液，易溶于水，具有
乳化、润湿、分散能力标准情
况下熔点约为27℃ 沸点约100
℃ 密度接近于水约为1.00
g/mL，闪点大于110℃ 折射率
1.462
可以用作乳化润湿剂，在橡胶
工业中用作分散剂，石油工业
和环境保护行业中用作溢油分
散剂的组分之一。也可用作醚
酯类非离子型表面活性剂
9吐温80分子式：C64H124O26 ；分子
量：1309.5 ；浅黄色粘稠液体
10曲拉通X100聚乙二醇对异辛基苯基醚；分
子式：C34H62O11；分子量：
646.86；对人体有害。
11氧化二丁基锡分子式：C8H18OSn ，分子
量：248.95 ，白色到微黄色粉
末。熔点 >300℃，水溶性 4.0
mg/L（20℃）。溶于盐酸，不
溶于水及有机溶剂。遇火自
燃；剧毒
12Disperbyk-163分散剂 Disperbyk-163 是一种相
对分子质量为 17000,的嵌段共
聚物 ， 包括亲颜料端的胺基和
亲溶剂端的酯基和羧基 。
13赖氨酸
14聚间亚苯亚乙烯衍
生物（PmPV）
15DsPE
16聚乙烯醇(PVA)
17聚丙烯酰胺18聚丙烯酸
19聚甲基丙烯酸
20聚氧化乙烯
购买/自行合成出现的文章结构/机理优缺点
These solvents are
expensive and require
special care when
handling
可购买liquid phase production of
graphene by exfoliation of
graphite in surfactent/water
solutions合成工艺成熟、成本价
低，可以得到高品质的
石墨烯，具有较广阔的
应用前景，但是此方法
制备的石墨烯浓度较低
。
可购买：德国
BASF、美国ISP、
中国河南新开源
（NKY）等高浓度石墨烯水系分散
液及其气液界面自组装
膜;魏摇 伟,摇 吕摇 伟,摇
杨全红;新型炭材料;第26
卷第1期,2011 年2月PVP是一种生物相容性
好、安全性高、价格便
宜的高分子型表面活性
剂,具有很好的溶解性和
润湿性能,与石墨表面有
较强的亲和性,而且易于
除去.
YangQ,Pan X J,Huang F,et
al. Fabrication of high-
concentration and stable
aqueous suspensions of
graphene nanosheets by
noncovalent
functionalization with
lignin and cellulose
derivativesSLS是一种两性的聚合
电解质，其疏水的烷基
骨架与芳环相连，亲水
的磺酸钠集团位于α碳
上
Flexible,transparent,condu
cting films of randomly
stacked graphene from
surfactant-stabilized,oxide-
free graphene dispersions此方法制备出的石墨烯
溶液浓度较低，最高也
只有0.0005mg/mL
High-
concentration,surfactant-
stabilized graphene
dispersions在较高浓度的石墨烯和
胆酸钠浓度下，将低功
率的超声时间由140min
提高到430h.石墨烯浓度可达0.3mg/mL剂/表面活性剂
Cationic surfactant
mediated exfoliation of
graphite into graphene
flakes超声剥离高浓度有序的
热解石墨(HOPH),并用
乙酸处理吸附在石墨烯表面的阳
离子表面活性剂可以有
效阻止石墨烯片的聚集
现象，使石墨烯在DMF
溶剂中很好的分散
可购买专利申请号：200910099595.X
专利申请号：200910099595.X
专利申请号：200910099595.X
徐超等；基于石墨烯的
材料化学进展；应 用
化 学，第２８卷 第１
期 可以制得 Ｓｎ Ｏ２ 石
墨烯复合物
可购买；德国
BYK 公司王珊珊等，纳米石墨片
在有机溶剂中的分散工
艺研究；膨胀石墨在制备过程中
经过高温处理,石墨片
的边缘会发生氧化而引
入-OH 和-COOH 等官能
团 。 这些极性官能团
会和 Disperbyk-163
的胺基通过氢键相互作
用使分散剂稳定地锚接
在石墨片表面，而分散
剂的亲溶剂端伸展在溶
剂中,提高纳米石墨片
在溶剂中的浸润性
制备方法；CN101941694
一种高分散性石墨烯的
制备方法；CN101941694
石墨烯及其复合材料在酶电化学生物传感器中的应用
龙源期刊网
石墨烯及其复合材料在酶电化学生物传感器中的应用
作者：张谦 张玲 李景虹
来源：《分析化学》2013年第05期
摘要：石墨烯作为新型的二维碳基纳米材料，具有良好的导电性、较大的比表面积和较好的生物相容性。石墨烯及其复合物适合于构建酶电化学生物传感器。本文介绍了石墨烯功能化的方法，并对石墨烯及其复合物在酶电化学生物传感器方面的研究进行了综述。
关键词：石墨烯； 功能化； 酶； 电化学生物传感器； 综述
1引言
石墨烯（Graphene）是一种由单层碳原子紧密堆积成二维蜂窝状晶格结构的新型碳材料。自从2004年由英国Manchester 大学的Geim研究组发现以来，石墨烯引起了强烈的反响和广泛关注[1]。这种二维纳米材料的基本结构单元为有机材料中最稳定的苯六元环，其厚度仅为一个碳原子的厚度（0.335 nm），是目前所发现的最薄的二维材料[2，3]。这种特殊的结构使得石墨烯表现出优异的物理化学性质。石墨烯的理论比表面积高达2600 m2g4，其结构中长程有序的鸺缱咏峁故故┚哂杏乓斓牡既刃阅 （3×103 W（m·K））和力学性能（1.06×103 GPa）以及室温下的高的电子迁移率（1.5×104 cm2（V·s））[4～6]。由于具有独特的结构和优异的性能，石墨烯已被广泛应用于诸多领域[7～13]。
近年来，随着对石墨烯结构、性质等方面的深入研究，其在电化学，尤其是生物电化学领域的研究日益受到关注[14～22]。由于具有优良的导电性和电催化性能，石墨烯是制备酶电化学生物传感器的一种理想的电极材料[23～25]。石墨烯良好的电学性质使其可以在电化学过程中有效地促进电子传输，提高生物传感器的灵敏度和响应信号，缩短响应时间[26]。而且，石墨烯具有较大的比表面积可有效提高酶的负载量，由此改善传感器的灵敏度等性能[27]。此外，石墨烯还具有良好的生物相容性，能够保持负载酶的生物活性，有利于生物传感器的稳定[28，29]。目前，已有诸多综述性文章从不同方面对石墨烯的合成、性质和应用等进行了评述，本文仅对石墨烯及其复合物在酶电化学生物传感器领域中的新进展进行综述。
石墨烯生产工艺流程
石墨烯生产工艺流程
《石墨烯生产工艺流程》
石墨烯是一种由碳原子构成的二维晶格结构材料，其出色的导电性、热导性和机械性能使其成为研究人员和工程师们的研究重点。但要生产高质量的石墨烯并非易事，需要精密的工艺流程以确保其品质和性能。
石墨烯的生产工艺流程通常包括以下几个步骤：
1. 石墨氧化：首先，天然石墨粉末会被氧化成石墨烯的前体物质——氧化石墨（GO）。这一步通常采用氧化剂如硫酸和硝酸对石墨进行氧化反应，使得石墨表面附着上氧原子和羟基，形成氧化石墨。
2. 氧化石墨的还原：接着，氧化石墨会被还原为石墨烯。这一步通常使用还原剂如高温还原、化学还原或电化学还原等方法，将氧原子和羟基去除，恢复碳原子的结构，得到石墨烯。
3. 石墨烯的分散和修饰：最后，生产得到的石墨烯需要进行分散和修饰，以确保其在材料和设备中的应用性能。这通常包括超声分散、添加表面活性剂、聚合物包覆等步骤，以使得石墨烯能够均匀分散在介质中，并且具有一定的稳定性。
以上就是一般的石墨烯生产工艺流程。当然，随着科技的发展和工艺的改进，也可能会有一些新的方法被引入到石墨烯生产中。总的来说，石墨烯的生产需要高度的技术和设备支持，并且对于材料本身的品质和性能有严格的要求。希望随着科技的不断进步，石墨烯的生产工艺也会更加完善和成熟。

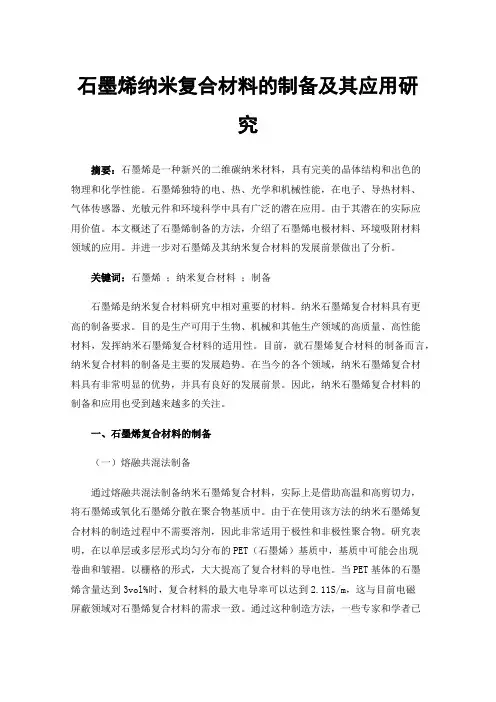

石墨烯纳米复合材料的制备及其应用研究
石墨烯纳米复合材料的制备及其应用研究
摘要：石墨烯是一种新兴的二维碳纳米材料，具有完美的晶体结构和出色的物理和化学性能。石墨烯独特的电、热、光学和机械性能，在电子、导热材料、气体传感器、光敏元件和环境科学中具有广泛的潜在应用。由于其潜在的实际应用价值。本文概述了石墨烯制备的方法，介绍了石墨烯电极材料、环境吸附材料领域的应用。并进一步对石墨烯及其纳米复合材料的发展前景做出了分析。
关键词：石墨烯 ；纳米复合材料 ；制备
石墨烯是纳米复合材料研究中相对重要的材料。纳米石墨烯复合材料具有更高的制备要求。目的是生产可用于生物、机械和其他生产领域的高质量、高性能材料，发挥纳米石墨烯复合材料的适用性。目前，就石墨烯复合材料的制备而言，纳米复合材料的制备是主要的发展趋势。在当今的各个领域，纳米石墨烯复合材料具有非常明显的优势，并具有良好的发展前景。因此，纳米石墨烯复合材料的制备和应用也受到越来越多的关注。
一、石墨烯复合材料的制备
（一）熔融共混法制备
通过熔融共混法制备纳米石墨烯复合材料，实际上是借助高温和高剪切力，将石墨烯或氧化石墨烯分散在聚合物基质中。由于在使用该方法的纳米石墨烯复合材料的制造过程中不需要溶剂，因此非常适用于极性和非极性聚合物。研究表明，在以单层或多层形式均匀分布的PET（石墨烯）基质中，基质中可能会出现卷曲和皱褶。以栅格的形式，大大提高了复合材料的导电性。当PET基体的石墨烯含量达到3vol%时，复合材料的最大电导率可以达到2.11S/m，这与目前电磁屏蔽领域对石墨烯复合材料的需求一致。通过这种制造方法，一些专家和学者已经制成了高导电复合材料，例如分离的石墨烯-多壁纳米管/超高分子量聚乙烯，它们的导电率非常高，并且其导电渗透率低，仅为0.039vot%[1]。
（二）溶液混合法制备
通过溶液混合法制备纳米石墨烯复合材料,实际上是指在溶剂的作用下,将聚合物分子插入GO片材后，通过还原制备纳米石墨烯复合材料。在制造过程中，一种常用的方法是通过超声技术将GO分散在水或有机溶剂中，然后添加聚合物并通过聚集或挥发除去溶剂。由于GO表面存在含氧官能团，因此GO可以更好地分散在有机溶剂中，并且可以更好地与聚合物界面相互作用。在相关研究过程中，一些专家以N-二甲基酰胺为溶剂制备了FGON（功能性氧化石墨烯纳米片）/CE（氰酸酯）复合材料，并将FGON插入CE基质中。为了实现界面之间的有效粘合，这种纳米复合材料具有非常好的耐摩擦性和很强的机械性能。同时，一些学者将FGON和PMMA添加到THF溶液中，经过超声分散和真空干燥后获得FGONs/PMMA纳米复合材料。而且，一些学者已经使用THF和氯仿作为溶剂来制备石墨烯/环氧纳米复合材料。研究表明，氯仿对促进石墨烯在环氧树脂中的分散具有更好的作用，因此以这种方式制备的石墨烯纳米复合材料的泄漏阈值也较低。在该制造方法的研究过程中，一些学者正在使用该方法制造FGON /硅树脂纳米复合材料，当FGON的含量达到0.5wt%时，大大改善了该纳米复合产品的拉伸性能、导热性和热稳定性。
混凝土中添加石墨烯的方法
混凝土中添加石墨烯的方法
混凝土是一种广泛使用的建筑材料，其主要成分为水泥、砂、石子和水。然而，传统的混凝土存在着一些问题，如低强度、易龟裂、易受环境侵蚀等。为了改善混凝土的性能，近年来石墨烯作为一种新型材料被广泛应用于混凝土中。本文将详细介绍混凝土中添加石墨烯的方法。
一、石墨烯的简介
石墨烯是一种由碳原子形成的单层薄片材料，具有极高的强度、导电性和导热性。石墨烯的结构与石墨相似，但其只有单层碳原子，因此具有更高的表面积和更强的力学性能。石墨烯是一种新型的纳米材料，具有广泛的应用前景。
二、混凝土中添加石墨烯的方法
1.机械混合法
机械混合法是将石墨烯和混凝土原材料一起放入混凝土搅拌机中进行混合的方法。具体步骤如下：
（1）准备混凝土原材料，包括水泥、砂、石子和水。
（2）将石墨烯粉末加入混凝土原材料中。
（3）将混合好的原材料放入混凝土搅拌机中进行搅拌，直至混凝土均匀。
（4）将混合好的混凝土倒入模具中，进行振实。
机械混合法的优点是操作简单，成本低廉，适用于大规模生产。但其缺点是石墨烯容易附着在混凝土原材料的表面上，难以完全分散，影响石墨烯的作用效果。
2.超声波分散法
超声波分散法是利用超声波将石墨烯分散在混凝土中的方法。具体步骤如下：
（1）准备混凝土原材料。
（2）将石墨烯粉末加入混凝土原材料中。
（3）将混合好的原材料放入装有超声波发生器的容器中。
（4）开启超声波发生器，将石墨烯分散在混凝土中。
（5）将混合好的混凝土倒入模具中，进行振实。
超声波分散法的优点是石墨烯可以完全分散在混凝土中，提高了石墨烯的作用效果。但其缺点是设备成本较高，操作需要技术。
3.表面改性法
表面改性法是将石墨烯与表面活性剂混合后，再加入混凝土中的方法。具体步骤如下：
（1）准备混凝土原材料。
（2）将石墨烯和表面活性剂混合。
（3）将混合好的石墨烯和表面活性剂加入混凝土原材料中。
（4）将混合好的混凝土倒入模具中，进行振实。
表面活性剂软模板制备石墨烯／镍-铝层状双氢氧化物复合材料及其超级电容性能

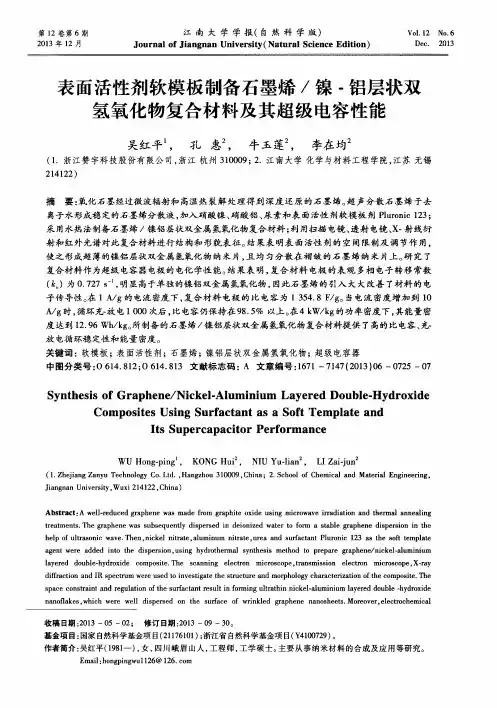

第１２卷第６期 ２０１３年１２月 江南大学学报（自然科学版）
Ｊｏｕｒｎａｌ ｏｆ Ｊｉａｎｇｎａｎ Ｕｎｉｖｅｒｓｉｔｙ（Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ） ＶｏＩ．１２ Ｎｏ．６ Ｄｅｃ． ２０１３
表面活性剂软模板制备石墨烯／镍．铝层状双
氢氧化物复合材料及其超级电容性能
吴红平 ， 孔惠 ， 牛玉莲 ， 李在均
（１．浙江赞宇科技股份有限公司，浙江杭州３１０００９；２．江南大学化学与材料工程学院，江苏无锡
２１４１２２）
摘要：氧化石墨经过微波辐射和高温热裂解处理得到深度还原的石墨烯。超声分散石墨烯于去
离子水形成稳定的石墨烯分散液，加入硝酸镍、硝酸铝、尿素和表面活性剂软模板剂Ｐｌｕｒｏｎｉｃ １２３；
采用水热法制备石墨烯／镍铝层状双金属氢氧化物复合材料；利用扫描电镜、透射电镜、Ｘ．射线衍
射和红外光谱对此复合材料进行结构和形貌表征。结果表明表面活性剂的空间限制及调节作用，
使之形成超薄的镍铝层状双金属氢氧化物纳米片，且均匀分散在褶皱的石墨烯纳米片上。研究了
复合材料作为超级电容器电极的电化学性能。结果表明，复合材料电极的表观多相电子转移常数
（ｋ ）为０．７２７ Ｓ～，明显高于单独的镍铝双金属氢氧化物，因此石墨烯的引入大大改善了材料的电
子传导性。在１ Ａ／ｇ的电流密度下，复合材料电极的比电容为１ ３５４．８ Ｆ／ｇ。当电流密度增加到１０
Ａ／ｇ时，循环充－放电１ ０００次后，比电容仍保持在９８．５％以上。在４ ｋＷ／ｋｇ的功率密度下，其能量密
度达到ｌ２．９６ Ｗｈ／ｋｇ。所制备的石墨烯／镍铝层状双金属氢氧化物复合材料提供了高的比电容、充－
放电循环稳定性和能量密度。
关键词：软模板；表面活性剂；石墨烯；镍铝层状双金属氢氧化物；超级电容器
中图分类号：Ｏ ６１４．８１２；０ ６１４．８１３文献标志码：Ａ文章编号：１６７１—７１４７（２０１３）０６—０７２５—０７
Ｓｙｎｔｈｅｓｉｓ ｏｆ Ｇｒａｐｈｅｎｅ／Ｎｉｃｋｅｌ－Ａｌｕｍｉｎｉｕｍ Ｌａｙｅｒｅｄ Ｄｏｕｂｌｅ－Ｈｙｄｒｏｘｉｄｅ

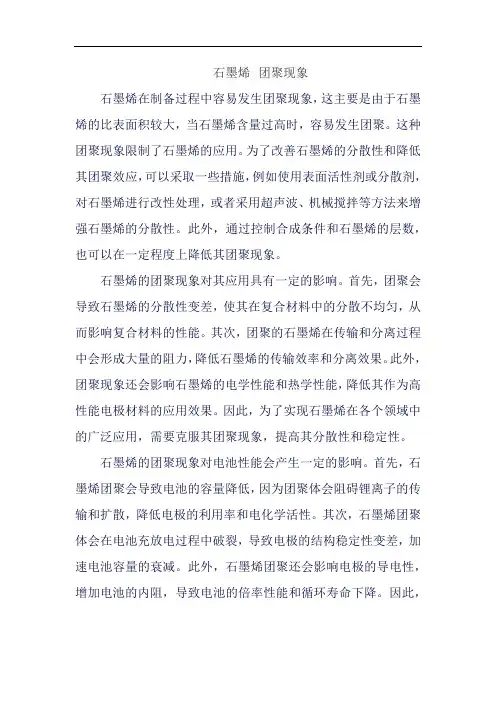

石墨烯 团聚现象
石墨烯 团聚现象
石墨烯在制备过程中容易发生团聚现象，这主要是由于石墨烯的比表面积较大，当石墨烯含量过高时，容易发生团聚。这种团聚现象限制了石墨烯的应用。为了改善石墨烯的分散性和降低其团聚效应，可以采取一些措施，例如使用表面活性剂或分散剂，对石墨烯进行改性处理，或者采用超声波、机械搅拌等方法来增强石墨烯的分散性。此外，通过控制合成条件和石墨烯的层数，也可以在一定程度上降低其团聚现象。
石墨烯的团聚现象对其应用具有一定的影响。首先，团聚会导致石墨烯的分散性变差，使其在复合材料中的分散不均匀，从而影响复合材料的性能。其次，团聚的石墨烯在传输和分离过程中会形成大量的阻力，降低石墨烯的传输效率和分离效果。此外，团聚现象还会影响石墨烯的电学性能和热学性能，降低其作为高性能电极材料的应用效果。因此，为了实现石墨烯在各个领域中的广泛应用，需要克服其团聚现象，提高其分散性和稳定性。
石墨烯的团聚现象对电池性能会产生一定的影响。首先，石墨烯团聚会导致电池的容量降低，因为团聚体会阻碍锂离子的传输和扩散，降低电极的利用率和电化学活性。其次，石墨烯团聚体会在电池充放电过程中破裂，导致电极的结构稳定性变差，加速电池容量的衰减。此外，石墨烯团聚还会影响电极的导电性，增加电池的内阻，导致电池的倍率性能和循环寿命下降。因此，
为了提高石墨烯电池的性能，需要解决石墨烯团聚的问题，增强其分散性和稳定性。
电化学剥离法制备石墨烯及表征
电化学剥离法制备石墨烯及表征
电化学剥离法是一种制备单层石墨烯的方法，其基本原理是利用电解液中的化学物质对石墨的氧化作用，使其分解成单层石墨烯，再通过电场或其他方式将其分离。该方法具有简单、成本低、可批量生产等优点。
下面是电化学剥离法制备石墨烯的基本步骤：
1.将石墨片置于电解液中（如硫酸、氢氟酸等），使用电极进行电解。在电解的过程中，石墨会发生氧化反应，使原本属于石墨的原子层逐层被氧化物剥离。逐渐形成单层厚度的石墨烯片。
2.加入表面活性剂，如十二烷基硫酸钠等，分散石墨烯片。
3.将分散后的石墨烯涂到硅衬底上，并进行干燥。待硅衬底上的石墨烯薄片形成后， 就可以进行分离和提取。
4.对薄片进行表征，如扫描电镜（SEM）或透射电镜（TEM）等分析手段，观察其形貌和结构，确定其厚度、质量和晶体结构等特征。
电化学剥离法制备的石墨烯具有高质量、单层结构、优良的电学、化学性质等特点，十分适用于各种领域的研究和应用。
石墨烯表面活性剂
序号分散剂/
活性剂的名称简介结构
1N-甲基-吡咯化合
物（烷酮）
2十二烷基苯磺酸钠
(SDBS)分子式：C18H29NaO3S；分
子量：348.48；固体，白色
或淡黄色粉末，易溶于水，
易吸潮结块；无毒
3聚乙烯吡咯烷酮
(PVP)分子式：(C6H9NO)n；白
色或乳白色粉末或颗粒；
4阴离子型表面活性
剂：木质素磺酸钠
（SLS)多聚物；分子量不定；化
学结构尚未确定
5胆酸钠（SC)分子式：
C24H39Nao5；分子量：
430.55；白色结晶或无色
粉末
6高浓度的胆酸钠石墨烯的分散剂/表面活性剂
7
十六烷基三甲基溴
化铵(CTAB)分子式： C16H33(CH3)3NBr；
分子量：364.446；白色微晶性
粉末，吸湿性，在酸性溶液中
稳定，易溶于乙醇
8聚氧乙烯月桂醚
（Brij 35）棕色粘稠液，易溶于水，具有
乳化、润湿、分散能力标准情
况下熔点约为27℃ 沸点约100
℃ 密度接近于水约为1.00
g/mL，闪点大于110℃ 折射
率 1.462
可以用作乳化润湿剂，在橡胶
工业中用作分散剂，石油工业
和环境保护行业中用作溢油分
散剂的组分之一。也可用作醚
酯类非离子型表面活性剂9吐温80分子式：C64H124O26 ；分子
量：1309.5 ；浅黄色粘稠液体
10曲拉通X100聚乙二醇对异辛基苯基醚；分
子式：C34H62O11；分子量：
646.86；对人体有害。
11氧化二丁基锡分子式：C8H18OSn ，分子
量：248.95 ，白色到微黄色粉
末。熔点 >300℃，水溶性 4.0
mg/L（20℃）。溶于盐酸，不
溶于水及有机溶剂。遇火自
燃；剧毒
12Disperbyk-163分散剂 Disperbyk-163 是一种相
对分子质量为 17000,的嵌段共
聚物 ， 包括亲颜料端的胺基和
亲溶剂端的酯基和羧基 。
13赖氨酸
14聚间亚苯亚乙烯衍
生物（PmPV）
15DsPE
16聚乙烯醇(PVA)
17聚丙烯酰胺18聚丙烯酸
19聚甲基丙烯酸
20聚氧化乙烯
购买
/
石墨烯涂料配方
石墨烯涂料配方
石墨烯涂料是一种新型的涂料材料，它具有高度的导电性、高强度、高韧性、高透明性等多种优异性能。在现代工业中，石墨烯涂料已经得到广泛的应用，例如航空航天、电子、医疗、建筑等领域。下面介绍一下常见的石墨烯涂料配方：
1.单组分石墨烯涂料配方
单组分石墨烯涂料简单易操作，主要是将石墨烯粉体掺入稀释剂中，调制成相应的涂料。适用于家庭装饰、金属表面涂装、工程涂料等领域，具有良好的抗污易清洁、耐划伤、防腐蚀、减少辐射等特点。
制作方法：
将石墨烯粉体缓慢加入细微的稀释剂中，将石墨烯充分分散，避免粘结，最后将适当的助剂加入即可。稀释剂可选择Toluene、乙醇和丙酮等常用有机溶剂。
2.涂料乳液配方 涂料乳液是一种水性石墨烯涂料，它可与多种基材兼容，具有优异的防腐蚀、耐划伤、气密性等特性。它的制作方法如下：
制作方法：
加入表面活性剂，将石墨烯粉末彻底分散，最终在制备阶段中加入乳化剂。
3.双组分石墨烯涂料配方
双组分石墨烯涂料主要由两种成分组成。一种是含有石墨烯的树脂基涂料，另一种是固化剂。双组份石墨烯涂料适用于电气电子、军工、能源和航空航天等领域，具有阻燃、耐化学腐蚀性、同时兼具刚性和弹性等特性。
制作方法：
将树脂基涂料和含石墨烯的固化剂按照一定的比例混合，然后搅拌均匀。根据需要加入相应的助剂和颜料，最终搅拌均匀即可。
总之，石墨烯涂料是一种兼具多种优异特性的新型涂料，其配方方式多样，可根据具体应用场合进行选择和制备。无论是在家庭装饰、电子、医疗、建筑等领域，它都将有广泛的应用前景。
石墨烯的分散和缺陷
石墨烯的分散和缺陷
石墨烯的分散和缺陷是石墨烯制备和应用中需要关注的重要问题。
石墨烯的分散性主要指的是石墨烯在溶液中的分散稳定性。由于石墨烯具有较高的比表面积和表面能，容易发生团聚和沉淀，因此需要采取措施提高其在溶液中的分散稳定性。一种常用的方法是加入表面活性剂或分散剂，如十二烷基硫酸钠、聚乙烯吡咯烷酮等，这些物质可以吸附在石墨烯表面，增加其亲水性或降低表面能，从而提高其在溶液中的分散稳定性。
石墨烯的缺陷主要指的是其晶体结构中的缺陷，包括空位、取代基、位错等。这些缺陷会影响石墨烯的电学、化学和机械性能，进而影响其应用效果。为了减少石墨烯的缺陷，需要采用高纯度的原料和先进的制备工艺，如化学气相沉积、外延生长等。同时，也可以通过后处理技术，如退火、化学修饰等来修复或改善石墨烯的晶体结构。
总之，石墨烯的分散和缺陷是制备高质量石墨烯的关键问题，需要采取有效的措施来提高其分散稳定性和减少缺陷，以满足不同应用的需求。
