低功耗高精度温度传感器
低功耗高精度数字温度计的设计
摘 要: 数字温度计设计主要从硬件选型和软件设计两方面着手, 可有效降低功耗, 延长工作时间, 提高测量精度。软件设计采用间歇式工作模式, 在保证系统性能要求的情况下缩短CPU的工作时间, 使系统较长时间工作在低功耗模式下, 有效地降低了系统的能耗; 同时, 使用集成于单片机内部的Slope A/D转换器, 并采用多点校准技术和线性插值方法, 提高温度采样的精度。
关键词: 传感器; 单片机温度计; 低功耗; A/D
现代测温应用中, 温度传感器趋于向数字化方向发展, 近年来出现了由各种微控制器构成的数字式温度传感器。利用MSP430单片机具有极低功耗的特点, 它的CPU可以在1.
8~3. 6V电压、1MHz的时钟条件下运行, 耗电电流会因不同的工作模式而不同, 利用该款单片机强大的运行模式和特殊功能, 本文设计了一种由超低功耗单片机MSP430F435构成的数字式温度计, 可方便快捷地实现低功耗测量。
1 低功耗温度计的总体设计
1. 1 总体目标
智能温度计采用电池供电, LCD液晶显示,利用MSP430在不工作状态下低功耗的特点,
使该温度计在不更换电池的情况下可以工作2年以上, 达到高可靠性、误差小、抗震、工作温度范围0~100, 生产成本较低。
1. 2 设计思路
系统设计的总体思路是围绕如何实现低功耗开展。控制功耗, 必须从内部着手。对于数字化的测量系统, 通过适当地选择采样周期, 在一个采样周期内, 迅速地测量温度, 然后进入电流消耗较低的“休息”状态, 就可以大幅度地减小整个系统的电流的消耗。假设采样可以在Ts = 10ms之内完成, 采样时消耗的电流为Is =1mA, 采样周期为TA=1s,
非测量状态的电流消耗为Ib =0. 04mA,整个系统的平均电流消耗为:
从公式中得出, 在Ts/TA 采样时消耗的电流对整个系统的平均电流影响并不很大, 只要恰当地选择Ib, Is, Ts, TA 就可以达到降低功耗的目的。可以从以下几个方面入手:
(1)减小Ib, 减小休息时的电流消耗, 方法一是尽量减少在 休息状态下还要工作的模块数量, 二是选用低功耗元器件。
(2)减小Is, 采样时, 工作的元件要尽量降低功耗, 选择电流消耗较小的型号。
(3)减小Ts, 减小工作时间, 完成采样后尽快结束工作。
(4)增大TA, 加大采样周期, 尽量多“休息“，使系统的响应变慢。
1. 3 方案总体设计
温度系统由如图1所示的几个模块组成。
总体设计应该是全面考虑系统的总体目标,进行硬件选型, 确定MSP430F435单片机为数字温度计的核心。
并选择低功耗和低成本的存储器、放大器、液晶显示器等元件, 总体方案系统的基本组成如图2所示。 以单片机为核心, 通过单片机来控制温度传感器和放大器的供电, 传感器感受的温度信号转换为电信号后, 经过放大器放大转化为适合于A/D转换的电压范围。然后通过MSP430单片机内部集成的A/D转化器进行A/D转换, 温度信号就转换为数字。单片机根据存储于外部存储器中的校准数据计算出测得的温度送液晶显示器显示。
集成数字输出的绝对温度传感器
智能温度传感器被描述为一个可提供脉冲频率输出，且非常适合于通信与微处理器。温度传感器产生一个绝对的温度电流以及一个独立于温度的参考电流。完全同步输出信号提供了相较于异步信号的重要优势，如频率或占空比，它们都常被用到。高数字抗干扰是同步的主要后果之一。因此，描述的智能温度传感器是与先进芯片的数字过程或数字总线系统高度兼容的。
绝对温度的信息在许多集成传感器的应用中是至关重要的。温度不仅是在许多热传感器信号直接被测量，也有大多数物理现象特征温度具有交叉灵敏温度。温度的影响，不能被屏蔽因此，必须进行测量和补偿。压力传感器是后者的一个广为人知的例子。
随着自动化水平的不断提高,传感器的大规模使用将成为必要。在不久的将来未来普通消费产品将包含约10至100个传感器。标准模拟信号在必要的先进的通信中将变得不再能胜任 [1][2]。这里所说的绝对温度传感器提供了一个脉冲频率输出，这是与微处理器完全兼容。 “智能芯片是单独作为一个独立的传感器，适合直接连接一个处理器。
此外，不同于报告的许多其他智能传感器，该系统是特别适合于结合数字补偿技术且可以通过具有集成智能传感器总线驱动程序升级，它可支持传感器并联。这已通过使用同步信号和时间持续集成实现，它们的结合提供了一个高的数字抗干扰。
温度传感器
绝对温度传感器是基于之前详述的发射极电压的温度特性双极晶体管[3]。正如我们可以看出的，
为了电子电路的实现,集成电容调节为lOOpF且时钟频率为200kHz。
这些值是芯片空间，延缓时间和渗漏电流之间的折中值。
图1 电子电路的Σ三角转换器
从图1可以看出比较器和门触发器通过使用一个单一主从触发器实现。我们使用了射极耦合逻辑，以确保恒流工作，最大限度地减少对电源和控制线峰值。一个简单的双极电流开关用于切换的参考电流。
回顾之前提到的条件,Σ-Δ的工作原理完全匹配。
就像其他电荷平衡转换器,结构简单保证小的芯片空间,参考电流反馈使组件容错正向路径成为可能。
我们通过时间持续性集成的输入信号来实现大幅减少干扰噪声。所有使用的信号同步给出了一个绝对的同步干扰的抑制。
Σ-Δ转换器是作为一个标准应用中的块并适应特定的应用。
一个位的脉冲频率信号，具有独特的通信属性。它可用于三种不同的通讯方式。
使用微处理器的单线连接是可能的，因为同步输出的占空比信号仍然完好无损。
使用一个额外的时钟线，可以充分利用一位数字信号，它可以简单地由微处理器计算。一个位的脉冲频率信号是唯一的在一个串行线中提供数字信号给微处理器并且不用传感器芯片本身的附加电路的方法。
使用数字传感器总线是仅仅是向前的一小步，因为脉冲频率信号芯片上可升级到任何所需的分辨率的数字代码。当然，在对芯片柜台和总线控制中电路成为必要。
集成电路
总电路，温度传感器和Σ-Δ阿托D转换器，被综合在在一个标准双极过程中并且只有1X3平方厘米，特别隔离衬底的接触和数字和模拟电路独立的电源供应线帮助保持低的数字干扰。由于Σ-Δ的强减少干扰能力配置，我们没必有进行进一步的限制如对称均衡布局。
时钟输入是TTL兼容的，而输出信号则TTL和ECL都可以。总功率该芯片的消耗仍低于2MW。这是通过通过使用低功耗逻辑和工作电压达到的，并且可以下降到4V。除了低功耗还可得到大约为200kHz的时钟频率。
测量结果
该芯片已经暴露在温度范围 - 20°C和100℃。测量结果是对应的理论预期。 Σ-Δ转换器也单独测试过了。其结果在上述的传感器的显示出较好的线性。
智能温度传感器已提出提供了一个全数字化的输出。该系统是适合使用在与数字电路的各种组合中的。 Σ-ΔA至D转换器由于其出色的整合兼容性和数字干扰抑制,适合于一般及特定智能传感器的目的。
2 软件设计
本文着重介绍软件的设计, 系统初始化之后,首先切断传感器和放大器的供电, 进入节电模式,根据设定的采样时间进入等待延时循环, 经过一个采样周期后, 计时结束, 系统退出节电模式, 打开传感器、放大器电源, 开始测量, 进行A/D转换, 然后进行数据处理和计算, 最后将结果送显示器显示, 整个过程结束后, 立刻进入节电模式, 开始下一个采样周期循环, 系统就这样周而复始地运行。软件设计中主要采用模块化设计, 分别编制子程序, 然后组合, 完成任务。主要子程序模块包括: 系统初始化、主程序循环、A/D转换子程序、温度采集子程序、线性插值子程序、LCD显示子程序、看门狗设定、中断响应子程序、延时等待子程序等。
2. 1 系统初始化程序
系统初始化程序是为了在进入主程序循环之前, 做好必要的准备工作, 包括如下内容:
( 1)停止MSP430内部的看门狗。
( 2) 设定I/O端口状态, 根据不同要求设定1/O口的输入与输出, 包括脉冲信号输入端设置,JTAG接口的设置。
( 3)锁相环FLL+的初始化, 选择有效电容产生可靠的晶振, 选择主系统时钟为DCOCLK。
( 4) LCD初始化, 开启LCD, 选择4MUX, 缓存内容清零。 ( 5)比较器_A初始化, 比较器开放, 两个输入端接外部信号源, 比较器输出经过RC低通滤波。
( 6)总中断允许( GEE General Interrupt Enable)设为1。
2. 2 程序的主循环框架
程序的主循环框架见图3, 在系统进行一系列的准备工作即初始化之后, 程序就进入主循环,主循环的工作是进行采样时间控制、控制测量过程、slopeA/D转换、数据非线性处理、线性插值、数据显示, 然后周而复始地进行主循环程序。在主程序循环的过程中随时响应按键中断, 进入中断程序。
2. 3 LCD液晶显示程序
LCD显示驱动程序采用模块化方式, 包括将LCD显示缓冲区数据传送到LCD的程序，显示数字的程序、处理小数点程序等。程序以十进制的形式送去显示, 使显示程序比较简单。FLASH保存接受二进制数, 为了把重要数据保存起来的话,比须把十进制数转换为二进制数, 可采用2- 10进制转换程序。
2. 4 测温子程序流程图
如图4所示。
2. 5 等待延时程序
为了最大限度地实现系统低功耗的目标, 用于等待充电等的等待延时子程序可以采用Time-rA的比较寄存器2( CCR2)来进行计时, 在等待过程中系统运行在LPMO模式下。采用软件来实现系统的延时, 程序如下:
Void delay( int va l) { for( i=0; i
}
定时功能, 是用Basic_timer1来实现的。利用基本定时器中断次数和频率的关系来实现精确的定时。
3 系统特点
在基于MSP430的低功耗温度计的设计中,低功耗、低成本是两条主线。在低功耗设计方面,首先是选择低功耗元件, 从单片机、显示器、串行通信芯片、到传感器, 都尽量选择市场上功耗最低的产品; 其次软件设计要融入低功耗思想, 核心的方法就是在最短的时间内把需要的工作完成, 然后立即进入休息状态。采样间歇状态时, 关闭单片机内部除看门狗定时器之外的所有模块, 切断对外部器件的供电, 将LCD液晶置于 休眠状态,
最大限度地降低了功耗, 可以成功地控制了温度计的功耗。在降低成本的方面, 尽量选择能满足性能的低成本元件, 单片机采用比较实用的MSP430F435, 利用其内部的SlopeA/D转换器,省略了外部A/D转换器, 软件算法采用线性插值的方法, 简化仪表的设计等, 这些措施的综合应用, 最大限度地降低了整个系统的成本。本设计应用性较强、应用范围较广, 通过改变温度传感器就可以实现不同温度范围和精度的测量, 该系统可以安装在热水器、实验室等对温度有要求的场合进行实时测量。
4 结束语
随着电子技术的不断进步, 新型号的单片机等产品的
价格会逐渐下降, 可以根据设计目标和市场定位选用性能更好、集成度更高的高性价比的单片机, 进一步简化设计, 例如, 选用MSP430F43X系列单片机, 可以采用集成于单片机内部的12位高速A/D, 而放弃转换速度

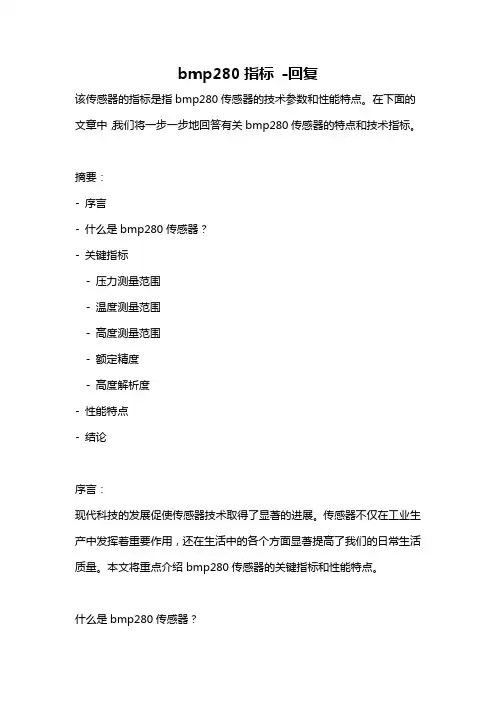

bmp280指标 -回复
bmp280指标 -回复
该传感器的指标是指bmp280传感器的技术参数和性能特点。在下面的文章中，我们将一步一步地回答有关bmp280传感器的特点和技术指标。
摘要：
- 序言
- 什么是bmp280传感器？
- 关键指标
- 压力测量范围
- 温度测量范围
- 高度测量范围
- 额定精度
- 高度解析度
- 性能特点
- 结论
序言：
现代科技的发展促使传感器技术取得了显著的进展。传感器不仅在工业生产中发挥着重要作用，还在生活中的各个方面显著提高了我们的日常生活质量。本文将重点介绍bmp280传感器的关键指标和性能特点。
什么是bmp280传感器？ bmp280传感器是一款压力和温度传感器。它基于微电机机电平衡原理，通过测量压力和温度来提供准确的数据。它广泛应用于气象学、环境监测、室内外气象站、海拔高度测量和工业控制等领域。
关键指标
1. 压力测量范围：
bmp280传感器的压力测量范围非常重要，它决定了传感器可以捕捉到的压力变化的范围。通常，bmp280传感器的压力测量范围从300至1100
hPa。这个范围足够广泛，可以满足大多数应用的需求。
2. 温度测量范围：
温度测量范围也是bmp280传感器的重要指标之一。它决定了传感器可以测量的温度变化的范围。通常，bmp280传感器的温度测量范围从-40至85C。这个范围足够广泛，适用于各种环境条件。
3. 高度测量范围：
bmp280传感器可以通过测量气压来估算高度。高度测量范围决定了传感器可以测量的高度变化的范围。通常，bmp280传感器的高度测量范围从0至9000米。这个范围足够广泛，适用于大多数应用。
4. 额定精度： 额定精度是指传感器测量结果的准确性。bmp280传感器具有高精度的压力和温度测量能力。通常，它的压力测量精度在±1 hPa范围内，温度测量精度在±0.5C范围内。
5. 高度解析度：
高度解析度是指传感器测量结果的精确度。bmp280传感器具有高分辨率的高度测量能力。它可以提供0.01米的高度分辨度，从而可以精确测量小范围内的高度变化。

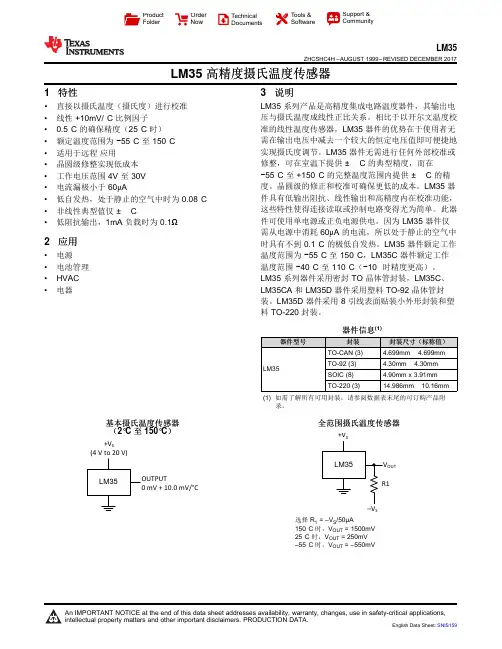

LM35高精度摄氏温度传感器说明书
LM35+VSR1VOUT tVSLM35+VS(4 V to 20 V)OUTPUT0 mV + 10.0 mV/°CProductFolderOrderNowTechnicalDocumentsTools &SoftwareSupport &Community
AnIMPORTANTNOTICEattheendofthisdatasheetaddressesavailability,warranty,changes,useinsafety-criticalapplications,intellectualpropertymattersandotherimportantdisclaimers.PRODUCTIONDATA.EnglishDataSheet:SNIS159LM35ZHCSHC4H–AUGUST1999–REVISEDDECEMBER2017LM35高精度摄氏温度传感器1特性•直接以摄氏温度（摄氏度）进行校准•线性+10mV/°C比例因子•0.5°C的确保精度（25°C时）•额定温度范围为−55°C至150°C•适用于远程应用•晶圆级修整实现低成本•工作电压范围4V至30V•电流漏极小于60μA•低自发热，处于静止的空气中时为0.08°C•非线性典型值仅±¼°C•低阻抗输出，1mA负载时为0.1Ω2应用•电源•电池管理•HVAC•电器3说明LM35系列产品是高精度集成电路温度器件，其输出电压与摄氏温度成线性正比关系。相比于以开尔文温度校准的线性温度传感器，LM35器件的优势在于使用者无需在输出电压中减去一个较大的恒定电压值即可便捷地实现摄氏度调节。LM35器件无需进行任何外部校准或修整，可在室温下提供±¼°C的典型精度，而在−55°C至+150°C的完整温度范围内提供±¾°C的精度。晶圆级的修正和校准可确保更低的成本。LM35器件具有低输出阻抗、线性输出和高精度内在校准功能，这些特性使得连接读取或控制电路变得尤为简单。此器件可使用单电源或正负电源供电。因为LM35器件仅需从电源中消耗60μA的电流，所以处于静止的空气中时具有不到0.1°C的极低自发热。LM35器件额定工作温度范围为−55°C至150°C，LM35C器件额定工作温度范围−40°C至110°C（−10°时精度更高）。LM35系列器件采用密封TO晶体管封装，LM35C、LM35CA和LM35D器件采用塑料TO-92晶体管封装。LM35D器件采用8引线表面贴装小外形封装和塑料TO-220封装。器件信息(1)器件型号封装封装尺寸（标称值）LM35TO-CAN(3)4.699mm×4.699mmTO-92(3)4.30mm×4.30mmSOIC(8)4.90mmx3.91mmTO-220(3)14.986mm×10.16mm(1)如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。基本摄氏温度传感器（2°C至150°C）全范围摄氏温度传感器选择R1=–VS/50µA150°C时，VOUT=1500mV25°C时，VOUT=250mV–55°C时，VOUT=–550mV

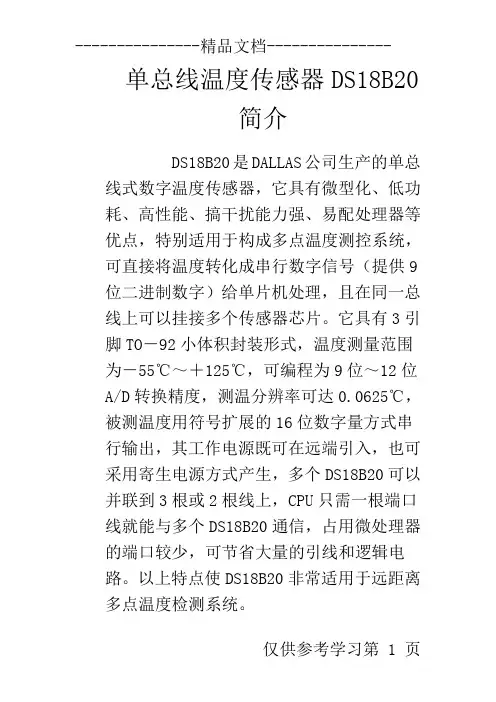

单总线温度传感器DS18B20简介
---------------精品文档---------------
仅供参考学习第 1 页 单总线温度传感器DS18B20简介
DS18B20是DALLAS公司生产的单总线式数字温度传感器，它具有微型化、低功耗、高性能、搞干扰能力强、易配处理器等优点，特别适用于构成多点温度测控系统，可直接将温度转化成串行数字信号（提供9位二进制数字）给单片机处理，且在同一总线上可以挂接多个传感器芯片。它具有3引脚TO－92小体积封装形式，温度测量范围为－55℃～＋125℃，可编程为9位～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出，其工作电源既可在远端引入，也可采用寄生电源方式产生，多个DS18B20可以并联到3根或2根线上，CPU只需一根端口线就能与多个DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。以上特点使DS18B20非常适用于远距离多点温度检测系统。 ---------------精品文档---------------
仅供参考学习第 2 页 DS18B20外形及引脚说明
外形及引脚如图2所示：
图2 管脚排列图
在TO-92和SO-8的封装中引脚有所不同，具体差别请查阅PDF手册，在TO-92封装中引脚分配如下：
1（GND）：地
2（DQ）：单线运用的数据输入输出引脚
3（VDD）：可选的电源引脚
DS18B20工作过程及时序
DS18B20内部的低温度系数振荡器是一个振荡频率随温度变化很小的振荡器，为计数器1提供一频率稳定的计数脉冲。
高温度系数振荡器是一个振荡频率对温度很敏感的振荡器，为计数器2提供一个频率随温度变化的计数脉冲。
初始时，温度寄存器被预置成-55℃，每当计数器1从预置数开始减计数到0时，温---------------精品文档---------------
仅供参考学习第 3 页 度寄存器中寄存的温度值就增加1℃，这个过程重复进行，直到计数器2计数到0时便停止。
高精度数字型温度传感器Tsic506的原理及应用
Ｅｑｕｉｐｍｅｎｔ Ｍａｎｕｆａｃｔｒｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ Ｎｏ．１２，２０１０ 高精度数字型温度传感器Ｔｓｉｃ５０６的原理及应用 梁丹华把，赵世华 ，王福增。，孙华燕协，安娜协 （１．装备指挥技术学院，ａ．光电装备系；ｂ．航天装备系，北京１０１４１６；２．天津一瑞生物工程有限公司，天津３００４５７； ３．航天科工惯性技术有限公司，北京１０００７４） 摘要：介绍了ＺＭＤ公司生产的高精度数字型温度传感器Ｔｓｉｃ５０６的功能、结构及工作原理，并给出了在温度控制系统中的应用，通 过实验可知，Ｔｓｉｃ５０６具有分辨率高、测温准确、功耗低、响应快速等优点，采用单总线接口，连接电路简单，具有广阔的应用空间。 关键词：Ｔｓｉｃ５０６；单总线；单片机；温度捡测 中图分类号：ＴＰ２１２．１１ 文献标识码：Ａ Ｔｓｉｃ５０６是德国ＺＭＤ公司生产的一款高分辨率、高精度、 低功耗、快速响应的温度传感器集成电路。具备如下优点：具 有不同的精度等级，在不同测量范围内对应的精度如表１所 示，具有１００％的向上兼容性；用户不需要再校准，已完成专门 的校准；易于被嵌入，减少应用开发的成本和时间；基本的信 号传送只要求一条信号线；由于有快速的数据测量，温度转换 时间仅需要６５～８５ ｍｓ，为温度控制提供最适宜的解决方案； 具有很小的功耗，信号线最大电流只有４５ Ａ，非常适合应用 于移动设备和一般应用；还具备杰出的长期稳定性。 表１ Ｔｓｉｃ５０６的测量范围及其对应的精度 测量范围（℃） 精度（℃） ＋５一＋４５ ＜－１－０．１ ＜＋ｏ．２ －５一＋５５ ＞－ｏ．１ ＜＋ｏ－３ —１０一＋６０ ＞＿ｏ．１ １ Ｔｓｉｃ５０６通信协议 Ｔｓｉｃ５０６采用ＺＡＣ总线通信协议，ＺＡＣ总线是一种单总线 双向通信协议。位编码类似于时钟信号嵌人信号中的曼彻斯 特编码（发生标准时钟信号下降沿）。这样允许协议与波特率 变化不可分离在２个ＩＣ中通信。在终端应用，Ｔｓｉｅ５０６在系统 中传输温度信号和其他ｉｔ（大多是ＭＣｔＪ）将通过ＺＡＣ总线读 取温度数据。 Ｔｓｉｃ５０６传输的一个字节包中，包含１起始位、８数据位、 和１奇偶位。常用的波特率是８ ｋＨｚ（１２５ ｓ位宽）。信号通常 是高，当传输开始，起始信号发生，紧接着是数据位（先高后 低），包结尾是偶校验位。 Ｔｓｉｃ５０６提供１１位温度数据方案，所以不能转换为单个 包。一次完整的温度数据传输包括２个字节包。第一个字节包 包含高３位温度信息，第二个字节包包含低８位温度信息。在 结束第一个字节包的传输和开始第二个字节包的传输时，有 文章编号：１ ６７２—５４５Ｘ（２０１ ０）１ ２－００２６—０３ 一个单位宽的常高，即结束位。１ １位二进制温度数据，与十进 制温度的转换公式为： 温度＝（数字量／２０４７×７０～１０）℃。 Ｔｓｉｃ５０６的位编码格式采用的占空比如图１所示。 ： ８ Ｗ １ｄｃ评 ： ｉ １２５ｇｓｅｖ ｆ№ｎ－ｎａ ； Ｓｔａｒ 跳１一 １．． ．．． 一ｌ一 妊’１厂｝—１ ’。ｏ—’ 一 跚 ．ｒ—－ｃ卜Ｉｉ口ｍ —ｊ ｌ－ 图１ Ｔｓｉｃ５０６的位编码格式采用的占空比 开始位＝＞５０％占空比； １：＞７５％占空比； ０＝＞２５％占空比； 结束位：＞信号常高，半位宽度。 ２ ＴｓｉｃＳ０６与单片机的接口设计 采用ＳＯＰ８封装形式的Ｔｓｉｅ５０６外形如图２所示，其引脚 功能如表２所示。 收稿日期：２０１０—０９—０７ 作者简介：梁丹华（１９８４一），女，河北沧州人，助教，硕士，研究方向：光电信息处理。 ２６ 图２ ＳＯＰ８封装形式的Ｔｓｉ
NST1001数字输出型温度传感器芯片
精品推介ｌｉ Ｐｒｏｄｕｃｔ￣＿ｘｐｒｅｓｓ ＰＯＷ：ＣＯＭ接口同样允许耳塞设备厂商植入其它 有用的特色功能，比如自动充电、打开充电盒的时候 耳塞和手机自动配对、配件充电时自动更新固件。 纳芯微电子宣布推出高精度双引脚低功耗数字输 出型温度传感器芯片ＮＳＴ１００１。ＮＳＴ１００１具有脉冲计 数型数字输出，以及在宽温度范围内高精度的特性， 可直接与ＭＣＵ连接使用，在保障测量精度的同时， 降低ＭＣＵ开销并减少成本。 ＮＳＴ１００１的测温范围为．５０℃￣十１ ５０￣Ｃ，满足冷链 运输、粮情监测、家用电器、工业物联网等场合对温 度的要求。相较于传统的ＮＴＣ热敏电阻，ＮＳＴ１００１具 有更简单、更精确、更稳定的特性，其在一２０￣Ｃ～＋８５℃ 的温度范围内最大误差为±０．５℃，在全温度范围内的 最大误差为±０．７５℃，分辨率可达０．０６２５℃。此外， ＮＳＴ１００ｌ提供高分辨率版本ＮＳＴ１００１ Ｈ，测温范围 为一２０。Ｃ～８Ｏ℃，并可达到０．０３１２５。Ｃ的极高分辨率。 传统的ＮＴＣ热敏电阻成本较低、连线简单，便于 做成温度探头，在消费电子、家用电器、工业及物联 网等领域应用非常广泛。然而传统的ＮＴＣ热敏电阻通 常具有很大的非线性，仅在很窄的温度范围内能够保 障一定的精度，稍大温度范围内的测量准确度会大幅 降低。另外，为了将电阻值转化为温度值，系统需要 搭配一个高精度的参考电阻，同时ＭＣＵ需要提供一 个ｌ２位以上的ＡＤＣ，并使用查找表来计算出电阻对 应的温度值，增加了系统成本和操作的复杂度。综合 上述因素，利用高精度、低成本、操作方便的温度传 口 ｌ 感器方案来替代传统的ＮＴＣ热敏电阻成为开发人员的 优先选择。 ＮＳＴ１００１仅有两个引脚一一ＧＮＤ和ＤＱ，使用 时可直接替换传统ＮＴＣ电阻而无需变更外围电路。 芯片工作时，通过一个上拉电阻连接ＤＱ上电后， 即会在ＤＱ引脚上阶段性地发出脉冲信号，ＭＣＵ通 过一个ＧＰＩＯ对该脉冲信号计数即可直接得到温度 读数，大幅简化了电路的硬件设施。每颗ＮＳＴ１００１ 芯片在出厂前均经过校准，在．２０℃－－－＋８５℃时误差 ＜±０．５℃，在．５０℃～．２０℃范围内的误差＜±０．７５℃， 在＋８５℃＾，卜ｌ５０℃时误差＜±０．７５℃。ＮＳＴ１００１可适应 １．６５Ｖ～５．５Ｖ的宽工作电压范围，在温度转换时电流仅 为３０ ，脉冲输出时电流仅为１ ，几乎没有自热效 应。在使用ＧＰＩＯ给上拉电阻供电时，可以实现零待 机功耗。上述特性使得ＮＳＴ１００１非常适用于低功耗物 联网节点的温度监控，如冷链运输、粮情监测、工业 物联网等。 ＮＳＴ１００ｌ提供符合ＲｏｌｌＳ标准的ＴＯ．９２Ｓ和 ＤＦＮ２Ｌ两种封装形式，其中ＴＯ一９２Ｓ特别适合于两线 式数字温度探头。 ◆ 感器 欧姆龙发布的Ｅ８ＦＣ／Ｅ８ＰＣ系列ｌｏＴ液体流量／压 力传感器可以及早发现冷却异常和液压异常，保证设 备的正常运作。 Ｅ８ＦＣ／Ｅ８ＰＣ系列ｌｏＴ液体流量／压力传感器主要 优势： ·配管不切割即可导入

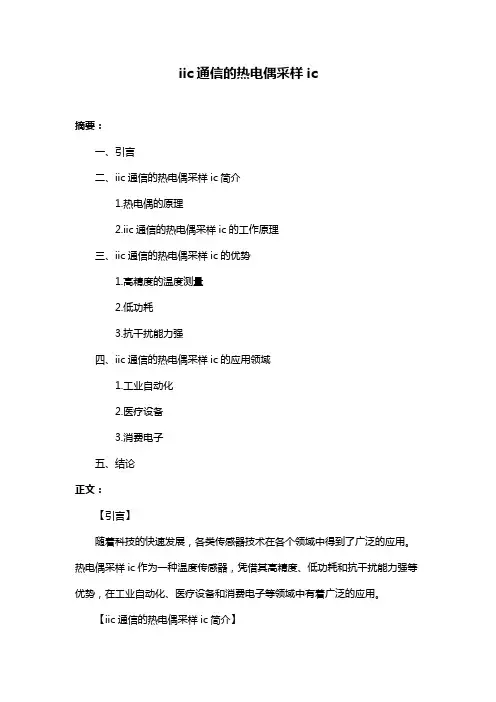

iic通信的热电偶采样ic
iic通信的热电偶采样ic
摘要：
一、引言
二、iic通信的热电偶采样ic简介
1.热电偶的原理
2.iic通信的热电偶采样ic的工作原理
三、iic通信的热电偶采样ic的优势
1.高精度的温度测量
2.低功耗
3.抗干扰能力强
四、iic通信的热电偶采样ic的应用领域
1.工业自动化
2.医疗设备
3.消费电子
五、结论
正文：
【引言】
随着科技的快速发展，各类传感器技术在各个领域中得到了广泛的应用。热电偶采样ic作为一种温度传感器，凭借其高精度、低功耗和抗干扰能力强等优势，在工业自动化、医疗设备和消费电子等领域中有着广泛的应用。
【iic通信的热电偶采样ic简介】 热电偶是一种常用的温度传感器，其原理是利用两种不同金属导线在温度变化时产生的热电势差来测量温度。而iic通信的热电偶采样ic则是将热电偶与iic通信技术相结合，使得热电偶采样ic具备了数字通信的能力。
【iic通信的热电偶采样ic的优势】
1.高精度的温度测量：iic通信的热电偶采样ic通过将模拟信号转换为数字信号，可以有效消除信号传输过程中的噪声和失真，从而实现高精度的温度测量。
2.低功耗：相较于传统的热电偶采样ic，iic通信的热电偶采样ic在待机状态下功耗更低，有利于节能和延长设备使用寿命。
3.抗干扰能力强：iic通信的热电偶采样ic具有较强的抗电磁干扰和抗射频干扰能力，能在恶劣的工业环境中稳定工作。
【iic通信的热电偶采样ic的应用领域】
1.工业自动化：在工业自动化领域中，iic通信的热电偶采样ic可应用于各种自动化设备，如机器人、生产线等，实现精确的温度监测和控制。
2.医疗设备：在医疗设备领域，iic通信的热电偶采样ic可应用于手术室设备、生物培养箱等设备中，为患者提供精确的温度监测。
3.消费电子：在消费电子领域，iic通信的热电偶采样ic可应用于智能手机、电脑等设备中，实现对电池温度、设备温度等的精确监测。
温度传感器实验报告总结
温度传感器实验报告总结
引言
温度是工业生产和日常生活中一个非常重要的参数，因此温度传感器的研究和应用一直是各个领域的热点问题。本次实验旨在探究温度传感器的工作原理，利用AD转换器和单片机实现温度信号的采集和显示，以及应用基于温度传感器的温度测量和控制方法。通过实验，我们可以更加深入地了解温度传感器的性能和应用特点，为其在实际生产和生活中的应用提供有益参考。
实验内容及步骤
1. 实验器材
本次实验使用的器材主要包括STM32开发板、LM35温度传感器、AD转换器、LCD液晶显示屏等。
2. 实验原理
（1）LM35温度传感器
LM35是一种线性电压输出温度传感器，其输出电压与温度成正比。LM35具有高精度、低功耗、尺寸小等优点，广泛应用于电子温度计、电子恒温器、智能电子保温杯等产品中。
（2）AD转换器
AD转换器是将模拟信号转换为数字信号的电子设备。在本次实验中，AD转换器的作用是将LM35传感器输出的模拟信号转换成数字信号，以供单片机进行处理。
（3）单片机
单片机是一种集成电路芯片，它具有微处理器、存储器、计时器、串口和外设控制等功能，可实现各种数字电路和控制系统的设计。
3. 实验步骤
（1）连接电路
将LM35温度传感器与AD转换器连接好，用杜邦线将其接到STM32开发板上。将LCD屏幕也连接到开发板上。
（2）进行编程设计 通过Keil C编译器进行代码编写，并将编译后的程序下载到STM32开发板上。
（3）进行实验操作
按照实验要求进行操作，获得温度传感器输出的信号，并显示在LCD屏幕上。
4. 实验结果分析
通过本次实验，我们成功地测得了环境温度，并将温度值显示在了LCD屏幕上。我们还可以通过调整温度传感器的位置、加热等方式，模拟不同环境下的温度变化，验证了传感器在不同工作环境下的性能表现。通过在代码中引入温度控制算法，我们还可以实现对温度的实时测量和调控，实现一些温度控制的基本功能。
集成于无源UHF RFID标签的超低功耗CMOS温度传感器
第２６卷第７期 ２０１３年７月 传感技术学报
ＣＨＩＮＥＳＥ ＪＯＵＲＮＡＬ ＯＦ ＳＥＮＳＯＲＳ ＡＮＤ ＡＣＴＵＡＴＯＲＳ Ｖｏ１．２６ Ｎｏ．７ Ｊｕ１．２０１３
Ａｎ Ｕｌｔｒａ Ｌｏｗ Ｐｏｗｅｒ ＣＭＯＳ Ｔｅｍｐｅｒａｔｕｒｅ Ｓｅｎｓｏｒ Ｉｎｔｅｇｒａｔｅｄ ｉｎ Ｐａｓｓｉｖｅ ＵＨＦ ＲＦＩＤ Ｔａｇ
ＺＨＯＵ Ｓｈｉｗｅｉ，ＭＡＯ Ｌｕｈｏｎｇ ，ＷＡＮＧ Ｑｉａｎ，ＺＨＡＮＧ Ｓｈｉｌｉｎ，ＸＩＥ Ｓｈｅｎｇ
（Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｅｌｅｃｔｒｏｎｉｃ ａｎｄ Ｉｎｆｏｒｍａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ，死０ｎｆｉｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｔｉａｎｊｉｎ ３０００７２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｐｒｅｓｅｎｔｓ ａｎ ｕｌｔｒａ—ｌｏｗ ｐｏｗｅｒ ＣＭＯＳ ｔｅｍｐｅｒａｔｕｒｅ ｓｅｎｓｏｒ ａｒｃｈｉｔｅｃｔｕｒｅ ｉｎｔｅｇｒａｔｅｄ ｉｎ ｐａｓｓｉｖｅ ＵＨＦ
ＲＦＩＤ ｔａｇ．Ｆｏｒ ｄｅｐｌｏｙｍｅｎｔ ｉｎ ａｐｐｌｉｃａｔｉｏｎｓ ｏｆ ｐａｓｓｉｖｅ ＵＨＦ ＲＦＩＤ ｔａｇ，ｐｏｗｅｒ ｃｏｎｓｕｍｐｔｉｏｎ ｉｓ ｏｆ ｕｔｍｏｓｔ ｉｍｐｏｒｔａｎｃｅ。Ｉｎ ｏｒｄｅｒ ｔｏ ｒｅｄｕｃｅ ｔｈｅ ｐｏｗｅｒ ｃｏｎｓｕｍｐｔｉｏｎ，ａ ｍｅｔｈｏｄ ｏｆ ｒｅｕｓｉｎｇ ｃｕｒｒｅｎｔ ｇｅｎｅｒａｔｅｄ ｂｙ ｔｈｅ ｉｎｔｅｒｎａｌ ｃｉｒｃｕｉｔ ｏｆ ｔｈｅ ｔａｇ ｉｓ
ａｄｏｐｔｅｄ ａｎｄ ｔｈｅ ｃｌｏｃｋ ｓｉｇｎａｌ ｉｓ ｐｒｏｄｕｃｅｄ ｂｙ ｔｈｅ ｉｎｔｅｒｎａｌ ｏｓｃｉｌｌａｔｏｒ．Ｉｔ ｉｓ ｉｍｐｌｅｍｅｎｔｅｄ ｉｎ ＳＭＩＣ ０．１８ ｍ ２Ｐ４Ｍ ＣＭＯＳ ｐｒｏｃｅｓｓ，ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｒｅｓｕｌｔｓ ｓｈｏｗｓ ｔｈａｔ ｉｎｃｒｅａｓｅｄ ｔｅｍｐｅｒａｔｕｒｅ ｓｅｎｓｏｒ ｍｏｄｕｌｅ ｐｏｗｅｒ ｃｏｎｓｕｍｐｔｉｏｎ ｉｓ ｏｎｌｙ １００ ｎＷ ａｔ ｒｏｏｍ ｔｅｍｐｅｒａｔｕｒｅ ｕｎｄｅｒ ｓｕｐｐｌｙ ｖｏｌｔａｇｅ １．５ Ｖ．Ｔｈｅ ｔｅｍｐｅｒａｔｕｒｅ ｓｅｎｓｏｒ ｒｅｓｏｌｕｔｉｏｎ ｉｓ ０．４￣Ｃ／ＬＳＢ ｉｎ ｔｈｅ
