理光复印机常规代码及常出错代码
进维修模式：黄色按键——数字键107——按住红键5秒，选第一项后，直接输代码调整。
常用代码如下：如果复印或打印淡，先输2207强制供粉把黑度调上来在调以下代码才有用！（2209、3001、2906）
清除清洁纸代码：
1902（#）把参数改为0（#）后关机开机。
58016（#）清错误代码
调供粉率：
2209（#）正常值是850，数据越大供粉量越小，数据越小供粉量越大。
3001（#）正常值是70，调整供粉ID电压，数据越大供粉越大
2906（#）正常值9.7，调整ID供粉值，数据越大供粉越大（注：一般调整到10---12之间）
2201(#)正常值550，调整显影电压
2001（#）正常值是900，调充电电压，数据大电压低，数据小电压高。
2207（#）强制供粉
3103（#）显示显影和鼓电压，有三项电压显示，正常值一般在4.7\0.3\4.7，如果都是5.0，会出现复印或打印越印越淡，解决办法，把机器清扫干
净！
2961、2962（#）清除复印打印件脏等问题
错误代码如下：如果机器报错误代码，有的代码只要进入维修模式关机开机一般可以清掉！
550 清洁纸用完
495废粉管
552 热敏电阻和定影保险
542 热敏电阻
300 充电输出出错
402 转印出错
440 主电机出错
541 热敏电阻
555 定影保险
672 打印板内存或硬盘（出现这代码关系到很多地方就不一一说明）以上就是出现问题最多的常见代码，其它代码就不一一例出，如有解决不了的请QQ留言或打电话。
定影报代码的最多，尽量让定影少出错，解决办法请把定影拉出，看到定影器上有一张标签（注意高温等字样），把块塑料板拆下来，就看得里面有两个热敏电阻和三个保险，把三个保险的两根白线直接接到中间一块长方形的铜片上面就可以了（注：请把铜片拆下来，把铜片表面打磨一下）！。

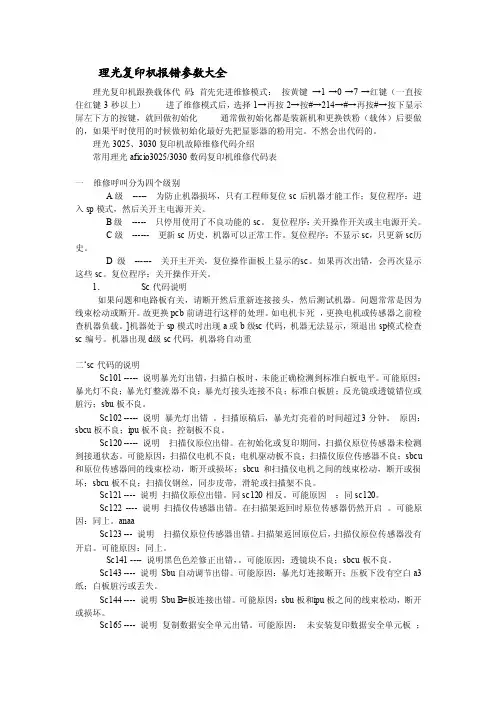

理光复印机报错参数大全
理光复印机报错参数大全理光复印机跟换载体代码：首先先进维修模式：按黄键→1→0→7→红键（一直按住红键3秒以上）进了维修模式后，选择1→再按2→按#→214→#→再按#→按下显示屏左下方的按键，就回做初始化通常做初始化都是装新机和更换铁粉（载体）后要做的，如果平时使用的时候做初始化最好先把显影器的粉用完。
不然会出代码的。
理光3025、3030复印机故障维修代码介绍常用理光af icio3025/3030数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位sc后机器才能工作；复位程序：进入sp模式，然后关开主电源开关。
B级----- 只停用使用了不良功能的sc。
复位程序：关开操作开关或主电源开关。
C级------ 更新sc历史，机器可以正常工作。
复位程序：不显示sc，只更新sc历史。
D 级------ 关开主开关，复位操作面板上显示的s c。
如果再次出错，会再次显示这些sc。
复位程序：关开操作开关。
1．Sc代码说明如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开。
故更换pcb前请进行这样的处理。
如电机卡死，更换电机或传感器之前检查机器负载。
]机器处于sp模式时出现a或b级s c代码，机器无法显示，须退出sp模式检查sc编号。
机器出现d级sc代码，机器将自动重二‘sc代码的说明Sc101----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；sbu板不良。
Sc102----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：sbcu板不良；ipu板不良；控制板不良。
基士得耶、理光印刷机故障代码
上载的NVRAM数据不是机器所要的数据。 闪ROM的数据不完整。 主开关没有关闭超过6秒。
基士得耶、理光印刷机故障代码
代码 故障描述 故障详细说明 开启纸版夹电机后，MPU在3.0秒内不能检测到纸 版夹位置传感器的信号(打开或关闭)。 开启裁切刀电机后，裁切刀HP传感器在3秒内没 有开启。 开启纸台电机后，纸高传感器或台子下限传感器 在7.5秒内没有开启。 开启 纸高传感器1或2后，纸高传感器1或2在1秒内没 有开启。 CPU从热敏头上检测到异常ID信号。 按下Start键时，热敏头的温度大于65℃。 开启主电机后，CPU在5.0秒内不能检测缷版位置 传感器（印筒原位）的信号。 热敏电阻的输出电压超过4.432伏。 CPU从热敏头能量控制脉冲上检测到异常ID信号 。 初始化时压缩板原位传感器在6秒内没有开启。 开启主形状时，压缩板有位传感器和压缩板限位 传感器都开启。 压缩缷版时，压缩板限位传感器在4.5秒内没有开 启，压缩板原位传感器没有关闭。 扫描后，扫描仪电机移回原位超过10秒后没有开 启扫描仪原位传感器。 电源开启2秒内扫描架没能离开原位。 刚开启电 源后，在扫描架离开2秒内不能返回到原位。 MPU产生信号传输出错（出自IPU）。 在MPU中产生信号传输出错（从操作面板上） 在MPU中产生信号传输出错（从送纸控制部分 上） 热敏电阻电压超过4.9伏。 当按下“启动”键时，印筒的温度大于54度 在激活纸版排出位置传感器之前，没有激活出纸 计时传感器。 激活缷版位置传感器之前没有激活第2送纸开始传 感器。 激活送纸开始时序传感器之前没有激活缷版位置 传感器。 激活第2送纸时序传感器之前没有激活送纸开始时 序传感器。 CPU检测到热敏头的异常ID信号。 具体故障部位 纸版夹驱动 纸版版夹传感器纸版夹电机 MPU板 主电机编码器 缷版位置传感器 裁切刀驱动 裁切刀开关 裁切刀电机 纸台驱动电机 纸台电机 纸高传感器1或2 台子下限传感器 齿轮 纸台弹簧 热敏头 MPU 过热（等待热敏头冷却） 热敏头 主电机驱动 主电机 主电机板 缷版位置传感器 热敏头的热敏电阻 热敏头的接头 热敏头的接头 热敏头 MPU 压缩板驱动 压缩板电机 板子位置传感器 缷版出错 扫描架驱动 扫描架HP传感器 扫描架电机 扫描架钢丝滑落 MPU 操作面板 MPU MPU 热敏电阻连接器 热敏电阻 印筒过热 热敏电阻 出纸计时传感器 印筒传感器 触杆 印筒传感器 触杆 印筒传感器 触杆 不同的热敏头 MPU 热敏头的接头断开 更换MPU 更换MPU 更换MPU 自动关机开关不良 自动关机形状的接头断开
理光复印机维修代码大全
理光复印机维修代码大全一：如何进入 SP 模式按以下次序按动面键C → 1 → 0 → 7 → C ，保持按 C/ ◇键 3 秒以上；SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER按你需要选定模式号码。
二：如何退出 SP 模式按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止三：从 SP 模式进入复印模式按 COPY 键，选择适当的复印模式，并试复印品；要返回 SP 模式，按 C 键。
四：如何选择程序号用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。
要返回到下一个更高级别，按 C 。
五：对 SP 模式输入一个数值或设定值首先进入所要的程序号；使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或 OK 键盘。
六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后 TD 传感器初始化SP模式代码： SP2-214；装新机最后要用 SP7-825 初始化电气总计数器；如何清除 PM 计数：进入 SP7-804，同时按原稿类型键和 OK 或 R/# 键来复位计数器，成功则显示“执行完成”；要测试、制做纯黑打印品，使用 SP5-902；用手送纸复印的复印件不完整，如何解决？先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选 A4 尺寸，复印机一张，如果好，手送传感器坏。
怎么调节定影辊压力?在手送纸盘上放置 OHP 纸，进入 SP1-109 ，按 COPY 键，机器把纸送到定影部分停留 20 秒，然后把它排出，检查排出的 OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号：松下7713／7813复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。
理光sc代码+解决方法
理光sc代码+解决方法2、故障诊断维修呼叫的状态2.1.1 概要注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。
理光复印机维修代码大全
理光复印机维修代码大全一：如何进入SP 模式按以下次序按动面键C → 1 → 0 → 7 → C ，保持按C/ ◇键3 秒以上；SP 模式菜单显示在LCD 上，1 COPY 2 FAX 3 PRINTER按你需要选定模式号码。
二：如何退出SP 模式按C 或CANCEL 键一次或二次以上来返回到待机模式显示为止三：从SP 模式进入复印模式按COPY 键，选择适当的复印模式，并试复印品；要返回SP 模式，按C 键。
四：如何选择程序号用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按# 或OK 键用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按# 或OK 键若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。
要返回到下一个更高级别，按C 。
五：对SP 模式输入一个数值或设定值首先进入所要的程序号；使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按R/# 键或OK 键盘。
六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后TD 传感器初始化SP模式代码：SP2-214；装新机最后要用SP7-825 初始化电气总计数器；如何清除PM 计数：进入SP7-804，同时按原稿类型键和OK 或R/# 键来复位计数器，成功则显示“执行完成”；要测试、制做纯黑打印品，使用SP5-902；用手送纸复印的复印件不完整，如何解决？先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选A4 尺寸，复印机一张，如果好，手送传感器坏。
怎么调节定影辊压力?在手送纸盘上放置OHP 纸，进入SP1-109 ，按COPY 键，机器把纸送到定影部分停留20 秒，然后把它排出，检查排出的OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号：松下7713／7813复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。
理光复印机维修代码大全
理光复印机维修代码大全一：如何进入ＳP 模式ﻫ按以下次序按动面键 C → 1 →０→ 7 → C ，保持按Ｃ/ ◇键 3 秒以上;ＳP 模式菜单显示在 LＣＤ上， 1 COPY ２FAX ３ＰＲINTER按你需要选定模式号码。
ﻫ二:如何退出SＰ模式ﻫ按 C 或 CAＮCEL 键一次或二次以上来返回到待机模式显示为止ﻫ三:从 SP 模式进入复印模式ﻫ按ＣＯPY 键,选择适当的复印模式，并试复印品；要返回 SP 模式，按Ｃ键。
四:如何选择程序号用数字键输入第一级别程序号码(或用右或左光标键改变号码),并按 # 或 OK 键ﻫ用数字键输入第二级别程序号码(或用右或左光标键改变号码）,并按 # 或OK 键若选择第三级别程序号码(如果有）:选择第二级别，然后使用右或左光标键。
ﻫ要返回到下一个更高级别，按 C 。
五:对ＳP 模式输入一个数值或设定值ﻫ首先进入所要的程序号；ﻫ使用数字键，进入所要求的设定值，进入所要求的设定值之前,如有必要,使用●/* 键在“＋”和“ －”之间变换，然后按Ｒ/＃键或 OK 键盘。
ﻫ六:常用SＰ模式代码ﻫ理光复印机101５/1018常用的SP模式代码更换铁粉后TD 传感器初始化SP模式代码: ＳP２-214；ﻫ装新机最后要用 SP7-8２5 初始化电气总计数器;如何清除 PM 计数:进入 SP7-804，同时按原稿类型键和 OＫ或 R/# 键来复位计数器，成功则显示“执行完成”;ﻫ要测试、制做纯黑打印品,使用SＰ5－902;用手送纸复印的复印件不完整,如何解决?ﻫ先选到手送纸盒,然后按“ ＃”键,这时会出现纸盒尺寸,挑选Ａ4 尺寸,复印机一张,如果好，手送传感器坏。
怎么调节定影辊压力?ﻫ在手送纸盘上放置 OHP 纸,进入 SP１-１09 ,按 CＯPＹ键,机器把纸送到定影部分停留 20 秒,然后把它排出,检查排出的 OHP 纸的压印是否前后一样,不一样可改变弹簧钩子的位置,较高的钩子位置可产生较大的拉力型号：松下７713/7８１3复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。
理光复印机维修代码表
故障诊断SC表SC号项目定义可能的原因相关故障诊断程序类型SC系列号不EEPRO不SC19打开前盖板并开存储在存·更BC检查SP5-811-0列号EEPR符若存储的系列号正确，如何解决题，与产品专家系SC20关开主开关多角镜电多角镜电·多角镜电1.2.检查电缆1出出开启后GAC3.动机标运行速度·电缆未连关闭多角1电机后没有变低·(Y1.关开主开关SC22同步检测(M用2.检查或用同步检测板Y或220-00L同步检测板ML220-00用Y单元的电缆连接用或的电缆断开220-00检查或重新安·3.激光KM(Y220-00或Y用(或220-00KM同步M用同步检测板测板装不正用更换4.束没有对准开L通用片检测Y或LM同步检测板信号L更单元单5.BC更6.BC·不良的．类故障诊断程序可能的原义相关 SC号项目定型SC因执行以下任意一项后连1SC22次同步检测(份以1打1M号出(份的作业来看一下是Y221-00代码显示相度的检测S221-00关开主开关L221-001.(2.221-00同(断开YM或单元的检测板LM(((接M(Y检查和重新安装Y3.YM(或(装不同步检测板更换4.大(MY同步检测板(单元测L5.更(更6.BC若不能更换同步检M(执行下面作为一板Y临时对策停用主扫描长度的良(SP2-919-001L单元．类故障诊断程序相关可能的原因定号项目义SC型S关开主开关位出LSC231.BCFGAT单230-00L器的开启时序2.检单元之BC不BC230-00产FGAT 的电缆BC不信号然后230-003.更L发单元L单元230-00L单元L4.更BC发元BC一个反馈信号单元开L光反馈信号时高变低关开主开1.LBCSC23FGATL单元发到单L2.检束231-00单元之反印作业时231-00BC不231-00的电缆不BC持L更单元231-00一3.单元LBC在以下变高更4.S况下检码完成激光曝反馈信号后持秒时馈直模的时间为止。
理光复印机维修代码和故障代码
-- 理光复印机维修代码和故障代码理光4015机器，适用于4615、4621、3813等机型。
（ycyhc编辑整理）理光FT-4015复印机故障代码：理光FT-4015在报修时出现EXX在复印计数器中，字母“E”与“代码号”轮番显示。
清除报修时的故障状态用断开和接通总开关。
出现E5X报修状态时，不能用断开和接通总开关的方法，清除E5X系列代码时必须执行如下步骤：1.机器修复后，接通总开关。
2.进入SP方式97。
3、断开和接通总开关。
代码E11－－曝光灯出错。
－定义－曝光灯亮时，反馈信号高于4.2V达1秒。
曝光灯关断时，反馈信号高于1.0V达1秒。
－原因－双向可控硅短路。
曝光灯电路开路。
热保险断开。
代码E12－－曝光灯出错。
－定义－曝光灯亮时，反馈信号低于0.5V达1秒。
曝光灯持续点亮状态长达25秒。
－原因－交流驱动/直流电源板故障。
主控板故障。
电源板故障。
代码E13－－零交叉信号出错。
－定义－2秒内CPU没有收到零交信号，或零交信号之间的间隔超过2秒。
－原因－主控板故障。
交流驱动/直流电源板故障。
零交信号线断开。
主控板上的CN101接点或交流/直流电源板上的CN207接点没有正确连接。
代码E14－－零交叉信号出错2。
－定义－检测到的电流不为50HZ或者60HZ。
－原因－主控板故障。
交流/直流电源板故障。
零交信号线断开。
主控板上CNN101接点或交流/直流电源板上的CN207未正确连接。
电源线不牢固。
★对于初期生产的机器的补救方式：关机重开。
代码E21－－扫描架原位出错1。
－定义－总开关接通后10秒内扫描架原位传感器的输出保持在低电平（截止状态），或是复印过程中扫描架返回后，其输出保持在低电平（截止状态）。
－原因－原位传感器失灵。
扫描电机失灵。
主控板故障。
交流驱动/直流电源板故障。
扫描架驱动电路失灵。
代码E22－－扫描架原位出错2。
－定义－总开关接通后4秒内扫描架原位传感器的输出保持在高电平（导通状态），或是扫描架起动后0.3秒内其输出电平保持在高电平（导通状态）－原因－原位传感器失灵。
理光数码复印机故障代码
常用理光AFICIO3025/3030数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。
B级----- 只停用使用了不良功能的SC。
复位程序：关开操作开关或主电源开关。
C级------ 更新SC历史，机器可以正常工作。
复位程序：不显示SC，只更新SC历史。
D 级------ 关开主开关，复位操作面板上显示的SC。
如果再次出错，会再次显示这些SC。
复位程序：关开操作开关。
1．SC代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开。
故更换PCB前请进行这样的处理。
l 如电机卡死，更换电机或传感器之前检查机器负载。
l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP 模式检查SC编号。
l 机器出现D级SC代码，机器将自动重二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
理光代码——精选推荐
理光1035\1045故障调整代码进入维修程序:总清除键----107(数字键)----清除/暂停键(三秒以上); 1-001:前沿对位规格值:3±2MM1-002:调整第三纸路打印时的横向对位. 规格值:2±1.5MM1-003:对位拱起量的调节1-007:手送纸台纸尺寸1-012:出纸活门电磁铁启动时序1-103:定影部空运转1-104:定影温度的控制方式 0:天/关 1:相位1-105:定影温度的调节1-106:定影温度的显示1-109:定影轧面宽度的测取 0:关闭 1:开启1-111:纸翻转时序2-001:充电辊偏压的调整2-005:充电辊偏压修正调节2-101:打印删边空白(上下左右)2-103:调整复印机,打印机,传真机单位的激光强度2-109:激光束间距的调整2-109-1:400dpi2-109-2:600dpi2-109-3:初始设定400dpi2-109-4:初始设定600dp2-109-5:激光装置位置作自动调整的间隔次数2-109-6:现时LD装置的位置2-109-7:激光束间距变换次数计数器2-109-8:激光束间距相关数据的复位(更换LD以后必须做) 2-110:测试模式dpi2-112:多面反射电机关断计时2-201:显影偏压调整2-207:强制补粉2-208:选择补粉方式 0:传感器 1:图像像素计数2-209-1:补粉率2-209-2:补粉率系数2-210:ID传感器样图检测的间隔2-213:检测色粉用完可复印的张数 0:90张 1:无 2:10张2-220:Vref的手动设定4.00V±0.1V2-223:VT显示2-301:转印电流的调整2-309:转印电流的校正2-801:色粉浓度传感器的初始设定(换铁粉以后做)2-802:色粉浓度传感器的手动设定2-805:过程的初始设定(按1后启动)2-902-2:IPU测试图形打印初设值:02-902-3:测试图形打印2-920:LD关断检测(DFU)2-960:色粉满出传感器 0:截止 1:导通2-971:色粉满出传感器计数3-001-1:ID传感器PWM设置3-001-2:ID传感器的初始化3-103:ID传感器输出的显示4-010:扫描时先端对位4-011:扫描时横向对位4-012:扫描留白幅的调整4-911-1:初始化整个的硬盘4-911-2:初始化资料服务器所存储的文件4-911-3:初始化Netfile缩略图像4-911-4:初始化作业记录数据4-911-5:初始化硬盘里的打印机和存储字体4-911-9:硬盘格式化(故障)5-118:复印的禁止6-006:DF对位调整7-810:存取码的清除7-811:原稿计数的清除7-825:总计数器复位7-832:自诊断结果显示理光1035/1045故障代码101:曝光灯出错(C)120:扫描仪原位出错1(B)121:扫描仪原位出错2(B)130:SBU不良(B)131:扫描DF文件时,软件设置程序产生出错.(B) 302:充电辊漏电(C)304:充电辊电流修正出错(C)320:多角电机出错(C)321:F门出错,无激光写入信号(C)322:第一激光同步信号出错(C)323:LD驱动电流过大(C)326:第二激光同步信号出错(C)327:LD单元原位出错1(B)328:LD单元原位出错2(B)329:LD单元激光束间距调节的不正确(B)350:ID传感器图形测试出错(C)351:ID传感器Vsg测试出错(C)352:ID传感器图形边缘检测出错(C)353:ID传感器,LED电流在初始化时异常出错(C) 354:ID传感器在调节时超时异常出错(C)390:TD传感器出错(测试值异常)(C)391:TD传感器出错(自动调节出错)(C)395:显影输出异常(C)401:检测到转印辊漏电(C)402:转印辊开路出错(C)403:转印带位置传感器出错(C)405:转印带出错(C)440:主电机卡死 (C)490:排风扇电机卡死(C)492:冷却风扇电机卡死(C)501:第一纸盒升纸故障(C)502:第二纸盒升纸故障(C)503:第三纸盒升纸故障(C)504:第四纸盒升纸故障(C)506:纸盒装置主电机卡死(C)507:LCT主电机卡死(C)510:LCT纸盒故障(C)541:定影部热敏电阻开路(A)542:预热过程中定影温度出错(A)543:定影部过热出错(软件检测)(A) 544:定影部过热出错(硬件电路检测)(A) 545:定影灯仍然开启(A)546:定影部可复印温度不稳定 (A) 547:零交*信号出错(B)548:定影装置安装出错(A)599:单格纸盒电机卡死(C)601:BICU与扫描装置间通信异常(C)610:BICU与ADF之间通信超时出错(C)611:BICU与ADF之间通信中断出错(C)612:BICU与ADF之间通信指令出错(C)620:BICU与文件制成器或邮箱之间通信超时出错(C) 621:BICU与文件制成器或邮箱之间通信超时出错(C) 623:BICU与纸盒单元之间通信超时出错(C)624:BICU与纸盒单元之间通信中断出错(C)626:BICU与LCT之间通信超时出错(C)627:BICU与LCT之间通信中断出错(C)630:CS630与CSS(RSS)的通讯失败(D)640:BICU控制数据发送和数检出错(D)641:BICU控制数据发送异常(D)670:引擎应答出错(B)672:控制器操作面板在启动时通讯出错(B)690:GAVD块I2C总线出错(A)691:GAVD FCI块I2C总线出错(A)692:GAVD FCI块I2C总线出错(A)700:ARDF原稿搓纸故障(B)701:ARDF原稿搓纸/纸担升机构故障(B)722:文件制成器齐纸电机异常(B)724:文件制成器装订锤电机出错(B)725:文件制成器纸叠输出电机出错(B)726:文件制成器移动纸盒1升降电机出错(B) 727:文件制成器装订器转动电机出错(B)729:文件制成器打孔电机出错(B)730:文件制成器装订器定位电机出错(B)731:文件制成器出纸导板打开/闭电机出错(B) 732:文件制成器上纸盒移动电机出错(B)733:文件制成器下纸盒移动电机出错(B)734:文件制成器下纸盒移动电机出错(B)800:视频输出没有结束则启动的出错(B)804:视频输入没有结束则启动的出错(B)819:核心程序不匹配出错(B)820:自诊断出错 CPU(B)821:自诊断出错 ASIS(B)822:自诊断出错硬盘(B)823:自诊断出错 NIB(B)824:自诊断出错NVRAM(B)826:自诊断出错可选的NVRAM(B)820:自诊断出错 RAM(B)820:自诊断出错 ROM(B)820:自诊断出错可选的RAM(B)理光3113代码FT—3113/3313/3413复印机维修服务自诊自检大全FT—3113/3313/3413复印机维修服务自诊自检大全一:自诊功能代码指示故障检测内容可能原因E11 曝光灯故障曝光灯接通时反馈信号高于4.2V有效值时间为1V(有效值)时间为1秒时 1. 曝光灯开路1. 热保险管开路1. 交流驱板故障1. 主控板故障1. 直流线束故障E12 曝光灯故障曝光灯接通时反馈信号降低于0.5V有效值时间为一秒时曝光灯接通时间长于10秒 1. 交流驱动板故障1. 主控板故障E13 零交*信号故障在0.56秒内CPU没有接收到零交*信号 1. 主控板故障1. 直流电源板故障1. 零交*线开路1. 插座CN107或CN202未插E21 扫描起始位置故障主开关接通的起始位置传感器的输出保持低电平 1. 扫描原位传感器故障1. 扫描电机损坏1. 主控板直流电源板故障1. 扫描传动钢丝绳位置不对E21 主开关接通的起始位置传感器的输出保持高电平E28 镜头起始位置故障镜头到达起始位置传感器的输出保持低电平 1. 镜头原位传感器1. 镜头驱动电面故障1. 主控板故障1. 镜头传动机构故障E29 镜头到达起始位置传感器的输出保持高电平E2A 第4/第5反射镜起始位置故障第4/第5反射镜装配移动到起始位置以后第4/第5反射镜起始位置传感器的输出保持电平(不致动)2.5秒 1.起始位置传感器损坏1. 驱动板电机故障1. 主控板故障1. 反射镜传动机构故障E2B 第4/第5反射镜起始位置故障第4/第5反射镜装配移动到起始位置以后第4/第5反射镜起始位置传感器的输出保持高电平(致动)2.5秒 1.起始位置传感器损坏1. 驱动板电机故障1. 主控板故障1. 传动机构故障1. CN102或CN104未插好E52 定影预热故障主开关接通后热敏电E53E55 定影超温定影热敏电阻开路热敏电阻探测的测试高于240度 1. 热敏电阻短路或开路1. 主控板故障1. 定影灯开路1. 交流线束有问题主开关接通后热敏电阻探测的温度在24秒内还未达到2度E70 废粉满在探测到废粉满情况时,E70闪亮,在复印指示灯为红色和不能复印以前还可以复印附加的250张E96 送稿器时序脉冲故障送稿器CPU在100秒内没有接收到送稿器时序脉冲 1. 送稿器主控板故障1. 送稿器电机故障1. 脉冲发生器故障1. 输入机构或传送机构故障卡原稿指示灯闪亮送稿器通讯故障镜起始位置故障 1. 光纤没有和送稿主控板相连1. CN2和CN120这间未接好1. 主控板故障1. 送稿器接口板故障自动浓度指示灯闪色粉浓度探没异常 3.低色粉浓度 4.主控板故障 1. VSG电压不正常1. 图象浓度传感器脏二:自检功能(SP方式)1. 自检方式的进入方式一:键操作(1) 接通主开关(1) 用递加或递减键输入"71"(1) 按清零/停止键直到"1"显示在复印计数器内(1) 再按一次清零/停止键(1) 用加减号来输入所需SP代码(1) 按自动浓度键来观察数据(1) 按插入键来离开本方式方式二:调节DPS102-2(1) 断开主开关(1) 折下后盖,接通DPS102-2,接通主开关.复印计数器处"5"闪亮(1) 用加减号来输入所需SP代码(1) 断开开关退出本方式1. 改变调节值或方式1).进入SP方式2).设定值将在显示在放大率指示灯处或复印计数器处3).用加减号输入要求的值或方式,然后按自动图像浓度键4).按插入键退出本方式1. 维修方式表:方式号功能设置5 曝光灯断开曝光灯断开接通调节开关DPS-2然后按复印键开始空运转,按清零/停止键停止空运转.在已准备好方式时按自动图像浓度键来断开本方式为节省色粉,取出显影器6 取消卡纸控测进行无卡纸检测复印复印时按复印键在已准备好方式时近图像浓度键来断开本方式用本方式来检查卡纸是否由于传感器损坏而产生的在用本方式复印时总计数器照常计数7 老化方式工厂用8 输入检查显示来自传感器和开关的输入数据9 输出检查接通电器元件11 所有指示灯接通接通操作面板上的所有指示灯按自动图像浓度键来断开所有指示灯15 自动回位时间 0:一分钟1:三分钟2:不回位16 计数方式 0:递增 1:递减29 定影温度控制 0:开关控制1:相位控制30 补粉方式 0:控测方式 1:探测方式31 检测补粉率 0: 15 1: 7 2: 303: 6032 固定补粉率同上33 图像浓度传感器偏压 0: 标准 1: 低2: 高 3: 较高34 ADS等级 0: 标准1: 较浓 2:较淡35 图像浓度检测周期 0: 复印拾张一次1: 复印伍张37 图像偏压调整如浓度在4级时不能用光强调节(SP48)则用本方式 0:标准1:最浓2:较浓3:较淡4:最淡41 前端留白 1-15每级0.4MM42 起始位置调整 1-15每级0.4MM43 垂直放大调整 1—15每级0.2%44 水平放大调整 0— 50每级0.2%45 纸盒送纸对位拱起量口 1—15预置值=846 纸盘送纸对位拱起量口47 焦距调节(FT3313/FT3413)口在水平放大率调节SP44以后必须进行焦距调节 0—1 00预置值=4048 光强调节口 100—150预置值=12649 定影温度调节 175—195℃预置值=185℃50 手动图像浓度7级进图像偏压调节口 0:标准V01:较浓2:较淡3:最淡51 曝光灯数据显示按了自动图像浓度键以后,曝光灯和光学冷风机接通10秒,按清零/停止键以断开本方式,不要重复进行5次以上避免光学箱中过热 100-15052 定影温度显示(FT3313/FT3413复印机用)口54 Vsg 用在主控板上的VR102,调节至4.0±0.2V.在按了自动图像浓度键时主电机`鼓电机和图像浓义传感器发光二极管接通55 Vsg和Vsp显示口显示Vsg 和Vsp的读数,在按住递减"-"键时显示Vsg 读数,FT31 13复印机在按递加"+"键显示Vsp读数,按清零/停止键以停止本方式复印时,Vsg 和Vsp的读取数值根据SP35选择的不同在每复印10张或5张不断改变,在空运转方式时,Vsg和Vsp读数在每个复印周期中不断变化.FT3113复印机参见注4.56 ADS参号电压调整在调节光强以后,选择本方式并在稿台玻璃上放6张A3或11"×17"白纸.用在主控板上的VR101调节ADS电压至2.5±0.1V,FT3113复印机参见注457 鼓电机转动时间58 无粉计数器显示无粉状态的次数59 开路无功能60 标准图像浓度的栅极电压工厂用,不要去改变数据参见注6 0—8预置值=461 标准图像浓度传感器偏压置定不要去改变数据 0—8预置值=262 标准图像浓度传感器栅极电压公供工厂使用,参见注6 0—8预置值=463 开路无功能64 色粉的浓度等级显示显示初始设定(SP65)时检测到的色粉浓度等级;Vsg /Vsp(%)值0:12—15 1:0—7 2:8—11 3:16—21 4:22--100 0--465 载体原始置定新载体搅拌5分钟在按住自动图像浓度键时,复印件计数器上显示"50",按复印键开始原始置定在换了新载体后必须进行原始置定在原始置定完成以后复印机自动回复到正常方式66 鼓原始置定用来置定新鼓的状态安装了一个新鼓以后必须进行原始置定鼓电机转动时间(SP57)和OPC计数器(SP69)已被清零. 0:否1:是67 Vr比率显示L=Vrp/Vsp×10083 无粉计数器复位如探测到废粉满(E70)使用本方式使复位 0:否1:是87 PM周期设定 0:无 3:80K1:40K 4:100K2:60K88 显示PM计数器89 PM计数器复位 0:否1:是注:1)在以下的SP号输入以后,按了自动图像浓度键时复印机自动进入复印方式:SP号: 5. 6. 52. 562)在以下的SP号已输入和按了自动图像浓度急于这以后,选择要求的输入号或SP方式数按自动浓度键:SP方式号:8,37,41,42,43,44,45,46,47,48,50.注2:在SP方式12的数据从"0"转换成"1"时,CN98和CN92必须转换和CN421必须重新换插位置.注3:FT3113复印机在复印件计数器上显示SP方式数据,计数器只有二位,在数据超过" 99"时,也显示来代替"1"注4:用复印机在复印件计数器上显示SP方式数据.由于复印件计数器只不二位,第一位显示在如下图.显示在手动图像浓度指示灯上(小数部份显示在复印件计数器上)注5:-FT3113复印机-FT3113复印机在复印件计数器上显示SP方式数据.首先显示前二位数字,按较淡键一次下二位数字,再按较淡键一次显示最后二位数字.(总共6位数)--FT3313/FT3413复印机前三位数显示在入大率指示灯上,按住较淡键显示后三位数(总共6位数)注6:数据将根据工厂置定而变,参见位于上内盖的"工厂置定"表.6.维修程序方式表(1) 在方式名程后面带有一个""的符号表示可用SP方式复印;(1) 在方式号前面有一个","符号表示本方式可由维修人员进入.输入检测查(SP—8方式)--如何去检查传感器/开关数据—(1) 用递加或递减("+"或"-")键输入"8,然后按自动图像浓度键.(1) 用递回或递减("+"或"-")键输入要求号,这些号已给出于下表.(1) 再按自动图像浓度键.(1) 输入复印数和按复印键.注:—FT3313/FT3413复印机—数据("0"或"1")显示在入大率指示灯上.—FT3113复印机—数据"无"或"."显示在复印件计数器上.输入号传感器/开关信号数据"0"(FT3313/FT3413复印机)"无"(FT3113复印机) "1"(FT3313/FT3413复印机)"."(FT3 113复印机)1 对准传感器未检测到纸(高电平) 检测到纸(低电平)2 出纸传感器3 第一路纸盘开关纸盘打开(高电平) 纸盘合上(低电平)4 第二路纸盘开关(只有FT3413机用)7 连动传感器没有探测到纸(高电平) 探测到纸(低电平)传感器/开关信号数据"0"(FT3313/FT3413复印机)"无"(FT3113复印机) "1"(FT3313/FT3413复印机)"."(FT3 113复印机)8 产品代号 FT3313/FT3413复印机 FT3113复印机9 鼓温>20℃ <20℃13 分面器纸传感器传感器致动(高电平) 传感器不致动(低电平)14 分面器轮开关15 分面器起始位置开关输出检查(SP-9)一如何开/关各电气部件-1) 用递加或递减("+"或"—")键输入"9",然后再按自动图像浓度键.1) 用递加或递减("+"或"—")键输入要求号,输出号在下表中给出.1) 按复印键以接通这个电器元器件.1) 按清零/停止键以断开这个电器元器件.输出号电器元器件1 主电机+预转印灯+消电灯+鼓电机2 充电电极+标准图像栅极3 充电电机+图像浓度传感器栅极4 充电电机+标准Vrp栅极5 转印电极8 分离电极9 图像浓度传感器发光二极管10 显影离合器电磁铁11 补粉离合器+主电机(显影离合器电磁铁断开)注:按住较浓键接通补粉离合器和显影离合器电磁铁断开12 对准离合器13 第一路输纸离合器14 第二路输纸离合器(只有FT3413复印机用)15 连动辊离合器19 分页器轮电机(斗下降)20 曝光灯+光学冷却风机22 充电电极+图像栅极和校正+转印电极+分离电极23 充电电机+图像浓度传感栅极和校正+转印电极+分离电极24 充电电极+Vrp栅极和校正+转印电极+分离电极25 充电电极+图像栅极和校正26 充电电极+图像浓度传感栅极和校正27 充电电极+Vrp栅极和校正三.维修表1. 测试点A. 复印机主控板代号TP101 地TP102 HEF(定影热敏电阻)TP103 地TP104 GIN(栅极电压反馈)TP105 BIN(显影偏压反馈)TP106 ADS(自动图像浓度传感器)用VR调节电压至+2.5±0.1VTP107 AVSS(地)TP108 EXP(曝光灯电压反馈)TP 109 VCC(+5V)TP110 PSE(图像浓度传感器电压)用VR102调节电压至+4.0±0.2VTP112 +9V(图像浓度传感器电源)TP101 钥匙计数器(在复印机安装钥匙计数器时剪断跨接线)A. 送稿器主控板代号功能TP1 工厂用TP2 工厂用TP3 地TP4 +5VTP5 地TP6 +24V2. 调节开关和跨接开关A.复印机主控板1015/1018故障代码维修进入方式:黄1-0-7-红五秒SC-101爆光灯出错120 扫描仪原位出错1121 扫描仪原位出错2122 扫描仪原位出错3123 扫描仪原位出错4130 BICU和SBU之间通讯出错192 自动SBU调节出错194 SBU白电平探测出错302 充电辊漏电320 多角反光镜出错321 无激光写入信号(F-门出错322 激光同步出错390 TD传感器出错391 显印偏压漏电392 TD传感器初期失定出错401 转印辊漏电出错1402 转印辊漏电出错200 主电机锁定503 上纸盘提升电机故障504 下纸盘提升电机故障506 纸盘电机锁定541 定影的恒温器/热敏电阻开路542 定影温度预热出错543 定影过热出错544 定影低温度出错546 不稳定的定影出错547 零交叉信号故障620 IOB和AFD之间通讯出错691 BICU和传真控制器之间通讯不良692 BICU和打印机控制器之间通讯不良695 传真固定出错ADF 门异常900 电器总计数器出错901 机械总计数器921 IMB存储器控制出错922 IMB DRAM出错924 可选的DRAM出错925 IMB非连接的出错926 内存容量出错981 NVRAM出错990 BICU和IOB之间的通讯出错999 程序版本出错。
