心率变异性分析 ppt课件
谢谢
• 急性心肌梗死后患者危险性评估：HRV的降低是预测急性心肌梗 死后患者发生心脏性猝死和恶性心律失常危险的重要独立指标。 一般建议在梗死后一周开始进行HRV的检测。HRV在梗死后立即 降低，并在几周后开始恢复（2周后逐渐回升），大约6-12个月恢 复正常。因此，多次测定HRV可能比单次测定价值更大。梗死后 HRV恢复的快慢对以后死亡的危险性也有预测价值。
• RMSSD：相邻RR间期差值的均方根。（正常参考值39.0+-15.0） • PNN50：相邻NN之差大于50ms的个数占总窦性心搏个数的百分比。
（正常参考值：16.7+-12.3）
目前HRV研究的临床意义
• 预测心脏性猝死（急性心肌梗死） • 定量评估自主神经系统功能 • （糖尿病、冠心病、心梗）指导治疗 • 对高血压病、心衰、心脏移植、甲亢等疾病的临床应用都有潜在
心率变异性分析
心率变异概念
• 心率变异性是反映自主神经神经系统活性和定量评估心脏交感神 经与迷走神经张力及平衡性，从而判断其对心血管疾病的病情及 预防，可能是预测心脏性猝死和心律失常性事件的有价值的指标。
• 致命性的心律失常与交感神经的兴奋性增加、迷走神经的兴奋性 减少有关，自主神经系统活动的量化可以通过心率变化的程度表 现出来，心率变异（HRV）代表了这种量化标测。
Байду номын сангаас
• 在迷走神经活性增高或交感神经活性减低时，心率变异性增高， 反之相反。
心率变异性分析方法
• 分析主要分为：
•
时域
•
频率
•
非线性分析
常用指标及正常参考范围
• SDNN：全部窦性心搏RR间期（简称NN间期）的标准差。单位为 ms。（正常参考值141+—39，另一种标准值141.7+_29.2）
• SDANN：RR间期平均值标准差。24小时钟按5分钟分段计算每5分 钟的NN间期的平均值，再计算这些标准差的平均值，单位为ms， （正常参考值为130.9+-28.3）
• 对糖尿病患者自主神经系统损伤的评估：糖尿病患者不论病情轻 重，均存在不同程度的自主神经功能紊乱。HRV是判断糖尿病患 者是否伴有自主神经系统损害最准确，最敏感的指标。
• 心力衰竭（CHF）患者危险性评估。
• 其他临床应用范围：心绞痛、高血压、心肌病、非缺血心脏病所 致的慢性严重二尖瓣反流、二尖瓣脱垂、心律失常、血管迷走性 晕厥、心脏移植、甲亢等都有潜在的应用价值。
的临床应用价值。
临床应用的范围
• 心脏性猝死（SCD）预测：由于HRV是反映自主神经张力的最敏感 的指标，因此，HRV降低是预测心脏性猝死最有价值的独立指标。
潜在的临床应用领域
• HRV在高血压、充血性心力衰竭、心脏移植、慢性二尖瓣返流、 二尖瓣脱垂、室性心律失常、室上性心律失常等疾病的临床研究 的研究中都有潜在的应用价值。
心率变异性的产生
心率变异性是指逐次心搏间期的微小差异，它产生于自主神经系统 对心脏窦房结的调制，使得心搏间期一般存在几十毫秒的差异和波 动。
什么是心率变异性
心率变异性是指逐次心跳周期差异的变化情况，它含有神经体液因 素对心血管系统调节的信息。
• 心率变异性的大小实质上是反映神经体液因素对窦房结的调节作 用，也是反映自主神经系统交感神经活性与迷走神经活性及其平 衡协调的关系。
• 通过测量连续正常P-P间期变化的变异性来反映心率变化程度、规 律，从而用以判断其对心血管活动的影响。
• HRV降低为交感神经张力增高，可降低室颤阈，属不利因素； HRV升高为副交感神经张力增高，提高室颤阈，属保护因素。
• 研究认为SDNN、SDANN、SDNNindex等时域指标小于50ms，为 HRV显著降低，病死率大大增高。
变异型预激综合征讲课PPT课件
保持良好的生活习惯，如规律作息、 合理饮食、适量运动等
定期进行体检，及时发现并治疗相 关疾病
避免过度劳累和紧张，保持心情愉 快
加强自我保健意识，提高自我保健 能力
保持良好的生活习惯，如规律作息、合理饮食、适量运动等 避免过度劳累、情绪激动等诱发因素 定期进行心电图检查，监测心律失常情况 遵医嘱服用药物，如β受体阻滞剂、钙通道阻滞剂等，以控制心律失常
汇报人：
病因：遗传因素和环境因素共同作 用
症状：心律失常、心悸、胸痛等
发病机制：基因突变导致心肌细胞 异常
治疗：药物治疗和手术治疗
心悸、胸痛、呼吸困难等临床表现
心脏超声检查：评估心脏结构和功能
心电图检查：显示预激综合征特征 动态心电图监测：观察心律失常情况
基因检测：检测相关基因突变情况
诊断标准：符合以上临床表现和检查结 果，可诊断为变异型预激综合征
PART THREE
β受体阻滞剂：如普萘洛尔、阿替洛尔等，用于控制心率和血压 钙通道阻滞剂：如维拉帕米、地尔硫卓等，用于控制心率和血压 抗凝血药物：如华法林、肝素等，用于预防血栓形成 抗心律失常药物：如胺碘酮、普鲁卡因胺等，用于控制心律失常
饮食调整：低盐、低脂、低糖饮食，避免刺激性食物 运动锻炼：适度运动，如散步、慢跑、游泳等，提高心肺功能 心理调适：保持乐观心态，避免过度紧张和焦虑 生活习惯：保持良好的作息习惯，避免熬夜、过度劳累
推广健康生活方 式：倡导健康饮 食、适量运动、 戒烟限酒等健康 生活方式
加强医疗保健服 务：提供定期体 检、早期筛查、 早期诊断和治疗 等服务
加强科研合作： 推动国内外科研 机构、医疗机构 和企业之间的合 作，共同研发新 的预防和治疗方 法
国际合作：与全球医疗机构、科研机构合作，共同研究变异型预激综合征的治疗方法 学术交流：参加国际学术会议，分享研究成果，交流治疗经验 培训项目：开展国际培训项目，提高全球医疗人员的诊疗水平 技术引进：引进国际先进的诊疗技术和设备，提高变异型预激综合征的诊疗水平
HRV心率变异性
心率变异性的分析方法心率变异性（Heart rate variability，HRV）是指窦性心率在一定时间内周期性改变的现象，是反应交感-副交感神经张力及其平衡的重要指标。
HRV测定方法有两种，即时域测定法和频域分析法。
HRV分析心电信号长短不一，短者分析5min或1h，长者可分析24h，甚至几天，国内外普遍采用24h法。
时域法以RR间期的变异为基础，可用标准差、方差、极差、变异系数等来表达。
常用指标：[1]SDNN：所有窦性RR间期的标准差；[2]SDNN Index:每5min窦性RR间期标准差的均值；[3]SDANN：每5min窦性RR间期均值的标准差；[4]r-MSSD：所有邻近窦性RR间期长度差异平方均值的平方根；[5]pNN50:50毫秒间隔以上临近周期的比例，单位为百分数。
频谱分析法则是把心率变化信号分解为不同的频率成分并将其相对强度定量为功率，提供了各种频率成分的功率谱测定。
常用指标有：[1]高频带（HF，0.15-0.40Hz）:有迷走神经介导，主要代表呼吸变异。
[2]低频带（LF，0.04-0.15Hz）受交感神经和副交感神经共同影响。
[3]极低频带（VLF，0.01-0.04Hz）：可作为交感神经活动的指标。
[4]超低频带（ULF，1.15×10-5-0.0033Hz）：生理意义不明。
[5]总频谱（TF）：是信号总的变异性。
代表HF、VLF、ULF的总和。
[6]LF/HF：代表交感-迷走神经张力的平衡状态。
HRV的时域和频域测量是相关的，HF 与r-MDSS、pNN50相关，LF、VLF与SDNN Index相关，ULF与SDNN、SDANN明显相关。
心率变异性分析的临床应用
心脏移植时, 被移植的心脏短期内可被看作为与自主神经调节无 关的离体心脏, 此时它完全不受自主神经控制, 致HRV 明显降低 或消失。当一旦出现排斥反应, HRV 则又可升高。在心脏移植 恢复期, HRV 的增加及其功率谱分布日益接近健康人, 表示移植 心脏已重新获得了神经再生和自主神经支配。
而自主神经活动又与多种疾病有关系，为了规范有关HRV的研究 方法和临床应用, 1996年欧洲心血管病学会及北美心脏起搏和 电生理学会专题委员会, 提供了一组健康人的正常值。
1998年中华心血管病杂志编委会心率变异性对策专题组也拟订 并推荐这些指标和正常值。
概念、测量指标及正常值
时域测量指标及正常参考值
冠状动脉疾患、高血压、吸烟、肥胖、糖尿病和生活方式均与心脏性猝死有关。 自 主神经系统失调对于启动室性心动过速性心律失常, 最终导致猝死至关重要。
HRV：预测
SDNN < 50ms, 死亡率达34. 4%, 是SDNN > 100ms 患者死亡率的5. 3 倍；
HRV降低是心律失常的最有力的独立预报因素, 而且HRV 降低与心律失常猝死之间 是通过因果联系触发致命性心律失常。
频域测量指标及正常参考值 ( 5min 安静平卧)
常用时域指标
常用频域指标
提纲
概念、测量指标及正常值 临床应用
提纲
概念、测量指标及正常值 临床应用
临床应用
心血管系统 其他疾病（自主神经）
临床应用
心血管系统
其他疾病（自主神经） 其他各种能直接或间接影响心血管自主神经功能状况的疾

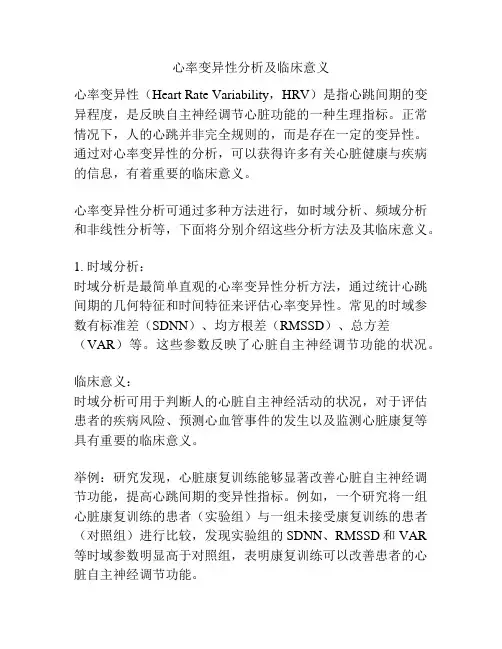

心率变异性分析及临床意义
心率变异性分析及临床意义心率变异性（Heart Rate Variability，HRV）是指心跳间期的变异程度，是反映自主神经调节心脏功能的一种生理指标。
正常情况下，人的心跳并非完全规则的，而是存在一定的变异性。
通过对心率变异性的分析，可以获得许多有关心脏健康与疾病的信息，有着重要的临床意义。
心率变异性分析可通过多种方法进行，如时域分析、频域分析和非线性分析等，下面将分别介绍这些分析方法及其临床意义。
1. 时域分析：时域分析是最简单直观的心率变异性分析方法，通过统计心跳间期的几何特征和时间特征来评估心率变异性。
常见的时域参数有标准差（SDNN）、均方根差（RMSSD）、总方差（VAR）等。
这些参数反映了心脏自主神经调节功能的状况。
临床意义：时域分析可用于判断人的心脏自主神经活动的状况，对于评估患者的疾病风险、预测心血管事件的发生以及监测心脏康复等具有重要的临床意义。
举例：研究发现，心脏康复训练能够显著改善心脏自主神经调节功能，提高心跳间期的变异性指标。
例如，一个研究将一组心脏康复训练的患者（实验组）与一组未接受康复训练的患者（对照组）进行比较，发现实验组的SDNN、RMSSD和VAR 等时域参数明显高于对照组，表明康复训练可以改善患者的心脏自主神经调节功能。
2. 频域分析：频域分析是一种将心率变异性信号从时间域转换到频域的方法，通过计算不同频段内的功率谱密度来评估心率变异性。
常见的频域参数有总功率（TP）、低频功率（LF）、高频功率（HF）和LF/HF比值等。
临床意义：频域分析可以揭示心脏自主神经活动在不同频段内的贡献，对于研究交感神经和副交感神经在心脏调节中的作用具有重要意义。
频域参数可用于评估患者的心脏功能状态、疾病风险以及预测心血管事件的发生。
举例：研究发现，心脏疾病患者的LF和HF功率值比健康人明显改变。
例如，在心肌梗死后的心脏康复期间进行频域分析发现，患者的LF和HF功率明显低于健康人，而LF/HF比值明显升高。
心率变异性在临床的应用---张树龙
分析方法
时域分析法 频域分析法 非线性分析方法
时域分析法
短程时域及频域分析图
心率变异性
时域分析法
长程时域分析图
心率变异性
时域分析法
选用指标
SDNN(ms)：24小时正常RR间期的标准差 SDANN(ms)：24小时内每5分钟平均RR间期的标准差 RMSSD(ms):24小时内相邻RR间期差值的均方根 SDNN Index(ms):24小时内每5分钟RR间期标准差的均值 SD(ms)：24小时相邻RR间期之差的标准差 PNN50(%)：24小时相邻RR间期之差大于50ms的心搏数
975 ± 203 54 ± 4 29 ± 3
1.5--2.0
频域分析法
注意事项
长时程和短时程分析严格区分 不能相互取代结果不能比较 短时程分析采样中避免早搏及漏搏 采用FFT法应说明样本数及采用的平滑窗函数 采用AR法应标以数学模型数据个数LF及HF的 中心频率 测试要求
心率变异性
频域分析法
长程指标可重复性好 短程指标影响因素多 应排除精神紧张、兴奋、深大呼吸、吸烟、饮酒 短程采样需取平卧休息状态，控制好病人及环境， 连续窦性心搏，剔除早搏和伪差
心率变异性
频域分析法
LF及HF的标化
LF 及HF值受总功率影响： 不同状态下的总功率、LF及HF值各不相同 不能以绝对值进行比较，标化后在行比较 方法：LF（HF）=100*LF（HF）/（总功率-VLF）
单位：nU
心率变异性
心率变异性
频域分析法
短时程分析采用 TFP VLF LF Lfnorm HF HFnorm LF/HF
严重心律失常课件PPT97页
III度房室传导 阻滞ThirdDegree AV Block
第9页，共97页。
房室交界区起源或存在的心律失 常 Dysrhythmias Sustained or Originating in
the AV Junction
交界性逸搏心律
心房起源的心律失常Dysrhythmias Originating in the Atria
房性心动过速 Atrial Tachycardia
多源性房性心动过速 Multifocal Atrial Tachycardia
房性早搏Premature Atrial Contractions 陈发性室上性心动过速Paroxysmal
失常时，连续记录ECG, 观察其如何停止的，例
如突然终止，可能PSVT, 先有VPC，且VPC形
态与失常图形一致者，有助VT的诊断。(4)
HOLTER (5) 运动试验（6）EP ?
是否有意识的改变 (altered level of
consciousness) ?
第27页，共97页。
第28页，共97页。
第29页，共97页。
第30页，共97页。
第31页，共97页。
第32页，共97页。
第33页，共97页。
第34页，共97页。
第35页，共97页。
第36页，共97页。
第37页，共97页。
第38页，共97页。
第39页，共97页。
第40页，共97页。
继续除颤
第45页，共97页。
（PEA）无脉搏性心电活动
第二次 ABCD 评估 重点: 更进一步的评估和治疗
A 气道: 尽快放置气道通气设备 B 呼吸: 应用辅助设备确认气道通气设备放置正确 B 呼吸: 固定气道通气设备;优先使用专门制做的固
(精品) 心律失常 PPT课件
B、心室律稍不齐，频率为140～200次/分
3、非阵发性心动过速
4、扭转型室速（torsade de pointes，TDP）
QRS波群，以每3-10个心搏围绕基线不断 扭转其主波的正负方向， 每次发作持续数秒至数十秒而自行终止， 极易复发或转为室颤。
室性心动过速
治疗原则： （1）无器质性心脏病：
非持续性室速：如无症状及晕厥，不需进行特 别治疗；
持续性室速：无论有无器质性心脏病， 均应治疗；
（2）有器质性心脏病： 非持续性和持续性室速均治疗
室性心动过速
(一) 终止急性发作： 1. 药物：
利多卡因、普鲁卡因胺、胺碘酮或普罗帕酮静注。 2.电复律：
房室结折返性心动过速的心电图： 1. 心率140－250次/分，节律整齐； 2. QRS形态可正常或畸形 3. P波为逆行性（Ⅱ、Ⅲ、aVF倒置），常见不到P
波或逆行P波位于QRS波终末部 4. 起始突然，通常由一个房早诱发，房早经慢径路
下传，产生一个长PR间期，随后出现心动过速。
2、室性心动过速 （ventricular tachycardia）
室速与室上速并差传的鉴别
支持室上速并差传： 1. 由期前发生的P波开始 2. P波与QRS波相关，常呈现1：1，亦可呈其它
比例 3. 右束支阻滞图形多见，V1呈rSR’（三相波） 4. 长－短周期序列
室速与室上速并差传的鉴别
支持室速： 1. 室性融合波 2. 心室夺获 3. 房室分离（有室－房逆传时消失） 4. QRS波电轴左偏，时限＞0.14” 5. 全部胸导联QRS波呈同向性
室性心动过速 （ventricular tachycardia）
常见心律失常PPT课件.ppt
窦性心动过缓
一、心电图特点 1. P波在I、II、aVF导联直立，在aVR
导联倒置； 2. PR间期0.12～0.20s； 3. P波频率小于60次/分。
二、临床意义 可见于正常人，亦可见于多种病理状态， 无症状者无需处理。
心律失常的分类
二、冲动传导异常
1、生理性：干扰及房室分离
2、病理性：
⑴窦房传导阻滞 ⑶房室传导阻滞 室内阻滞
⑵房内传导阻滞 ⑷束支或分支阻滞或
3、房室间传导途径异常：预激综合征
心律失常的诊断
病史 体格检查 心电图 动态心电图及事件记录器 食道心电图 临床电生理检查
窦性心律失常
窦性心动过速
一、心电图特点 1. P波在I、II、aVF导联直立，在aVR导 联倒置； 2. PR间期0.12～0.20s； 3. P波频率大于100次/分。
上图房性早搏 下0～200bpm；②P波形态与 窦性不同；③常伴有二度房室传导阻滞； ④P波之间等电位线仍然存在；⑤刺激迷 走神经不能终止；⑥发作开始心率逐渐 加速。
心房扑动
一、病因 阵发性可见于正常人，持续性 者见于多种心肺疾病。 二、临床表现 三、心电图特征 1. 心房活动呈现规律的锯齿状扑动波， （F波）其间等电位线消失，频率一般在 250～300bpm； 2. 心室率规则或不规则，取决于房室传 导比例是否衡定； 3. QRS波群与窦性相同。
常用概念2
(7)ST段：是自QRs波群终了的J点开始至T波开始的一 段。正常随T波的直立而浅浅的上飘。ST段平行的压 低或斜向下的压低不正常，轻度抬高可见于正常人， 应与临床情况结合判断正常与否。
心率变异性简介
（Heart Rate Viability， HRV） Viability， HRV）
时域指标 全程NN间期的标准差(SDNN) 全程NN间期的标准差(SDNN) 全程每5min NN间期平均值的标准差(SDANN) 全程每5min NN间期平均值的标准差(SDANN) 全程每5minNN间期标准差的平均值（SDNNindex） 全程每5minNN间期标准差的平均值（SDNNindex） 全部相邻NN之差的均方根(RMSSD) 全部相邻NN之差的均方根(RMSSD) 相邻NN之差＞50ms的个数占总窦性心搏个数的百分比 相邻NN之差＞50ms的个数占总窦性心搏个数的百分比 (PNN50) 频域指标 ≤0.4Hz的所有NN间期的变异（总功率，TP） 0.4Hz的所有NN间期的变异（总功率，TP） 在0.003－0.04HZ范围内的NN间期的变异（极低频VLF） 0.003－0.04HZ范围内的NN间期的变异（极低频VLF） 在0.04－0.15Hz范围内NN间期的变异（低频，LF） 0.04－0.15Hz范围内NN间期的变异（低频，LF） 在0.15－0.4Hz范围内NN间期的变异（高频，HF） 0.15－0.4Hz范围内NN间期的变异（高频，HF） LF/HF：是LF与HF的比值。 LF/HF：是LF与HF的比值。
血压
血压是指血液对血管壁的 侧压，是压强（即单位面 积上的压力）。 血压是相对压强，是相对 大气压的。当我们说血压 100mmHg时，是指血压比 100mmHg时，是指血压比 大气压高100mmHg，测量 大气压高100mmHg，测量 血压时则是以大气压作为 0mmHg。 0mmHg。 间接测压通常仅能测得收 缩压和舒张压，而直接测 量法可以测得血压波形曲 线。由于测量方法和部位 不同，所测值往往难以相 互比较。
心率变异性分析及临床意义
心率变异性分析及临床意义1 引言心率变异性（Heart Rate Variability, HRV）是指心率在一定时间内的波动现象，这种波动反映了自主神经系统对心脏节律控制的动态平衡。
近年来，随着生物医学工程技术的不断发展，心率变异性研究在临床医学领域受到了广泛关注。
大量研究表明，心率变异性与多种心血管疾病、心律失常及神经系统疾病密切相关，对疾病的风险评估、诊断和监测具有重要意义。
1.1 心率变异性的基本概念1.1.1 定义及分类心率变异性是指心率在一定时间内的波动现象，通常分为两大类：时间域HRV 和频率域 HRV。
时间域 HRV 主要反映心率的瞬时变化，如相邻 R-R 间期的差异；频率域HRV 则关注心率波动中特定频率成分，如低频（LF）、高频（HF）等。
1.1.2 心率变异性的测量方法心率变异性的测量方法主要包括心电图（ECG）和动态心电图（Holter）。
近年来，随着技术的发展，还有基于光电容积描记图（PPG）和心率监测器等无创测量方法。
这些方法为临床研究提供了便利，有助于更准确地评估患者的心率变异性。
1.2 心率变异性的生理机制1.2.1 神经调节心率变异性受到自主神经系统的调节，主要包括交感神经和副交感神经。
交感神经兴奋时，心率加快，心率变异性降低；副交感神经兴奋时，心率减慢，心率变异性增加。
1.2.2 体液调节体液调节对心率变异性也有一定影响，如儿茶酚胺、肾素-血管紧张素-醛固酮系统等。
这些体液因素通过改变心脏的自律性和传导性，进而影响心率变异性。
1.2.3 自主神经系统与心率变异性的关系自主神经系统与心率变异性的关系密切，两者相互作用，共同维持心脏功能的稳定。
当自主神经系统失衡时，如交感神经兴奋性过高或副交感神经兴奋性过低，可能导致心率变异性降低，从而增加心血管疾病的风险。
2. 心率变异性的分析方法2.1 时域分析法时域分析法是心率变异性分析中最基础、最直接的方法。
它主要关注心率的统计特征，如平均值、标准差、变异系数等，这些特征可直观反映心率在一定时间内的波动情况。
