2018年中考物理试题分类汇编 家庭电路
2018年中考物理试题分类汇编 家庭电路
一．选择题（共25小题）
1．（2018•乐山）关于家庭用电及安全常识。下列说法正确的是（ ）
A．低于220V的电压对人体是安全的
B．家庭电路中，各用电器都是串联在电路中的
C．控制用电器的开关应该接在该用电器和零线之间
D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施
【分析】（1）不高于36V的电压对人体才是安全的；
（2）串联的各用电器相互影响，不能独立工作，并联的各用电器互不影响，能独立工作；
（3）开关应接在用电器和火线之间；
（4）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳。
【解答】解：
A、经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B、在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故B错误；
C、开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；
D、外壳为金属的用电器使用三线插头都是为了防止漏电而采取的安全措施，故D正确。
故选：D。
2．（2018•南充）下列图中符合安全用电与保护原则的是（ ）
A．将冰箱的金属外壳接地
B．多个大功率用电器同时使用一个插座 C．用湿抹布擦发光的灯泡
D．开关接在零线上
【分析】①有金属外壳的用电器，外壳要保持良好接地；
②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；
③不能用湿手或湿物体去接触用电器或开关；
④开关应控制火线。
【解答】解：
A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；
B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B错误；
C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；
D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。
故选：A。
3．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（ ）
A． B． C． D．
【分析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
【解答】解：
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；
故选：A。
4．（2018•咸宁）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应叫答“对”的是（ ）
A．有时可在电线上晾哂衣服
B．熔丝烧断后，可用铜丝代替接上
C．控制电灯的开关应接在零线上
D．发现有人触电，应立即断开电源开关，切断电路
【分析】（1）安全用电的原则：不接触低压带电体，不靠近高压带电体；
（2）保险丝是用熔点较低、电阻率较大的铅锑合金制成的，当电流过大时自身熔断切断电路，从而起到保护电路安全运行的作用；
（3）电灯的开关接在了零线上时，更换灯泡时易发生触电事故；
（4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施。
【解答】解：A、电线中有电流通过，人接触电线容易触电，更不能在电线上凉晒衣服，故A错误； B、铜丝的熔点高，当电流过大时，不能熔断，因此不能做保险丝，故B错误；
C、为了安全，电灯开关必须接在火线上，故C错误；
D、发现有人触电后，应立即断开电源开关，切断电路，然后在施救，故D正确。
故选：D。
5．（2018•黄石）关于安全用电，下列说法正确的是（ ）
A．家用电路中的保险装置应装在零线上
B．冬天使用烤火器，在人离开时，应将其关闭
C．可以私自将工厂的动力电路的电接到家中使用
D．雷雨天气可以打着雨伞在开阔地上行走
【分析】（1）火线首先进入开关，然后进入用电器；
（2）不使用用电器时，应断开用电器；
（3）根据电压的大小分析；
（4）雷雨天气时，不能举着物体行走。
【解答】解：
A、家庭电路中的开关应控制火线，当开关断开时，用电器不带电，故A错误；
B、冬天使用烤火器，在人离开时，应将其关闭，否则容易引发火灾，故B正确；
C、工厂用的动力电路的电压是380V，家庭电路是220V，不能混合使用，故C错误；
D、雷雨天气撑着雨伞在户外行走，雷电会通过伞导入人体，造成触电，故D错误。
故选：B。
6．（2018•孝感）下列有关物理现象中说法正确的是（ ）
A．家庭电路中电流过大时，可能是电路发生了短路
B．物体内能增加时，一定是外界对物体做了功
C．声控开关是利用声音的音调来控制电路的
D．光可以在真空中传播，其传播速度与超声波相同
【分析】（1）家庭电路中电流过大的原因有两个，即短路和总功率过大； （2）改变内能的方法有两个：做功和热传递；
（3）声音的振幅越大，响度越大；
（4）超声波的传播需要介质，光速远远大于声速。
【解答】解：
A、家庭电路中电流过大的原因有两个，即电路发生了短路或用电器的总功率过大，故A正确；
B、物体内能增加时，可能是外界对物体做了功，也可能是吸收了热量，故B错误；
C、声控开关是利用声音的响度来控制电路的，故C错误；
D、光可以在真空中传播，其传播速度要远大于超声波的传播速度，故D错误。
故选：A。
7．（2018•荆门）我们日常生活中离不开电。下列有关安全用电的说法中正确的是（ ）
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，应远离高压输电线
C．空气开关跳闸后，应立即合上
D．使用试电笔时，不接触笔尾金属体，会发生触电事故
【分析】（1）控制电灯的开关应安装在火线与灯之间；
（2）安全用电原则：不接触低压带电体，不靠近高压带电体；
（3）空气开关跳闸，原因是电路有短路或功率多大，应先检修，检查没有问题后再使空气开关复位；
（4）测电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体。
【解答】解：A、电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故A错误；
B、安全用电的原则：不接触低压带电体，不靠近高压带电体；在高压线附近放风筝，有可能会发生触电事故，所以应远离高压电线，故B正确；
C、因为电路有短路或用电器总功率过大，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故C错误；
D、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光；故D错误。
故选：B。
8．（2018•威海）下列关于家庭电路和安全用电常识的说法，错误的是（ ）
A．开关应该接在火线与灯泡之间
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．使用试电笔判断火线、零线时，手要按住笔尾金属体
D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
【分析】（1）家庭电路中开关控制用电器时，开关要接在电灯泡和火线之间，在断开开关，切断火线，操作时不容易发生触电事故；
（2）电路电流过大的原因：一是短路；二是用电器的总功率过大。；
（3）测电笔的正确使用方法：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；
（4）用电器的金属外壳必须接地。
【解答】解：
A、开关接在零线和灯泡之间，断开开关时，灯泡还和火线相连，接触灯泡，容易发生触电事故，故A正确；
B、家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故B错误；
C、使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故C正确；
D、三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故D正确。
故选：B。
9．（2018•昆明）关于安全用电，图中错误的是（ ） A．
使用测电笔的方法
B．
开关接在火线上
C．
螺口灯的螺旋金属接在零线上
D．
三孔插座应有接地线
【分析】（1）使用试电笔时，手只有接触笔尾金属体，测电笔才能使用，不可接触笔尖金属体；
（2）家庭电路中开关应接在火线和用电器之间，且与用电器串联；
（3）灯泡的金属点接火线，螺旋套接零线；
（4）针对三孔插座的结构与作用可做出判断。
【解答】解：
A、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，不可接触笔尖金属体，以免触电，故A错误；
B、开关必须接在火线上，故B正确；
C、螺口灯的螺旋金属一定要接在零线上，而灯泡顶端的金属点要接在火线上，故C正确；
D、三孔插座中的接地线在使用时与三脚插头连接，并使用电器的金属外壳接线，可防止因漏电而触电，故D正确。
故选：A。
10．（2018•武汉）一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
A．试电笔可用来测试物体是带正电还是带负电
B．试电笔通常也用来检查电气设备的外壳是否带电
C．使用时手指不能碰到金属笔卡
D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
【分析】（1）试电笔的作用是区分家庭电路中的火线和零线；
（2）试电笔用来检查电气设备的外壳是否带电；
（3）用试电笔时，必须用手接触到笔尾的金属体；
（4）用测电笔时，必须用手接触到笔尾的金属体试电笔的内部有一个阻值很大的电阻，当人接触试电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光；如果两者串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的阻值很大分担的电压很大，人体分担的电压很小，不会超过人体的安全电压，氖管发光，但是不会对人造成伤害。
【解答】解：
A、试验电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故A错误；
B、试电笔通常也用来检查电气设备的外壳是否带电，故B正确。
C、用试电笔时，必须用手接触到笔尾的金属卡，故C错误
D、在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻几千欧大得多），在使用试电笔测火线时，试电笔的高值电阻和人串联在火线和大地之间，
2018年中考物理试题分项版解析汇编(第03期)专题12 电路 电流 电压 电阻(含解析)
专题12 电路 电流 电压 电阻
一、单选题
1．如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A. 带电棒一定带负电 B. 带电棒一定带正电
C. 两片金属箔一定带同种电荷 D. 两片金属箔一定带异种电荷
【来源】四川省自贡市2018年中考物理试题
【答案】C
点睛：解决此题要知道，验电器的工作原理是同种电荷相互排斥。在已知带电棒电生的情况下，可判断金属箔上的电性。
2．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。下列电路设计符合要求的（ ）
A. B. C. D.
【来源】四川省自贡市2018年中考物理试题
【答案】D
【解析】A. 由电路图可知,开关S1闭合时电动机工作,再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；B. 由电路图可知,开关S1闭合时加热器工作,再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；C. 由电路图可知,开关S1闭合时电动机和加热器串联同时工作,再闭合S2时电动机工作，加热器不能独立工作，故C不符合题意；D. 由电路图可知,只闭合S1时电动机工作,只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。故选D.
3．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ） 2
A. 甲灯短路 B. 乙灯短路 C. 甲灯断路 D. 乙灯断路
【来源】江苏省2018年南京市中考物理试题
【答案】B
点睛：先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项。
4．为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。电流的单位是用下列哪位物理学家的名字来命名的（ ）

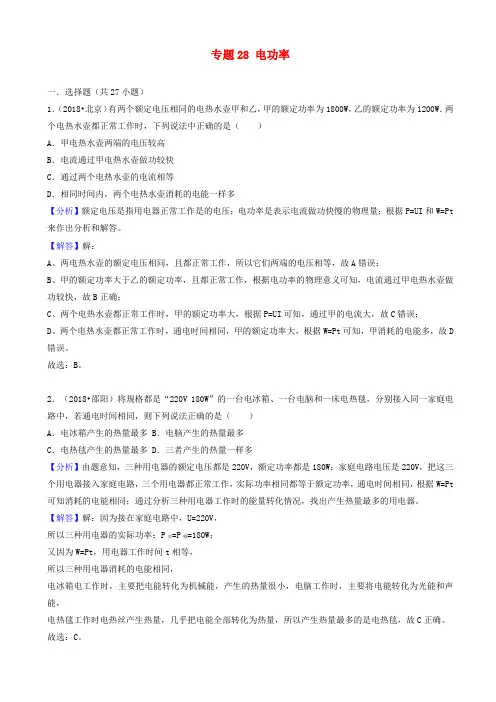

2018中考物理试题分类汇编_专题28_电功率(含解析)
专题28 电功率
一．选择题（共27小题）
1．（2018•北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）
A．甲电热水壶两端的电压较高
B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等
D．相同时间内，两个电热水壶消耗的电能一样多
【分析】额定电压是指用电器正常工作是的电压；电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt来作出分析和解答。
【解答】解：
A、两电热水壶的额定电压相同，且都正常工作，所以它们两端的电压相等，故A错误；
B、甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；
C、两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；
D、两个电热水壶都正常工作时，通电时间相同，甲的额定功率大，根据W=Pt可知，甲消耗的电能多，故D错误。
故选：B。
2．（2018•邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【分析】由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W=Pt可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。
【解答】解：因为接在家庭电路中，U=220V，
所以三种用电器的实际功率：P实=P额=180W；
又因为W=Pt，用电器工作时间t相等，
所以三种用电器消耗的电能相同，
电冰箱电工作时，主要把电能转化为机械能，产生的热量很小，电脑工作时，主要将电能转化为光能和声能，
2018年中考物理试题分项版解析汇编第06期专题12电路电流电压电阻含解析20181124199
路漫漫其修远兮，吾将上下而求索 - 百度文库
1 专题12 电路 电流 电压 电阻
一、单选题
1．甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙带负电，则下列判断正确的是（ ）
A． 甲带正电，丙带正电 B． 甲带正电，丙带负电
C． 甲带负电，丙带正电 D． 甲带负电，丙带负电
【来源】2018年秋人教版九年级物理同步练习： 两种电荷
【答案】C
【点睛】
①电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；②带电体可以吸引轻小物体；③解题时，根据小球间的作用关系并结合丙球带负电这个已知条件判断．
2．科学实验中，重力有时对实验结果的准确性会产生影响。下列实验中的做法不是为了减小或避免重力影响的是（ ）
A． 选用轻质泡沫塑料小球
B． 选用易形变的气球
C． 将集气瓶水平横放 路漫漫其修远兮，吾将上下而求索 - 百度文库
2 D． 调节两端螺母使杠杆在水平位置平衡
【来源】2018年浙江省舟山市中考物理试题
【答案】B
【解析】
D、调节杠杆在水平位置平衡，可以排除杠杆的自重对杠杆平衡的影响，故D不符合题意；
故选B。
【点睛】
理解杠杆在水平位置平衡时，便于测量力臂，且可以避免杠杆自身的重对杠杆平衡的影
3．科学实验中，重力有时对实验结果的准确性会广生影响。下列实验中的做法不是为了减小或避免重力影响的是
A． B． C． D．
【来源】浙江省嘉兴市2018年中考科学（物理部分）试题
【答案】B
【解析】
【详解】
A、如图，轻质小球相互排斥而张开一定角度，因为重力的方向竖直向下，所以轻质小球可以减小重力对实验的影响，故A不符合题意；
B、选用易形变的气球，演示力的作用相互，与重力无关，故B符合题意； 路漫漫其修远兮，吾将上下而求索 - 百度文库
3 C、演示扩散现象时，由于两种气体的密度不同，水平放置可以排除重力的干扰，使实验现象更具说服力，故C不符合题意；
2018年中考物理试题分项版解析汇编第04期专题12电路电流电压电阻含解析20181124169
路漫漫其修远兮，吾将上下而求索 - 百度文库
1 专题12 电路 电流 电压 电阻
一、单选题
1．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是
A．
B．
C． D．
【来源】广西梧州2018年中考物理试题
【答案】B
【解析】
【详解】
D．当只闭合开关时，两灯泡都发光；只闭合时绿灯亮。故D不正确。
故答案为B。
【点睛】
本题考查了电路的串、并联在实际中的应用，关键是知道红绿交通信号灯两灯泡不会同时亮，它们可以独立工作互不影响，从而找出最符合题意的答案。
2．取两个相同的验电器甲和乙，使甲带电，乙不带电。如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用橡胶棒把甲和乙连接起来会发现验电器金属箔的张角 路漫漫其修远兮，吾将上下而求索
- 百度文库
2
A． 甲、乙都增大 B． 甲、乙都减小
C． 甲、乙都不变 D． 甲减小，乙增大
【来源】广西梧州2018年中考物理试题
【答案】C
【解析】
【详解】
【点睛】
本题解答的关键是要知道橡胶棒是绝缘体，无法发生电荷的转移，因此金属箔的张角不会变。
3．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是
A． 3：4 B． 4：3 C． 7：3 D． 4：7
【来源】青海省2018年中考物理试题
【答案】A
【解析】
【详解】
由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1 =；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1 =，由于电流表示数变化了，则说明通过R2 的电流是I2=，又因为并联电路各支路两端的电压相等，即U1 =U2，由路漫漫其修远兮，吾将上下而求索 - 百度文库

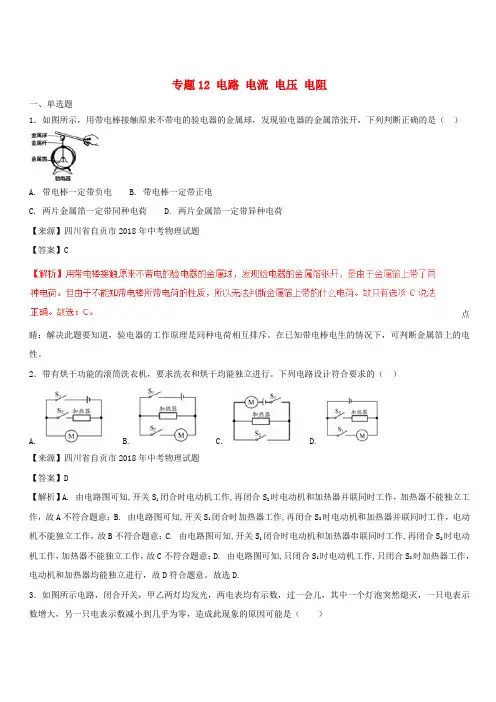

2018年中考物理试题分项版解析汇编第03期专题12电路电流电压电阻含解析
专题12 电路 电流 电压 电阻
一、单选题
1．如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A. 带电棒一定带负电 B. 带电棒一定带正电
C. 两片金属箔一定带同种电荷 D. 两片金属箔一定带异种电荷
【来源】四川省自贡市2018年中考物理试题
【答案】C
点睛：解决此题要知道，验电器的工作原理是同种电荷相互排斥。在已知带电棒电生的情况下，可判断金属箔上的电性。
2．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。下列电路设计符合要求的（ ）
A. B. C. D.
【来源】四川省自贡市2018年中考物理试题
【答案】D
【解析】A. 由电路图可知,开关S1闭合时电动机工作,再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；B. 由电路图可知,开关S1闭合时加热器工作,再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；C. 由电路图可知,开关S1闭合时电动机和加热器串联同时工作,再闭合S2时电动机工作，加热器不能独立工作，故C不符合题意；D. 由电路图可知,只闭合S1时电动机工作,只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。故选D.
3．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）
A. 甲灯短路 B. 乙灯短路 C. 甲灯断路 D. 乙灯断路
【来源】江苏省2018年南京市中考物理试题
【答案】B
点睛：先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项。
4．为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。电流的单位是用下列哪位物理学家的名字来命名的（ ）

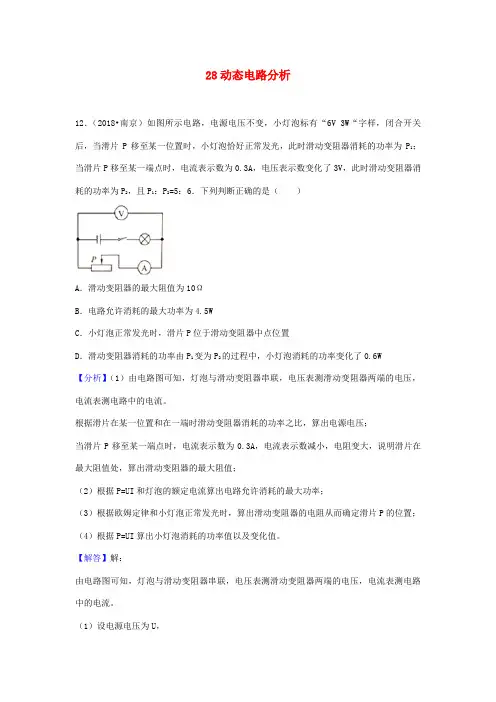

2018年中考物理题分类汇编 动态电路分析
28动态电路分析
12．（2018•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（ ）
A．滑动变阻器的最大阻值为10Ω
B．电路允许消耗的最大功率为4.5W
C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W
【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
根据滑片在某一位置和在一端时滑动变阻器消耗的功率之比，算出电源电压；
当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，电阻变大，说明滑片在最大阻值处，算出滑动变阻器的最大阻值；
（2）根据P=UI和灯泡的额定电流算出电路允许消耗的最大功率；
（3）根据欧姆定律和小灯泡正常发光时，算出滑动变阻器的电阻从而确定滑片P的位置；
（4）根据P=UI算出小灯泡消耗的功率值以及变化值。
【解答】解：
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）设电源电压为U，
当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，
由P=UI可得，此时电路中的电流为：I=IL===0.5A，
滑动变阻器消耗的功率为：P1=（U﹣UL）I=（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①
当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；
变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑=U﹣6V+3V=U﹣3V，
2018全国中考物理试题《电流和电路》试题汇编
2018全国各地中考物理试题《电流和电路》试题汇编
一、单项选择题
1.（2018•随州）如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（ ）
A．摩擦过程中创造了电荷
B．验电器的金属箔开始时带负电荷
C．验电器的工作原理是异种电荷相互排斥
D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒
2.（2018•遂宁）如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（ ）
A． B． C． D．
3.（2018•长沙）家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是（ ）
A． B． C． D．
4.（2018•乌鲁木齐）毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（ ）
A．得到电子 B．失去电子 C．得到正电荷 D．失去正电荷
5.（2018•盐城）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（ ） A．一定带正电荷 B．一定带负电荷
C．可能带负电荷 D．可能带正电荷
6.（2018•临沂）小明家所在的小区安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下简化电路符合要求的是（ ）
A． B． C． D．
7.（2018•昆明）下列说法中，正确的是（ ）
A．物体所带的电不是正电就是负电
B．带电的物体只会吸引带异种电荷的物体
C．摩擦起电就是创造了电荷
D．电流方向与电子定向移动方向相同
8.（2018•乌鲁木齐）高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（ ）
专题05家庭电路--2018年中考物理重点难点考点一遍过(解析版)
专题05家庭电路--2018年中考物理要点难点考点一遍过(分析版)
专题 05 家庭电路（第 05 期）
1. 家庭电路的构成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等构成。 [根源:
学。科。网 ]
2. 家庭电路中各部分电路及作用：
(1) 进户线：
进户线有两条，一条是火线，一条是零线。火线与零线之间的电压是 220V。
正常状况下，零线之间和地线之间的电压为0V。
(2) 电能表：
a 用途：丈量用户耗费的电能（电功）的仪表。
b 安装：电能表安装在家庭电路的干路上，这样才能测出所有家用电器耗费的电能。
(3) 闸刀开关（：空气开关）
a 作用：控制整个电路的通断，以便检测电路改换设施。
b 安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。
(4) 保险盒：
a 电路符号：
b 连结：与所保护的电路串连，且一般只接在火线上。
c 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
d 保 险丝规格：保险丝越粗，额定电流越大。
e 注意事项：不可以用较粗的保险丝或铁丝、铜丝、铝丝等取代标准的保险丝。由于铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
(5) 插座 :
a 作用：连结家用电器，给可挪动家用电器供电。
b 种类：常有的插座有二孔插座（以下图左）和三孔插座（以下图右）。
c 安装：并联在家庭电路中，详细接线状况见右图。
1 专题05家庭电路--2018年中考物理要点难点考点一遍过(分析版)
d 把三脚插头插在三孔插座里， 在把用电部分连入电路的同时， 也把用电器的金属外壳与大地连结
起来，防备了外壳带电惹起的触电事故。
(6) 用电器（电灯）和开关
a 白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。
b 灯泡长久使用会变暗，原由是：灯丝升华变细电阻变小，实质功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
2018年中考物理试题分项版解析汇编第02期专题12电路电流电压电阻含解析
专题12 电路 电流 电压 电阻
一、单选题
1．汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮。不能出现操作转向开关，左、右转向灯同时亮的情况。下列设计最合理的是（ ）
A. B. C. D.
【来源】山东省潍坊市2018年中考物理试题
【答案】B
2．下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（ ）
A. B.
C. D.
【来源】浙江省温州市2018年中考物理试题
【答案】B
【解析】解：电路图中，两电池串联后给电池供电：A两电池并联与原图不符所以A错误；B中电池是串联，电池连接正确，所以B正确；C图中电池的正负极连接不正确，所以C错误；D中电池没有连入电路中，所以D不正确。故选：B。 点睛：将原电路图中与四个选项分别进行比较，然后分析符合条件的选项。
3．如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（ ）
A. 插排上的插孔与指示灯是串联关系
B. “跳闸”的原因一定是电路发生了断路
C. “跳闸”的原因一定是电路发生了短路
D. “跳闸”的原因可能是电路总功率过大
【来源】山东省聊城市2018年中考物理试题
【答案】D
点睛：插座中接入的所有用电器是并联的，开关处于干路上；电流过大的原因是短路或总功率过大。
4．与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中“吸”的物理原理与其相同的是( )
A. 挤压后的塑料吸盘“吸”在瓷砖上 B. 削平的铅柱挤压后会“吸”在一起
C. 干手搓开的新塑料袋“吸”在手上 D. 行驶的汽车的窗帘被“吸”出窗外
【来源】河南省2018年中考物理试题
【答案】C
【解析】分析：头发摩擦过的塑料尺能“吸”起纸屑，这是因为带电的塑料尺可以吸引轻小物体；原理与此相同即是正确答案；
(精品-1)2018年中考物理试题分项版解析汇编第05期专题12电路电流电压电阻含解析20181124184
资料（-）
教育（一） 专题12 电路 电流 电压 电阻
一、单选题
1．甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙带负电，则下列判断正确的是（ ）
A． 甲带正电，丙带正电 B． 甲带正电，丙带负电
C． 甲带负电，丙带正电 D． 甲带负电，丙带负电
【来源】2018年秋人教版九年级物理同步练习：15.1 两种电荷
【答案】C
【点睛】①电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；②带电体可以吸引轻小物体；③解题时，根据小球间的作用关系并结合丙球带负电这个已知条件判断．
2．科学实验中，重力有时对实验结果的准确性会产生影响。下列实验中的做法不是为了减小或避免重力影响的是（ ）
A． 选用轻质泡沫塑料小球
B． 选用易形变的气球
C． 将集气瓶水平横放
D． 调节两端螺母使杠杆在水平位置平衡
【来源】2018年浙江省舟山市中考物理试题
【答案】B 资料（-）
教育（一） 【解析】
【点睛】理解杠杆在水平位置平衡时，便于测量力臂，且可以避免杠杆自身的重对杠杆平衡的影
3．科学实验中，重力有时对实验结果的准确性会广生影响。下列实验中的做法不是为了减小或避免重力影响的是
A． B． C． D．
【来源】浙江省嘉兴市2018年中考科学（物理部分）试题
【答案】B
【解析】
【详解】A、如图，轻质小球相互排斥而张开一定角度，因为重力的方向竖直向下，所以轻质小球可以减小重力对实验的影响，故A不符合题意；
B、选用易形变的气球，演示力的作用相互，与重力无关，故B符合题意；
C、演示扩散现象时，由于两种气体的密度不同，水平放置可以排除重力的干扰，使实验现象更具说服力，故C不符合题意；
D、调节杠杆在水平位置平衡，可以排除杠杆的自重对杠杆平衡的影响，故D不符合题意；
故选B。
【点睛】理解杠杆在水平位置平衡时，便于测量力臂，且可以避免杠杆自身的重对杠杆平衡的影响。
