电火花加工工艺流程

[最新]电火花加工工艺标准

电火花加工工艺规范 0 操作者必须接受有关电火花加工的理论和实践的培训，并且通过考核及格获得上岗证，

才能具备操作电火花机资格。 0

一、加工前的准备 0

1.操作者必须根据机床使用说明书，熟悉机床的性能加工范围和精度，并要熟练地掌握

机床及其数控装置和计算机各部分作用及操作方法。 00

2.机床在断电或者出现故障后，重新启动各开关控制电气部分时，按规定进行预热，而

且X、Y和Z轴回到机床的机械零点，而平时在加工过程中，则不需进行预热或回零点工作。

5U火花机必须在所有机床都启动后15分钟再开启。 00

3.开动机床使其运转，并检查各开关，按钮、旋钮和手柄灵敏性及润滑系统是否正常。

0

4.检查冷却水源的供应。 0

5.检查气压是否在0.6Mpa到0.8Mpa。 0

6.检查室内温度是否在28℃以下，机床油温在35℃以下。 00

7.充分了解被加工工件的加工内容及加工要求。 00

8.检查工件的检验结果，了解工件在前面加工工序出现的问题及与本次加工有关的数

据，当工件存在问题时要向工艺员反映，并解决后才能加工。 00

9.考虑工件的装夹及加工关系，确定合理的加工方案。 00

10.测量电极，根据实际尺寸和理论尺寸的差异，修正电极的火花间隙，同时检查电极

尺寸是否与工件干涉。 0

11. 对工件上的油污及铁屑清理干净后，才能放在机床工作台。 00

二、电极和工件装夹 0

1. 电极的装夹应牢固可靠，有足够大的良好的导电接触面。 00

2. 对电极进行水平度、平行度、垂直度的校正，其误差均不大于0.02mm/100mm。 0

3. 工件的装夹应牢固可靠，还应避免在工作中电极和工件发生干涉。 00

4. 对工件进行水平度、平行度、垂直度的校正，其误差不大于0.02mm/100mm。 0

5. X轴、Y轴、Z轴方向保证行程足够。 0

6. 电极的重量不能超过机床的承载能力，在需要横向电蚀加工时需要特别注意。 0 7. 考虑工件装夹位置及电极加工方法（横蚀、垂直加工），使加工更加合理。 0

线切割加工工艺流程

《线切割加工工艺流程》

线切割加工，又称电火花加工，是一种利用电脉冲的高温放电来切割导电材料的加工方法。它可以用于加工金属、合金和其他导电材料，被广泛应用于模具制造、航空航天、汽车制造等行业。

线切割加工的工艺流程主要包括以下几个步骤：

1. 设计加工图纸：首先需要根据产品的设计要求和加工规范，制定加工图纸。这包括确定加工尺寸、材料要求、加工精度等参数。

2. 材料准备：选用适合的导电材料，如钢、铝合金等，并确保材料表面光洁度和平整度，以便进行有效的放电切割。

3. 加工设备准备：准备线切割加工设备，包括电脉冲放电机、电极、高压电源等设备，确保设备正常运转。

4. 加工工艺参数设置：根据加工图纸和材料要求，设定好放电参数，包括放电电流、放电时间、放电频率等，以保证加工质量。

5. 加工操作：将工件安装在线切割加工设备上，进行加工操作。通过电脉冲放电，使电极和工件之间产生高温等离子放电，熔化材料并形成微观的放电坑，从而实现切割目的。

6. 加工检验：完成加工后，进行工件的质量检验。检查加工尺寸、表面质量、平整度等，以确保产品符合设计要求。

7. 后续处理：根据需要，对加工后的工件进行后续处理，如去毛刺、抛光、表面处理等，以提高工件的质量。

通过以上步骤，线切割加工可以实现高精度、高效率的切割加工，适用于各种复杂形状的工件加工。在现代制造业中，它已成为重要的加工工艺之一。

电火花加工原理简述

电火花加工是一种常用的金属加工方法，通过电脉冲放电在金属工件上产生火花，在火花冲击和高温作用下使金属发生融化、氧化和蒸发等化学反应，从而实现对工件进行加工的目的。本文将简述电火花加工的原理，包括其基本概念、工作过程和应用实例。

一、基本概念

电火花加工，又称为电火花放电加工、电火花蚀刻加工，是一种以电脉冲放电作为能量源来加工金属工件的方法。通过高频脉冲电流的通断控制，使电极与工件之间产生间断放电，形成火花放电区，通过火花的能量来蚀刻掉金属工件上的无规则形状或曲线形状的凹槽或者孔洞。

二、工作过程

1. 基本装置

电火花加工的基本装置由电源系统、工艺系统和控制系统组成。其中，电源系统提供脉冲电流，工艺系统包括电极、冲击液和工件夹持设备，控制系统用于调节和控制电极与工件之间的间隙和放电参数。

2. 放电区形成

在电火花加工中，电极和工件之间生成细小间隙。当通入高频脉冲电流时，由于放电区间隙较小，电极与工件之间的电压梯度非常大，随着电压上升到一定值，间隙内空气被电离形成放电通道，从而使间隙电压骤降。

3. 火花放电

当间隙电压骤降时，电极和工件之间产生放电，形成火花放电区域。火花放电区域的高温和高压使空气在瞬间膨胀，形成冲击波和等离子区。冲击波和等离子体对工件表面产生腐蚀和剥蚀作用，从而加工出所需形状的凹槽或孔洞。

4. 脉冲控制

脉冲电流的控制是电火花加工中至关重要的一步。通过调节脉冲电流的幅值、宽度和频率等参数，可以控制火花放电能量的大小和放电的稳定性，从而实现对工件加工精度的控制。

三、应用实例

电火花加工是一种在模具制造、航空航天、汽车制造和微细加工等领域广泛应用的加工方法。它被用于加工各种形状复杂、硬度高的金属材料，如工模、模具、钨钢、硬质合金等。

以模具制造为例，电火花加工在制造模具的过程中，能够加工出精细的孔洞和复杂的曲线形状。相比传统机械加工，电火花加工可以避免工具磨损、提高加工精度和表面质量。特别是在硬度高的材料上的加工，电火花加工具有独特的优势。

电火花线切割机工作原理及加工工艺制定

第一节概述

电火花加工又称电蚀加工或放电加工，它采用金属丝导线作为工具电极切割工件，利用

工件与工具电极之间的间隙脉冲放电所产生的局部瞬时高温，对金属材料进行蚀除的一种加

工方法。

一、电火花线切割机工作原理

电火花线切割机床的工作原理如图 6-1所示。卷绕在丝筒上的电极丝（一般快走丝线切

割机用钼丝，慢走丝线切割机用黄铜丝）与高频脉冲电源的负极相接，连续地沿其自身轴线

行进，并在张紧状态下由上、下导丝轮支承着通过加工区。安装在坐标工作台上的工件接脉冲电源的正极。工作液由喷嘴以一定的压力喷向加工区。当脉冲电压击穿电极丝和工件之间

的极间间隙时，两者之间随即产生火花放电而蚀除工件。

图百」数控电火花线切割机床工作原理圏

1-X作液 2亠泵 3-酸唏 4导向轮5—工杵

6—丝简『一脉冲电游呂一电扱丝9—坐标工作台

10-数控装置11 一步进跑动机

二、电火花加工的极性效应

在电火花加工过程中，两极都会受到电腐蚀，但由于所接电源的极性不同，两极的蚀除量不同，这种现象称为极性效应。习惯上通常把工件接正极时的电火花加工称为正极性加工, 把工件接负极时的电火花加工称为负极性加工。从提高生产率和减少工具电极损耗的角度来看，极性效应愈显著愈好，采用短脉冲精加工时，应选用正极性加工；采用长脉冲粗加工时，应选用负极性加工。在实际生产中，极性的选择主要依靠机床参数表或通过试验确定。

三、电火花线切割机的主要加工对象

1．加工模具电火花线切割机广泛用于加工硬质合金、淬火钢模具零件，调整不同间隙补偿量，只需一次编程就可以切割凸模、凸模固定板、凹模卸料板；挤压模、粉末冶金模、弯曲模、塑料模等带锥度的模具。以及形状复杂、带有尖角的窄缝形小型凹模，可采用整体结构淬火后线切割加工，既能保证模具精度，又可简化模具设计和制造。

2．加工点火化成形加工用的电极

模具放电加工技术和过程

模具放电加工，这个名字听上去就像是某个高科技的魔法仪式，其实它的原理简单明了。我们先来聊聊这项技术的基本概念，接着再深入探讨它的工作过程。说到放电加工，大家可以想象成一种“电火花”秀，让金属在没有刀具的情况下，依然能被雕刻得栩栩如生。

1. 什么是模具放电加工？

1.1 基本概念

放电加工，顾名思义，就是利用电火花来加工金属。想象一下，在一块金属上不断地“打雷”，每次电流放电时，都会在金属表面形成微小的凹坑，慢慢地，这些凹坑就会聚在一起，形成我们想要的形状。简单来说，就是电流和金属之间的斗智斗勇。

1.2 为什么用放电加工？

那么，为什么不直接用刀具切割呢？哎，别提了，有些金属硬得像铁石心肠，刀具都怕它。这时候，放电加工就派上用场了。它能处理各种硬度的金属，特别是一些复杂的模具形状，真是神奇到不行。而且，精度极高，细节处理得细腻得让人叹为观止。

2. 放电加工的过程

2.1 准备工作

开始之前，我们得做好准备。首先，得选好材料，通常用的是铜、石墨等导电性好的材料。然后，把这些材料制成我们要加工的模具或电极。记得，电极的形状要和我们想要的模具形状相似哦，这样才能更有效地进行放电。

2.2 实际加工

接下来，进入加工环节！把电极放在工作台上，设置好参数，比如电流、脉冲时间等等。然后，开启机器，电流就开始通过电极与工件之间产生放电。哗哗哗！电火花就像烟花一样绽放，噼里啪啦的声响简直像是在举办一场小型的电光秀。

在加工的过程中，工件会不断被冲击，金属在高温下瞬间熔化，随着放电的进行，模具的形状逐渐成型。这个过程不但需要耐心，还得观察，确保每个细节都能到位。哎，有时电火花“调皮”，可能会影响到成品质量，所以我们可不能大意。

3. 加工后的处理

3.1 清洗和检查

加工完毕后，我们得进行清洗。将模具上的残留物清理干净，这样才能展现它的“真容”。一旦清洗完毕，还得仔细检查，看看模具是否达到了预期效果。可别小看这一步，往往决定了后续的使用效果。

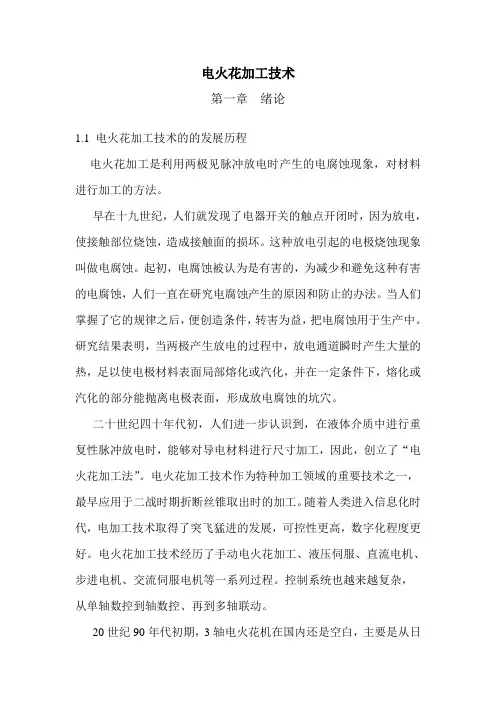

电火花加工技术

第一章绪论

1.1 电火花加工技术的的发展历程

电火花加工是利用两极见脉冲放电时产生的电腐蚀现象，对材料进行加工的方法。

早在十九世纪，人们就发现了电器开关的触点开闭时，因为放电，使接触部位烧蚀，造成接触面的损坏。这种放电引起的电极烧蚀现象叫做电腐蚀。起初，电腐蚀被认为是有害的，为减少和避免这种有害的电腐蚀，人们一直在研究电腐蚀产生的原因和防止的办法。当人们掌握了它的规律之后，便创造条件，转害为益，把电腐蚀用于生产中。研究结果表明，当两极产生放电的过程中，放电通道瞬时产生大量的热，足以使电极材料表面局部熔化或汽化，并在一定条件下，熔化或汽化的部分能抛离电极表面，形成放电腐蚀的坑穴。

二十世纪四十年代初，人们进一步认识到，在液体介质中进行重复性脉冲放电时，能够对导电材料进行尺寸加工，因此，创立了“电火花加工法”。电火花加工技术作为特种加工领域的重要技术之一，

最早应用于二战时期折断丝锥取出时的加工。随着人类进入信息化时代，电加工技术取得了突飞猛进的发展，可控性更高，数字化程度更好。电火花加工技术经历了手动电火花加工、液压伺服、直流电机、步进电机、交流伺服电机等一系列过程。控制系统也越来越复杂，

从单轴数控到轴数控、再到多轴联动。

20世纪90年代初期，3轴电火花机在国内还是空白，主要是从日本和瑞士引进。直到90年代中期，北京市电加工研究所才和日本沙迪克公司合作开始制造3轴电火花加工机，也可以说开始步入国内电火花加工机的真正快速发展轨道，后来在此基础上又生产研发了4轴

4联动电火花加工机。以该合作为例，可以看出北京市电加工研究所的消化吸收再创新的道路大概经历了以下几个阶段：首先制造主机，也就是机械部分，相对较为简单；此后是数控系统部分，可以理解为引进；之后是整个电源，是消化阶段。经历这三个阶段之后是吸收，最后是再创新。对电火花加工而言电火花成形机下一步的发展空间在精密微细和特殊材料两个方面。特殊材料（如航空航天领域用的材料）专机，窄槽窄缝、异型腔的加工，精密模具等领域都是发展重点。在精加工方面，曾经有过高速铣要代替电火花的传言，现在证明这是不现实的。现在粗加工、大电流的火花机又有回头的趋势，在家电、汽车很多行业中应用。人类新开发出来的导电的特殊材料都可进行放电加工，而高速铣通常很难实现。精密微细加工比如喷丝板等微小型零件都离不开电花加工；航空航天领域中很多零部件需要多轴联动电火花加工。我们国家在专用机型上有创新的能力，有很大的空间。

电火花加工机床操作说明

电火花加工机床是一种精密加工设备，通常用于加工硬质材料，如金属和合金。本文将详细介绍电火花加工机床的操作方法及注意事项。

一、准备工作

1. 确保电火花加工机床的所有安全装置处于正常工作状态。

2. 检查电火花加工机床的工作台面和夹持装置，确保固定工件的牢固性。

3. 检查电火花加工机床的电源线路，确保接地良好。

二、操作步骤

1. 打开电火花加工机床的主电源开关，启动机床。

2. 将工件夹持在工作台面上，并调整工件的位置和姿态。

3. 根据加工要求选择合适的加工参数，如放电电流、放电时间等。

4. 启动电火花加工机床的加工程序，开始加工工件。

5. 观察加工过程中的电极磨损情况，及时调整电极位置。

6. 加工完成后，关闭电火花加工机床的加工程序，停止机床。

三、注意事项

1. 在操作电火花加工机床时，必须佩戴防护眼镜和手套，确保人身安全。 2. 加工过程中严禁触碰电极和工件，以免发生意外。

3. 定期对电火花加工机床进行维护保养，保持设备的良好状态。

4. 加工结束后，及时清洁工作台面和加工区域，保持整洁。

通过本文的操作说明，相信您已经了解了如何正确操作电火花加工机床，希望您能够按照以上步骤进行操作，确保加工效果和操作安全。祝您工作顺利！

eds工艺主要步骤

EDS（电火花放电加工）是一种常见的金属加工工艺，其主要步骤包括以下几个方面：

1. 零件准备：首先需要准备待加工的零件。这包括选择合适的工件材料，并根据设计要求将工件进行切割、锯断或其他预处理操作，以便使其适应EDS加工。

2. 电极制备：在EDS中，使用两个电极来进行放电操作。其中一个电极称为工件电极，另一个电极称为工具电极。这两个电极通常都是特殊的材料，如铜或铜合金。在工作之前，需要对电极进行加工和整形，确保其与工件之间的间隙和接触面积满足加工需求。

3. 装夹固定：将工件和电极安装在EDS机床上，并通过夹具或夹具系统进行固定和紧固。这是为了确保工件和电极之间的位置稳定，并且能够承受放电过程中的电流和热量。

4. 加工参数设定：根据工件的要求和加工目标，设定合适的加工参数。这些参数包括放电电压、放电脉冲时长、放电频率等。这些参数的选择会直接影响到加工的效果和质量。

5. 放电加工：开始进行放电加工过程。在放电加工中，通过在工件表面和工具电极之间产生电火花放电，使得工件表面的材料被熔化或蒸发掉。这样可以实现对工件形状和尺寸的精确加工，例如孔加工、切割、凹槽等。

6. 完成加工：当加工完成后，需要将工件从机床上卸下，并进行必要的清洁和检查。根据需要，可能还需要进行后续的处理操作，如抛光、清洗、涂层等，以满足最终的产品要求。

这些步骤可以根据具体的加工需求和设备特点进行调整和优化，但一般来说，以上步骤是EDS加工的主要流程。

电火花线切割加工机床的安全操作规程（3篇）

第 1 页共 6 页电火花线切割加工机床的安全操作规程

一、操作前的准备工作

1. 仔细查看机床操作面板及相关控制装置是否完好，必要时进行维修或更换。

2. 检查机床电源，确保电压稳定，接地良好。

3. 确保机床周围环境清洁整洁，无杂物堆积。

4. 穿戴好工作服，戴好头盔、护目镜、防护手套等个人防护装备。

5. 机床应安装在稳固的地面上，确保机床的稳定性。

二、机床的操作规程

1. 打开机床主电源，按照操作手册中的启动顺序依次启动各个模块。

2. 将待切割工件按照要求放置在加工台上，确保工件与加工台接触紧密。

3. 根据切割任务，选择正确的切割线速度、脉冲能量和切割深度。

4. 调整电极和工件的间距，确保间隙合适，避免过大或过小。

5. 观察切割进程，及时调整切割参数，保证切割质量。

6. 当切割完成后，及时关闭主电源，停止加工。

三、机床的维护保养规程

1. 每天工作结束后，清洁机床各个部件，清除切割过程中产生的金属屑和油渍。第 2 页共 6 页 2. 定期检查电火花线切割机床的电缆、接线和管路，确保其完好无损。

3. 定期检查切割电极的磨损情况，如有磨损严重，请及时更换。

4. 每半年对电火花线切割机床进行一次全面的检修，检查各个零部件是否正常工作，如有需要，进行维修或更换。

5. 注意机床润滑油的添加和更换，保持机床在良好的润滑条件下工作。

6. 定期进行机床安全性能检测，确保机床的安全工作。

四、应急处理和事故防范

1. 如果机床出现异常声音或异味，请立即停机检查，切勿强行继续加工。

2. 在操作过程中，不要让手指或其他物体接触到切割电极和工件。

3. 在操作过程中，严禁使用损坏或不符合标准的工具和耗材。

4. 在操作过程中，如遇到切割质量差、切割速度慢、发生漏切等问题，请及时停机检查并调整相应参数。

5. 在操作过程中如突发火灾，请立即停机，关闭电源，使用灭火器或其他合适的灭火手段扑灭火焰。

模具制作的工艺流程_打火花_配模

1

模具制作的工艺流程打火花配模

模具制作是制造业中非常重要的一环，它直接影响到产品的质量、生产效率和成本控制。模具制作的工艺流程通常包括设计、加工和组装三个环节。其中，打火花加工和配模是模具制作过程中必不可少的环节。

打火花加工是模具制作中常用的一种高精度加工技朧，也称电火花加工。其原理是利用电火花腐蚀的原理，在工件表面通过电火花加工机床上的电极和工件之间产生电火花，使之在瞬间发生放电腐蚀，从而实现对工件进行精细加工的目的。打火花加工可以实现对硬度高、精度要求严格的工件进行高精度加工，尤其适用于模具制作中复杂零部件的加工，能够保证模具的尺寸精度和表面光洁度。

配模是指将完成打火花加工的模具核心和模具腔体进行配合组装，形成完整的模具结构。在配模过程中，需要严格按照模具设计图纸的要求，将各个零部件精确配合，确保模具的结构稳固、密封性好，以及保证模具在使用过程中能够正常工作。配模需要经过严格的检验和调试，确保每个零部件的位置和尺寸都符合要求，避免在生产中出现问题。

模具制作的工艺流程中，打火花加工和配模是至关重要的环节。通过打火花加工，能够实现模具零部件的高精度加工，从而提高模具的精度和稳定性；而配模过程则是将各个零部件有机结合在一起，形成一个完整的模具结构，保证模具在生产过程中能够正常运作，提高产品的生产效率。

总的来说，模具制作的工艺流程是一个复杂而精细的过程，需要制作人员具备扎实的专业知识和丰富的经验。只有在每个环节都严格把控，才能够制作出高质量、高精度的模具，为相关行业的生产提供有力支持。
