江汉区2016-2017学年度上学期期中考试九年级物理试题(word版有答案)
2016～2017学年度江汉区第一学期期中考试九年级物理试题一、选择题（下列每小题给出的四个选项中，只有一个符合题意，请将符合题意的选项填入答题卡中。
本题包括12小题，每小题3分，共36分）1.用分子动理论的观点解释下列常见的现象，错误的是（）A.热胀冷缩——分子大小随温度的变化而改变B.花香四溢——分子不停在做无规则运动C.花气袭人知骤暖——温度越高，分子无规则运动越剧烈D.酒精挥发——分子间间隔变大2.如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（）3.2016年10月17日7时30分神舟十一号飞船由长征二号FY11运载火箭成功发射。
火箭中选用了纯度极高的液氢做燃料，是因为液氢的（）A.密度小B.比热容大C.热值大D.沸点低4.关于内能和温度，下列说法正确的是（）A.0℃的冰块内能为零B.温度高的物体，内能一定大C.物体内能增加，温度一定升高D.物体温度升高时内能增加5.下列几组物质中，均属于绝缘体材料的是（）A.水晶、玻璃、油B.干木柴、陶瓷、海水C.塑料、橡胶、陶瓷D.玻璃、石墨、纯净水6.A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（）A.小球A带正电B.小球B带正电C.小球B可能不带电D.小球A可能不带电7.以下有关电学知识的说法中符合物理事实的是（）A.学生用台灯工作电流约为5AB.对学生的安全电压是36VC.实验用的长1m，截面积为1mm2的铜导线的电阻约为几欧D.若在输送电能上采用超导材料，就可大大降低电能损耗8.如图所示，能够直接测量通过灯L2电流的是（）9.如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路的（）A.电源B.用电器C.导线D.开关10.如上图所示的电路中，闭合开关后发生的现象（）A.电压表指针有明显偏针，电流表指针几乎不动B.电流表指针有明显偏转，电压表指针几乎不动C.两表指针均明显偏转D.两表指针均几乎不动11.如上图所示的电路，当开关闭合后，灯L1亮L2不亮。
以下说法正确的是（）A.电流先通过L1再通过L2时逐渐减小B.L1的电阻小于L2的电阻C.L2发生了短路D.L2发生了短路12.如图所示，灯L1和L2是两只相同的灯泡，a、b是电流表或电压表。
闭合开关S后，两灯都能发光，则下列判断正确的是（）A.a、b均为电压表，两灯并联B.a为电流表，b为电压表，两灯并联C.a、b均为电流表，两灯串联D.a为电压表，b为电流表，两灯串联二、非选择题（共64分）13.(4分)汽车是我们熟悉的交通工具，它给我们的生活提供了便利。
汽车应用了许多物理知识，请你运用所学的物理知识解答下列问题：⑴汽油机是汽车的“心脏”，汽油机的________冲程是将内能转化为机械能。
⑵给汽车加油时，会闻到汽油味，这是________现象。
⑶汽油燃烧时的能量转化是______________________________。
⑷汽油发动机是用水作冷却剂，这是利用了水的________________性质。
14.(4分)如上图所示，是冷水与热水混合时，温度随时间变化的图象，由图中所给的信息可知，甲图线对应的物质是通过____________方式使另一物质的内能________（选填“增加”、“不变”或“减少”）的。
假设在这一过程中没有热量损失，那么，冷水与热水的质量之比是________，冷水吸收热量与热水放出的热量之比是________。
15.(4分)如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表的接线和指针偏转可知：铜片是盐水电池的______极，电池的电压为________。
锌片与电压表之间的导线中，自由电子定向移动的方向是_________________________________；盐水中，正电荷不断地在铜片聚集，负电荷不断在锌片聚集，盐水中电流的方向是___________________________。
16.(7分)如图甲是汽车油量表的原理图，油量表是由________表改装而成的。
当油箱里的油面降低时，浮标下降，金属杆的指针上升，变阻器R连入电路中的电阻变______，电路中的电流变______，油量表的示数变______（以上三空均选填“大”或“小”），R′的作用是________________。
若用另一种电表代替它做油量表，乙图已画出部分电路，请在乙图中完成电路的设计。
要求：当油箱中的油用完时（此时滑杆指针指向变阻器R的上端点），油量表示数为零。
17.(5分)滑动变阻器是通过改变电阻线接入电路中的来________________改变电阻，从而改变电路中的电流的。
试将图中的滑动变阻器连接起来，要求滑片向左滑动时，灯泡变暗，并在方框内画出相应的电路图。
18.(6分)如图甲所示，某同学在两只相同的烧杯里装入水和食用油，比较它们吸热的情况。
⑴为了便于比较，实验中要求在烧杯中放入________________的电加热器；⑵实验结果表明：不同物质，在________和________________相同时，吸收的热量不同；若同时加热3min，a物质吸收的热量________（选填“大于”、“等于”或“小于”）b物质吸收的热量；⑶图乙是该同学根据实验数据绘制的图象，则a物质是________，其比热容是b物质的______倍。
（不计热损失）19.(7分)小明和同学们分别探究“并联电路中电流的关系”。
⑴小明设计了如图甲所示的电路，准备测量A点的电流。
请你在图乙中用笔画线代替导线，完成实物电路的连接。
（已知L1的电流为0.5A）⑵闭合开关后，小明看到灯L2发光，但灯L1不发光，电流表示数为零，电路可能存在的故障是：__________ ________________。
⑶小红利用三个电流表设计了图丙所示电路，请你找出这个电路中连接错误的那一根导线，并在这根导线上打“×”，表示这根导线不能这样接，然后画出正确的连接位置。
⑷他们测完一组数据后接下来的具体操作应该是________________________________________________ ________________________________，这样做的目的是___________________________。
20.(7分)【探究名称】探究串联电路中电压的关系【提出问题】串联电路中用电器两端电压与电源两端电压之间可能有什么规律？【设计实验与进行实验】⑴如图所示，是小明同学设计的两种实验电路图，选用三节新干电池当电源，最后经过讨论选定甲电路图，其优点是：___________________________________。
⑵依照图甲连接电路时，开关必须________，滑片P应置于最______端。
⑶接好电路后，闭合开关S，无论怎样移动滑片P，发现灯泡L亮但灯泡亮度不能改变，并且电压表V2示数始终为0，电路中存在的问题可能是___________________________。
【分析论证】排除电路故障之后,收集数据如下表:由表中数据分析可得：串联电路中__________________________________________________。
【评估交流】⑴闭合开关前，小明发现电压表指针如上图丙所示，其原因是________________________。
⑵完成实验序号1—3的过程中，滑片是________________（选填“由右向左”或“由左向右”）滑动。
21.(6分)在“探究影响导体电阻大小的因素”实验中，分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。
某实验小组准备实验时对每一个猜想都用三个实验数据进行对比，下表中给出了可供选择的几种导体，分别用A～G七个字母代表。
小明组用的是甲图电路，小红组用的是乙图电路。
⑴小明组通过观察___________________来判断电阻丝电阻的大小的。
这种探究方法属于________法；⑵小红组为了检验“导体电阻跟长度有关”的猜想，应选用代号__________ 三种导体；⑶图甲中若用酒精灯对导体材料进行加热，这是想探究________对电阻的影响；⑷如果让你来做这个实验，你将选择______（选填“甲”或“乙”）电路，理由是__________________________。
22.(9分)小华家使用的天然气热水器，该热水器的铭牌标明了它的热效率，表示该热水器工作时，天然气完全燃烧所消耗的化学能，有多大比例转化为水内能。
小华尝试估测该热水器的热效率，以核对铭牌上的数值是否准确。
他把家里自动洗衣机的“水量”设置为40L，用热水器输出的热水注入洗衣机，当注入水的体积达到40L时洗衣机便会自动停止注水。
已知当时自来水的温度是15℃，热水器输出热水的温度为40℃，注水前天然气表的示数是2365.89m3，注水后变为2366.05m3，天然气的热值为3.2×107J/m3。
请计算：⑴水吸收的热量；⑵天然气完全燃烧所消耗的化学能；⑶该热水器的热效率（结果保留至1%）；水温升高多少？（结果保留整数）23.(5分)如图甲所示的电路中，当开关闭合时，两灯发光。
⑴若电流表A1和A2的示数均如乙图所示，求通过L2的电流；⑵若电压表V的示数如图丙所示，求电源电压；⑶开关断开后，电压表V的示数是多少？九年级物理试题参考答案一、选择题（每小题3分，共36分）二、非选择题（共64分）13.（4分）做功扩散化学能转化为内能比热容大14.（4分）热传递增加2:1 1:115.（4分）正0.5V 从锌片流向电压表从锌片流向铜片16.（7分）电流大小小限流/保护电路（作图2分）17.（5分）长度（连线2分）（电路图2分）18.（6分）（1）相同（2）质量升高的温度等于（3）食用油0.519.（7分）（1）（连线2分）（2）L1断路/电流表断路（3）（改错1分，连线1分）（4）断开开关，换用不同规格的灯泡或改变电源电压进行实验使结论更具普遍20.（7分）（1）能移动滑片，进行多次实验（2）断开右（3）bc间断路/滑动变阻器同上连接电源两端电压等于各用电器两端电压之和（1）指针未调零（2）由右向左21.（6分）（1）电流表示数转换法（2）BDE （3）温度（4）甲电流表的示数更准确、清楚，易于比较(灯泡亮度变化不明显，不便比较)22.（9分）解：（1）水吸收的热量Q吸=cm△t=cρV水△t…………………………………………………………1分=4.2×103×1.0×103×40×10-3×（40-15）J=4.2×106J …………………………………………………………1分（2）天然气释放的能量Q=qV…………………………………………………………1分=3.2×107×（2366.05-2365.89）J=5.12×106J …………………………………………………………1分…………………………………………………………1分…………………………………………………………1分（4）30%Q=cm′△t′…………………………………………………………1分…………………………………………………………1分t=t0+△t′=30℃+73℃=103℃＞100℃（一标准大气压下水的沸点）△t′′=100℃-30℃=70℃…………………………………………………………1分23.（5分）解：（1）L1、L2并联，电流表A1测L1电流I1，A2测总电流I总………………………… 1分则I总=1.2A，I1=0.24A …………………………………………………………1分所以，I2=I总－I1=1.2A－0.24A=0.96A …………………………………………………………1分（2）L1、L2并联，U电源=U1=U2= 2.5V…………………………………………………………1分（3）电路断路，电压表V的示数为0 …………………………………………………………1分。
2016-2017年湖北省宜昌市九年级(上)期中物理试卷和答案
2016-2017学年湖北省宜昌市九年级（上）期中物理试卷一．选择题（共18小题，每小题只有一个符合题意的选项，每小题2分，计36分）1．（2分）如图所示，有关四幅图说法错误的是（）A．抽掉玻璃板，瓶内气体颜色最后变得均匀，说明分子在不停地运动B．两个铅柱洗净紧压后结合在一起，说明分子间有引力C．“破镜难圆”，说明分子间只有斥力没有引力D．模拟的是固体分子，分子间距很小，分子间作用力很大2．（2分）关于温度、热量、内能，以下说法正确的是（）A．0℃的冰没有内能B．冰熔化时虽然温度保持不变，但它的内能增加C．物体的温度越高，所含的热量越多D．只要物体的温度不变，物体的内能就一定不变3．（2分）甲、乙两种物体质量相同而比热容不同，当它们升高相同温度时，则（）A．比热容小的吸收热量多B．比热容大的吸收热量多C．初温低的吸收热量多D．甲、乙吸收的热量一样多4．（2分）将一瓶酒精用去三分之一，则剩余酒精的密度、比热容和热值（）A．都不变B．都变为原来的三分之二C．热值不变，密度、比热容变为原来的三分之二D．热值变为原来的三分之二，密度、比热容不变5．（2分）世界上还有许多欠发达地区至今用不上电。
美国哈弗大学的学生设计制作了一种发电足球，球在被踢的过程中，其内部装置能够发电，并将产生的电能储存在蓄电池中，用来点亮LED灯，该过程中的能量转化形式是（）A．动能→电能→化学能→光能B．电能→动能→化学能→光能C．动能→电能→光能→化学能D．电能→动能→光能→化学能6．（2分）图中标出了制成铅笔的几种材料，通常条件下属于导体的是（）A．木材、橡皮B．石墨、金属C．木材、金属D．石墨、橡皮7．（2分）如图所示两个相同的验电器A和B，A带正电、B不带电。
用一根带绝缘柄的铜棒把两个验电器的金属球连接起来，则在连接的瞬间有（）A．正电荷从A向B移动B．电子从A向B移动C．正电荷从B向A移动D．电子从B向A移动8．（2分）连接如图所示电路，研究串联电路中电流的特点。

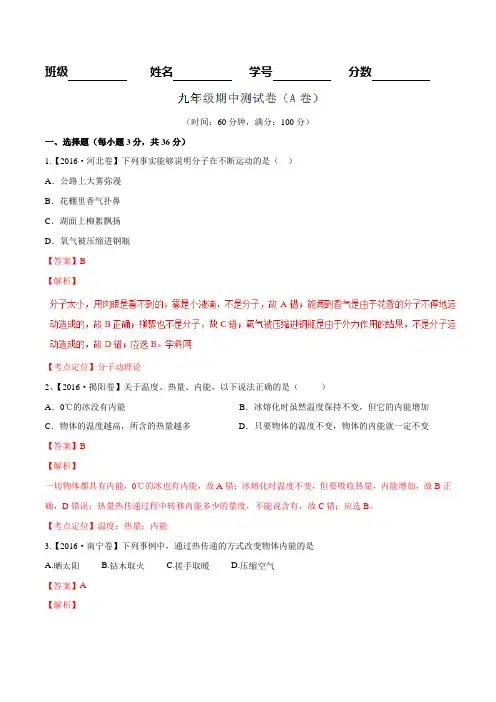

期中测试卷(A卷)-2016-2017学年九年级物理同步单元双基双测“AB”卷(解析版)
班级姓名学号分数（时间：60分钟，满分：100分）一、选择题（每小题3分，共36分）1.【2016·河北卷】下列事实能够说明分子在不断运动的是（）A．公路上大雾弥漫B．花棚里香气扑鼻C．湖面上柳絮飘扬D．氧气被压缩进钢瓶【答案】B【解析】【考点定位】分子动理论2、【2016·揭阳卷】关于温度、热量、内能，以下说法正确的是（）A．0℃的冰没有内能B．冰熔化时虽然温度保持不变，但它的内能增加C．物体的温度越高，所含的热量越多D．只要物体的温度不变，物体的内能就一定不变【答案】B【解析】一切物体都具有内能，0℃的冰也有内能，故A错；冰熔化时温度不变，但要吸收热量，内能增加，故B正确，D错误；热量热传递过程中转移内能多少的量度，不能说含有，故C错；应选B。
【考点定位】温度；热量；内能3.【2016·南宁卷】下列事例中，通过热传递的方式改变物体内能的是A.晒太阳B.钻木取火C.搓手取暖D.压缩空气【答案】A【解析】内能的改变方式有做功和热传递。
晒太阳是利用热传递改变物体的内能；钻木取火，搓手取暖，压缩空气是通过做功改变物体的内能。
【考点定位】内能的改变方式4．【2016·宜昌卷】下列现象能说明分子在不停地做无规则运动的是A．碟子中的酒精蒸发变少B．建筑工地上尘土飞扬C．空气中PM2.5超标形成雾霾D．两个干净的铅块粘在一起【答案】A【解析】考点：分子运动5. 【2016·宜昌卷】一瓶酒精用去一半后，则剩下的酒精A．密度变为原来的一半B．热值变为原来的一半C．比热容变为原来的一半D．质量变为原来的一半【答案】D【解析】密度、热值和比热容是物质的一种属性，不随质量和体积的变化而变化，酒精用去一半后，质量变为原来的一半，正确为D。
考点：密度、热值、比热容的概念6．【2016·湘西州卷】人们发现内能可以做功，并制造出各种利用内能做功的机械﹣热机，下面这些机械中不属于热机的是（）A．电动机B．柴油机C．汽油机D．蒸汽机【答案】A【解析】内能和机械能的相互转化，利用内能来做功的机器称为热机，故其工作过程就是内能转化为机械能的过程；蒸汽机、汽油机、柴油机都是利用热机工作的，工作过程中都是将内能转化为机械能，而电动机是利用电能转化成机械能的，故选A。

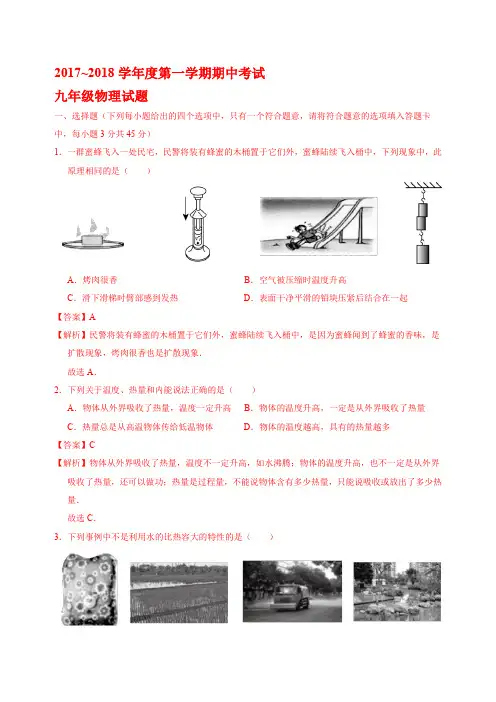

2017-2018学年度武汉市江汉区九年级上学期期中考试物理试题
2017~2018学年度第一学期期中考试九年级物理试题一、选择题（下列每小题给出的四个选项中，只有一个符合题意，请将符合题意的选项填入答题卡中，每小题3分共45分）1．一群蜜蜂飞入一处民宅，民警将装有蜂蜜的木桶置于它们外，蜜蜂陆续飞入桶中，下列现象中，此原理相同的是（）A．烤肉很香B．空气被压缩时温度升高C．滑下滑梯时臂部感到发热D．表面干净平滑的铅块压紧后结合在一起【答案】A【解析】民警将装有蜂蜜的木桶置于它们外，蜜蜂陆续飞入桶中，是因为蜜蜂闻到了蜂蜜的香味，是扩散现象，烤肉很香也是扩散现象．故选A．2．下列关于温度、热量和内能说法正确的是（）A．物体从外界吸收了热量，温度一定升高B．物体的温度升高，一定是从外界吸收了热量C．热量总是从高温物体传给低温物体D．物体的温度越高，具有的热量越多【答案】C【解析】物体从外界吸收了热量，温度不一定升高，如水沸腾；物体的温度升高，也不一定是从外界吸收了热量，还可以做功；热量是过程量，不能说物体含有多少热量，只能说吸收或放出了多少热量．故选C．3．下列事例中不是利用水的比热容大的特性的是（）A．热水袋用水来取暖B．初春夜晚要向农田灌水C．夏天中午洒水车洒水降温C．城市建造人工湖降温【答案】C【解析】夏天中午洒水车洒水降温是利用水蒸发吸热．故选C．4．如图所示实验或事例，与热机做功冲程能量转化相同的是（）A．由滑梯上滑下，臂部会有灼热感B．搓手取暖C．钻木取火D．水蒸气将软木塞冲出【答案】D【解析】热机做功冲程能量转化是内能转化为机械能，所以只有水蒸气将软木塞冲出是这样．故选D．5．两个相同的容器分别装有甲、乙两种液体，用相同的热源分别加热，液体温度与加热时间关系如图所示，则（）A．若甲、乙两种液体的质量相同，则甲的比热容大于乙的比热容B．若甲、乙为同种液体，则乙的质量较大C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比【答案】B【解析】若甲、乙两种液体的质量相同，甲的温度变化比乙更明显，则甲的比热容小于乙的比热容；甲、乙两种液体的质量相同，加热相同的时间，甲乙吸收热量也应当相同；若甲、乙为同种液体，则液体的温度变化与它们的质量成反比． 故选B ．6．某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图．汽油的热值为74.610J/kg ⨯．下列说法错误的是（）A ．该车内燃机的四个冲程正确的工作顺序是乙→甲→丁→丙B ．该汽油机工作时吸入100g 汽油可输出61.1510J ⨯的有用功C ．该内燃机的各项能量损失中排出的废气带走的能量最多D ．在图甲冲程中能量的转化是内能转化的机械能 【答案】D【解析】在图甲冲程中能量的转化是机械能转化的内能． 故选D ．7．如图为电学中的几个实验，下列说法正确的是（）A ．将气球在头发上摩擦后小女孩的头发会飘起来，气球带电，头发一定不带电B ．用带正电的玻璃棒去靠近悬挂的另一根玻璃棒，他们相排斥，说明另一根带负电C ．A 带正电，B 不带电，用带绝缘柄金属棒接触两验电器金属球时，瞬间电流方向从A 到BD ．闭合开关，小灯泡1L 、2L 均能发光 【答案】C【解析】将气球在头发上摩擦后小女孩的头发会飘起来，气球带电，头发也一定带电；用带正电的玻璃棒去靠近悬挂的另一根玻璃棒，他们相排斥，说明另一根带正电，同种电荷相互排斥；闭合开关，小灯泡L被短路了，不会亮．1故选C．8．如图所示，与实物图一致的电路图是（）A．B．C．D．【答案】A【解析】该电路为串联电路，电压表测L电压．1故选A．9．在图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．【答案】B【解析】电压表相当于断路、电流表相当于导线．故选B．10．教室中有四盏灯用两个开关控制，每个开关控制两盏灯，如图所示的电路中，符合上述要求的是（）A．B．C ．D ．【答案】D【解析】生活中的电灯间均是并联连接的，所以只有D 符合．故选D ．11．在探究串联电路电压特点时，某同学连接的电路如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（）A ．开关闭合后，若灯泡2L 不亮，1L 亮，一定是2L 灯丝断了B ．如果只有灯泡1L 断路，则开关闭合后电压表示数一定为零C ．如果只有灯泡2L 断路，则开关闭合后电压表示数一定为零D ．开关闭合后，如果电压表示数为零，灯泡2L 一定不发光 【答案】C【解析】开关闭合后，若灯泡2L 不亮，1L 亮，一定是2L 灯短路了；如果只有灯泡1L 断路，则开关闭合后电压表示数一定为电源电压；开关闭合后，如果电压表示数为零，还可能是灯泡1L 短路了，那么还是有电流通过2L 的，所以2L 会发光． 故选C ．12．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表1A 和2A 指针偏转分别如图乙、丙所示，通过灯泡1L 和2L 的电流分别为（）A ．2.1A 0.24AB ．1.2A 2.1AC ．0.78A 0.42AD ．0.9A 2.1A 【答案】C【解析】1A 测通过2L 的电流，所以应读的小量程，所以为0.42A ，2A 测量的干路电流，所以读的大量程，示数为1.2A ，所以通过1L 的电流为0.78A ． 故选C ．13．如图是一个自动体重测试仪使用前的工作原理图，有关它工作原理的说法相似的是（）A ．体重越大，体重显示表的示数越小B ．体重测试仪电路由于缺少开关，始终处于通路C ．体重显示表是用电压表改装成的D ．体重越轻，滑动变阻器接入电路的电阻越大 【答案】D【解析】显示表串联在电路里，所以是电流表改装成的，体重越大，滑动变阻器接入电路的电阻变小，所以电流表示数变大；体重越轻，滑动变阻器接入电路的电阻越大，所以电流表示数越小． 故选D ．14．如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是（）①闭合电键前，移动滑片P 到最右端是为了起到保护电路的作用 ②闭合电键后，移动滑片P 的作用是控制电阻两端的电压保持不变 ③闭合电键后，移动滑片P 的作用是控制通过电阻的电流保持不变 ④闭合电键后，移动滑片P 的目的是多次测量取平均值减少误差 A ．①②B ．②③C ．①③D ．②④ 【答案】A【解析】闭合电键前，移动滑片P 到最右端是为了起到保护电路的作用；闭合电键后，移动滑片P 的作用是控制电阻两端的电压保持不变． 故选A ．15．如图甲所示，电源电压恒为6V ，R 为热敏电阻，其阻值随温度变化如图乙所示，0R 是阻值为10Ω的定值电阻，闭合开关S ，通过分析，下列说法错误的是（）A ．图甲中的0R 有保护电路的作用B ．热敏电阻阻值随温度升高而减小C ．温度为40C ︒时，电流表的示数为0.2AD ．温度降低时，电流表的示数变小，电压表的示数也变小 【答案】D【解析】温度降低时，热敏电阻的阻值增大，电流表示数变小，但是热敏电阻分压增大，电压表示数增大． 故选D ．二、填空题（共44分）16．（9分）“国庆”假期，小星一家驾驶他家的油电混合动力汽车外出旅游．（1）出发前，给汽车蓄电池充电，蓄电池相当于__________（选填“电源”或“用电器”），充电过程中能量转化是__________．（2）小星爸爸打开了空气净化器，其原理如图所示．闭合开关1S 、2S 后，风扇旋转吸入含有颗粒物空气，当颗粒物质接近带有负电荷的光洁金属网C 时会被快速吸引过来，这是因为带电体具有__________的性质；当颗粒物快速通过光洁金属网C 后，会带上负电荷，然后被带有正电荷的棉芯D 吸附住，这是因为____________________________________________________________．（3）小星发现，汽车在转弯前，爸爸拨动转向横杆，汽车同侧前后两个转向灯同时亮、同时灭，但其中一个损坏时，另外一个仍能正常工作，则前后两个转向灯的连接方式为__________，转向杆相当于电路中的__________（选填“电源”、“开关”或“用电器”）．（4）经过十字路口时，交能指挥灯有序指挥车辆和行人，路口交通指示灯是__________（选填“串联”或“并联”）的．小星还发现，有时红灯快结速时黄灯也同时亮了，此时电路中的总电流__________（选填“变大”、“不变”或“变小”）．（5）小星发现轿车的驾驶位和副驾驶位都没有安全带提醒电路，若汽车点火开关S 未接通，电路不工作．S 接通后，只要有人坐在其中一个座位上，座位下对应的动合开关1S 或2S 受力后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关1S '或2S '断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是( )A ．B ．C ．D．【答案】（1）用电器电能转化为化学能（2）吸引轻小物体异种电荷相互吸引（3）并联开关（4）并联变大（5）D【解析】给汽车蓄电池充电，蓄电池相当于用电器，电能转化为化学能；带电体具有吸引轻小物体的性质，当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为异种电荷相互吸引；一个灯损坏时，另外一个仍能正常工作，所以两灯并联，转向杆相当于电路中的开关；交通信号灯不会因为一个损坏了就都不发光了，所以他们之间是并联的，当红黄两灯均亮时，电路中的电流增大．1mm的导线在20C︒时的电阻值．由表中数据可知，17．（6分）（1）下表列出了四种长1m，横截面积为2绕制滑动变阻器，应选用__________线最好．（2）滑动变阻器是通过改变接入电路中电阻丝的__________来改变电阻的．如图所示的接线方法，当滑片向B端移动时，它的电阻值__________（填“变大”、“变小”或“不变”）．（3）如图所示，滑动变阻器滑动片上有一个铭牌，铭牌上面标有电流值和电阻值．其中： “50Ω”表示________________________________________； “0.2A +”表示________________________________________． （4）允许加在该滑动变阻器两端的最大电压是__________V ．【答案】（1）镍铬合金（2）长度变大（3）该滑动变阻器的最大阻值为50Ω该滑动变阻器允许通过的最大电流为0.2A （4）10V【解析】做滑动变阻器电阻越大越好，所以用镍铬合金；滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，当滑片向B 端移动时，它的电阻值变大；“50Ω”表示该滑动变阻器的最大阻值为50Ω，“0.2A +”表示该滑动变阻器允许通过的最大电流为0.2A ；滑动变阻器的最大电阻为50Ω，通过的最大电流为0.2A ，所以允许加在该滑动变阻器两端的最大电压是10V ．18．（6分）在“比较不同物质吸热能力”的实验中，组装了如图a 所示的装置．将甲、乙两种不同的液体分别放入两个相同的烧杯中，用相同的酒精灯同时加热．记录相关数据，并给制出如图b 的图象．（不计热量损失）（1）实验时必须选用__________相等的甲、乙两种液体．选用酒精灯加热，酒精的热值是7310J /kg ⨯，其含义是________________________________________．（2）通过实验表明，物体吸收热量的多少通过____________________来反映．给相同质量的不同物质加热相同的时间，通过____________________体现它们的吸热能力不同．（3）同时开始并加热3min ，甲吸收的热量__________（选填“大于”、“小于”、“等于”或“无法比较”）乙吸收的热量．（4）甲、乙两种液体的比热容之比是__________．【答案】（1）质量1千克酒精完全燃烧放出7310J ⨯热量（2）加热时间升高的温度（3）等于（4）1:2 【解析】在“比较不同物质吸热能力”的实验中，一定要控制被加热的物体质量相等，通过加热相同时间来比较升高的温度来反映出比热容的大小关系，用相同的电热丝加热，相同时间内物体吸收热量相等，所以通过加热时间来反映吸收热量；甲乙同时加热3分钟，加热时间相同，所以吸热相同；甲乙都加热4分钟时，甲温度升高了40C︒，乙温度升高了20C︒，甲温度变化量是乙的两倍，所以甲的比热容是乙的一半，所以比热容之比为1:2．19．（4分）在“探究影响导体电阻大小的因素”实验中，小明作出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如表所示．D 锰铜合金0.50.5（1）如图所示的电路中，连接电路时开关应__________（“闭合”或“断开”），连接好电路后，在M、N之间分别接上不同的电阻丝．（2）为了验证上述猜想②，应该选用编号__________两根电阻丝分别接入电路进行实验，得到的实验结论是：______________________________________________________________________．（3）分别将A和D两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此初步得到的结论是：导体电阻跟__________有关．【答案】（1）断开（2）AC当导体的材料、温度、长度相同时，导体的电阻与导体的横截面积有关，导体的横截面积越大，导体的电阻越小（3）导体的材料【解析】连接电路时开关应断开；为了验证上述猜想②导体的横截面积有关，需要控制其他变量相同，所以选AC，结论为当导体的材料、温度、长度相同时，导体的电阻与导体的横截面积有关，导体的横截面积越大，导体的电阻越小；AD的材料不同，所以是探究导体电阻与导体材料的关系．20．（5分）在“探究并联电路电流规律”的实验中，图甲是实验的电路图．（1）若要测量干路中的电流，则电流表应接在甲图中的__________点．（2）小明同学准备测量A 处的电流时，开关闭合前发现电流表的指针偏转如图乙表示，原因是______________________________；排出故障后，他用电流表分别在A 、B 、C 处测得电流值如下表．比较上表数据，可以初步得出结论：______________________________． （3）在表格中记录数据后，接下来应该做的是__________． A ．整理器材，结束实验 B ．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电组值D ．换用电流表的另一量程，再测出一组电流值（4）当1L 灯泡发生断路时，2L 亮度__________（填“变亮”、“变暗”或“不变”）．【答案】（1）C （2）电流表正负接线柱接反并联电路中干路电流等于各支路电流之和（3）C （4）不变【解析】ABC 三点中，只有C 点在干路上；图乙电流表反偏，所以是电流表正负接线柱接反，根据表中数据可得出并联电路中干路电流等于各支路电流之和；因为这是一个探究实验，需要换用不同规格的小灯泡，再测出几组电组值使结论更具有普遍性；1L 与2L 并联，所以一个灯断路不影响另一个的工作．21．（6分）在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡1L 、2L 串联起来接到电源I ，如图1所示：（1）闭合开关后，两灯均不亮，当分别把电压表并联接在图中AB 两点，BC 两点及AC 两点时，测得的数据是：0AB U =， 4.5V BC U =， 4.5V AC U =，则故障可能是____________________． （2）排除故障后实验正常进行，分别反电压表连在图中AB 两点、BC 两点及AC 两点，观察电压表示数，并记录数据．通过测量得到了三组实验数据如表：分析三组实验数据，可得出结论的表达式是________________________________________． （3）实验完成后，同组的小杨同学认为，每次操作都需要将电压表拆接至AB 、BC 、AC 两端，太过繁琐，她认为只需进行两个简单的操作就可以了，如图2所示：①在测2L 两端的电压时，只需将电压表所接的B 接点不动，只断开A 接点，并改接到C 接点上； ②测总电压时，只需将电压表所接的A 接点不动，只断开B 接点，并改接到C 接点上．聪明的小亮同学马上对她的方法给予了否定：他认为在进行操作①时，会出现的问题是________________________________________； 而在进行操作②时，会出现的问题是__________________________________________________． （4）学习滑动变阻器后，小明想利用滑动变阻器接入电路进行多次实验，设计了如图所示电路．设计要求电压表测灯泡2L 两端电压且滑动变阻器滑片向右移灯变亮，请在图中完成电路连接实物图（导线不得交叉）．【答案】（1）灯泡2L 断路（2）312=+U U U （3）电压表反偏电压表满偏（4）图略【解析】 4.5V BC U =，所以是灯泡2L 断路；串联电路的电压规律就是312=+U U U ；在测2L 两端的电压时，只需将电压表所接的B 接点不动，只断开A 接点，并改接到C 接点上，电压表会反偏，测总电压时，只需将电压表所接的A 接点不动，只断开B 接点，并改接到C 接点上，因为总电压为4.5V ，所以电压表会满偏．22．（8分）某同学在探究“通过导体的电流跟电阻的关系”的实验中，连接了如图电路．电源电压保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，滑动变阻器的规格为“20Ω1A ”．（1）请检查电路，错在哪？把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上．并在虚线框内画出改正后对应的电路图．（2）改接电路后正确进行实验，刚闭合S时，电压表、电流表示数如图，则此时电路连入的定值电阻的阻值为__________Ω，电源电压为__________．为多次试验，调节滑动变阻器使电压表示数为2.5V 且不变，为完成全部实验，应选用最大阻值不少于__________的滑动变阻器．（3）换用不同阻值的电阻后，多次实验并绘制出I R-的关系图像如图．由图像可知；电压一定时，____________________________________________________________．【答案】（1）图略（2）106V42Ω（3）通过导体的电流与导体的电阻成反比【解析】这个图的改错是经常考到的，错在把电阻与电流表并联了，把电压表串联了，改法是去掉分流到电阻的那个支路，然后接一根导线到电压表负接线柱上就可以了；如图的电流表示数为0.2A，点一支笔示数为2V，所以电阻为10Ω，此时滑动变阻器为20Ω，10Ω分2V，所以滑动变阻器分4V，所以电源电压为6V，要控制定值电阻两端的电压为2.5V，则滑动变阻器要分3.5V，则滑动变阻器的最大阻值是定值电阻的1.4倍，所以滑动变阻器的最大阻值为42Ω；该实验的结论为电压一定时，通过导体的电流与导体的电阻成反比．三、计算题（共11分）23．（5分）如图所示，电源电压为6V，110R=Ω，闭合开关S，电流表示数为0.4A．求：（1）电压表1V的示数是多少？（2）2R的阻值．【答案】（1）4V （2）5Ω【解析】（1）110.4A 104V U IR ==⋅Ω=（2）6V=150.4AU R I ==Ω总总21-=15105R R R =Ω-Ω=Ω总【注意有文字】24．（6分）“环境小组”的同学在研究性活动中对小明家新装燃气热水器(如图甲)耗能进行测试，按表中热水器铭牌事先在热水器水箱中注满水，将与计算机相连的红外线热传感器接入热水器水箱后，开始加热．计算机显示出热水器中水温度随时间变化的图像如图所示．[水的比热容为34.210J /kg C ⨯⋅︒（），天然气的热值约为73410J/m ⨯]求：（1）加热4min ，水吸收的热量为多少？ （2）加热4min ，消耗了多少3m 的天然气？【答案】（1）63.1510J ´（2）30.105m【解析】（1）33-23=110kg/m 1.510m =15kgm V 水r =醋?【注意有文字】364.210J /(kg C)15kg 50C=3.1510JQ cm t =∆=⨯⋅︒⋅⋅︒⨯吸【注意有文字】（2）6==4.210JQ Q 吸放h´【注意有文字】63734.210J==0.105m 410J/mQ m q 放´=´【注意有文字】。
2016-2017学年度第一学期九年级物理期中学业水平检测
胜利55中2016－2017学年度第一学期九年级期中学业水平检测物 理 试 题试卷满分：100分 检测时间：60分钟一、单项选择题（共13小题，每题2分，共26分） 1.关于物体的内能，下列说法正确的是（ ） A ．温度相等的1 kg 和100 g 的水内能相同 B ．物体内能增加，一定要从外界吸收热量 C ．温度为0℃的物体没有内能D ．在相同物态下，同一物体温度降低，它的内能会减少 2.在如图所示事例中，不属于做功改变内能的是（ ）3．双燃汽车以天然气或汽油做为燃料，以下说法正确的是（ ） A ．以天然气为燃料，汽车发动机的效率可以达到100% B ．汽油与天然气相比，燃烧时汽油对环境的污染较小 C ．燃料的热值越大，燃烧时放出的热量越多D ．在压缩冲程中，燃料混合物的温度升高，内能增大4.在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（ ） A ．吸气冲程 B ．压缩冲程 C ．做功冲程 D ．排气冲程5.现有A 、B 、C 三个轻质小球，已知A 带负电，A 和B 互相吸引，C 和A 互相排斥，则（ ） A ．B 一定不带电，C 带正电 B ．B 可能带正电，C 带正电 C ．B 一定带正电，C 带负电D ．B 可能不带电，C 带负电6.抽油烟机装有照明灯和排气扇。
使用中，有时需要它们单独工作，有时需要它们同时工作。
如图所示的四个电路中，你认为符合上述要求的是（ ）7.一根锰铜线的电阻为R ，要使这根铜线连入电路的导线电阻变小，可采用的方法是（ ） A ．减小导线两端的电压 B ．增大导线中的电流 C ．将导线对折后连入电路 D ．将导线拉长后连入电路8. 下列现象中，属于用热传递的方式改变物体内能的是（ ） A.菜刀在砂轮上磨得发烫 B.用打气筒打气时筒壁发热 C.两手互相摩擦时手发热 D.在炉子上烧开水 9.下列物质中，通常情况下全是导体的一组是（ ）A ．金属、盐水、石墨B ．金属、塑料、橡胶C ．金属、大地、玻璃D ．大地、盐水、陶瓷10.如图所示，电路元件及导线连接均完好，闭合开关S 1、S 2，则（ ）A ．L 1不能发光，L 2能发光B ．L 1能发光，L 2不能发光C ．L 1、L 2都能发光D ．L 1、L 2都不能发光11.炎热的盛夏，人站在水中时感觉凉爽，而当人赤脚走在沙土上时却感到烫脚。

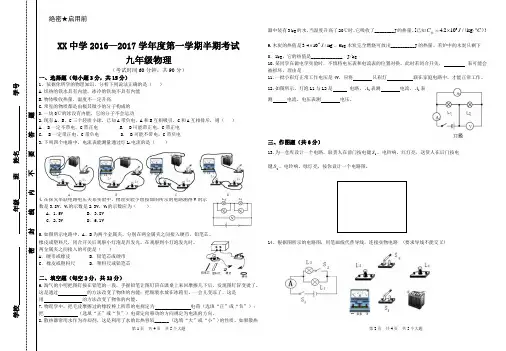

2016-2017九年级物理期中试卷A
（2）请在乙图导线上用一个箭头标出电路中的电流方向。 根据表中数据回答下列问题 （1）保温性能较好的是______________________； （2）经过 160min，包羽绒瓶中的热水向外界放出了________________J 的热量； （3）从表中水温变化的快慢情况分析，瓶中热水放热的规律 是 。
题
L2 的电流是多少?
(3)通过灯泡 L1 的电流是多少和奶奶分别穿上了羽绒衣和棉衣，他们都说自己的衣服很保暖。小林想知 道到底是羽绒保温性能好还是棉絮保温性能好，于是她找来了两只相同的密闭烧瓶各盛 80℃的热水 1.5kg，瓶内各插入一只温度计，瓶外分别用大小和厚度都相同的羽绒和棉絮包好，放在同一地点使其自
第3页 共4页 共 5 大题 第4页 共4页 共 5 个大题
学号 题
）
答
三、作图题（共 6 分）
13.为一仓库设计一个电路，取货人在前门按电键 S1 ，电铃响，红灯亮，送货人在后门按电 键 S2 ，电铃响，绿灯亮，按你设计一个电路图。
姓名 班
内
4.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得 V 的示 数是 3.8V，V1 的示数是 2.3V，V2 的示数应为（ ） A．1.5V B．3.8V C．2.3V D．6.1V 5.如图所示电路中，A、B 为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、 橡皮或塑料尺，闭合开关后观察小灯泡是否发光。在观察到小灯泡发光时， 两金属夹之间接入的可能是（ ） A．硬币或橡皮 B．铅笔芯或硬币 C．橡皮或塑料尺 D．塑料尺或铅笔芯
绝密★启用前
器中装有 3 kg 的水， 当温度升高了 20℃时， 它吸收了________J 的热量。 [已知 C水 4.2 103 J （ } / kg C）
九年级物理期中测试卷及答案(全一册)
九年级物理期中测试卷及答案(全一册)九年级第一学期期中物理测试卷（有答案）一、选择题（将答案填在下面表格中。
每小题3分，共30分）1.下列各种物质中，通常情况下属于导体的是A、塑料B、橡胶C、陶瓷D、大地2.我们常常受到“二手烟”的危害，我们之所以闻到“二手烟”是因为A．一切物体都是由分子组成B．分子间存在间隙C．分子间存在斥力和引力D．分子在不停地做无规则运动3.关于物体的内能，下列说法正确的是A．物体运动得越快，内能越大B．物体举得越高，内能越大C．零摄氏度的物体没有内能D．物体温度越高，内能越大4.下列四幅图中，属于利用热传递改变物体内能的是5.下图是汽油机的四个冲程，其中表示内能转化为机械能的冲程是ABCD6.关于电路的知识，下列说法中不正确的是A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的7.沙漠地区在日光照射下，比湖泊湿地温度升高得快的原因是A、沙漠地区日照时间较长B、沙吸收的热量多C、沙的密度大D、沙的比热容小8.下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是9.当将滑动变阻器的滑片P向右移动时。
下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？ABCD10.如右上图所示，当闭合开关后，电压表所测的是A、电源电压B、灯L1两端的电压C、灯L2两端的电压D、灯L1与L2两端的电压二、填空题（每空1分，共16分）11.家庭电路中各用电器之间是并联的，电灯和开关是串联的。
12.在热传递中，热量是从高温物体流向低温物体，其中热源是提供热能的装置。
13.电荷的形成产生电场，电路中电源外部电流的方向为：电源正极→用电器→电源负极。
14.有甲、乙、丙、丁四个轻质带电小球，用细线悬挂起来，它们之间的相互作用情况如下图所示，则甲、乙带异种电荷，丙丁带同种电荷。
2016_2017九年级物理期中考试
景山实验学校九年级物理期中考试2016-2017学年度第一学期注意事项：1．本试卷的选择题和非选择题都在答题卡上作答，不能答在试卷上。
2．考生在答卷前，务必将姓名、考生号、试室号、座位号、写在答题卡上。
3．如要作图（含辅助线）或图表，先用铅笔进行画线、绘图，再用黑色字迹的钢笔或签字笔描黑。
一、选择题（9题，每题3分，共27分，每题只有一个正确答案）1、将两只规格不同的灯泡串联接入电路，可延长路灯的使用寿命，但是两只灯泡的明亮程度不同，那么通过两灯的电流（）A．亮的灯电流大 B.电流一样大C．暗的灯电流大 D.无法比较2、关于导体和绝缘体的下列说法中，正确的是（）A．导体善于导电是因为导体内有大量的电荷存在B．绝缘体不善于导电，是因为绝缘体内没有电荷存在C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D．有些绝缘体在一定的条件下可能变为导体3、如右图所示电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（）A．I1 = I2 = I3 B．I1 > I2 = I3C．I1 > I3 > I2 D．I1 > I2 > I34、小轿车上都装有一个用来提醒司机是否关好车门的指示灯。
四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。
下图所示的模拟电路图符合要求的是（）5、顺德区正在建设的“调蓄湖”面积为5×105m2，平均水深为2m，它附近的新楼房深受市民的青睐。
一天小华跟父母前去售楼部咨询，售楼员说：“夏天，这里比市中心要凉爽得多……”，从物理学角度看，这是湖水的比热容较大起了重要的作用，下列事例中不属于．．．应用水的这一性质的是( )A.用开水对食具杀菌消毒B.用水冷却汽车发动机C.早春的夜晚，向秧田里灌水D.冬天用热水袋取暖6、下面是某同学“物理学习笔记”中的摘录，其中错误的是（）A．燃料的热值与燃料的质量没有关系B．温度越高的物体含有的热量越多C．做功和热传递在改变物体的内能上是等效的D．汽油机工作时，在压缩冲程中机械能转化为内能7、能量守恒定律反映了自然现象的普遍联系。
2017-2018学年湖北省武汉市江汉区九年级(上)期中物理试卷
2017-2018学年湖北省武汉市江汉区九年级（上）期中物理试卷一、选择题（下列每小题给出的四个选项中，只有一个符合题意，请将符合题意的选项填入答题卡中，每小题3分共45分）1．（3分）一群蜜蜂飞入一处民宅，民警将装有蜂蜜的木桶置于它们外，蜜蜂陆续飞入桶中，下列现象中，此原理相同的是（）A．烤肉很香B．空气被压缩时温度升高C．滑下滑梯时臂部感到发热D．表面干净平滑的铅块压紧后结合在一起2．（3分）下列关于温度、热量和内能说法正确的是（）A．物体从外界吸收了热量，温度一定升高B．物体的温度升高，一定是从外界吸收了热量C．热量总是从高温物体传给低温物体D．物体的温度越高，具有的热量越多3．（3分）下列事例中不是利用水的比热容大的特性的是（）A．热水袋用水来取暖B．初春夜晚要向农田灌水C．夏天中午洒水车洒水降温D．城市建造人工湖降温。
4．（3分）如图所示实验或事例，与热机做功冲程能量转化相同的是（）A．由滑梯上滑下，臀部会有灼热感B．搓手取暖C．钻木取火D．水蒸气将软木塞冲出5．（3分）两个相同的容器分别装有甲、乙两种液体。
用同一热源分别加热，液体温度与加热时间关系如图所，则（）A．若甲、乙两种液体的质量相同，则甲的比热容大于乙的比热容B．若甲、乙为同种液体，则乙液体的质量较大C．若甲、两种液体的质量相同，加热相同的时间，甲液体吸收的热量多D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比6．（3分）某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图。
汽油的热值为4.6×107J/kg．下列说法错误的是（）A．该车内燃机的四个冲程正确的工作顺序是乙→甲→丁→丙B．该汽油机工作时吸入100g汽油可输出1.15×106J的有用功C．该内燃机的各项能量损失中排出的废气带走的能量最多D．在图甲冲程中能量的转化是内能转化的机械能7．（3分）如图为电学中的几个实验，下列说法正确的是（）A．将气球在头发上摩擦后小女孩的头发会飘起来，气球带电，头发一定不带电B．用带正电的玻璃棒去靠近悬挂的另一根玻璃棒，他们相排斥，说明另一根带负电C．A带正电，B不带电，用带绝缘柄金属棒接触两验电器金属球时，瞬间电流方向从A到BD．闭合开关，小灯泡L1、L2均能发光8．（3分）如图所示，与实物图一致的电路图是（）A．B．C．D．9．（3分）在图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C． D．10．（3分）教室中有四盏灯用两个开关控制，每个开关控制两盏灯，如图所示的电路中，符合上述要求的是（）A．B．C．D．11．（3分）在探究串联电路电压特点时，某同学连接的电路如图所示。
九年级(上)期中物理试卷
九年级（上）期中物理试卷一、选择题（每题2分，共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．(★★★★)家用节能灯正常工作的电流最接近（）A．0.05安B．0.5安C．5安D．50安2．(★★★★)下列各物理量中，可用来鉴别物质的是（）A．重力B．质量C．密度D．压强3．(★★★★)在下列器材或装置中，利用大气压工作的是（）A．吸尘器B．船闸C．液位计D．密度计4．(★★★★)如图所示为四件厨房用品，其中使用时为了减小压强的是（）A．水果刀B．削皮器C．枕板D．切蛋器5．(★★★)将重为4牛的金属实心小球轻放入盛有水的烧杯中，若溢出水重1牛，则小球所受到浮力的大小（）A．一定为1牛B．可能为3牛C．一定为4牛D．可能为4牛6．(★★★★)下列各电路图中，电压表能测L 1灯两端电压的是（）A．B．C．D．7．(★★★)甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中．当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示．则（）A．甲杯底部所受的液体压力较大B．乙杯底部所受的液体压强较大C．鸡蛋在甲杯里排开液体的质量较大D．鸡蛋在乙杯中受到液体的浮力较大8．(★★)在图中，底面积不同的甲、乙圆柱形容器（S 甲＞S 乙）分别装有不同的液体，两液体对甲、乙底部的压强相等．若从甲、乙中抽取液体，且被抽取液体的体积相同，则剩余液体对甲、乙底部的压力F 甲、F 乙与压强p 甲、p 乙的大小关系为（）A．F甲＞F乙，p甲＞p乙B．F甲＜F乙，p甲=p乙C．F甲＜F乙，p甲＞p乙D．F甲＞F乙，p甲＜p乙二、填空题（共26分）请将结果填入答题纸的相应位置．9．(★★★★)教室里的日光灯正常工作电压为 220 伏，各日光灯之间是并联的（选填“并联”或“串联”）；日光灯与控制它的电键之间是串联的（均选填“串联”或“并联”）．10．(★★★)在物理学中，把垂直作用在物体表面并指向表面的力叫做压力，并用压强来表示压力产生的作用效果．用980牛的压力作用在2米2的面积上，产生的压强为490 帕，它的物理意义是 1m 2的面积上受到的压力490N ．211．(★★★)著名的马德堡半球实验证明了大气压强的存在，意大利物理学家托里拆利首次用实验测定了大气压强的值．实验表明大气压强的大小随海拔高度的变化而变化，海拔高度越低，大气压强就越大（选填“大”或“小”），热气球上常用的高度计实际上是将气压计（填写仪器名称）经重新标度后直接显示海拔高度的．12．(★★★)通过某导体的电流为0.4安，其物理意义是每秒钟通过导体横截面的电量为0.4库仑，如图所示，通过导体的电流为0.4安时，导体两端的电压为2 伏．当导体两端的电压为5伏时，导体的电阻为 5 欧．13．(★★★)停在江面上的一艘游船，重为6000牛，船底距江面0.5米，则该船船底受到的压强为 4900 帕，游船受到的浮力为 6000 牛．若该游船由长江驶入大海，游船的船身将上浮（选填“上浮”或“下沉”）一些．大江中有一桥墩浸在水中的体积为20米3，它受到的浮力大小为 0 牛．14．(★★★)将甲、乙两个相同的容器，如图所示的方法放置在水平的桌面上，若两个容器中分别装入质量相同的水，且都未装满，则水对容器底部的压强关系为p 甲＞ p 乙，水对容器底部的压力关系是F 甲＜ F 乙．两个容器对桌面的压力关系是F 甲′= F 乙′，对桌面的压强关系是p 甲′＞ p 乙′．（均选填“＞”，“＜”或“=”）15．(★★)在研究压力形变效果的实验中，小明同学选用了两种不同材质的海绵A、B，若干完全相同的砖块进行实验．实验中，他将砖块分别叠放在A、B海绵的表面，并保持海绵的受力面积相同，实验过程如图（a）（b）（c）（d）所示，观察到海绵的形变程度为△L 1、△L 2、△L 3和△L 4，且△L 2＞△L 4，△L 1＞△L 3．请根据实验条件及观察到的实验现象，归纳得出初步结论．（1）分析比较图（a）和（b）或（c）和（d）中海绵形变程度以及相关条件可得：不同材质组成的海绵受到的压力相同，受力面积也相同，海绵的形变程度不同．（2）分析比较图（a）和（c）或（b）和（d）中海绵形变程度及相关条件可得：相同材质组成的海绵，受力面积相同，压力大，形变程度也大．三、作图题（共8分）请将图直接画在答题纸的相应位置，作图题必须用2B铅笔．16．(★★★)在图中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F 浮．17．(★★★)如图所示，静止在斜面上的物体A对斜面的压力为4牛，请用力的图示法画出该物体对斜面的压力F．18．(★★)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L 1和L 2都能发光，且电流表只测量通过灯L 2的电流．19．(★★)在图中的○里填上适当的电表符号，填上后要求电路成为正确的并联电路．四、计算题（共22分）请将计算过程和答案写入答题纸的相应位置．20．(★★★)体积为5X10 -4米3的金属球浸没在水中，求金属球受到的浮力F 浮．21．(★★★)将电阻R接在电压为6伏的电源两端，30秒内通过电阻R的电荷量为12库仑．求：（1）通过电阻R的电流；（2）电阻R的阻值．22．(★★★)底面积为0.01米2的容器中，盛有2千克的水，水深20厘米．容器质量为1千克，放在水平桌面中央．求：（1）容器底部受到水的压力；（2）容器对桌面的压强．23．(★★)如图所示的甲、乙两个实心正方体分别放在水平地面上．①若甲的质量为1千克，求物体甲的密度ρ甲；②若乙的质量为2千克，求物体乙对地面的压强p 乙；③若甲、乙的质量分别是m、2m，底面积分别是S、nS（n＞2），要使两个正方体对水平地面的压强相等，可同时在两个正方体上表面施加一个竖直方向、大小相等的力F．某同学分别设计了如右表所示的四种方案．选择：方案 B、C 的设计是可行的；且方案 C 的力F最小；求出：可行的方案中的最小力F 小．五、实验题（共18分）请根据要求在答题纸的相应位置作答．24．(★★★)“测定物质的密度”的实验原理是ρ= ，实验中用天平测物体的质量，实验中多次实验的目的是减小误差．25．(★★★)如图为“探究液体内部的压强与哪些因素有关”实验中的情景，在实验中研究液体内部压强的仪器叫做 U形管压强计，这个仪器通过 U形管左右两管中液面高度差来反映所测液体压强的大小，（A）、（B）、（C）、（D）四图中容器内都盛有水，观察比较（A）、（B）、（C）可得出的结论是在同一液体的同一深度，液体向各个方向压强都相等．观察比较（C）、（D）两图可得出的结论是在同一液体中，深度越大，液体压强越大．26．(★★★)在图“验证阿基米德原理”的实验中，实验目的是研究浸没在液体中的物体受到的浮力与它排开水的重力所受重力之间的关系．实验过程及记录的数据用图中字母表示，其中物体受到的重力大小等于弹簧测力计示数F 1，物体受到的浮力大小等于弹簧测力计两次示数差（F 1-F 2）．若阿基米德原理成立，液体密度为ρ液，则（F 1-F 2）与（V 2-V 1）应满足的关系为 F 1-F 2=ρ水（V 2-V 1）g （用字母表示）．12水2127．(★★)小李和小明为研究导体的某种性质．选用的器材有：多节新干电池、电流表、电压表、电键、若干导线，以及长度相同，但材料不同（A、B两种金属）和横截面积不同（粗、细两种规格）的甲、乙、丙三根导体．该同学正确连接电路，并将实验测得的数据记录在表一、表二和表三中．①在实验过程中，同学是用增加串联干电池的节数的方法改变导体两端的电压．②分析比较实验序号1、2、3（或4、5、6或7、8、9）的电压和电流变化的倍数关系可得的初步结论是：同一导体，通过导体的电流与导体两端的电压成正比．③进一步分析比较实验序号1、2、3（或4、5、6或7、8、9）中的电压和电流的比值，可得到的结论是：同一导体，电压与电流的比值相同．进一步分析比较实验序号1、2、3（和4、5、6和7、8、9）中的电压和电流的比值，可得到的结论是：不同导体，电压与电流的比值不同．④又分析比较实验序号 1、7（或2、4或3、5、8）发现：当电压相同时，电压与电流的比值越大的导体，通过该导体的电流就越小，电压与电流的比值反映了导体对电流的阻碍作用．⑤小李和小明在仔细研究了表一、表二和表三后又有了新发现：导体的材料和导体的横截面积会影响导体两端电压和通过导体电流的比值．小明分析表二和表三得出了“导体横截面积越小，导体两端电压和通过导体电流的比值越小”的结论，你认为这一结论是错误的（选填“正确”或“错误”）．。
【真卷】2016-2017年湖北省武汉市江夏区九年级(上)物理期中试卷及解析
2016-2017学年湖北省武汉市江夏区九年级（上）期中物理试卷一．选择题1．（3分）下列情景中不是扩散现象的是（）A．甲图中，抽掉玻璃板，瓶内气体颜色最后变得均匀B．乙图中，两个铅柱洗净紧压后结合在一起C．丙图中，百花盛开，四溢的花香引来了长喙天蛾D．丁图中，水和硫酸铜溶液，静置十天后界面就逐渐变得模糊不清了2．（3分）下列说法正确的是（）A．热值与燃料的燃烧情况有关B．比热容与物体吸收或放出的热量有关C．做功和热传递是改变物体内能的两种方式D．固体很难被压缩，是因为分子之间只存在斥力的作用3．（3分）下列过程中，不属于机械能转化为内能的情景是（）A．用燃气灶烧水B．汽油机的压缩冲程C．下压活塞点燃棉花D．滑下时臀部灼热4．（3分）如图中的4个元件符号分别表示（）A．发光二极管、电动机、滑动变阻器、交叉相连的导线B．发光二极管、电压表、滑动变阻器、交叉不相连的导线C．发光二极管、电动机、电阻、交叉不相连的导线D．开关、电动机、滑动变阻器、交叉相连的导线5．（3分）铜、人体、塑料、橡胶、干木柴、大地这六种物体中，属于绝缘体的是（）A．铜、人体、橡胶 B．塑料、橡胶、干木柴C．人体、塑料、橡胶D．橡胶、干木柴、大地6．（3分）下图是滑动变阻器的结构和连入电路的示意图。
当滑片P向右滑动时，连入电路的电阻变大的是（）A．B．C．D．7．（3分）教室里投影仪的灯泡，发光时温度很高，必须用风扇降温。
使用投影仪时，首先要打开风扇，待确认风扇正常运转后，再通电让灯泡发光，下列电路中符合要求的是（）A．B．C．D．8．（3分）如图所示，发光二极管简称LED，主要用半导体材料制作，具有单向导电性，在下图所示的含有LED的几个电路中，灯L1可发光且能得出灯L2中电流大小的电路是（）A．B．C．D．9．（3分）如图所示电路，以下说法正确的是（）A．只接通S1，灯亮且电铃响B．只接通S2，灯亮且电铃响C．只断开S3，灯亮且电铃响D．只断开S1，灯亮且电铃响10．（3分）在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V11．（3分）如图所示电路，开关S闭合，则下列说法中正确的是（）A．当断开S1时，通过L1的电流比L2大B．当断开S1时，L1和L2都会亮C．当闭合S1时，只有L2亮D．当闭合S1时，L2会更亮12．（3分）如图所示三只灯泡的规格完全相同，某同学对该电路进行分析，其中判断正确的是（）A．只闭合S1时，只有L1发光，电流表A1的示数比A2的大B．只闭合S1时，只有L2发光，电流表A1的示数比A2的小C．只闭合S1、S3时，L1和L2并联，电流表A1的示数比A2的小D．只闭合S1、S2时，L2和L3并联，电流表A1的示数比A2的小二、非选择题（本题共7小题，计60分）13．（4分）我国在航空航天事业中不断取得举世瞩目的成就。
