溶胶_凝胶法制备二氧化锡薄膜
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net溶胶2凝胶法制备二氧化锡薄膜
潘庆谊 张剑平 董晓雯 程知萱 施利毅(上海大学理学院化学系,上海 200072)
摘 要 以无机物(SnCl4・5H2O)为前驱物采用溶胶2凝胶技术、浸渍涂布法制备二氧化锡薄膜。研究了凝胶的脱水与晶化过程,得到经600℃热处理后凝胶晶化完整。同时对不同粘度的涂布液与成膜厚度以及不同提拉速度与成膜厚度的关系进行研究,得到较好的直线关系。膜厚与提拉速度的关系式为t≈V0158。关键词 溶胶凝胶法 二氧化锡 薄膜 厚度
1 引言
二氧化锡(SnO2)薄膜具有高导电率、高透明度、化学性能稳定等独特的优点,广泛应用于光电材料、太阳能电池、气体传感器等方面。可做透明电极、带电防护膜、微波反射膜等[1,2]。二氧化锡薄膜的性能依赖于制备方法。采用喷涂、CVD、电
蒸发、溅射等方法制备二氧化锡薄膜等工作已有不少报道[3],它们各有优点,但均需昂贵的设备。采用溶胶2凝胶技术制备二氧化锡薄膜,既具有低温操作的优点,又可严格控制掺杂量的准确性,而且还克服了其它方法在制备较大面积薄膜时的困难,因此该法方法简单,易于实施[2]。本研究以无机物四氯化锡(SnCl4・5H2O)为前驱原料,加入少量溶胶作助剂,采用溶胶2凝胶技术制备纳米级二氧化锡凝胶。再加入粘合剂,以浸渍涂膜法,制备二氧化锡薄膜,研究该凝胶的脱水和结晶过程及二氧化锡薄膜形成过程中膜厚与凝胶的粘合及与提拉速度的关系,并对影响薄膜质量的因素进行了讨论。
2 实验方法
211 纳米SnO2凝胶的制备以分析纯四氯化锡为前驱体,在室温下用去离子水配成015mol・L21的溶胶,控制一定的搅拌速度,滴加2mol・L21氨水及少量溶胶形成助剂表面活性剂,使溶液pH=7,形成良好溶胶。在40℃恒温静置获得凝胶[4]。
212 二氧化锡薄膜的制备以倾滤法将上述所得凝胶洗净,离心分离,加入不同量的成膜助剂PVC及去离子水,用超声波振荡器充分分散,使之形成成膜凝胶涂布液。用载玻片(600mm×200mm)为基板,在涂布液中浸渍,以不同速度提拉,载玻片上即得二氧化锡
的凝胶膜。烘干后,以不同热处理温度烧成二氧化锡薄膜。以称重法计算膜厚,并用SEM进行核对。
213 表征及成膜因素研究以国产LCT22型热分析仪对干凝胶(dry2gel)
进行TG2DTA分析,以FT/TR1725型红外分光光度计对干凝胶及不同温度热处理所得样品进行分析,以D/max-RC型XRD进行物相分析。用国
产DX-5型扫描电镜对膜厚与膜质量进行研究,对膜形成过程进行分析。
3 结果与讨论
311 干凝胶的脱水与晶化图1所示为干凝胶的TG2DTA图谱。图2所示为红外光谱图。由图1可见,室温至200℃的吸热峰为脱去物理吸附水吸热所致,对应的TG曲线有一较明显的失重,在接近200℃时,在DTA曲线上出现一个小而较尖锐的吸热峰,在这一温度区域TG曲线比较平缓,可以认为这一吸热峰是由凝胶的晶化引起;在250℃～400℃有二个较大的吸热峰,可能由于少量添加助剂的分解以及样
6 硅酸盐通报 2001年第1期专题论文
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net品脱去粒子表面吸附OH基所致;在400℃以后出
现一个平缓的放热峰,对应TG曲线平缓下降,可
以考虑为由于SnO2的晶化逐渐完整过程中的放
热效应所致。图1 干凝胶的TG2DTA
图2 样品红外光谱如图2所示,在波数为3000cm21～3800cm21区
域的吸收峰为OH基的伸缩振动所致;在1600cm21
左右处的吸收峰为物理吸附水的O2H键的变形
振动吸收峰;1400cm21处为助剂中有机基团的振动
吸收峰;500cm21～700cm21处是SnO2的Sn-O键的
振动吸收峰。在干凝胶的IR曲线a可见Sn2O键
的振动吸收峰的存在,随着热处理温度升高,此峰
相对强度增加。1400cm21处有机基团振动峰及
1650cm21处吸收峰在400℃热处理下基本消失(曲
线b),而3000cm-1～3800cm-1处的OH基伸缩振
动吸收峰在400℃热处理尚有一定强度,至600℃
热处理才消失,说明400℃热处理,粒子表面结合
的OH基尚未脱附完毕,至600℃热处理,此峰才
消失(曲线c)。因此在TG曲线上400℃以上尚有
一个缓缓下降的平台。根据热分析及红外光谱分
析,在600℃热处理后得到晶化完整的纳米级
SnO2晶粒。以XRD法对600℃热处理后的样品
进行分析,可确认用本实验方法合成所得样品为SnO2(图略)。并根据Scherrer公式利用X衍射峰
的宽化算得粒子在20nm左右。
312 成膜过程薄膜的厚度主要由涂布液中SnO2含量、涂布
液的粘度以及基板的提拉速度等三项因素所决
定,因此在考察SnO2含量的基础上我们对凝胶的
粘度即成膜助剂PVA的添加量进行研究。PVA的添加量小,凝胶膜在晾干后就会龟裂,而添加过量则凝胶涂布液的粘度过高,不仅引起凝胶膜产
生团聚的SnO2凝胶块状物,而且在搅拌过程中产
生大量气泡,凝胶膜厚度不均匀且含有气泡。经
过反复实验,PVA的适宜添加量为2%～5%。在
此范围内,将含量分别为514wt%、410wt%、
310wt%的SnO2凝胶加入PVA,制成涂布液,载玻
片以一定速度提拉并经500℃加热得SnO2膜。在
上述PVA的适宜添加量范围内,以不同含量PVA配制的凝胶涂布液,成膜厚度与涂布液粘度之间
的对数成较好直线关系(图3)。
●含514wt%SnO2 ◆含410wt%SnO2 ▲含310wt%SnO2图3 涂布液粘度对成膜厚度的影响同时,以SnO2含量为514wt%、添加一定量
PVA配制成的涂布液,以不同的提拉速度提拉成凝胶膜,在500℃加热成膜,其膜厚度与提拉速度
之间的对数成较好的直线关系(图4),而且直线
斜率分别为01580、0158、0156。根据有关浸渍涂
布的研究,膜厚度t与提拉速度V之间存在以下
关系:t=k(ηυ/pg)1/2。其中η为涂布液粘度,p为
涂布液密度,g为重力加速度,k为常数。以溶胶2
凝胶法制备成膜时,lgt～lgv所成直线斜率一般
0153～0164之间[5]。
本研究的结果可见,lgt～lgη呈较好直线关
系,而lgt～lgv形成的直线关系,其斜率在0158～7 硅酸盐通报 2001年第1期专题论文
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net □5times △3times ●ltimes图4 提拉速度与膜厚的关系0156,均在文献[4]所指出的范围内,因此采用本研究方法制得的膜厚,可以通过调节凝胶中SnO2的含量以及提拉成膜速度来很好地控制,浸渍涂布法制备的SnO2薄膜的膜厚与提拉速度间关系
式约为t≈V0158。
313 成膜厚度与质量在以无机物为前驱体、采用溶胶2凝胶技术以
浸渍涂布法制备二氧化锡薄膜过程中,由于溶胶
形成过程中需要加入少量表面活性剂作为溶胶形
成助剂,如在加热成膜过程中表面活性剂残留量
过高、成膜冷却过程内应力的增加都会导致薄膜
龟裂(图5(a))。因此,有效控制助剂添加量,以
及调节冷却过程是十分重要的。图5(b)为经过
适当控制助剂添加量及冷却过程所得膜,其表面
质量明显优于前者。图5(c)为二氧化锡薄膜的
截面的SEM像,其膜厚在1000～2000nm之间,且
致密性良好。
(a)(b)(c)图5 成膜图
4 小结
以无机物为前驱体,采用溶胶2凝胶技术制成
凝胶涂布液,以浸渍涂布法制备得到纳米级厚度
的二氧化锡薄膜。调节凝胶中SnO2含量,以及提
拉成膜速度可以很好地控制二氧化锡的成膜厚
度。膜厚与提拉速度之间关系约为t≈V0158。
参考文献
1 T1M1Racheva,G1W1Critchlow1ThinSolidFilms,1997,292:299～3021
2 Tsuyosh,Furusaki1JournaloftheCeramicSocietyofJapan,
1993,10(4);451～455
3 雅菁等1第三届全国超细颗粒学术会议11995176～
791
4 潘庆谊1无机材料学报,1997,4(12):494～498
5 C1C1Yang,J1Y1JosefowiczandL1Alexandru1ThinSolid
Films,1980,74:117～127
8 硅酸盐通报 2001年第1期专题论文© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.netPreparationofSnO2ThinFilmsbySol2GelMethod
PanQingyi ZhangJianping DongXiaowen ChengZhixuan ShiLiyi(DepartmentofChemistry,SchoolofScience,ShanghaiUniversity,Shanghai 200072)
Abstract TheSnO2thinfilmswerepreparedbySol2Geltechniqueanddip2coatingmethodusingcolloidal
particlesderivedfromaninorganicsalt(SnCl4・5H2O)asprecursor1Well2crystallizedSnO2thinfilmswereobtainedabout600℃afterdehydration1WhenthecontentofSnO2andthepullingratearefixedthereisawelllinearrelation2
shipbetweenthethicknessofSnO2thinfilmsandthedifferentviscositiesofthedippingsolutions1Andwhenthe
contentofSnO2andPVAusedasviscosityadjustmentagentarefixedthereisalsoawelllinearrelationshipbetween
thethicknessofSnO2thinfilmsandthepullingrates1Themeanslopeofthestraightlinesis0158,whichiswellin
linewiththereportedscale1Thethickness(t)ofSnO2thinfilmsandthepullingrates(v)ofsubstratesfromdipping
solutionswerecorrelatedwithanexpressionoft≈V0158.
溶胶—凝胶法制备ZnO薄膜
溶胶—凝胶法制备ZnO薄膜
一、本文概述
本文旨在探讨溶胶-凝胶法制备ZnO薄膜的工艺及其相关特性。ZnO薄膜作为一种重要的半导体材料，在光电子器件、太阳能电池、气体传感器等领域具有广泛的应用前景。溶胶-凝胶法作为一种制备薄膜材料的常用技术，具有工艺简单、成本低廉、易于控制等优点，因此受到广大研究者的关注。
本文将首先介绍溶胶-凝胶法的基本原理和步骤，然后详细阐述制备ZnO薄膜的具体过程，包括前驱体溶液的配制、溶胶的制备、凝胶的形成以及薄膜的成膜过程。接着，我们将讨论制备过程中可能影响薄膜性能的因素，如溶胶浓度、凝胶温度、退火条件等，并通过实验验证这些因素的影响。
我们将对制备得到的ZnO薄膜进行表征和分析，包括其结构、形貌、光学性能和电学性能等方面。通过对比不同制备条件下的薄膜性能，优化制备工艺参数，为实际应用提供指导。本文的研究结果有望为ZnO薄膜的制备和应用提供有益的参考。
二、溶胶—凝胶法原理
溶胶-凝胶法（Sol-Gel）是一种湿化学方法，用于制备无机材料，特别是氧化物薄膜。该方法基于溶液中的化学反应，通过控制溶液中的化学反应条件，使溶液中的物质发生水解和缩聚反应，从而生成稳定的溶胶。随着反应的进行，溶胶中的颗粒逐渐增大并相互连接，形成三维网络结构，最终转化为凝胶。
在制备ZnO薄膜的溶胶-凝胶法中，通常使用的起始原料是锌的盐类（如硝酸锌、醋酸锌等）和溶剂（如乙醇、水等）。锌盐在溶剂中溶解形成溶液，然后通过加入水或其他催化剂引发水解反应。水解产生的锌离子与溶剂中的羟基（OH-）结合，形成氢氧化锌（Zn(OH)2）的胶体颗粒。这些胶体颗粒在溶液中均匀分散，形成溶胶。
随着反应的进行，溶胶中的氢氧化锌颗粒逐渐长大，并通过缩聚反应相互连接，形成三维的凝胶网络。凝胶网络中的空隙被溶剂填充，形成湿凝胶。湿凝胶经过陈化、干燥和热处理等步骤，去除溶剂和有机残留物，同时促进ZnO晶体的生长和结晶，最终得到ZnO薄膜。
提拉法制备TiO薄膜实验实验指导书
提拉法制备TiO2薄膜
一、实验目的
1. 了解溶胶-凝胶法（Sol-gel method）的原理和特点；
2. 掌握提拉法制备TiO2薄膜的方法。
二、实验原理
1. 溶胶-凝胶法概述
溶胶-凝胶法就是用含高化学活性组分的化合物作前驱体，在液相下将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明溶胶体系，溶胶经陈化胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。溶胶-凝胶法可以在低温下制备高纯度、粒径分布均匀、化学活性大的单组分或多组分分子级纳米催化剂，透明且稳定，本实验采用溶胶-凝胶法来制备纳米二氧化钛薄膜材料。目前利用溶胶凝胶技术制备薄膜的方法主要有3种：提拉法、旋涂法、层流法 ，这3种方法各有其特点。其中提拉法和旋涂法较为常用，可根据衬底材料的尺寸与形状以及对所制薄膜的要求而选择不同的方法。采用这几种方法制备纳米薄膜时，凝胶膜都是由于溶剂的快速蒸发而不是由于缩聚反应的不断进行形成的。然后再根据需要加热处理凝胶膜，即可得到所要求的薄膜材料。本实验选取提拉法。
2. 溶胶-凝胶法的原理
本实验制备溶胶所用的原料为钛酸丁脂(TBOT,AR.溶剂)、蒸馏水、无水乙醇(AR.先驱体)以及硝酸。反应物为Ti(O-C4H9)4和水，分相介质为C2H5OH，使Ti(O-C4H9)4在C2H5OH中水解生成Ti(OH)4，脱水后即可获得TiO2。在后续的热处理过程中，只要控制适当的温度条件和反应时间，就可以获得金红石型和锐钛型二氧化钛。
钛酸丁脂总水解反应表示为下式，水解产物为含钛离子溶胶。 Ti(OC4H9)4+4H2O=Ti(OH)4+4C4H9OH
一般认为，在含钛离子溶液中钛离子通常与其它离子相互作用形成复杂的网状基团。上述溶胶体系静置一段时间后，由于发生胶凝作用，最后形成稳定凝胶。
溶胶凝胶法制备二氧化硅反应方程式
溶胶凝胶法制备二氧化硅反应方程式
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！
Download tips: This document is carefully compiled by this editor. I hope
that after you download it, it can help you solve practical problems. The
document can be customized and modified after downloading, please adjust
and use it according to actual needs, thank you! In addition, this shop provides
you with various types of practical materials, such as educational essays, diary
appreciation, sentence excerpts, ancient poems, classic articles, topic
composition, work summary, word parsing, copy excerpts, other materials and
so on, want to know different data formats and writing methods, please pay
attention!
引言
二氧化硅（SiO2）是一种常见的无机化合物，具有广泛的应用领域，包括材料科学、化学工程、生物医学等。溶胶凝胶法是一种常用的制备二氧化硅的方法，其具有制备工艺简单、操作易行、成本较低等优点。本文将介绍溶胶凝胶法制备二氧化硅的反应方程式及其原理。
SnO2的研究

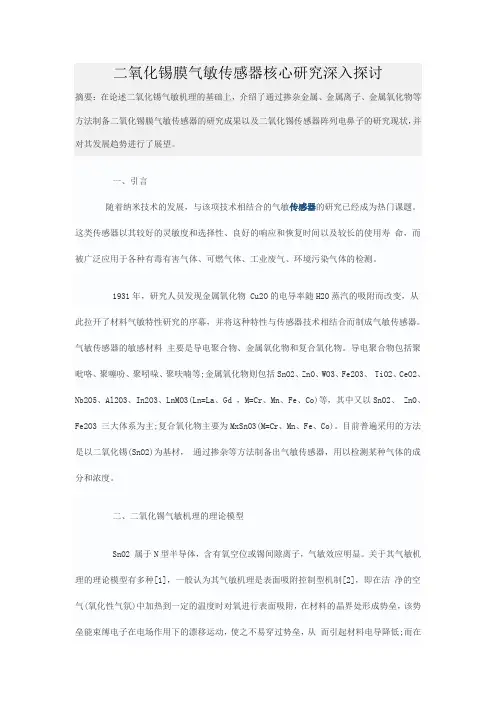

二氧化锡膜气敏传感器核心研究深入探讨
摘要：在论述二氧化锡气敏机理的基础上，介绍了通过掺杂金属、金属离子、金属氧化物等方法制备二氧化锡膜气敏传感器的研究成果以及二氧化锡传感器阵列电鼻子的研究现状，并对其发展趋势进行了展望。
一、引言
随着纳米技术的发展，与该项技术相结合的气敏传感器的研究已经成为热门课题。这类传感器以其较好的灵敏度和选择性、良好的响应和恢复时间以及较长的使用寿 命，而被广泛应用于各种有毒有害气体、可燃气体、工业废气、环境污染气体的检测。
1931年，研究人员发现金属氧化物 Cu2O的电导率随H2O蒸汽的吸附而改变，从此拉开了材料气敏特性研究的序幕，并将这种特性与传感器技术相结合而制成气敏传感器。气敏传感器的敏感材料 主要是导电聚合物、金属氧化物和复合氧化物。导电聚合物包括聚吡咯、聚噻吩、聚吲哚、聚呋喃等;金属氧化物则包括SnO2、ZnO、WO3、Fe2O3、 TiO2、CeO2、Nb2O5、Al2O3、In2O3、LnMO3(Ln=La、Gd ，M=Cr、Mn、Fe、Co)等，其中又以SnO2、 ZnO、Fe2O3 三大体系为主;复合氧化物主要为MxSnO3(M=Cr、Mn、Fe、Co)。目前普遍采用的方法是以二氧化锡(SnO2)为基材， 通过掺杂等方法制备出气敏传感器，用以检测某种气体的成分和浓度。
二、二氧化锡气敏机理的理论模型
SnO2 属于N型半导体，含有氧空位或锡间隙离子，气敏效应明显。关于其气敏机理的理论模型有多种[1]，一般认为其气敏机理是表面吸附控制型机制[2]，即在洁 净的空气(氧化性气氛)中加热到一定的温度时对氧进行表面吸附，在材料的晶界处形成势垒，该势垒能束缚电子在电场作用下的漂移运动，使之不易穿过势垒，从 而引起材料电导降低;而在还原性被测气氛中吸附被测气体并与吸附氧交换位置或发生反应，使晶界处的吸附氧脱附，致使表面势垒降低，从而引起材料电导的增 加，通过材料电导的变化来检测气体。理论模型中的一种为：
二氧化硅凝胶法
二氧化硅凝胶法
二氧化硅凝胶是一种新型的高分散、多孔、高比表面积的无机材料。它的制备方法有溶胶-凝胶法、水热法、微乳液法等多种，其中最为广泛应用的是溶胶-凝胶法。下面将对二氧化硅凝胶法进行详细介绍。
1、制备原料
制备二氧化硅凝胶的原料主要有硅酸钠、硅酸铵、正硅酸四乙酯等。其中，硅酸钠是最常用的一种原料，因为它容易获得且价格相对较低。
2、溶解硅酸钠
将硅酸钠用去离子水溶解，然后在搅拌的过程中逐渐加入稀盐酸（pH值降至2左右），使得硅酸钠分解为硅酸、钠离子和水，同时产生大量的Si(OH)4。过量的盐酸可以退火时蒸发掉。
3、稳定硅酸
将溶解后的硅酸用乙醇进行稳定，然后放在室温下1-2小时，可使得硅酸缓慢水解，生成二氧化硅凝胶的前驱体Si(OR)4。硅酸与乙醇组成的溶液称为“溶胶”。
4、生成凝胶
将溶胶放在加热器中，先用低温预留出水分，然后在较高的温度下逐渐蒸发，使得溶胶内的水分蒸发，水解的Si(OR)4逐渐缩合生成凝胶，这个过程叫做“凝胶化”。凝胶内部的结构相对松弛，表面积很大，而且具有相当程度的孔隙度和孔径分布，在多种领域有广泛应用。
5、干燥
凝胶化完成后，需要将凝胶干燥，使得凝胶中的水分全部去除。常见的干燥方法有空气干燥法、真空干燥法和超临界流体干燥法等。其中，超临界流体干燥法是最为高效的一种干燥方法，可以获得高纯度、大比表面积的二氧化硅凝胶。
二氧化硅凝胶因其高比表面积和多孔性，在很多领域都得到了广泛应用。比如，它可以用于分离纯化化学品、制备催化剂、制备各类传感器、制备生物载体和控制水分子的吸附和释放等。在纳米技术和生物技术的快速发展中，二氧化硅凝胶也有着广阔的应用前景。

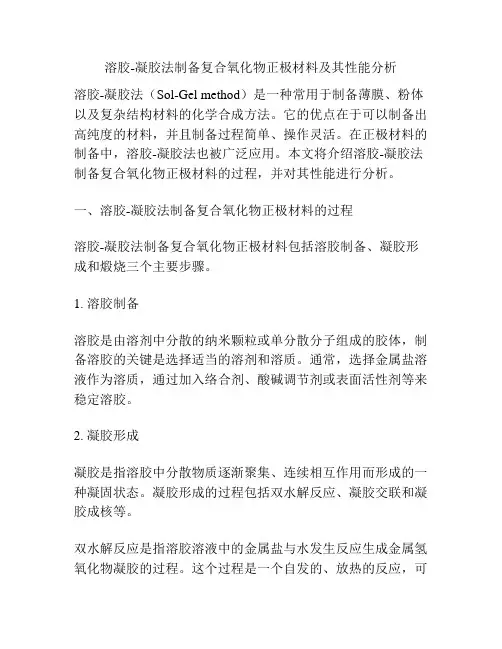

溶胶-凝胶法制备复合氧化物正极材料及其性能分析
溶胶-凝胶法制备复合氧化物正极材料及其性能分析
溶胶-凝胶法（Sol-Gel method）是一种常用于制备薄膜、粉体以及复杂结构材料的化学合成方法。它的优点在于可以制备出高纯度的材料，并且制备过程简单、操作灵活。在正极材料的制备中，溶胶-凝胶法也被广泛应用。本文将介绍溶胶-凝胶法制备复合氧化物正极材料的过程，并对其性能进行分析。
一、溶胶-凝胶法制备复合氧化物正极材料的过程
溶胶-凝胶法制备复合氧化物正极材料包括溶胶制备、凝胶形成和煅烧三个主要步骤。
1. 溶胶制备
溶胶是由溶剂中分散的纳米颗粒或单分散分子组成的胶体，制备溶胶的关键是选择适当的溶剂和溶质。通常，选择金属盐溶液作为溶质，通过加入络合剂、酸碱调节剂或表面活性剂等来稳定溶胶。
2. 凝胶形成
凝胶是指溶胶中分散物质逐渐聚集、连续相互作用而形成的一种凝固状态。凝胶形成的过程包括双水解反应、凝胶交联和凝胶成核等。
双水解反应是指溶胶溶液中的金属盐与水发生反应生成金属氢氧化物凝胶的过程。这个过程是一个自发的、放热的反应，可以通过控制反应时间和温度来调节凝胶体系的物理化学性质。
凝胶交联是指凝胶形成后，通过加入交联剂或通过调节温度、pH值等条件来使凝胶体系更加稳定。交联剂可以使凝胶体系具有较高的稳定性和强度，从而提高材料的性能。
凝胶成核是凝胶形成过程中的关键步骤，它决定了凝胶体系中的孔隙结构和分散相的形态。成核的方式主要有两种：均匀成核和不均匀成核。均匀成核是指凝胶体系中的成核物质分布均匀，可以形成均匀分散的纳米颗粒。不均匀成核则是指凝胶体系中的成核物质不均匀存在，形成不均一的凝胶体系。
3. 煅烧
煅烧是将凝胶体系转化为氧化物材料的过程。在煅烧过程中，凝胶体系会发生结构重排和结晶等变化，形成稳定的氧化物相。煅烧过程的条件（温度、时间等）会对材料的物理化学性质产生重要影响。
二、复合氧化物正极材料的性能分析
溶胶-凝胶法制备的复合氧化物正极材料具有以下性能特点：
二氧化锡溶胶的制备
二氧化锡溶胶的制备
二氧化锡溶胶是一种具有高度分散性、高比表面积和可控颗粒大小的纳米材料。它在催化、光催化、气敏、热敏、光伏、生物医药等领域具有广泛的应用前景。本文将介绍二氧化锡溶胶的制备方法、影响制备过程的因素以及二氧化锡溶胶的应用前景。
二氧化锡溶胶的制备方法
制备二氧化锡溶胶的方法主要包括化学还原法、溶剂热法、水热法、微波辅助法等。其中，化学还原法是最常用的制备方法之一。
化学还原法：通过将柠檬酸钠、碳酸钠等还原剂加入含有氯化锡酸的水溶液中，调节反应温度、pH值等条件，使氯化锡酸被还原成二氧化锡，最终形成二氧化锡溶胶。
溶剂热法：将二氧化锡和乙二醇等有机溶剂混合，加热至一定温度下，控制反应时间和溶剂比例，使二氧化锡逐渐形成溶胶。
水热法：将金属锡和氢氧化钠等反应物加入水中，在高温高压的条件下，等待反应进行。最终，逐渐形成二氧化锡溶胶。 以上三种方法均能够制备高质量的二氧化锡溶胶。不同制备方法具有不同的优缺点，需要根据实际需求进行选择。
影响二氧化锡溶胶制备的因素
影响二氧化锡溶胶制备的因素主要包括反应温度、pH值、还原剂种类和添加量、反应时间等。
反应温度：反应温度是影响二氧化锡溶胶形成的重要因素。在化学还原法中，通常将反应温度设定在70-90℃。在溶剂热法中，反应温度一般在150-200℃。充分考虑到反应中原料的特性，然后根据求得的反应热特性进行合理设定。
pH值：其中对于溶液的酸碱度是需要进行控制的，pH值过高或过低都会影响二氧化锡溶胶的制备。在制备过程中，要根据反应体系的需求进行调整。
还原剂种类和添加量：化学反应中，还原剂的种类和添加量都会对制备二氧化锡溶胶的质量产生一定影响。锡离子的还原剂有很多，其中还原效果较好的还原剂如柠檬酸钠和碳酸钠。在制备过程中，需要根据反应物质性质的特点而相应调整还原剂的配方。
反应时间：在制备二氧化锡溶胶时，反应时间对制备的质量也会产生影响。具体反应时间需要根据实验室条件等进行合理的调整，通常情况下反应时间为2-4小时。 二氧化锡溶胶的应用前景
溶胶-凝胶法制备掺氟二氧化锡
景德镇陶瓷学院
测试技术综合性实验
题目：溶胶-凝胶法制备掺氟二氧化锡
（FTO）透明导电薄膜
学 号：
姓 名：
院 （系）：
专 业：
指导教师：
二○一○ 年 十二月
溶胶-凝胶法制备掺氟二氧化锡（FTO）透明导电薄膜
摘要
透明导电薄膜是一种重要的光电材料,透明导电薄膜既有高导电性，又在可见光范围内有很高的透光性，在光电产业中有着很高的应用前景,己经成为微电子学、光电子学、磁电子学、材料表面改性、传感器、太阳能利用、液晶显示等新兴交叉科学的重要材料基础。透明导电薄膜本身具有高的载流子浓度，是电的良导体;并在不同的电磁波频率范围内具有光选择性，它会反射红外光，并吸收紫外光，又使可见光穿透。由于具有这些优异的特性，使其在太阳能电池、液晶显示器、气体传感器、飞机和汽车导热窗玻璃(防雾和防结冰)等领域得到广泛应用。透明导电薄膜的质量主要体现在薄膜的结构、表面形貌、在其可见光区的透射率和电阻率。FTO即SnO2掺杂F的透明导电薄膜材料，因其具有良好的透光率，导电性等光电特性，现今已愈来愈受到导电薄膜界的重视。本文以溶胶一凝胶法制备出FTO透明导电薄膜。经XRD分析表明，FTO薄膜为四方金红石结构，其晶格常数为:a=0.4738nm，c=0.3191nm，晶粒大小为40.5nm. 扫描电镜拍照了它的表观形貌,如图4所示。从图4中看出,膜表面由均匀致密的晶粒组成。
关键词：二氧化锡 FTO薄膜 溶胶-凝胶法 透明导电薄膜
1前言
综述国内外关于氧化锡透明导电薄膜制备的有关文献，掺氟氧化锡薄膜的制备主要是以喷涂、高温热分解、CVD等方法为主，氟源主要是NH4F或HF，用溶胶一凝胶法的很少，原因在于掺杂剂的选择非常困难，尤其对于无机盐溶胶一凝胶法来说更是如此，如何选择掺杂剂使得在能够有效掺杂的条件下不影响薄膜的质量，应该是溶胶一凝胶法法制备FTO薄膜的首要问题。
溶胶-凝胶制备工艺
溶胶-凝胶制备工艺
引 言
二氧化锡（Si02）薄膜具有高导电率、高透明度、化学性能稳定等独特的优
点，广泛应用于光电材料、太阳能电池、气体传感器等方面。可做透明电极、带
电防护膜、微波反射膜等。二氧化锡薄膜的性能依赖于制备方法。采用喷涂、
CVD、电蒸发、溅射等方法制备二氧化锡薄膜等工作已有不少报道，它们各有
优点，但均需昂贵的设备。采用溶胶-凝胶技术制备二氧化锡薄膜，既具有低温
操作的优点，又可严格控制掺杂量的准确性，而且还克服了其它方法在制备较大
面积薄膜时的困难，因此该法方法简单，易于实施。
纯二氧化锡（Si02）薄膜的制备
1、溶胶的制备
首先将一定质量的SnCl2•2H2O溶于无水乙醇中，加热搅拌至75℃左右后搅
拌5小时，蒸发溶液从而控制Sn2+的浓度为0.57mol/L。溶胶的浓度对本实验起
着重要的作用，溶胶浓度太低，会使SnO2中的颗粒不能连接成片从而无法形成
薄膜，而浓度过高则无法形成稳定的溶胶，因此采用0.57mol/L作为溶胶的浓度。
2、提拉镀膜
将上述所得溶胶和丙三醇以12：1的体积混合均匀后得到镀膜溶液。将印有
叉指电极且经过严格清洗的氧化铝基片浸入镀膜溶液中30秒，然后垂直提拉基
片，平放。待湿膜在空气中水解一段时间后，在100～120℃下热处理15分钟。
重复以上浸入，提拉，凝胶化步骤若干次。
溶胶中加入丙三醇的目的是为了防止薄膜开裂。丙三醇是一种较强的极性分
子，容易被极性的胶体颗粒吸附，而且它的3个羟基都可以形成氢键，因此在溶
胶颗粒外部形成了一个由丙三醇分子以及水分子组成的“溶剂化层”，阻碍了颗
粒的团聚，提高了溶胶的稳定性。另外，丙三醇能够降低涂层的干燥速度，使溶
胶颗粒有充分的时间进行重排，释放涂层中的张力，能够解决薄膜容易在干燥和
热处理过程中开裂的问题。但是，丙三醇加入量也不能太大，否则会因为过度稀
释溶胶而无法成膜。
3、薄膜的烧结
在烧结过程中，为防止薄膜的开裂，需降低其低温区的升温速率。为使有机
溶胶-凝胶法制备SnO2：Sb光学薄膜
中国陶瓷工业 ２０１１年６月第１８卷第３期 ＣＨＩＮＡ ＣＥＲＡＭＩＣ ＩＮＤＵＳＴＲＹ Ｊｕｎ．２０１１ Ｖｏ１．１８。Ｎｏ．３
文章编号：１００６—２８７４（２０１ １）０３－０００５－０３
溶胶一凝胶法制备ＳｎＯ２：Ｓｂ光学薄膜
黄伟胜
（广东河源万峰陶瓷有限公司，广东河源５２８０６１）
摘要以无机金属盐氯化亚锡（ｓｎｃｌ２・２Ｈ２０）和三氯化锑（ＳｂＣＩ３）为原料，用溶胶一凝胶法制备了掺锑与不掺锑的二氧化锡低辐
射镀膜玻璃。研究了掺杂量、涂覆层数、热处理制度对制得的镀膜玻璃透光率的影响规律，并利用ＸＲＤ测定了薄膜的微
结构。
关键词低辐射镀膜玻璃；溶胶一凝胶；透光率；二氧化锡光学薄膜
中图分类号：－『．Ｑ１７４．７５ 文献标识码：Ａ
０引言
掺杂ＳｎＯ 薄膜是一种极具应用价值和潜力的薄膜材料，
由于同时具有良好的光透过性和导电特性，它在建筑玻璃、液
晶显示器、透明电极以及太阳能利用等领域得到了广泛的应
用『１１。掺杂ｓｎ（）２薄膜涂覆在普通窗玻璃表面即制得了我们通
常所说的低辐射玻璃，此类玻璃在保证充足阳光透射到室内
的同时还能有效阻挡近红外热辐射，从而具有优异的节能效
果。近年来，此类玻璃得到了大力推广嘲。本实验以廉价的无机
金属盐为原料，用溶胶一凝胶法制备了透光性（紫外、可见光
范围）较好，又具有一定导电性能的掺锑与不掺锑的ＳｎＯ 镀
膜玻璃。
１实验过程
１．１样品制备
将清洗干净的玻璃片放入配制好的掺杂锑的锡溶胶中，
浸泡２ｍｉｎ，以３ｃｒｒｄｍｉｎ的提拉速度将玻片平稳拉上来，玻璃
两面均粘附一层液膜。然后将镀膜后的玻片移入马弗炉在
１００ｏＣ干燥３０ｍｉｎ，再以３￣Ｃ／ｍｉｎ的升温速率升温，２５０ｏｃ保
温，以５￣Ｃ／ｍｉｎ的升温速率升至最高烧成温度，冷却后即得所
需要的样品 。
１．２性能测试
膜的附着力和刻划硬度用胶带纸和不同硬度（Ｈ１一Ｈ６）的
铅笔；物相分析用日本理学Ｄ／ｍａｘ一３ｃ自动ｘ一射线衍射仪；
