断路器手车电动操作

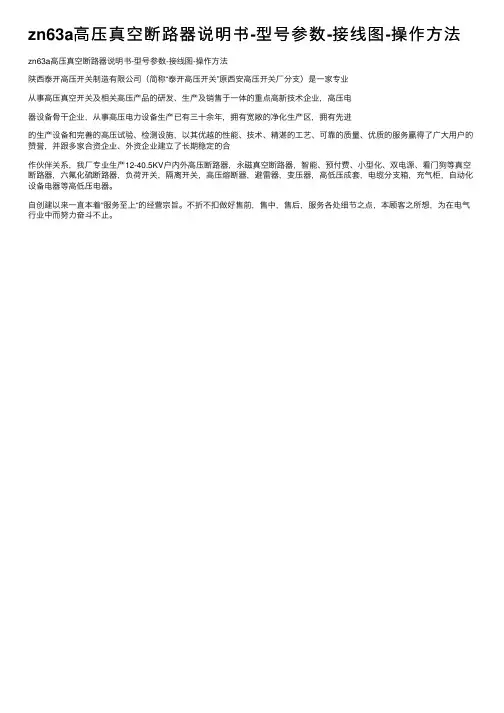

zn63a高压真空断路器说明书-型号参数-接线图-操作方法
zn63a⾼压真空断路器说明书-型号参数-接线图-操作⽅法
zn63a⾼压真空断路器说明书-型号参数-接线图-操作⽅法
陕西泰开⾼压开关制造有限公司（简称“泰开⾼压开关”原西安⾼压开关⼚分⽀）是⼀家专业
从事⾼压真空开关及相关⾼压产品的研发、⽣产及销售于⼀体的重点⾼新技术企业，⾼压电
器设备⾻⼲企业，从事⾼压电⼒设备⽣产已有三⼗余年，拥有宽敞的净化⽣产区，拥有先进
的⽣产设备和完善的⾼压试验、检测设施，以其优越的性能、技术、精湛的⼯艺、可靠的质量、优质的服务赢得了⼴⼤⽤户的赞誉，并跟多家合资企业、外资企业建⽴了长期稳定的合
作伙伴关系，我⼚专业⽣产12-40.5KV户内外⾼压断路器，永磁真空断路器，智能、预付费、⼩型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，⾼压熔断器，避雷器，变压器，⾼低压成套，电缆分⽀箱，充⽓柜，⾃动化设备电器等⾼低压电器。
⾃创建以来⼀直本着“服务⾄上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电⽓⾏业中⽽努⼒奋⽃不⽌。
陕西泰开⾼压开关⼚是中国⾼压开关⾏业定点⽣产⼚家，已成为我国⾼压开关设备的研发和
⽣产基地，特别在城⽹、农⽹改造和电站改造中⼀站式供应单位，是国家经贸委城乡电⽹建设、改造所需设备***的⽣产企业，坚持⾛⾼新技术之路，坚持⾼新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，⾼压智能双电源⾃动转换装置等，并针对智能
电⽹的新要求，⾼压断路器本体能更快速地动作，具有更⼩的分散性、更⾼的可靠性，终达到同步关合的要求，⽽随着我国电⽹不断扩⼤及⽤电负荷的迅猛增长，原有10KV电压等级
配电⽹难以满⾜供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在⼩
型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电⼒设备市场导向的分析，继续并努⼒开发⾼新产品。
检查断路器有⽆损坏，如有损坏请停⽌使⽤。b、清除脏污，尤其是绝缘表⾯，由于运输过程或储存过程造成的脏污会影响产品绝缘
ZN63A-12真空断路器
ZN63A-12真空断路器
ZN63A-12户内高压真空断路器
一 . 概述
ZN63A-12型户内高压真空断路器是三相交流50Hz,额定电压为
12kV的户内装置，可供工矿、企业、发电厂及变电站作电气设施的控
制和保护之用。ZN63A-12型户内高压真空断路器既可装入手车式开 关柜,也可装入固定式开关柜。该断路器具有寿命长、维护简单、无 污染、无爆炸危险，噪音低等优点，并且适应于频繁操作等比较苛刻 的工作条件。
1. 产品型号、名称及含义Z N 63A - 12 / - - -户内
交流高压真空断路器
额定短路开断电流（kA）
额定电流（A）
额定电压（kV）
设计序号
户内型
真空断路器
在行业上，此产品原使用型号为VS1。
2. 产品设计优点
l产品符合GB1984、DL/T403、IEC56等标准规定
l机械耐久性和电气耐久性 在额定电流下，机械寿命高达30000次
在额定短路电流下，开断次数高达50次
l维护量最少
通常仅需对操作机构做少量清扫或润滑
l完整的产品系列
额定电流从630A到4000A
额定短路开断电流从20kA到50kA
l产品系列性、通用性好，用户维护使用方便
l产品出厂前全部依据可靠性原理进行500次机械磨合，保证产 品的可靠性l向用户提供优秀的售后服务
3. 断路器主要的技术参数，见表1：
表1
序号1 2
额定电压额定绝缘水平
1min工频耐受电压冲击耐受电压
3 4 5 6 7 8
额定电流额定短路开断电流额定短路关合电流（峰值）额定动 稳定电流（峰值）额定热稳定电流（有效值）额定短路开断31.5kA电流
开断次数40kA
50kA 额定热稳定时间额定操作顺序
31.5kA
机械寿命40kA
50kA
额定单个电容器组开断电流额定背对背电容器组开断电流
次 s kA A kV 75
630 1000 1250 1600 2000 2500 3150 4000
断路器及图示介绍
断路器按其使用范围分为高压断路器,和低压断路器,高低压界线划分比较模糊,一般将3kV以上的成为高压电器;
低压断路器又称自动开关,它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器;它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合;而且在分断故障电流后一般不需要变更零部件,一获得了广泛的应用;
分类：
按操作方式分有：电动操作、储能操作和手动操作;
按结构分有：万能式和塑壳式;
按使用类别分有：选择型和非选择型;
按灭弧介质分有：油浸式、真空式和空气式;
按动作速度分有：快速型和普通型;
按极数分有：单级、二级、三级和四级等;
按安装方式分有：插入式、固定式和抽屉式等;
高压断路器或称高压开关是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多,按其灭弧的不同,可分为：油断路器多油断路器、少油断路器、六氟化硫断路器SF6断路器、真空断路器、压缩空气断路器等
高压开关
额定电压1kV及以上主要用于开断和关合导电回路的电器;
高压负荷开关
高压负荷开关是一种功能介于和之间的电器,高压负荷开关常与串联配合使用；用于控制电力变压器;高压负荷开关具有简单的灭弧装置,因为能通断一定的负荷电流和过负荷电流;但是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护;
功能
在规定的使用条件下,可以接通和断开一定容量的空载变压器室内315KVA,室外500KVA；可以接通和断开一定长度的空载架空线路室内5KM,室外10KM；可以接通和断开一定长度的空载电缆线路;
RMVS1说明书
RMVS1-12kV-1断路器类
RMW1
RMW2
RMM1
RMM1L
RMM2/RMM2L
RMM3
RMC1
RMC2
RMVS1
RMV1RMVS1-12kV系列户内高压真空断路器
RMVS1简介
基本技术参数
外形及安装尺寸
断路器内部电路图
RMVS1-12中压真空开关辅助手车方案
RMVS1-12固封极柱式户内高压真空断路器
RMVS1手车式户内高压真空断路器接地方式
订货须知RMVS1-12kV-2
RMVS1-12kV-6
RMVS1-12kV-7
RMVS1-12kV-11
RMVS1-12kV-13
RMVS1-12kV-15
RMVS1-12kV-17
RMVS1-12kV-18目 录断路器类
RMVS1-12kV-2RMW1
RMW2
RMM1
RMM1L
RMM2/RMM2L
RMM3
RMC1
RMC2
RMVS1
RMV1RMVS1简介
上联牌RMVS1(即ZN63A)真空断路器是户内高压开关设备，它符合GB1984-2003《高压交
流断路器》、DL/T403-2000《12~40.5kV高压真空断路器订货技术条件》、JB3855-1996
《3.6~40.5kV户内交流高压真空断路器》以及IEC62271-100：2001《高压交流断路器》等
标准的规定。在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、
可靠地运行于相应电压等级的电网中。
该产品可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达20,000
次，满容量短路电流开断次数可达50次。
RMVS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
它在开关柜内的安装形式既可以是固定式，也可以是可抽出式，还可安装在框架上使用。概 述
按GB1984-2003最新国家标准通过了国家高压电器质量监督检测中心全部型式试验。
基本短路电流开断（即电寿命考核）次数达274次。
在预期的短路电流开断次数期间，不需维修（31.5kA ，E2级）。
在容性电流开断过程中具有非常低的重击穿概率（C2级）
KYN28-12小车开关说明书
KYN28-12（GZSI-12Z）型铠装中置式金属封闭开关设备
一 产品概述及适用范围
KYN28-12铠装中置式金属封闭开关设备（以下简称开关柜）是一开电气成套公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备， 如 KYN1-10、JYN2-10、GBC-10等系列产品。其产品具有以下明显优点：
1.1 产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。
1.2 本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28），以取代国外同类产品。
1.3 无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。并且具有完善、可靠的防误操作功能。
二 正常使用条件
2.1 周围空气温度：上限+40℃、下限-10℃
2.2 相对湿度：日平均不大于95%，月平均值不大于90%
2.3 海拔高度：不超过1000m
2.4 地震烈度不超过8度
断路器及图示
断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。
低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。
分类：
按操作方式分有：电动操作、储能操作和手动操作。
按结构分有：万能式和塑壳式。
按使用类别分有：选择型和非选择型。
按灭弧介质分有：油浸式、真空式和空气式。
按动作速度分有：快速型和普通型。
按极数分有：单级、二级、三级和四级等。
按安装方式分有：插入式、固定式和抽屉式等。
高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等
高压开关
额定电压1kV及以上主要用于开断和关合导电回路的电器。
高压负荷开关
高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
功能
在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。
智能变电站10kV开关柜断路器手车电动操作注意事项
0引言
10kV金属封密开关柜断路器手车常规的操作方法是把操作手柄插入丝杆操作孔，顺时针摇动摇把使手车从试验位置推进到工作位置，从工作位置退出到试验位置则需逆时针摇动摇把。断路器手车摇进或摇出通常是20圈，手柄力矩小于25N/m。当断路器手车到达工作位置时，底盘辅助开关触点闭合，开关柜门板状态指示灯显示出手车在工作位置；当手车退出到达试验位置时，底盘辅助开关触点闭合，开关柜门板状态指示灯显示出手车在试验位置。由于智能变电站要求顺序化操作，包括断路器手车也必须有顺控功能，因此断路器手车必须增加电动操作功能。
1断路器手车电动操作方法
断路器手车电动操作增加电机如图1所示，电机装设于断路器左侧.通过控制电机的正反向转动，达到手车电动摇进或摇出的目的。
图1断路器手车增加电机
1.1手车电动就地推进操作顺序
操作闭锁电气回路如图2所示。远方/就地转换开关SS32投在就地位置，其触点5-6接通，投入五防开关RL，就地合闸开关SS35触点3-4接通，小车驱动数字控制单元得电后，电机正向转动，齿轮带动丝杆使手车由试验位置推进到工作位置。
KB2—接地开关位置继电器常开触点；BE1—接地开关手动/电动开关常闭触点；
BB2—断路器辅助开关常闭触点；BOB1—断路器门闭锁触点
图2断路器手车电动操作闭锁回路
1.2手车电动就地退出操作
远方/就地转换开关SS32投在就地位置,其触点5-6接通，投入五防开关RL，就地分闸开关SS35触点1-2接通，小车驱动数字控制单元得电后，电机反向转动，齿轮带动丝杆使手车由工作位置退出到试验位置。
1.3手车电动远方推进操作
远方/就地转换开关投在远方位置,其触点7-8接通，投入遥控压板XLB，电源通过保护装置A51的BO603-604模块，使手车驱动数字控制单元得电后，电机正向转动，齿轮带动丝杆使手车由试验位置推进到工作位置。
1.4手车电动远方退出操作
远方/就地转换开关SS32投在远方位置,其触点7-8接通，投入遥控压板XLB，电源通过保护装置A51的BO601-602模块，使手车驱动数字控制单元得电后，电机反向转动，齿轮带动丝杆使手车由工作位置退出到试验位置。
手车式断路器机械工作原理
手车式断路器机械工作原理
手车式断路器的机械工作原理主要包括以下几个步骤：
1. 手动操作：通过手动把手将断路器手车抬起，将其与固定位置的底座分离。
2. 脱扣机构：当手车抬起时，脱扣机构会解开断路器主触头和固定触头之间的电气连接。
3. 弹簧系统：手车式断路器内部设有弹簧系统，这些弹簧会在手车抬起后储存能量。断开电路时，弹簧的储能会被释放，并推动手车迅速移向断开位置。
4. 电弧灭除：一旦手车移动到断开位置，它会接触到电弧切割装置。这个装置会将电弧切割并冷却约束在可控的范围内。
5. 联锁机构：手车式断路器通常还带有联锁机构，用于确保手车在闭合位置时不能被打开，以防止错误操作。
综上所述，手车式断路器的机械工作原理是通过手动操作将手车抬起，解开电气连接，并利用弹簧系统的储能推动手车移动到断开位置，最后通过电弧切割装置切断电弧并冷却，实现断开电路的功能。
中置柜的断路器手车是怎么进行操作和联锁的
1 中置柜的断路器手车是怎么进行操作和联锁的
中置柜断路器手车的有着十分严峻的操作次第和五防联锁央求。
中置柜断路器手车的操作次第：
1、断路器修补后由专用小车送至断路器室旁，调整好小车托板的的方位，使其与断路器室底面处于同一平面。
2、双手按住底盘联锁凭据，使联锁侧的卡舌缩进孔中，然后用力向内推，直至卡舌抵达定位口，松手让卡舌卡进定位孔（不能用力猛推，避免让卡舌变形或是底盘变形）。
3、开端滚不坚决把，使断路器小车逐步跋涉，先到实验方位，实验方位能够进行模仿分合闸操作，能够对二次回路进行查看。
4、在小车跋涉的进程中，合闸按钮被锁死，断路器是不能进行合闸操作，当小车作业到合闸方位时，合闸锁扣解开，才调够进行合闸操作。
当接地开关处在合闸方位时,接地开关主轴联锁安排中的推杆被推入柜中的手车导轨上,所以所配断路器手车不能被推动柜内。
当手车在柜体的作业方位合闸后,在底盘车内部的闭锁电磁铁被 2 断定在丝杠上,而不会被拉动.以避免带负荷误拉断路器手车。
关于电缆进线柜;母线分段柜和所用变计划,因为进线电缆侧带电,下门上装电磁锁,来保证在电缆侧带电时不能进入电缆室。
经过设备在面板上的防误型改换开关(带红绿牌),能够避免误分误合断路器。
断路器手车在作业方位合闸后,出线侧带电,此刻接地开关不能合闸.接地开关主轴联锁安排中的推杆被阻遏,其操作手柄无法操作接地开关主轴。
手车开关
表示断路器是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性.这个坏了可以换上备用的手车。
一般手车有三个工作位:1.运行位:2.试验位:3.检修位.
1、检修位置，就是把断路器拉出柜外，这点清楚，不拉出来如何检修；
2、试验位置，把断路器拉到断路器可动作，但断路器与一次系统是脱离的，且是安全脱离的，就是一次触头间能保证安全距离的位置，二次插头还插在插座上，只要一合操作电源，就可以试验二次回路和断路器动作是否正常；
3、工作位置（热备用），开关柜所有元器件都处于工作状态，只是断路器没有合闸；这种状态叫热备用，马上需要合闸的线路应放在热备用，自动合闸的也需要放在热备用，现场按钮操作启动的电机开关也需要放在热备用（对现场操作人员来说，这台电机已送电，只是还没启动）。
4、冷备用状态：断路器放在试验位置，二次插头没插上。这种状态是“这个回路暂时不用”。
手车一般是指手车开关、开关和道闸是一个整体。一般用手车开关可以有一下几个位置：
1、工作位置（道闸触头和母线接触上）
2、试验位置，就是平时对该开关做保护校验时候的位置，此时，道闸触头和母线不接触，但是开关可以拉合，因为此时开关柜内的二次插头还是插在开关上的
3、检修位置（将手车开关整体拉出，开关此时不能通过二次回路拉合，开关柜内二次插头和开关本身断开，当然，刀闸也是不和母线接触的)
