机械系统动力学作业---平面二自由度机械臂运动学分析
平面二自由度机械臂动力学分析
[摘要] 机器臂是一个非线性的复杂动力学系统。动力学问题的求解比较困难，而且需要较长的运算时间，因此，这里主要对平面二自由度机械臂进行动力学研究。本文采用拉格朗日方程在多刚体系统动力学的应用方法分析平面二自由度机械臂的正向动力学。经过研究得出平面二自由度机械臂的动力学方程，为后续更深入研究做铺垫。
[关键字] 平面二自由度 机械臂 动力学 拉格朗日方程
一、介绍
机器人是一个非线性的复杂动力学系统。动力学问题的求解比较困难，而且需要较长的运算时间，因此，简化解的过程，最大限度地减少工业机器人动力学在线计算的时间是一个受到关注的研究课题。
机器人动力学问题有两类：
(1) 给出已知的轨迹点上的，即机器人关节位置、速度和加速度，求相应的关节力矩向量Qr。这对实现机器人动态控制是相当有用的。
(2) 已知关节驱动力矩，求机器人系统相应的各瞬时的运动。也就是说，给出关节力矩向量τ，求机器人所产生的运动。这对模拟机器人的运动是非常有用的。
二、二自由度机器臂动力学方程的推导过程
机器人是结构复杂的连杆系统，一般采用齐次变换的方法，用拉格朗日方程建立其系统动力学方程，对其位姿和运动状态进行描述。机器人动力学方程的具体推导过程如下：
(1) 选取坐标系，选定完全而且独立的广义关节变量θr ，r=1, 2,…, n。
(2) 选定相应关节上的广义力Fr：当θr是位移变量时，Fr为力；当θr是角度变量时，Fr为力矩。
(3) 求出机器人各构件的动能和势能，构造拉格朗日函数。
(4) 代入拉格朗日方程求得机器人系统的动力学方程。
下面以图1所示说明机器人二自由度机械臂动力学方程的推导过程。
1、分别求出两杆的动能和势能
设θ1、θ2 是广义坐标，Q1、Q2是广义力。两个杆的动能和势能分别为：
式中，是杆1质心C1（,）的速度向量，是杆2质心C1（,）的速度向量。它们可以根据质心C1、C2的位置方程导出
2、分别求出两杆的速度、
3、代入拉格朗日方程求得机械臂动力学方程
根据具有完整理想约束的有N个广义坐标系统的拉格朗日方程
式中qr——第r个广义坐标；E——系统动能；U——系统势能；Qr——对第r个广义坐标的广义力。
该问题的为二自由度的动力学研究，则n=2，且由于势能函数U与广义速度无关，即
由（1-5）式可写成：
在这个研究中拉格朗日算子为：
代入式（1-6）导出相应的式子，最后整理成
式中
式(1-7)就是操作臂在关节空间的动力学方程的一般结构形式，它反映了关节力矩与关节变量、速度、加速度之间的函数关系。对于n个关节的操作臂，M(θ)是n×n的正定对称矩阵，是θ的函数，称为操作臂的惯性矩阵；是n×1的离心力和科氏力矢量；g(θ)是n×1的重力矢量，与操作臂的形位θ有关。
4、操作空间动力学方程
与关节空间动力学方程相对应，在笛卡儿操作空间中可以用直角坐标变量即末端操作器位姿的矢量X表示机器人动力学方程。因此，操作力F与末端加速度之间的关系可表示为
式中：分别为操作空间惯性矩阵、离心力和科氏力矢量、重力矢量，它们都是在操作空间中表示的；F是广义操作力矢量。
关节空间动力学方程和操作空间动力学方程之间的对应关系可以通过广义操作力F与广义关节力Qr之间的关系
和操作空间与关节空间之间的速度、加速度的关系式(1-10)求出。

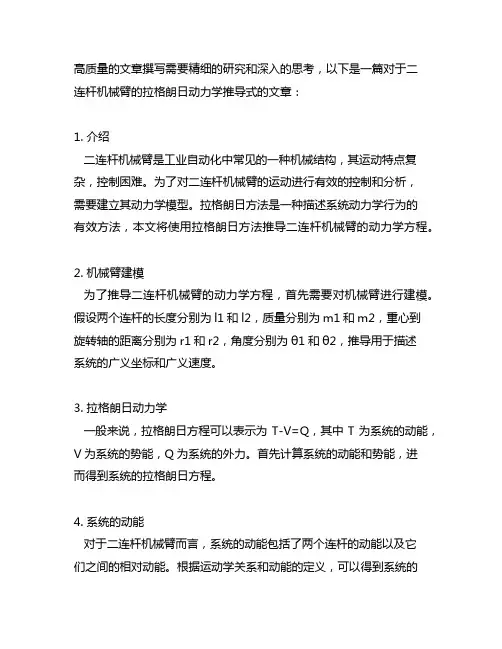

二连杆机械臂的拉格朗日动力学推导式
高质量的文章撰写需要精细的研究和深入的思考，以下是一篇对于二连杆机械臂的拉格朗日动力学推导式的文章：
1. 介绍
二连杆机械臂是工业自动化中常见的一种机械结构，其运动特点复杂，控制困难。为了对二连杆机械臂的运动进行有效的控制和分析，需要建立其动力学模型。拉格朗日方法是一种描述系统动力学行为的有效方法，本文将使用拉格朗日方法推导二连杆机械臂的动力学方程。
2. 机械臂建模
为了推导二连杆机械臂的动力学方程，首先需要对机械臂进行建模。假设两个连杆的长度分别为l1和l2，质量分别为m1和m2，重心到旋转轴的距离分别为r1和r2，角度分别为θ1和θ2，推导用于描述系统的广义坐标和广义速度。
3. 拉格朗日动力学
一般来说，拉格朗日方程可以表示为T-V=Q，其中T为系统的动能，V为系统的势能，Q为系统的外力。首先计算系统的动能和势能，进而得到系统的拉格朗日方程。
4. 系统的动能
对于二连杆机械臂而言，系统的动能包括了两个连杆的动能以及它们之间的相对动能。根据运动学关系和动能的定义，可以得到系统的动能表达式。
5. 系统的势能
与系统的动能类似，系统的势能也需要考虑两个连杆的势能以及它们之间的相对势能。根据重力势能的定义和相对位置关系，可以得到系统的势能表达式。
6. 系统的拉格朗日方程
将系统的动能和势能代入拉格朗日方程中，可以得到描述系统动力学行为的拉格朗日方程。在此过程中，需要注意计算各项的偏导，并且考虑到其中一些项可能是不显式的。
7. 系统的控制
通过建立系统的动力学方程，可以对二连杆机械臂的控制进行分析和设计。可以通过对拉格朗日方程进行求解，得到系统的运动方程，并设计合适的控制器实现对机械臂的控制。
8. 结论
通过本文对二连杆机械臂的拉格朗日动力学推导式的分析，可以得到系统的动力学方程，这对于机械臂的控制和设计具有重要意义。在未来的研究和应用中，可以在此基础上进行更深入的分析和探索。

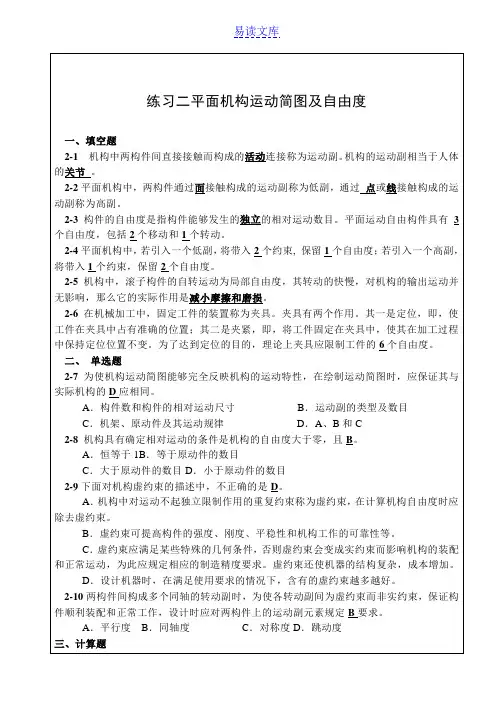

2平面机构运动简图及自由度-解答
易读文库
练习二平面机构运动简图及自由度
一、填空题
2-1 机构中两构件间直接接触而构成的活动连接称为运动副。机构的运动副相当于人体的关节 。
2-2平面机构中，两构件通过面接触构成的运动副称为低副，通过 点或线接触构成的运动副称为高副。
2-3构件的自由度是指构件能够发生的独立的相对运动数目。平面运动自由构件具有3个自由度，包括2个移动和1个转动。
2-4平面机构中，若引入一个低副，将带入2个约束, 保留1个自由度；若引入一个高副，将带入1个约束，保留2个自由度。
2-5机构中，滚子构件的自转运动为局部自由度，其转动的快慢，对机构的输出运动并无影响，那么它的实际作用是减小摩擦和磨损。
2-6在机械加工中，固定工件的装置称为夹具。夹具有两个作用。其一是定位，即，使工件在夹具中占有准确的位置；其二是夹紧，即，将工件固定在夹具中，使其在加工过程中保持定位位置不变。为了达到定位的目的，理论上夹具应限制工件的6个自由度。
二、 单选题
2-7为使机构运动简图能够完全反映机构的运动特性，在绘制运动简图时，应保证其与实际机构的D应相同。
A．构件数和构件的相对运动尺寸 B．运动副的类型及数目
C．机架、原动件及其运动规律 D．A、B和C
2-8 机构具有确定相对运动的条件是机构的自由度大于零，且B。
A．恒等于1B．等于原动件的数目
C．大于原动件的数目D．小于原动件的数目
2-9下面对机构虚约束的描述中，不正确的是D。
A．机构中对运动不起独立限制作用的重复约束称为虚约束，在计算机构自由度时应除去虚约束。
B．虚约束可提高构件的强度、刚度、平稳性和机构工作的可靠性等。
C．虚约束应满足某些特殊的几何条件，否则虚约束会变成实约束而影响机构的装配和正常运动，为此应规定相应的制造精度要求。虚约束还使机器的结构复杂，成本增加。
D．设计机器时，在满足使用要求的情况下，含有的虚约束越多越好。
直角坐标机械臂动力学数学模型
直角坐标机械臂是一种常见的工业机器人，它由直角坐标系的三个直线轴组成，分别沿着X、Y和Z轴移动。在工业自动化生产线上，直角坐标机械臂通常用于搬运、装配、喷涂等操作。
在设计直角坐标机械臂时，动力学数学模型是非常重要的。动力学数学模型可以描述机械臂系统随时间变化的运动规律，是控制机械臂运动的基础。接下来，将分为以下几个方面来讨论直角坐标机械臂动力学数学模型。
1. 直角坐标机械臂的运动学模型
直角坐标机械臂的运动学模型描述了机械臂末端执行器的位置和姿态随时间的变化规律。通常可以用欧拉角、四元数或变换矩阵来描述机械臂的姿态，而位置可以用直角坐标系的三个坐标来描述。
2. 直角坐标机械臂的动力学模型
直角坐标机械臂的动力学模型描述了机械臂系统在受到外界力和力矩作用下，随时间变化的运动规律。动力学模型可以通过牛顿-欧拉方程或拉格朗日方程来建立。
3. 直角坐标机械臂的质量分布
直角坐标机械臂的质量分布对其动力学模型有着重要的影响。质量分布不均匀会导致机械臂在运动过程中产生惯性力和惯性矩，从而影响机械臂系统的动力学性能。
4. 直角坐标机械臂的关节驱动器模型
直角坐标机械臂的关节驱动器模型描述了机械臂关节的驱动器特性，如关节驱动器的转矩-角度关系、转速-角速度关系等。这对于控制机械臂的运动过程具有重要的指导意义。
5. 直角坐标机械臂的控制策略
基于动力学数学模型建立合理的控制策略是保证直角坐标机械臂高效稳定运行的关键。常见的控制策略包括PID控制、自适应控制、模糊控制等，这些控制策略可以根据机械臂的动力学数学模型来优化设计。
直角坐标机械臂的动力学数学模型是机械臂设计与控制的基础和关键。建立准确的动力学数学模型可以为机械臂的优化设计、控制策略的制定提供可靠的依据，从而有效提高机械臂系统的运动性能和工作效率。希望未来能够有更多的研究者投入到直角坐标机械臂动力学数学模型的研究中，促进机械臂技术的不断发展与进步。直角坐标机械臂是一种工业机器人，广泛应用于工业自动化生产线，能够完成搬运、装配、喷涂等操作。直角坐标机械臂的设计和控制离不开动力学数学模型的支持。本文将进一步探讨直角坐标机械臂动力学数学模型的建立以及其在机械臂设计与控制中的重要性。

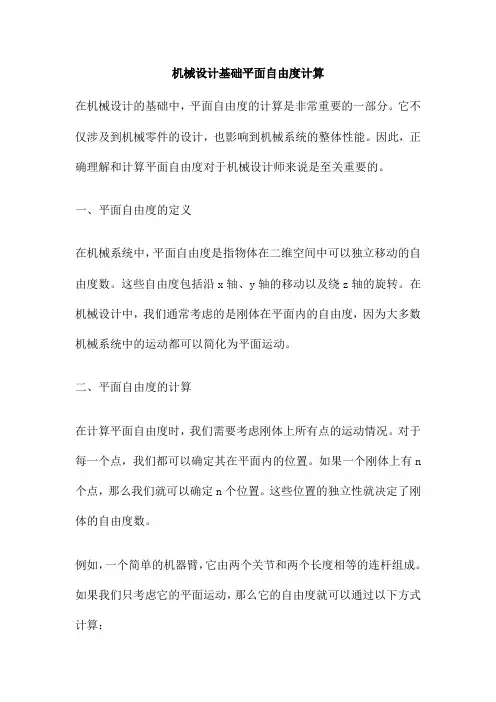

机械设计基础平面自由度计算
机械设计基础平面自由度计算
在机械设计的基础中，平面自由度的计算是非常重要的一部分。它不仅涉及到机械零件的设计，也影响到机械系统的整体性能。因此，正确理解和计算平面自由度对于机械设计师来说是至关重要的。
一、平面自由度的定义
在机械系统中，平面自由度是指物体在二维空间中可以独立移动的自由度数。这些自由度包括沿x轴、y轴的移动以及绕z轴的旋转。在机械设计中，我们通常考虑的是刚体在平面内的自由度，因为大多数机械系统中的运动都可以简化为平面运动。
二、平面自由度的计算
在计算平面自由度时，我们需要考虑刚体上所有点的运动情况。对于每一个点，我们都可以确定其在平面内的位置。如果一个刚体上有n个点，那么我们就可以确定n个位置。这些位置的独立性就决定了刚体的自由度数。
例如，一个简单的机器臂，它由两个关节和两个长度相等的连杆组成。如果我们只考虑它的平面运动，那么它的自由度就可以通过以下方式计算： 1、第一个关节有2个移动自由度和1个旋转自由度（因为它在平面上），总共3个自由度。
2、第二个关节同样有2个移动自由度和1个旋转自由度，总共3个自由度。
3、连杆没有额外的自由度，因为它们只是在平面上运动。
所以，整个机器臂的总自由度是6个。
三、影响平面自由度的因素
在机械设计中，影响平面自由度的因素有很多。其中最重要的因素是机构的约束和机构的运动副。约束可以限制物体的某些运动，从而影响其自由度。而运动副则可以提供额外的自由度，例如滑动副可以提供2个移动自由度，转动副可以提供1个旋转自由度。
四、结论
在机械设计中，正确计算平面自由度对于优化机械系统的性能至关重要。通过理解平面自由度的概念和计算方法，以及考虑影响平面自由度的因素，我们可以更好地设计和控制机械系统的运动。这也为我们提供了更准确的设计工具，使我们能够根据实际需要来调整和优化机械系统的性能。
在机械设计中，自由度的计算是非常重要的一部分。它不仅可以帮助我们理解和分析机械系统的运动特性，而且还可以帮助我们优化设计，预测可能存在的问题，以及提高机械系统的效率和稳定性。

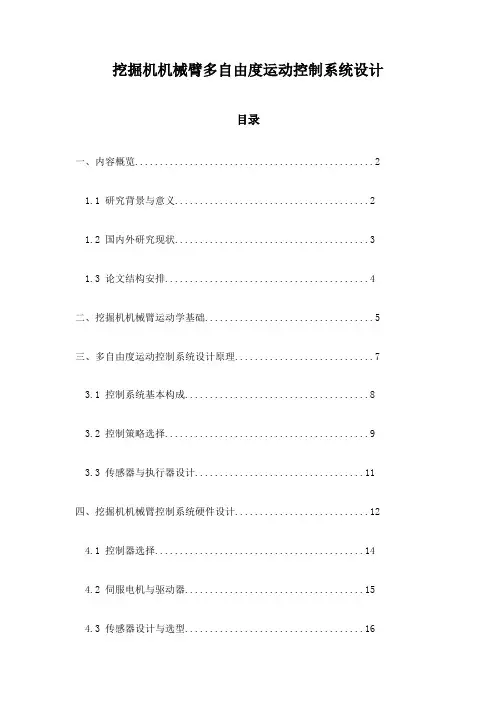

挖掘机机械臂多自由度运动控制系统设计
