钢结构挠度检测报告
质监号:
帐号：
见证人:
见证号:
检 测报告
报告编号:B007212200001b
任务单编号：gx12-00001b
检测项目： 钢结构网架挠度值检测
委托单位: 省监质认证定评审组
工程名称: **体育馆训练用房
检测类别： 委托 共3页第1页
报告编号： B007212200001b
1、受检状况
委托单位 省监质认定评审组 委托单编号 gx12-00001b
委托日期 2012年4月13日 委托人 王宁
建设单位 **体育馆 监理单位
施工单位 一建 工程地址 江阴澄江路
工程名称 **体育馆训练用房 网架平面尺寸 30m*18m
检测项目 钢结构网架挠度值检测 设计挠度值 跨中30mm
2、检测和判断依据
GB50205-2001《钢结构工程施工质量验收规范》
JGJ 7-91《网架结构施工与设计规程》
3、分析及结论
根据GB50205-2001《钢结构工程施工质量验收规范》 12.3.4规定，挠度允许值不应大于相应设计值的
1.15倍，本工程实测跨中挠度值为 28.0mm,小于设计值（30.0mm）的1.15倍，符合要求。
根据JGJ 7-91《网架结构施工与设计规程》 2.0.17条规定，网架的容许挠度，用作屋盖为 L2/250，楼
层为L2/300 （ L2为网架短向跨度），本工程实测跨中挠度值为 28.0mm,小于a/250=72mm,符合要求。
结论：该工程钢结构网架挠度值符合 GB50205-2001《钢结构工程施工质量验收规范》 JGJ 7-91《网架
结构施工与设计规程》及设计要求。 共3页第2页
4、签字
试验:
审核:
签发:
报告日期： 2012年4月14日0 0
报告编号： B007212200001b
5、检测数据
(1)观测成果表
位置 测点编号 H( m) SN( m 备注
支座 A 6.5236
6.5244
按点为基准 计算挠度。
f N=S-SN B 6.5278
C 6.5247
D 6.5216
位置 测点编号 H( m) Fd( mm
测点 E 6.4964 28.0
F 6.5136 10.8
G 6.5032 21.2
H 6.5072 17.2
I 6.5112 13.2
跨中挠度 28.0mm
形象进度 总拼装结束
(2)挠度观测点平面布置图共3页第3页
6、检测情况说明
检测环境 温度3C
其他说明
报告说明 1、 右对报告有异议，应于收到报告之日起十五日内，以书面形式向检测单位 提出，逾期视为对报告无异议。
2、 送样检测，仅对来样检测负责。
3、 未加盖本公司“检测专用章”，报告无效；复制报告未重新加盖“检测专用
章”无效。
检测设备
DINI数字精密水准仪，50m钢尺
江苏建筑工程施工质量验收资料--GJ：钢结构工程部分(填写范例)
江苏火花钢结构集团有限公司
建筑工程施工质量验收资料
（GJ：钢结构工程部分）
档 号
档案馆代号
案卷题名 南京斯迈柯特种金属装备股份有限公司
厂房二
编制单位 江苏火花钢结构集团有限公司
编制日期 2022年4月25日
密 级 保管期限
共 卷 第 卷
江苏省建设工程质量监督站编印 江苏火花钢结构集团有限公司
目 录
序号 编 号 名 称 页码 备注
GJ1 钢结构工程施工、技术管理资料
GJ1.1 钢结构工程概况
GJ1.2 图纸会审、设计变更、洽商记录汇总
GJ1.2.1 图纸会审、设计变更、洽商记录
GJ1.3 施工组织设计、施工方案及审批
GJ1.4 技术交底记录
GJ1.5 施工记录
高强度螺栓施工记录
钢结构矫正施工记录
钢零部件矫正成型施工记录
焊缝的焊前预热、焊后热处理施工记录
钢零部件边缘加工施工记录
新材料、新工艺的施工记录
GJ1.5.1 焊接材料的烘焙记录
GJ1.5.2 施工日志
GJ1.6 焊工合格证汇总表
GJ1.7 钢结构工程质量控制资料检查表
GJ1.8 有关安全及功能检验和见证检测项目检查记录
GJ1.9 钢结构工程观感质量检查记录
GJ2 钢结构工程质量控制资料
GJ2.1 原材料、成品质量合格证明文件和检验检测报告
江苏钢结构工程施工质量验收资料word版
建筑工程施工质量验收资料
（GJ：钢结构工程部分）
档 号
档案馆代号
案卷题名 江苏久通汽车零部件有限公司
1#厂房（机械）钢结构工程竣工验收资料
编制单位 南通市苏东钢结构有限公司
编制日期 2013年5月
密 级 保管期限
共 卷 第 卷
江苏省建设工程质量监督站编印 目 录
序号 编 号 名 称 页码 备注
GJ1 钢结构工程施工、技术管理资料
GJ1.1 钢结构工程概况
GJ1.2 图纸会审、设计变更、洽商记录汇总
GJ1.2.1 图纸会审、设计变更、洽商记录
GJ1.3 施工组织设计、施工方案及审批
GJ1.4 技术交底记录
GJ1.5 施工记录
高强度螺栓施工记录
钢结构矫正施工记录
钢零部件矫正成型施工记录
钢零部件边缘加工施工记录
GJ1.5.1 焊接材料的烘焙记录
GJ1.5.2 施工日志
GJ1.6 焊工合格证汇总表
GJ1.7 钢结构工程质量控制资料检查表
GJ1.8 有关安全及功能检验和见证检测项目检查记录
GJ1.9 钢结构工程观感质量检查记录
GJ2 钢结构工程质量控制资料
GJ2.1 原材料、成品质量合格证明文件和检验检测报告
GJ 统表 1 钢结构工程原材料、成品质量合格证明文件、检测报告、复试报告汇总表
钢结构工程原材料、成品质量合格证明文件、检测报告、复试报告

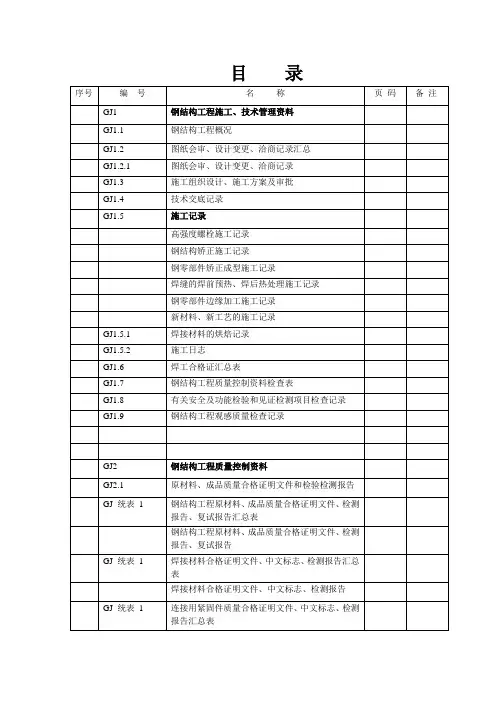

钢结构工程施工、技术管理资料表 目录.doc
目 录
序号 编 号 名 称 页 码 备 注
GJ1 钢结构工程施工、技术管理资料
GJ1.1 钢结构工程概况
GJ1.2 图纸会审、设计变更、洽商记录汇总
GJ1.2.1 图纸会审、设计变更、洽商记录
GJ1.3 施工组织设计、施工方案及审批
GJ1.4 技术交底记录
GJ1.5 施工记录
高强度螺栓施工记录
钢结构矫正施工记录
钢零部件矫正成型施工记录
焊缝的焊前预热、焊后热处理施工记录
钢零部件边缘加工施工记录
新材料、新工艺的施工记录
GJ1.5.1 焊接材料的烘焙记录
GJ1.5.2 施工日志
GJ1.6 焊工合格证汇总表
GJ1.7 钢结构工程质量控制资料检查表
GJ1.8 有关安全及功能检验和见证检测项目检查记录
GJ1.9 钢结构工程观感质量检查记录
GJ2 钢结构工程质量控制资料
GJ2.1 原材料、成品质量合格证明文件和检验检测报告
GJ 统表 1 钢结构工程原材料、成品质量合格证明文件、检测报告、复试报告汇总表
钢结构工程原材料、成品质量合格证明文件、检测报告、复试报告
GJ 统表 1 焊接材料合格证明文件、中文标志、检测报告汇总表
焊接材料合格证明文件、中文标志、检测报告
GJ 统表 1 连接用紧固件质量合格证明文件、中文标志、检测报告汇总表 序号 编 号 名 称 页 码 备 注
连接用紧固件质量合格证明文件、中文标志、检测报告
扭剪型高强度螺栓连接副预拉力检验被告
高强度大六角螺栓连接副扭矩系数检验报告
高强度螺栓连接摩擦面抗滑移系数试验报告
GJ统表1 螺栓球、焊接球、封板、锥头和套筒合格证及原材料质量合格证明文件、中文标志、检测报告、复试报告汇总表
uA钢结构焊缝质量检测

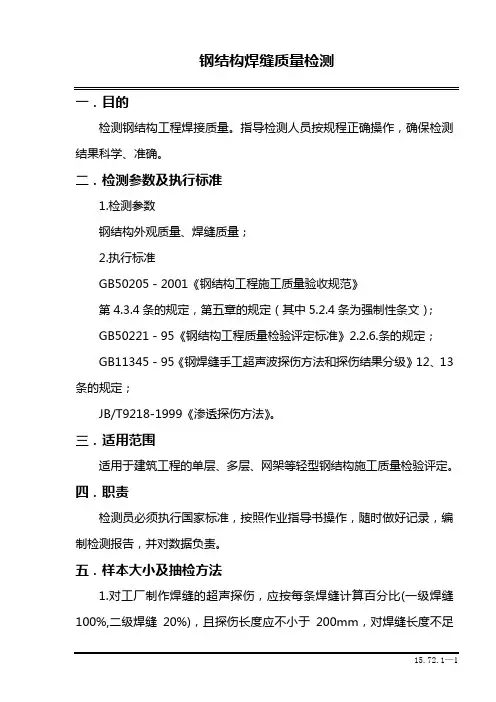

钢结构焊缝质量检测
15.72.1—1 一．目的
检测钢结构工程焊接质量。指导检测人员按规程正确操作，确保检测结果科学、准确。
二．检测参数及执行标准
1.检测参数
钢结构外观质量、焊缝质量；
2.执行标准
GB50205－2001《钢结构工程施工质量验收规范》
第4.3.4条的规定，第五章的规定（其中5.2.4条为强制性条文）；
GB50221－95《钢结构工程质量检验评定标准》2.2.6.条的规定；
GB11345－95《钢焊缝手工超声波探伤方法和探伤结果分级》12、13条的规定；
JB/T9218-1999《渗透探伤方法》。
三．适用范围
适用于建筑工程的单层、多层、网架等轻型钢结构施工质量检验评定。
四．职责
检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。
五．样本大小及抽检方法
1.对工厂制作焊缝的超声探伤，应按每条焊缝计算百分比(一级焊缝100%,二级焊缝20%)，且探伤长度应不小于200mm，对焊缝长度不足钢结构焊缝质量检测
15.72.1—2 200mm时，应对整条焊缝进行探伤。
2.对结构现场安装焊缝的超声探伤，应按同一类型、同一施焊条件的焊缝条数计算百分比(一级焊缝100%,二级焊缝20%)，探伤长度应不小于200mm，并应不少于1条焊缝。
3.对T型接头、角接接头和要求熔透的对接和角对接组合焊缝的外观检查数量：同类焊缝抽查10%，且不应少于3条。
4.对焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满等缺陷。外观检查数量：每批同类构件抽查10%、且不应少于3件；被抽查构件中每一类型焊缝按条数抽查5%、且不应少于1条；每条检查1处，总抽查数不应少于10处。
5.拼装后焊接球、螺栓球及杆件的外观质量按节点数量抽查5%，但不应少于5个。
6.钢结构网架在自重及屋面工程完成后的挠度值：小跨度网架结构测量下弦中央一点，大中跨度网架结构测量下弦中央一点及各向下弦跨度四等分点处。
钢结构竣工资料范本模板
建筑工程施工质量验收资料
（GJ：钢结构工程部分）
档 号
档案馆代号
案卷题名
编制单位
编排日期
密 级 保管期限
共 卷 第 卷
江苏省建设工程质量监督站编印
2
苏州钢结构子分部工程质量验收报告
建设单位 工程名称
施工单位 项目经理
跨度： 总重量： 建筑面积：
施工起止 验收日期
验
收
内
容 1、 子分部工程所含分项工程的质量是否合格。验收结论：合格
2、 质量控制质料是否完整。验收结论：合格
3、 工程有关安全及功能的检验和抽样检测结果是否符合有关规定。验收结论：符合要求
4、 观感质量验收是否符合要示。验收结论：符合要求
施工单位评定意见：
项目经理：
（公章）
年 月 日 总包单位验收意见：
项目经理：
（公章）
年 月 日 设计单位验收意见：
设计负责人：
（公章）
年 月 日
监理单位评定意见：
决监理工程师：
（公章）
年 月 日 建设单位验收意见：
项目负责人：
（公章）
年 月 日
注：1、验收内容反映工程实物质量和质量质料验收情况；
房屋鉴定报告：钢架屋面安全性检测报告
官方网址：
第 1 页 共 10 页 房 屋 质 量 检 测 报 告 Inspection Report of Building Quality 沪房鉴（）证字第 （正文15页） 项目名称：体育馆网架屋面安全性检测 委托单位： 说 明 1 检测报告无本检测站章无效。 2 检测报告无项目负责人、报告编写人、报告审核人、报告批准人签名无效。 3 检测报告涂改无效。 4 未经许可，不得复制本检测站检测报告。 5 复制检测报告未重新加盖本检测站章无效。 6 检测报告仅作为合同委托范围内房屋质量检测的依据结论，不作合同之外其它之用。 7 本报告对该委托项目内容有效期为一年。 8 本报告解释权属本单位。 目 录 1 委托单位 ................................................................. 2 2 项目名称 ................................................................. 2 3 现场检测日期 ............................................................. 2 官方网址：
第 2 页 共 10 页 4 建筑物概况 ............................................................... 3 5 检测目的、范围和内容 ..................................................... 4 6 检查及分析结果 ........................................................... 4 6.1 建筑的使用情况 .......................................................... 4 6.2 网架屋面结构尺寸复核 .................................................... 5 6.3 构件变形检测 ............................................................ 7 6.4 钢构件硬度检测 .......................................................... 8 6.5 网架屋面结构损伤检测 .................................................... 8 6.6 安全性分析 .............................................................. 9 7 检测结论 ................................................................ 10 8 检测建议 ................................................................ 12 9 主要技术依据 ............................................................ 12 10 技术人员 ............................................................... 13 附件1 检测照片 ............................................. 错误！未定义书签。 体育馆网架屋面安全性检测报告 1 委托单位 委托单位： 工程地址：江苏省丹阳市 2 项目名称 体育馆网架屋面安全性检测 3 现场检测日期 2015年06月11日 官方网址：
钢结构结构构件性能(静载试验)检测报告
钢结构结构构件性能（静载试验）检测报告(首页)共页第页委托单位报告编号工程名称工程部位样品名称样品编号样品数量规格型号施工单位样品状态生产厂家生产工艺代表批量生产日期委托日期委托人检测设备联系电话抽样人检测类别抽样数量检测日期抽样地点检测环境检测场所地址抽样时间检测依据抽样基数检测项目
检测结论
批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日钢结构结构构件性能（静载试验）检测报告(附页)共页第页样品名称报告编号检测项目样品状态检测依据检测内容
项目外型尺寸（mm）主肋（mm）副肋填充体自重（kN/m2）设计实测检测项目技术要求检测结果单项结论
使用性能检验挠度（mm）卸载后残余变形（%）荷载-变形曲线
承载力检验卸载后变形减少（%）破坏标志
破坏性检验（kN）
检测说明钢结构结构构件性能（静载试验）检测报告(附页)共页第页样品名称报告编号
加载简图、仪表位置及编号简图（加载简图、仪表位置及编号简图）
裂缝情况及破坏特征简图（裂缝情况及破坏特征简图）
检测说明见证单位：见证人：钢结构结构构件性能（静载试验）检测原始记录（一）共页第页构件名称构件型号图集编号样品编号生产厂家生产工艺生产日期环境条件检测地点检测依据设备名称设备编号设备状态
项目外形尺寸(mm)主肋(mm)副肋(mm)填充体自重(kN/m2)允许外加均布荷载(kN/m2)使用性能检测承载力检测标准值设计值挠度(mm)卸载后残余变形荷载—变形曲线卸载后变形减少破坏标志
设计
实测
加载简图、仪表位置及编号裂缝情况及破坏特征
记录说明校核：主检：检测日期：钢结构结构构件性能（静载试验）检测原始记录（二）共页第页构件名称规格型号样品编号检测依据加荷荷载（kN）各测点位移(mm）使用性能荷载（kN）承载力（kN）承载力状态挠度最大裂缝宽度实测值(mm)1234最大变形量卸载后变形量系数时间每级累计读数差值读数差值读数差值读数差值01234567891011121314151617181920记录说明校核：主检：检测日期：
钢结构钢梁挠度第三方检测内容及标准
一、概述
近年来，随着工业化和城市化的快速发展，钢结构建筑在城市中得到了广泛应用。作为一个重要的承重结构部件，钢梁在建筑中扮演着至关重要的角色。而为了保证钢梁的质量和安全性，钢梁的挠度检测变得尤为重要。本文将探讨钢结构钢梁挠度的第三方检测内容及标准。
二、钢结构钢梁挠度第三方检测的内容
1. 静载挠度测试
在进行静载挠度测试时，第三方检测单位将利用静载试验仪器对钢梁进行加载，通过监测梁的挠度变化，并通过相应的传感器将数据传输至计算机系统进行分析，以确定钢梁在静态加载条件下的挠度情况。
2. 动载挠度测试
动载挠度测试是针对钢梁在动态加载条件下的挠度进行检测。第三方检测单位将利用动载试验仪器对钢梁进行振动加载，通过监测梁的振动和变形情况，采集相应的数据并进行分析，以确定钢梁在动态加载条件下的挠度情况。
3. 数据分析与报告
第三方检测单位将对采集到的数据进行专业分析，并制作相应的检测报告。报告将包括钢梁的挠度数据、分析结果以及评估意见等内容，以便于建筑设计师和施工方进行后续的工程处理和决策。
三、钢结构钢梁挠度第三方检测的标准
1. 检测标准
第三方检测单位应遵循国家相关的建筑工程检测标准进行测试。在我国，相关的标准包括《建筑工程结构工程质量检验通则》GB xxx-2012、《建筑结构挠度检测技术规程》JGJ 120-2008等。并且检测单位应具备相应的检测资质和认可证书，保证检测的合法有效性。
2. 专业技术要求
第三方检测单位应具备丰富的建筑结构检测经验和专业技术人员。检测人员应具备相关的资格证书和技术培训，并且应具备良好的职业素养和道德操守，保证检测工作的科学性和严谨性。
3. 设备要求
第三方检测单位应配备先进的检测仪器设备，以保证测试数据的准确性和可靠性。检测仪器应定期进行校准和维护，保持良好的工作状态。
4. 报告要求
第三方检测单位应按照相关标准和要求，制定完整的检测报告。报告应包括详细的检测数据、测试方法、分析结果以及专业的评估意见。并且报告的内容应客观公正，不得有造假、弄虚作假等行为。
钢结构挠度检测报告模板
钢结构挠度检测报告
委托编号： 试验编号： 报告编号：
委托单位 委托日期
工程名称 检测方法
建设单位 构件类型
见证单位 见证人及证号
设计单位 样品状态 表面平整，无锈蚀
施工单位 检测日期
构件名称 轴线位置
或编号 设计跨度
（mm） 标尺读数（mm） 实测挠度（mm） 挠度设计值（mm） 端 部 跨 中
以 下 空 白
检测依据 《钢结构现场检测技术标准》GB/T 50621-2010
仪器设备 经纬仪、钢直尺
检测结论
备 注 /
声明 1、本检验检测报告无检验检测专用章和资质认定标志章无效；无检测、审核、批准签字无效。
2、本检验检测报告复制未加盖检验检测专用章无效。
3、若有异议或需要说明之处，请于收到报告之日起十五日内书面提出，逾期不予受理。
4、本检验检测报告仅对来样负责。
检测单位： 批准： 审核： 检测：
第 1 页 共1 页
钢网架挠度测量方法
钢网架挠度测量方法
徐州京都建筑工程有限公司工程管理中心
2020-4-20
网架挠度测量是钢结构变形检测的重要项目，但是在标准规范、期刊论文、书本教材里，都没有具体讲解测量操作方法、观测步骤的内容。现把挠度测量的相关标准规定，以及自己收集的一些资料，汇总成一个网架挠度测量的入门文。
由于各个标准资料对于一些名词术语有多种称呼，本文引用时为了便于理解，对涉及变形测量的部分，统一采用《JGJ 8-2016 建筑变形测量规范》的术语，涉及测量方法的部分，统一采用《GB/T
50228-2011 工程测量基本术语标准》的术语。其他工程结构名称，采用《JGJ 7-2010 空间网格结构技术规程》与《GB/T 50083-2014 工程结构设计基本术语标准》。
第一部分 网架挠度测量要了解的几个基础知识
1 空间网格结构
1.1 空间网格结构形式
依据《JGJ 7-2010 空间网格结构技术规程》，空间网格结构分为网架、曲面型网壳以及立体桁架形式。
网架：按一定规律布置的杆件通过节点连接而形成的平板型或微曲面型空间杆件系结构，主要承受主体弯曲内力。 ——《JGJ 7-2010 空间网格结构技术规程》第2.1.2条
常见网架形式如下图：
图1 常见网架形式
网壳：按一定规律布置的杆件通过节点连接而形成的曲面状空间杆件或梁系结构，主要受整体薄膜内力。 ——《JGJ 7-2010 空间网格结构技术规程》第2.1.7条
常见网壳形式见下图：
图2 常见网壳形式
网架与网壳最简单的区别就是在外形上，网架是平的，网壳是弯的或是圆的。本文的讲解以网架结构为例，但网架挠度测量方法也同样适用于网壳的挠度测量。由于外形及结构受力不同，网架结构与网壳结构的挠度测量，采用的检验标准、挠度计算步骤、监测点选取方式也有所区别，本文会在有区别的地方标明。
