PKPM-V4版本JCCAD基础计算分析常见问题解析
PKPM基础计算分析常见问题分析
一 JCCAD能否考虑上下部共同作用计算基础
可以。在JCCAD软件中的考虑荷载的分布、基础刚度与上部结构刚度的沉降计算中，采用了如下的变形协调方程：
其中： －凝聚到基础顶面的上部结构刚度矩阵；
－基础结构的刚度矩阵；
－地基土（桩土）凝聚到基础底面的刚度矩阵；
－基础底面节点沉降位移向量；
－作用在基础顶面的荷载向量。
其中基础刚度矩阵包括基础梁、筏板的刚度，桩基础的刚度则含在地基土（桩土）刚度矩阵中。
根据公式可以看出，除了荷载外，地基刚度、基础刚度、上部结构刚度对沉降量均有影响，影响的大小取决于该部分刚度在总刚度占的比重。
程序中需要在SATWE计算的时候勾选“生成传基础刚度”，然后在JCCAD里勾选考虑上部结构刚度计算。
二 什么时候可以选择倒楼盖模型计算
倒楼盖模型计算的时候一个基本前提假设是基础只有局部弯曲，不考虑基础的整体弯曲，基底反力按线性分布。
《地基规范》8.4.10：当地基土比较均匀、上部结构刚度较好、梁板式基础梁的高跨比或平板式基础的厚跨比不小于1/6，且相邻柱荷载及柱间距的变化不超过20%时，筏形基础可仅考虑局部弯曲作用。筏形基础的内力，可按基底反力直线分布进行计算，计算时基底反力应扣除板自重及其上填土的自重。当不满足上述要求时，筏形基础内力应按弹性地基梁板方法进行分析计算。
三 柔性沉降的基本假定是什么
完全柔性底板沉降计算方法其基本假设与规范方法完全相同，主要特点为不考虑基础与上部结构的刚度影响，以及基础底面柔性附加面荷载为已知，这样复杂的基础沉降问题得以简化。与规范方法一般方法相比，软件可以将一个形状复杂的受荷面积划分为多个小的矩形受荷面积，同时每个小的受荷面积可以有不同的附加面荷载。计算时采用规范给出的角点法公式计算了各受荷面积之间的应力相互作用。
四 刚性沉降的基本假定是什么
（1）在应力计算中，假设土体为各向均质的弹性体，应力分布服从弹性半无限体理论的布辛奈斯克公式；（2）在沉降计算中土体可以分为变形参数各不相同的土层，不同位置土层可以不同；（3）被计算的土体只有竖向压缩变形，没有侧向变形，与实验得到的压缩模量条件相同；（4）基础底面为刚性平面，其最终沉降量可用平面方程表示：
z=Ax+By+C
并将基础底面划分为若干大小的相等的矩形区格，在同一区格内的反力相同，各区格的反力分布待求。
五 “沉降计算调整系数”是规范里的沉降经验调整系数吗
不是。程序在“参数”“沉降”里设置“沉降计算调整系数”，该系数是允许用户对程序计算的沉降结果进行调整的系数，不是规范规定的经验调整系数，规范规定的经验调整系数程序在沉降计算过程中已经自动考虑了。
六 计算分析参数中后浇带加荷比例系数起什么作用
这个参数与后浇带的布置配合使用，解决后浇带设置后的内力、沉降计算和配筋计算等结果的取值。后浇带将筏板分割成几块独立的筏板，程序将计算有、无后浇带两种情况，并根据两种情况的结果求算内力、沉降及配筋。填0取整体计算结果，填1取分别计算结果，取中间值a计算结果按下式计算：
实际结果=整体计算结果×(1-a)+ 分别计算结果×a
a值与浇后浇带时沉降完成的比例相关。
七 桩顶的嵌固系数什么时候可选择刚接
对于铰接的理解比较容易，而对于桩顶和筏板现浇在一起也不能一概按刚接计算，要区分不同的情况，对于混凝土受弯构件（或节点），需要混凝土、纵向钢筋、箍筋一起受力才能完成弯矩的传递。由于一般工程施工时桩顶钢筋只将主筋伸入筏板，承载时常见的状况是在连接处出现类似塑性铰的工作状态，故它很难完成弯矩的传递工作，只起到传递竖向力的功能。如果是钢桩或预应力管桩伸入筏板一倍桩径以上的深度，就可以认为是刚接。程序在“参数”“计算设计”参数里可以输入桩的嵌固系数，0为铰接，1为刚接。
八 什么情况下需要勾选“边交换算法”
对于承台或者筏板较多，且基础之间距离很近的时候，有可能出现网格划分不通过的情况，此时勾选“边交互算法”一般可以保证网格划分通过。勾选“边交换算法”虽然提高了网格划分成功率，但是会让网格质量有所下降。程序在“参数”“计算设计”参数里可以勾选边交换算法。
九 新版程序能否手工干预网格划分结果
新版程序暂时不支持手工调整网格划分结果。
十 防水板计算原理是什么
目前程序计算防水板有两种计算模型：防水板模型及桩筏模型
1. 防水板模型：程序把柱和墙底的连接点按支座不动铰，即没有竖向变形的计算模式处理。 2. 桩筏模型：墙柱等竖向构件可以竖向变形，防水板跟着协调变形，和一般筏板计算原理一致。
新版程序默认两种模型都会计算，结果显示可以通过右上角下拉菜单切换防水板模型结果及桩筏模型结果。
十一 程序基床系数默认值是怎么计算的
程序会先根据规范算法计算沉降，然后根据沉降反算基床系数。所以，需要程序计算基床系数的时候，一定要输入地质资料且能算出沉降。
十二 为什么我工程的筏板底基床系数建议值始终是20000
可能原因有：1.没有输入地质资料。2.输入了地质资料但是附加压应力小于0（此时建议勾选考虑回弹再压缩计算沉降）。3.地质资料标高与基础标高不对应。
十三 基床系数值能否手工调整
可以。在“分析设计”菜单的“基床系数”菜单里，输入需要修改的基床系数值，然后修改。修改方式有两种，一种是直接选择网格修改，另外一种是指定构件修改。
十四 修改后的基床系数值程序能自动保存吗
程序会自动保存修改后的基床系数值，下次重新计算基础的时候，手工调整后的基床系数值会自动读取。如果需要按程序默认，则直接点“恢复默认”菜单即可。
十五 我的工程筏板底基床系数为什么没有值且不能修改
模型输入的时候，如果筏板属性定义成“防水板”，则程序会强制将板底基床系数设置为0，且不能修改。
十六 复合桩基基床系数怎么确定
计算参数里直接勾选“复合桩基”，程序自动根据桩、土性质确定桩土分担荷载比例，确定基床系数。如果有工程经验及预期，则可以勾选“手工输入地基土分担荷载比例”，手工输入桩间土分担荷载比例。
十七 复合地基基床系数怎么确定
复合地基是在天然地基里加入加强体，提地基的承载力及抗变形能力。其基床系数确定要比天然地基基床系数的确定更加复杂，目前建议可以通过沉降值反推，先根据规范规定计算复合地基的沉降值，然后反算相应的基床系数。
十八 程序怎么计算桩刚度
输入地质资料的前提下，程序默认按桩基规范表C.0.3-2第四款自动计算出桩的刚度。
如果没有地质资资料，程序默认按10万kN/m赋值桩刚度。
十九 群桩系数计算原理是什么
JCCAD程序根据桩的长径比l/d、桩距径比Sa/d、桩土刚度比K等因素确定群桩沉降放大系数，
该值会影响计算桩刚度，即桩最终刚度=桩计算刚度/群桩放大系数，从而会影响后续的所有相关计算结果。 二十 程序怎么计算锚杆刚度
程序按照《高压喷射扩大头锚杆技术规程》计算锚杆刚度，其计算公式如下：
注意：As锚杆杆体截面面积(m2)，计算时程序取“基础模型”桩“桩定义布置”菜单里锚杆定义菜单里的“锚杆杆体直径”计算。所以，“锚杆杆体直径”一般输入有效抗拉直径。
锚杆杆体弹性模量(kN/ m2)，在“参数”“计算设计”菜单里输入。
锚杆杆体的变形计算长度(m)，程序默认取锚杆长度。
二十一 计算分析的时候可以考虑板单元设计弯矩取平均值吗
有限元计算的时候先划分网格单元，每个网格单元内取若干高斯点（新版程序每个单元是4个高斯点）为计算节点，程序计算的时候默认每个单元取最大的内力计算配筋，如果勾选单元内力平均值，则先将四个高斯点的内力做平均处理，然后取平均后的内力计算该单元的配筋。一般地，网格尺寸不大，且同一单元内的高斯点内力离散性不是很大的情况下，可以勾选单元内力平均。
二十二 计算分析的时候网格尺寸设置多少合适
如果计算没有异常的情况下，一般认为网格越细结算越精确，但考虑到有限元计算应力集中及计算效率的问题，基础计算的时候网格尺寸不宜过密，一般基础厚度较大，所以通常程序默认1米网格对大部分工程而言是可以的。
二十三 计算分析的时候程序提示没有抗拉刚度错误
水浮力作用下，基础有可能出现水浮力大于上部荷载的情况，此时基础底板有上翘趋势，如果没有抗拉构件（如锚杆、抗拔桩）提供抗拉刚度，那么基础计算的时候会出现异常结果。
二十四 考虑水浮力计算的时候整体抗浮是够的，后面计算怎么还提示没有抗拉刚度
如果考虑了抗浮计算（即“参数”“荷载工况”里勾选了“历史最高水位”且输入了抗浮水位），程序会自动增加标准抗浮（1.0恒+抗浮水）和基本抗浮组合（1.0恒+1.4*抗浮水）。整体抗浮一般对应的荷载组合是“1.0恒+抗浮水”，基本抗浮 “1.0恒+1.4*抗浮水”用于位移、内力、配筋计算，如果水浮力比较大，基本抗浮向上的荷载大于标准抗浮向上荷载，有可能标准抗浮满足，而基本抗浮作用基础会上翘而导致计算结果异常。
二十五 程序能计算拉梁钢筋吗
可以。先在“基础模型”“上部构件”菜单里输入拉梁及拉梁上的荷载，然后直接到“计算分析”菜单里计算，到“结果查看”菜单查看各类结果。
程序是按连续简支梁的方式计算拉梁，注意如果仅仅是梁梁相交（没有柱子），该处不形成支座。
PKPM结构用户问题及解答汇总
PKPM结构用户问题及解答汇总
PKPM结构用户问题及解答汇总(2010年9月)
2010年9月第一周结构技术问题汇总
1、在PKPM的JCCAD中设计剪力墙下的桩基和承台，如何建模？
答：剪力墙下承台，可按非承台桩布置，由围桩承台方式生成，也可以用布置筏板的方式生成，最后用桩筏有限元计算。
2、请问底层柱子配筋比上层小, 这种情况正常吗？
答：正常。如果底层柱为大偏心受压，起控制作用的内力为弯矩大、轴力小的组合内力，这样底层柱的配筋就可能比上层柱的配筋大。
3、SATWE内力与配筋计算，怎么运行到VSS模态分析时就运行不下去了？答：如果选择模拟施工3或VSS求解，可能会出现计算到“VSS模态分析”停止，表明振型数取的过多，超过了VSS求解器的限制。降低振型数试试看，再不行，选择“模拟施工1+LDLT分解”计算。
4、08版PKPM，独立基础怎么没有标注尺寸和独基编号了呢？
答：在基础施工图的下拉菜单，在“标注构件”与“标注字符”中分别标注独基尺寸与独基编号。
5、筏板后浇带如何设置？
答：在新版JCCAD，基础人机交互输入中筏板菜单下增加“布后浇带”功能，可直接输入后浇带宽度后进行布置。
6、08版PMCAD中楼板层间复制如何使用？
答：选择当前标准层，勾选需要复制的目标标准层号，即可把当前标准层的楼板开洞和板厚等信息复制到目标标准层里。
7、ＰＫＰＭ里面生成的吊筋有没有考虑人防荷载？
答：没有考虑。SATWE内力作整体分析，按照等效静力荷载考虑人防荷载，而次梁集中力属于局部内力计算，可以不考虑。目前程序只是考虑1.2恒+1.4活工况组合下的次梁集中力来计算次梁箍筋加密与吊筋。
8、PKPM楼梯建模，可以建剪刀梯吗？ 答：楼梯布置菜单下暂时没有剪刀梯的楼梯类型，可按照斜杆来近似模拟剪刀梯板的作用。
9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因？
答：模型输入有问题，请检查。局部构件没有竖向构件的支撑，形成长悬臂结构而导致恒载作用下竖向位移超大的现象。

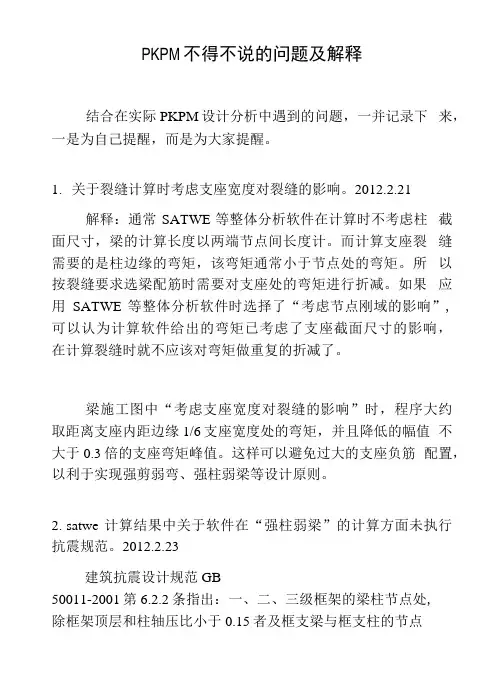

PKPM不得不说的问题及解释
PKPM不得不说的问题及解释
结合在实际PKPM设计分析中遇到的问题，一并记录下 来，一是为自己提醒，而是为大家提醒。
1. 关于裂缝计算时考虑支座宽度对裂缝的影响。2012.2.21
解释：通常SATWE等整体分析软件在计算时不考虑柱 截面尺寸，梁的计算长度以两端节点间长度计。而计算支座裂 缝需要的是柱边缘的弯矩，该弯矩通常小于节点处的弯矩。所 以按裂缝要求选梁配筋时需要对支座处的弯矩进行折减。如果 应用SATWE等整体分析软件时选择了“考虑节点刚域的影响”,
可以认为计算软件给出的弯矩已考虑了支座截面尺寸的影响，
在计算裂缝时就不应该对弯矩做重复的折减了。
梁施工图中“考虑支座宽度对裂缝的影响”时，程序大约
取距离支座内距边缘1/6支座宽度处的弯矩，并且降低的幅值 不大于0.3倍的支座弯矩峰值。这样可以避免过大的支座负筋 配置，以利于实现强剪弱弯、强柱弱梁等设计原则。
2. satwe计算结果中关于软件在“强柱弱梁”的计算方面未执行
抗震规范。2012.2.23
建筑抗震设计规范GB
50011-2001第6.2.2条指出：一、二、三级框架的梁柱节点处,
除框架顶层和柱轴压比小于0.15者及框支梁与框支柱的节点 外，柱端组合的弯矩设计值应符合下式要求：ZMc=r|cZMb
(6.2.2-1)
......当反弯点不在柱的层高范围内时，柱端截面组合的
弯矩设计值可乘以上述柱端弯矩增大系数。
按上述条文规定条件讨论，PKPM仅仅是将柱端截面组 合的弯矩设计值直接乘上了柱端弯矩增大系数 即 ZMc=r|c*ZMc\'
(£Mc\，为节点处柱端弯矩之和)，未按式£Mc=r|c£Mb 进行计算，而梁柱节点处的弯矩在调整前是否平衡，当出现 ZMb > ZMcV的情况下，就给“强柱弱梁''打了折扣。
解释：按照传统结构力学理论，节点处的梁柱弯矩之和 应该是相等的，相互平衡的。但是，satwe作为三维内力计算 软件，① 节点处的梁柱弯矩平衡还可能有另一个方向的梁的扭矩来承担。 ②satwe施工模拟的计算可能会影响构件的内力，从而影响节 点处的弯矩平衡
【精选资料】PKPM问题集锦基础
人机交互输入里承台底标高会影响哪些计算？
承台底标高是比较重要的一个参数，它的取值影响到几个方面：
第一、影响承台覆土重的计算，程序根据此值与PMCAD中实际输入的柱底标高值的差值乘以土含基础部分的近似容重20得出作用在基础底面的基础自重和覆土重之和。
第二、影响承台底面积计算时的弯矩，程序根据此参数自动将柱底剪力换算成基底弯矩；
第三、程序根据此标高值和地质资料中的孔点标高进行对应从而影响桩长计算及桩承台沉降计算结果。
构造柱不生成基础，在程序中要怎么处理？
可以用【荷载输入】菜单里的“无基础柱”将这类构造柱设置成无基础柱，程序会自动将构造柱传来的荷载分配到周围墙上。
自动生成柱下独基时，基础底面形心及转角怎么确定？
当计算位置没有独基时：程序取柱形心和转角当作独基的底面形心及转角；基础上是异型柱时取异型柱外接矩形的中点作为基础的形心；基础上由多根柱时取基础上几个柱的外接矩形中点作为基础的形心。2）当计算位置有独基时，取已有基础的底面形心及转角进行基础验算。当基础底面尺寸、高度或配筋不满足承载力要求时自动加大相应的数据。
什么样的基础可不进行抗震承载力验算？JCCAD能自动判断吗？
《抗震规范》4.2.1条规定：下列建筑可不进行天然地基及基础的抗震承载力验算：1.本规范规定可不进行上部结构抗震验算的建筑。2.地基主要受力层范围内不存在软弱黏性土层的下列建筑：1）一般单层厂房和单层空旷房屋；2）砌体房屋；3）不超过8层且高度在24m以下的一般民用框架和框架-抗震墙房屋；4）基础荷载与3）项相当的多层框架厂房和多层混凝土抗震墙房屋。
JCCAD程序并没有自动判断是否需要读取地震作用工况。当要设计的工程不需要进行抗震承载力验算时，应该在读取荷载话框中将两个方向的水平地震作用和竖向地震作用的勾去掉，则基础设计的荷载组合中就不会出现地震荷载组合。如果上部结构计算时没有考虑地震作用，则在对话框中不会出现地震工况。

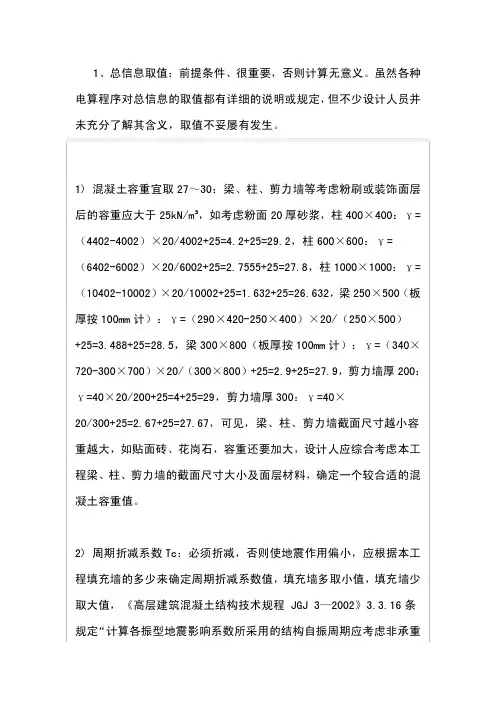

PKPM计算中不可忽略的问题
1、总信息取值：前提条件、很重要，否则计算无意义。虽然各种
电算程序对总信息的取值都有详细的说明或规定，但不少设计人员并
未充分了解其含义，取值不妥屡有发生。
1)混凝土容重宜取27～30：梁、柱、剪力墙等考虑粉刷或装饰面层
后的容重应大于25kN/m³，如考虑粉面20厚砂浆，柱400×400：γ=
（4402-4002）×20/4002+25=4.2+25=29.2，柱600×600：γ=
（6402-6002）×20/6002+25=2.7555+25=27.8，柱1000×1000：γ=
（10402-10002）×20/10002+25=1.632+25=26.632，梁250×500（板
厚按100mm计）：γ=（290×420-250×400）×20/（250×500）
+25=3.488+25=28.5，梁300×800（板厚按100mm计）：γ=（340×
720-300×700）×20/（300×800）+25=2.9+25=27.9，剪力墙厚200：
γ=40×20/200+25=4+25=29，剪力墙厚300：γ=40×
20/300+25=2.67+25=27.67，可见，梁、柱、剪力墙截面尺寸越小容
重越大，如贴面砖、花岗石，容重还要加大，设计人应综合考虑本工
程梁、柱、剪力墙的截面尺寸大小及面层材料，确定一个较合适的混
凝土容重值。
2)周期折减系数Tc：必须折减，否则使地震作用偏小，应根据本工
程填充墙的多少来确定周期折减系数值，填充墙多取小值，填充墙少
取大值，《高层建筑混凝土结构技术规程JGJ3—2002》3.3.16条
规定“计算各振型地震影响系数所采用的结构自振周期应考虑非承重墙体的刚度影响予以折减”是强制性条文，一般框架结构取0.6～0.9，
剪力墙结构取0.9～0.99，框剪结构取0.7～0.9，高规3.3.17条规
定剪力墙0.9～1是不妥的，应0.9～0.99，1就是不折减了，算不算
违反强制性条文？但如是全剪力墙（即无非承重墙体的）结构，周期
PKPM系列软件常见问题
PKPM系列软件常见问题
一，建模：
1,悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。所以错层梁高差在500mm以内时只需建立一个标准层即可。当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE里定义不了。假设要定义那么只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时，在柱内两节点处加刚性梁〔200x300〕以封闭房间，传递荷载。
9，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
10，复连通结构：也就是"回";字型结构，假设为板柱结构那么需加设虚梁
11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接
12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑那么为刚结。假设钢斜撑跨越几个标准层，那么在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，假设要定义柱间斜撑那么必须多建立一个标准层。
PKPM参数及常见问题的解答
3 1.0.2（0.25）Qo调整：
这条是针对框架-剪力墙结构，主要要注意以下几点：
对于框架柱数量从下到上基本不变的规则建筑，Qo（Vo-规范表示）取得是“地震作用标准值的结构底部总剪力”。对于框架柱数量从下至上分段有规律的变化的结构，Qo（Vo-规范表示）取得是“每段最下一层的地震作用标准值的总剪力”对复杂结构框架的调整应专门研究框架剪力的调整
方法。
框架剪力的调整必须满足规范规定的楼层“最小地震剪力系数（剪重比）”的前提下进行。
在设计过程中根据“计算结果”来确定调整层数。
2.梁扭转折减系数：
可填0～1之间的数，；一般工程取0.4
注意：（1）没有楼板时，不折减：取1
（2）有弧梁时，弧梁不折减：取1
3.梁刚度放大系数：
可按规范值填，一般在1～2之间；
注意：（1）梁刚度放大是主要考虑现浇楼板对梁的作用，楼板和梁共同按照T型截面梁工作，而计算时梁截面取矩形，因此可以考虑梁刚度放大，一般中梁放大1~2，边梁放大1~1.5。当结构没有楼板时，该数值为1。
（2）预制板结构，板柱体系的等代梁结构该系数不能放大，该系数对连梁不起作用
4.顶塔楼内力放大系数： 可填大于等于1之数
5.梁端负弯矩调幅系数：可填0.7～1之间的数，一般工程取0.85。
6.梁弯矩放大系数：如作梁活荷载不利布置，该系数应填1，否则可填大于等于1之数；
注意：该系数主要用于没有考虑活荷载不利分布的结构，因活荷载的影响较大，为了弥补梁弯距偏小而设的放大系数，一般工程取1.2。钢梁不调整；
7.连梁刚度折减系数：可填0.55～1之间的数，一般工程取0.7；
注意：连梁主要指梁段与剪力墙相连的梁。
8.温度应力折减系数：一般工程取0.75或更低，。《混凝土结构设计规范》的5.3.6条只是提出了
原则性的要求。
9.转换层所在层号：按照实际工程填写。
10.后面的选项隐含值由规范要求来算出，如确有经验也可自行调。 4 问：PMCAD中若修改标准层平面布置（如增、删杆件）会影响已输入的荷载吗？
PKPM JCCAD新梁板(板带)配筋的一个问题
PKPM新天地]0702期咨询台摘编
1、想请教关于异形柱短柱判断的问题，即对于异形柱在判断是否为短柱时，宽度是如果取得的，程序对于几种常见的形状具体是如何计算和判断的？
答、异形柱是否短柱判断时，取截面的最大宽度计算。
2、关于中梁刚度放大系数有个疑问请教。当采用弹性楼板3或6的时候，程序中如何设定中梁刚度放大系数？是否对与弹性楼板相连的梁刚度都不做放大呢？
答、程序自动搜索与楼板的连接关系，对于两侧都与刚性楼板连接的梁，取其刚度放大系数B，仅有一侧与刚性楼板连接的梁，取其刚度放大系数为1+（B-1）/2，对于其他情况的梁：包括不与楼板相连的独立梁和仅与弹性楼板相连的梁，刚度不放大。
3、请问建模时与一个柱节点相联系的梁数PMCAD是不是不能超过6根？超过后会出现死循环？
答：是的。此时可在交点外布置一道环梁来解决此问题。
4、新版PK画框架图的时侯怎样才能只画出梁钢筋，柱钢筋不画？
答：在绘图参数中选中“按纵向框架画法出图”即可。
5、网架部分在计算单榀刚架时，如何考虑网架部分的刚度，能否输入一个刚性梁，单刚性梁，在STS里好象不能输入，怎样简化此部分的计算模型，网架部分的惯性矩取多大合适？
答：网架部分在计算单榀刚架时，可以输入一个刚性梁，刚性梁在STS里可以做为任意截面输入，要求输入任意截面的面积和惯性矩，既然做为刚性梁，面积可以取计算宽度网架横截面杆件面积之和，定义为两端饺接即可，与网架截面的惯性矩取多大就没有关系了。
6、我在使用PKPM软件计算完成后发现T转DWG文件中尺寸标注出现问题，斜杠变成了箭头，请问这如何处理？
答：在转换前，将安装好的目录：PKPM\CFG\PKPM..ini文件中的
[输出控制]
::T转Auto图形DWG的尺寸线方式是否保留------0：(炸开) 1： (保留)：
: AUTOCAD.Dim=0：再重新转换即可。
PKPM计算排架结构中常见的问题与处理措施
PKPM计算排架结构中常见的问题与处理措施
摘要：排架结构是指由轻型屋面体系（钢梁或屋架）和混凝土柱组成的一种结构形式。与常规的钢柱和钢梁组成的门式钢架的受力机理全然不同，利用PKPM二模型进行设计与计算时，不能简单的把门式钢架模型中的钢柱替换为混凝土柱，应依照这类结构的特点进行有针对性地设计。
关键词：PKPM；排架结构；问题与处理措施
引言
混凝土柱与实腹式钢梁组成的排架结构在实际中应用较为广泛。化工行业一般腐蚀性较强，单层的大跨度厂房，因钢结构构件耐腐蚀性差，因此选用排架结构多于选用门式刚架结构。基于混凝土柱与钢梁的材料性能相差很大，两者之间的连接无法达到理论上的刚接，因而设计时一般将混凝土柱和钢梁处理为铰接，而基础则采用刚接。门式钢架中边钢柱与钢梁的连接一般处理为刚接，而基础则多采用铰接。两者的受力机理不同，因此，在利用PKPM计算单榀排架结构时，不能简单的用混凝土柱代替钢柱。鉴于这一点，本文对排架结构的设计进行一定的分析和探讨。
1 排架结构建模时遇到的问题及处理方法
1.1 排架结构计算应整体建模
单榀排架结构计算时，应按照钢梁和混凝土柱的实际情况进行整体的建模分析。钢梁对混凝土柱的约束作用与混凝土柱的刚度密切相关。若是将混凝土柱和钢梁分开计算，计算钢梁时，将钢梁两端简单的定义为固定铰支座，或者建两段很短的混凝土柱作为支座，这样会使混凝土柱的刚度被放大，从而使柱对钢梁的约束作用增强，这样会出现钢梁的计算挠度减小，钢梁的轴力变大，跨中的弯矩变小等与实际不符的情况发生，按照这样的模型进行计算，会导致钢梁的计算截面过小，而存在一定的安全隐患；计算混凝土柱时，不考虑钢梁对柱的水平推力，会导致混凝土柱截面和配筋偏小，并且，计算与混凝土柱相连的基础时，因为丢失了钢梁的水平推力，会导致设计的基础面积偏小，待厂房施工完毕荷载作用之后，发生基础失稳房屋倒塌的工程事故。因此，按照实际情况进行整体建模分析，反映真实的受力情况，并依据整体计算的结果来设计基础的面积、混凝土柱的尺寸及配筋、钢梁的截面大小。否则，会出现严重后果。
PKPM结构用户问题及解答汇总 2
1、SATWE单性挠度计算中是否考虑了中梁刚度放大系数？
答：未考虑。施工图中长期挠度可以选择是否考虑，但对混凝土梁挠度结果影响不大。
2、 平面不规则结构，SATW计算到第二步停止
答：主要是选用 VSS求解器导致的，该求解器不能取过多振型。可使用模拟一 +LDLT计算。
模拟三程序强制使用 VSS求解，也不能使用模拟三。
3、 异形柱截面尺寸位置保持不变，使用不同的布置方式（改变角度等），异形柱配筋
计算结果差别大
答：SATWE寸PMCAD勺建模数据进行重新整理，对异形柱， SATW以腹板形心作为计算定位
点。对PMCA呼对称布置的异形柱，要保证两对称柱子的腹板同时沿竖向或横向， 此时生成
的计算简图一致，配筋也对称。
4、 混凝土箱型截面施工图出不了？梁截面为箱型，而平法表示却为矩形，截面配筋
也是矩形？
答：梁施工图中无该类型处理。但 SATWE十算是正确的。
5、 不计算地震作用时，没有剪力墙轴压比输出，如何查看？
答：将本工程拷贝到另一文件夹中， 此时选择计算地震作用， 烈度可以随便选，该模型计算
的墙轴压比可供设计。
6、 筏板标高与上部结构什么关系？
答：08版基础CAD与上部PMCA呼使用同一标高，即坐标系一致，两者关联，所以在进行
基础设计时要保证上部标高符合实际。 05版基础与上部标高是独立的，设置相对正负 0的 标高就可以。
7、有无地下室，其计算的上部结构位移差别较大？
答：因为该模型地下室层数多，共 4层，取的地下室约束 m值为3,较小，这样计算的地上
部分位移要大一些。可将 m值取10或直接设为-4，即嵌固，这样有无地下室计算的位移是 很接近的。
8、 2层的底部框架结构，非抗震，砌体结构辅助设计计算通过了没问题，但是底框 -
抗震墙结构三维分析， 计算参数中选不计算水平地震力， 生成SATW瞰据文件及数据检查无 错误，但是到第 2步SATW内力及配筋计算却出错！请问是什么原因？
PKPM结构技术问题汇总
PKPM结构技术问题汇总
1、在PKPM的JCCAD中设计剪力墙下的桩基和承台，如何建模？
答：剪力墙下承台，可按非承台桩布置，由围桩承台方式生成，也可以用布置筏板的方式生
成，最后用桩筏有限元计算。
2、请问底层柱子配筋比上层小, 这种情况正常吗？
答：正常。如果底层柱为大偏心受压，起控制作用的内力为弯矩大、轴力小的组合内力，
这样底层柱的配筋就可能比上层柱的配筋大。
3、SATWE内力与配筋计算，怎么运行到VSS模态分析时就运行不下去了？
答：如果选择模拟施工3或VSS求解，可能会出现计算到VSS模态分析停止，表明振
型数取的过多，超过了VSS求解器的限制。降低振型数试试看，再不行，选择模拟
施工1+LDLT分解计算。
4、08版PKPM，独立基础怎么没有标注尺寸和独基编号了呢？
答：在基础施工图的下拉菜单，在标注构件与标注字符中分别标注独基尺寸与独基 编号。
5、筏板后浇带如何设置？
答：在新版JCCAD，基础人机交互输入中筏板菜单下增加布后浇带功能，可直接输入
后浇带宽度后进行布置。
6、08版PMCAD中楼板层间复制如何使用？
答：选择当前标准层，勾选需要复制的目标标准层号，即可把当前标准层的楼板开洞和板厚
等信息复制到目标标准层里。
7、ＰＫＰＭ里面生成的吊筋有没有考虑人防荷载？
答：没有考虑。SATWE内力作整体分析，按照等效静力荷载考虑人防荷载，而次梁集中力
属于局部内力计算，可以不考虑。目前程序只是考虑1.2恒+1.4活工况组合下的次梁集
中力来计算次梁箍筋加密与吊筋。
8、PKPM楼梯建模，可以建剪刀梯吗？
答：楼梯布置菜单下暂时没有剪刀梯的楼梯类型，可按照斜杆来近似模拟剪刀梯板的作用。
9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因？
答：模型输入有问题，请检查。局部构件没有竖向构件的支撑，形成长悬臂结构而导致恒载
作用下竖向位移超大的现象。
