中国原创PCT发明专利磁能灯与电磁感应灯无极灯属性区别的简述
2010-光源种类
起源：无极灯，又称“电磁感应灯”，是集电子、电磁、真空等技术于一体的国际第四代节能环保型新光源，具有结构简单、无电极、无灯丝、高光效、高显色性和长寿命等特点。
它的出现为解决上一代光源产品节能不节钱、指标寿命高而实际寿命短等一系列实际问题提供了新的方案。
无极灯的研制经历了漫长而艰苦的历程。
1920年美国人Foulke论述了电磁感应无电极放电灯的可能性，1942年Babat提出“H放电”（电磁感应藕合放电）模式，奠定了无极灯的理论基础。
70年代石油危机后，节能光源的开发受到重视，但由于成本和电路设计制造等问题，无极灯未能形成产品问世。
进入90年代后，由于电子技术的进步，无极灯的研究和开发进入活跃时期。
1990年，日本松下公司开发成功“Everlight”无电极荧光灯，寿命40000小时；1991年，荷兰Philips公司研发成功“QL”型高频无极灯，寿命60000小时；1994年，美国GE公司向市场推出23W紧凑型无电极荧光灯，寿命10000小时；1997年，德国Osram公司开发成功“O”型低频无极灯，寿命60000小时。
概述：从对无极灯的理论研究起到实用产品问世，科学家和光源技术研发人员花了整整110年的时间。
无极灯作为90年代后期才发展起来的一种高科技电光源，无电极、无灯丝，是继汞灯、钠灯、节能灯、金卤灯等光源之后的第四代电光源。
它集合了多种先进电光源之优点于一身：高效、节能、长寿命、环保、显色性高、光色多、无频闪现象、无辐射等，是21世纪最有发展前景的一种绿色节能环保型电光源。
结构：如图所示，无极灯由三部分组成，分别是功率耦合器、内壁涂有三基色荧光粉的玻璃泡壳及匹配的高频发生器（激励源）。
高频发生器可根据需要与灯泡分开安装，距离为0-20m。
其中，高频发生器是核心技术部件，直接关系到无极灯的工作稳定性、电磁兼容性及使用寿命等关键技术指标。
由于灯泡内没有灯丝或电极，因此，不存在限制光源寿命的必然组件，一般寿命可长达60000小时以上。

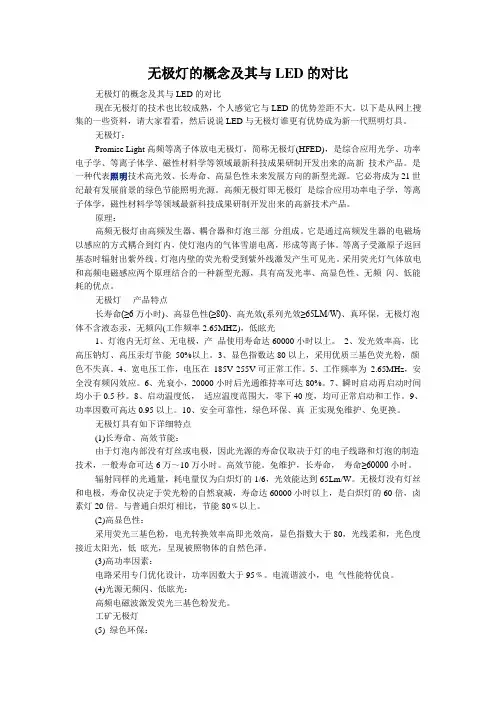

无极灯的概念及其与LED的对比
无极灯的概念及其与LED的对比无极灯的概念及其与LED的对比现在无极灯的技术也比较成熟，个人感觉它与LED的优势差距不大。
以下是从网上搜集的一些资料，请大家看看，然后说说LED与无极灯谁更有优势成为新一代照明灯具。
无极灯：Promise Light高频等离子体放电无极灯，简称无极灯(HFED)，是综合应用光学、功率电子学、等离子体学、磁性材料学等领域最新科技成果研制开发出来的高新技术产品。
是一种代表照明技术高光效、长寿命、高显色性未来发展方向的新型光源。
它必将成为21世纪最有发展前景的绿色节能照明光源。
高频无极灯即无极灯是综合应用功率电子学，等离子体学，磁性材料学等领域最新科技成果研制开发出来的高新技术产品。
原理：高频无极灯由高频发生器、耦合器和灯泡三部分组成。
它是通过高频发生器的电磁场以感应的方式耦合到灯内，使灯泡内的气体雪崩电离，形成等离子体。
等离子受激原子返回基态时辐射出紫外线。
灯泡内壁的荧光粉受到紫外线激发产生可见光。
采用荧光灯气体放电和高频电磁感应两个原理结合的一种新型光源，具有高发光率、高显色性、无频闪、低能耗的优点。
无极灯- 产品特点长寿命(≥6万小时)、高显色性(≥80)、高光效(系列光效≥65LM/W)、真环保，无极灯泡体不含液态汞，无频闪(工作频率2.65MHZ)，低眩光1、灯泡内无灯丝、无电极，产品使用寿命达60000小时以上。
2、发光效率高，比高压钠灯、高压汞灯节能50%以上。
3、显色指数达80以上，采用优质三基色荧光粉，颜色不失真。
4、宽电压工作，电压在185V-255V可正常工作。
5、工作频率为2.65MHz，安全没有频闪效应。
6、光衰小，20000小时后光通维持率可达80%。
7、瞬时启动再启动时间均小于0.5秒。
8、启动温度低，适应温度范围大，零下40度，均可正常启动和工作。
9、功率因数可高达0.95以上。
10、安全可靠性，绿色环保、真正实现免维护、免更换。
无极灯具有如下详细特点(1)长寿命、高效节能：由于灯泡内部没有灯丝或电极，因此光源的寿命仅取决于灯的电子线路和灯泡的制造技术，一般寿命可达6万～10万小时。
新型的MK系列无极灯技术特点
新型的MK系列无极灯技术特点成都电子高级工程师：郑国全（原创）一、概述MK系列无极灯由绵阳市绵科电子科技公司研制生产，现已经在多个不同的场合批量使用，从实测数据看，MK系列无极灯的使用效果很好，完全达到了设计要求。
MK 系列无极灯有着和其它无极灯不一样的技术特点，朝着完全解决制约无极灯发展瓶颈的道路上迈出了重要一步。
绵科电子科技公司目前开发出10W~200W系列无极灯，10W~35W内是一体化灯，35W以上则是分体灯。
二、什么是无极灯无极气体放电灯照明技术是一个跨学科的新兴技术，它涉及到电力电子技术、气体放电和发光理论、等离子体理论、电磁场理论等许多领域，是集多种学科共同进步才可能取得的科技成果。
无极灯工作所需的电能通过电磁感应的方式耦合到灯泡内，把无极灯泡体内的低压汞和惰性气体的混合蒸汽电离成等离子体，处于激发状态的汞原子返回基态时，会辐射出波长为253.7nm的紫外线，激发灯泡内壁上的三基色荧光粉发光，将紫外光（不可见光）转换为可见光。
无极气体放电灯具有其他很多已有光源所没有的优点，比如更加节能、使用寿命特长、显色性好、可以瞬时启动、功率因数高等等，所以研究无极灯照明系统有着实际的应用价值和潜在的巨大商业价值。
无极灯的设计方案已经提出来差不多快100年，只是在最近20多年才有了较大的进展。
无极灯是向高频还是低频发展存在着争论，低频灯和高频灯的区别在于其工作频率分别是：230KHz和2650KHz，我们坚信高频才是无极灯的发展方向。
三、低频无极灯的八个误区1、国际电工委员会（IEC）的下属组织国际无线电干扰特别委员会（CISPR）下发的国际标准【CISPR15】（1992第四版）明确规定电磁感应灯有两个工作频率可以使用：（Ⅰ）、13.65MHz，日本松下公司的Everlight无极荧光灯就是工作于此一波段。
Ⅱ、2.2～3MHz的波段。
它介于中波和短波之间，很少用于无线电的广播和接收，荷兰飞利浦公司的QL无极荧光灯和美国通用电气公司的Genura无极荧光灯选择了这一波段，它们都工作于2.65MHz（即2650KHz）。
18.无极灯知识
无极灯知识一：无极灯分高频无级灯和低频无级灯。
高频无级灯和低频无级灯有着很多相同之处。
两者之间的主要区别是1) 工作频率高频无极灯：2.65MHz, 即2713.6 KHz低频无极灯：250KHz 140KHz收音机的工作频率是在150KHz-30Mhz，电磁波频率低于150KHz 就不能通过电离层向外传播。
2）光效在保证显色指数Ra=80的情况下：高低频无极灯的光效一般都在70Lm/W, 最高也不超过85Lm/W。
3）功率高频无极灯的功率范围：10W-250W低频无极灯的功率范围：15W-400W4）灯的形状高频无极灯只有球形。
盛尼无极灯还有橄榄形，汞灯形，梨形，拍形，直管形，一体型。
低频无极灯有球形、环形、矩形。
高频无极灯可选灯具多，应用范围广。
5) EMI 电磁干扰测试盛尼高频无极灯通过国家EMC全面检测，通过欧盟CE与国家EMC检测无电磁污染。
现在无极灯的技术已经比较成熟，但社会对无极灯认知还不高。
高频无极灯是综合应用功率电子学，等离子体学，磁性材料学等领域最新科技成果研制开发出来的高新技术产品。
是一种代表照明技术高光效，长寿命，高显色性未来发展方向的新型光源。
照明专家将这种绿色照明新光源称为“照明领域新革命的开始”，它必将成为21世纪最有发展前景的绿色节能照明光源的换代产品。
二：产品原理高频无极灯由高频发生器、耦合器和灯泡三部分组成。
它是通过高频发生器的电磁场以感应的方式耦合到灯内，使灯泡内的气体雪崩电离，形成等离子体。
等离子受激原子返回基态时辐射出紫外线。
灯泡内壁的荧光粉受到紫外线激发产生可见光。
三：产品特点1、灯泡内无灯丝、无电极，产品使用寿命达60000小时以上。
2、发光效率高，比高压钠灯、高压汞灯节能50%以上。
3、显色指数达80以上，采用优质三基色荧光粉，颜色不失真。
4、宽电压工作，电压在165V-255V可正常工作。
5、工作频率为2.65MHz，安全没有频闪效应6、光衰小，20000小时后光通维持率可达80%7、瞬时启动再启动时间均小于0.5秒8、启动温度低，适应温度范围大，零下40度，均可正常启动和工作。
无极灯工作原理
无极灯工作原理
无极灯是一种特殊的照明设备，其工作原理基于电磁感应和电流调节。
当无极灯接通电源时，电流流经其内部的线圈，产生磁场。
这个磁场会作用于灯泡中的金属丝，使其产生电磁感应。
根据法拉第电磁感应定律，电流和磁场的作用会产生电压，从而导致灯泡发光。
通过调整电流的大小，可以控制灯泡的亮度。
无极灯与传统的调光器不同之处在于，它采用了电子调光技术，而不是传统的三极管调光技术。
传统的调光器通过控制电流的通断来实现调光，但存在亮度变化不平滑、闪烁等问题。
而无极灯则通过调节电流的大小，使灯泡发光的亮度连续变化，从而避免了闪烁问题。
无极灯的电流调节是由内部电路控制的，通过使用特定的调光器来实现。
这些调光器可以通过旋转开关、遥控器或智能手机等方式进行操作，用户可以根据需要来调整灯泡的亮度。
总结起来，无极灯利用电磁感应和电流调节技术实现灯泡的亮度控制。
它通过调整电流的大小，使灯泡发光的亮度连续变化，从而实现平滑调光的效果。
这种照明设备在实际应用中具有较好的灯光效果和调光性能。
无极灯原理及特点
无极灯原理及特点高频无极灯基本原理高频无极灯的电路系统由高频驱动电路（电子镇流器）、高频激磁线圈（高频功率耦合器）与无极荧光灯灯管( 灯泡) 组成，工作原理如下：驱动电路输出高频高压施加于激磁线圈，流过激磁线圈的高频电流产生包围线圈的高频磁场，遵循电磁感应定律，在高频磁场的周围产生包围磁场的感生涡旋电场，正是这个高频感生涡旋电场使无极荧光灯的放电空间的自由电子得到加速而增加了动能，在其同气体原子的碰撞过程中，不断产生汞原子的激发与电离，尤其是能量比较集中地高效率的产生了汞原子63P1 能级的激发并在时豫跃迁中辐射253.7nm 紫外线而激发荧光粉发出可见光。
高频无极灯的特点高频无极灯作为电光源的换代产品已被越来越多的人们所认可，也已经在许多领域得到应用。
它的主要特点如下：寿命特长一般的白炽灯、日光灯、节能灯、及其它气体放电灯都有电极（即灯丝），而电极（即灯丝）的溅射效应恰恰是限制灯使用寿命的必然组件。
高频无极灯没有电极，是靠电磁感应原理与荧光放电原理相结合而发光，所以它不存在限制寿命的必然组件。
使用寿命仅决定于电子元器件的质量等级、电路设计和泡体的制造工艺，一般使用寿命可达5 万～10 万小时；节能高频无极灯与传统光源相比，节能达65% 左右，85W 的高频无极灯的光通量与450W 白炽灯光通量大致相当；环保它使用了固体汞齐，即使打破也不会对环境造成污染，有99% 以上的可回收率，是真正的环保绿色光源；无频闪由于它的工作频率高，所以视为“完全没有频闪效应”，不会造成眼睛疲劳，保护眼睛健康；显色性好显色指数大于80，光色柔和，呈现被照物体的自然色泽；色温可选从2700K ～6500K 由客户根据需要选择，而且可制成彩色灯泡，用于园林装饰；可见光比例高在发出的光线中，可见光比例达80% 以上，视觉效果好；不需预热可立即启动和再启动，多次开关不会有普通带电极放电灯中的光衰退现象；电气性能优良功率因数高，电流谐波低，恒电压供电，输出恒定的光通量；。
无极灯与LED灯对比_百度文库(精)
一、无极灯工作原理:无极灯亦称电磁感应灯(INDUCTION LAMP,由镇流器、耦合器和玻泡(灯管三部分组成。
由于工作频率不同可分为高频无极与低频无极灯。
高频无极灯以泡型内耦合方式为主,工作频率为2.65MHz;低频无极灯以管型、环形外耦合方式为主工作频率为250KHz。
无极灯灯内没有灯丝或电极,仅由空心放电灯泡(灯管和耦合器组成。
它是通过专制镇流器的电磁场以感应的方式耦合到灯内,使灯泡(灯管内的气体雪崩电离,形成等离子体,等离子体受激原子返回基态时辐射出253.7nm的紫外线,灯泡(灯管内壁的荧光粉受到253.7nm的紫外线激发产生可见光。
低频无极灯为磁环外置式结构无极灯。
通过镇流器将高频信号传输至缠绕在环形磁芯的线圈上,使得磁芯内部形成闭合感应磁场,通过环形感应电场耦合形成等离子体放电,激发Hg原子产生253.7nm 谱线辐射,进而激发荧光粉发出可见光。
二、无极灯的优势特点:1 超长使用寿命无极灯光源平均使用寿命达6万小时,是传统白炽灯的50倍,节能灯的10倍,HID的5倍。
2 显著的节能效果光效达到80Lm/w,比白炽灯节能80%,比节能灯节能50%,比传统HID节能40%。
3 优异的显色性显色性大于80,比传统金卤灯提高30%,比高压钠灯提高4倍,还原物体最真实的颜色。
4 良好的光衰特性2000小时光衰小于5%,20000小时光衰小于15%,远远好于传统光源。
5 稳定无频闪灯光稳定,无闪烁,且高照度,低眩光,光色舒适,有利于视力健康。
6 绿色环保无污染通过国家EMC检测无电磁污染,可回收率达到95%。
7 工作电压稳定无论供电电压如何变化,光源工作电压始终保持不变,特别适用于功率波动大的场所。
环境温度在-20℃到+50℃照常稳定工作,无需维护照管。
8 瞬间启动由于采用电磁耦合方式工作,不存在普通汞灯、金卤灯启动的预热问题,启动和再启动可瞬间点亮。
三、主流光源优劣对比表:名称优缺点评比高压钠灯缺点:耗能大。
无极灯原理
无极灯原理及特点无极灯基本原理无极灯的电路系统由驱动电路（电子镇流器）、激磁线圈（功率耦合器）与无极荧光灯灯管( 灯泡) 组成，工作原理如下：驱动电路输出高压施加于激磁线圈，流过激磁线圈的电流产生包围线圈的磁场，遵循电磁感应定律，在磁场的周围产生包围磁场的感生涡旋电场，正是这个感生涡旋电场使无极荧光灯的放电空间的自由电子得到加速而增加了动能，在其同气体原子的碰撞过程中，不断产生汞原子的激发与电离，尤其是能量比较集中地高效率的产生了汞原子63P1 能级的激发并在时豫跃迁中辐射253.7nm 紫外线而激发荧光粉发出可见光。
无极灯的特点无极灯作为电光源的换代产品已被越来越多的人们所认可，也已经在许多领域得到应用。
它的主要特点如下：寿命特长一般的白炽灯、日光灯、节能灯、及其它气体放电灯都有电极（即灯丝），而电极（即灯丝）的溅射效应恰恰是限制灯使用寿命的必然组件。
无极灯没有电极，是靠电磁感应原理与荧光放电原理相结合而发光，所以它不存在限制寿命的必然组件。
使用寿命仅决定于电子元器件的质量等级、电路设计和泡体的制造工艺，一般使用寿命可达5 万～10 万小时；节能无极灯与传统光源相比，节能达65% 左右，85W 的无极灯的光通量与450W 白炽灯光通量大致相当；环保它使用了固体汞齐，即使打破也不会对环境造成污染，有99% 以上的可回收率，是真正的环保绿色光源；无频闪由于它的工作频率高，所以视为“完全没有频闪效应”，不会造成眼睛疲劳，保护眼睛健康；显色性好显色指数大于80，光色柔和，呈现被照物体的自然色泽；色温可选从2700K ～6500K 由客户根据需要选择，而且可制成彩色灯泡，用于园林装饰；可见光比例高在发出的光线中，可见光比例达80% 以上，视觉效果好；不需预热可立即启动和再启动，多次开关不会有普通带电极放电灯中的光衰退现象；电气性能优良功率因数高，电流谐波低，恒电压供电，输出恒定的光通量；安装可适应性可在任意方位上安装，不受限制。
