复合材料液压机
复合材料液压机
一、整线工程介绍
用于SMC、BMC、DMC、GMT、D-LFT、G-LFT等热固性、热塑性复合材料的模压成
型。该类制品广泛应用于船舶汽车、建筑石化、能源建材、电力电器、电子通讯、轨道交通、
航天航空等领域。具有高效、高配、高可靠性及低能耗等特点。
二、全自动长纤维增强热塑性复合材料（LFT-D）模压生产线介绍
LFT-D（Long-Fiber Reinforce Thermoplastic Direct）中文译为直接在线长纤维增强热塑
性复合材。海源机械于2012年研发成功国内首条具有自主知识产权的LFT-D生产线，它不
仅打破了行业的垄断，而且具有完全的自主知识产权和创新：不仅填补了我国热塑性复合材
料成套自动化装备的空白，而且为中国汽车工业轻量化和热塑性复合材料汽车零部件的发展
提供了有力的装备保障，满足了汽车工业对复合材料零部件大批量、低成本和高质量的市场
需求。
1、工艺
2、技术应用领域广泛
——可在线调整材料组成，真正实现连续化生产
——玻璃纤维长度可调，应对多种类零部件生产
——纤维长度分布更加均匀，特别是复杂零部件
——流动性大幅提高，表面质量更为突出
——生产效率高
——优化设计的整线技术降低了输送螺杆磨损
在汽车工业中，由于长纤维增强热塑性复合材料不仅密度低（1.1～1.4g/cm3），而且具
有很好的力学性能，其拉伸强度、弹性模量、冲击韧性、耐热性和耐蠕变性能均明显优于短
纤维增强的热塑性塑料，特别是其抗冲击性能高而通常被设计用于汽车的结构件和半结构
件，如：前、后吸能保险杠，前端模块骨架，仪表台骨架，前、后座椅骨架，车门模块骨架，
备胎仓，电池箱以及车身底部护板和隔声罩等。近年来，还有些汽车的后举门内结构板和踏
步板都有选用LFT-D材料制成，其应用得到了不断的创新和拓展。
除汽车工业外，LFT-D模压技术还广泛应用于机械、建筑、体育娱乐、电气电子、物流
和园艺等各个工业、民用领域。
3、成本优势明显
——原材料和物流成本显著降低
——原料和模具快速更换，省工、省时
——启动消耗可控
——万元产值能耗降低50%
——全过程一次加热，成本降低，提高了制品强度
——废料回收更加容易（GMT/LFT）
汽车工业由于轻量化和可回收的要求，越来越多地使用轻质、高强且可循环使用的热塑
性复合材料来生产汽车零部件，而且通常由GMT（玻纤毡增强热塑性片材）和LFT-G（长纤
维增强热塑性复合材料颗粒料）来实现。但这两种工艺均为二步法工艺，即先制成半成品（板
材或粒料），再通过模压或注塑工艺制成零件，成本相对较高。LFT-D模压技术可以降低成
本，减少生产、转运和半成品存储的费用。这是一种先进的一步法生产工艺，其主要特点是，
将玻璃纤维粗纱直接连续地送入聚合物熔体中，然后按需裁切压制成型。根据欧洲资料介绍，
用LFT-D模压技术生产大型结构件要比GMT材料压制成型的零部件价格便宜40%～50%，比
LFT-G粒料注射成型的零部件价格便宜30%～40%，这也是LFT-D模压技术在欧美得到快速发
展的主要原因。
采用一步法工艺不但可使成本明显下降，提高了经济效益，还由于减少了一次加热塑化
过程，使材料的热应力降至最低，可获得很好的流动特性以及一致的玻纤含量。
4、大批量
LFT-D模压技术是长纤维增强热塑性复合材料，热塑性树脂的聚合反应通常在复合材料
成型之前已完成，模压工艺过程仅仅是一个加热熔融变形、冷却固结定型的一个物理变化过
程，其成型周期一般为20～60 s。海源机械开发成功的全自动LFT-D模压生产线生产效率
高，其年生产能力达到60万～70万件，如采用一机双模的话，还能使产量翻番，不仅满足
了汽车工业大批量生产的需要，还大大降抵了制造成本（如图所示）。
图 海源全自动LFT-D模压生产线满足大批量工业化生产
5、灵活通用
LFT-D模压技术的另一大优点是材料可设计，充分体现了灵活、通用且自由度大的优势。
LFT-D模压工艺可以满足材料配方完全适配使用的要求，材料的选择不再受半成品材料供应
商的限制，纤维的种类、长短、含量和基体树脂组成均能按制品的技术要求进行自我调整，
真正可以做到制品的性价比最佳。除此之外，海源机械全自动LFT-D模压生产线理论上还是
一条特别的通用生产线，针对不同成型零件要求规定的使用材料，可在压模之前直接由在线
确定的原材料混合配制，原材料既可以是玻璃纤维也可以是碳纤维、硼纤维、Kevlar纤维、
芳纶纤维或天然植物纤维等；既可以是聚丙烯树脂也可以是聚酰胺、聚乙烯、聚碳酸酯、聚
甲醛、聚苯硫醚或聚醚醚酮等各种热塑性树脂；各种添加剂，如色母粒料、滑石粉、碳酸钙
或白垩粉等均可以添加以实现配色、影响成本和流动性等。
6、再循环
随着各国汽车工业对环保的重视和政策法规的制定，汽车生产的绿色环保也日益提上议
事日程。海源机械全自动LFT-D模压生产线不仅生产绿色环保的制品，还提供了可进一步实
现经济和环保的再循环通道。通常在生产工序中会产生废料，零部件完成寿命周期后拆卸的
废料也需回收，在海源机械全自动LFT-D模压生产线上，专门设计了供LFT回料再循环利用
的通道，将废料粉碎成6～10 mm的粒料，通过一套附加的自动送料和计量装置再送进到双
螺杆挤出机中，最大回收废料添加量可达挤出机产量的20%，而对制品的性能没有影响，真
正实现了废料回收再循环，100%无废料的绿色环保生产。
三、全自动玻璃纤维毡增强热塑性复合材料(GMT)模压生产线介绍
1、海源GMT工艺
2、GMT生产线特点
——三阶式分段加温（国内首创）
——一阶快速升温，二（三）阶持续加温，最后一阶保温
——提高了效率，片材热分解少
——采取自动上料装置，自动化程度高（国内首创）
四、海源HE系列复合材料全自动液压机
海源收购欧洲TERENZIO压机的先进技术及品牌
2011年，海源机械与欧洲PERSICO公司达成技术转让合作协议。该合作使海源机械拥
有PERSICO公司旗下具有70多年历史的TERENZIO压机技术及部分国家的品牌所有权，
特别是拥有TERENZIO压机先进的四角调平专利技术，进一步提升了海源机械旗下复合材
料液压机的世界品质和综合竞争力。
海源动态瞬间四角调平专利技术
引进欧洲TERENZIO压机动态瞬间四角调平先进专利技术，采用高精度位移传感器、
高频响应伺服阀，通过五轴同步控制主动调平，全台面四角调平精度可达±0.05mm，解决
了由于成型制件不对称造成的偏载和大平面薄形制品厚度偏差等技术难题，可满足模内喷涂
（IMC）、平行脱模等工艺要求。
依托二十余年机、电、液一体化的综合技术实力，海源机械于2011年研发成功HE系
列复合材料全自动液压机。该系列液压机是根据复合材料模压成型工艺设计的专用压机，目
前拥有800-3500吨热固型、热塑型、通用型三大系列。
碳纤维复合材料成型工艺概述
模压工艺流程图
模压工艺示意图
二、常用的碳纤维复合材料成型工艺
4、缠绕成型 将连续的纤维丝或布带经过树脂槽浸润之后挤去多余树脂，然后按照预先设计好的排布规律缠绕到芯模
上，缠绕到设计厚度之后，进行固化、脱模成为复合材料制品。碳纤维缠绕成型可充分发挥其高比强度、高 比模量以及低密度的特点，可用于制造圆柱体、球体及某些正曲率回转体或筒形碳纤维制品。
树脂传递模塑成型工艺流程图
树脂传递模塑成型工艺示意图
二、常用的碳纤维复合材料成型工艺
6、拉挤成型 拉挤成型是将浸渍过树脂胶液的碳纤维丝束、带或布等原材料，在牵引力的牵引下，通过挤压模具加热
成型、固化，连续不断地生产截面规格相同、长度不同的碳纤维型材。复合材料拉挤成型工艺是成型工艺中 的一种特殊工艺，其显著特点是可完全实现生产过程的自动化，生产效率高，具备批量化生产的能力。拉挤 成型制品强度高，其制成品横、纵向强度可任意调整，可满足碳纤维复合材料制品的不同力学性要求。此种 成型工艺适合于生产各种截面形状的型材，如工字型、角型、槽型、异型等截面管材以及通过上述截面构成 的组合截面型材等。
喷射成型流程图
喷射成型示意图
二、常用的碳纤维复合材料成型工艺
3、模压成型 将材料置于上下模之间，在液压机的压力和温度作用下使材料充满模具型腔并排出残留的空气，经过一
定时间的高温高压使树脂固化后，脱模即可得到碳纤维制品。模压工艺是应用性很强的一种碳纤维成型工艺， 在工业的承力结构件制造方面有不可取代的地位。模压工艺细分可分为预浸料模压、SMC模压、湿法模压 等。
手糊成型工艺流程图
手糊成型工艺示意图
二、常用的碳纤维复合材料成型工艺
2、喷射成型 利用短切纤维和树脂混合，在喷枪中利用压缩空气将纤维和树脂均匀喷洒在模具表面上，达到所需厚度
复合材料常用测试仪器
复合材料常用测试仪器
复合材料是由两种或两种以上不同性质的材料组合而成的新材料，具有高强度、轻质、耐磨、耐腐蚀等优点，在诸多领域得到广泛应用。
为了保证复合材料的质量和性能，需要使用各种测试仪器进行检测和评估。
以下是常用的几种复合材料测试仪器。
1. 拉伸试验机：用于测量复合材料在拉伸加载下的材料性能，如弹性模量、屈服强度、断裂强度等。
2. 压缩试验机：用于测量复合材料在压缩加载下的抗压性能，如压缩强度、屈服强度等。
3. 弯曲试验机：用于测量复合材料在弯曲加载下的抗弯性能，如弯曲强度、屈服强度等。
4. 冲击试验机：用于测量复合材料在冲击加载下的抗冲击性能，如冲击韧性、断裂韧性等。
5. 疲劳试验机：用于测量复合材料在交变载荷下的抗疲劳性能，如疲劳寿命、疲劳强度等。
6. 热分析仪：用于测量复合材料在高温条件下的热性能，如热膨胀系数、热导率等。
7. 热机械分析仪：用于测量复合材料在热力学和机械加载下的性能变化，如热膨胀系数、热应力等。
8. 粘弹性仪：用于测量复合材料在动态加载下的粘弹性性能，如动态模量、损耗因子等。
9. 导热仪：用于测量复合材料的导热性能，如导热系数、热阻等。
10. 超声波检测仪：用于测量复合材料的内部缺陷和界面结合情况，如气孔、裂纹等。
这些测试仪器能够全面评估复合材料的力学性能、热性能、疲劳性能等关键指标，帮助研究人员和工程师更好地了解和改进复合材料的性能，从而提高产品质量和应用效果。
通过科学的测试和分析，可以为复合材料的设计、制备和应用提供可靠的技术支持。

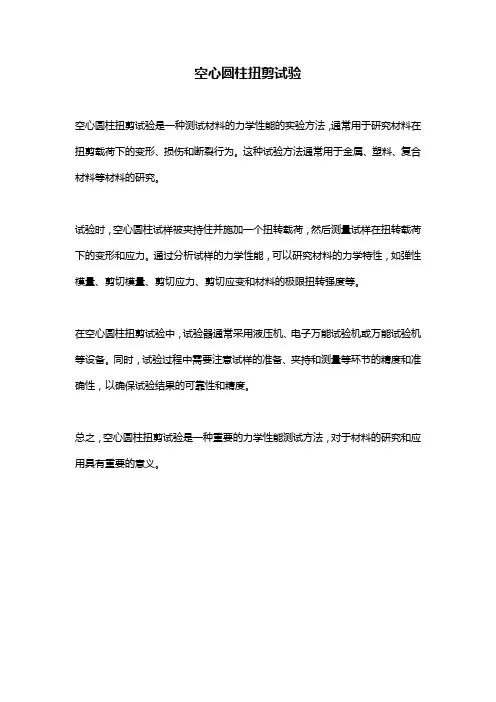

空心圆柱扭剪试验
空心圆柱扭剪试验
空心圆柱扭剪试验是一种测试材料的力学性能的实验方法，通常用于研究材料在扭剪载荷下的变形、损伤和断裂行为。
这种试验方法通常用于金属、塑料、复合材料等材料的研究。
试验时，空心圆柱试样被夹持住并施加一个扭转载荷，然后测量试样在扭转载荷下的变形和应力。
通过分析试样的力学性能，可以研究材料的力学特性，如弹性模量、剪切模量、剪切应力、剪切应变和材料的极限扭转强度等。
在空心圆柱扭剪试验中，试验器通常采用液压机、电子万能试验机或万能试验机等设备。
同时，试验过程中需要注意试样的准备、夹持和测量等环节的精度和准确性，以确保试验结果的可靠性和精度。
总之，空心圆柱扭剪试验是一种重要的力学性能测试方法，对于材料的研究和应用具有重要的意义。
DMC井盖制作步骤
制作步骤
SMC组分，包括不饱和聚酯树脂、苯乙烯、聚苯乙烯、玻璃纤维、填料(如石粉，石英砂)，以及各固化剂、硬脂酸锌等。
玻璃纤维承担机械强度的主要部分，填料可降低成本并改善树脂基料的粘度等性能。
并采用钢骨架作为承载结构件。
制作时先将不饱和聚酯树脂和聚苯乙烯混匀，加入内脱模剂，颜料糊，固化剂，填料等，经搅拌后，再加入玻璃纤维搅拌制成团状模塑料。
SMC制品和填料分有砂无砂有差别。
有砂必须砂与钙粉充分捏合。
制作工艺步骤：把不饱和聚酯树脂、聚苯乙烯、固化剂加入到捏和机中搅拌，再加入填充料继续搅拌，再加入玻璃纤维搅拌，制成高强度复合材料备用。
承力结构件：焊扎钢筋架。
模压工序：在加热至160℃在模具内倒入部分复合材料，放入钢骨架，再倒上其余的复合材料，液压机模压后脱模即成型。
碳纤维对橡胶材料基体的机械性能增强
碳纤维对橡胶材料基体的机械性能增强于化龙 (中国石油大学 (北京) 克拉玛依校区工学院，新疆克拉玛依 834000)摘要：随着工业的发展，中国对橡胶材料的需求越来越大，对橡胶性能的要求也越来越高。
人们根据所要求的性能不同，在天然橡胶中加入各种材料，使其具备了较好的拉伸强度、耐磨、抗撕裂、阻燃、耐油性等。
随着科技的进步，新型复合材料的添加又赋予了橡胶更多更好的性能，对橡胶性能的改进研究也一直在进行。
文章主要探讨加入不同含量的及不同取向的碳纤维对橡胶材料机体的力学、抗撕裂、拉伸强度、耐磨等机械性能的增强作用，希望能对复合材料的研究有所贡献。
关键词：碳纤维；丁腈橡胶；纤维取向；抗撕裂；耐磨性中图分类号：U465.4+2 文献标志码：A 文章编号：1008-4800(2021)15-0033-02DOI:10.19900/ki.ISSN1008-4800.2021.15.017Enhanced Mechanical Properties of Carbon Fibers on Rubber MatrixYU Hua-long (Institute of Technology, China University of Petroleum-Beijing at Karamay, Karamay 834000, China) Abstract: With the development of industry, the demand for rubber materials in China is increasing, and the requirements for rubber properties are becoming higher and higher. According to the different properties required, various materials are added to natural rubber to make it have better tensile strength, wear resistance, tear resistance, flame retardant, oil resistance and so on. With the progress of science and technology, the addition of new composite materials gives rubber more and better properties, and the improvement of rubber properties has been carried out. This paper mainly discusses the addition of different content of carbon fiber and the reinforcement effect of carbon fiber increment with different fiber orientation on the mechanical properties of rubber material body, such as mechanical, tear resistance, tensile strength, wear resistance and so on, hoping to contribute to the research of composite materials.Keywords: carbon fiber; NBR-rubber; fiber orientation; tear resistance; wear resistance0引言随着我国工业发展的进步，各类工业发展异军突起，电力工业、汽车工业以及航空航天等领域广泛应用橡胶材料：例如橡胶由于具有良好的绝缘特征，被广泛用于电缆的绝缘保护套制作材料；由于具有较好的弹性、拉伸强度、抗撕裂等特性，多被用于汽车的轮胎制造、配件；耐高温、耐摩擦、阻燃等特性，使橡胶材料成为备受航空航天行业青睐的、外部表面的理想制作材料。
第三章 树脂基复合材料及其制备工艺
刷胶衣： 纵横各一遍，施胶量300～500 g/m2 ， 厚度0.25～0.5mm。
结合层糊制：待胶衣半固化后进行，用柔软的表面毡作过渡层，再 贴纤维。铺层尽可能连续，错位对接，严禁搭接。
手糊成型工艺
(5)、固化
不饱和聚酯：
固化剂 ---- 苯乙烯 引发剂 ---- 过氧化物 促进剂 ---- 有机钴 温度 ---- > 15℃ 湿度 ---- < 80%
喷射成型
按喷射方式分类，可分为两种。 ①高压型 (a)用泵把树脂送入喷枪，利用泵压进行喷
射； (b)用空压机将树脂罐和固化剂罐加压树脂，
在该压力下将树脂和固化剂压入喷枪进行喷射。 ②气动型 树脂和固化剂的混合物借压缩空
气喷出的力与空气雾化、喷出。
喷射成型
喷射成型的优点是： ①利用粗纱代替玻璃布，可降低材料费用； ②半机械操作，生产效率比手糊法高2-4倍，尤其对大型 制品，这种优点更为突出， ③喷射成型无接缝，制品整体性好； ④减少飞边、裁屑和剩余胶液的损耗。 喷射成型的缺点是: 树脂含量高，制品强度低，现场粉尘大，工作环境差。
X3＝
W1 W4 W1
100%
W4——烘干后胶布质量。
层压成型
挥发份含量一般通过调整干燥速度（温度、时间）来 实现。
干燥温度提高过快，挥发份来不及跑掉会影响胶布质 量。挥发份含量的控制范围为：1.5～3%。
（4）流动度控制
流动度是胶布中含胶量，可溶性树脂含量，挥发份含 量三项指标的综合反映。它表示树脂固化时的流动性能。

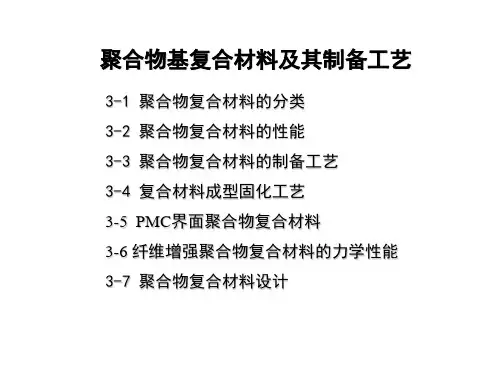

聚合物基复合材料及其制备工艺
