铁心退火方式
退火的种类及工艺
退火的种类1.完全退火和等温退火完全退火又称重结晶退火，一般简称为退火，这种退火主要用于亚共析成分的各种碳钢和合金钢的铸，锻件及热轧型材，有时也用于焊接结构。一般常作为一些不重工件的最终热处理，或作为某些工件的预先热处理。
2.球化退火球化退火主要用于过共析的碳
退火的种类1.完全退火和等温退火完全退火又称重结晶退火，一般简称为退火，这种退火主要用于亚共析成分的各种碳钢和合金钢的铸，锻件及热轧型材，有时也用于焊接结构。一般常作为一些不重工件的最终热处理，或作为某些工件的预先热处理。
2.球化退火球化退火主要用于过共析的碳钢及合金工具钢(如制造刃具，量具，模具所用的钢种)。其主要目的在于降低硬度，改善切削加工性，并为以后淬火作好准备。
3.去应力退火去应力退火又称低温退火(或高温回火)，这种退火主要用来消除铸件，锻件，焊接件，热轧件，冷拉件等的残余应力。如果这些应力不予消除，将会引起钢件在一定时间以后，或在随后的切削加工过程中产生变形或裂纹。
退火与正火1.钢的退火将钢加热到一定温度并保温一段时间，然后使它慢慢冷却，称为退火。钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。退火的目的，是为了消除组织缺陷，改善组织使成分均匀化以及细化晶粒，提高钢的力学性能，减少残余应力；同时可降低硬度，提高塑性和韧性，改善切削加工性能。所以退火既为了消除和改善前道工序遗留的组织缺陷和内应力，又为后续工序作好准备，故退火是属于半成品热处理，又称预先热处理。
2.钢的正火正火是将钢加热到临界温度以上，使钢全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。它能消除过共析钢的网状渗碳体，对于亚共析钢正火可细化晶格，提高综合力学性能，对要求不高的零件用正火代替退火工艺是比较经济的。
完全退火处理完全退火处理係将亚共析钢加热至Ac3温度以上30~50℃、过共析钢加热至Ac1温度以上50℃左右的温度范围，在该温度保持足够时间，使成為沃斯田体单相组织(亚共析钢)或沃斯田体加上雪明碳体混合组织后，在进行炉冷使钢材软化，以得到钢材最佳之延展性及微细晶粒组织。
铸铁之弛力退火处理几乎所有的铸件在冷却过程中都会產生热应力，在热处理过程中，特别正常化处理和退火处理之后均会成内应力，内应力发生的主要原因在於铸件的内部肉厚不同，在急速冷却过程中由於热降的差异发生，肉厚不同会使每一个不分的收缩各异，因而引起了所谓内应力，冷的部分具有较高的潜变长度，而热的部分其长度较低，故热的部分就会在冷的部分收缩后形成热点造成部份的变形，变形部分之强度，随著变形度的增加而提高，最后再不能进一步变形时，铸件内部形成某种程的弹性应力，甚至塑性应变，即為内应力，此应力几乎可高达与抗拉强度等值，一且由於任何外在的原因使局部应力超过抗拉强度的时候，此类铸件很容易因而造成破裂，热处理是消除内应力最重要的一种方法，主要程序是升高温度，令所有铸建在非常均匀而缓慢的情况下，加热及冷却。
退火温度的高低，主要视铸件的组成部分，以及必须消的强度量而定，甚至必须考虑组织的可能变化，最适合的退火温度可大致归纳如下：对非合金性的铸铁而言，约在500~575℃之间，对於低筋性的铸铁而言，大约在550~600℃之间，对高合金铸铁而言则在600~650℃之间，炉内的温度分布，必须儘可能的均匀以避免存在温度梯度，不论任何情况下，用於退火的火焰或热气体，不能直接喷向铸件，以避免在加热的时候，薄壁的部分在次引起热应力，而增加残留应力的存在量，进而引起破裂，在到达退火温度后的第一小时内大部分的内应力均会消除，则视铸件的厚薄而定，一般而言铸件厚度每增加25mm必须增加一小时的退火时间。 铸铁之软化退火处理灰铸铁与球状石墨铸铁软化退火，事实上是一种针对碳化物分解的热处理，对非合金性及低合金铸铁而言，铁碳所形成的碳化物并非是一种稳定相，在高温中经过一段足够长的时间，碳化物分解成為石墨、肥力铁或沃斯田铁，此类分解过程就是一般所谓的软化热处理，同时也是製造展性铸铁的主要程序，灰铸铁裡的碳化物主要分两类，第一类是在凝固过程中形成的共晶碳化物(Eutectic Carbide)，一般称之為自由碳化物(Free Carbide)。软化处理主要分成两个步骤，及第一段石墨化及第二段石墨化，共晶碳化物之分解為第一段石墨化，波来铁分解為肥力铁与石墨之步骤為第二段石墨化。图2-2所示為软化处理时间-温度曲线，如果波来铁分解时予以非常缓慢的冷却，则同时可达到弛力退火的效果。
第一段石墨化处理的目的在於消除共晶雪明碳铁，因此当灰铸铁或者球状石墨铸铁，再凝固过程中，石墨形成不完全，大部分都会形成共晶雪明碳铁，在铸件的角落和锐边处，由於冷却速率较快，或以金属模铸造时激冷效果均会產生共晶雪明碳铁，另当硅的含量不够，或接种的处理不良都会產生硬点，或形成碳化物，如果铸铁内具碳化物的稳定元素，儒Cr、V或太高之锰含量时，也会形成相同的结果，如果是由於成分的配合不恰当，晶界形成共晶碳化物，则铸件的肉原对碳化物之形成不会產生之影响，此类碳化物在某一个温度范围内相当的不稳定，其分解速度随著温度的降低而急速的减小，且随著温度的升高而急速的增加。第一段石墨化的温度不宜太低，其温度范围大约在850℃至950℃之间，对球状石墨铸铁而言，由於需要较高的韧性，因此温度不宜超过920℃，以免发生沃斯田铁初晶，退火的时间必须加长，退火时间的长短不仅由退火温度来决定，同时需考虑铸铁的种类成分，甚至要考虑碳化物的种类，一般而言退火时间可由2~15小时，為了避免脱碳，同时考虑经济上的效益，退火时间应儘可能地缩短，石墨化元素如硅及微量的铜可加速雪明碳铁的分解，而碳化物的稳定元素，如铬、铝、铜，在正常情况下会严重地延迟石墨化的时间。
第二段石墨化处理的目的是消除或减少波来铁，其主要作用在於分解波来铁，或者经过第一段石墨化处理后，在冷却过程中，防止波来铁的再形成，第二段石墨化处理应与第一段石墨化裡共同进行，假如无共晶碳化物存在，也可单独进行，主要的执行步骤，是在变态温度以下非常缓慢的冷却，或者在变态温度以下保持一段时间，对球状石墨铸铁而言，肥粒铁化后的组织对性质有非常大的影响，对灰铸铁而言，肥粒铁系的组织单使材料变软而已，雪明碳铁的分解速率随著温度之增加而增加，此现象与第一段石墨化处理结果相似。温度超过变态温度范围，则有部分的组织发生沃斯田铁化，冷却时，可在次形成波来铁，当温度超过600℃时，波来铁分解非常迅速。直到其完全分解為止，退火时间需要8至12小时，当温度超过某一临界点时，此肥粒铁的生长速率会得到相反的效果，可见要完全成肥粒铁化所需要的退火时间在4~24小时之间，温度则在680~740℃之间。
1.钢的退火
退火是生产中常用的预备热处理工艺。大部分机器零件及工、模具的毛坯经退火后，可消除铸、锻及焊件的内应力与成分的组织不均匀性；能改善和调整钢的力学性能，为下道工序作好组织准备。对性能要求不高、不太重要的零件及一些普通铸件、焊件，退火可作为最终热处理。
钢的退火是把钢加热到适当温度，保温一定时间，然后缓慢冷却，以获得接近平衡组织的热处理工艺。退火的目的在于均匀化学成分、改善机械性能及工艺性能、消除或减少内应力并为零件最终热处理作好组织准备。
钢的退火工艺种类颇多，按加热温度可分为两大类：一类是在临界温度（Ac3或Ac1）以上的退火，也称为相变重结晶退火。包括完全退火、不完全退火、等温退火、球化退火和扩散退火等；另一类是在临界温度（Ac1）以下的退火，也称低温退火。包括再结晶退火、去应力和去氢退火等。按冷却方式可分为连续冷却退火及等温退火等。
2.钢的淬火与回火
钢的淬火与回火是热处理工艺中很重要的、应用非常广泛的工序。淬火能显著提高钢的强度和硬度。如果再配以不同温度的回火，即可消除（或减轻）淬火内应力，又能得到强度、硬度和韧性的配合，满足不同的要求。所以，淬火和回火是密不可分的两道热处理工艺。
2.1 钢的淬火
淬火是将钢加热到临界点以上，保温后以大于临界冷却速度（Vc）冷却，以得到马氏体或下贝氏体组织的热处理工艺。
2.2 钢的回火
回火是将淬火钢加热至A1点以下某一温度保温一定时间后，以适当方式冷到室温的热处理工艺。它是紧接淬火的下道热处理工序，同时决定了钢在使用状态下的组织和性能，关系着工件的使用寿命，故是关键工序。
回火的主要目的是减少或消除淬火应力；保证相应的组织转变，使工件尺寸和性能稳定；提高钢的热性和塑性，选择不同的回火温度，获得硬度、强度、塑性或韧性的适当配合，以满足不同工件的性能要求。
铁基纳米晶磁芯热处理工艺及性能研究
75科学技术Science and technology铁基纳米晶磁芯热处理工艺及性能研究申 毅*，赵昱臻，王立新，李志恩，李 博（太原钢铁(集团)有限公司，山西 太原 030003）摘 要：对铁基非晶纳米晶软磁材料进行了介绍，并以真空热处理技术为例，对热处理工艺对铁基纳米晶磁芯性能的影响进行了探讨。关键词：铁基纳米晶磁芯；热处理工艺；性能中图分类号：TB383.1文献标识码：A 文章编号：11-5004（2019）12-0075-21 铁基非晶纳米晶软磁材料概述正常环境下软磁材料具有低矫顽力、软磁材料，这种材料在电力、电子等工业领域具有十分广泛的应用[1，2]。而铁基非晶纳米晶软磁材的结构独特，和优异的软磁性能，不仅具有较高的磁导率和较低的矫顽力，而且还具有低损耗以及高饱和磁感应强度的特点[3]。相较于传统的软磁材料，铁基非晶纳米晶合金材料具有更加综合的软磁性能，由于性能优异使其获得了广泛的应用，电力、电子领域都广泛的应用了这一材料。2 铁基纳米晶磁芯热处理工艺及性能铁基纳米晶磁芯热处理步骤为：将材料放置在介质中，在一定温度下进行持续加热，当升高到一定温度时要持续一段时间，然后在通过一定的冷却方式和速率进行冷却，通过这一工艺可以使材料的组织结构发生改变，进而改善其性能。选择Fe73.5Cu1Nb3Si13.5B9铁芯进行研究，当前企业在实际生产中，对这种铁芯的热处理主要采取真空热处理技术，因此本文对真空热处理热处理工艺对铁基纳米晶磁芯性能的影响进行研究。选用的铁芯具体的参数为：尺寸18mm-11mm-8mm，叠片系数0.8。2.1 真空热处理工艺退火温度对铁基纳米晶磁芯性能的影响热处理工艺参数：升温速度为1℃/min，保温时间为60min，由于非晶磁芯在526℃开始磁化，因此选择的退火温度为530℃、540℃、550℃，然后将其随炉冷却到200℃，出炉。待式样冷却到室温以后，对其软磁性能进行测试。实验结果如图1所示。图1 不同退火温度时电感磁芯有效磁导率与频率关系曲线从图中可以看出，在540℃的退火温度下，其磁导率、磁性能和软磁性能都处于最佳状态，因此540℃为其最佳的退火温度。退火温度对于铁基纳米晶磁芯磁性能的影响比较大，当退火温度比较低时，非晶基体上开始出现相，在温度升高之后，晶粒数量就会不断增多，外观形态变大，在这种状态下形成了非晶+bccFe（Si）固溶体的双结构，在纳米晶系统中，纳米晶粒之间存在交换耦合作用，以及磁晶各向异性的减小而得到强的耦合作用。晶粒间的非晶相在这一个过程中起着非常重要的作用，这种交换作用就是由其进行传递的，当析出的α-Fe（Si）相的晶粒大小与比例处于一种匹配时期，能够取得最佳的交换耦合强度，铁基纳米晶磁芯磁性异常趋近平均化，在这样的条件性能够得到最佳的磁性能。材料退火温度持续上升情况下，需等待材料内部残余应力减少直至消除，减轻了钉扎畴壁承受的阻力，这种情况下磁化矢量会向带内倾斜。这样能够使材料的软磁性能得到有效的改善。当温度上升到规定范围时候，铁基纳米晶磁芯的晶相化外型尺寸变大，若晶粒尺寸超大，超出铁磁交换长度LEX，固有的非晶纳米晶双向结构会受损，材料的软磁性能发生改变。2.2 真空热处理工艺退火时间对铁基纳米晶磁芯性能的影响上面已经确定最佳的退火温度为540℃，在最佳退火温度下对退火时间进行研究，升温速率继续保持1℃/min，保温时间设定三个，分别为30min、60min和90min，然后将其随炉冷却到200℃，出炉。待式样冷却到室温以后，对其软磁性能进行测试。实验结果如图2所示，在60min的退火时间下，其磁导率、磁性能和软磁性能都处于最佳状态，因此60min为其最佳的退火时间。图2 不同退火时间时磁芯有效磁导率与频率关系曲收稿日期：2019-12基金项目：山西省重点研发计划资助项目（项目编号：201803D121024）。作者简介：申毅，男，生于1981年，汉族，山西忻州人，硕士，工程师，研究方向：冶金新工艺、新材料开发的研究。科学技术Science and technology（上接74页）第三，在进行安装工作时，工作人员应该把润滑脂涂在设备的轴承上，要保证涂了充足的润滑脂，以此让轴承顺利的转动。第四，在具体的润滑工作过程中，润滑效果可能会因为灰尘黏在润滑脂上而受到很大的影响。所以，为了解决这个问题，在进行润滑作业时，润滑方式可以运用单线式干油集中。3.3 加强技术管理为了真正落实润滑和维护工作，需要强化润滑工作的管理，需要符合“定点、定人、定质、定时、定量”的要求。定点就是在管理时对于注入点有准确度的要求，不能有加错或者漏掉的问题；定人就是所有工作人员分工明确，具有责任意识，对自己有有要求，把润滑工作做好；定质就是使用质量有保障的润滑材料，这样才可以保证它的使用价值。定时就是定期的开展润滑工作，根据具体情况和润滑材料的相关说明做好合理的维护和保养方案；定量就是在润滑时一定保证适量的润滑油，不能太多也不能太少。除此之外，还要做好相关的管理台账，润滑材料更换套科学，以润滑质量为基础，尽可能的重复利用润滑材料，降低材料浪费率，减少不需要的损失，提高管理效率和保养效果。3.4 应用自动润滑技术在接卸设备中，大型挖掘机和矿卡设备等主力采矿设备在工作时，需要符合“三班倒”的工作制度，每个设备的一天的工作时间超过十八个小时，一年三百六十五天都在工作。维修这些设备时，会利用很多的人力和财力，为了及时的处理这些问题就可以运用自动润滑的方法，把自动润滑泵安装在主力设备上。比如缅甸莱比塘铜矿就运用了这种方法，编程调控的电控泵可以把加注的润滑油送到需要它的地方，而且可以定时、定点、和定量，大大降低了机械磨损程度，降低了润滑油的使用量，在保证环保节能的前提下，可以减少维修和保养时间，而且能够切实的提升设备的产能。想要运用自动润滑技术，需要根据实际情况设计需要润滑的所有润滑点，而且可以全面监控机械设备工作中的润滑状况。设备自动润滑方法有很多的优势，包括可以定时定量、安全和高效、节约工时和延长车辆的使用时间。在具体的操作环境中，很多时候都需要临时安装机械设备，在此过程中就要开展润滑工作，从而有效的保护设备，不出现杂质侵蚀设备的问题，从而可以保证以后的保养工作顺利进行，与此同时现在也可以让设备正常工作。可是，还需要关注的事是，在具体的操作过程中，需要定时的润滑轴承，而且定量使用，因为一旦使用量太大就会减少轴承转动的空间，增加其粘性，让机械设备出现故障；如果使用量太少，就会增加摩擦力，是机械设备没有动力支持；如果润滑不均匀，轴承上就会有麻点出现，使机械无法正常工作，因此，在使用过程中，需要制定科学合适的润滑剂量和时间。4 结论总而言之，想要真正的做好润滑油的管理工作和使用工作，一定要及时优化和改良润滑技术，在一定程度上减少故障发生率和进行维修的周期，从而延长机械设备的使用周期，提高机械设备的工作任务量，达到事半功倍的作用，推进润滑技术不断发展和进步。文章研究了运用润滑技术的基本内容和遇到的具体问题还有合理润滑技术的实际运用，主要是想充分发挥合理润滑技术的价值，使得机械设备可以正常工作，能够满足人们的生活需要，还有各种作业中对于矿产资源的需要，从而促进我国现在的矿山开采工作继续发展，促进整个行业不断进步，从而增加我国的国民经济。参考文献[1]于秀坤.关于矿山工程中机械设备的故障特点及其维护探讨[J].世界有色金属,2017(18):68-69.[2]孙捷武,赵宸晖,高飞,郑越利.合理润滑技术在矿山机械维修中的应用[J].南方农机,2017,48(18):65.[3]谢志强.浅析矿山机械设备维护维修中应用无损检测技术[J].中国新技术新产品,2018(03):132.通过研究可知，在最佳的退火温度条件下，铁基纳米晶磁芯磁芯会受到退火时间的影响。当处于保温时间内，退火时间的延长可以提高电感磁芯的磁性，并且能够获得较好尺寸与一定数量的纳米晶相，形成非晶+bccFe（Si）固溶体的双相结构的形成，而这一结构有利于铁磁耦合。而保温时间和磁性能之间并不是正比关系，如果时间超过了一定的范围，会导致内应力基本被消除，然后再延长保温时间，并不能够起到明显的提高磁性能的作用，而且时间过长的化还会导致晶化相数量增加，并导致晶粒尺寸增加，进而破坏非晶纳米双向结构，反而会造成磁性能的下降。2.3 铁基纳米晶磁芯的叠片系数对其性能的影响图3 不同叠片系数磁芯经最佳热处理后有效磁导率与频率关系选用的铁芯具体的参数为：尺寸18mm-11mm-8mm，叠片系数0.6、0.65、0.7、0.75、0.8。热处理工艺参数：升温速度为1℃/min，保温时间为60min，退火温度为540℃，将其随炉冷却到200℃，出炉。待式样冷却到室温以后，对其软磁性能进行测试。实验结果如图3所示。从图中可以看出，随着叠片系数的增加，非晶纳米晶铁芯的有效磁导率会随着增加，从0.6~0.8，其有效磁导率能够增加44%。而在0.7~0.8时磁芯的性能并内有显著差异，特别是在高频段非晶纳米晶铁芯效率磁导率差别几基本可以忽略不计，所以依据实际生产需求，选取较小的叠片系数，从而达到降低成本的目的。3 结论铁基非晶纳米晶软磁材料具有优异的性能，在电力、电子等工业领域具有十分广泛的应用，在其加工过程中，热处理工艺会对其性能造成显著的影响，因此需要对热处理工艺进行优化，确定最佳的热处理方法和条件，从而有效地提高其性能。参考文献[1]郑立宝,杨元政,谢致薇,etal.环境温度对铁基纳米晶磁芯磁导率的影响[J].热加工工艺,2017(12):127-129.[2]刘凤芹,兰荣鑫,李晓雨.铁基非晶、纳米晶带材应用技术研究[J].材料导报,2013,27(s1):42-45.[3]陈向来.热处理工艺对Fe-基纳米晶磁性材料高频性能的影响[D].
变压器铁芯工艺流程
变压器铁芯工艺流程
1.原料准备：变压器铁芯的主要材料是冷轧硅钢片。冷轧硅钢片具有较高的磁导率和较低的损耗，可有效减少变压器的能量损耗。原料通常以钢卷的形式供应，并需要经过剪切机械设备将其切割成合适的尺寸。
2.表面处理：冷轧硅钢片在生产过程中通常会附着一层氧化皮，这会影响材料的导磁性能。因此，铁芯表面需要进行预处理。常见的表面处理方法包括酸洗、喷砂和打磨等。这些方法可以去除氧化皮和表面缺陷，提高材料的导磁性能。
3.分条：冷轧硅钢片按照变压器设计要求的宽度进行分条。分条可以使用剪切机械将钢卷切割成窄条状的硅钢片。分条的目的是为了制备下一步的叠压工艺。
4.叠压：分条后的硅钢片按照设计要求叠压在一起。叠压是通过卷绕机将硅钢片叠压在一起，形成铁芯的平行铁心部分。在叠压的过程中，需要注意硅钢片的排列方向，以使得磁通线尽可能平行于硅钢片的轧材方向。
5.翻页和制桩：叠压完毕后，需要进行翻页操作。翻页是将铁芯的叠压部分翻转180度，以使每层的磁通线方向相互垂直。翻页后，需要进行制桩操作。制桩是将铁芯的两侧用不导磁材料压紧，以增加铁芯的机械强度和固定性。
6.热处理：叠压完毕的铁芯需要经过热处理来改变材料的磁性能。常用的热处理方法包括退火和硅钢行走炉处理。热处理的目的是消除材料内部应力，提高导磁性能和减少铁芯损耗。
7.加工：热处理后的铁芯需要进行进一步的加工。常见的加工步骤包括切割、精磨和修整等。切割是为了获得所需的尺寸和形状。精磨是为了提高表面的光洁度和平整度。修整是为了去除边缘的毛刺和凸起部分，以提高铁芯的质量。
8.表面涂层：最后，铁芯需要进行表面涂层来保护其免受环境的侵蚀。常见的表面涂层材料包括漆膜、喷漆和热浸锌等。
以上就是变压器铁芯工艺流程的详细介绍。从原料准备到最终的表面涂层，各个步骤都需要严格执行，以确保铁芯具有优良的导磁性和机械性能。同时，工艺流程中也需要注意环境保护和安全生产，避免对环境和工人造成伤害。
定转子冲片和铁芯生产工艺流程
定转子冲片和铁芯生产工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I
hope that after you download them,they can help yousolve practical
problems. The document can be customized andmodified after
downloading,please adjust and use it according toactual needs, thank
you!
In addition, our shop provides you with various types ofpractical
materials,such as educational essays, diaryappreciation,sentence
excerpts,ancient poems,classic articles,topic composition,work
summary,word parsing,copy excerpts,other materials and so on,want to
know different data formats andwriting methods,please pay attention!定转子冲片和铁芯是电机制造中的关键部件，其生产工艺流程如下：
纳米晶铁芯退火工艺
纳米晶铁芯退火工艺
纳米晶铁芯是一种具有优异磁性能的材料，广泛应用于电力变压器、电感器、电感元件等领域。然而，在制造过程中，由于晶粒尺寸较大，会导致磁性能下降，因此需要对铁芯进行退火处理，以提高其磁性能。
纳米晶铁芯退火工艺是通过加热和冷却的过程，使铁芯中的晶粒尺寸减小，晶界清晰，从而提高磁性能。在退火过程中，需要控制温度和时间，以达到最佳的退火效果。
选择合适的退火温度非常重要。通常，退火温度应高于材料的屈服温度，以保证晶粒的再结晶。当温度达到退火温度后，晶粒开始生长，晶界开始消失，原有的晶粒尺寸逐渐减小。此时，需要保持一定的退火时间，以确保晶粒得到充分的生长和结晶。
在退火过程中，需要控制冷却速率。快速冷却可以防止晶粒再长大，保持纳米晶结构的稳定性。常用的冷却方法有自然冷却和快速冷却两种。自然冷却是将退火样品从高温环境中取出，自然冷却到室温。快速冷却则是通过水冷、油冷等方式将样品迅速冷却到室温。快速冷却可以有效地抑制晶粒再长大，进一步提高纳米晶铁芯的磁性能。
退火过程中还需要考虑退火气氛的选择。一般情况下，采用惰性气体如氮气或氩气作为退火气氛，避免铁芯表面被氧化，影响磁性能。
需要注意的是，退火过程中温度和时间的选择要根据具体的材料和要求来确定。不同的材料可能需要不同的退火温度和时间，以达到最佳的退火效果。同时，退火过程中的温度和时间也会影响材料的晶粒尺寸和磁性能。
纳米晶铁芯的退火工艺对于提高磁性能至关重要。通过合理选择退火温度和时间，并控制好冷却速率和退火气氛，可以使铁芯中的晶粒尺寸减小，晶界清晰，从而提高磁性能。在实际应用中，需要根据具体的要求和材料特性进行工艺参数的选择，以获得最佳的退火效果。这样的退火工艺可以大大提高纳米晶铁芯的磁性能，满足不同领域的应用需求。
铁芯退火作用
铁芯退火作用
篇一
铁芯退火，这可真是个有意思的话题啊。也许很多人对铁芯退火的作用并不十分了解呢。我觉得铁芯退火就像是给铁芯做了一次深度的放松和疗养。
你看啊，铁芯在各种电器设备中可是起着至关重要的作用呢。就好比是一个团队中的核心人物。而退火呢，就像是给这个核心人物来一次身心的调整。它能消除铁芯在制造过程中产生的内应力，这多重要啊！可能有人会说，不就是个铁芯嘛，有那么大的影响吗？嘿，还真别小瞧了它。就像人如果长期处于紧张状态，总会出问题一样，铁芯要是带着内应力工作，时间久了说不定就会出故障呢。
我记得有一次，我们工厂里的一台设备总是出问题，怎么检查都找不到原因。后来请了一位经验丰富的老师傅来看，他就说可能是铁芯的问题。经过一番检测，还真是铁芯内应力过大。经过退火处理后，嘿，那设备就像重新焕发了活力一样，又能正常工作了。这让我深刻地认识到了铁芯退火的神奇作用啊。
铁芯退火还能改善铁芯的磁性能呢，也许这一点很多人都没想到吧。它就像是给铁芯注入了一股神奇的力量，让它能更好地发挥作用。在这个科技飞速发展的时代，我们可不能小看了这些看似微小的工艺环节啊。
不过，铁芯退火也不是随便就能做好的呀，这需要专业的技术和设备。我觉得我们真的要重视这个过程，不能马虎对待。不然，可能会带来意想不到的后果呢。哎呀，说了这么多，我自己都有点佩服我自己了，哈哈。
篇二
铁芯退火，这到底有啥用呢？嗯，让我好好想想。也许它就像是给铁芯来了一场特别的洗礼。
你知道吗，铁芯在工作的时候会承受各种各样的压力和影响，就跟我们人在生活中会遇到各种挫折一样。而退火呢，就是让铁芯有一个休息和调整的机会。它能让铁芯变得更坚韧，更能适应各种复杂的环境。
我曾经在一个工厂实习的时候，就看到工人们对铁芯进行退火处理。那场面，还挺壮观的呢。看着那些铁芯在高温下慢慢变化，我就想，这是不是就像我们人经过磨难后变得更强大一样呢？可能这有点夸张，但我就是这么觉得的。
无刷直流电机的定子铁芯退火工艺

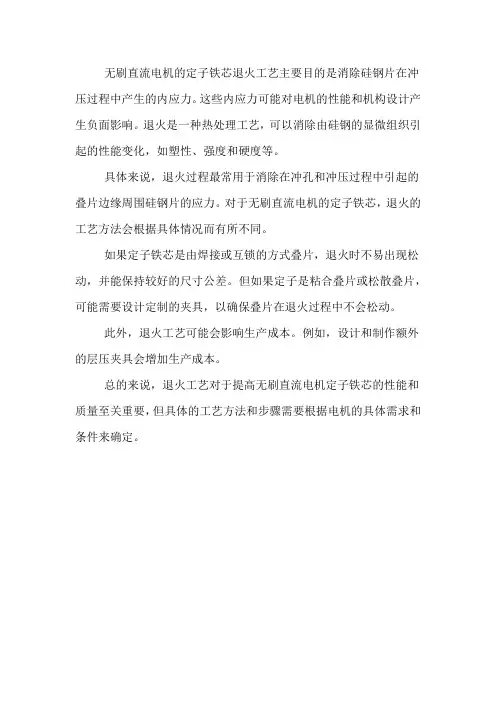

无刷直流电机的定子铁芯退火工艺主要目的是消除硅钢片在冲压过程中产生的内应力。这些内应力可能对电机的性能和机构设计产生负面影响。退火是一种热处理工艺，可以消除由硅钢的显微组织引起的性能变化，如塑性、强度和硬度等。
具体来说，退火过程最常用于消除在冲孔和冲压过程中引起的叠片边缘周围硅钢片的应力。对于无刷直流电机的定子铁芯，退火的工艺方法会根据具体情况而有所不同。
如果定子铁芯是由焊接或互锁的方式叠片，退火时不易出现松动，并能保持较好的尺寸公差。但如果定子是粘合叠片或松散叠片，可能需要设计定制的夹具，以确保叠片在退火过程中不会松动。
此外，退火工艺可能会影响生产成本。例如，设计和制作额外的层压夹具会增加生产成本。
总的来说，退火工艺对于提高无刷直流电机定子铁芯的性能和质量至关重要，但具体的工艺方法和步骤需要根据电机的具体需求和条件来确定。
三维立体卷铁芯变压器铁芯退火工艺探讨
三维立体卷铁芯变压器铁芯退火工艺探讨
发表时间：2016-12-12T14:38:41.550Z 来源：《电力设备》2016年第19期 作者： 封春波
[导读] 三维立体卷铁芯变压器以其空载损耗低，空载电流低，噪声低的性能，节电效果显著等优点，被国家电网公司列入到节能产品推广目录。
(江苏中天伯乐达变压器有限公司)
三维立体卷铁芯变压器以其空载损耗低，空载电流低，噪声低的性能，节电效果显著等优点，被国家电网公司列入到节能产品推广目录。在三维立体卷铁芯变压器生产过程中，铁芯退火是非常重要的工艺。实践证明，退火工艺直接影响产品性能的优劣，甚至退火不当导
致整批铁芯的报废，造成很大的经济损失。我公司从事过平面卷铁芯生产，在铁芯退火方面积累了一定的经验。由于三维立体卷铁芯也是
三个平面卷铁芯退火后拼装在一起组成的，故退火工艺一样，本文就卷铁芯退火工艺进行整理，供大家探讨。
一、退火工艺的设计
卷铁芯是用晶粒取向冷轧硅钢片通过剪切设备裁剪成一定形状和长度的条料，再依靠模具在缠绕机上按图纸缠绕成一定几何尺寸的铁芯。由于硅钢片在裁剪、缠绕、搬运过程中受到了应力，使得硅钢片内晶粒磁畴分子排列遭到了破坏，增加了损耗，为了恢复硅钢片的性
能，必须通过退火工艺，消除应力，恢复产品性能。因此，卷铁芯退火工艺要求比较严格。如工艺设计不合理或操作失误，就很难彻底恢
复其性能。我公司退火工艺如下。
二、退火工艺要点
1、退火炉的选择。退火炉按加热方式分为外热式炉和内热式炉。所谓外热式就是发热体布置在内胆的外面，内胆先被加热，再由循环对流将热量传递给铁芯。所谓内热式就是发热体直接给铁芯加热。按形状分为圆形炉和方形炉。仅形状区别。方形炉加热、冷却时棱角
会有应力产生，容易损坏，抽真空时容易变形，而且汽流不畅，造成温度不均，圆形可以克服上述缺点，但装载量不如方形炉。按安装方
式分井式和卧式两种。井式炉占地面积小，对厂房起吊高度有高求；卧式炉占地面积大但出炉比较方便。
定子铁芯技术要求-概述说明以及解释
定子铁芯技术要求-概述说明以及解释
1.引言
1.1 概述
概述
定子铁芯技术是电机制造中不可或缺的一部分，它直接影响着电机的性能和效率。定子铁芯作为电机的核心部件，其设计和制造需要符合一定的技术要求。本文将介绍定子铁芯技术要求的相关内容。
首先，我们将讨论定子铁芯的基本概念和作用。定子是电机的固定部分，以定子铁芯为骨架，绕制有线圈。定子铁芯的主要作用是提供一个稳定的磁路，使得电机能够高效地转换输入的电能为机械能。
接下来，我们将探讨定子铁芯的材料选择。定子铁芯通常采用高导磁性能的硅钢片制成，这种材料具有较低的磁滞损耗和涡流损耗，能够有效地减少电机的能量损耗，提高电机的效率。
然后，我们将详细介绍定子铁芯的结构设计要求。首先，在设计定子铁芯时需要考虑其形状和尺寸，这将直接关系到电机的外形和功率。其次，在铁芯的制造过程中需要注意铁芯的缝隙和接头的连接方式，以确保铁芯的稳定性和机械强度。
最后，我们将讨论定子铁芯的加工工艺和质量控制。定子铁芯的加工过程需要保证高精度和高效率，以确保电机的性能和稳定性。同时，定子铁芯的质量控制需要进行严格的检测和测试，以确保其符合设计要求。
综上所述，定子铁芯技术要求包括定子铁芯的基本概念和作用、材料选择、结构设计要求以及加工工艺和质量控制等方面。了解和掌握这些技术要求对于电机制造和应用具有重要的意义。在下文中，本文将对这些内容进行详细的阐述。
1.2 文章结构
文章结构部分的内容可以包括以下内容：
文章结构部分的目的是为了向读者介绍整篇文章的组织结构，帮助读者更好地理解和掌握文章内容。本文将通过以下几个部分来论述定子铁芯技术要求的相关内容。
第一部分是引言部分，主要包括三个方面的内容。首先是概述，简要介绍了定子铁芯技术在电力工业中的重要性和应用范围。其次是文章的结构，具体列出了本文的每个部分的主要内容和章节标题，为读者提供了整体的框架。最后是目的，说明了本文的目标是为读者介绍定子铁芯技术的要求，帮助他们提高对该技术的理解和应用。
冷轧连续退火炉工艺论文资料
目录
摘要 ...................................................................................................................................................................... 2
一、引言 ............................................................................................................................................................ ３
二、主体 ............................................................................................................................................................ ３
（一）、安全 .............................................................................................................................................. ３
1、安全教育培训 .............................................................................................................................. ３
2、机械点检安全规程 ...................................................................................................................... ４
铁芯的生产工艺流程
铁芯的生产工艺流程
内容:
铁芯的生产工艺流程主要可以分为以下几个步骤:
1. 原料准备
铁芯的主要原料是硅钢片,需要先进行冷轧和退火处理,使硅钢片具有良好的绕制性能。
2. 绕制成型
将退火后的硅钢片在绕线机上绕制成型,形成具有一定截面形状和导磁性能的铁芯。
3. 切割
将绕制后的硅钢片切割成一定长度的铁芯,便于后续装配使用。
4. 组装
将切割后的铁芯堆积、固定组装成完整的铁芯组件,安装在电机、变压器等设备中。
5. 性能检测
对组装完毕的铁芯组件进行磁导率、磁密等参数的检测,以保证其性能符合设计要求。
6. 包装
合格的铁芯组件进行防潮、防震包装,以保证运输和存储过程的安全。
以上是铁芯的主要生产工艺流程,还需要对各个环节的工艺参数进行精确控制,从而生产出性能稳定可靠的铁芯产品。
