应急照明集中电源规格说明书
TH-ZH3W恒流型应急电源应急灯规格书
4.灯具工作电压交流 220V50Hz，请注意查看电源电压情况，如误接上 380V 三相电会烧毁灯具；
5.如灯具接上电工作不正常，要即刻切断电源，取下灯具维修；
⊙ 试验按钮功能 2
2.1.主电状态下按动试验按钮<5 秒为正常的模拟主电故障； 2.2.主电状态下按动试验按钮 1 次（绿指示灯按 1HZ 闪烁，即 1 秒钟闪烁 1 次）松开后进入手动月检，先主电 2 秒再放电 120 秒 之后回到主电状态； 2.3.主电状态下连续按试验按钮 2 次（绿指示灯按 3HZ 闪烁，即 1 秒钟闪烁 3 次）再松开，电路进入手动年检， 先主电 2 秒再放 电终止回到主电状态； 2.4.主电状态处于月检或年检状态时，连续按动试验按钮 3 次即可回复到主电状态。 3.指示灯功能: 3.1.绿色指示灯长亮为主电状态。 3.2.红色指示灯长亮为充电状态，灯灭为停止充电状态，以 1HZ 的频率闪烁为月检状态，以 3HZ 的频率闪烁为年检状态。 3.3.黄色指示灯以 1HZ 的频率闪烁为电池开路丶充电回路断路状态；以 3HZ 的频率闪烁为光源开路丶光源断路或自检时应急无输 出状态；长亮为自检时检测到电池放电时间不足。 4.故障报警功能: 4.1.当电路出现故障进入自检时未排除 2 秒内报警； 4.2.在自检过程中出现电池开路，充电回路短路，放电回路无输出、月检放电不足 120 秒以及年检放电不足 30 分钟则报警； 4.3.报警声每隔 50 秒提示一次，每次持续时间为 2 秒，报警声持续到故障排除为止。 4.4.当在自检过程中发现电池放电时间不足或光源故障时，此时要求排除故障后按动试验按钮巡检一次才能回到主电状态。 5.本灯具除设计手动月检和手动年检功能，还具有自动月检和自动年检功能。 自动月检：在正常主电状态电路工作 48 小时后每隔 30 天±2 天自动由主电工作状态转入应急状态，并持续 120 秒，然后自动恢复 到主电工作状态。 自动年检：在正常主电状态电路工作每隔 1 年自动由主电工作状态转入应急工作状态并持续至放电终止然后自动恢复到主电工作 状态。 要加速测试自动月检和自动年检功能见本制造商提供的《频率加速测试月检年检功能的方法》 6.做好维护保养记录，定期进行对灯具维护保养。 7.定员定期检查，排除故障，以确保使用寿命和正常使用。
INL-96X应急电源规格书
INL-964
数据表（1）
产品型号
产品代码 89020961 89020962 89020963 89020964
水平安装孔距长 D
光源类型 HQI/HPS HQI/HPS HQI/HPS HQI/HPS
水平安装孔距宽 d
光源功率
20W
35W
70W
● 高效率低温升长使用寿命 300000 小时 ● 启动过程快 ● 灯开路短路及寿命终结保护 ● 内置过热自动关闭 ● 高至 2.5mm²的接线端子 ● 功率因素高，功率因素大于 0.98
● 外置可选简易的自动应急模式和手控应急模式 ● 手控模式外置开关兼容普通墙壁照明开关
● 可选应急时简易的降功率运行延长应急照明时间 ● 内置优秀的电池管理系统 ● 电池过充电过放电保护 ● 电池故障监测 ● 外置应急系统管理状态指示灯
Data 13/09/16 INL-96X_SPEC V1.0_CN 如有更改恕不另行通知
1/4
四、安装布线
1、连接线类型及截面积
使用单芯线或多股绞合线，截面 0.75mm²-2.5mm²的铜
芯线布线。线端剥开 6-8mm
的裸线（图示 2），确保完好 的接入本控制装置的接线端
图示 4
子并压紧。
图示 2
W W W V V A Hz λ % V V V V V Hz
kVp m/pF m/mH
℃ ℃ ℃ ℃
W V S h min
kV
INL-961 89020961 MH/CDM/HQI/HPS
20 24 27 / 39 220—240 160—264 0.18 50 / 60 > 0.95 < 10 > 275 11.1/12 9.6—14.5 250 70—130 160—174 ＜1.4 ＜4.5 5 / 150 80 / 35 -25 55 80 -25—80 有 有 有 有 有 有 12 150-170 <0.022 ≤24 ≥90 有 有 2 / 60 秒 Ni-Cd/Ni-Mh/Li-ion 11.1V/12V 3.5AH CE / RoHS
集中电源集中控制型消防应急照明灯具A-ZFJC-E3W-A600安装使用说明书
Acrel江苏安科瑞电器制造有限公司集中电源集中控制型消防应急照明灯具A-ZFJC-E3W-A600安装使用说明书V1.0江苏安科瑞电器制造有限公司Jiangsu ACREL Co.,Ltd.目录一.概述 (1)二.特点 (1)三.技术特性 (1)四.结构特征与工作原理 (1)五.安装与布线 (2)一、概述本说明书为集中电源集中控制型消防应急照明灯具A-ZFJC-E3W-A600（以下简称照明灯）说明书。
标志灯通常安装于室内，具有以下工作状态：1常灭——正常状态；2点亮——应急状态。
通过信号总线接入应急照明分配电装置；受应急照明控制器的控制及管理。
标志灯采用电子编码方式，可通过我公司生产的电子编码器进行现场编码。
二、特点1.受应急照明控制器的控制可使照明灯改变工作状态。
2.照明灯的光源故障、电源功能、通讯故障可在应急照明控制器上显示。
三、技术特性1.工作电压：信号线电压：DC36V2.功耗：3W3.光源类型，应急时间：LED，不小于90min，应急时间由集中电源的配置确定4.故障检测：光源出现短路、断路时，DC36V掉电时，标志灯发送故障信号5.编码方式：采用电子编码方式，占用一个地址6.使用场所：室内7.使用环境：温度：0℃～+55℃相对湿度≤95%，不凝露8.壳体材料和颜色：铝合金（本色）9.重量：大约1kg10.防护等级：IP3011.执行标准：GB17945-2010四、结构特征与工作原理1.照明灯的安装方式：壁挂，外形示意图如图1所示2.标志灯工作原理：标志灯正常处于常灭状态，当发生紧急情况时，转入应急状态，应急状态时常亮。
图1五、安装与布线1.安装示意图如图2所示2.接线说明：Z1Z2为白色电缆，信号总线，无正负3.布线要求：信号线采用RVSP型双绞线，截面积≥2.5mm²。
布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一串线管或线槽内。
图2。
zs-d-1kva-a说明书
zs-d-1kva-a说明书应急逃生电源ZS-D-1KVA产品简介ZS-D-1KVA应急照明集中电源（消防应急灯具***应急电源）是应急照明疏散指示系统的一部分，火灾发生时，为集中电源型消防应急灯具供电，以蓄电池为能源的电源。
满足GB-2010***的要求，ZS-D-1KVA系列产品可适用于各类宾馆、写字楼、办公楼、住宅楼、体育馆、图书馆、各类库房等大、中型消防报警工程。
应急疏散系统参数设置工作电压：AC220V±10% /50HZ通讯接口：无极性二总线输出电压：DC24V额定功率：300W总线技术：i-Bus安装方式：壁挂式,自带分配电装置外形尺寸：700mm ×500mm×230mm蓄电池：面维护铅酸电池2节转换时间：小于3秒输出回路：4路应急时间：大于90分钟使用环境：温度：-20℃～ +60℃；相对湿度：≤92%(40 ℃)ZS-D-主要设备规定1.ZS-D-1KVA系统之内的各类产品，如灯具、应急照明集中电源、应急照明控制器等，均应通过国家型式核准（或认证）。
产品名称、型号、规格、电池应与市场准入制度要求的有效证明文件一致。
检验方法：检验认可（或认证）证书与产品标志、名称、型号、规格是否一致；检验报告（附产品照片）与产品外观是否一致。
检验数量：每批、每规格一个。
2.抽查自备电源消防应急灯的应急工作时间和状态转换功能，应急工作时间不得少于其额定应急工作时间。
状态转换和状态指示正常。
试验方法：ZS-D-1KVA充电24小时之后放电，观察灯的状态转变和状态指示，测量放电时间。
每种规格：每批一套。
3.疏散标志应采用国家消防产品质量检验中心检验合格的产品。
产品名称、型号、规格与检验报告一致。
检查检验报告（附产品照片）与产品外观是否一致。
ZS-D-1KVA施工后应提供系统图、设备布置图、接线图、安装图、消防联动逻辑说明等必要的技术文件。
在施工过程之中，施工单位应做好施工（包括隐蔽）、检验、调试、设计变更等记录。

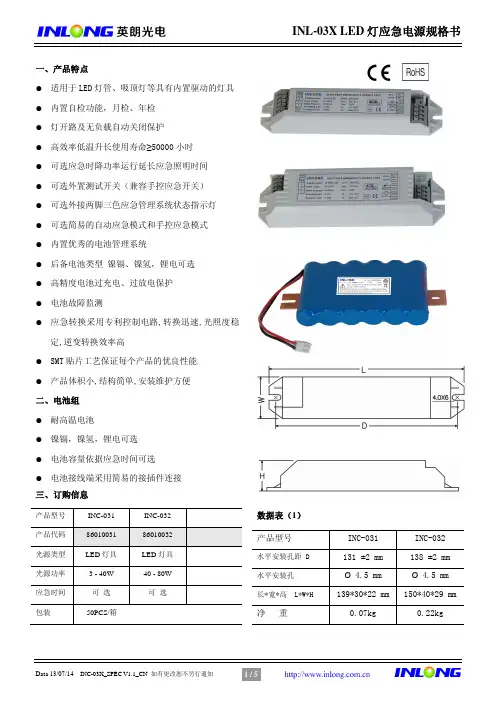

INL-03XLED灯应急电源规格书
7.3、测试开关
开关状态
功能
模式
按下<3 秒
模拟断电测试
按下 3-5 秒
模拟自检/月检功能①
主电
按下>5 秒
模拟自检/年检功能①
按下<6 秒 按下>6 秒
关闭/打开应急输出② 彻底关闭应急输出③
电池
注①：模拟月/年检状态下，再次按下测试开关，取消模拟自检功能。月检/年检状态下无效。
注②：(手动应急控制）须电池组有正常的电量和市电触发后有效。
INC-032 86010032 LED 灯具
40-80 220~AC 50/60 Max 6 11.1/12
-25 45 70 -25—70
Data 13/07/14 INC-03X_SPEC V1.1_CN 如有更改恕不另行通知
2/5
5.2、电池尺寸（A2 型 / 连接线长：150-170 mm）
INL-03X LED 灯应急电源规格书
六、安装布线 6.1、接线图
N L
LED灯具
照明开关
OUT
OUT
N
L1
INC-03X
L
Bat Bat + LED/K LED/A Switch Switch
12V电池组 LED指示灯 测试开关
6.2、连接线类型及截面积 使用单芯线或多股绞合线，截面 0.75mm²-1.5mm²的铜芯线布线。线端剥 开 6-8mm 的裸线（右图），确保完好的接入本控制装置的接线端子并压紧。 6.3、布线注意事项 功率 LED 的连接线会增加损耗应尽量短些，推荐灯的连线使用小于 3 米的铜芯线连接。指示灯及测试按钮 的连线应小于 1 米。墙壁照明开关(L 和 L1 之间)，其布线时须在同一相线上，布线距离应小于 100 米。推 荐使用小于 50 米的铜芯线连接。为安全的使用本控制装置及避免损坏本控制装置，请勿将两路相线接入本 控制器。LED 光源为有极性光源，请勿将极性接错，以免导致故障及额外的损失。为正确安全的使用本控 制装置，请严格按照接线图正确接线（见 6.1 节）。 6.4、安装推荐 本产品拥有良好的热处理单元，为保证产品性能、可靠性及使用寿命，应使本产品拥有良好的散热条件及使 用环境。为确保良好的散热，应使本产品的底部良好的安装在金属板上或远离发热源，使本产品工作环境温 度控制在允许的范围内。 6.5、电磁干扰 ● 不要将电源输入线和灯连接线交叉布线。 ● 尽量不要将电源输入线和灯连接线长距离平行布线，平行布线时应留 5-10cm 的距离。 ● 不要将电源输入线太贴近本控制装置。 ● 弯曲灯连接线。 ● 缩短电源输入线到本控制装置的连线距离。 ● 并联多个运行时应使电源输入线和灯的连接线尽可能短。
应急照明集中电源
应急照明集中电源（消防应急灯具专用应急电源）使用说明书浙江合极电气科技有限公司注：在安装、使用产品前，请仔细阅读使用说明书非常感谢您购买使用本公司生产的《应急照明集中电源（消防应急灯具专用应急电源）》以下简称应急电源EPS一、应急电源产品概述应急电源也称EPS专门为消防设备和专用负荷或照明用电而设计。
当电网电压正常时，电网交流电经本设备内互投装置直接给负载供电，同时本设备内充电器对电池组充电。
当电网停电或电网电压低于15%或高于10%额定电压时，本设备将立即切换到逆变输出电源，由电池组备用电经逆变器输出交流电，继续给负载提供电源。
当电网电压正常后，本设备将恢复至电网供电。
为适应消防应急时电源的需求，本设备设有电池组欠压保护强制解除开关。
、型号命名HJ —D —□ KVA输出功率产品类别应急照明集中电源（消防应急灯具专用应急电源）企业代码（浙江合极电气科技有限公司）三、应急电源产品通用技术参数3.1主机技术参数:四、组成结构及工作原理4.1、组成结构：本产品由输入输出单元、充电器、逆变器、电池组、监控及显示单元等组成。
4.2、工作原理：如图（a）所示：输出（a）工作原理图说明：1）当有市电时，市电通过KM输出，同时充电器对电池组充电；2）当市电停电，或市电电压过低时，监控单元控制KM切换至逆变器输出（此时为电池组供电），机器转入应急状态向负载供电；2）当市电有电，手动开关处于手动状态时，机器转入应急状态，由电池组经逆变器向负载供电；3）当市电有电，手动开关处于自动状态，外部接线端子输入联动（DC24V ）信号时，机器转入应急状态，由电池组经逆变器向负载供电。
4）当市电有电，并且持续30天时，机器进入30天自检，应急100s后, 恢复主电供电；当市电持续1年时，机器进入365天自检，放电至电池过放保护点后，恢复主电；4.3、故障报警系统：本电源具有声、光报警功能，并能指示故障类型（用故障代码显示），声音报警信号能手动消除（设有消音按钮），当有新的故障信号时，故障声信号应再启动，光故障信号在故障排除前一直保持。
HW-ZFJC-E3W-N650消防应急照明灯具说明书
N600(Ver1.06，2020.07)一、注意二、概述本说明书为 2 线制集中电源集中控制型消防应急照明灯具（以下简称照明灯）综合说明书，包括以下产品:HW-ZFJC-E3W-N650（3W 嵌顶安装）、HW-ZFJC-E6W-N651（6W 嵌顶安装）、HW-ZFJC-E9W-N652（9W 嵌顶安装）、HW-ZFJC-E3W-N660（3W 壁挂安装）、HW-ZFJC-E6W-N661（6W 壁挂安装）。
照明灯通常安装于室内，有 2 种工作状态：正常，应急。
具有故障检测功能，故障信息通过总线上传到应急照明分配电装置，应急照明分配电装置再上传到应急照明控制器。
照明灯采用电子编码方式，可通过我公司生产的GST-BMQ-2 型电子编码器进行现场编码。
三、特点1. 受应急照明控制器的控制可使照明灯改变工作状态。
1. 照明灯的光源故障、通讯故障可在应急照明控制器上显示。
四、技术特性1. 总线电压：36V，允许范围：25V～DC36V2. 各型号功耗光通量如下表。
型号功耗W 光通量lmHW-ZFJC-E3W-N650 3 ≥120HW-ZFJC-E6W-N651 6 ≥200HW-ZFJC-E9W-N652 9 ≥350HW-ZFJC-E3W-N660 3 ≥90HW-ZFJC-E6W-N661 6 ≥2003. 光源类型，应急时间：LED，不小于90min，应急时间由集中电源的配置确定。
LED 光源的规格：DC2.9V～DC3.1V/0.2W；LED 光源的型号：2835W80N03。
4. 故障检测：光源出现短路、断路时，总线电压过低时，照明灯发送故障信号。
5. 编码方式：采用电子编码方式，占用一个地址6. 使用场所：室内相对湿度95%，不凝露7. 使用环境：温度：0℃～+55℃ ≤8. 防护等级：IP309. 外形尺寸、安装孔距、重量、壳体材料及颜色：型号外形尺寸（mm）安装尺寸（mm）重量g 壳体材料颜色HW-ZFJC-E3W-N650 Φ142×65 开孔直径Φ120 190 铝合金+ABS+PC 白色HW-ZFJC-E6W-N651 Φ173×66 开孔直径Φ145 270 铝合金+ABS+PC 白色HW-ZFJC-E9W-N652 Φ173×66 开孔直径Φ145 290 铝合金+ABS+PC 白色HW-ZFJC-E3W-N660 209×119×76 60 370 ABS+PC 白色HW-ZFJC-E6W-N661 209×119×76 60 370 ABS+PC 白色10. 执行标准：GB 17945-2010五、结构特征与工作原理1. 照明灯按安装方式可分为2 大类：a) 壁挂照明灯，外形示意图如图1 所示。
集中控制型应急照明疏散指示系统选型参考手册(浙江台谊)2018版
