《电路与模拟电子技术》期末复习提纲
《电路与模拟电子技术》期末复习提纲
一、考试章节范围：
考试范围大体为：教材第1-6、9章。为减轻复习负担，其中各章的以下小
节可不用复习：
第1章：
1.1、1.8、1.10.2、1.11
第2章：
2.3～2.5
第3章：
3.8、3.9
第4章
4.1、4.2、4.5
第5章
5.4、5.5
第6章：
6.3.4、6.5、6.6
第9章：
9.2～9.4
二、考试题型：
A卷（期末试卷）
一．填空题（20分）：20空，每空1分
二．选择题（20分）: 10题，每题2分
三．计算题（30分）：3题，每题10分。
考点1：求某电路的戴维南等效电路（第1章）；
考点2：利用叠加定理，求多独立源电路中某支路的电流（第1章）；
考点3：利用一阶电路的三要素法，求某储能元件在换路后的电压和电流（第2
章）。
四．综合题（30分）：3题，每题10分。
考点1：正弦稳态交流电路的分析，给出某电路，求其中交流电压表和交流电流
表的读数（第3章）
考点2：基本运放电路的分析，给出某基本运放电路，求输出电压、传递函数，
判断该电路是何种电路（第4章）；
考点3：三极管放大电路的分析，求静态工作点Q，画出微变等效电路，计算输
入电阻、输出电阻、电压放大倍数等参数（不失真的最大输出电压不考）。
B卷（补考试卷）
一．填空题（20分）：20空，每空1分
二．判断题（20分）: 10题，每题2分
三．计算题（30分）：3题，每题10分。
考点与A卷类似。
四．综合题（30分）：3题，每题10分。
考点与A卷类似。
三、成绩比例：
期末考试成绩： 70％
平时考勤、作业等：20％
实验：10％
四、各章需掌握的知识点：
第1章 直流电路
1. 电路的参考方向的必要性，参考方向与实际方向的关系，关联参考方向
和非关联参考方向的定义，电压、电流正负的含义。
2. 电位与电压的关系，电位的计算方法。电功率和能量的定义及计算。理
解电路中功率平衡的概念。
3. 理想电压源与理想电流源的特性，两者不能等效互换；而实际电压源与
实际电流源之间则可做等效变换。
4. 基尔霍夫定律的适用范围（线性和非线性都适用）KCL和KVL的含义
及其解题应用；能列写电路指定节点的KCL方程，以及指定回路的KVL
方程。
5. 单口网络的等效方法，包括电阻的串并联等效、理想电压源的串联等效、
理想电流源的并联等效、电压源与元件的并联等效、电流源与元件的串
联等效等；掌握实际电压源与实际电流源的等效。
6. 掌握利用支路电流法的解题方法。
7. 掌握利用叠加定理简化解题的方法。对多个独立源作用的电路，能利用
叠加定理求解电路中的电压电流。注意功率不能直接用叠加定理求解。
8. 掌握戴维南定理。能求解有源二端网络的戴维南等效电路，包括开路电
压、输入电阻（内阻）的求解。
9. 复习习题：1、2、5、6、7、8、14、19、20、21、22
第2章 一阶动态电路的暂态分析
1. 电感和电容的特性，特别是微分形式的伏安关系。注意它们属于储能元
件，本身不消耗功率。
2. 换路定律的内容（电容电压和电感电流在换路前后瞬间不能突变）。根据
换路定律能画出电路0+时刻的电路图，并由此能计算0+时刻的电路所有
量的初始值。
3. 能计算稳态时的值，RL、RC一阶电路的时间常数的计算。掌握一阶电路
换路后电路中任意处电压或电流的计算方法：即掌握利用三要素法来解
题。
4. 复习习题：6、7、8、13、14
第3章 正弦稳态电路的分析
1. 掌握正弦交流量（正弦量）的三要素。正弦交流电的有效值和最大值的
关系。理解有效值的定义是基于电流的热效应。
2. 理解相量的概念。理解相量和向量的区别和联系。注意交流阻抗Z虽然
是复数，但不可表示为相量）。能根据负载元件的电压和电流的瞬时值表
达式，求出其电压、电流的有效值相量、最大值相量、初相位、相位差、
有效值、频率、功率因数等，能判断负载的性质（容性、感性、阻性）。
3. 掌握电感、电容元件，其电压与电流的超前或滞后关系，以及相应的相
量图画法。能根据电路总电压和总电流的超前滞后关系判断电路的性质
（呈感性或是容性）。
4. 掌握正弦稳态电路的求解方法—相量分析法，能根据相量分析法，画出
相量电路图，根据电路定律和基本分析方法，求解电路中各处的电压电
流相量，并能转化为时域的表达式。能利用相量图来简化解题，例如可
利用相量图来求解交流电路中的交流表计的读数。
5. 正弦交流电路中的视在功率S、无功功率Q、有功功率P的定义、单位计
算方法及三者的关系。能求解功率因数。理解感性负载提高功率因数的
方法（并联电容补偿）。
6. 复习习题：1、3、4、9、11、21、25
第4章 模拟集成运算放大器
1. 掌握理想运放的虚短和虚断这两个重要概念。能根据虚短和虚断去求解
理想运放的输入和输出电压的关系。
2. 掌握各种基本运放电路的分析，能求解各基本运放电路的电压传递函数、
输出电压的表达式，能据此判断该基本运放电路的功能。需掌握比例运
算电路（同相、反相）、电压跟随器、加减运算电路（加法、减法）、积
分和微分运算电路等。
3. 复习习题：7、8
第5章 半导体二极管
1. 掌握二极管（PN结）的基本特性：单向导电性；理解二极管的伏安特性。
2. 能求解包含二极管的电路。
3. 复习习题：3、6
第6章 晶体三极管及其放大电路
1. 掌握三极管的特性（放大特性和开关特性）；掌握三极管的输入、输出特
性。掌握三极管分别工作于放大、饱和、截止状态时的外部条件（即集
电结和发射结的偏置情况）。能理解输出特性的三个区域（饱和、放大、
截止区）以及在模电电路中主要应工作于哪个区；掌握三极管电流放大
倍数的概念。
2. 能根据三极管三个管脚电压情况，判断三极管的管脚（基极、集电极、
发射极）以及三极管的类型（NPN还是PNP）。
3. 掌握基本的共射极放大电路及其分析，掌握静态分析的估算和和图解法；
掌握动态分析的微变等效电路法和图解法。能画出其直流通路和交流通
路，能理解电路的静态工作点Q（放大电路必须加上合适的直流电源才能
正常工作），能根据直流通路求解Q；能根据交流通路画出其微变等效电
路；能根据微变等效电路计算其各种动态参数，包括输入电阻、输出电
阻、电压放大倍数等。
4. 掌握三极管放大电路的三种接法（共射级、共集电极、共基极放大电路）；
理解温度对三极管几个参数的影响。重点掌握静态工作点稳定的共射极
放大电路的静态和动态分析。
5. 复习习题：1、3、9、14、15、20
第9章 负反馈放大电路
1. 理解负反馈的概念（引入反馈后使净输入量减小）。
2. 知道放大电路中常用的负反馈有四种类型：电压串联负反馈、电压并联
负反馈、电流串联负反馈、电流并联负反馈等。
3. 复习习题：无
五、复习方法：
注重基本概念和基本原理、方法的理解和应用，复习时建议结合教材和PPT
课件来复习。习题主要复习平时布置的题目即可，各章的习题解答已发到公共邮
箱comgroup@163.com。
六、其他注意事项：
1. 考试时间6月11日（16周周三）。
2. 答疑时间、地点：6月4日（15周周三）上午8:00-9:40，地点：HH501，
即15周周三的上课时间和地点；另外16周周一做实验时，也可在实验
后答疑。
3. 最后一次作业在16周周一做实验时提交；所有实验报告可在考试后提交
（具体时间另行通知）。
4. 考试时不用带计算器。
（本复习提纲会发到公共邮箱comgroup@163.com ,密码comgroup888，致信
hhhdip@163.com或QQ咨询，具体问题最好答疑时再问）。
模拟电子技术B复习提纲共49页PPT
模拟电子技术B复习提纲
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
31、只有永远躺在泥坑的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
《模拟电子技术基本教程》课程复习提纲
《模拟电子技术基本教程》课程复习提纲一、基本要求（一）基本要求1.掌握半导体器件的基本工作原理2.掌握放大电路的基本分析方法，能够正确估算基本放大电路的静态工作点和动态参数。
3.掌握多级放大电路的耦合方式的优缺点，正确估算多级放大电路的动态参数。
4.能够正确判断电路中反馈的性质和交流负反馈的组态。
5.掌握集成运放组成的基本运算电路的分析方法。
（二）重点掌握的内容常用半导体器件的工作原理，外特性；放大电路的基本概念及分析方法，放大电路中反馈的判断，基本运算电路的分析。
二、复习内容1.集成运算及其基本应用（1）放大的概念及其指标（2）集成运算放大电路（3）理想运放组成的基本运算电路（4）电压比较器2.半导体二极管及其应用（1）半导体基础知识（2）半导体二极管及其应用电路（3）其它二极管及应用电路3.晶体三极管及放大电路（1）晶体三极管（2）放大电路的组成原则（3）放大电路的基本分析方法（4）放大电路的三种组态4.场效应管及基本放大电路（1）场效应管（2）基本放大电路5.集成运算放大电路（1）多级放大电路（2）放大电路简介（3）差分放大电路（4）功率放大电路6.放大电路中的反馈（1）负反馈的基本概念和分析方法（2）负反馈电路的框图及一般表达式（3）放大倍数分析（4）负反馈对放大电路性能的影响7、直流稳压电源（1）直流稳压电源的组成及作用（2）单相整流电路（3）滤波电路（4）稳压管稳压电路（5）线性稳压电源（6）开关型稳压电源。

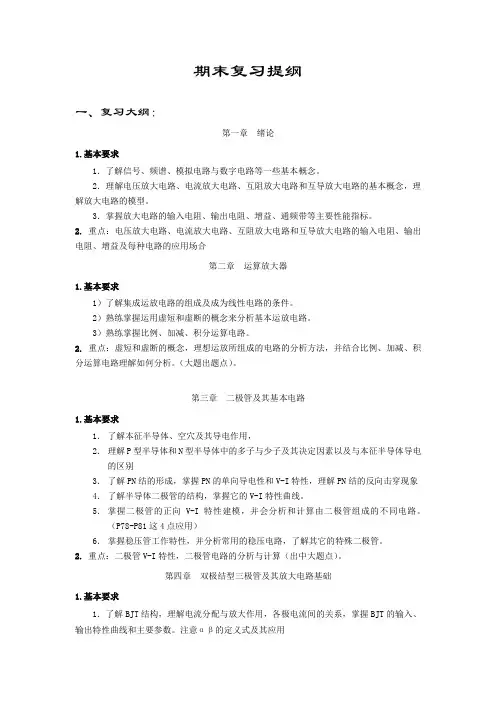

模电期末复习提纲
