电动机的正反转控制 公开课
合集下载
三相异步电动机正反转控制电路(修改)ppt课件
KM1
SB2 KM2
KM2 KM1
§6-4 三相异步电动机的正反转控制电路
二、接触器联锁正反转控制电路
L1 L2 L3
×××
Q
KM1
FR
M 3~
KM2
正转运行时反转 控制支路被断开
SB3
SB1
KM1
KM2
FR
KM1
SB22 KM2
KM2 KM1
三相异步电动机的正反转控制电路
二、接触器联锁正反转控制电路
思考：如何改变三相异步电动机的转向？
三相异步电动机的转向取决于通入 定子绕组中三相交流电的相序。
反转控制电路
方法：改变电源进线中任意两相相序，就可实现反转。
正转
反转
精选ppt
反转
反转
7
三相异步电动机的正反转控制电路
一、倒顺开关正反转控制电路
倒 顺 开 关
精选ppt
8
二、接触器联锁正反转控制电路
L1 L2 L3
×××
Q
使用了两个 停止按钮？
KM1
KM2
FR
U
VM W
3~
主电路
SB3
SB1
KM1
SB4
SB2
KM1 FR
KM2
KM2
控制电路
三相异步电动机的正反转控制电路
二、接触器联锁正反转控制电路
L1 L2 L3
×××
Q
操作步骤： ① 合闸。 ② 正转起动。 ③ 正转停止。
引入
用提问的方式引导学生思考，激发学习
课题
兴趣：

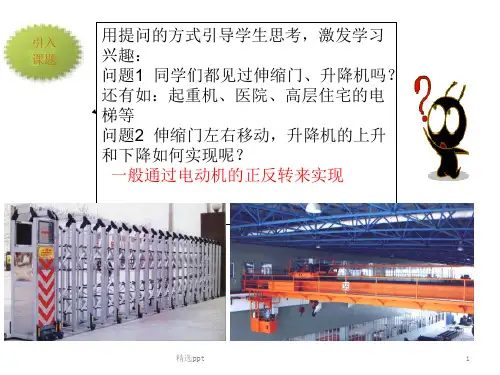

问题1 同学们都见过伸缩门、升降机吗？
还有如：起重机、医院、高层住宅的电
正转反转控制介绍课件
06
断路器：用于保护电路 免受过载和短路损坏
接线图和布线方法
01 正转反转控制电路的组成： 包括电源、开关、接触器、 电机等
02 接线图的绘制：根据电路原 理图，绘制出接线图，包括 各元件的位置、连接方式等
03 布线方法：按照接线图，将 各元件进行连接，注意线缆 的走向和长度
04 检查和调试：完成布线后， 进行通电检查和调试，确保 电路的正常运行
接地线必须使 用专用的接地 线，不能使用 其他导线代替
04
接地线必须安装 在干燥、通风良 好的环境中，防 止受潮和腐蚀
漏电保护装置的使用
01
确保漏电保护装置安 装正确，接地良好
02
定期检查漏电保护装 置，确保其功能正常
03
发生漏电时，漏电保护 装置应能及时切断电源
04
熟悉漏电保护装置的使 用方法，以便在发生漏 电时能够及时采取措施
正转控制：使用接触器、按 钮、热继电器等元件实现电 机的正转控制
正反转互锁：使用接触器、 按钮、热继电器等元件实现 正反转互锁控制，防止误操 作
正反转速度控制：使用变频 器、PLC等元件实现电机的 正反转速度控制，实现电机 的速度调节
反转控制：使用接触器、按 钮、热继电器等元件实现电 机的反转控制
正反转顺序控制：使用接触 器、按钮、热继电器等元件 实现正反转顺序控制，实现 电机的正反转自动切换
正反转制动控制：使用接触 器、按钮、热继电器等元件 实现电机的正反转制动控制， 实现电机的紧急制动
电气元件的选择
01
接触器：用于控制电 机的正转和反转
04
熔断器：用于保护电路 免受过载和短路损坏
02
继电器：用于控制电 路的通断
05
断路器：用于保护电路 免受过载和短路损坏
接线图和布线方法
01 正转反转控制电路的组成： 包括电源、开关、接触器、 电机等
02 接线图的绘制：根据电路原 理图，绘制出接线图，包括 各元件的位置、连接方式等
03 布线方法：按照接线图，将 各元件进行连接，注意线缆 的走向和长度
04 检查和调试：完成布线后， 进行通电检查和调试，确保 电路的正常运行
接地线必须使 用专用的接地 线，不能使用 其他导线代替
04
接地线必须安装 在干燥、通风良 好的环境中，防 止受潮和腐蚀
漏电保护装置的使用
01
确保漏电保护装置安 装正确，接地良好
02
定期检查漏电保护装 置，确保其功能正常
03
发生漏电时，漏电保护 装置应能及时切断电源
04
熟悉漏电保护装置的使 用方法，以便在发生漏 电时能够及时采取措施
正转控制：使用接触器、按 钮、热继电器等元件实现电 机的正转控制
正反转互锁：使用接触器、 按钮、热继电器等元件实现 正反转互锁控制，防止误操 作
正反转速度控制：使用变频 器、PLC等元件实现电机的 正反转速度控制，实现电机 的速度调节
反转控制：使用接触器、按 钮、热继电器等元件实现电 机的反转控制
正反转顺序控制：使用接触 器、按钮、热继电器等元件 实现正反转顺序控制，实现 电机的正反转自动切换
正反转制动控制：使用接触 器、按钮、热继电器等元件 实现电机的正反转制动控制， 实现电机的紧急制动
电气元件的选择
01
接触器：用于控制电 机的正转和反转
04
熔断器：用于保护电路 免受过载和短路损坏
02
继电器：用于控制电 路的通断
05
三相异步电动机正反转控制线路课件
当转子旋转时，其转速低于旋转磁场的转速，即异步电动机 的转速。这是因为转子导条中的电流要受到磁场的作用力， 而这个力又与转子的旋转方向相反，所以转子的转速低于旋 转磁场的转速。
三相异步电动机的特性
调速范围广
通过改变输入电压的频率或极数， 可以方便地调节电动机的转速。
效率高
由于采用三相交流电，电动机的效 率较高。
通过断路器和接触器实现对电动 机的启动、停止和正反转控制。
正反转切换
通过改变电源相序实现电动机的 正反转切换。
控制电路的实现
控制电路组成
控制电路主要由控制电源、继电器、接触器等组 成。
工作原理
通过继电器和接触器的逻辑控制实现对电动机的 正反转控制。
互锁保护
通过互锁保护电路，防止正反转接触器同时闭合， 造成电源短路。
应用领域与案例分析
应用领域
三相异步电动机正反转控制线路 广泛应用于工业自动化、交通运 输、家用电器等领域，如机床、 电梯、空调等设备的驱动控制。
案例分析
以数控机床为例，通过正反转控 制线路实现主轴的顺时针和逆时 针旋转，完成工件的切削加工。
技术发展趋势与展望
技术发展趋势
随着电力电子技术和控制理论的不断 发展，三相异步电动机正反转控制线 路将朝着智能化、高效化、集成化方 向发展。
展望
未来，正反转控制线路将更加注重节 能环保、稳定性、可靠性等方面的性 能提升，同时将不断探索新的控制策 略和方法，以满足不同领域的需求。
对未来研究的建议
深入研究新型电力电子器件在 正反转控制线路中的应用，提 高系统的能效和稳定性。
加强正反转控制线路的智能化 研究，实现自适应控制和预测 维护等功能。
维护保养建议
01
三相异步电动机的特性
调速范围广
通过改变输入电压的频率或极数， 可以方便地调节电动机的转速。
效率高
由于采用三相交流电，电动机的效 率较高。
通过断路器和接触器实现对电动 机的启动、停止和正反转控制。
正反转切换
通过改变电源相序实现电动机的 正反转切换。
控制电路的实现
控制电路组成
控制电路主要由控制电源、继电器、接触器等组 成。
工作原理
通过继电器和接触器的逻辑控制实现对电动机的 正反转控制。
互锁保护
通过互锁保护电路，防止正反转接触器同时闭合， 造成电源短路。
应用领域与案例分析
应用领域
三相异步电动机正反转控制线路 广泛应用于工业自动化、交通运 输、家用电器等领域，如机床、 电梯、空调等设备的驱动控制。
案例分析
以数控机床为例，通过正反转控 制线路实现主轴的顺时针和逆时 针旋转，完成工件的切削加工。
技术发展趋势与展望
技术发展趋势
随着电力电子技术和控制理论的不断 发展，三相异步电动机正反转控制线 路将朝着智能化、高效化、集成化方 向发展。
展望
未来，正反转控制线路将更加注重节 能环保、稳定性、可靠性等方面的性 能提升，同时将不断探索新的控制策 略和方法，以满足不同领域的需求。
对未来研究的建议
深入研究新型电力电子器件在 正反转控制线路中的应用，提 高系统的能效和稳定性。
加强正反转控制线路的智能化 研究，实现自适应控制和预测 维护等功能。
维护保养建议
01
《电动机正反转原理》课件
《电动机正反转原理》 PPT课件
电动机正反转原理是电动机工作的基本原理之一，本课件将介绍不同类型的 电动机、正反转的原理及其应用案例。
电机类型
直流电动机
直流电动机是最基本的电动机类型，采用直流电源供电。
交流电动机
交流电动机利用交流电源的频率和相位来控制运转。
直流电动机
电枢
电枢是直流电动机的旋转部 分，通过电流产生磁场。
电流方向与磁场旋转方向一致，推动转子旋转。
反转原理
1 交换其中两个相对称的定子绕组
交换定子绕组的连接线，改变转子磁场与定子磁场相互作用。
应用案例
1 家用电器
电动机应用广泛，包括家 用电器如洗衣机、风扇和 吸尘器等。
2 工业生产设备
工业生产设备中的机械驱 动系统通常使用电动机进 行控制。
3 交通运输工具
磁极
磁极是直流电动机的静止部 分，产生磁场与电枢相互作 用。
制动器
制动器用于控制电机的运转 和停止。
电刷
电刷用于将电源与电枢之间的电流传输。
旋转轴
旋转轴是连接电枢和负载的轴，将电能转化为 机械能。
正转原理
1 常闭开关
正转时，常闭开关使电流通过电枢产生磁场，推动电动机旋转。
2 常开开关
常开开关用于控制电机的电流供应，使电机持续运转。
反转原理
1 变换两个电刷连接线
反转时，交换电刷的连接线，改变电枢电流的方向。
2 改变电场方向
改变电场的磁场方向，使电机反பைடு நூலகம்旋转。
交流电动机
定子
定子是交流电动机的静止部分，产生磁场。
转子
转子是交流电动机的旋转部分，与定子磁场相互作用。
转子导条
转子导条用于传递电流，驱动转子旋转。
电动机正反转原理是电动机工作的基本原理之一，本课件将介绍不同类型的 电动机、正反转的原理及其应用案例。
电机类型
直流电动机
直流电动机是最基本的电动机类型，采用直流电源供电。
交流电动机
交流电动机利用交流电源的频率和相位来控制运转。
直流电动机
电枢
电枢是直流电动机的旋转部 分，通过电流产生磁场。
电流方向与磁场旋转方向一致，推动转子旋转。
反转原理
1 交换其中两个相对称的定子绕组
交换定子绕组的连接线，改变转子磁场与定子磁场相互作用。
应用案例
1 家用电器
电动机应用广泛，包括家 用电器如洗衣机、风扇和 吸尘器等。
2 工业生产设备
工业生产设备中的机械驱 动系统通常使用电动机进 行控制。
3 交通运输工具
磁极
磁极是直流电动机的静止部 分，产生磁场与电枢相互作 用。
制动器
制动器用于控制电机的运转 和停止。
电刷
电刷用于将电源与电枢之间的电流传输。
旋转轴
旋转轴是连接电枢和负载的轴，将电能转化为 机械能。
正转原理
1 常闭开关
正转时，常闭开关使电流通过电枢产生磁场，推动电动机旋转。
2 常开开关
常开开关用于控制电机的电流供应，使电机持续运转。
反转原理
1 变换两个电刷连接线
反转时，交换电刷的连接线，改变电枢电流的方向。
2 改变电场方向
改变电场的磁场方向，使电机反பைடு நூலகம்旋转。
交流电动机
定子
定子是交流电动机的静止部分，产生磁场。
转子
转子是交流电动机的旋转部分，与定子磁场相互作用。
转子导条
转子导条用于传递电流，驱动转子旋转。
三相笼形异步电动机的正反转控制线路课件全文
U ---L3 V ---L2 W---L1
KM2
KM1
KM1
KM2

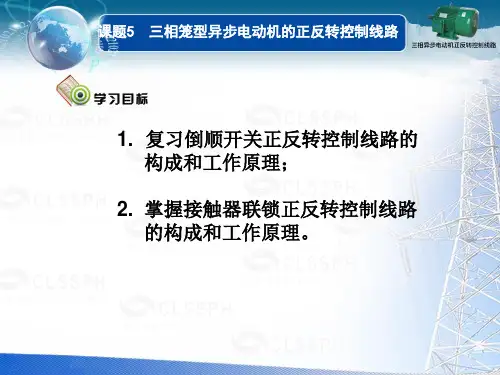

课题5 三相笼型异步电动机的正反转控制线路
模拟实验室连接接触器联锁正反转控制电路
L1 L2 L3
按钮
交流接触器 热继电器
电动机
线圈
热继电器动断 触头接线柱
课题5 三相笼型异步电动机的正反转控制线路
模拟实验室连接接触器联锁正反转控制电路
课题5 三相笼型异步电动机的正反转控制线路
一、 倒顺开关正反转控制线路
倒顺开关，又叫可 逆转换开关，利用 改变电源相序来实 现电动机手动正反 转控制。
课题5 三相笼型异步电动机的正反转控制线路
L1 L2 L3
熔断器 倒顺开关
电动机
FU QS
UVW
M 3~
课题5 三相笼型异步电动机的正反转控制线路
FU2
L1
L2
L3
松开SB2
KM1
电机继续正转
运行
UV
M 3~
KH W
KH
SB1 KM2
SB2 KM1 SB3 KM2
KM1
KM2
课题5 三相笼型异步电动机的正反转控制线路
QS FU1
FU2
L1
L2
L3
按下SB1,
KM1线圈失电 KM1
KM1自锁触头断
开,解除自锁
KM1主触头断开,
电机停转
KH
UV W
条控制分支必需接入联锁触头，
防止两个接触器同时吸合，造成 电源相间短路。
课题5 三相笼型异步电动机的正反转控制线路
电动机接触器联锁正反转控制线路电路图
QS FU1
FU2
电动机典型控制设计—电动机正反转控制设计(PLC设计课件)
(2) 如果对定时器和计数器进行复位操作，则被指定的T或C的位被复位， 同时其当前值被清0。
三、复位优先、置位优先锁存器
复位优先锁存器、置位优先锁存器：
指令功能
RS 复位优先锁存器，当置位信号和复位信号都有效时，复位信号优先，输出 线圈不接通。 SR 置位优先锁存器，当置位信号和复位信号都有效时，置位信号优先，输出 线圈接通。 RS、SR指令均为锁存器，一个复位优先，一个置位优先。S连接置位输入，R 连接复位输入。一旦输出线圈被置位，则保持置位状态直到复位输入接通。 置位、复位输入均以高电平状态有效。四、例1：抢答器的设计
抢答器有三个输入，分别为I0.0、I0.1和I0.2，输出分别为Q4.0、Q4.1和 Q4.2，复位输入是I0.4。要求：三人中任意抢答，谁先按按钮，谁的指示灯优 先亮，且只能亮一盏灯，进行下一问题时主持人按复位按钮，抢答重新开始。
抢答器程序 ：
四、例2：正反转控制
关键：找出电动 机正反向运行置 位和复位的条件
项目二：电动机典型控制设计
任务二
电动机正 反转控制
置位复位指令学习
学习S7-1500的基本指令中 的置位复位指令用法。
一、本置课位程复的位性指质令符号
1
二、置位复位指令作用
置位指令将指定的地址置位(变为1状态并保持)。 复位指令将指定的地址复位(变为0状态并保持)。
置位 复位
I0.0
Q0.0
（S）
I0.1
Q0.0
（R）
I0.0 I0.1 Q0.0
(1) 在检测到I0.0闭合的上升沿时，输出线圈Q0.0被置为1，并保持，而不论I0.0为 何种状态。
(2) 在检测到I0.1闭合的上升沿时，输出线圈Q0.0被复位为0，并保持，而不论I0.0 为何种状态。
三、复位优先、置位优先锁存器
复位优先锁存器、置位优先锁存器：
指令功能
RS 复位优先锁存器，当置位信号和复位信号都有效时，复位信号优先，输出 线圈不接通。 SR 置位优先锁存器，当置位信号和复位信号都有效时，置位信号优先，输出 线圈接通。 RS、SR指令均为锁存器，一个复位优先，一个置位优先。S连接置位输入，R 连接复位输入。一旦输出线圈被置位，则保持置位状态直到复位输入接通。 置位、复位输入均以高电平状态有效。四、例1：抢答器的设计
抢答器有三个输入，分别为I0.0、I0.1和I0.2，输出分别为Q4.0、Q4.1和 Q4.2，复位输入是I0.4。要求：三人中任意抢答，谁先按按钮，谁的指示灯优 先亮，且只能亮一盏灯，进行下一问题时主持人按复位按钮，抢答重新开始。
抢答器程序 ：
四、例2：正反转控制
关键：找出电动 机正反向运行置 位和复位的条件
项目二：电动机典型控制设计
任务二
电动机正 反转控制
置位复位指令学习
学习S7-1500的基本指令中 的置位复位指令用法。
一、本置课位程复的位性指质令符号
1
二、置位复位指令作用
置位指令将指定的地址置位(变为1状态并保持)。 复位指令将指定的地址复位(变为0状态并保持)。
置位 复位
I0.0
Q0.0
（S）
I0.1
Q0.0
（R）
I0.0 I0.1 Q0.0
(1) 在检测到I0.0闭合的上升沿时，输出线圈Q0.0被置为1，并保持，而不论I0.0为 何种状态。
(2) 在检测到I0.1闭合的上升沿时，输出线圈Q0.0被复位为0，并保持，而不论I0.0 为何种状态。
电动机正反转控制电路的设计与安装教学课件
项目十二：电动机正反转双重联锁 电路设计与安装
请大家认真观看视频
任务一：实现电动机正转与反转
❖ 提问一：如何实现电动机的正转与反转？
任务一：实现电动机正转与反转
❖ 提问一：如何实现电动机的正转与反转？ ❖ 提问二：电动机正转与反转各有几种接法？
第一相
U V W
正转
第二相
V W U
第三相
W U V
第一相
W V U
反转
第二相
V U W
第三相
U W V
任务二：完成电路的设计与安装
❖ 1.画出电动机正转长车控制电路原理图； ❖ 2.画出电动机反转长车控制电路原理图； ❖ 3.将两图重叠后，画出电动机正反转电路原理图。 ❖ 4.画出模拟接线图； ❖ 5.线路安装。
任务三：电动机正反转电路的联锁
❖ 1.提问一：当实践操作时，如果同时按下了正转与 反转的启动按钮，会出现什么情况？
❖ 2.提问二：当机械设备，如交流接触器出现卡顿， 在工作时会出现什么情况？
任务三：电动机正反转电路的联锁
❖ 3.绘制电路图； ❖ 4.线路安装。
课后拓展
❖ 除了用交流接触器实现正反转控制外，还有没有 其他方法来实现呢？不同方法之间的优缺点在哪 里？
优秀
请大家认真观看视频
任务一：实现电动机正转与反转
❖ 提问一：如何实现电动机的正转与反转？
任务一：实现电动机正转与反转
❖ 提问一：如何实现电动机的正转与反转？ ❖ 提问二：电动机正转与反转各有几种接法？
第一相
U V W
正转
第二相
V W U
第三相
W U V
第一相
W V U
反转
第二相
V U W
第三相
U W V
任务二：完成电路的设计与安装
❖ 1.画出电动机正转长车控制电路原理图； ❖ 2.画出电动机反转长车控制电路原理图； ❖ 3.将两图重叠后，画出电动机正反转电路原理图。 ❖ 4.画出模拟接线图； ❖ 5.线路安装。
任务三：电动机正反转电路的联锁
❖ 1.提问一：当实践操作时，如果同时按下了正转与 反转的启动按钮，会出现什么情况？
❖ 2.提问二：当机械设备，如交流接触器出现卡顿， 在工作时会出现什么情况？
任务三：电动机正反转电路的联锁
❖ 3.绘制电路图； ❖ 4.线路安装。
课后拓展
❖ 除了用交流接触器实现正反转控制外，还有没有 其他方法来实现呢？不同方法之间的优缺点在哪 里？
优秀
电机正反转控制课件-职业技术学校
电子专业实训课程
1、 常用电器元件认识 2、实验一：点动控制线路 3、 实验二：单向运行控制线路 4、实验三：接触器连锁正反转控制线路 5、实验四：按钮连锁的正反转控制线路
6、实验五：双重连锁的正反转控制线路
1. 刀开关
操作手 柄
用途：主要用来接 通和断开不频繁操 作的设备的电源。
闸刀 文字符号及图 形符号 QS
SB KM
KM
控制电路
M 3~
首页 上一页 下一页
接触器联锁正反转控制线路 实验用
QF FU2
L1
L2
FR FU1
L3
SB3
按下电源
KM1 KM1
▽
KM2
SB1 KM2
SB2 KM1
KM2
FR
KM1
KM2
重
U
V
W
M 3～
点
正转控制：
接通总开关
按下SB1
KM1线圈得电
KM1主触点闭合 KM1辅助常开触点闭合（自锁)
KM2主触点闭合 KM2辅助常开触点闭合（自锁) 联锁 KM2辅助常闭触点断开（互锁） 电动机M得电起动连续反转
首页 上一页 下一页
实验六.顺启逆停控制线路
end
首页 上一页 下一页
实验一、用接触器、按钮控制的单向运转电路
1. 点动控制电路 主电路
Q FU
动 闭合开关Q接通电源 作 按SB→KM线圈得电 过 →KM主触点闭合 →M 运转 程 松SB→KM线圈失电 →M停。
电动机M得电起动连续正转
i
停止控制：
按下SB3
KM1线圈失电
KM1主触点闭合
M 3～
点动控制
首页
上一页
1、 常用电器元件认识 2、实验一：点动控制线路 3、 实验二：单向运行控制线路 4、实验三：接触器连锁正反转控制线路 5、实验四：按钮连锁的正反转控制线路
6、实验五：双重连锁的正反转控制线路
1. 刀开关
操作手 柄
用途：主要用来接 通和断开不频繁操 作的设备的电源。
闸刀 文字符号及图 形符号 QS
SB KM
KM
控制电路
M 3~
首页 上一页 下一页
接触器联锁正反转控制线路 实验用
QF FU2
L1
L2
FR FU1
L3
SB3
按下电源
KM1 KM1
▽
KM2
SB1 KM2
SB2 KM1
KM2
FR
KM1
KM2
重
U
V
W
M 3～
点
正转控制：
接通总开关
按下SB1
KM1线圈得电
KM1主触点闭合 KM1辅助常开触点闭合（自锁)
KM2主触点闭合 KM2辅助常开触点闭合（自锁) 联锁 KM2辅助常闭触点断开（互锁） 电动机M得电起动连续反转
首页 上一页 下一页
实验六.顺启逆停控制线路
end
首页 上一页 下一页
实验一、用接触器、按钮控制的单向运转电路
1. 点动控制电路 主电路
Q FU
动 闭合开关Q接通电源 作 按SB→KM线圈得电 过 →KM主触点闭合 →M 运转 程 松SB→KM线圈失电 →M停。
电动机M得电起动连续正转
i
停止控制：
按下SB3
KM1线圈失电
KM1主触点闭合
M 3～
点动控制
首页
上一页
三相异步电动机正反转控制线路ppt课件
三相异步电机正反转控制线路
一、实验目的 1.熟悉试验台、接线面板 2.了解交流接触器的结构，并掌握其工作原理 3.掌握电动机实现正、反转控制的原理 4.掌握电动机正、反转控制线路正确的接线方法和操作
方法 二、仪器与设备
实验台、中间继电器、时间继电器、电动机、按钮、 螺丝刀、尖嘴钳、万用表、导线若干。
a
b
c
上排接线端子自左向右编号为1（U1）、2（V1）、3（W1） ，下排为6（W2）、4（U2）、5（V2）；如图所示。图（b ）为Y接接线端子的连接示意图；图（c）为△接接线端子 的连接示意图。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
2．故障分析
通电试车时，如发现电路不能正常工作或出现振 动、冒烟等异常现象，应立即切断电源，查找原因， 故障排除后再通电试车。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
SB1
正反转控制电路
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移堂小结 1.课堂小结 2.完成实验报告
四、电路检查及故障分析
1．电路检查与通电试车
接线完成后，对照电路图，自行检查电路中有无漏 接、错接和短接；接线端的连接是否牢固。断开控制电 路，对主电路用万用表的欧姆档（或校灯）对各连接点 作通断检查；断开主电路，对控制电路的各连接点作通 断检查。通断检查中，要注意是否有并联支路或其他回 路对被测部分的影响，防止产生误判断。检查完毕，再 经指导老师检查确认后，通电试车。
一、实验目的 1.熟悉试验台、接线面板 2.了解交流接触器的结构，并掌握其工作原理 3.掌握电动机实现正、反转控制的原理 4.掌握电动机正、反转控制线路正确的接线方法和操作
方法 二、仪器与设备
实验台、中间继电器、时间继电器、电动机、按钮、 螺丝刀、尖嘴钳、万用表、导线若干。
a
b
c
上排接线端子自左向右编号为1（U1）、2（V1）、3（W1） ，下排为6（W2）、4（U2）、5（V2）；如图所示。图（b ）为Y接接线端子的连接示意图；图（c）为△接接线端子 的连接示意图。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
2．故障分析
通电试车时，如发现电路不能正常工作或出现振 动、冒烟等异常现象，应立即切断电源，查找原因， 故障排除后再通电试车。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
SB1
正反转控制电路
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移堂小结 1.课堂小结 2.完成实验报告
四、电路检查及故障分析
1．电路检查与通电试车
接线完成后，对照电路图，自行检查电路中有无漏 接、错接和短接；接线端的连接是否牢固。断开控制电 路，对主电路用万用表的欧姆档（或校灯）对各连接点 作通断检查；断开主电路，对控制电路的各连接点作通 断检查。通断检查中，要注意是否有并联支路或其他回 路对被测部分的影响，防止产生误判断。检查完毕，再 经指导老师检查确认后，通电试车。
电动机正反转的PLC控制(经典试讲)ppt课件
Page: 21
《PLC技术应用》
梯形图程序设计
X0
X1 X3 X2 Y1
Y0
Y0
X1
X0 X3 X2 Y0
Y1
Y1
I/O信号分配表
元件
功能 信号 地址
正转SB1 正转信号 X0
反转SB2 反转信号 X1
停止SB3 停止信号 X3
FR1 KM1
过载保护 X2 电机正转 Y0
KM2 电机反转 Y1
Date: 2020/7/15
注意（很重要）： ➢I/O接线图中要进行硬件互锁 ➢梯形图中要进行软件互锁
Date: 2020/7/15
Page: 25
《PLC技术应用》
小结
• 1．电动机正反转的主电路中，交流接触器KM1和KM2 的主触点不能同时闭合，并且必须保证，一个接触器 的主触点断开以后，另一个接触器的主触点才能闭合。 （实现联锁控制）
①给正转信号，电动机正转运行 ②给反转信号，电动机反转运行 ③给停止信号，无论电动机正转还是反转，都要停止运行
即电动机的控制能实现正反停
Date: 2020/7/15
Page: 5
《PLC技术应用》
: 2020/7/15
Page: 6
《PLC技术应用》
I/O信号分配表
Date: 2020/7/15
Date: 2020/7/15
Page: 3
《PLC技术应用》
❖系统设计整体思路
务基 分于 解工
作
过
程
的
工
作
任
①明确控制要求 ②I/O信号分配 ③I/O硬件接线设计 ④软件（控制程序）设计 ⑤系统调试
Date: 2020/7/15
