高二物理电磁感应与交流电测试题
高二电磁感应与交流电测试题
一、填空题
1.如图为“研究电磁感应现象”的实验装置.(1)将图
中所缺的导线补接完整.(2)如果在闭合电键时发现
灵敏电流计的指针向右偏了一下，那么合上电键后
可能出现的情况有：a．将原线圈迅速插入副线圈时，
灵敏电流计指针将 .b．原线圈插
入副线圈后，将滑动变阻器触头迅速向左拉时，灵
敏电流计指针将 .
2.下面四个图中电压和电流的有效值分别为：V、A、A、 A
二.计算题
3.在如图甲所示的电路中，螺线管匝数n = 1500匝，横截面积S = 20cm2。
螺线管导线电阻r = 1Ω，R1 = 4Ω，R2 = 5Ω，C=30μF。
在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。
求：(1)求螺线管中产生的感应电动势；(2)闭合S，电路中的电流稳定后，求电阻R1的电功率；(3)S断开后，求流经R2的电量。
4.如图所示,匀强磁场的磁感应强度B=0.5 T，边长L=10 cm的正方形线圈abcd共100匝,线圈电阻r=1 Ω,线圈从图示位置(线圈平面与磁感线平行)开始绕垂直于磁感线的对称轴OO′匀速转动,角速度ω=2πrad/s,外电路电阻R=4 Ω.求：(1)转动过程中感应电动势的最大值(2)写出感应电动势瞬时值的表达式(3)线圈由图示位置转过60°角时的瞬时感应电动势(4)交流电压表的示数(5)线圈由图示位置转过60°角的过程中，流过线圈的电量(6)线圈由图示位置转过90°角的过程中电阻R上产生的热量
5.一座小型水电站，水以V1=3m/s的速度流入水轮机，而以V2=1m/s的速度流出，流出水位比流入水位低h=1.6m，水的流量Q=1m3/s，如果水流能量的75%供给发电机，而发电机效率为80%，则发电机的输出功率是多少?（g=10m/s2）
6.有一条河流，流量Q=16m3/s，落差h=10m，现利用其发电，发电机的总效率η=50%，输出电压为240V，输电线总电阻R=30Ω，允许损失的功率为输出功率的6%，用户所需电压为220V，为满足用电需求，则：(1)该发电机的输出功率为多少？(2)该输电线路所使用的升压、降压变压器的匝数比各为多少？(3)能使多少盏“220V，100W”的电灯正常发光？（水的密度ρ=103kg/m3,重力加速度g=10m/s2）
7.如图所示，相距为L的水平光滑导轨上，存在竖直向下的匀强磁场，导轨上放着两根质量均为m，电阻均为R的金属棒AC、DE. 开始时，DE静止，AC棒以V0初速度向右运动，求：(1)两根金属棒的最终速度是多少？(2)整个运动过程中金属棒AC上产生的热量为多少？(3)在运动过程中通过AC棒上的总电量是多少？
8.放在绝缘水平面上的两条平行导轨MN和PQ之间宽度为L，置于磁感应强度为B的匀强磁场中，B的方向垂直于导轨平面，导轨左端接有阻值为R的电阻，其它部分电阻不计．导轨右端接一电容为C的电容器，长为2L的金属棒放在导轨上与导轨垂直且接触良好，其a 端放在导轨PQ上．现将金属棒以a端为轴，以角速度ω沿导轨平面顺时针旋转︒90角，如图所示．求这个过程中通过电阻R的总电量是多少？（设导轨长度比2L长得多）
9.如图所示，金属棒ab的质量m＝5g，放置在宽L＝1m、光滑的金属导轨的边缘处，两金属导轨处于水平平面内，该处有竖直向下的匀强磁场，磁感强度B＝0.5T。
电容器的电容C＝200μF，电源电动势E＝16V，导轨平面距地面高度h＝0.8m，g取10m/s2，在电键S 与“1”接通并稳定后，再使它与“2”接通，则金属棒ab被抛到s＝0.064m的地面上，
试求这时电容器两端的电压。
10.AB杆受一冲量作用后以初速度v0=4m/s，沿水平面内的固定轨道运动，经一段时间后而停止。
AB的质量为m=5g，导轨宽为L=0.4m，电阻为R=2Ω，其余的电阻不计，磁感强度B=0.5T，棒和导轨间的动摩擦因数为μ=0.4，测得杆从运动到停止的过程中通过导线的电量q=10－2C，求：上述过程中(g取10m/s2)(1)AB杆运动的距离；(2)AB杆运动的时间；(3)当杆速度为2m/s时其加速度为多大？
11.如图所示，水平放置的足够长平行导轨MN、PQ的间距为L=0.1m，电源的电动势E＝10V，内阻r=0.1Ω，金属杆EF的质量为m=1kg，其有效电阻为R=0.4Ω，其与导轨间的动摩擦因素为μ＝0.1，整个装置处于竖直向上的匀强磁场中，磁感应强度B＝1T，现在闭合开关，求：（1）闭合开关瞬间，金属杆的加速度；（2）金属杆所能达到的最大速度；（3）当其速度为v=20m/s时杆的加速度为多大？（忽略其它一切电阻，g=10m/s2）
12.如图所示，水平放置的金属导轨宽为L，质量为m的金属杆ab垂直放置在导轨上，导轨上接有阻值为R的电阻和电容为C的电容器以及电流表。
竖直向下的匀强磁场的磁感应强度为B。
现用水平向右的拉力使ab杆从静止开始以恒定的加速度向右做匀加速直线运动，电流表读数恒为I，不计其它电阻和阻力。
求：（1）ab杆的加速度。
（2）t时刻拉力的大小。
13.如图所示，水平放置的平行光滑金属导轨宽L=0.2m，质量m=0.1kg的金属棒ab放在导轨上，并且与两导轨垂直，整个装置放在方向竖直向下，磁感应强度B=0.5T的匀强磁场中，若金属棒ab在F=2N的水平向右的恒力作用下由静止开始运动，电路中除导轨左端接有阻值R=0.05Ω的电阻外，其余部分的电阻均不计。
（1）判断ab棒中电流的方向；（2）当ab棒速度为5m/s时，棒的加速度多大？（3）当ab棒达到最大速度后，撤去外力F，求此后回路中产生的热量及流过电阻R的电量。
（4）撤去外力后导棒运动多远停下来？
14.如图所示，足够长且电阻不计的光滑平行金属导轨MN、PQ竖直放置，间距为L=0.5m，一匀强磁场磁感应强度B=0.2T垂直穿过导轨平面，导轨的上端M与P间连接阻值为
R=0.4Ω的电阻，质量为m=0.01kg、电阻不计的金属棒ab垂直紧贴在导轨上．现使金属棒ab由静止开始下滑，经过一段时间金属棒达到稳定状态，这段时间内通过R的电荷量为0.3C，求这一过程中：(1)导体棒的最大速度(2)这段时间内导体棒下降的高度1(3)电阻产生的焦耳热（g=10m/s2）
15.如图所示，两根相距为d的足够长的平行光滑金属导轨位于水平的xy平面内，一端接有阻值为R的电阻(金属导轨与杆的电阻不计)。
在X>0的一侧存在垂直纸面向里的磁场，磁感应强度B随X的增大而增大，B=kx，式中k 是一常量。
一质量为m的金属直杆与金属导轨垂直，可在导轨上滑动，当t=0 时位于x=0处，速度为v 0，方向沿x轴的方向。
在运动过程中，有一大小可调节方向始终不变的外力F作用于金属杆，以保持金属杆的加速度恒定，大小为a，方向沿x轴的负方向。
当金属杆的速度大小为v 0/2时，求所加外力的大小。
高二物理交变电流电磁场和电磁波测试题及答案
高二物理同步测试（6）—交变电流电磁场和电磁波YCY本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分100分，考试用时60分钟．第Ⅰ卷（选择题，共40分）一、选择题（每小题4分，共40分。
在每小题给出的四个选项中，至少有一个选项是正确的，全部选对得4分，对而不全得2分。
）1．下列关于电磁波的叙述中，正确的是（）A ．电磁波是电磁场由发生区域向远处的传播B ．电磁波由真空进入介质传播时，波长将变长C ．电磁波不能产生干涉、衍射现象D ．雷达是利用自身发射的电磁波来对目标进行定位的2．单匝矩形线圈abcd 边长分别为1l 和2l ，在匀强磁场中可绕与磁场方向垂直的轴O O 匀角速转动，转动轴分别过ad 边和bc 边的中点，转动的角速度为．磁场的磁感应强度为B ．图为沿转动轴O O 观察的情况，在该时刻线圈转动到ab 边的速度方向与磁场方向夹角为，此时线圈中产生的感应电动势的瞬时值为（）A ．cos221l Bl B ．sin 321l Bl C ．cos 21l Bl D ．sin21l Bl 3．某线圈在匀强磁场中匀速转动，穿过它的磁通量φ随时间的变化规律可用右图表示，那么在图中（）A ．t 1和t 2时刻，穿过线圈磁通量的变化率最大B ．t 3时刻，线圈中的感应电动势为零C ．t 2时刻，穿过线圈的磁通量变化率为零D ．t 4时刻，线圈中的感应电动势达最大值4．一交流电压的图像如图所示，将该交流电压加在一阻值为22的电阻两端，下列说法中正确的是（）A ．该电阻消耗的功率为1100WB ．该交流电压的瞬时值表达式为)V (π100sin 2110t u C ．并联在该电阻两端的交流电压表的示数为V2110D ．流过电阻的电流方向每秒改变50次5．远距离输电线路的示意图如下：若发电机的输出电压不变，则下列叙述中正确的是（）A ．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B ．输电线中的电流只由升压变压器原副线圈的匝数比决定C ．当用户用电器的总电阻减少时，输电线上损失的功率增大D ．升压变压器的输出电压等于降压变压器的输入电压6.下列有关电磁波的特性和应用，说法正确的是（）A ．红外线和X 射线都有很高的穿透本领，常用于医学上透视人体B ．过强的紫外线照射有利于人的皮肤健康C ．电磁波中频率最大为γ射线，最容易用它来观察衍射现象D ．紫外线和X 射线都可以使感光底片感光7．一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过触头Q 调节，如右图所示。

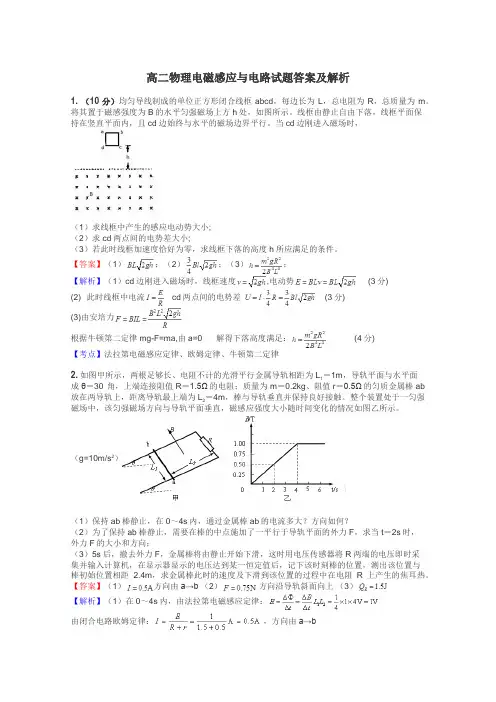

高二物理电磁感应与电路试题答案及解析
高二物理电磁感应与电路试题答案及解析1.（10分）均匀导线制成的单位正方形闭合线框abcd，每边长为L，总电阻为R，总质量为m。
将其置于磁感强度为B的水平匀强磁场上方h处，如图所示。
线框由静止自由下落，线框平面保持在竖直平面内，且cd边始终与水平的磁场边界平行。
当cd边刚进入磁场时，（1）求线框中产生的感应电动势大小;（2）求cd两点间的电势差大小;（3）若此时线框加速度恰好为零，求线框下落的高度h所应满足的条件。
【答案】（1）；（2）；（3）；【解析】（1）cd边刚进入磁场时，线框速度,电动势 (3分)(2)此时线框中电流 cd两点间的电势差 (3分)(3)由安培力根据牛顿第二定律mg-F=ma,由a=0 解得下落高度满足： (4分)【考点】法拉第电磁感应定律、欧姆定律、牛顿第二定律＝1m，导轨平面与水平面2.如图甲所示，两根足够长、电阻不计的光滑平行金属导轨相距为L1成θ＝30°角，上端连接阻值R＝1.5Ω的电阻；质量为m＝0.2kg、阻值r＝0.5Ω的匀质金属棒ab＝4m，棒与导轨垂直并保持良好接触。
整个装置处于一匀强放在两导轨上，距离导轨最上端为L2磁场中，该匀强磁场方向与导轨平面垂直，磁感应强度大小随时间变化的情况如图乙所示。
（g=10m/s2）（1）保持ab棒静止，在0～4s内，通过金属棒ab的电流多大？方向如何？（2）为了保持ab棒静止，需要在棒的中点施加了一平行于导轨平面的外力F，求当t＝2s时，外力F的大小和方向；（3）5s后，撤去外力F，金属棒将由静止开始下滑，这时用电压传感器将R两端的电压即时采集并输入计算机，在显示器显示的电压达到某一恒定值后，记下该时刻棒的位置，测出该位置与棒初始位置相距 2.4m，求金属棒此时的速度及下滑到该位置的过程中在电阻R上产生的焦耳热。
【答案】（1）方向由a→b （2）方向沿导轨斜面向上（3）【解析】（1）在0～4s内，由法拉第电磁感应定律：由闭合电路欧姆定律：，方向由a→b（2）当t＝2s时，ab棒受到沿斜面向上的安培力对ab棒受力分析，由平衡条件：，方向沿导轨斜面向上（3）ab棒沿导轨下滑切割磁感线产生感应电动势，有：产生的感应电流棒下滑至速度稳定时，棒两端电压也恒定，此时ab棒受力平衡，有：解得：由动能定理，得∴【考点】法拉第电磁感应定律闭合电路欧姆定律物体平衡条件的应用动能定理3.光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接有阻值为R的定值电阻。

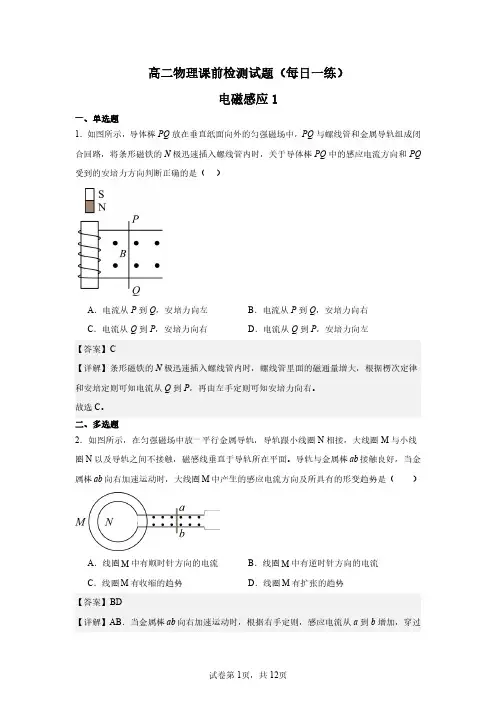

高二物理每日一练检测试题 (电磁感应)
高二物理课前检测试题（每日一练）电磁感应1一、单选题1．如图所示，导体棒PQ放在垂直纸面向外的匀强磁场中，PQ与螺线管和金属导轨组成闭合回路，将条形磁铁的N极迅速插入螺线管内时，关于导体棒PQ中的感应电流方向和PQ 受到的安培力方向判断正确的是（）A．电流从P到Q，安培力向左B．电流从P到Q，安培力向右C．电流从Q到P，安培力向右D．电流从Q到P，安培力向左【答案】C【详解】条形磁铁的N极迅速插入螺线管内时，螺线管里面的磁通量增大，根据楞次定律和安培定则可知电流从Q到P，再由左手定则可知安培力向右。
故选C。
二、多选题2．如图所示，在匀强磁场中放一平行金属导轨，导轨跟小线圈N相接，大线圈M与小线圈N以及导轨之间不接触，磁感线垂直于导轨所在平面。
导轨与金属棒ab接触良好，当金属棒ab向右加速运动时，大线圈M中产生的感应电流方向及所具有的形变趋势是（）A．线圈M中有顺时针方向的电流B．线圈M中有逆时针方向的电流C．线圈M有收缩的趋势D．线圈M有扩张的趋势【答案】BD【详解】AB．当金属棒ab向右加速运动时，根据右手定则，感应电流从a到b增加，穿过A．0~4s内a点电势低于b点电势B．4~6s内a、b间的电压为4VC．0~4s内通过电阻R的电荷量为6C D．4~6s内电阻R上产生的焦耳热为18JA．MN杆做加速度减小的变减速运动B．PQ杆受到的安培力逐渐增大C．MN杆最终会做匀速直线运动D．若该过程产生的总热量为高二物理课前检测试题（每日一练）电磁感应21．如图所示，以速度1v 和2v 匀速把一矩形线圈水平拉出有界匀强磁场区域，且122v v =，则在先后两种情况下（）A ．线圈中的感应电动势之比1212E E =：：B ．线圈中的感应电流之比1241I I =：：C ．线圈中产生的焦耳热之比1221Q Q =：：D ．通过线圈某截面的电荷量之比1211q q =：：【答案】CD【详解】AB ．由于122v v =又E BLv=EI R=可知12:2:1E E =12:2:1I I =故AB 错误；C ．由焦耳定律2Q I Rt=由于两次线圈出磁场的时间之比为1:2，可知12:2:1Q Q =故C 正确；D ．电荷量ΔΦq It R==A．金属棒a静止B．金属棒b做匀加速直线运动C．金属棒a和b均做匀速直线运动，速度之比为2mv三、解答题【答案】（1）由b 到a ；（2）2sin mg B θ【详解】（1）导体棒切割磁感线，相当于b 到a 。

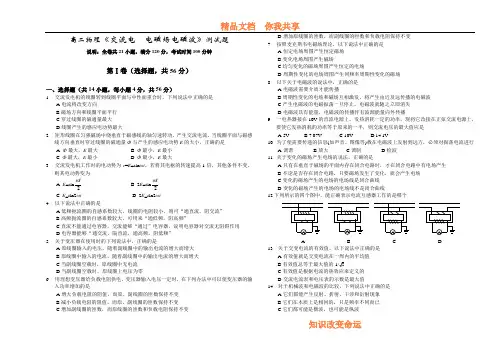

高二物理《交流电 电磁场电磁波》测试题
高二物理《交流电 电磁场电磁波》测试题说明：全卷共21小题，满分120分，考试时间100分钟第Ⅰ卷（选择题，共56分）一、选择题（共14小题，每小题4分，共56分）1. 交流发电机的线圈转到线圈平面与中性面重合时，下列说法中正确的是A.电流将改变方向B.磁场方向和线圈平面平行C.穿过线圈的磁通量最大D.线圈产生的感应电动势最大2. 矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，产生交流电流。
当线圈平面与磁感线方向垂直时穿过线圈的磁通量Ф与产生的感应电动势E 的大小，正确的是 A. Ф最大，E 最大 B. Ф最小，E 最小 C. Ф最大，E 最小 D. Ф最小，E 最大3. 交流发电机工作时的电动势为e =E m sin ωt 。
若将其电枢的转速提高1倍，其他条件不变，则其电动势变为A. E m sin2t ω B. 2E m sin 2t ω C. E m sin2ωt D. 2E m sin2ωt4. 以下说法中正确的是A.低频扼流圈的自感系数较大，线圈的电阻较小，则可“通直流，阻交流”B.高频扼流圈的自感系数较大，可用来“通低频，阻高频”C.直流不能通过电容器，交流能够“通过”电容器，说明电容器对交流无阻碍作用D.电容器能够“通交流，隔直流，通高频，阻低频” 5. 关于变压器在使用时的下列说法中，正确的是A.原线圈输入的电压，随着副线圈中的输出电流的增大而增大B.原线圈中输入的电流，随着副线圈中的输出电流的增大而增大C.当副线圈空载时，原线圈中无电流D.当副线圈空载时，原线圈上电压为零6. 用理想变压器给负载电阻供电，变压器输入电压一定时，在下列办法中可以使变压器的输入功率增加的是A.增大负载电阻的阻值，而原、副线圈的匝数保持不变B.减小负载电阻的阻值，而原、副线圈的匝数保持不变C.增加副线圈的匝数，而原线圈的匝数和负载电阻保持不变D.增加原线圈的匝数，而副线圈的匝数和负载电阻保持不变 7. 按照麦克斯韦电磁场理论，以下说法中正确的是A.恒定电场周围产生恒定磁场B.变化电场周围产生磁场C.均匀变化的磁场周围产生恒定的电场D.周期性变化的电场周围产生同频率周期性变化的磁场 8. 以下关于电磁波的说法中，正确的是A.电磁波需要介质才能传播B.周期性变化的电场和磁场互相激发，将产生由近及远传播的电磁波C.产生电磁波的电磁振荡一旦停止，电磁波就随之立即消失D.电磁波具有能量，电磁波的传播伴有波源能量向外传播9. 一电热器接在10V 的直流电源上，发热消耗一定的功率，现将它改接在正弦交流电源上，要使它发热消耗的功率等于原来的一半，则交流电压的最大值应是 A.5V B.7.07V C.10V D.14.1V10. 为了使需要传递的信息(如声音、图像等)载在电磁波上发射到远方，必须对振荡电流进行A.调谐B.放大C.调制D.检波 11. 关于变化的磁场产生电场的说法，正确的是A.只有在垂直于磁场的平面内存在闭合电路时，才在闭合电路中有电场产生B.不论是否存在闭合电路，只要磁场发生了变化，就会产生电场C.变化的磁场产生的电场的电场线是闭合曲线D.变化的磁场产生的电场的电场线不是闭合曲线12.下列所示的四个图中，能正确表示电流互感器工作的是哪个13. 关于交变电流的有效值，以下说法中正确的是A.有效值就是交变电流在一周内的平均值B.有效值总等于最大值的1/2C.有效值是根据电流的热效应来定义的D.交流电流表和电压表的示数是最大值14. 对于机械波和电磁波的比较，下列说法中正确的是A.它们都能产生反射、折射、干涉和衍射现象B.它们在本质上是相同的，只是频率不同而已C.它们都可能是横波，也可能是纵波D.机械波的传播速度只取决于介质，跟频率无关；而电磁波的传播速度与介质无关，只与频率有关分数统计栏： 第Ⅱ卷（非选择题，共64分）二、填空题（共4小题，每小题6分，共24分）15. 一台理想变压器的副线圈有100匝，输出正弦交流电压为10V ，则铁芯中磁通量的变化率的最大值是 。
高二物理电磁感应与电路试题答案及解析
高二物理电磁感应与电路试题答案及解析1.如图所示，两根平行的导轨处于同一水平面内，相距为L．导轨左端用阻值为R的电阻相连，导轨的电阻不计。
导轨上跨接一质量为m、电阻为r的金属杆，金属杆与导轨之间的动摩擦因数为μ．整个装置放在竖直向下的匀强磁场中，磁感应强度为B，磁场宽度为S1．现对杆施加一水平向右的恒定拉力F，使它由静止开始进入磁场区域，当金属杆离开磁场时立即将拉力F撤去，金属杆继续运动了一段距离后停止在导轨上。
已知重力加速度为g．（1）若金属杆在离开磁场前就做匀速直线运动，求匀速运动的速度；（2）金属杆运动过程，通过电阻R的电量是多少？（3）若金属杆离开磁场继续运动了S2后停止在导轨上。
金属杆运动过程，电阻R产生的热量是多少？【答案】（1）（2）（3）【解析】（1）金属杆做匀速直线运动，有F="f" +F安f =μmgE=BLυI=F安=BIL联立以上各式解得υ=（2）通过电阻R的电量q = =（3）金属杆运动过程，由动能定理得：FS1－f（S1+S2）+ W安=0Q=－W安通过电阻和金属杆的电流相同，所以电阻产生的热量与电阻成正比，得：QR=Q=【考点】此题在磁场和重力场中考查平衡问题、电量及热量问题，考查的知识点有动能定理、欧姆定律及法拉弟电磁感应定律等内容。
2.如图所示，一半径为r的半圆形线圈，以直径ab为轴匀速转动，转速为n，ab的左侧有垂直于纸面向里(与ab垂直) ，磁感应强度为B的匀强磁场。
M和N是两个集流环，负载电阻为R，线圈、电流表和连接导线的电阻不计，下列说法中正确的是（）A．转动过程中电流表的示数为B．从图示位置起转过1/4圈的时间内产生的平均感应电动势为C．从图示位置起转过1/4圈的时间内负载电阻R上产生的热量为D．从图示位置起转过1/4圈的时间内通过负载电阻R的电荷量为【答案】AC【解析】线圈产生的感应电动势小灯泡并正常发光，电压等于额定电压，线框没有电阻，灯泡的电压等于感应电动势的有效值．由，求出有效值．半圆形线框在匀强磁场中绕轴MN匀速转动时，产生正弦式交变电流，根据Em=BSω，求出转速．根据推论：q=△ΦR求出电量．A．转动过程中电流表的示数为,A正确，B．从图示位置起转过1/4圈的时间内产生的平均感应电动势，B错误；C．从图示位置起转过1/4圈的时间内负载电阻R上产生的热量为,C正确；D从图示位置起转过1/4圈的时间内，穿过线框平面的磁通量的变化量为．根据推论得到，通过通过小灯泡的电荷量为，D错误。

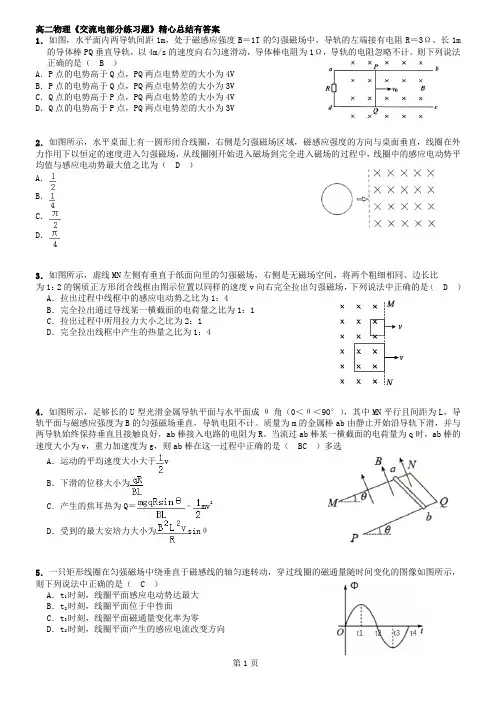

高二物理《交流电部分练习题》人教版精心总结有答案
高二物理《交流电部分练习题》精心总结有答案1．如图，水平面内两导轨间距1m，处于磁感应强度B＝1T的匀强磁场中，导轨的左端接有电阻R＝3Ω、长1m 的导体棒PQ垂直导轨，以4m/s的速度向右匀速滑动，导体棒电阻为1Ω，导轨的电阻忽略不计。
则下列说法正确的是（ B ）A．P点的电势高于Q点，PQ两点电势差的大小为4VB．P点的电势高于Q点，PQ两点电势差的大小为3VC．Q点的电势高于P点，PQ两点电势差的大小为4VD．Q点的电势高于P点，PQ两点电势差的大小为3V2．如图所示，水平桌面上有一圆形闭合线圈，右侧是匀强磁场区域，磁感应强度的方向与桌面垂直，线圈在外力作用下以恒定的速度进入匀强磁场，从线圈刚开始进入磁场到完全进入磁场的过程中，线圈中的感应电动势平均值与感应电动势最大值之比为（ D ）A．B．C．D．3．如图所示，虚线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间，将两个粗细相同、边长比为1：2的铜质正方形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场，下列说法中正确的是（ D ）A．拉出过程中线框中的感应电动势之比为1：4B．完全拉出通过导线某一横截面的电荷量之比为1：1C．拉出过程中所用拉力大小之比为2：1D．完全拉出线框中产生的热量之比为1：44．如图所示，足够长的U型光滑金属导轨平面与水平面成θ角（0＜θ＜90°），其中MN平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计。
质量为m的金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab棒接入电路的电阻为R。
当流过ab棒某一横截面的电荷量为q时，ab棒的速度大小为v，重力加速度为g，则ab棒在这一过程中正确的是（BC ）多选A．运动的平均速度大小大于vB．下滑的位移大小为C．产生的焦耳热为Q＝﹣mv2D．受到的最大安培力大小为sinθ5．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图所示，则下列说法中正确的是（ C ）A．t1时刻，线圈平面感应电动势达最大B．t2时刻，线圈平面位于中性面C．t3时刻，线圈平面磁通量变化率为零D．t2时刻，线圈平面产生的感应电流改变方向第1页6．交流发电机工作时的电动势的变化规律为e＝E m0sinωt，如果转子的转速提高一倍，其它条件不变，则下列说法正确的是（ B ）A．电动势的瞬时值表达式将变为e＝E m0 sin2ωtB．发电机电动势有效值为E m0C．交流电的周期将变为原来的2倍D．交流电的频率变为原来的7．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动。
(典型题)高中物理选修二第二章《电磁感应》测试题(含答案解析)
一、选择题1．(0分)[ID ：128582]如图所示，几位同学在学校的操场上做“摇绳发电”实验：把一条较长电线的两端连在一个灵敏电流计上的两个接线柱上，形成闭合回路。
两个同学分别沿东西方向站立，女生站在西侧，男生站在东侧，他们沿竖直方向迅速上下摇动这根电线。
假设图中所在位置地磁场方向与地面平行，由南指向北。
下列说法正确的是（ ）A ．当电线到最低点时，感应电流最大B ．当电线向上运动时，B 点电势高于A 点电势C ．当电线向上运动时，通过灵敏电流计的电流是从A 经过电流计流向BD ．两个同学沿南北方向站立时，电路中能产生更大的感应电流2．(0分)[ID ：128573]如图所示，一平行金属轨道平面与水平面成θ角，两轨道宽为L ，上端用一电阻R 相连，该装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直于轨道平面向上。
质量为m 的金属杆ab 以初速度v 0从轨道底端向上滑行，达到最大高度h 后保持静止。
若运动过程中金属杆始终保持与导轨垂直且接触良好，轨道与金属杆的电阻均忽略不计。
关于上滑过程，下列说法正确的是（ ）A ．通过电阻R 的电量为sin BLh R θB ．金属杆中的电流方向由b 指向aC ．金属杆克服安培力做功等于2012mv mgh - D ．金属杆损失的机械能等于电阻R 产生的焦耳热3．(0分)[ID ：128562]如图所示的电路中，A ，B ，C 是三个完全相同的灯泡，L 是自感系数很大的电感，其直流电阻与定值电阻R 阻值相等，D 是理想二极管．下列判断中正确的是（ ）A ．闭合开关S 的瞬间，灯泡A 和C 同时亮B ．闭合开关S 的瞬间，只有灯泡C 亮C ．闭合开关S 后，灯泡A ，B ，C 一样亮D ．断开开关S 的瞬间，灯泡B ，C 均要闪亮一下再熄灭4．(0分)[ID ：128555]如图所示，一根足够长的直导线水平放置，通以向右的恒定电流，在其正上方O 点用细丝线悬挂一铜制圆环。
(完整版)高二物理电磁感应单元测试题及答案
高二物理电磁感应单元测试题一、选择题（1-6为单选题，每小题4分，共24分。
7-10为多选题，每小题5分，共20分。
）1、如图所示，有导线ab长0.2m，在磁感应强度为0.8T的匀强磁场中，以3m/S的速度做切割磁感线运动，导线垂直磁感线，运动方向跟磁感线及直导线均垂直.磁场的有界宽度L=0.15m，则导线中的感应电动势大小为（）A．0.48V B．0.36VC．0.16V D．0.6V2、图中的四个图分别表示匀强磁场的磁感应强度B、闭合电路中一部分直导线的运动速度v 和电路中产生的感应电流I的相互关系，其中正确是（）3、如图所示，矩形导线框从通电直导线EF左侧运动到右侧的过程中，关于导线框中产生的感应电流的正确说法是（）A．感应电流方向是先沿abcd方向流动，再沿adcb方向流动B．感应电流方向是先沿adcb方向流动，然后沿abcd方向流动，再沿adcb方向流动C．感应电流始终是沿adcb方向流动D．感应电流始终是沿abcd方向流动4、如图所示，通电直导线垂直穿过闭合线圈的中心，那么（）A．当导线中电流增大时，线圈中有感应电流；B．当线圈左右平动时，线圈中有感应电流；C．当线圈上下平动时，线圈中有感应电流；D．以上各种情况都不会产生感应电流。
5、如图所示，空间分布着宽为L，垂直于纸面向里的匀强磁场．一金属线框从磁场左边界匀速向右通过磁场区域．规定逆时针方向为电流的正方向，则感应电流随位移变化的关系图（i-x）正确的是（）6、如图所示，足够长的U 型光滑金属导轨平面与水平面成θ角，其中MN 与PQ 平行导轨间距为L ， 导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计.金属捧a b 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过棒ab 某一横截面的电量为q 时。
此时金属棒的速度大小为v ，则金属棒ab 在这一过程中（ ）A.ab 棒运动的平均速度大小为2vB.此时金属棒的加速度为22sin B L v a g mRθ=- C.此过程中产生的焦耳热为Q BLvq =D. 金属棒ab 沿轨道下滑的最大速度为22mgR B L7、 如图所示在垂直于纸面向里的范围足够大的匀强磁场中有一个矩形闭合线圈abcd ，线圈平面与磁场垂直，O 1O 2与O 3O 4都是线圈的对称轴，应使线圈怎样运动才能使其中产生感应电流（ ）A ．向左或向右平动 B.向上或向下平动C ．绕O 1O 2轴转动 D. 绕O 3O 4轴转动8、 如图所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则（ ）A ．磁铁的振幅不变B ．磁铁做阻尼振动C ．线圈中有逐渐变弱的直流电D ．线圈中逐渐变弱的交流电9、如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上。
高考物理电磁感应与交流电题库
高考物理电磁感应与交流电题库题目一：1. 电磁感应基础知识题（1）在电磁感应现象中，是什么产生了感应电动势？（2）电磁感应定律是什么？请给出其数学表达式。
（3）什么是感应磁场？请举例说明。
（4）什么是楞次定律？它的应用有哪些？2. 磁场与电流的相互作用（1）介绍安培环路定理，它与法拉第电磁感应定律的联系是什么？（2）解释洛伦兹力的概念，并给出其数学表达式。
（3）什么是磁感应强度？它与磁场强度有何区别？（4）简述电磁铁的工作原理，并给出具体应用场景。
3. 交流电的基本概念（1）什么是交流电？它与直流电有何区别？（2）描述交流电的周期和频率的概念。
（3）什么是有效值？为什么在交流电中常用有效值表示电压和电流？（4）简述交流电的相位差及其对电路中元件的影响。
4. 交流电路中的电感和电容（1）什么是电感？什么是自感系数？请给出计算公式。
（2）什么是电感线圈？请描述其工作原理。
（3）什么是电容？它对交流电有何影响？（4）介绍RC电路的基本特性及其在电子设备中的应用。
5. 交流电路中的电感与电容的应用（1）简述交流电路中的滤波器的作用及分类。
（2）什么是谐振？介绍LC电路的谐振频率计算方法。
（3）什么是负反馈？简述在放大器电路中负反馈的应用。
（4）什么是耦合电容？它在放大器电路中有何作用和应用？6. 电磁感应和交流电的应用（1）什么是互感？简述互感线圈的基本原理和应用。
（2）什么是变压器？请描述其工作原理及应用场景。
（3）简述感应电动机的工作原理并说明其分类。
（4）什么是发电机？请介绍其基本结构和工作原理。
7. 电磁辐射与电磁波的基本知识（1）什么是电磁波？简述其特点及分类。
（2）介绍电磁波的电场和磁场的相互关系。
（3）什么是光的偏振？它对光的传播有何影响？（4）简述电磁波的反射、折射和衍射现象。
8. 电磁波的应用（1）什么是无线电？介绍无线电通信的基本原理。
（2）简述光纤通信的工作原理及其优势。
（3）为什么微波炉能加热食品？请说明其原理。
高二物理选修3-2(电磁感应、交流电)复习题型归纳(有答案)
高二物理选修3-2（电磁感应、交流电）复习一、感应电流条件的判断：1．关于感应电流，下列说法中正确的是：（）A．只要闭合电路里有磁通量，闭合电路里就有感应电流B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C．线框不闭合时，即使穿过线框的磁通量发生变化，线框也没有感应电流D．只要电路的一部分切割磁感线运动电路中就一定有感应电流2．如图所示，导线ab和cd互相平行，则下列情况中导线cd中无感应电流的是：（）A．电键K 闭合或断开的瞬间B．电键K是闭合的，但滑动触头向左滑C．电键K是闭合的，但滑动触头向右滑D．电键K始终是闭合的，不滑动触头3．如图所示，线圈两端接在电流表上组成闭合电路，在下列情况中，电流表指针不发生偏转的是：（）A．线圈不动，磁铁插入线圈的过程中B．线圈不动，磁铁拔出线圈的过程中C．磁铁插在线圈内不动D．磁铁不动，线圈上下移动二、感应电流方向的判断：（楞次定律、右手定则）4．电阻R、电容器C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图所示，现使磁铁开始下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是（）A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电5.如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好，匀强磁场的方向垂直纸面向里，导体棒的电阻可忽略．当导体棒向左滑动时，下列说法正确的是()A．流过R的电流为由d到c，流过r的电流为由b到aB．流过R的电流为由c到d，流过r的电流为由b到aC．流过R的电流为由d到c，流过r的电流为由a到bD．流过R的电流为由c到d，流过r的电流为由a到b6.如图所示，光滑固定导轨，m、n水平放置，两根导体棒p、q平行放于导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时()A．p、q将互相靠拢B．p、q将互相远离S NC ．磁铁的加速度仍为g D. 磁铁的加速度小于g7. 如下图几种情况中，金属导体中产生的动生电动势为BLv 的是…（ ）甲 乙 丙 丁 A ．乙和丁 B ．甲、乙、丁 C ．甲、乙、丙、丁 D ．只有乙8.如图所示，ab 是一个可以绕垂直于纸面的轴O 转动的闭合矩形导体线圈，当滑动变阻器R 的滑片P 自左向右滑动的过程中，线圈ab 将( )A ．静止不动B ．顺时针转动C ．逆时针转动D ．发生转动，但电源的极性不明，无法确定转动方向9．如图所示，一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，现拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，将看到的现象是( )A ．磁铁插向左环，横杆发生转动B ．磁铁插向右环，横杆发生转动C ．无论磁铁插向左环还是右环，横杆都不发生转动D ．无论磁铁插向左环还是右环，横杆都发生转动10.两根相互平行的金属导轨水平放置于如图19所示的匀强磁场中， 在导轨上接触良好的导体棒AB 和CD 可以自由滑动．当AB 在外力 F 作用下向右运动时，下列说法中正确的是( )A ．导体棒CD 内有电流通过，方向是D →CB ．导体棒CD 内有电流通过，方向是C →D C ．磁场对导体棒CD 的作用力向左 D ．磁场对导体棒AB 的作用力向左11.如图所示的电路为演示自感现象的实验电路，若闭合开关S ，电流达到稳定后通过线圈L 的电流为I 1，通过小灯泡L 2的电流为I 2，小灯泡L 2处于正常发光状态，则下列说法中正确的是：（ ）A. S 闭合瞬间，L 2灯缓慢变亮，L 1灯立即变亮B. S 闭合瞬间，L 1和L 2灯立即变亮，后L 2变得更亮C. S 断开瞬间，小灯泡L 2中的电流由I 1逐渐减为零，方向与I 2相反D. S 断开瞬间，小灯拍L 2中的电流由I 1逐渐减为零，方向不变 三、法拉第电磁感应定律及应用12．在范围足够大、方向竖直向下的匀强磁场中，B=，有一水平放置的光滑框架，宽度为l=0.4 m,如图所示框架上放置一质量为0.05 kg ，电阻为1 Ω的金属杆cd ，框架电阻不计.若cd 杆以恒定加速度a=2 m/s 2，由静止开始做匀变速运动，则：⨯⨯L 1L 2L S 2I 1I L L L L L（1）在5 s内平均感应电动势是多少（2）第5 s末，回路中的电流多大（3）第5 s末，作用在cd杆上的水平外力多大13．如图（a）所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连结成闭合回路.线圈的半径为r1.在线圈中半径为r2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图（b）所示.图线与横、纵轴的截距分别为t0和B0.导线的电阻不计.在0至t1时间内求：（1）通过电阻R1上的电流大小和方向.（2）通过电阻R1上的电量q及电阻R1上产生的热量.14．一个质量为m=0.5 kg、长为L=0.5 m、宽为d=0.1 m、电阻R= Ω的矩形线框，从h1=5 m的高度由静止自由下落，如图10所示.然后进入匀强磁场，刚进入时由于磁场力的作用，线框刚好做匀速运动（磁场方向与线框平面垂直）.求：(1)、求磁场的磁感应强度B；(2)、如果线框的下边通过磁场区域的时间t= s，求磁场区域的高度h2.15．如图14，边长l=20cm的正方形线框abcd共有10匝，靠着墙角放着，线框平面与地面的夹角α=30°。
