机械制造技术基础第五章 习题及答案(机械制造质量分析与控制)
机械制造技术基础习题答案
4-16 加工一批工件的外圆，图样要求尺寸为 Φ30±0.07mm，加工后测得本工序按正态分布，有 8%不合格品，且其中一半为可修复不合格品。试分析 该工序的工序能力。 解：已知工序能力为：Cp=T/6σ,故需求σ值。 根据z=(x-μ)/σ，因此，且由题意可知合格率 为92%，且分散范围中心与公差带中心重合，故有： F(z)=0.42，查表可得：z=1.4 由题意可知（x-μ)=0.07，故可得：σ=0.05 由此可得：Cp=0.14/6×0.5=0.467≤0.67， 为四级。工序能力很差，必须加以改进。
c）钻、铰连杆小头孔，要求保证与大头孔轴线的距 离及平行度，并与毛坯外圆同轴； ① 大平面限制沿Z轴 移动和绕X、Y轴转动共 3个自由度；圆柱销限 制沿X、Y轴的2个移动 自由度；V形块限制沿 X轴的移动和绕Z轴转 动的2个自由度。
② X 自由度被重复限制，属过定位。 ③ 将V形块改为在 X 方向浮动的定位形式。
《机械制造技术基础》习题课
b）车外圆，保证外圆与内孔同轴；
① 圆柱面限制沿X、Y轴的移动和绕X、Y轴的转动共4 个自由度；端面限制了沿Z轴的移动和绕X、Y轴的转动 共3个自由度。 ② 绕X、Y轴的转动2个自由度被重复限制，属过定位。 ③ 在端面处加球面垫圈，采用自位支承消除过定位。
《机械制造技术基础》习题课
《机械制造技术基础》习题课
2—13、试分析图2.43所示各定位方案中：① 各定位 元件限制的自由度；② 判断有无欠定位或过定位；③ 对不合理的定位方案提出改进意见。 a）车阶梯轴小外圆及台阶端面；
① 三爪卡盘限制Y、 X2个移动自由度，前 后顶尖限制除绕Z轴 的主动以外的其余5 个自由度。
② X、Y的2个移动自由度被重复限制，属过定位。 ③ 去掉三爪卡盘，改为拨盘+鸡心卡拨动。
机械制造基础课件第五章：机械加工质量分析与控制.
RX X
（4-1）
Ｏ
ΔR
ΔY
X
a）
Y
Ｏ
X ΔR =ΔX
（4-2）
b） Y
显然：
RX RY
图4-4 误差敏感方向
第5章 机械加工质量分析与控制
5.1.4 影响加工精度的因素 原始误差—— 引起加工误差的根本原因是工艺系统存在
着误差，将工艺系统的误差称为原始误差。
机械制造技术基础
第5章 机械加工质量分析与控制
本章要点
影响加工误差的因素 工艺系统几何误差 工艺系统受力变形
工艺系统热变形
加工误差的统计分析 影响机械加工表面质量的因素 机械加工中的振动
第5章 机械加工质量分析与控制
5.1 概述 加工质量 尺寸精度 （通常形状误差限制在位置 加工精度 形状精度 公差内，位置公差限制在尺 寸公差内） 位置精度 表面粗糙度 波度 表面几何形状 纹理方向 伤痕（划痕、裂纹、砂眼 表面质量 精度 等） 表面缺陷层 表层加工硬化 表层金相组织变化 表层残余应力
（4）
式中 R —— 刀尖回转半径； φ—— 主轴转角。 显然，式（4-4）为一椭圆。
e
图4-8 径向跳动对镗孔精度影响
第5章 机械加工质量分析与控制
★ 主轴径向圆跳动对加工精度的影响（车外圆） 仍考虑最简单的情况，主轴回转中心在 X方向上作简谐 直线运动，其频率与主轴转速相同，幅值为2e。则刀尖 运动轨迹接近于正圆（图4-9）。 ◎ 思考：主轴回转中心在 X 方向上作简谐直线运动 ，其频率为主轴转速两倍 ，被车外圆形状如何？
b）
图4-20 试切法与调整法
第5章 机械加工质量分析与控制
5.3 工艺系统受力变形对加工精度的影响 5.3.1 基本概念 工艺系统刚度
机械制造基础作业5参考答案
“机械制造技术基础”作业5参考答案1．单项选择（1）误差敏感方向是（ ）。
① 主运动方向 ② 进给运动方向 ③ 过刀尖的加工表面法向 ④ 过刀尖的加工表面切向（2）数控铣削属于（ ）加工。
① 试切法 ② 调整法 ③ 定尺寸刀具法 ④ 自动控制法（3）镗孔时，若镗刀回转轴向与工件进给方向不同轴，将造成被加工孔（ ）。
① 孔径变大 ② 圆度误差 ③ 锥度误差 ④ 与定位面的平行度误差（4）工艺系统刚度等于各组成部分刚度（ ）。
① 之和 ② 倒数之和 ③ 之和的倒数 ④ 倒数之和的倒数（5）误差复映系数与工艺系统刚度成（ ）。
① 正比 ② 反比 ③ 指数函数关系 ④ 对数函数关系2．多项选择（1）为便于研究，可将主轴回转误差分解为（ ）等几种基本型式。
① 径向跳动 ② 轴向串动 ③ 倾角摆动 ④ 周期波动（2）提高传动精度的有效措施包括（ ）等。
① 缩短传动链 ② 提高首端传动件精度 ③ 提高末端传动件精度 ④ 进行误差补偿（3）以两顶尖定位纵车光轴，加工后出现中间大、两端小的误差，其可能原因是（ ）。
① 工件刚度不足 ② 刀具刚度不足 ③ 导轨直线度误差 ④ 导轨与前后顶尖连线不平行（4）如图a 所示，零件安装在车床三爪卡盘上车孔（内孔车刀安装在刀架上）。
加工后发现被加工孔出现外大里小的锥度误差。
产生该误差的可能原因有（ ）。
① 主轴倾角摆动② 刀具热变形③ 三爪装夹面与主轴回转轴线不同轴 ④ 车床纵向导轨与主轴回转轴线不平行 3．判断（1）车削加工的误差敏感方向固定不变。
（ ∨ ）（2）精加工中不允许存在加工原理误差。
（ × ）（3）主轴径向跳动影响被加工面的圆度误差。
（ ∨ ）（4）机械加工中，可通过多次走刀，消除误差复映的影响。
（ ∨ ）（5）采用预加载荷的方法可以减小接触变形。
（ ∨ ）4．填空（1）机械加工质量通常包括机械加工精度、机械加工 表面粗糙度 和机械加工 表面变质层 3项内容。

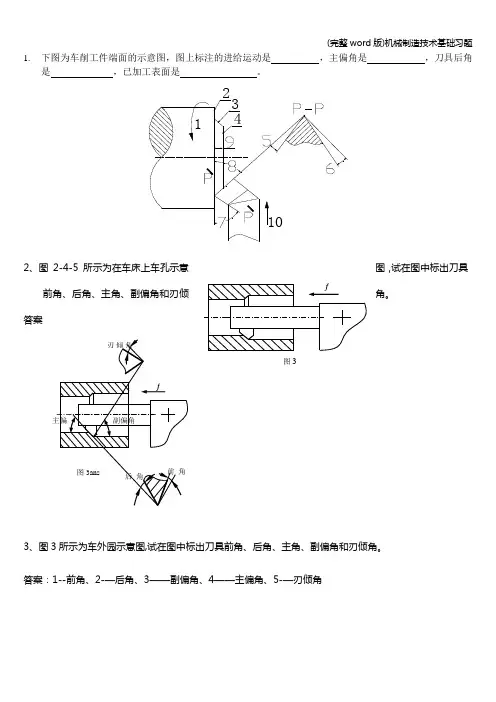

(完整word版)机械制造技术基础习题
1. 下图为车削工件端面的示意图，图上标注的进给运动是 ，主偏角是 ，刀具后角是 ，已加工表面是 。
2、图2-4-5所示为在车床上车孔示意图，试在图中标出刀具前角、后角、主角、副偏角和刃倾角。
答案3、图3所示为车外园示意图,试在图中标出刀具前角、后角、主角、副偏角和刃倾角。
答案：1--前角、2-—后角、3——副偏角、4——主偏角、5-—刃倾角图3图31-11 锥度心轴限制（）个自由度。
① 2 ② 3 ③ 4 ④ 51-12 小锥度心轴限制（)个自由度。
① 2 ② 3 ③ 4 ④ 51—13 在球体上铣平面，要求保证尺寸H（习图2—1-13)，必须限制（）个自由度。
①1 ② 2 ③ 3 ④ 4H习图2-1-131-14 在球体上铣平面，若采用习图2—1—14所示方法定位,则实际限制（）个自由度。
① 1 ② 2 ③ 3 ④ 4习图2-1-141—15 过正方体工件中心垂直于某一表面打一通孔，必须限制( ）个自由度。
① 2 ② 3 ③ 4 ④ 54。
分析题4-1 试分析习图2-4—1所示各零件加工所必须限制的自由度：a)在球上打盲孔φB ，保证尺寸H ；b)在套筒零件上加工φB 孔，要求与φD 孔垂直相交，且保证尺寸L ； c)在轴上铣横槽,保证槽宽B 以及尺寸H 和L ；d ）在支座零件上铣槽，保证槽宽B 和槽深H 及与4分布孔的位置度。
4—2 试分析习图2-4-2所示各定位方案中：① 各定位元件限制的自由度；② 判断有无欠定位或过定位；③ 对不合理的定位方案提出改进意见。
a ）车阶梯轴小外圆及台阶端面; b)车外圆，保证外圆与内孔同轴；c ）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴； d)在圆盘零件上钻、铰孔，要求与外圆同轴。
4-3 在习图2—4—3所示工件上加工键槽,要求保证尺寸014.054 和对称度0.03。
现有3种定位方案，分别如图b,c ，d 所示。
试分别计算3种方案的定位误差，并选择最佳方案。
第5章机械制造技术基础习题讲解
26= (15+A!)-15.3 0=(0+ESA1)-(-0.05)
-0.02=(-0.016+EIA1)-0
R1 15 00.016 R215 .3 0 0.05
R2 R1 A1
尺寸链图
第十一页，编辑于星期日：二十二点 四十六分。
5-33 试编制习图5-33所示拨叉零件的机械加工工艺规程，将有关内容 填入习表5X5-2中。毛坯为精铸件,生产批量30件。
由直线尺寸链极值算法偏差计算公式，有：
0.1=0－（EIA3+（-0.05）），→EIA3= -0.05mm; -0.1= -0.1－(ESA3+0)，→ESA3=0。 故：A3= mm 2800.05
第九页，编辑于星期日：二十二点 四十六分。
5-17 加工习图5-17所示一轴及其键槽，图纸要求轴径为
0.1=ESA2－（-0.05），→ESA2=0.05mm;
-0.1=EIA2－0，→EIA2=-0.1mm。
故：A2=
180.05 0.1
mm
第八页，编辑于星期日：二十二点 四十六分。
8 0 10±0.1
－0.05
A3
8
0 －0.05
10±0.1
A3
0
38－0.1
38
0 －0.1
a）
d）
3中为寸）尺 增 计图寸 环 算d， 公：10式± A尺3和，寸0.有1A3是，：8封01为01.0050闭±减=环环03.8，。1－，尺由（和寸直AA3线+838，00尺）.0和5 寸构 ，链成→极一A8是 300=.值个052组0算尺m成m法寸环基链，本，且尺其
第十二页，编辑于星期日：二十二点 四十六分。

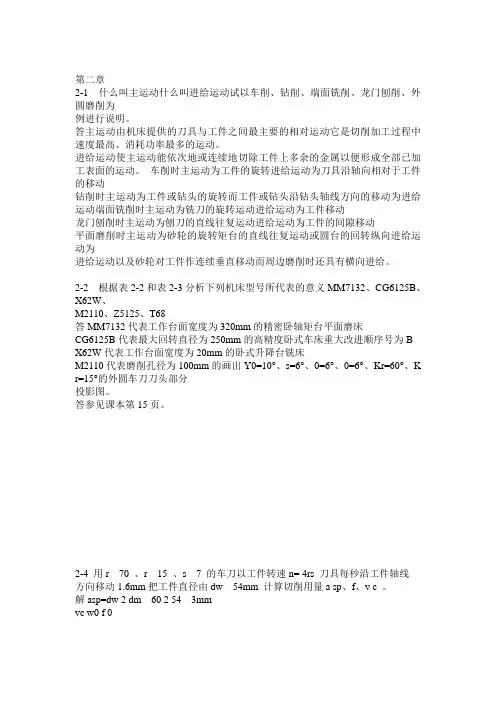

机械制造技术基础课后习题答案(值得拥有)
2-11用P10硬质合金车刀车削b为650N / mm 2的40钢外圆。切削用0量为asp =4mm f=0.6mm/r v=110r/min刀具几何角度为r0 = 10
s 5, 0 0 8 ,k 60, 1mm 0 0。按公式计算及查表方法确定切削
为Fp、Fp、Fc及切削时所消耗的功率。
故最先选择f而影响较大的是v c最后选择v c。
2-17切削液的作用有哪些如何正确选用切削液答切削液的作用冷却作用、润滑作用、清洗作用
切削液的选用应根据加工性质、工件材料、刀具材料、工艺要求等具体情况合理选用切削液
2-18什么叫刀具寿命刀具寿命和磨钝标准有什么关系磨钝标准确定后刀具寿命是否就确定了答刃磨或换刃后的刀具自开始切削直到磨损量达到磨钝标准为止的切削时间称为刀具寿命符号用T单位用min或s。刀具的磨钝标准是衡量刀具是否需要重磨或者换刃的标准磨钝标准确定后在给定的切削用量不变的情况下刀具寿命是确定的若切削用量发生改变刀具寿命也会发生改变。
切削速度正是通过切削厚度压缩比h来影响切削力的若切削速度c增大使h增大变形抗力增大故切a削力a增大反之若vc增大时h减小v变形抗力减小切削力也就随之减小。三者之中sp对切削力的影响最大f次之c最小。在切除相同余量的前提下增大f比sp增大更有利。
2-9什么叫刀具的工件角度参考系什么叫刀具的静态角度参考系这二者有何区别在什么条件下工作角度参考系与标注角度参考系重合答刀具工作参考系是定义刀具工作角度的参考系刀具的静态角度参考系是定义刀具的静态角度的参考系
所以Fc 3765.7KFc =3765.7×0.94=3539.8N Fp 1213.75K Fp =1213.75×0.96=1165.2N Ff K MFf K Kr K
机械制造技术基础(第2版)课后习题答案
《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。
5-2 试简述工艺规程的设计原则、设计内容及设计步骤。
5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。
粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。
5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。
习题5-5图解：按题目要求，粗、精基准选择如下图所示。
5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。
其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。
5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。
5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。
机械制造技术基础第2版第五章课后习题答案之欧阳索引创编
《机械制造技术基础》部分习题参考解答欧阳索引（2021.02.02）第五章工艺规程设计51 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。
52 试简述工艺规程的设计原则、设计内容及设计步调。
53 拟定工艺路线需完成哪些工作？54试简述粗、精基准的选择原则，为什么同一尺长标的目的上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212214。
粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的概略，第二次再作基准势必会产生不需要的误差。
55 加工习题55图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题55图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能坚持壁厚均匀；习题55图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。
习题55图解：按题目要求，粗、精基准选择如下图所示。
56 为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。
其目的是包管零件加工质量，有利于及早发明毛坯缺陷并获得及时处理，有利于合理使用机床设备。
57 试简述按工序集中原则、工序分离原则组织工艺过程的工艺特征，各用于什么场合？58什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的资料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一概略毛坯与零件设计尺寸之间的差值。
59 试阐发影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？510 习题510图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题510图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。
同济 机械制造 制造技术基础 PPT 第五章 机械制造质量分析与控制B
一个稳定的工艺过程，必须同时具有均值变 化不显著和标准差变化不显著两个方面。而 x 点图是控制工艺过程质量指标分布中心的 变化的，R点图是控制工艺过程质量指标分 散范围的变化的，因此，这两个点图必须联 合使用，才能控制整个工艺过程。
（二）
x R图上下控制限的确定
2
x ~ N ( ， 2 / n) R ~ N ( R， R ) 因此， x点图上的上、下控制限分别为 UCL x 3 LCL x 3 ˆ n ˆ x3 x3 an R x AR n
2、平顶分布 在影响机械加工的诸多误 差因素中，如果刀具线性磨损的影响显 著，则工件尺寸误差将呈现平顶分布。 平顶误差分布曲线可以看成是随着时间 而平移的众多正态误差分布曲线组合的 结果。
3、双峰分布 同一工序的加工内容，由 两台机床来同时完成，由于这两台机床 的调整尺寸不尽相同，两台机床的精度 状态也有差异，若将这两台机床所加工 的工件混在一起，则工件的尺寸误差就 呈双峰分布。
当z x x / 2时， 当z x x / 3时，
当z x x / 1时， 2 1＝2 0.3413 68 .26 %; 2 2 ＝2 0.4772 95 .44 %; 2 3＝2 0.49865 99 .73 %。
计算结果表明，工件尺寸落在 x 3 范围内的概率为99 .73 %， 而落在该范围以外的概率只占0.27％，可忽略不计。
所以：正态分布的分散范围为 x 3 , 这就是工程上经常用到的“3原则”。
• 确定工序能力及其等级 • 所谓工序能力，就是工序处于稳定状态时，加工误差正常 波动的幅度，通常用6来表示。 • 所谓工序能力系数，就是工序能力满足加工精度要求的程 度，当工序处于稳定状态时，工序能力系数C，按下式计 算：
机械制造技术习题答案
第一章金属切削基础一. 单项选择1. 进给运动通常是机床中（）。
a) 切削运动中速度最高的运动,b) 切削运动中消耗功率最多的,c) 不断地把切削层投入切削的运动,d) 使工件或刀具进入正确加工位置的运动。
2. 在外圆磨床上磨削工件外圆表面，其主运动是（）。
a) 砂轮的直线运动，b) 工件的回转运动，c) 砂轮的回转运动，d) 工件的直线运动。
3. 在立式钻床上钻孔，其主运动和进给运动（）。
a) 均由工件来完成,b) 均由刀具来完成,c) 分别由工件和刀具来完成,d) 分别由刀具和工件来完成。
4. 背吃刀量a p 是指主刀刃与工件切削表面接触长度（）。
a) 在切削平面的法线方向上测量的值；b) 正交平面的法线方向上测量的值；c) 在基面上的投影值；d) 在主运动及进给运动方向所组成的平面的法线方向上测量的值。
5. 垂直于过渡表面度量的切削层尺寸称为（）。
a) 切削深度，b) 切削长度，c) 切削厚度，d) 切削宽度。
6. 在背吃刀量a p 和进给量f 一定的条件下，切削厚度与切削宽度的比值取决于（）。
a) 刀具前角；b) 刀具后角；c) 刀具主偏角；d) 刀具副偏角。
7. 通过切削刃选定点，垂直于主运动方向的平面称为（）。
a) 切削平面，b) 进给平面，c) 基面，d) 主剖面。
8. 在正交平面内度量的基面与前刀面的夹角为（）。
a) 前角,b) 后角,c) 主偏角,d) 刃倾角.9. 刃倾角是主切削刃与（）之间的夹角。
a) 切削平面,c) 主运动方向,d) 进给方向10. 车削加工时，车刀的工作前角（）车刀标注前角。
a) 大于,b) 等于,c) 小于,d) 有时大于、有时小于11. 用硬质合金刀具对碳素钢工件进行精加工时，应选择刀具材料的牌号为（）。
a) YT30,b) YT5,c) YG3,d) YG8 .二. 多项选择1. 主运动和进给运动可以（）来完成。
a) 单独由工件,b)单独由刀具,c) 分别由工件和刀具,d) 分别由刀具和工件2. 实现切削加工的基本运动是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械制造质量分析与控制》习题一.单项选择题1.机床和刀具达到热平衡前的热变形所引起的加工误差属于：（）a、常值系统误差b、形位误差c、随机误差d、变值系统误差2. 某工序的加工尺寸为正态分布，但分布中心与公差中点不重合，则可以认为：（）a、无随机误差b、无常值系统误差c、变值系统误差很大d、同时存在常值系统误差和随机误差3. 夹具在机床上的安装误差所引起的加工误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差4. 一次性调整误差所引起的加工误差属于：（）a、随机误差b、常值系统误差c、变值系统误差d、形位误差5. 误差复映所引起的加工误差属于：（）a、变值系统误差b、常值系统误差c、随机误差d、形位误差6. 刀具磨损所引起的加工误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差7. 内应力引起的变形误差属于：（）a、常值系统误差b、形位误差c、变值系统误差d、随机误差8. 定位误差所引起的加工误差属于：（）a、常值系统误差b、随机误差c、变值系统误差d、形位误差9. 对滚动轴承进行适当的预紧，是提高主轴系统（）的重要措施。
（）a、精度b、强度c、刚度d、柔度10.通常用（）系数表示某种加工方法和加工设备胜任零件所要求加工精度的程度（）a、工艺能力b、误差复映c、误差传递d、误差敏感11.原理误差所引起的加工误差属于：（）a、常值系统误差b、随机误差c、形位误差d、变值系统误差12.误差的敏感方向指产生加工误差的工艺系统的原始误差处于加工表面的：（）a、切线方向b、轴线方向c、法线方向d、倾斜方向13. 受迫振动系统在共振区消振最有效的措施是（）。
a、增大系统刚度b、增大系统阻尼c、增大系统质量14. 在车床上进行削扁镗杆自激振动的切削实验时，若切削条件相同 , 试指出下列各种情况下切削最稳定的场合（）a、弱刚度主轴与加工表面法向的夹角450b、弱刚度主轴与加工表面法向的夹角1350c、采用直径相同的圆镗杆d、增大阻尼15. 削扁镗杆的抗振性比圆镗杆好是由于：（）a、刚度高b、阻尼大、消耗振动能量大c、系统刚度的组合特性合适二.多项选择题1.用调整法在车床三爪卡盘上精镗一批薄壁铜套的内孔，各种因素引起的加工误差是属于常值系统误差的是：（）a、三爪卡盘的制造和安装误差b、车床主轴的径向跳动c、薄壁铜套的夹紧变形d、机床导轨的几何误差e、镗刀的磨损2.指出下列哪些情况产生的误差属于加工原理误差：（）a、加工丝杠时机床丝杠螺距有误差b、用模数铣刀加工渐开线齿轮c、工件残余应力引起的变形d、用阿基米德滚刀加工渐开线齿轮e、夹具在机床上的安装误差3.机械加工中达到尺寸精度的方法有：（）a、试切法b、定尺寸刀具法c、调整法d、选配法e、自动控制法4.用调整法在车床三爪卡盘上精镗一批薄壁铜套的内孔，各种因素引起的加工误差是属于随机误差的是：（）a、镗刀的磨损b、薄壁铜套的夹紧变形c、三爪卡盘的制造和安装误差d、机床导轨的几何误差e、工件外圆形状误差引起的安装误差5. 指出下列哪些刀具的制造误差会直接影响加工精度：（）a、外圆车刀b、齿轮滚刀c、端面车刀d、铰刀e、键槽铣刀6.主轴的纯轴向窜动对哪些加工有影响: （）a、车削螺纹b、车削外圆c、车削端面d、车削内孔7.影响加工精度的主要误差因素可归纳为以下方面：（）a、工艺系统的几何误差b、毛坯的制造误差c、工艺系统力效应产生的误差d、工艺系统热变形产生的误差e、加工原理误差8.机械加工中获得工件形状精度的方法有：（）a、试切法b、轨迹法c、调整法d、成形法e、展成法三.判断题1.零件表面层的加工硬化能减小表面的弹塑性变形，从而提高了耐磨性，所以表面硬化程度越高越耐磨。
（）2.在降速传动链中末端传动件的精度应高于前端件。
（）3.工艺系统在切削加工时会产生受力变形，则变形量越大，工件产生的形状误差就越大。
（）4.在车床用双顶尖装夹车削轴类零件时，若后顶尖在水平方有偏移，则会出现双曲面形的圆柱度误差；若后顶尖在铅垂面方向有偏移，则会出现锥形的圆柱度误差。
（）5.零件的内孔表面加工，在精度要求相同的条件下，要比外圆加工困难。
（）6.车削长轴时，容易出现马鞍形的圆柱度误差。
（）7.车削外圆时，车刀必须与主轴线严格等高，否则会出现形状误差。
（）8.零件表面粗糙度值越小，则耐磨性越好。
（）9.主轴的纯径向跳动对工件圆柱表面的加工精度没有影响。
（）10.采用阿基米德齿轮滚刀加工齿轮会使工件产生常值系统误差。
（）11.平面磨床的床身导轨在铅垂平面内的直线度要求较高，普通车床的床身导轨在水平面内的直线度要求较高。
（）12.选择加工方法时应尽量选择工艺能力系数大的加工方法。
（）13.某工序的工艺能力系数Cp >1，加工尺寸呈正态分布，则该工序不会产生废品。
（）14.车床主轴轴颈的形状精度对主轴的回转精度影响较大，而轴承孔的形状精度影响较小。
（）15.在车床上用三爪自定心卡盘多次装夹同一工件时，三爪定心卡盘的对中精度将直接影响工件上被加工表面的位置精度。
（）四.填空题1.主轴的回转误差可分解为______、______和_______三种基本形式。
2.由于毛坯存在形状误差，工件加工后（调整法）加工表面的形状误差与毛坯______，其比值ε=Δ工/Δ毛_____1，这一现象称为______。
3.根据工件加工时误差出现的规律，加工误差可分为______误差和______误差，其中______误差的大小、方向基本不变或有规律的变化。
4.以车床两顶尖间加工光轴为例，分析下列三种条件下因切削过程受力点位置的变化引起工件何种形状误差，只考虑机床变形时是______、只考虑车刀变形时是______、只考虑工件变形时是______。
5.加工表面层的物理、力学性能的变化主要有以下三个方面的内容：______、______和______。
五.问答及计算题1.加工一批尺寸为Φ20-0.10的小轴外圆，若尺寸为正态分布，均方差σ=0.025，公差带中点小于尺寸分布中心0.03mm。
试求：1）加工尺寸的常值系统误差、变值系统误差以及随机误差引起的尺寸分散范围？2）计算这批零件的合格率及废品率？2.在车床上车削一细长轴，当毛坯横截面有圆度误差（如椭圆度），且车床床头的刚度大于尾座的刚度时，试分析在只考虑工艺系统受力变形的影响下，一次走刀加工后工件的横向及纵向形状误差。
3.平面磨床、普通车床的床身导轨在水平面内和铅垂平面内的直线度要求是否相同？为什么？4.为减小传动链误差对加工精度的影响，应该采取哪些措施？5.在车床上镗孔时，若主轴回转运动和刀具的直线进给运动均很准确，只是它们在水平面内或垂直面上不平行，试分析加工后将产生什么样的形状误差？6.试分析习图示的三种加工情况，加工后工件表面会产生何种形状误差？假设工件的刚度很大，且车床床头刚度大于尾座刚度。
7.在两台相同的自动车床上加工一批小轴的外圆，要求保证直径Φ11±0.02mm ，第一台加工1000件，其直径尺寸按正态分布，平均值X 1=11.005mm ，均方差σ1=0.004mm 。
第二台加工500件，其直径尺寸也按正态分布，且X 2=11.015mm ，均方差σ2=0.0025mm 。
试求:(1)在同一图上画出两台机床加工的两批工件的尺寸分布图，并指出哪台机床的工序精度高？(2)计算并比较哪台机床的废品率高,并分析其产生的原因及提出改进的办法。
8. 用固定式钻模钻一批工件Φ15孔，要求保证孔轴与端面间尺寸50±0.08mm ，若工序尺寸按正态分布，分布中心的尺寸X ＝50.05mm ，均方根差σ＝0.02mm ，求：(1)这批工件的废品率是多少？(2)产生废品的原因是什么性质的误差？(3)可采取什么改进措施？9. 加工一批尺寸为Φ20-0.10的小轴外圆，若尺寸为正态分布，均方差σ=0.025，公差带中点小于尺寸分布中心0.03mm 。
试求：1）加工尺寸的常值系统误差、变值系统误差以及随机误差引起的尺寸分散范围？2）计算这批零件的合格率及废品率？10.加工一批工件的内孔，其内孔直径设尺寸为 mm,若孔径尺寸服从正态分布，且分散范围等于公差值，分布中心与公差中心重合，试求1000个零件尺寸在mm 之间的工件数量是多少?11 镗孔公差T=0.1,σ=0.025,已知不能修复的废品率为0.8%，试绘出正态分布曲线图，并求产品的合格率025.25020.25Φ-Φ2503.00+Φ一.1.d 2.d 3.a 4.b 5.c 6.b 7.d 8.b 9.c 10.a 11.a 12.c 13.b 14.b15.c 16.a二.1. abd 2. bd 3. abce 4. be 5. bde 6. ac 7. acde 8. bde三.1.N 2.Y 3.N 4.N 5.Y 6.N 7.N 8.N 9.N 10.Y 11.Y 12.N 13.N 14.Y 15.Y四.(1). 纯径向跳动\纯轴向窜动\纯角度摆动(2). 相似\小于\误差复映(3). 系统误差\随机误差\系统误差(4). 马鞍形\圆柱形\腰鼓形(5). 加工硬化\金相组织的变化\残余应力五.问答及计算题1. 1）Δ常＝0.03, Δ变≈0, 尺寸分散为6σ＝0.15 ；2. 要点：根据误差复映规律，横截面仍有椭圆度误差；工件细长，刚度差，加工后呈腰鼓形，且靠近床头一端工件直径小于靠近尾座一端的直径。
3. 不同，平面磨床导轨在铅垂平面内的要求高，普通车床导轨在水平面内的要求高。
因平面磨床导轨在水平面内的直线度误差对平面磨削精度影响较小，在铅垂平面内的直线度误差则基本上以1：1反映在被磨削平面的平面度误差上；普通车床导轨在水平面内的直线度误差基本上以1：1反映在被车削圆柱面母线的直线度上，影响圆柱面的圆柱度和尺寸精度，在铅垂平面内的直线度误差对圆柱面的精度影响较小。
4. 1）提高传动件、特别是传动链末端件的制造精度和装配精度；2）缩短传动链；3）消除传动间隙；4）采用误差修正机构。
5. 在车床上镗孔，若主轴回转轴线与刀具的直线进给运动处于同一水平面内但不平行其夹角为α时，则加工后内孔为一锥角为2α的锥孔；若二者处于同一垂直面内但不平行其夹角为β时，则加工后内孔为一双曲面。
6. (1)在径向切削力的作用下，尾顶尖处的位移量大于前顶尖处的位移量，加工后工件外圆表面成锥形，右端直径大于左端直径。
（2分）(2)在轴向切削力的作用下，工件受到扭矩的作用会产生顺时针方向的偏转。
若刀具刚度很大，加工后端面会产生中凹。
（1.5分(3)由于切削力作用点位置变化，将使工件产生鞍形误差，且右端直径大于左端直径。
