16.1 人教版九年级上册物理第十六章《电压 电阻》电压 专题训练含答案及解析
简单
1、一节新干电池的电压是（ ）
A．1.5V B．15V C．36V D．220V
【分析】本题考查对电压单位的生活经验，一节干电池的电压为1.5v，一节铅蓄电池的电压为2V，对人体的安全电压为不高于36V，我国家庭电路的电压为220V．
依据这些经验作答．
【解答】一节新干电池的电压是1.5V．
故选A．
2、对于电流与电压之间的关系，下列说法正确的是（ ）
A．导体两端有电压时，导体中必定有电流
B．导体中先有电荷的定向移动，然后在导体两端就产生了电压
C．导体中没有了电流，电路中也就没有电压
D．导体中有电流通过时，导体两端必定有电压
【分析】1、电流产生的条件是：电路闭合，电路中有电源（导体两端有电压）．
2、电路闭合，导体两端有电压，电荷定向移动形成电流．
3、电路不闭合，导体中没有电流，电路中可能有电压．
4、导体中有电流由U＝IR知导体两端一定有电压．
【解答】A、导体两端有电压时，如果电路不闭合，导体中没有电流，故A错误．
B、电路闭合，导体两端有电压，导体中的电荷才会定向移动形成电流，故B错误．
C、导体中没有电流，如果电路不闭合，电路中可能有电压，故C错误．
D、导体中有电流通过时，由U＝IR知：导体两端必定有电压，故D正确．
故选D．
3、完成下列单位换算：
①5000V＝________kV＝________mV．
②22kV＝________V＝________mV．
【分析】根据电压单位间的换算关系分析、计算答题．
【解答】①5000V═5000×10－3kV＝5kV，
5000V＝5000×103mV＝5×106mA；
②22kV＝22×103V＝2.2×104V＝2.2×104×103mV＝2.2×107mV；
故答案为：①5；5×106；②2.2×104；2.2×107．
4、关于电流表和电压表的使用，下列说法错误的是（ ） A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
【分析】根据电压表和电流表的使用方法分析各个选项．
【解答】A、说法正确，使用前应校零；
B、说法正确，为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程；
C、说法错误，电流表不能直接接在电源上，否则电源短路；
D、说法正确，都应使电流从正接线柱流入，从负接线柱流出．
故选C．
5、王刚同学在用电压表测电压时，发现指针向左偏转，出现这种现象的原因是（ ）
A．电压表的量程选错了
B．电路中的电压太大了
C．电压表被短路了
D．电压表的正负接线柱接反了
【分析】电压表使用时，电流要从正接线柱流入，负接线柱流出，否则指针将反转．
【解答】用电压表测电压时，发现指针向左偏转，说明电压表的正负接线柱接反了．
故选D．
6、如图所示的电路中，是小明同学设计的用电压表测量灯L1两端的电压，其中正确的是（ ）
A． B． C． D．
【分析】电压表的正确使用规则：①电压表要和被测的用电器并联；②电流从电压表的正接线柱流入，从负接线柱流出；③测量的电压不要超过电压表的所用量程．
【解答】A、该题中电压表测量的是L1两端的电压，故符合题意；
B、该题中电压表测量的是L2两端的电压，故不符合题意；
C、该题中电压表测量的是总电压，故不符合题意； D、该题中电压表的正负接线柱接反了，故不符合题意；
故选A．
7、如图所示电压表，若选0－3Ⅴ的量程，读数为________Ⅴ；若选0－15Ⅴ的量程，读数为________Ⅴ．
【分析】电压表读数时，要先看量程，再看分度值，最后看指针所指的位置．
【解答】（1）图中电压表，如选择量程为0～3V，分度值是0.1V，由图可知，指针所指的位置是2V＋0.1V×6＝2.6V；
（2）如选择量程为0～15V，对应的分度值是0.5V，由图可知，指针所指的位置是10V＋0.5V×6＝13V．
故答案为：2.6；13．
8、如图所示，用笔画线代替导线，将各元件连成电路．要求：L1、L2 串联，电压表测L1两端电压，按电路的连接在右边的虚线框内画出相应的电路图．
【分析】串联电路是指各电路元件顺次连接，电压表测L1两端的电压说明电压表并联在L1的两端；然后按电流流向法连接实物图和画出电路图．
【解答】（1）按电流流向法，线连接电源然后依次串联开关、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在灯泡L1的两端即可，如下图所示：
（2）先画出电源，从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极，最后把电压表画在灯泡L1两端即可，如下图所示：
9、灯L1、L2串联，用电压表测灯L2两端的电压，连接电路如图所示．图中只有一根导线连错了，请你在连错的导线上画“×”，并画补出正确的电路连接．
【分析】由题意可知，两灯泡应串联，电压表测灯L2两端的电压即电压表与L2并联；可根据电流流向法，按先串后并的原则查找电路错误和纠正．
【解答】由电路图可知，电压表与L1串联后L2并联，不符合题意；按电流流向法从正极开始，依次流过L2、L1、开关回到电源的负极，最后把电压表并联L2两端，所以L2与开关之间的导线连接错误，可以把这根导线改为两灯泡串联，如下图所示：
简单
1. 关于电压，下列说法正确的是（ ）
A．电路两端有电压，电路中就一定有电流
B．电路中无电流，电路两端就一定无电压
C．电路两端必须有电压，才可能形成电流
D．有电压不一定有电流 【分析】形成电流的条件是：电路闭合，电路中有电压，缺一不可，据此分析答题．
【解答】A、电路两端有电压，如果电路不闭合，则电路中一定没有电流，故A错误；
B、如果电路不闭合，电路中有电压，电路中没有电流，故B错误；
C、电路两端必须有电压，才可能形成电流，故C正确；
D、有电压且电路闭合，才会有电流，有电压不一定有电流，故D正确；
故选CD．
2. 一位同学在用电压表测电压时，发现指针向左边没有刻度的一边偏转，出现这一现象的原因是（ ）
A．电压表的量程选择错了
B．测量的电压过小
C．电压表的正、负接线柱接反了
D．电压表被短路了
【分析】电压表的正确使用：
电压表要并联在电路中；电流从电压表的正接线柱流入，从负接线柱流出；不要超过电压表使用的量程．
【解答】A、电压表量程选择过大，指针偏转的示数较小；电压表量程选择过小，指针会超过最大刻度值．不符合题意．
B、测量的电压过小，指针偏转的示数较小，不符合题意．
C、电压表的正、负接线柱接反了，指针会反偏，偏向没有刻度的一边．符合题意．
D、电压表被短路了，示数为零，电压表指针会不发生偏转．不符合题意．
故选C．
3. 图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
A． B． C． D．
【分析】电压表的正确使用方法：
①连接电压表的时候，电流要从正接线柱入，负接线柱出；
②电压表正确测出灯L1两端电压，则电压表与灯L1并联．
【解答】A、由图可知，电压表测的是两灯串联的总电压，或电源电压，故A错误．
B、由图可知，电压表与L1并联，正负接线柱正确，故B正确． C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．
D、由图可知，电压表接到了L1的两端，但正负接线柱接反了，故D错误．
故选B．
4. 如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（ ）
A．甲接电压表，乙接电流表
B．甲、乙均接电压表
C．甲、乙均接电流表
D．甲接电流表，乙接电压表
【分析】根据电流表与被测用电器串联，电压表与被测用电器并联即可作出判断．
【解答】根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，甲表与灯串联，所以是电流表，乙表与灯并联，所以是电压表．如图：
两灯串联，电流表测电路中电流，电压表测L1两端电压．
故选D．
5李明同学在一次用有3V和15V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（ ）
A．直接接入15接线柱，然后读数
B．直接接入3接线柱，然后读数 C．断开开关，接入15接线柱，然后闭合开关后读数
D．断开开关，接入3接线柱，然后闭合开关后读数
【分析】在不知待测电压多大时，用试触的方法来确定使用哪个量程，若指针偏转较大，就用大量程，若指针偏转较小，就用小量程，且换接线时开关应处于断开状态．
【解答】
从图可知，试触时指针摆幅较小，在2V附近，这是选用了电压表较大量程的结果，
为了使测量数据准确，应换用较小量程，所以用0～3V的量程，并且换接线柱时应断开开关．
故选D．
6. 如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（ ）
A．a、b都是电流表 B．a、b都是电压表
C．a是电流表，b是电压表 D．a是电压表，b是电流表
【分析】电流表应该与灯泡串联，若与灯泡并联，则会造成电源短路，烧坏电源和电流表，灯泡不发光；
电压表应该与灯泡并联，若与灯泡串联，则会造成灯泡不发光，而电压表会有明显的示数；
所以解答本题可根据电流表和电压表的使用规则去分析判断．
【解答】由图可知，表a与灯泡串联，表b与灯泡并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a是电流表，表b是电压表；
若两表都是电流表，则由于电流表b与灯泡并联，此时会造成灯泡短路，灯泡不发光，同时由于电流表直接接在电源两极上，电流过大会烧坏电源和电流表；
若两表都是电压表，则由于电压表a与灯泡串联，此时灯泡不发光，而电压表a会有明显的示数；
若表a是电压表，表b是电流表，则电流表b会造成灯泡和电压表a都被短路，不仅灯泡不发光，而且还会烧坏电源和电流表．
故选 C．
最新人教版九年级物理第十六章电压电阻知识点考点提炼汇总及配套中考真题,含解析
第十六章电压电阻
16.1 电压 ............................................................... 1
16.2 串并联电路中电压的规律 ............................................. 5
16.3 E巨阻 ............................................................. 8
16.4 变阻器 ............................................................ 11
16.1电压
知识点提炼
1 .什么是电压
（1）电压作用是使电路中的自由电荷做定向移动,形成电流；电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）;②电路是迪 路。
注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者 2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1）,通过电池的 电流或者通过电阻R：的电流）”的电流。
2 .电压的单位：在国际单位制中，电压单位是伏建（简称为伏，符号是y）；电压常用 单位还有：壬优（kV）,耋伏（mV）、微伏（nV）。
换算关系：lkV=1000V, lV=1000mV, lmV=1000 uVo
（2）生活中常见电压值：一节干电池一节蓄电池家庭用电电压缴v,安 全电压不高于36Vo
图（1）常见电路 图（2）电流表 图（3）电压表
3,电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是出;
（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是
0.IV, 15V路程分度值是0. 5V）；
（3）使用规则：①电压表要北联在电路中：②电流从电压表的“亚接线柱”流入，“幺 接线柱”流出，否则指针会反偏。③被测电压丕要超过电压表的最大量程。 注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被 打弯，甚至烧如电压表。②选择量程：实验室用电压表有西个量程，0〜3V和0~15V0测量 时，先选大量程，若被测电压在3V〜15V即可测量：若被测电压小于3V则换用小的量程， 若被测电压大于15V则换用更大量程的电压表。

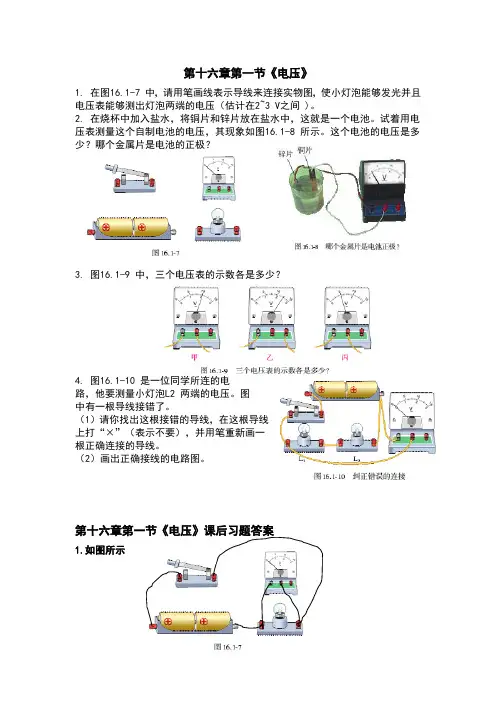

新人教版九年级物理第十六章课后习题答案
第十六章第一节《电压》
1. 在图16.1-7 中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压（估计在2~3 V之间 )。
2. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图16.1-8 所示。这个电池的电压是多少？哪个金属片是电池的正极？
3. 图16.1-9 中，三个电压表的示数各是多少？
4. 图16.1-10 是一位同学所连的电
路，他要测量小灯泡L2 两端的电压。图
中有一根导线接错了。
（1）请你找出这根接错的导线，在这根导线上打“×”（表示不要），并用笔重新画一根正确连接的导线。
（2）画出正确接线的电路图。
第十六章第一节《电压》课后习题答案
1.如图所示
2.这个电池的电压约为0.5V ，铜片是正极。解析：用试触法可以判断电流表或电压表的正负极。试触时能使电表指针顺时针偏转的时候，与正接线柱相连的那端为电池正极。图中的电压表指针顺时针偏转时铜片与正接线柱相连，所以铜片是电池正极。
3.甲：2V 乙：12.5V 丙：1V
4.
第十六章第二节《串、并联电路中电压的规律》
1. 一个用电器工作时，要求电源电压是6 V。如果用干电池做电源，需要几节串
联起来？如果用铅蓄电池做电源，需要几个串联起来？
2. 在图16.2-4 甲所示的电路中，闭合开关后电压表V1的示数为2.5 V，V2 的示数应为_____V， V的示数应为_____V。在图16.2-4 乙所示的测量电路中，闭合开关后电压表V1 的示数为2.5 V，V2 的示数为3.8 V，V的示数应_____。
3. 如图16.2-5，在探究“并联电路电压的关系”时，小明想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。

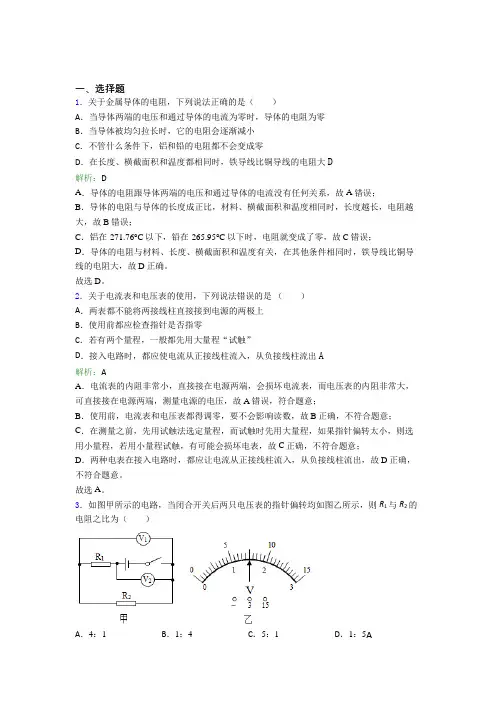

【单元练】2021年九年级物理第十六章【电压和电阻】复习题(答案解析)(2)
一、选择题
1．关于金属导体的电阻，下列说法正确的是（ ）
A．当导体两端的电压和通过导体的电流为零时，导体的电阻为零
B．当导体被均匀拉长时，它的电阻会逐渐减小
C．不管什么条件下，铝和铅的电阻都不会变成零
D．在长度、横截面积和温度都相同时，铁导线比铜导线的电阻大D
解析：D
A．导体的电阻跟导体两端的电压和通过导体的电流没有任何关系，故A错误；
B．导体的电阻与导体的长度成正比，材料、横截面积和温度相同时，长度越长，电阻越大，故B错误；
C．铝在-271.76°C以下，铅在-265.95°C以下时，电阻就变成了零，故C错误；
D．导体的电阻与材料、长度、横截面积和温度有关，在其他条件相同时，铁导线比铜导线的电阻大，故D正确。
故选D。
2．关于电流表和电压表的使用，下列说法错误的是 （ ）
A．两表都不能将两接线柱直接接到电源的两极上
B．使用前都应检查指针是否指零
C．若有两个量程，一般都先用大量程“试触”
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出A
解析：A
A．电流表的内阻非常小，直接接在电源两端，会损坏电流表，而电压表的内阻非常大，可直接接在电源两端，测量电源的电压，故A错误，符合题意；
B．使用前，电流表和电压表都得调零，要不会影响读数，故B正确，不符合题意；
C．在测量之前，先用试触法选定量程，而试触时先用大量程，如果指针偏转太小，则选用小量程，若用小量程试触，有可能会损坏电表，故C正确，不符合题意；
D．两种电表在接入电路时，都应让电流从正接线柱流入，从负接线柱流出，故D正确，不符合题意。
故选A。
3．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（ ）
A．4：1 B．1：4 C．5：1 D．1：5A 解析：A
由电路图可知，电路为R1与R2串联电路，电压表V1测R2两端电压，电压表V2测电源电压，则可知电压表V1为小量程，读数为1.5V，电压表V2为大量程，读数为7.5V，则可得R1两端电压为
【单元练】2021年九年级物理第十六章【电压和电阻】基础卷(答案解析)(1)
一、选择题
1．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（ ）
A．4：1 B．1：4 C．5：1 D．1：5A
解析：A
由电路图可知，电路为R1与R2串联电路，电压表V1测R2两端电压，电压表V2测电源电压，则可知电压表V1为小量程，读数为1.5V，电压表V2为大量程，读数为7.5V，则可得R1两端电压为
U1=U-U2=7.5V-1.5V=6V
由串联电压之比等于电阻之比可得
R1:R2=U1:U2=6V:1.5V=4:1
故选A。
2．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器1R的滑片P向右移动时，总电路和各支路中的电流（I、1I、2I），电压（U、1U、2U），电阻（R、1R、2R）中大小不变的量有（ ）
A．3个 B．4个 C．5个 D．6个C
解析：C
因为电源电压不变，而并联电路两端电压等于电源电压，因此
U=U1=U2
因为并联电路中各支路互不影响，而R2为定值电阻，因此通过R2的电流不变，当滑动变阻器R1的滑片P向右移动时，滑动变阻器接入电路的电阻变大，故通过滑动变阻器的电流变小，由于干路电流等于各支路电流之和，因此干路电流变小，故不变的物理量有U、U1、U2、I2、R2，故ABD不符合题意，C符合题意。
故选C。 3．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（ ）
A． B．
C． D．A
解析：A
滑动变阻器的接线柱应一上一下串联接入电路，电路开关闭合前，滑片应处于最大阻值处，滑片要位于最右侧，下方接线柱应接左侧。
故选A。
4．下列提供的数据符合实际情况的是（ ）
A．实验室小灯泡的电流约为0.3A
B．对于人体的安全电压是低于36V
C．小军同学骑自行车的功率约为500W
D．手托两个鸡蛋匀速向上抬高1m约做功10JA
解析：A
A．实验室小灯泡的电功率大约是0.75W，额定电压是2.5V，通过灯泡的电流约为
(人教版)成都市初中物理九年级全册第十六章《电压电阻》检测卷(答案解析)
一、选择题
1．下列所提供的数据中符合实际情况的是（ ）
A．一节干电池电压15V
B．中考跳绳合格，考生的跳绳功率约1500W
C．家用电冰箱的工作电流约1A
D．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J
2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（ ）
A．4：1 B．1：4 C．5：1 D．1：5
3．如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
4．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（ ）
位置 a、b之间 b、c之间 c、d之间 d、e之间
电压表指针 不偏转 不偏转 不偏转 偏转
A．a、b之间 B．b、c之间 C．c、d之间 D．d、e之间
5．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表 Ⓐ和电压表Ⓥ指针均指在零刻度。现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表 Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转， 依据上述信息可以判断 （ ）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电源接线处松脱 D．电流表损坏了
6．现代生活中需要各种各样的材料，下列说法中正确的是（ ）

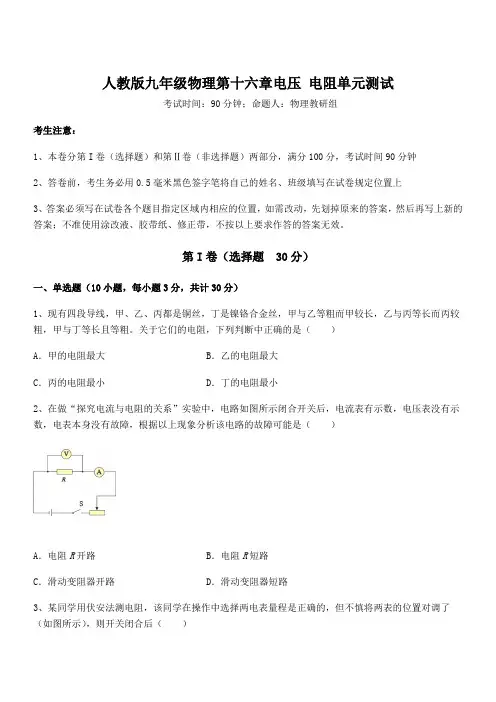

精品解析2022年人教版九年级物理第十六章电压 电阻单元测试试题(含答案及详细解析)
人教版九年级物理第十六章电压 电阻单元测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、现有四段导线，甲、乙、丙都是铜丝，丁是镍铬合金丝，甲与乙等粗而甲较长，乙与丙等长而丙较粗，甲与丁等长且等粗。关于它们的电阻，下列判断中正确的是（ ）
A．甲的电阻最大 B．乙的电阻最大
C．丙的电阻最小 D．丁的电阻最小
2、在做“探究电流与电阻的关系”实验中，电路如图所示闭合开关后，电流表有示数，电压表没有示数，电表本身没有故障，根据以上现象分析该电路的故障可能是（ ）
A．电阻R开路 B．电阻R短路
C．滑动变阻器开路 D．滑动变阻器短路
3、某同学用伏安法测电阻，该同学在操作中选择两电表量程是正确的，但不慎将两表的位置对调了（如图所示），则开关闭合后（ ）
A．电流表、电压表均损坏 B．电流表损坏，电压表读数为零
C．电流表有读数，电压表读数为零 D．电流表读数为零，电压表有读数
4、将两只不同规格的灯泡1L、2L接在如图所示的电路中，闭合开关1S、2S后下列说法中正确的是（ ）
①电流表测量干路电流
②通过1L和2L的电流一定相等
③1L与2L的电压一定相等
④1L与2L的亮度一定相同
⑤只断开21SL，发光且亮度不变
A．①②⑤ B．②④ C．③⑤ D．②③④
5、估测是物理中常用的一种方法，对下列物理量的估测合理的是（ ）
A．一节新的干电池的电压是3V
B．家用冰箱正常工作时的电流约为5A C．我国家庭电路的电压是380V
2021-2022学年人教版九年级物理第十六章电压 电阻专项练习试题(含答案及详细解析)
人教版九年级物理第十六章电压 电阻专项练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示电路中，当开关S闭合后发现两只灯L1和L2均不发光。用电压表测量，发现c、d两点间和b、d两点间均有电压并且相等，而a、b两点和c、b两点间的电压都为零，则电路故障的原因可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1或L2发生了短路 D．开关S接触不良
2、若不考虑温度的影响，用久了的白炽灯泡灯丝的电阻与刚买回来时的电阻相比（ ）
A．变大了 B．变小了 C．不变 D．无法判断
3、估测是物理中常用的一种方法，对下列物理量的估测合理的是（ ）
A．一节新的干电池的电压是3V
B．家用冰箱正常工作时的电流约为5A
C．我国家庭电路的电压是380V D．常见手机电池的电压为3.7V
4、如图所示的各电路中，同种元件的规格相同。当开关闭合后，能利用滑动变阻器使灯泡由正常发光到渐暗，到最后熄灭，又不会造成事故的电路是（ ）
A． B． C． D．
5、工作和生活中，手机已成为人们常用的工具，某智能手机的电池电压最接近（ ）
A．110V B．4V C．220V D．36V
6、以下与实际情况相符的是（ ）
A．我国照明电路的电压是110V
B．人体的安全电压是220V
C．一节新干电池的电压是1.5V
D．教室里一盏日光灯的功率约为1000W
7、关于导体的电阻，对于王海浜同学的理解说法中正确的是（ ）
九年级物理第十六章《电压电阻》综合测试卷-人教版(含答案)
九年级物理第十六章《电压电阻》综合测试卷-人教版（含答案）
班级 座号 姓名 成绩：
一、单项选择题（每题4分，共40分）
1．比较电流表和电压表的使用方法，下列说法错误．．的是： （ ）
A．接入电路前要估计测量值的范围，来选定量程
B．接入电路时都要使电流从正接线柱流入，从负接线柱流出
C．接入电路时都严禁将表的两个接线柱直接接到电源的两极上
D．使用前都要检查指针是否对准零刻度线
2.如图1电路中，当闭合开关S后，电压表的示数表示 （ ）
A．L1两端的电压 B．L2两端的电压
C．电源电压 D．L2和电源电压
3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．无法判断.
4．如图2所示，电源电压不变，当开关S闭合后，下列说法正确的是（ ）
A. L1被短路，V 的示数变大 B. L1与L2 串联，V的示数不变
C. L1 灯不亮，V 的示数不变 D. L1 ，L2灯都亮，V 的示数变大
5．图3所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
6．探究串联电路电压规律时，电源电压不变。已知R1＝R2；R3＝R4，R1R3。闭合开关S后，电压表V1、V2、V3的示数分别为2.0伏、2.5伏和4.5伏，则电路图应为图中的（ ）
人教版2020-2021学年九年级全册物理第十六章《电压电阻》测试题(含答案)
第十六章《电压电阻》测试卷
一、单选题(共15小题)
1.下列有关电阻的说法正确的是（）
A．导体的电阻越大，表明导体的导电能力越强
B．导体的电阻与导体两端的电压成正比
C．导体中的电流为零时电阻也为零
D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（ ）
A．
B．
C． D．
3.关于导体的电阻，下列说法正确的是（）
A．长导线的电阻一定比短导线的电阻大
B．粗导线的电阻一定比细导线的电阻大
C．铜导线的电阻一定比铁导线的电阻大
D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的
4.以下科学家中，以其名字命名电压单位的是（）
A．牛顿
B．伏特 C．安培
D．焦耳
5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（） A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表 C．甲、乙是电压表，丙是电流表
D．甲、丙是电流表，乙是电压表
6.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）
A．电流
B．电压 C．电阻
D．电能
7.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（）
A．不变
B．变大 C．变小
D．不能判定
8.如图所示，闭合开关S，两灯泡均能正常发光，则两灯泡一定具有相同的（）
A．额定功率
B．额定电流 C．额定电压
D．电阻
9.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（）
A．因铁线坚硬，应选铁线
B．因铝线易于架设，应选铝线 C．因铁较便宜，应选铁线
D．因铝线电阻小，应选铝线
10.如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）
(人教版)佛山市初中物理九年级全册第十六章《电压电阻》测试题(答案解析)
一、选择题
1．如图所示，在一定温度下做“探究导体电阻大小与哪些因素有关”的实验，表格中给出了实验所用导体的情况。下列说法正确的是（ ）
导体代号 导体长度l/m 导体横截面积S/mm2 导体材料
a 1.0 3.2 锰铜
b 1.5 1.2 镍锘
c 1.0 0.8 锰铜
d 1.5 1.2 锰铜
e 0.5 1.2 镍锘
A．选用 a、c进行对比实验，可以探究电阻大小与导体长度的关系
B．选用 b、d 进行对比实验，可以探究电阻大小与导体材料的关系
C．选用 b、d进行对比实验，可以探究电阻大小与导体横截面积的关系
D．选用 b、e进行对比实验，可以探究电阻大小与导体横截面积的关系
2．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器1R的滑片P向右移动时，总电路和各支路中的电流（I、1I、2I），电压（U、1U、2U），电阻（R、1R、2R）中大小不变的量有（ ）
A．3个 B．4个 C．5个 D．6个
3．关于导体的电阻，下列说法正确的是（ ） A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，通过它电流就一定越小
C．导体的电阻与加在它两端的电压及通过它的电流无关
D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定
4．两个灯泡以某种方式接在某一电源上。根据下列现象，能确定这两个灯泡一定并联的是（ ）
A．灯泡的亮度相同 B．通过灯泡的电流不等
C．通过灯泡的电流相等 D．灯泡两端的电压相同
5．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（ ）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
6．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（ ）
A．电压表测的是灯L1两端的电压
B．开关断开时电流表无示数但电压表有示数
