某海外工程地下室混凝土墙体竖向裂缝产生的原因分析及控制措施
科技信息 工程技术 某海外工程地下室混凝土墙恤 竖向裂缝产生硇原因分析及控制措旋
中国中元国际工程公司 高宁 中国建筑总公司 武莹 ［摘要］混凝土裂缝产生的原因，一般采说是由于混凝土材料的配合比不当，或是由于施工过程的技术措施不当，或施工工艺欠佳， 或是由于设计方面广泛使用较高强度混凝土的原因，或是其他难以预料的偶然原因等。本文以某海外工程地下室混凝土墙体施工 过程中出现的裂缝问题处理为例，对混凝土墙体产生的裂缝进行研究分析，及采取相应的控制措施。 ［关键词］高强混凝土 塑性收缩 温度应力 裂缝 原因分析措施
一、
工程概况
本工程地下室混凝土工程纵向长１４５．６４ｍ，宽６８．９５ｒｎ，东西纵向坐 落在南高北低的坡地上，以Ｈ轴分界南北均有三层埋于地下，高差两层。 底板混凝土强度等级为Ｃ３０．墙体混凝土强度等级为Ｃ４０，混凝土 外墙体的厚度为４００ｍｍ到６００ｉｆｒｉｍ，竖向钢筋为 ２５～３２＠２００，国内采 购的三级钢；水平钢筋为中１９＠２００，国外采购的强度等级４２０Ｍｐａ，比 三级钢略高。内墙厚度为２００ ３００ｍｍ，竖向与水平钢筋均为国外采购 的４２０Ｍｐａ钢筋， １９＠２００双层双向。混凝土由当地的商品混凝土公司 现场建搅拌站提供。 旌工单位及人员均来自囤内。 二、墙面裂缝发生及分布的基本情况 地下室墙体在当地四月初第一次混凝土浇筑完毕，２４小时后拆除 模板，混凝土表面即出现微倾斜的垂直裂缝，裂缝比较明显，基本上从 对拉螺栓孑Ｌ处开裂（对拉螺栓带锥形套，此部位在混凝土墙内外两侧各 形成深１００ｒａｍ的洞，为混凝土墙截面的薄弱部位），在墙体下部开裂比 较明显，部分裂缝从墙体根部一直延伸到墙体顶部，部分裂缝只在墙体 根部出现，目测及借助放大镜观察裂缝宽度在０．２ｍｍ左右，裂缝间距多 数在１８００ｍｍ左右，少数间距在９００ｍｍ左右，混凝土的施工及裂缝出 现情况概括如下： 图１ 图２ １．墙体裂缝出现时间早，从硬化到拆模，ｌ一３天后出现，７天基本稳 定。 ２．混凝土人模温度高于环境温度。 ３．混凝土裂缝均为竖向，由根部向上发展，部分裂缝呈倾斜状（见图 １）。 ４．裂缝的宽度在０．１－０．２ｍｍ，个别０．３ｍｍ。在外墙随机取样，选取一 条典型的０．２ｍｍ宽的裂缝，经现场通过水渍渗透法检测结果，深度 ５－８ｍｎａ（见图２）。 ５．混凝土试块强度大部分于７天达到设计强度（说明强度上升的较 快）。 ６．混凝土用水量较少，坍落度较小，Ｗ／Ｃ为０．３６。 ７．裂缝的间距小，０．９—１．８ｍ。 ８．混凝土掺高效减水剂，缓凝剂，引气计，膨胀剂等。 ９．混凝土配合比由外方公司提供，混凝土经过现场配料站配料，利 用运输车代替搅拌机进行搅拌后浇筑。 三、裂缝性质分析 综上所述，结合国内外近年来的经验，及著名混凝土专家王铁梦现 场指导，断定本工程的裂缝属于：高强混凝土早期塑性收缩裂缝和温度 应力裂缝，非结构裂缝，对结构安全无害，但由于出现的比较多，考虑到 对混凝土结构的耐久可能产生的影响，裂缝也应找出发生的原因并加 以控制，以减少裂缝存在的程度。 四、裂缝产生的原因分析 １．混凝土的养护 混凝土墙体的养护相对于其他部位较为困难，为了加快施工进度， 混凝土在浇筑１～２天后即开始拆除模板，给墙体的早期养护带来难 度。同时由于本工程混凝土的养护措施采取的是拆模板后浇自来水养 护的方式，拆模时问正是混凝土水化反应的高峰期，混凝土温度较高， 但此时混凝土强度却较低，突然进行表面浇水，很容易引起混凝土表面 的脆裂，产生裂缝；由于混凝土墙体顶端属于自由端，而水平方向受到 来自于底板的约束，故裂缝的开展多为竖向，并且比较均匀分布，一般 不产生水平裂缝。 ２．钢筋构造 由于一般工程地下室混凝土墙体的钢筋保护层的厚度要求为 ５０ｒａｍ，在没有钢筋约束的这部分厚度的混凝土中，在混凝土水化反应 凝固过程中，收缩产生的应力如果大于了混凝土的抗拉强度就会产生 裂缝：本工程设计水平构造钢筋由于放在竖向受力主筋的内测，这样水 平钢筋的保护层将远远超过５０ｒａｍ，甚至达到８０ｍｍ，这么厚的混凝土 没有钢筋的约束，对裂缝的控制是不利的。 ３．混凝土的影响 （１）原材料方面 本工程水泥采用当地的ＰＯＲＴＬＡＮＤ ＣＥＭＥＮＴＴＹＰＥ１／１１，其物理性 能、化学分析详见表１： 表１ ｌ 化学成分分析％ 物理性能试验
Ｉ 含碱量 ０．８７ 细度：布莱因，ｍ￣－／Ｋｇ ３６６ 烧失量 １３ 剩余量（３２５筛孔）％ １２．４ 不溶性残余物含量 ０．２３ 安定性 游离石灰含量 ０．５ 高压蒸汽膨胀量％ Ｏ．１０ ＳｉＯ２ ２１．０ Ｃ１０３８膨胀 Ａｌ ３ ４－４ 凝结时间：维卡特 Ｆｅ ３ ２．９ 初凝（分钟） ｌ２５ Ｃａ０ ６３．１ 终凝（分钟） ２６５ ｆ ＭｇＯ ３．７ 含气量％ ８．８ ＳＯ３ ２．７ 假凝现象％ ７７ 混合物含量 抗压强度： Ｍｐａ Ｐｓｉ Ｃ ５６ １天 ｌ８＿３ ２３７０ Ｃ２ ｌ８ ３天 ２７．Ｏ ３８６４ Ｃ３＾ ７ ７天 ３４．１ ４７９４ ｌ Ｃ，ＡＦ ９ ２８天 ４１．５ ５６４Ｏ 从表１可以看出：水泥细度较细，水化速率快。水泥中含有水化反 应快的成分偏高，这些成分对强度贡献相对较小，但对收缩的影响相对 较大。 （２）混凝土配合比方面 １）地下室外墙所使用的Ｃ４０混凝土配合比为：水泥３０７ｋｇ，砂子 ７１９ｋｇ，石子ｔ０８８ｋｇ，水１６８ｋｇ，粉煤灰１０２ｋｇ。由于该混凝土中水泥用量 科技信息 工程技术 较大，水泥采用ＰＯＲＴＬＡＮＤ ＣＥＭＥＮＴＴＹＰＥＩ／１ｌ，活性偏高（３６６ｔｄ／ｋＥ）， 水泥水化放热量大，强度增长过快，易形成干缩裂缝。 ２） 昆凝土用水量偏低，Ｗ／Ｃ偏小（０．３６），使得混凝土内部的湿度偏 低，自由水分不足，混凝土早期水化激烈，需要大量供水，而内部环境干 燥，形成了早期自干燥收缩，粗骨料粒径偏小，砂率偏高，收缩偏大，高效 外加剂种类繁多，增加早期收缩，减水效果很大，混凝土内部水分偏低， 混凝土泌水不足，导致早期塑性收缩变形很大，因此在模板内部初凝到 终凝阶段就可能已经初裂。 ３）混凝土配合比中坍落度最大８英寸（即２０ｃｍ），坍落度过大也极 易导致混凝土收缩裂缝的出现。 （３）混凝土强度等级方面 实际工程中，混凝土强度等级的提高往往伴随着水泥用量的增大， 由于水泥用量增大，往往引起混凝土收缩和干缩量的增大，易使混凝土 产生裂缝。曾有专业期刊的资料出于裂缝控制方面考虑建议，地下室混 凝土强度等级不易超过Ｃ３０，如果强度不能满足结构要求，宜从构造措 施方面想办法，而不应该一味的加大混凝土的强度等级。同时也不宜在 墙柱连接部位采用两种混凝土标号，加大混凝土浇筑的难度，也不易保 证质量。普通标号混凝土的使用对工程造价的控制也有积极的作用。 本工程具有大体积混凝土性质，Ｃ４０混凝土设计强度偏高，实际施 工现场混凝土强度富余量偏大，大部分混凝土试块７天达到设计强度， ２８天混凝土试块强度已达到Ｃ５０（１３０％），混凝土早期强度增长过快， 导致水泥水化速度过快，水化热升温过快，形成里表温差过大，在混凝 土表面产生较大的温度拉应力，当表面温度拉应力大于混凝土的抗拉 强度时，混凝土表面产生裂缝。 当地混凝土强度采用的是圆柱体抗压强度值，折算成立方体抗压 强度值后强度值又要高出设计值１０％左右，故需要进行折算。 ４．其他方面的因素 （１）本工程基础直接坐落在强风化岩石地基上，在基础与岩石之间 未设置滑动层，浇筑墙体混凝土时，基础底板混凝土已浇筑一个多月， 因此墙体下部混凝土的收缩已基本完成，墙体受到混凝土底板和基岩 的极大约束，这样容易在墙体中出现与水平方向约成４５。角的拉应力， 随着收缩的发展，其拉应力逐渐加大，当拉应力超过其抗拉强度时，就 会造成混凝土的开裂。 （２）墙体越长，越容易出现裂缝，构造钢筋越稀疏、越光滑，墙体越 容易出现裂缝。本工程墙体混凝土一次浇筑长度过大（约５０ｍ），墙体水 平构造钢筋较大较稀疏（ １９＠２００），水平钢筋的保护层超过５０ｍｍ，使 墙体混凝土易出现裂缝。 五、控制混凝土裂缝的措施 通过对混凝土墙体裂缝产生的原因分析，裂缝的控制从混凝土的 原材料、配合比、施工方法（包括施工组织）和优化设计等几个方面采取 相应的措施。 表２ １．混凝土原材料方面 （１）石子应尽量采用洁净的碎石，控制风化石的含量，砂子应选用 干净的中粗砂，有关资料表明，采用中粗砂比采用细砂每立方米混凝土 可减少用水量２０～２５ｋｇ，水泥用量可相应的减少５～３５ｋｇ，可降低混凝 土温升，减少混凝土收缩。 （２）掺合料如粉煤灰的质量等级不低于（中国国家规定的）二级标 准。 （３）严格控制砂石的含泥量。 ２．配合比方面 （１）在满足设计强度及耐久性的条件下，重新调整Ｃ４０的配合比， 减少单位水泥用量。 （２）混凝土坍落度由原来的最大８英寸（２０ｃｍ）减小到６英寸（１５ｃｍ 左右）。 （３）在满足和易性的条件下、减小砂率。 （４）混凝土中只掺加缓凝型减水剂即可，不掺加补偿收缩剂和其他 的外加剂（经实验证明这些外加剂在较高强度混凝土的早期裂缝控制 方面作用不大，甚至在现场养护条件不好的情况下还起到相反的作 用）。 ３．施工方面 （１）降低混凝土原材料的温度，降低混凝土入模温度，以降低水化 热峰值（减少早期水化反应的速度）。 （２）每车浇筑前要进行现场 昆凝土坍落度测试，不合格的不能用于 本工程。 （３）混凝土浇筑前，木模板浇水湿透，避免过多吸收混凝土表面水 分。 （４）混凝土加强养护，脱模后立刻涂刷养护液进行养护。 （５）减少墙体一次浇筑长度，控制混凝土一次浇筑长度不超过１８ｍ， 减少混凝土墙体所受的水平约束应力。 （６）控制拆模时间，拆除的依据以混凝土强度达到１．２ＭＰａ的时间 为准。 ４．优化设计方面 在征得设计师同意的前提下： １）采用６ｏ天标准立方体抗压强度作为评定混凝土抗压强度的依 据。 ２）并在保证配筋量的前提下，将水平钢筋直径减小，并同时缩小钢 筋间距（钢筋等强代换为击１６＠１４０）。 ３）将水平构造分布钢筋移到主筋的外侧，保证水平构造钢筋的保 护层不小于３０ｒａｍ，这样对混凝土裂缝的产生和发展程度的控制起到了 积极的作用。 六、措施的具体实施过程 配合比的修改详见表２
水泥 粉煤灰 砂子 石子 水 最大坍落度 水灰比 砂率 粉煤灰含量 配合比编号 ｋｇ／ｍ ｋｇ／ｍ ｋｇ／ｍ ｋｇ／ｍ ｋｇ／ｍ Ｃｍ ％
Ｃ４０２１８（第一次） ３０６ １０２ ７１９ １０８８ １４７ ２０－３ ０－３６ ０．４０ ２５ Ｃ４０３１８ ２７８ １１９ ７４８ １０８８ １４７ １７．８ ０３７ ０．４１ ３０ Ｃ４０３３８新 ２６８ １１５ ７５７ ｌ０８８ ｌ４７ ｌ７．８ ０＿３８ ０．４１ ３０ 最终配合比 ２４０ １２０ ７２０ ｌ１５０ １６０ １５．２ ０．４＿４ ０－３９ ３３ 根据第一次 昆凝土浇筑情况的分析和提出的相关解决措施，随后 采用上表所列新的不同的配合比又进行了几次混凝土墙体的浇筑，浇 筑情况如下： ２００６年５月３０日搅拌站提供了新的调整配合比Ｃ４０３１８，混凝土 坍落度从最大８ ｉｎｃｈ改为最大７ ｉｎｃｈ，水泥用量由３０６ｋｇ／ｍ 改为２７８ ｋ￣／ｍ＇，粉煤灰用量由１０２ ｋｇ／ｍ，改为ｌ１９ ｋｇ／ｍ ，粉煤灰比例提高为 ３Ｏ％。 现场墙体浇筑长度减少到１５ｍ左右，模板在浇筑后两天方可拆除， ．．．——２７２．．—— 养护由于考虑到后期养护液成膜后可能影响装修施工，因此决定仍然 采用浇水养护。 ６月６日采用配合比Ｃ４０３１８进行混凝土浇筑的部位分别为：８．５～ １１／Ｂ～Ｃ之间外墙，长度为１５ｍ左右，和ｌ１～１３／Ｈ之间外墙，长度为 １５ｍ左右，模板拆除后其中北侧８．５～１Ｉ／Ｂ～Ｃ墙体裂缝情况有所好转， 裂缝数量有所减少，但效果并不明显。 由于采用配合比Ｃ４０３１８进行混凝土浇筑，裂缝情况并没有得到明 显改善，搅拌站再次对配合比进行调整，于２００６年６月１９日，采用配

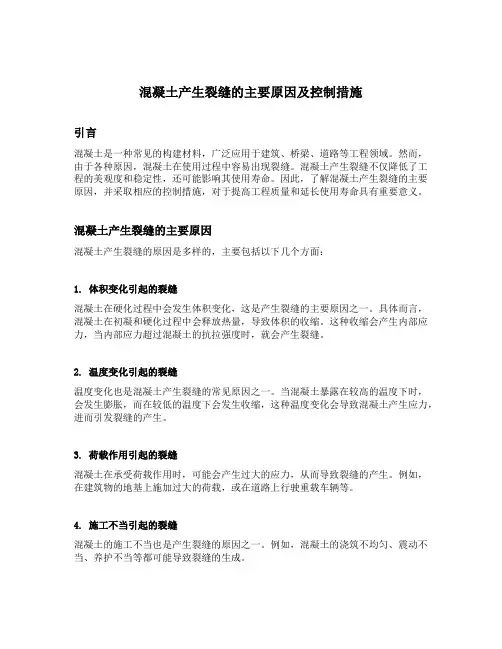

混凝土产生裂缝的主要原因及控制措施
混凝土产生裂缝的主要原因及控制措施引言混凝土是一种常见的构建材料，广泛应用于建筑、桥梁、道路等工程领域。
然而，由于各种原因，混凝土在使用过程中容易出现裂缝。
混凝土产生裂缝不仅降低了工程的美观度和稳定性，还可能影响其使用寿命。
因此，了解混凝土产生裂缝的主要原因，并采取相应的控制措施，对于提高工程质量和延长使用寿命具有重要意义。
混凝土产生裂缝的主要原因混凝土产生裂缝的原因是多样的，主要包括以下几个方面：1. 体积变化引起的裂缝混凝土在硬化过程中会发生体积变化，这是产生裂缝的主要原因之一。
具体而言，混凝土在初凝和硬化过程中会释放热量，导致体积的收缩。
这种收缩会产生内部应力，当内部应力超过混凝土的抗拉强度时，就会产生裂缝。
2. 温度变化引起的裂缝温度变化也是混凝土产生裂缝的常见原因之一。
当混凝土暴露在较高的温度下时，会发生膨胀，而在较低的温度下会发生收缩，这种温度变化会导致混凝土产生应力，进而引发裂缝的产生。
3. 荷载作用引起的裂缝混凝土在承受荷载作用时，可能会产生过大的应力，从而导致裂缝的产生。
例如，在建筑物的地基上施加过大的荷载，或在道路上行驶重载车辆等。
4. 施工不当引起的裂缝混凝土的施工不当也是产生裂缝的原因之一。
例如，混凝土的浇筑不均匀、震动不当、养护不当等都可能导致裂缝的生成。
混凝土产生裂缝的控制措施为了有效控制混凝土的裂缝产生，以下是一些常见的措施：1. 合理设计在混凝土的设计阶段，应根据工程的实际要求和使用条件，合理布置和设计结构。
例如，在承受大荷载的结构中，应采用适当的加固措施来增加混凝土的抗裂能力。
2. 优化配比混凝土的配比直接影响其性能和抗裂能力。
合理选择和控制水灰比、水胶比以及各组分的用量，可以有效降低混凝土的收缩和温度变化，从而减少裂缝的产生。
3. 控制施工工艺在混凝土的施工过程中，应严格按照规范和要求进行操作，控制施工工艺。
例如，浇筑混凝土时应采用均匀、连续、合理的浇注方法；同时，在震动混凝土时应保证均匀的振动力和振动时间，以充分排除气泡和减少混凝土的收缩。
混凝土墙体裂缝产生的原因及对策
在建筑工程中常见的墙体结构高厚比为1/15～1/8。
主要结构形式：高层建筑地下室挡土墙和剪力墙的墙体，混凝土的强度等级常为C30～C50。
墙体混凝土内分布双排双向钢筋，模板体系常用木模板或钢模板，用穿墙螺栓固定模板，混凝土通过泵管下料，振捣密实，混凝土凝结硬化，经保温、保湿养护后，脱模形成混凝土墙体结构。
（一）垂直地面的裂缝（1）裂缝特点墙体垂直裂缝通常在拆模时或拆模后隔数日出现，相邻两裂缝间的距离2～4m，裂缝宽度0.1～0.3mm，垂直向下中间宽两端细直至消失。
当墙两侧外露在大气环境中，墙体内外裂缝呈对称分布，墙体厚度300～400mm，裂缝宽度大于0.3mm时，裂缝就贯穿了。
（2）混凝土墙体垂直裂缝形成的原因墙体结构属于薄壁结构，面积也比较大，表面温度散失也快。
混凝土是一种脆性材料，抗压强度高，抗拉强度低，拉压比在1/7～1/15之间。
混凝土强度等级大于C30，厚度为300～400mm 的墙体，墙体混凝土浇筑早期﹙1～3天﹚内部的水化热可使温度达到40℃～50℃，墙体施工时，在春、秋季节，昼夜温差变化大，白天15～20℃，夜间降温至5～10℃，此时如过早拆模，事必造成墙体内外温差超过25℃，增加混凝土开裂的几率。
因之，施工单位未根据墙体的强度等级和施工季节对模板采取保温措施，拆模过早。
墙柱变截面转角降温收缩不均匀，而未采取相应措施，是墙体裂缝的重要原因。
另一种常见的墙体裂缝，是由于一次浇筑的墙体过长。
混凝土墙体因其底部受基础约束，上部自由收缩而开裂。
因此，一般情况下，墙体浇筑长度一般不超过6米。
（3）垂直裂缝控制措施在混凝土配合比设计时，根据工程结构情况充分考虑混凝土内部温升，控制胶凝材料总量、掺合料的掺量，水胶比和浆骨比。
水泥品种的应优先选用水泥比表面积小，放热量小的中热水泥或低热水泥，用粉煤灰、矿渣粉等矿物掺合料替代部分水泥，降低混凝土水化热。
使用缓凝型高效减水剂（如萘系、脂肪族与葡萄糖酸钠、三聚磷酸钠复合），延缓水泥的水化速度，控制温升速度。
混凝土裂缝的原因分析及控制措施
混凝土裂缝的原因分析及控制措施混凝土裂缝是指混凝土结构因受到外力作用或内部变形而引起的裂缝。
混凝土裂缝的存在会影响结构的整体性能和使用寿命，因此控制混凝土裂缝的产生是十分必要的。
本文将对混凝土裂缝的原因和控制措施进行分析。
1. 施工操作不当施工操作不当是导致混凝土结构裂缝的主要原因之一。
施工操作不当包括: 浇筑混凝土时振捣不充分、混凝土的浇注过程不均匀、混凝土自然收缩不统一等。
这些因素都会导致混凝土结构内部产生应力，从而导致混凝土结构裂缝。
2. 环境影响混凝土结构受到环境影响也是引起混凝土结构裂缝的原因之一。
例如，夏季高温与冬季严寒、非常潮湿的气候和提高空气污染的气候都可能导致混凝土的质量下降和结构裂缝的产生。
3. 材料质量不良混凝土结构的质量除了施工质量之外，还受到材料质量的影响。
例如水泥品质不佳、砂石粒径不均等都会导致混凝土结构的裂缝。
4. 结构设计缺陷结构设计的缺陷也是混凝土结构裂缝产生的原因之一。
结构设计缺陷包括未能考虑混凝土收缩、膨胀等因素、配置不合理、构造不良等。
1. 设计阶段的控制结构设计阶段是最好控制混凝土结构裂缝的时机。
通过考虑混凝土收缩因素、伸缩缝的合理设计等可以有效控制混凝土结构裂缝的产生。
2. 施工质量控制加强施工质量监管，确保混凝土浇筑过程均匀、振捣充分，避免静止拌和，减少内部应力。
此外，在搅拌时混合水量也应注意，控制混合水的含量，提高混凝土的密实性，减少混凝土质量退化的可能。
材料制备阶段也是控制混凝土结构裂缝产生的关键环节。
混凝土的材料应当符合技术标准，并注意中和等化水泥，严格控制水泥和砂石材质的粒径和比率，保持混凝土的工作性能、紧密度等。
4. 施工阶段的加固措施在混凝土结构的施工阶段，在高温或寒冷的气候条件下，应适时采取加固措施。
例如，可以使用锚钉加固板块、钢筋网、钢筋筋条等方式在混凝土结构中加固，避免细小裂缝扩展，增加混凝土结构的韧性和抗裂性。
总之，对于混凝土结构来说，控制裂缝的产生是一个长期而复杂的过程，需要在设计、施工、维护等各个环节中加以控制和加固。

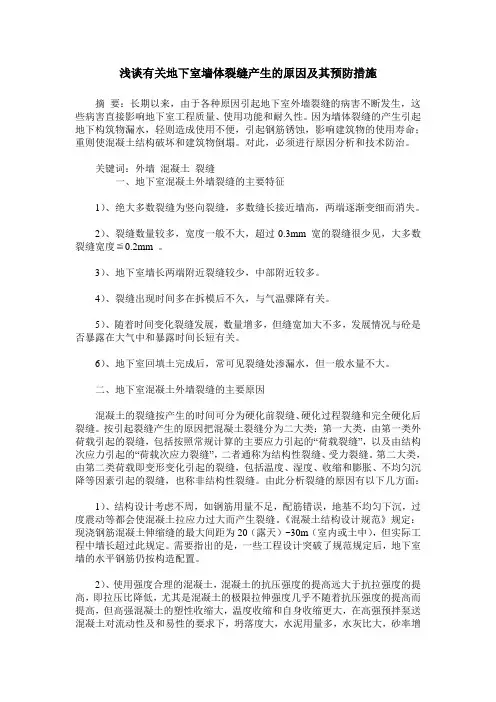

浅谈有关地下室墙体裂缝产生的原因及其预防措施
浅谈有关地下室墙体裂缝产生的原因及其预防措施摘要：长期以来，由于各种原因引起地下室外墙裂缝的病害不断发生，这些病害直接影响地下室工程质量、使用功能和耐久性。
因为墙体裂缝的产生引起地下构筑物漏水，轻则造成使用不便，引起钢筋锈蚀，影响建筑物的使用寿命；重则使混凝土结构破坏和建筑物倒塌。
对此，必须进行原因分析和技术防治。
关键词：外墙混凝土裂缝一、地下室混凝土外墙裂缝的主要特征1）、绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消失。
2）、裂缝数量较多，宽度一般不大，超过0.3mm 宽的裂缝很少见，大多数裂缝宽度≦0.2mm 。
3）、地下室墙长两端附近裂缝较少，中部附近较多。
4）、裂缝出现时间多在拆模后不久，与气温骤降有关。
5）、随着时间变化裂缝发展，数量增多，但缝宽加大不多，发展情况与砼是否暴露在大气中和暴露时间长短有关。
6）、地下室回填土完成后，常可见裂缝处渗漏水，但一般水量不大。
二、地下室混凝土外墙裂缝的主要原因混凝土的裂缝按产生的时间可分为硬化前裂缝、硬化过程裂缝和完全硬化后裂缝。
按引起裂缝产生的原因把混凝土裂缝分为二大类：第一大类，由第一类外荷载引起的裂缝，包括按照常规计算的主要应力引起的“荷载裂缝”，以及由结构次应力引起的“荷载次应力裂缝”，二者通称为结构性裂缝、受力裂缝。
第二大类，由第二类荷载即变形变化引起的裂缝，包括温度、湿度、收缩和膨胀、不均匀沉降等因素引起的裂缝，也称非结构性裂缝。
由此分析裂缝的原因有以下几方面：1）、结构设计考虑不周，如钢筋用量不足，配筋错误，地基不均匀下沉，过度震动等都会使混凝土拉应力过大而产生裂缝。
《混凝土结构设计规范》规定：现浇钢筋混凝土伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长超过此规定。
需要指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置。
2）、使用强度合理的混凝土，混凝土的抗压强度的提高远大于抗拉强度的提高，即拉压比降低，尤其是混凝土的极限拉伸强度几乎不随着抗压强度的提高而提高，但高强混凝土的塑性收缩大，温度收缩和自身收缩更大，在高强预拌泵送混凝土对流动性及和易性的要求下，坍落度大，水泥用量多，水灰比大，砂率增多，骨料粒径减小等导致高强混凝土收缩率、水化热更大，更加容易开裂。

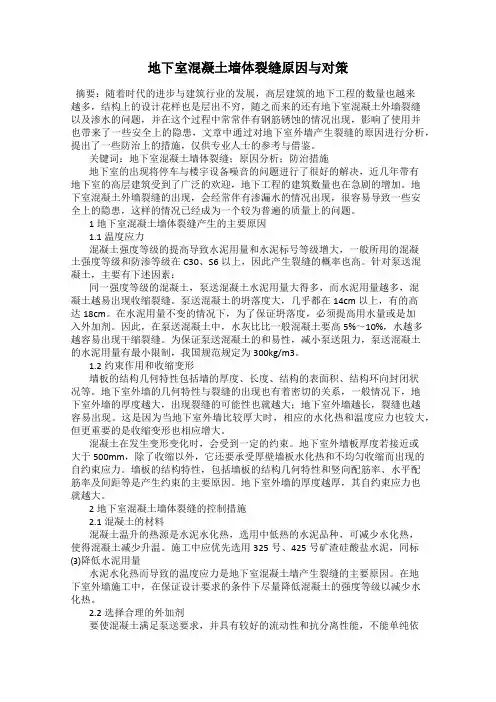

地下室混凝土墙体裂缝原因与对策
地下室混凝土墙体裂缝原因与对策摘要：随着时代的进步与建筑行业的发展，高层建筑的地下工程的数量也越来越多，结构上的设计花样也是层出不穷，随之而来的还有地下室混凝土外墙裂缝以及渗水的问题，并在这个过程中常常伴有钢筋锈蚀的情况出现，影响了使用并也带来了一些安全上的隐患，文章中通过对地下室外墙产生裂缝的原因进行分析，提出了一些防治上的措施，仅供专业人士的参考与借鉴。
关键词：地下室混凝土墙体裂缝；原因分析；防治措施地下室的出现将停车与楼宇设备噪音的问题进行了很好的解决，近几年带有地下室的高层建筑受到了广泛的欢迎，地下工程的建筑数量也在急剧的增加。
地下室混凝土外墙裂缝的出现，会经常伴有渗漏水的情况出现，很容易导致一些安全上的隐患，这样的情况已经成为一个较为普遍的质量上的问题。
1地下室混凝土墙体裂缝产生的主要原因1.1温度应力混凝土强度等级的提高导致水泥用量和水泥标号等级增大，一般所用的混凝土强度等级和防渗等级在C30、S6以上，因此产生裂缝的概率也高。
针对泵送混凝土，主要有下述因素：同一强度等级的混凝土，泵送混凝土水泥用量大得多，而水泥用量越多，混凝土越易出现收缩裂缝。
泵送混凝土的坍落度大，几乎都在14cm以上，有的高达18cm。
在水泥用量不变的情况下，为了保证坍落度，必须提高用水量或是加入外加剂。
因此，在泵送混凝土中，水灰比比一般混凝土要高5%～10%，水越多越容易出现干缩裂缝。
为保证泵送混凝土的和易性，减小泵送阻力，泵送混凝土的水泥用量有最小限制，我国规范规定为300kg/m3。
1.2约束作用和收缩变形墙板的结构几何特性包括墙的厚度、长度、结构的表面积、结构环向封闭状况等。
地下室外墙的几何特性与裂缝的出现也有着密切的关系，一般情况下，地下室外墙的厚度越大，出现裂缝的可能性也就越大；地下室外墙越长，裂缝也越容易出现。
这是因为当地下室外墙比较厚大时，相应的水化热和温度应力也较大，但更重要的是收缩变形也相应增大。
地下室混凝土防裂及裂缝处理措施
地下室混凝土防裂及裂缝处理措施1.混凝土配合比设计：在地下室混凝土结构设计中，要根据地下室的使用要求以及环境条件，合理设计混凝土的配合比，选择适当的水胶比、使用合适的水泥标号、添加适量的减水剂和粉煤灰等措施，提高混凝土的抗裂性能。
同时，可采用复合材料等增加混凝土的拉伸强度。
2.增加混凝土的抗裂措施：可以在混凝土浇筑前，采用喷雾胶涂或喷雾湿短刷涂等方法，在混凝土表面形成一层防水保护层，增加混凝土的密实性和抗渗性，减少水分的渗透和外界环境对混凝土的侵蚀。
3.控制混凝土的收缩和开裂：混凝土在干燥过程中会产生收缩，如果没有采取相应的控制措施，就会发生开裂。
因此，可以采用加纤维和减少水胶比的方法，控制混凝土的收缩，并采用隔板、铰缝或预应力技术等方式，对混凝土结构进行分块施工和预应力控制。
4.裂缝处理措施：一旦地下室混凝土出现裂缝，需要及时采取措施进行处理，防止裂缝的扩大和渗水。
可采用填充材料填充裂缝，如聚氨酯密封胶等，对裂缝进行封堵；如果裂缝较宽或较严重，可以采用灌浆技术进行修补，如水泥砂浆灌浆、聚氨酯灌浆等。
5.加强地下室防水层：地下室混凝土结构的防水层是防止地下水渗透和地下室结构受潮的重要保护措施。
可以采用涂料、卷材、喷涂等方式进行防水处理，防止地下水从结构裂缝渗透进来。
6.地下室环境调控：地下室环境潮湿、温度变化大，会对混凝土结构造成一定程度的影响。
因此，要合理调节地下室的环境湿度和温度，避免大范围、频繁的湿热和干燥，以减少混凝土的收缩和开裂。
总之，地下室混凝土防裂及裂缝处理措施的核心是从混凝土配合比设计、增加混凝土的抗裂措施、控制混凝土的收缩和开裂、裂缝处理、加强地下室防水层以及地下室环境调控等多个方面综合考虑，从而确保地下室混凝土结构的安全可靠。
同时，在工程施工中，要加强施工管理，确保混凝土的质量和施工工艺的符合，以提高地下室混凝土结构的抗裂性能和使用寿命。
混凝土裂缝的原因分析及控制措施
混凝土裂缝的原因分析及控制措施混凝土裂缝是指混凝土结构中出现的空隙或裂缝。
裂缝的产生可能会导致混凝土结构的强度和稳定性下降，因此需要加以控制。
本文将从原因分析和控制措施两个方面探讨混凝土裂缝。
1、混凝土收缩：由于混凝土中水分的挥发和物质的反应等过程，混凝土会产生收缩，从而产生裂缝。
2、混凝土温度变化：混凝土的收缩和膨胀都与温度的变化有关。
过快或过度的温度变化会引起混凝土结构裂缝。
3、荷载变化：荷载是混凝土结构产生裂缝的重要原因之一。
连续荷载、变载荷载和反复荷载都可能引发裂缝。
4、设计和施工缺陷：在设计和施工过程中出现的缺陷也是混凝土结构产生裂缝的原因之一。
5、外界因素：自然灾害和人为破坏也可能导致混凝土结构产生裂缝。
1、设计控制：在混凝土结构的设计过程中，应该尽可能地考虑混凝土的收缩和温度变化的影响，有针对性地采用预应力、节理等设计控制措施，以减少混凝土结构的裂缝产生。
2、材料控制：在混凝土结构的施工过程中，需要采用符合国家标准的混凝土搅拌材料，以确保混凝土的质量稳定。
3、施工控制：在混凝土结构的施工过程中，应遵循规范，采用适当的施工技术和操作方法，减少施工过程中对混凝土结构的不良影响。
4、监测控制：在混凝土结构使用过程中，需要进行定期的监测和维护，及时采取措施弥补裂缝的损失，保证结构的强度和稳定性。
5、维修控制：对于已经产生的裂缝，要采取维修措施。
维修方式应该从根本上解决裂缝问题，以防止裂缝恶化或再次出现。
综上所述，混凝土裂缝是混凝土结构中常见的问题。
通过对混凝土裂缝原因的分析和控制措施的介绍，可以有效地减少混凝土裂缝的发生，提高混凝土结构使用效果和安全性。
地下室工程混凝土结构裂缝成因及控制措施
地下室工程混凝土结构裂缝成因及控制措施摘要：混凝土结构裂缝是一种常见的质量通病，裂缝的存在不仅会降低建筑物的抗渗能力，还会引起钢筋锈蚀，降低建筑结构的承载力、刚度、稳定性和耐久性，影响建筑物的使用功能和使用寿命，特别是地下室结构一般比较复杂，底板和外墙渗漏水治理难度较大，因此，在地下室混凝土结构施工过程中，应采取有效的措施减少裂缝的发生,将有害裂缝控制在规范允许范围内。
文章介绍了地下室混凝土裂缝渗漏产生的主要原因、特征及其控制措施和处理方法。
关键词：地下室，混凝土，裂缝，原因，控制措施前言随着社会发展的需要, 地下室工程越来越多, 在该部位施工过程中,一个相当普遍的问题就是结构产生裂缝,影响了建筑物的使用功能和寿命。
我们应采取有效的措施减少裂缝的发生,将有害裂缝控制在允许范围内。
一、地下室混凝土产生裂缝的主要原因1、混凝土收缩。
地下室混凝土墙收缩较大的主要原因有混凝土标号高、水泥用量过多，以及养护不良等。
2、结构设计问题。
《混凝土结构设计规范》（GB50010-2010）在第90页中明确规定：现浇钢筋混凝土挡土墙、地下室墙伸缩裂缝的最大间距为30m（室内或土中）、20m（露天），但实际工程墙长往往超过规范的规定。
3、温差过大。
温差过大会使混凝土产生不均匀的温度应力，这是引起混凝土产生裂缝的重要原因。
主要包括混凝土内外温差、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素影响。
4、地下室墙长期暴露。
地下室墙是一种薄而长的结构，其对温度、湿度变化较敏感，常因附加的温度应力导致墙体开裂。
同时还应注意，设计时地下室墙均按埋人土中或室内混凝土结构考虑，即伸缩缝最大间距为30m。
实际施工中很难做到地下室墙完成后立即回填土和完成顶板施工，因此实际工程应按露天混凝土结构考虑，即取最大伸缩缝间距20m。
5、施工质量差。
在施工中，因人为原因造成的钢筋位移、变形；预埋线管过于集中；材料集中堆放；模板支撑系统强度及稳定性不够；后期养护不到位等都是造成混凝土产生裂缝的原因。
混凝土产生裂缝的主要原因及控制措施
混凝土产生裂缝的主要原因及控制措施一、引言混凝土是建筑工程中常用的材料之一，但在使用过程中会出现裂缝，影响建筑物的美观和安全性。
因此，控制混凝土产生裂缝是非常重要的。
二、混凝土产生裂缝的主要原因1.温度变化：混凝土在不同温度下会发生膨胀或收缩，从而导致裂缝产生。
2.干燥收缩：混凝土在固化过程中水分逐渐蒸发，导致体积变小，从而引起干燥收缩裂缝。
3.负荷作用：当混凝土受到超载时，会产生应力集中，从而引起裂缝。
4.材料问题：如果混凝土配合比不合理或原材料质量不良，则会影响混凝土的强度和稳定性，从而导致裂缝产生。
5.施工问题：如未按规范施工、养护不当等都可能导致混凝土出现裂缝。
三、控制混凝土产生裂缝的措施1.合理设计：在设计过程中应考虑到温度、干燥收缩、负荷作用等因素，采取相应的措施。
2.合理配合比：应根据混凝土所处环境和承载要求，选择合适的水泥、骨料和掺合料等原材料，并制定科学合理的配合比。
3.加强养护：混凝土在固化过程中需要进行充分的养护，以保证其强度和稳定性。
特别是在高温和低温环境下，养护工作更为重要。
4.加强施工管理：施工人员应按规范进行混凝土浇筑、振捣、养护等工作，并及时发现和处理问题。
5.使用防裂剂：防裂剂是一种能够减少混凝土表面裂缝产生的化学剂，可以有效地提高混凝土的耐久性和美观性。
6.使用预应力技术：预应力技术是一种通过在混凝土中设置钢筋或钢束来预先施加拉力的方法，可以有效地控制混凝土产生裂缝。
四、结论综上所述，混凝土产生裂缝是由多种因素引起的，控制混凝土产生裂缝需要从设计、配合比、养护、施工管理等多个方面入手，并采取相应的措施。
只有这样才能保证混凝土的强度和稳定性，延长建筑物寿命，提高建筑物的安全性和美观性。
混凝土墙体开裂的原因分析及处理方法
混凝土墙体开裂的原因分析及处理方法一、问题背景混凝土墙体作为建筑物的主要承重结构之一，其稳定性和安全性对于整个建筑的稳固和安全至关重要。
然而，在使用过程中，由于多种原因，混凝土墙体可能会出现开裂现象，严重影响其使用寿命和安全性。
因此，深入分析混凝土墙体开裂的原因，并提出相应的处理方法，对于保证建筑物的稳定性和安全性具有重要意义。
二、混凝土墙体开裂的原因分析1. 施工质量问题混凝土墙体的开裂往往与施工质量有关。
例如，混凝土浇筑时的振捣不均匀、混凝土配合比不合理、模板支撑不稳等问题，都可能导致混凝土墙体开裂。
2. 基础问题混凝土墙体的稳定性和安全性与其基础有着密不可分的关系。
如果基础承载能力不足、基础不平整或者基础沉降不均匀，都可能导致混凝土墙体开裂。
3. 温度变化混凝土墙体受到温度的影响，容易出现开裂现象。
例如，在高温季节，混凝土受到热胀冷缩的影响，容易产生裂缝。
同样，在低温季节，混凝土的收缩也会导致开裂。
4. 水分问题混凝土中的水分也是造成开裂的重要因素。
例如，在混凝土浇筑后，如果没有采取适当的保水措施，混凝土中的水分会过快地蒸发，导致混凝土开裂。
此外，如果混凝土中存在冻融循环，也容易导致开裂。
5. 外力作用混凝土墙体在使用过程中，如果受到外力作用，也容易出现开裂。
例如，车辆和机械的震动、建筑物的振动、地震等，都可能导致混凝土墙体开裂。
三、混凝土墙体开裂的处理方法1. 加强基础对于基础问题导致的混凝土墙体开裂，可以通过加强基础来解决。
例如，进行加固处理、重新打桩或者重新浇筑基础等措施，都可以有效地避免混凝土墙体开裂。
2. 墙体加固对于已经出现裂缝的混凝土墙体，可以采取加固措施。
例如，可以在墙体表面加装钢筋网格和玻璃纤维网格等材料，来增加墙体的强度和稳定性，避免裂缝的扩大。
3. 温度保护对于温度变化导致的混凝土墙体开裂，可以采取温度保护措施。
例如，在高温季节，可以采取喷水降温等措施，避免混凝土受到过热影响；在低温季节，可以加强保温措施，避免混凝土受到过度冷却而开裂。
