人教版九年级数学下册单元教案-第29章
人教版九年级数学下册单元教案-第29章29.1 投影第1课时平行投影与中心投影1．理解平行投影和中心投影的特征；(重点)2．在投影面上画出平面图形的平行投影或中心投影．(难点)一、情境导入北京故宫中的日晷闻名世界，是我国光辉灿烂文化的瑰宝．它是我国古代利用日影测定时刻的仪器，它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化，晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻．本节课学习有关投影的知识．二、合作探究探究点一：平行投影【类型一】判断影子的形状下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是()解析：选项A.影子平行，且较高的树的影子长度大于较低的树的影子，正确；选项B.影子的方向不相同，错误；选项C.影子的方向不相同，错误；选项D.不同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，错误．故选A.方法总结：平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型二】平行投影作图在某一时刻，操场上有三根测杆，如图所示，其中测杆AB的影子为BC，你能画出测杆MN的影子NP吗？若测杆XY的影子的顶端恰好落在点B处，且XY＝MN，你能找出XY所在的位置吗？请将上述问题画在下面的示意图中，并简述画法．解析：过物体顶点作光线的平行线得到物体的平行投影，再根据平行投影中物体与投影面平行时的投影是全等的可找到XY 的位置．解：连接AC ，过点M 作MP ∥AC 交NC 于点P ，则NP 为MN 的影子．过点B 作BX ∥AC ，且BX ＝MP ，过X 作XY ⊥NC 交NC 于点Y ，则XY 即为所求．方法总结：先根据物体投影确定光线，然后利用两个物体的顶端和各自影子的对应点的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定影子．变式训练：见《学练优》本课时练习“课堂达标训练”第4题【类型三】 平行投影的相关计算李航想利用太阳光测量楼高．他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量方法如下：如示意图，李航边移动边观察，发现站到点E 处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同．此时，测得李航落在墙上的影子高度CD ＝1.2m ，CE ＝0.6m ，CA ＝30m(点A 、E 、C 在同一直线上)．已知李航的身高EF 是1.6m ，请你帮李航求出楼高AB .解析：过点D 作DN ⊥AB ，可得四边形CDME 、ACDN 是矩形，即可证明△DFM ∽△DBN ，从而得出BN ，进而求得AB 的长．解：过点D 作DN ⊥AB ，垂足为N ，交EF 于M 点，∴四边形CDME 、ACDN 是矩形，∴AN ＝ME ＝CD ＝1.2m ，DN ＝AC ＝30m ，DM ＝CE ＝0.6m ，∴MF ＝EF －ME ＝1.6－1.2＝0.4m.∵EF ∥AB ，∴△DFM ∽△DBN ，DM DN ＝MF BN ，即0.630＝0.4BN，∴BN ＝20m ，∴AB ＝BN ＋AN ＝20＋1.2＝21.2m.答：楼高为21.2m.方法总结：在同一时刻的物体高度与影长的关系：物体高度物体影长＝另一物体的高度另一物体的影长. 变式训练：见《学练优》本课时练习“课后巩固提升”第6题探究点二：中心投影【类型一】 判断是否是中心投影下面属于中心投影的是()A．太阳光下的树影B．皮影戏C．月光下房屋的影子D．海上日出解析：中心投影的光源为灯光，平行投影的光源为阳光与月光．在各选项中只有B选项得到的投影为中心投影．故选B.方法总结：判断投影是中心投影的方法是看光线是否相交于一点，如果光线是相交于一点，那么所得到的投影就是中心投影．变式训练：见《学练优》本课时练习“课堂达标训练”第6题【类型二】判断影长的情况晚上小亮在路灯下散步，在小亮从远处走到灯下，再远离路灯这一过程中，他在地上的影子()A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长解析：晚上小亮在路灯下散步，当小亮从远处走到灯下的时候，他在地上的影子由长变短，当他再远离路灯的时候，他在地上的影子由短变长．故选B.方法总结：中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大(即位似变换)的关系．变式训练：见《学练优》本课时练习“课堂达标训练”第5题【类型三】中心投影作图如图是小明与爸爸(线段AB)、爷爷(线段CD)在同一路灯下的情景，粗线分别表示三人的影子．请根据要求，进行作图(不写画法，但要保留作图痕迹)．(1)画出图中灯泡所在的位置；(2)在图中画出小明的身高．解析：(1)利用中心投影的图形的性质连接对应点得出灯泡位置即可；(2)根据灯泡位置即可得出小明的身高．解：(1)如图所示：O即为灯泡的位置；(2)如图所示：EF即为小明的身高．方法总结：连接物体和它影子的顶端所形成的直线必定经过点光源．变式训练：见《学练优》本课时练习“课堂达标训练”第8题【类型四】中心投影的相关计算如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1m，继续往前走3米到达E处时，测得影子EF的长为2m，已知王华的身高是1.5m，求路灯A的高度AB.解析：根据在同一时刻物高和影长成正比，即在同一时刻的两个物体，影子，经过物体顶部的光线三者构成的两个直角三角形相似解答．解：当王华在CG 处时，Rt △DCG ∽Rt △DBA ，即CD BD ＝CG AB；当王华在EH 处时，Rt △FEH ∽Rt △FBA ，即EF BF ＝EH AB ＝CG AB ，∴CD BD ＝EF BF.∵CG ＝EH ＝1.5m ，CD ＝1m ，CE ＝3m ，EF ＝2m ，设AB ＝x ，BC ＝y ，∴1y ＋1＝2y ＋5，解得y ＝3，经检验y ＝3是原方程的根．∵CD BD ＝CG AB ，即1.5x ＝14，解得x ＝6m.即路灯A 的高度AB ＝6m. 方法总结：解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边，利用其作为相等关系求出所需要的线段，再求公共边的长度．变式训练：见《学练优》本课时练习“课后巩固提升”第7题三、板书设计1．平行投影的定义及应用；2．中心投影的定义及应用．本节以自主探索、合作交流为设计主线，从皮影戏、手影、日晷等学生熟悉的生活实际出发，引入物体投影的相关概念，通过观察图片等活动，使学生认识中心投影和平行投影的区别与联系，加强主动学习数学的兴趣，体现数学的应用价值.29.1 投影第2课时 正投影1．理解正投影的概念；(重点)2．归纳正投影的性质，正确画出简单平面图形的正投影．(难点)一、情境导入观察下图，这三个图分别表示同一块三角尺在阳光照射下形成的投影，其中图①与图②③的投影线有什么区别？图②③的投影线与投影面的位置关系有什么区别？二、合作探究探究点：正投影【类型一】 确定正投影的形状如图所示，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是( )解析：依题意，光线是垂直照下的，故只有D符合．故选D.方法总结：当投影面垂直于入射光线时，球体的投影是圆形，否则为椭圆形．若投影面不是平面，则投影形状要复杂得多．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型二】物体与其正投影的关系木棒长为1.2m，则它的正投影的长一定()A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m解析：正投影的长度与木棒的摆放角度有关，但无论怎样摆都不会超过1.2 m．故选D.方法总结：当线段平行于投影面时的正投影与原线段相等，当线段不平行于投影面时的正投影小于原线段．变式训练：见《学练优》本课时练习“课堂达标训练”第6题【类型三】画投影面上的正投影画出下列立体图形投影线从上方射向下方的正投影．解析：第一个图投影线从上方射向下方的正投影是长方形，第二个图投影线从上方射向下方的正投影也是长方形，第三个图投影线从上方射向下方的正投影是圆且有圆心．解：如图所示：方法总结：在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．变式训练：见《学练优》本课时练习“课堂达标训练”第4题探究点二：正投影的综合应用【类型一】正投影与勾股定理的综合一个长8cm的木棒AB，已知AB平行于投影面α，投影线垂直于α.(1)求影子A1B1的长度(如图①)；(2)若将木棒绕其端点A逆时针旋转30°，求旋转后木棒的影长A2B2(如图②)．解析：根据平行投影和正投影的定义解答即可．解：如图①，A1B1＝AB＝8cm；如图③，作AE ⊥BB 2于E ，则四边形AA 2B 2E 是矩形，∴A 2B 2＝AE ，△ABE 是直角三角形．∵AB ＝8cm ，∠BAE ＝30°，∴BE ＝4cm ，AE ＝82－42＝43cm ，∴A 2B 2＝43cm.方法总结：当线段平行于投影面时的正投影与原线段相等，当线段不平行于投影面时的正投影小于原线段，可以用解直角三角形求得投影的长度．变式训练：见《学练优》本课时练习“课堂达标训练”第8题【类型二】 正投影与相似三角形的综合在长、宽都为4m ，高为3m 的房间正中央的天花板上悬挂着一只白炽灯泡，为了集中光线，加上了灯罩(如图所示)．已知灯罩深AN ＝8cm ，灯泡离地面2m ，为了使光线恰好照在相对的墙角D 、E 处，灯罩的直径BC 应为多少？(结果保留两位小数，2≈1.414)解析：根据题意画出图形，则AN ＝0.08m ，AM ＝2m ，由房间的地面为边长为4m 的正方形可计算出DE 的长，再根据△ABC ∽△ADE 利用相似三角形对应边成比例解答．解：如图，光线恰好照在墙角D 、E 处，AN ＝0.08m ，AM ＝2m ，由于房间的地面为边长为4m 的正方形，则DE ＝42m.∵BC ∥DE ，∴△ABC ∽△ADE ，∴BC DE ＝AN AM ，即BC 42＝0.082，∴BC ≈0.23(m)．答：灯罩的直径BC 约为0.23m.方法总结：解决问题的关键是画出图形，根据图形相似的性质和判定解题．变式训练：见《学练优》本课时练习“课后巩固提升”第7题三、板书设计 1．正投影的概念及性质；2．正投影的综合应用．本节课的学案设计，力求具体、生动、直观．因此，学生多以操作、观察实物模型和图片等活动为主．比如通过观察铁丝、圆柱、圆锥等图形在不同位置时的正投影特征，归纳出物体正投影的一般规律，并能根据此规律画出简单平面图形的正投影．在介绍投影概念时，借助太阳光线进行投影实例的观察，这样不仅直观而且富有真实感，能激发学生学习兴趣.29.2 三视图第1课时 三视图1．会从投影的角度理解视图的概念；(重点)2．会画简单几何体的三视图．(难点)一、情境导入如图所示：直三棱柱的侧棱与水平投影面垂直，请与同伴一起探讨下面的问题：(1)以水平投影面为投影面，在正投影下这个直三棱柱的三条侧棱的投影是什么图形？(2)画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱底面有什么关系？这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，今天我们将学习与这三个面的投影相关的知识．二、合作探究探究点一：简单几何体的三视图【类型一】判断俯视图下面的几何体中，俯视图为三角形的是()解析：选项A.长方体的俯视图是长方形，错误；选项B.圆锥的俯视图是带圆心的圆，错误；选项C.圆柱的俯视图是圆，错误；选项D.三棱柱的俯视图是三角形，正确；故选D.方法总结：在水平面内得到的由上向下观察物体的视图，即为俯视图．变式训练：见《学练优》本课时练习“课堂达标训练”第1题【类型二】判断主视图下面的几何体中，主视图为三角形的是()解析：选项A.主视图是长方形，错误；选项B.主视图是长方形，错误；选项C.主视图是三角形，正确；选项D.主视图是长方形，中间还有一条线，错误；故选C.方法总结：一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，即为主视图．变式训练：见《学练优》本课时练习“课堂达标训练”第3题【类型三】判断左视图在下面的四个几何体中，左视图与主视图不相同的几何体是()解析：选项A.正方体的左视图与主视图都是正方形，不合题意；选项B.长方体的左视图与主视图都是矩形，但是矩形的长宽不一样，符合题意；选项C.球的左视图与主视图都是圆，不合题意；选项D.圆锥的左视图与主视图都是等腰三角形，不合题意；故选B.方法总结：主视图、左视图是分别从物体正面、左面看所得到的图形．变式训练：见《学练优》本课时练习“课堂达标训练”第4题探究点二：简单组合体的三视图用四个相同的小立方体搭几何体，要求每个几何体的主视图、左视图、俯视图中至少有两种视图的形状是相同的，下列四种摆放方式中不符合要求的是()解析：选项A.此几何体的主视图和俯视图都是，不合题意；选项B.此几何体的主视图和左视图都是，不合题意；选项C.此几何体的主视图和左视图都是，不合题意；选项D.此几何体的主视图是，俯视图是，左视图是，符合题意，故选D.方法总结：主视图、左视图、俯视图是分别从正面、左面、上面所看到的图形．理解定义是解决问题的关键．变式训练：见《学练优》本课时练习“课堂达标训练”第5题探究点三：画图形的三视图分别画出图中几何体的主视图、左视图和俯视图．解析：从正面看，从左往右4列正方形的个数依次为1，3，1，1；从左面看，从左往右3列正方形的个数依次为3，1，1；从上面看，从左往右4列正方形的个数依次为1，3，1，1.解：如图所示：方法总结：画三视图的步骤：①确定主视图位置，画出主视图；②在主视图的正下方画出俯视图，注意与主视图“长对正”；③在主视图的正右方画出左视图，注意与主视图“高平齐”、与俯视图“宽相等”．要注意几何体看得见部分的轮廓线画成实线，被其他部分遮挡而看不见的部分的轮廓线画成虚线．变式训练：见《学练优》本课时练习“课后巩固提升”第7题三、板书设计1．主视图、俯视图和左视图的概念；2．三视图的画法．本节课力求突出具体、生动、直观，因此，学生多以亲自操作、观察实物模型和图片等活动为主．使用多媒体教学，使学生更直观的感受知识，激发学习兴趣．在本次教学过程中，丰富了学生观察、操作、猜想、想象、交流等活动经验，培养了学生的观察能力和想象能力，提升了他们的空间观念.29.2 三视图第2课时由三视图确定几何体1．会根据俯视图画出一个几何体的主视图和左视图；(重点)2．体会立体图形的平面视图效果，并会根据三视图还原立体图形．(难点)一、情境导入让学生拿出准备好的六个小正方体，搭一个几何体，然后让学生画出几何体的俯视图，并选择一位学生上台演示并在黑板上画出俯视图(如右图)，教师在正方体上标上数字并说明数字含义．问：能不能根据上面的俯视图画出这个几何体的主视图和左视图？看哪些同学速度快．二、合作探究探究点：由三视图确定几何体【类型一】根据三视图判断简单的几何体一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱解析：主视图是由两个矩形组成，而左视图是一个矩形，俯视图是一个三角形，得出该几何体是一个三棱柱．故选D.方法总结：由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．变式训练：见《学练优》本课时练习“课堂达标训练”第1题【类型二】由三视图判断实物图的形状下列三视图所对应的实物图是()解析：从俯视图可以看出实物图的下面部分为长方体，上面部分为圆柱，圆柱与下面的长方体的顶面的两边相切且与长方体高度相同．只有C满足这两点，故选C.方法总结：主视图、左视图和俯视图是分别从物体正面、左面和上面看所得到的图形．对于本题要注意圆柱的高与长方体的高的大小关系．变式训练：见《学练优》本课时练习“课堂达标训练”第3题【类型三】根据俯视图中小正方形的个数判断三视图如图，是由几个小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的主视图是()解析：由俯视图可知，几个小立方体所搭成的几何体如图所示：，可知选项D为此几何体的主视图．方法总结：由俯视图想象出几何体的形状，然后按照三视图的要求，得出该几何体的主视图和侧视图．变式训练：见《学练优》本课时练习“课堂达标训练”第4题【类型四】由主视图和俯视图判断组成小正方体的个数如图，是由几个相同的小正方体搭成的几何体的主视图和俯视图，组成这个几何体的小正方体的个数是()A．5个或6个B．6个或7个C．7个或8个D．8个或9个解析：从俯视图可得最底层有4个小正方体，由主视图可得上面一层是2个或3小正方体，则组成这个几何体的小正方体的个数是6个或7个．故选B.方法总结：运用观察法确定该几何体有几列以及每列小正方体的个数是解题关键．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型五】由三视图判断组成物体小正方体的个数由若干个相同的小立方体搭成的几何体的三视图如图所示，则组成该几何体的小立方体有()A．3块B．4块C．5块D．6块解析：由俯视图易得最底层有3个立方体，第二层有1个立方体，那么组成该几何体的小立方体有3＋1＝4(个)．故选B.方法总结：解决此类问题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清物体的上下和前后形状．综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．变式训练：见《学练优》本课时练习“课后巩固提升”第3题【类型六】由三视图确定几何体的探究性问题(1)请你画出符合如图所示的几何体的两种左视图；(2)若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值．解析：(1)由俯视图可得该几何体有2行，则左视图应有2列．由主视图可得共有3层，那么其中一列必有3个正方体，另一列最少是1个，最多是3个；(2)由俯视图可得该组合几何体有3列，2行，以及最底层正方体的个数及摆放形状，由主视图结合俯视图可得从左边数第2列第2层最少有1个正方体，最多有2个正方体，第3列第2层最少有1个正方体，最多有2个正方体，第3层最少有1个正方体，最多有2个正方体，分别相加得到组成组合几何体的最少个数及最多个数即可得到n的可能值．解：(1)如图所示：(2)∵俯视图有5个正方形，∴最底层有5个正方体．由主视图可得第2层最少有2个正方体，第3层最少有1个正方体；或第2层最多有4个正方体，第3层最多有2个正方体，∴该组合几何体最少有5＋2＋1＝8个正方体，最多有5＋4＋2＝11个正方体，∴n可能为8或9或10或11.方法总结：解决本题要明确俯视图中正方形的个数是几何体最底层正方体的个数．变式训练：见《学练优》本课时练习“课后巩固提升”第8题三、板书设计1．由三视图判断几何体的形状；2．由三视图判断几何体的组成．本课时的设计虽然涉及知识丰富，但忽略了学生的接受能力，教学过程中需要老师加以引导．通过很多老师的点评，给出了很多很好的解决问题的办法，在以后的教学中，要不断完善自己，使自己的教学水平有进一步的提高.29.2 三视图第3课时由三视图确定几何体的面积或体积1．能根据三视图求几何体的侧面积、表面积和体积等；(重点)2．解决实际生活中与面积、体积等方面有关的实际问题．(难点)一、情境导入已知某混凝土管道的三视图，你能根据三视图确定浇灌每段这种管道所需混凝土的体积吗(π＝3.14)?二、合作探究探究点：由三视图确定几何体的面积或体积【类型一】由三视图求几何体的侧面积已知如图为一几何体的三视图：(1)写出这个几何体的名称；(2)若从正面看的长为10cm，从上面看的圆的直径为4cm，求这个几何体的侧面积(结果保留π)．解析：(1)根据该几何体的主视图与左视图是矩形，俯视图是圆可以确定该几何体是圆柱；(2)根据告诉的几何体的尺寸确定该几何体的侧面积即可．解：(1)该几何体是圆柱；(2)∵从正面看的长为10cm，从上面看的圆的直径为4cm，∴该圆柱的底面直径为4cm，高为10cm，∴该几何体的侧面积为2πrh＝2π×2×10＝40π(cm2)．方法总结：解题时要明确侧面积的计算方法，即圆柱侧面积＝底面周长×圆柱高．变式训练：见《学练优》本课时练习“课堂达标训练”第3题【类型二】由三视图求几何体的表面积如图是两个长方体组合而成的一个立体图形的三视图，根据图中所标尺寸(单位：mm)，求这个几何体的表面积．解析：先由三视图得到两个长方体的长，宽，高，再分别表示出每个长方体的表面积，最后减去上面的长方体与下面的长方体的接触面面积即可．解：根据三视图可得：上面的长方体长6mm ，高6mm ，宽3mm ，下面的长方体长10mm ，宽8mm ，高3mm ，这个几何体的表面积为2×(3×8＋3×10＋8×10)＋2×(3×6＋6×6)＝268＋108＝376(mm 2)．答：这个几何体的表面积是376mm 2.方法总结：由三视图求几何体的表面积，首先要根据三视图分析几何体的形状，然后根据三视图的投影规律—“长对正，高平齐，宽相等”，确定几何体的长、宽、高等相关数据值，再根据相关公式计算几何体的面积．注意：求解组合体的表面积时重叠部分不应计算在内．变式训练：见《学练优》本课时练习“课堂达标训练” 第4题【类型三】 由三视图求几何体的体积某一空间图形的三视图如图所示，其中主视图是半径为1的半圆以及高为1的矩形；左视图是半径为1的四分之一圆以及高为1的矩形；俯视图是半径为1的圆，求此图形的体积(参考公式：V 球＝43πR 3)．解析：由已知中的三视图，我们可以判断出该几何体的形状为下部是底面半径为1，高为1的圆柱，上部是半径为1的14球组成的组成体，代入圆柱体积公式和球的体积公式，即可得到答案．解：由已知可得该几何体是一个下部为圆柱，上部为14球的组合体．由三视图可得，下部圆柱的底面半径为1，高为1，则V 圆柱＝π，上部14球的半径为1，则V 14球＝13π，故此几何体的体积为错误!.方法总结：由三视图求几何体的体积，首先要根据三视图分析几何体的形状，然后根据三视图的投影规律“长对正，高平齐，宽相等”确定几何体的长、宽、高等相关数据值．再根据相关公式计算几何体各部分的体积并求和．变式训练：见《学练优》本课时练习“课堂达标训练”第6题【类型四】 由三视图确定几何体面积或体积的实际应用杭州某零件厂刚接到要铸造5000件铁质工件的订单，下面给出了这种工件的三视图．已知铸造这批工件的原料是生铁，待工件铸成后还要在表面涂一层防锈漆，那么完成这批工件需要原料生铁多少吨？涂完这批工件要消耗多少千克防锈漆(铁的密度为7.8g/cm 3，1kg 防锈漆可以涂4m 2的铁器面，三视图单位为cm)?。
人教版九年级下册数学同步备课教案-第29章 投影与视图-29.2 三视图
29．2三视图第1课时几何体的三视图教学目标一、基本目标【知识与技能】1．了解视图的概念，明确视图与投影的关系．2．理解三视图中主视图、左视图、俯视图的概念，明确三视图与我们从三个方向看物体所得到的图象的联系与区别，会画立体图形的三视图．3．画三视图时，要使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．【过程与方法】通过观察、操作、猜想、讨论、合作等活动，使学生体会到三视图中各部分之间位置及大小的对应关系，积累数学活动的经验．【情感态度与价值观】通过探究物体的三视图，学会多角度看问题，激发学生学习数学的热情．二、重难点目标【教学重点】从投影的角度理解三视图的概念，会画简单的三视图．【教学难点】对三视图概念理解的升华及正确画出三棱柱的三视图．教学过程环节1自学提纲，生成问题【5 min阅读】阅读教材P94～P97的内容，完成下面练习．【3 min反馈】1．当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图，也可以看作物体在某一角度的光线下的投影.2．主视图是在正面内得到的由前向后观察物体的视图；俯视图是在水平面内得到的由上向下观察物体的视图；左视图是在侧面内得到的由左向右观察物体的视图．3．主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.4．三视图一般规定主视图要在左上边，俯视图在主视图下方，左视图在主视图的右边，其中主视图反映物体的长和高，左视图反映物体的高和宽，俯视图反映物体的长和宽.环节2合作探究，解决问题活动1小组讨论(师生互学)【例1】画出如图所示一些基本几何体的三视图．【互动探索】(引发学生思考)根据三视图的定义解决问题．【解答】如图所示：【互动总结】(学生总结，老师点评)画这些基本几何体的三视图时，要注意从三个方面观察它们，具体画法如下：确定主视图的位置，画出主视图；在主视图下方画出俯视图，注意与主视图“长对正”；在主视图的正右方画出左视图，注意与主视图“高平齐”、与俯视图“宽相等”．【例2】画出如图所示的支架(一种小零件)的三视图，其中支架的两个台阶的高度和宽度相等．【互动探索】(引发学生思考)支架的形状是由两个大小不等的长方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置．【解答】如图是支架的三视图．【互动总结】(学生总结，老师点评)对于由几种基本几何体组合而成的几何体，其各种视图可以分解为基本几何体的视图再组合，画三视图时要注意各几何体的上、下、前、后、左、右位置关系．活动2巩固练习(学生独学)1．如图所示的物体的主视图为(B)2．下列几何体中，左视图是圆的是(D)3．在下列几何体：①长方体；②球；③圆锥；④竖放的圆柱；⑤竖放的正三棱柱中，其主视图、左视图、俯视图都完全相同的是②.(填序号)4．如图所示的是由6个同样大小的正方体摆成的几何体，将正方体①移走后，所得几何体的主视图改变，左视图不变，俯视图改变.(填“改变”或“不变”)活动3拓展延伸(学生对学)【例3】如图是一根钢管的直观图，画出它的三视图．【互动探索】钢管有内外壁，从一定角度看它时，看不见内壁，为全面地反映立体图形的形状，画图时规定：看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线．【解答】如图是钢管的三视图，其中的虚线表示钢管的内壁．【互动总结】(学生总结，老师点评)画三视图的步骤如下：(1)确定主视图位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”、与俯视图“宽相等”．要注意几何体看得见部分的轮廓线画成实线，被其他部分遮挡而看不见部分的轮廓线画成虚线．环节3课堂小结，当堂达标(学生总结，老师点评)1．主视图、俯视图和左视图的概念．2．三视图的画法．练习设计请完成本课时对应练习！第2课时由三视图确定几何体教学目标一、基本目标【知识与技能】1．学会根据物体的三视图描述出几何体的基本形状或实物原型．2．体会三视图与实物原型之间的关系．【过程与方法】经历探索由简单的几何体的三视图还原几何体的过程，进一步发展空间想象力．【情感态度与价值观】通过对三视图的学习，逐步养成严谨、细致、规范的行为习惯，同时激发学生热爱生活、热爱数学的情感．二、重难点目标【教学重点】根据物体的三视图描述出几何体的基本形状或实物原型．【教学难点】根据物体的三视图想象几何体的形状．教学过程环节1自学提纲，生成问题【5 min阅读】阅读教材P98～P99的内容，完成下面练习．【3 min反馈】1．由三视图想象立体图形时，要分别根据主视图、俯视图、左视图想象立体图形的前面、上面、侧面，然后再结合起来考虑整体图形．2．下列几何体中，其主视图、左视图与俯视图均相同的是(A)A．正方体B．三棱柱C．圆柱D．圆锥3．如图所给的三视图表示的几何体是(B)A．长方体B．圆柱C．圆锥D．圆台环节2合作探究，解决问题活动1小组讨论(师生互学)【例1】分别根据三视图(1)(2)说出立体图形的名称．【互动探索】(引发学生思考)由三视图想象立体图形时，首先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后综合起来考虑整个图形．【解答】详细内容见教材P98例3.【例2】见教材P98～P99例4.【例3】一个物体的三视图如下图所示，请描述该物体的形状．【互动探索】(引发学生思考)由一个物体的三视图描述该物体的形状，关键是能想象出三视图和立体图形之间的联系，从而描述该物体的形状．【解答】该物体是一个圆柱体被左右两侧平面及水平平面切成缺口面形成的几何图形，它的形状如图所示．【互动总结】(学生总结，老师点评)根据主视图、俯视图和左视图想象几何体的正面、上面和左面的形状以及几何体的长、宽、高；从实线和虚线想象几何体看得见的部分和看不见的部分的轮廓线．活动2巩固练习(学生独学)1．由下列三视图想象出实物形状．解：A是四棱锥，B是球，C是三棱柱．2．已知一个几何体的三视图如图所示，想象出这个几何体．解：根据三视图想象出的几何体是一个长方体上面正中部竖立一个小圆柱，如图．活动3拓展延伸(学生对学)【例4】某几何体的主视图和俯视图如图．(1)请你画出符合如图所示的几何体的两种左视图；(2)若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值．【互动探索】(1)由俯视图可得该几何体有2行，则左视图应有2列．由主视图可得该几何体共有3层，那么其中一列必有3个正方体，另一列最少是1个，最多是3个；(2)由俯视图可得该几何体有3列，2行，以及最底层正方体的个数及摆放形状，由主视图结合俯视图可得该几何体从左边数第2列第2层最少有1个正方体，最多有2个正方体，第3列第2层最少有1个正方体，最多有2个正方体，第3层最少有1个正方体，最多有2个正方体，分别相加得到组成该几何体的最少个数及最多个数，即可得到n的可能值．【解答】(1)如图所示：(2)∵俯视图有5个正方形，∴最底层有5个正方体．由主视图可得第2层最少有2个正方体，第3层最少有1个正方体；或第2层最多有4个正方体，第3层最多有2个正方体，∴该几何体最少有5＋2＋1＝8(个)正方体，最多有5＋4＋2＝11(个)正方体，∴n可能为8或9或10或11.【互动总结】(学生总结，老师点评)解决本题要明确俯视图中正方形的个数是几何体最底层正方体的个数．环节3课堂小结，当堂达标(学生总结，老师点评)由三视图确定几何体的步骤：(1)根据主视图、俯视图和左视图想象几何体的正面、上面和左面以及几何体的长、宽、高；(2)从实线和虚线想象几何体看得见的部分和看不见部分的轮廓线．练习设计请完成本课时对应练习！第3课时由三视图确定几何体的表面积教学目标一、基本目标【知识与技能】1．根据三视图求几何体的侧面积、表面积和体积等．2．解决实际生活中的面积、体积方面的用料问题．【过程与方法】通过探究由物体的三视图还原出物体的形状，进一步认识物体与其三视图之间的关系，提高学生的空间想象力．【情感态度与价值观】培养学生自主学习与合作交流的学习方式，加强学生从生活中发现数学的能力．二、重难点目标【教学重点】根据三视图求几何体的侧面积、表面积和体积．【教学难点】解决实际生活中的面积、体积方面的用料问题．教学过程环节1自学提纲，生成问题【5 min阅读】阅读教材P99～P100的内容，完成下面练习．【3 min反馈】1．圆锥沿它的一条母线剪开的侧面展开图是扇形.2．圆柱沿它的一条母线剪开的侧面展开图是矩形.3．正方体、长方体的六个面展开的平面图的面积等于它的表面积．(填“大于”“小于”或“等于”)环节2合作探究，解决问题活动1小组讨论(师生互学)【例1】某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图)．请按照三视图确定制作每个密封罐所需钢板的面积．(图中尺寸单位：mm)【温馨提示】详细解答过程见教材P99～P100例5.【例2】如图是两个长方体组合而成的一个立体图形的三视图，根据图中所标尺寸(单位：mm)，求这个几何体的表面积．【互动探索】(引发学生思考)先由三视图得到两个长方体的长、宽、高，再分别表示出每个长方体的表面积，最后减去上面的长方体与下面的长方体的接触面面积即可．【解答】根据三视图，得上面的长方体长6 mm、高6 mm、宽3 mm，下面的长方体长10 mm、宽8 mm、高3 mm，∴这个几何体的表面积为2×(3×8＋3×10＋8×10)＋2×(3×6＋6×6)＝376( mm2)．【互动总结】(学生总结，老师点评)由三视图求几何体的表面积，首先要根据三视图分析几何体的形状，然后根据三视图的投影规律——“长对正，高平齐，宽相等”，确定几何体的长、宽、高等相关数据值，再根据相关公式计算几何体的面积．另外，求组合体的表面积时重叠部分不应计算在内．活动2巩固练习(学生独学)1．某工厂要加工一批茶叶罐，设计者给出了茶叶罐的三视图，如图所示(单位：mm)，按照三视图制作每个密封罐所需钢板的面积至少是20 000π mm2.2．如图所示的是一个几何体的三视图，其中主视图、左视图都是腰长为13 cm，底边长为10 cm的等腰三角形，则这个几何体的侧面积是65π cm2.3．如图所示的是一个几何体的三视图，则这个几何体的表面积是5π＋3π.4．已知某几何体的三视图如图所示，求该几何体的表面积．解：由三视图可知，该几何体的下面是长、宽、高分别为4,4,2的长方体，上面为四棱锥，且高是2，底面为边长是4的正方形，∴S 表面积＝4×2×4＋4×4＋4×12×4×22＝48＋16 2.活动3 拓展延伸(学生对学)【例3】杭州某零件厂刚接到要铸造5000件铁质工件的订单，下面给出了这种工件的三视图．已知铸造这批工件的原料是生铁，待工件铸成后还要在表面涂一层防锈漆，那么完成这批工件需要原料生铁多少吨？涂完这批工件要消耗多少千克防锈漆(铁的密度为7.8 g/cm 3,1 kg 防锈漆可以涂4 m 2的铁器面，三视图单位为cm)?【互动探索】从三视图可以看出这个几何体是由前后两部分组成的，呈一个T 字形，故可以把该几何体看成两个长方体来计算．【解答】∵工件的体积为(30×10＋10×10)×20＝8000(cm 3)，数学课堂教学资料设计∴质量为8000×7.8＝62 400(g)＝62.4(kg)，∴铸造5000件工件需生铁5000×62.4＝312 000(kg)＝312(t)．即完成这批工件需要原料生铁312 t.∵一件工件的表面积为2×(30×20＋20×20＋10×30＋10×10)＝2800(cm2)＝0.28(m2)，∴涂完全部工件需防锈漆5000×0.28÷4＝350(kg)．即涂完这批工件要消耗350 kg防锈漆．【互动总结】(学生总结，老师点评)本题主要考查了由三视图确定几何体和求几何体的体积、表面积，关键是得到几何体的形状，从而根据关系式求解．环节3课堂小结，当堂达标(学生总结，老师点评)1．由三视图求几何体的表面积，可首先根据三视图想象出几何体，然后进行相关计算．2．利用几何体的表面展开图可以计算几何体的表面积以确定实际生产中的用料问题，还可以解决一些最优化问题，可以起到化曲折为平直的作用，用到“空间问题平面化”的数学思想．练习设计请完成本课时对应练习！数学课堂教学资料设计。
九年级数学下册 第二十九章 投影与视图 29.1 投影(第1课时)教案 (新版)新人教版-(新版)新
第二十九章投影与视图29.1 投影第1课时【教学目标】知识技能目标:了解投影、投影面、平行投影和中心投影的概念了解平行投影和中心投影的区别、学会关注生活中有关投影的数学问题,提高数学的应用意识.过程性目标:经历探索投影、投影面、平行投影和中心投影的过程,自主探究平行投影和中心投影的区别.情感态度目标:使学生学会关注生活中有关投影的数学问题,提高数学的应用意识.【重点难点】重点:理解平行投影和中心投影的特征难点:在投影面上画出平面图形的平行投影或中心投影【教学过程】一、创设情境日晷是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成,当太阳光照在日晷上时,晷针的影子就会投向晷面,随着时间的推移,晷针的影子在晷面上慢慢移动,聪明的古人以此来显示时刻.(教师出示图片,引入新课.学生观察思考,初步感知.)设计意图:通过介绍日晷引入新课,让学生初步感知投影,为本节课学习做好铺垫.二、探索归纳1.影子随处可见,请问你能举出生活中关于物体在光线的照射下形成影子的实例吗?投影定义:一般地,用光线照射物体,在某个平面(地面或墙壁)上得到的影子,叫做物体的投影,照射光线叫做投影线,投影所在的平面叫做投影面.2.观察下列图片,你认为太阳光线有什么特征?太阳离我们非常遥远,太阳光线可以看成平行光线,像这样的由平行光线形成的投影是平行投影.3.由同一点(点光源)发出的光线形成的投影叫做中心投影.例如,物体在灯泡发出的光照射下形成的影子就是中心投影.(教师引导学生大胆举出身边的例子.小组内合作交流,师生共同归纳得出投影及相关的概念.教师投影,引导学生观察、分析,归纳平行投影的概念.教师结合实例引导学生识记中心投影.学生观察,理解记忆中心投影.)设计意图:让学生亲自观察、分析、探究出结论.激发学生学习数学的兴趣,培养学生的观察能力、实践能力.三、新知应用例1 如图所示,图(1),图(2)表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线,它们是平行投影还是中心投影?并说明理由.解:分别连接标杆的顶端与投影上的对应点(如图).很明显,图(1)的投影线互相平行,是平行投影.图(2)的投影线能相交于一点,是中心投影.例2 如图是一棵小树在路灯下的影子.请画出形成树影的光线,确定光源的位置.解:如图,连接CB,并延长相交路灯杆于点O,则OC就是形成树影的光线,点O就是光源所在的位置.(教师出示问题,引导学生分析解决,师生共同点评.学生尝试分析,小组内交流后,解决例题.教师投影例2,学生作图解决.)设计意图:通过设置例题,达到巩固平行投影、中心投影的目的,同时也提高了学生的应用意识和能力.四、检测反馈1.如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是( B )A.①②③④B.④①③②C.④②③①D.④③②①2.皮影戏中的皮影是由中心投影得到的.3.当你走向路灯时,你的影子在你的后边,并且影子越来越短.4.星期六王明和他的哥哥到公园散步,哥哥的身高是170cm,在阳光下的影长为68cm,王明的身高是160cm,则此时王明的影长为64cm.5.当一个圆平行于投影面时,它的正投影的形状是圆;当一个圆倾斜于投影面时,它的正投影的形状是椭圆;当一个圆垂直于投影面时,它的正投影的形状是线段,其长度等于圆的直径长.五、课堂小结平行投影与中心投影的区别与联系区别联系光线物体与投影面平行时的投影平行投影平行的投射线全等都是物体在光线的照射下,在某个平面内形成的影子.(即都是投影)中心投影从一点出发的投射线放大(位似变换)六、板书设计课题:29.1 投影第1课时投影中心投影平行投影联系与区别例题。
人教版九年级数学下册教案第29章 投影与视图3 课题学习 制作立体模型
29．3课题学习制作立体模型教学目标一、基本目标【知识与技能】经历由视图转化为立体图形的过程,体会平面图形与立体图形之间的联系．【过程与方法】1．通过自主探索立体图形的制作过程,培养学生的动手操作能力和空间想象能力．2．通过模型制作,体会由平面图形转化为立体图形的过程和乐趣,激发学生学习数学的兴趣．【情感态度与价值观】1．通过参与动手实践,培养学生合作探究精神和与他人合作的能力．2．通过由平面图形到立体图形的动手操作,培养学生的创新精神和创造发明的意识．二、重难点目标【教学重点】经历由平面图形制作立体图形的探究过程．【教学难点】实现理论和实践的结合,经历由平面图形制作立体图形的过程．教学过程环节1自学提纲,生成问题【5 min阅读】阅读教材P105～P106的内容,完成下面练习．【3 min反馈】1．若如图是某个几何体的三视图,则这个几何体是(D)A．长方体B．正方体C．圆柱D．圆锥2．由三视图想象立体图形时,要分别根据主视图、俯视图、左视图想象立体图形前面、上面、侧面,然后再结合起来考虑整体图形．3．一个立体图形的俯视图是圆,则这个图形可能是球.(只填一个)环节2合作探究,解决问题活动1小组讨论(师生互学)【例1】学校小卖部货架上摆放着某品牌方便面,它们的三视图如图,则货架上的方便面至少有()A．7盒B．8盒C．9盒D．10盒【互动探索】(引发学生思考)从主视图可以知道什么？从左视图和俯视图呢？【分析】观察三视图可知,第一层有4盒,第二层最少有2盒,第三层最少有1盒,所以货架上的方便面至少有4＋2＋1＝7(盒)．【答案】A【互动总结】(学生总结,老师点评)本题考查了对三视图的掌握程度和灵活运用的能力,同时也考查了空间想象能力．活动2巩固练习(学生独学)1．如图,是一个几何体的表面展开图,则它的名称是(B)A．四棱柱B．三棱柱C．圆柱D．三棱锥2．如图是一个正方体的表面展开图,上面标有“我、爱、鲁、能、巴、蜀”六个字,图中“我”对面的字是(B)A．鲁B．能C．巴D．蜀3．如图是一圆锥的左视图,根据图中所示数据,可得圆锥侧面展开图的圆心角的度数为(C)A．60°B．90°C．120°D．135°4．如图,它是一个圆柱的表面展开图,那么,这个圆柱的高是8 cm,底面半径是4 cm.活动3拓展延伸(学生对学)【例2】如图是一个正方体的表面展开图,标注了A字母的是正方体的前面,如果正方体的左面与右面标注的数相等．(1)求x的值；(2)求正方体的上面和底面的数之和．【互动探索】(1)正方体的表面展开图,由相对面之间一定相隔一个正方形可确定出相对面,然后列出方程求解即可；(2)确定出上面和底面上的两个数为3和1,然后相加即可．【解答】根据正方体的表面展开图中相对面之间一定相隔一个正方形,得“A”与“－2”是相对面,“3”与“1”是相对面,“x”与“3x－2”是相对面．(1)∵正方体的左面与右面标注的数相等,∴x＝3x－2,解得x＝1.(2)∵标注了A字母的是正方体的前面,左面与右面标注的数相等,∴上面和底面上的两个数为3和1,∴上面和底面的数之和为3＋1＝4.【互动总结】(学生总结,老师点评)本题主要考查了正方体相对两个面上的数,注意正方体是空间图形,从相对面入手分析、解答问题．环节3课堂小结,当堂达标(学生总结,老师点评)由三视图制作立体模型的一般步骤：(1)根据三视图想象出对应的立体图形；(2)测量三视图中的线段长度,确定立体图形的长、宽、高；(3)根据“长对正,高平齐,宽相等”用硬纸板或萝卜制作出立体模型．练习设计请完成本课时对应练习！。

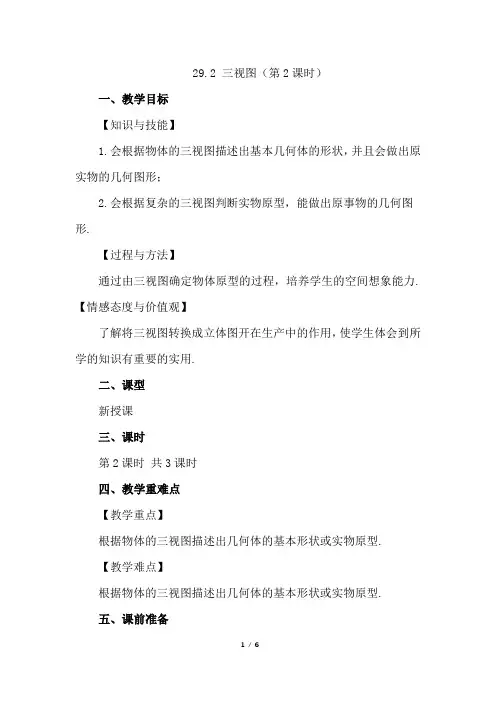

(初三数学教案)人教版初中九年级数学下册第29章投影与视图29.2 三视图第2课时教学设计
29.2 三视图（第2课时）一、教学目标【知识与技能】1.会根据物体的三视图描述出基本几何体的形状，并且会做出原实物的几何图形；2.会根据复杂的三视图判断实物原型，能做出原事物的几何图形.【过程与方法】通过由三视图确定物体原型的过程，培养学生的空间想象能力.【情感态度与价值观】了解将三视图转换成立体图开在生产中的作用，使学生体会到所学的知识有重要的实用.二、课型新授课三、课时第2课时共3课时四、教学重难点【教学重点】根据物体的三视图描述出几何体的基本形状或实物原型.【教学难点】根据物体的三视图描述出几何体的基本形状或实物原型.五、课前准备教师：课件、直尺、三角板、圆规等.学生：直尺、三角板、圆规、铅笔.六、教学过程（一）导入新课（出示课件2～3）前面我们讨论了由立体图形（实物）画出三视图，下面我们讨论怎样由三视图想象出立体图形（实物）？下面是哪个几何体的三视图？（二）探索新知知识点1 由三视图确定几何体考点1 根据三视图描述较简单物体的形状.例如图，分别根据三视图(1)(2)说出立体图形的名称.（出示课件5）教师分析：由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形.师生共同解决：（出示课件6）解：（1）从三个方向看立体图形，视图都是矩形，可以想象出：整体是长方体，如图1所示.（2）从正面、侧面看立体图形，视图都是等腰三角形；从上面看，视图是圆；可以想象出：整体是圆锥，如图2所示.出示课件7，学生独立解决并口答，教师订正.考点2 根据三视图描述较复杂物体的形状.例根据物体的三视图描述物体的形状.（出示课件8）师生共同分析：由主视图可知，物体的正面是正五边形；由俯视图可知，由上向下看到物体有两个面的视图是矩形，它们的交线是一条棱(中间的实线表示)，可见到，另有两条棱(虚线表示)被遮挡；由左视图可知，物体左侧有两个面的视图是矩形，它们的交线是一条棱(中间的实线表示)，可见到.综合各视图可知，物体的形状是正五棱柱.师生共同解决：（出示课件9）解：物体是正五棱柱形状的，如图所示.教师强调：由三视图想象立体图形时，先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面的局部形状，然后再综合起来考虑整体图形．出示课件10，学生独立解决并口答，教师订正.考点3 根据三视图画出几何体的图形.例请根据下面提供的三视图，画出几何图形.（出示课件11）学生独立思考后画图，教师巡视并用多媒体展示.解：如下图所示：出示课件12～13，学生独立解决并口答，教师订正.（三）课堂练习（出示课件14-22）引导学生练习课件14-22页相应题目，约用时15分钟。
人教版九年级数学下册《第二十九章投影与视图》教案
人教版九年级数学下册《第二十九章投影与视图》教案一. 教材分析《人教版九年级数学下册》第二十九章《投影与视图》是学生在学习了平面几何、立体几何的基础上，进一步研究三视图、投影等知识。
这一章节的内容既巩固了学生以前所学的几何知识，又为后续的立体几何学习打下基础。
本章主要包括以下几个知识点：1.投影的概念和分类2.正投影和斜投影3.视图的概念和分类4.一视图、二视图、三视图的画法5.几何体的三视图二. 学情分析学生在学习本章内容前，已经掌握了平面几何的基本知识，对几何图形的认知有一定的基础。
但投影与视图的概念对于他们来说比较抽象，需要通过具体的实例和实践活动来理解和掌握。
另外，学生对于空间想象能力的培养还不够，需要在教学过程中加强训练。
三. 教学目标1.让学生理解投影的概念，掌握正投影和斜投影的性质。
2.让学生掌握视图的分类，学会画一视图、二视图、三视图。
3.培养学生空间想象能力，提高他们解决实际问题的能力。
四. 教学重难点1.投影的概念和分类2.正投影和斜投影的性质3.视图的画法4.空间想象能力的培养五. 教学方法1.采用直观演示法，通过实物和模型展示投影与视图的概念和性质。
2.采用实践操作法，让学生动手画一视图、二视图、三视图，培养空间想象能力。
3.采用问题驱动法，引导学生思考和探讨，提高他们解决问题的能力。
六. 教学准备1.准备投影仪、实物、模型等教学道具。
2.准备相关的练习题和测试题。
3.准备黑板和粉笔。
七. 教学过程1. 导入（5分钟）教师通过展示实物和模型，引导学生观察和思考，让学生初步认识投影和视图的概念。
2. 呈现（10分钟）教师通过投影仪展示PPT，详细讲解投影的分类、正投影和斜投影的性质，以及视图的分类和画法。
3. 操练（10分钟）学生分组进行实践活动，每组选择一个几何体，分别画出它的三视图。
教师巡回指导，解答学生疑问。
4. 巩固（10分钟）教师出示一些练习题，让学生独立完成，检查他们对于投影与视图知识的掌握程度。
人教版数学九年级下册29.2三视图(教案)
4.培养学生的团队协作和沟通能力，在小组讨论和交流中，提高合作解决问题的能力。
三、教学难点与重点
1.教学重点
-理解并掌握三视图（主视图、左视图、俯视图）的基本概念及其作用，明确它们在几何体认识中的应用。
-学会使用正方体、长方体等简单几何体进行三视图的绘制，并能够根据三视图判断几何体的空间形状。
2.引导与启发：在讨论过程中，我将作为一个引导者，帮助学生发现问题、分析问题并解决问题。我会提出一些开放性的问题来启发他们的思考。
3.成果分享：每个小组将选择一名代表来分享他们的讨论成果。这些成果将被记录在黑板上或投影仪上，以便全班都能看到。
（五）总结回顾（用时5分钟）
今天的学习，我们了解了三视图的基本概念、重要性和应用。通过实践活动和小组讨论，加深了对三视图的理解。我希望大家能够掌握这些知识点，并在日常生活中灵活运用。最后，如果有任何疑问或不明白的地方，请随时向我提问。
3.重点难点解析：在讲授过程中，我会特别强调三视图的绘制方法和投影规律这两个重点。对于难点部分，如从二维视图转换为三维空间思维，我会通过举例和比较来帮助大家理解。
（三）实践活动（用时10分钟）
1.分组讨论：学生们将分成若干小组，每组讨论一个与三视图相关的实际问题，如根据给定的三视图推断几何体的形状。
其次，在实践活动和小组讨论中，有些学生表现得比较被动，可能是因为他们对三视图的应用场景不太熟悉。为了提高学生的参与度，我计划在下次课堂中加入更多与生活实际相结合的案例，让他们感受到三视图在生活中的重要性。
此外，在小组讨论环节，我发现有些小组的讨论成果不够深入。为了提高讨论效果，我将在下一次教学中加强对学生的引导，鼓励他们提出更多有见地的观点，并学会倾听他人的意见。
人教版九年级数学下册第29章 视图与投影 投影 教学设计
第２９章视图与投影 2９、1 投影教学设计【学情分析】在学习本节课之前,学生差不多具有一定的关于平面图形与立体图形的知识,同时差不多数次接触过“从不同方向看物体”的内容,对投影和视图的知识已有初步的朦胧的了解,只是还没有明确的接触过一些基本的名词术语(投影,正投影),对有关规律还缺乏归纳总结。
教学中,要让学生能够结合具体例子说明有关概念,不需要给出这些概念的严格的抽象的定义、【教学内容】本节内容是人教版初中新教材第九册(下)第29章的第一节。
【教材分析】本节课的内容是依据《全日制义务教数学课程标准(实验稿)》第三学段(7~9年级)空间与图形领域中关于“视图与投影”的教学目标而具体设计的。
“投影原理”是绘制视图的基础,通过投影建立了立体图形和平面图形间的联系,为立体图形与平面图形的相互转化问题奠定了理论基础。
在本套教科书中,从七年级上册第三章“图形认识初步”开始,就不断的出现了有关视图的一些内容,只是在本节之前一直没有正式出现投影和视图的概念。
本节在学生已有有关投影的初步感性认识的基础之上,通过一些简单的物体的投影说明有关概念,归纳基本规律,使学生的认识水平再次提升,并结合具体问题进一步培养运用几何知识分析和解决实际问题的能力。
本节是为进一步研究视图作准备的,后面将要学习的三视图是同一物体在有特定位置关系的三个投影面上的投影,同时投影线与投影面的位置必须是垂直的。
本节的重点是让学生在已有知识的基础之上,对投影有一个最基本的认识。
1、本节的教学重点是:了解正投影的含义,能依照正投影的性质画出简单平面图形的正投影。
２、本节的教学难点是:归纳正投影的性质,正确画出简单平面图形的正投影、【教学目标】1、知识与技能⑴了解投影的有关概念,能依照光线的方向辨认物体的投影;⑵了解平行投影和中心投影的区别;⑶了解物体正投影的含义,能依照正投影的性质画出简单平面图形的正投影。
2、过程与方法⑴在探究物体与其投影关系的活动中,体会立体图形与平面图形相互转化的关系,发展学生空间观念。
人教版九年级数学下册第29章课题：29
同时，学生正处于青春期，好奇心强，对新事物充满兴趣。教师应抓住这一特点，运用生动、形象的教学手段，激发学生对三视图学习的兴趣，引导学生将数学知识与生活实际相结合，提高学生的数学素养。
（2）注重启发式教学，引导学生主动探究，培养学生的创新思维；
（3）实施情感教育，激发学生学习兴趣，树立学生学习信心；
（4）强化实践操作，让学生在实际操作中掌握三视图的知识和技能。
四、教学内容与过程
（一）导入新课
1.教学活动设计：
（1）向学生展示一些生活中常见的物体，如茶壶、篮球、房屋等，引导学生从不同的方向进行观察，并提出问题：“你们能从不同的方向看到这些物体的全貌吗？”
3.培养学生的团队合作意识，学会倾听、表达、沟通，尊重他人意见，提高人际交往能力。
4.培养学生严谨、细致的学习态度，养成良好的学习习惯，为今后的学习打下坚实基础。
本章节教学设计旨在让学生在掌握三视图知识与技能的基础上，提高空间想象力和逻辑思维能力，培养合作能力和解决问题的能力，同时激发学生对数学学习的兴趣，形成正确的价值观。在教学过程中，教师应以学生为主体，关注学生的个体差异，创设有趣、富有挑战性的教学情境，引导学生主动参与、积极探究，使学生在愉快的氛围中学习。
（2）小组成员分工合作，完成物体的三视图绘制，并展示成果；
（3）各小组之间进行交流，分享他们的观察和绘制经验。
2.教学目标：
（1）培养学生团队合作意识，提高学生交流、沟通能力；
（2）巩固学生对三视图知识的掌握，提高学生的实践操作能力。
人教版九年级数学RJ下册精品教案 第29章 投影与视图 29.1 投影 第2课时 正投影及其性质
第2课时正投影及其性质教师备课素材示例●归纳导入 1.如图，表示一块三角尺在光线照射下形成的投影，三个图中的投影线存在如下特点：图①中的投影线__集中于一点__，形成__中心投影__；图②③中，投影线互相__平行__，形成__平行投影__．2．图③中投影线__垂直__照射投影面，这种投影叫__正投影__，而图②中，投影线斜着照射投影面，不是正投影，所以平行投影不一定是__正投影__，但正投影一定是__平行投影__．正投影是__光线__与__投影面__之间的关系，与物体的放置方式无关．①②③【教学与建议】教学：经过观察、分析、比较的过程，抽象出正投影的概念．建议：让学生自主观察图形特点，结合概念加以理解．●置疑导入 1.什么叫投影？投影可以分为哪几种？2．如图表示一块三角尺在光线照射下形成的投影，图中①②③中的投影线有什么区别？它们分别形成了什么投影？3．图中②③都是平行投影，它们的投影线与投影面的位置有什么区别？①②③【教学与建议】教学：通过对投影的概念和类型的回顾，加强新旧知识之间的联系．建议：充分观察三个图形，发现其中的不同点，给出正投影的概念．影面影面影面【例1】如图，水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影是(D)A B C D【例2】下图左边是一个三棱柱，它的正投影是下图中的__②__．(填序号)①②③④物体正投影的形状、大小与物体和投影面相对位置有关，当物体平行于投影面时，物体与它的正投影大小相等．【例3】木棒长为1.2m ，则它的正投影的长一定(D)A．大于1.2mB．小于1.2mC．等于1.2mD．小于或等于1.2m【例4】已知如图所示圆锥正投影的尺寸(单位：cm)，则圆锥的侧面积为__65π__cm2.高效课堂教学设计1．了解正投影的概念，能根据正投影的性质画出简单平面图形的正投影．2．经历观察、探究、思考、归纳的过程，掌握正投影的特征．3．培养抽象、概括能力，发展空间想象能力．▲重点正投影的含义及其性质．▲难点归纳正投影的性质，正确画出简单平面图形的正投影．◆活动1 新课导入如图表示一块三角尺在光线照射下形成的投影．其中哪些是中心投影，哪些是平行投影？图(2)(3)的投影线与投影面的位置关系有什么区别？解：(1)是中心投影，(2)(3)是平行投影；(2)的投影线与投影面不垂直，(3)的投影线与投影面垂直．◆活动2 探究新知1．教材P89第1个探究．提出问题：三种情形下铁丝的正投影各是什么形状？大小有什么关系？(1)当线段AB平行于投影面时，它的正投影是线段A1B1，它们的大小关系为__AB＝A1B1__；(2)当线段AB倾斜于投影面时，它的正投影是线段A2B2，它们的大小关系为__AB>A2B2__；(3)当线段AB垂直于投影面时，它的正投影是__点A3(B3)__．学生完成并交流展示．2．教材P89第2个探究．提出问题：三种情形下纸板的正投影各是什么形状？大小有什么关系？(1)当纸板P平行于投影面时，P的正投影与P的形状、大小__相同__；(2)当纸板P倾斜于投影面时，P的正投影与P的形状、大小__不同__；(3)当纸板P垂直于投影面时，P的正投影成为__线段__．学生完成并交流展示．◆活动3 知识归纳投影线__垂直__于投影面产生的投影叫做正投影．(1)当线段平行于投影面时，线段与它的正投影的大小关系为__相等__；(2)当线段倾斜于投影面时，线段与它的正投影的大小关系为__线段大于影长__；(3)当线段垂直于投影面时，它的正投影是__一个点__．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小__一样__．◆活动4 例题与练习 例1 教材P 90 例题．例2 下列投影中，正投影是__③④⑤__．(填序号)例3 如图，已知线段AB ＝2cm ，投影面为P ，太阳光线与地面垂直．(1)当AB 垂直于投影面P 时(如图①)，请画出线段AB 的投影； (2)当AB 平行于投影面P 时(如图②)，请画出它的投影，并求出正投影的长；(3)在(2)的基础上，点A 不动，线段AB 绕点A 在垂直于投影面P 的平面内逆时针旋转30°，请在图③中画出线段AB 的正投影，并求出其正投影的长．解：(1)如图①，点C 即为所求作的正投影；(2)如图②，线段CD 即为所求作的正投影，CD ＝2cm ；(3)如图③，线段CD 即为所求作的正投影，CD ＝2cos30°＝3(cm). 练习1．教材P 92 练习． 2．当棱长为20cm 的正方体的某个面平行于投影面时，这个面的正投影的面积为( C )A ．20cm 2B ．300cm 2C ．400cm 2D ．600cm 2 3．圆柱的上底面平行于投影面，则圆柱的正投影是__圆__；长方体的前面是个长方形，且前面平行于投影面，则长方体的正投影是__长方形__．4．一个圆锥的轴截面平行于投影面，圆锥的正投影是边长为2的正三角形．(1)求圆锥的体积； (2)求圆锥的表面积．解：(1)由正投影可得，圆锥的底面直径为2，∴r ＝1，高h ＝3，∴V ＝13πr 2h ＝13π×12×3＝33π；(2)l＝2，∴S表＝πr2＋πrl＝π×12＋π×1×2＝3π.◆活动5 完成附赠手册◆活动6 课堂小结1．正投影的概念．2．正投影的应用．1．作业布置(1)教材P92～93习题29.1第3，4题；(2)学生用书对应课时练习．2．教学反思。
人教版九年级数学下册《二十九章 投影与视图 数学活动》公开课教案_0
单元复习课圆一、复习内容教科书第77页的整理和复习和练习十七。
二、复习目标1.通过归纳整理本单元所学的和圆相关的基本知识，加深对圆的特征的理解，巩固有关圆的周长和面积的计算方法，加深对扇形的认识。
2.通过回顾梳理，提升学生对本单元所学知识的掌握水平，培养学生总结、归纳的能力。
三、复习重难点自主交流整理知识的过程和方法，找到知识间的联系，自主构建知识系统，灵活运用圆的周长或面积公式解决实际问题。
五、复习设计（一）课前设计1.预习任务（1）大家回忆一下我们应该怎么进行知识的整理和复习。
（先将学过的知识呈现出来，再不断地补充完善，进而找到知识之间的联系，最后应用知识解决问题。
）（2）可围绕以下几个方面进行整理复习：①这一单元的主要内容有哪些？重难点是什么？②你觉得有哪些地方需要提醒大家的？（二）课堂设计1.汇报课前任务，梳理基础知识（1）整理基本知识点引导学生有层次的汇报课前整理的本单元的知识点，汇报时注重生生之间的互动和评价。
①圆的认识师：本单元我们先认识了圆，请大家用圆规画一个半径是2cm的圆，并用字母O、r、d 标出它的圆心、半径和直径。
思考1：圆有哪些特征？先独立完成，交流汇报。
小结：圆有无数条半径和无数条直径。
同一圆内所有的半径都相等，所有的直径都相等，直径长度是半径的2倍。
把圆沿任何一条直径对折，两边可以重合。
圆心确定了圆的位置……②圆的周长师：我们认识了圆的特征之后，学习了圆的周长，知道了一个圆的周长总是它的直径的3倍多一些，明白了C＝πd或C＝2πr思考2：π的意义是什么？它是怎样得出来？讨论交流。
归纳小结：π是一个固定不变的数，任意圆的周长都是其直径的π倍，不会因为圆的大小而改变。
它是经过多次实验和计算得出的结论。
典型题目：李老师骑自行车上班，自行车的车轮直径是0.6米，如果平均每分钟转100周，照这样的速度，李老师从家到单位的路程是9000米， 50分钟能骑到单位吗？3.14×0.6×100×50＝9420（米） 9420米＞9000米可以到。
