SGB620∕40T刮板输送机安标受控件明细表
刮板机配件资料
刮板输送机配件SGZ630/220刮板机哑铃销详细信息加工定制是类型：刮板输送机型号SGZ630/220 适用领域：煤矿输送物品煤炭重量：0.5输送能力150 动力功率：外形尺寸730规格730哑铃销主要用于联接刮板机溜槽，刮板机溜槽通过螺栓和电缆槽相连，溜槽间采用哑铃联接，这样形成了采煤机的运行道轨和煤载通道。
特点：结构简单，安装方便，联结可靠。
材质：使用高合金纲，锻打成型，调质热处理，保证其强度常用材质有40Mn2、40CrNiMo或者42CrNiMo 其他材质。
机械性能：哑铃链接强度达3000kn，与长环联接相比较，连接更可靠。
配套数量：一般综采刮板机配套200-300个哑铃销。
40T型刮板机刮板详细信息加工定制否类型：刮板输送机型号刮板适用领域：矿山井下输送输送物品煤炭重量：4输送能力150 动力功率：外形尺寸620规格多种40T型刮板，适用于刮板机，根据需要可采用锻造刮板和铸造刮板，铸造刮板适用于机械性能要求不高的刮板机，锻造刮板，一般采用27SiMn材质，锻造出毛坯，再进行加工，刮板机刮板可以达到与链条与压板同寿命，在生产中大大提高了生产效益，产品适用于绝大多数刮板机。
JS22减速机详细信息加工定制：是类型：减速机、减速器型号：js22适用机械：刮板输送机用途：矿山煤炭输送动力功率：22外形尺寸：620输送能力：500重量：0.5 规格：620/40T该减速器具有承载能力大、传动效率高、噪音低、体积小、重量轻、寿命长的特点。
适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及各种运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等各种通用机械的传动机构中。
JS22型减速机，适用于SGD420/22型刮板输送机。
SGD420 /22型刮板输送机采用JS-30型减速器，该减速器为三级减速，渐开线齿轮传动。
总传动为22.24。
第一级为圆弧锥齿轮，第二级为圆柱斜齿轮，第三级为圆柱直齿轮。
SGB-420-30B刮板输送机说明书
3.1. 组成部分 .............................................................................................................. 2
3.2. 传动系统 .............................................................................................................. 2
3.3. 主要组成部分的结构形式及作用 ...................................................................... 2
3.3.1. 传动装置 ...................................................................................................... 2
12 附图----------------------------------------------------------------------------------------------11
地址：云南省昆明市官渡区大板桥工业园区 电话：0871-3910089 传真：0871-3570453
2.
ቤተ መጻሕፍቲ ባይዱ
技术特征 ...................................................................................................................... 1
3.
刮板输送机说明书样本
资料内容仅供您学习参考，如有不、"|之处，请联系改正或者删除。
1・运行前必须对机头、机尾、机身主要部件进行细致检查，确保所有部件符合要求，刮板链必须松紧合适，避免掉链、卡链.跳链、断链。
2.检查巷道内有无障碍物，运输机上是否有人，电缆是否挂好。
3.检查机尾撑子是否按要求打设好，停电检修，停电搬迁。
4.开启前要先发信号以防伤人。
5.工作廂溜子要保持平直，弯曲处要符合规定。
6.司机要坚守岗位，及时检查、清理和注油。
7.司机必须经过技术培训合格，持证上岗。
注意：刮板机的使用跟其它设备一样，工作必须细致，否则会出事故。
1概述L1产品特点：本产品具有运输力强、传动平稳、结构简单.装拆方便.易于维护、安全可靠等特点。
1.2主要用途及使用范围：本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层采煤工作面输送煤炭，安装挡煤板可用作顺槽运输。
L3产品名称和型号说明131产品名称：刮板输送机1.3.2型号说明SGB 620/40_ TL' ---------- 统_设计-------------- 电动机功率[KW]------------------------- 中部槽宽度[mm]------------------------ 边双链刮板输送机1.4对环境及能源的影响：本产品设计合理，节约能源，对环境不造成任何污染和影响。
L5安全：本产品设计合理•质量可靠，性能优良，确保煤矿井下使用安全。
2基本参数（见表一）（表一）3主要结构与工作原理3」总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。
3.2主要部件结构及工作原理3.2.1传动装置：传动装置主要由电动机.液力偶合器.减速器、链轮、机头架、舌板、盲轴.紧链器等部件组成，联结罩将电动机、液力偶合器、减速器连成一个整体，动力经过减速器传递至链轮，链轮带动刮板链构成封闭式无极传动链，从而起到运输煤炭的作用。
3.2.1.1液力偶合器：液力偶合器主要由外壳、泵轮、透平轮等零件组成，靠液力传递动力，减少启动的冲击和震动，利于实现过载保护（详见液力偶合器使用说明书）。
皮带、40T溜子、掘进机技术参数
DJ—800皮带运输机技术参数一、设备名称：DJ—800皮带运输机二、数量：三、主要技术参数：运输能力： 400t/h运输距离： 800m运输坡度： 0±4°储带长度： 100 m电机型号： DSB—40功率： 2 x 40kw电压： 600 / 1140v转数： 1470 r / m带速： m / m液力耦合器： YL—400传动主滚筒直径：Φ500mm托辊直径：Φ89 mm缓冲辊直径：Φ108 mm涨紧绞车： JH—8 / JH—5搭接长度： 12米四、技术要求：1、传动装置加制动器。
2、纵梁采用圆管型（吊挂落地）3、吊挂链长度为4、机尾缓冲滚采用聚氨酯材料5、H架按我方提供尺寸生6、随机配备设备易损件五、主要配件配置要求（有变动的可能）该型输送机的配套电器有真空开关QZB—120或隔爆磁力器QC83—120D，2台；磁力起动器QC83—80N（真空），1台。
皮带控制箱PJB—Ⅱ的保护系统包括：急停保护、跑偏保护、煤位保护、速度保护、超温撒水保护、烟雾保护、纵向撕裂保护。
通讯装置。
SGB620—/40T刮板输送机技术参数一、设备名称：SGB620—/40T刮板输送机二、数量：三、使用范围：SGB620—/40T刮板输送机适用中间巷道输送煤炭。
四、技术参数：输送量： 150t/h出厂长度： 100m链速：s电动机型号： DSB—40功率： 40kw转速： 1470r/min电压： 380/600v液联轴器型号： YL—400A 型额定功率： 40kw工作液体： 22号汽轮机油注油量（即在注油孔处的最大注入量）： 9L刮板链型式：边双链规格： 18 x 64 mm每条链破断负荷：≥350KN减速器传动比： 1：中部槽长 x 宽 x 高 1500 x 620 x 180 mm机器总重： t五、技术要求：1、必须有煤矿用产品安全标志证书及“MA”标志2、该型输送机的配套电器有真空开关（QZB—120）或隔爆磁力器（QC83—120D）3、机器动力由电动机传递给液力联轴器经减速器带动链轮传动。

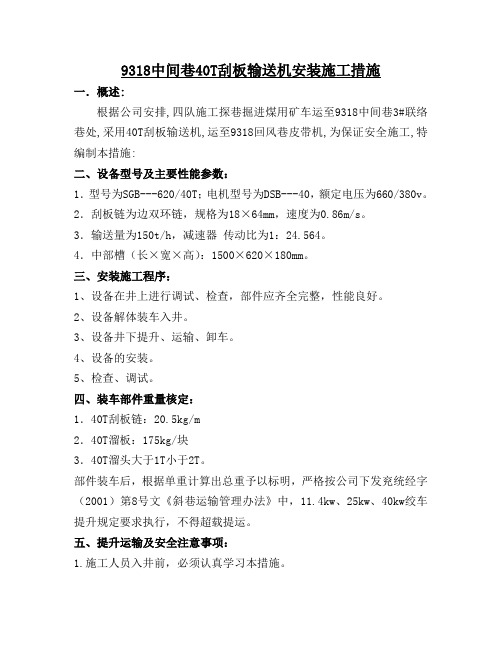

9318中间巷40T刮板输送机安装
9318中间巷40T刮板输送机安装施工措施一．概述:根据公司安排,四队施工探巷掘进煤用矿车运至9318中间巷3#联络巷处,采用40T刮板输送机,运至9318回风巷皮带机,为保证安全施工,特编制本措施:二、设备型号及主要性能参数：1．型号为SGB---620/40T；电机型号为DSB---40，额定电压为660/380v。
2．刮板链为边双环链，规格为18×64mm，速度为0.86m/s。
3．输送量为150t/h，减速器传动比为1：24.564。
4．中部槽（长×宽×高）：1500×620×180mm。
三、安装施工程序：1、设备在井上进行调试、检查，部件应齐全完整，性能良好。
2、设备解体装车入井。
3、设备井下提升、运输、卸车。
4、设备的安装。
5、检查、调试。
四、装车部件重量核定：1．40T刮板链：20.5kg/m2．40T溜板：175kg/块3．40T溜头大于1T小于2T。
部件装车后，根据单重计算出总重予以标明，严格按公司下发兖统经字（2001）第8号文《斜巷运输管理办法》中，11.4kw、25kw、40kw绞车提升规定要求执行，不得超载提运。
五、提升运输及安全注意事项：1.施工人员入井前，必须认真学习本措施。
2.施工人员严禁喝酒，对精神不振、情绪不稳者严禁入井。
3.因所运输设备大部分为大件设备，装车采用平板车或花栏车(溜板及刮板链用矿车运输)，入井前用铁丝封车，用8#铁丝时不少于2股，用10#铁丝时不少于4股。
封车采用正“八”字或倒“八”字形式，或采用手拉葫芦封车。
4.两人以上装卸时，必须互叫互应，行动一致，要先起一头或先放一头做到轻起轻放，不准盲目乱扔，以防物料弹落伤人或砸坏设备。
5.运输时，绞车司机及把钩工、信号工必须持证上岗，严格按操作规程执行，信号声光齐全，严格执行一坡三挡，坚持行车不行人的规定。
6.打点信号严格按公司下发规定的《井下使用绞车打点信号的操作规定》及《斜巷信号工操作规定》执行。
中双链刮板输送机图纸 刮板输送机图纸
中双链刮板输送机图纸刮板输送机图纸1 SGD-280/7.5C 中单链刮板输送机图纸现图2 SGD-280/11 中单链刮板输送机图纸现图3 SGD-320/17B 中单链刮板输送机图纸现图4 SGD-320/18.5 中单链刮板输送机图纸现图5 SGD-630/220 中单链刮板输送机图纸面议6 SGD-730/320 中单链刮板输送机图纸面议7 SGD-420/22 中单链刮板输送机图纸现图8 SGD-420/30 中单链刮板输送机图纸 1200元9 SGB-420/30A 边双链刮板输送机图纸 1200元10 SGB-420/22 边双链刮板输送机图纸现图11 SGB-620/40 边双链刮板输送机图纸现图12 SGB-620/80T 弯曲刮板输送机图纸现图13 SGB-630/150C 边双链刮板输送机图纸面议14 SGB-630/150 边双链刮板输送机图纸现图15 SGB-630/180 边双链刮板输送机图纸现图16 SGB-630/220 边双链刮板输送机图纸 1800元17 SGB-630/264 中单链刮板输送机图纸面议18 SGZ-630/220 中单链刮板输送机图纸现图19 SGB-764/264 边双链刮板输送机图纸现图20 SGZ-764/264 中双链刮板输送机图纸现图21 SGZ-764/320D 中双链刮板输送机图纸现图22 SGZ-730/320 中双链刮板输送机图纸现图23 SGZ-764/400 中双链刮板输送机图纸现图24 SGZ-764/500 中双链刮板输送机图纸现图25 SGZ-764/630 中双链刮板输送机图纸现图26 SGZ-830/630 中双链刮板输送机图纸现图27 SGZ-830/750 中双链刮板输送机图纸现图28 SGZ-880/630 中双链刮板输送机图纸现图29 SGZ-880/750 中双链刮板输送机图纸现图30 SGZ-800/800 880/800 800/1000 中双链刮板输送机图纸现图31 SGZ-960/630 960/750 960/1050 中双链刮板输送机图纸现图32 SGZ -880/800 1000/1050 1000/1125 1000/1400中双链刮板输送机图纸现图33 SGZ-1000/1600 1200/1400 1200/1600 中双链刮板输送机图纸现图34 XGZ06、XGZ08、XGZ12、XGZ14铸石砌板散料刮板输送机图纸各850元35 GSR30 40 50 60 双链刮板输送机图纸各1000元36 IK921、500×1200 板式输送机图纸 500元37 HP-500 800 双道圆环链刮板输送机图纸各1000元38 HYL-B600 铸石槽箱刮板输送机图纸 1000元39 SGW-44A 刮板输送机图纸 1200元40 SGW-40T 弯曲刮板输送机图纸 1200元41 SGW-150 弯曲刮板输送机图纸 1200元42 CMS、SMS、ZMS 埋刮板输送机驱动装置架图纸 500元43 MSR-250、320、400、500 热料型埋刮板输送机图纸各600元44 800KW-111-1 胶带输送机图纸 500元45 MS-16、20、25、32、40 水平型埋刮板输送机图纸面议46 MC-16、20、25、32 垂直型埋刮板输送机图纸面议47 MZ-16Z、20Z、25Z 埋刮板输送机图纸面议48 MG-40、60、80、80A、100、100A 埋刮板输送机图纸面议49 MS-400、500 刮板输送机图纸 CAD光盘各800元50 MSR-32、40、50、60 埋刮板输送机图纸CAD光盘51 GSR-30、40、50、60 双链刮板输送机图纸52 KSⅢ型300、400、500、600中双链刮板输送机图纸一、用途及使用范围SGB420/30型弯曲刮板输送机按煤炭工业部颁布标准《工作面用刮板输送机系列型谱》设计的系列产品，主要用于煤矿井下缓倾斜薄层煤及中厚煤层采煤工作面及顺槽运输，也可用于巷道掘进迎头运输。
SGB刮板输送机使用说明
SGB刮板输送机使用说明书——山东中煤工矿集团zmjt01 SGB刮板输送机是煤矿井下工作面和顺槽内运送煤炭的专用设备，主要适用于一般中小煤矿的缓倾斜薄煤层、爆破采煤的工作面使用。
可用小型采煤机配套实现薄煤层工作面机械化生产，因地质条件限制而不宜使用中重型刮板输送机的中厚煤层工作面，亦可安装挡煤板在顺槽使用，但在订货时应注明。
SGB刮板输送机刮板输送机主要包括：传动装置、左挡板、右挡板、机头过渡槽、中部槽、刮板链、机尾等部分。
传动系统：SGB420/30刮板输送机动力是由电动机经柱销联轴器传递给减速器，由减速器带动链轮转动。
SGB420/40T、SGB620/40T、SGB620/80T 刮板输送机动力是由电动机传递给液力偶合器，液力偶合器经减速器带动链轮转动。
刮板输送机刮板链形式为边双链式，安装在中部槽的上下槽中，在机头和机尾处绕过链轮或滚筒，构成封闭的刮板链，链轮带动封闭的刮板链在中部槽中作闭合循环运动，将中部槽中的散粒状煤炭带走，完成运煤工作。
传动装置：1、SGB420/30型刮板输送机传动装置主要由电动机、柱销联轴器、减速器、机头架、链轮、盲轴组成。
带有法兰的连接罩将电动机、联轴器、减速器连成一个整体，减速器安装在机头架的侧面，减速器带有花键的输出轴与链轮连接，链轮的另一端与盲轴相连，紧链器装在减速器上。
联轴器由两个半联轴器加木销组成，当输送机过载时，木销损坏，联轴器脱开，使输送机停止运转。
SGB420/40T、SGB620/40T 型刮板输送机传动装置主要由电动机、液力偶合器、减速器、机头架、舌板、链轮、紧链器和盲轴等部件组成。
带有法兰的联接罩将电动机、液力偶合器、减速器连成一个整体，刮板输送机使用的液力偶合器为YOXD400型水质液力偶合器。
当输送机过载时，液力偶合器易熔塞融化，液力偶合器不再传递动力，刮板输送机停止运转。
水介质液力偶合器主要由外壳、泵轮、透平轮和辅助室内外壳组成，是靠液体传递动力的机构，它的主要作用是：a、保护电机和其它零部件：当输送机过负荷运转时，液力偶合器的泵轮与透平轮打滑，水介质温度上升，当温度超过极限时易熔保护塞的易熔合金被熔化，液体喷出，输送机停止运转，喷液后需重新充液和更换易熔保护塞；b、均衡多电动机传动系统中各电动机的负荷；c、减小启动电流；d、吸收振动，减小冲击。
溜子参数
参数名称SGW-150C SGB620/40T SGB-420/30T SGD-420/30 SGW-26 SGD-320/17B
出厂长度200米100米100米100米100米80米
输送量250吨/时150吨/时80吨/时80吨/时70吨/时40吨/时
链速0.868米/秒0.86米/秒0.86米/秒0.88米/秒0.86米/秒0.59米/秒
电动机型号DSB-75 DSB-40 JDSB-30 JDSB-30 BJQO261-40T2 DZ3B-17
功率75千瓦X2 40千瓦30千瓦30千瓦13千瓦X2 17千瓦
转速1480转/分1470转/分1470转/分1470转/分1460转/分1460转/分
电压380/660伏380/660伏380/660伏380/660伏380/660伏380/660伏
液力连轴器型号YL-450型YOXD400S型
额定功率75千瓦40千瓦
工作液体22#汽轮机油22#汽轮机油
注油量14升8升
刮板链型式边双链边双链边双链中单链边双链中单链
规格Ф18X64毫米Ф18X64毫米Ф14X50毫米Ф14X50毫米Ф14X50毫米Ф14X50毫米
链条破断拉力≥41吨≥35吨≥25吨≥25吨≥25吨≥25吨
减速机转动比1：24.44 1：24.564 1：22.24
中部槽长X宽X高1500X630X190 1500X620X180 1200X420X150 1200X420X150 1200X420X150 1200X420X150 机器总重87.6吨17.6吨10.29吨9.56吨9.2吨7.34吨。
刮板输送机型号
刮板输送机产品展示
刮板输送机原理
• 刮板输送机的工作原理是，将敞开的溜槽， 作为煤炭或物料等的承受件，将刮板固定 在链条上，作为牵引构件。当机头传动部 启动后场，带动及投产轴上的链轮旋转， 使刮板链循环运行带动物料演这么溜槽移 动，直至鸡头米部卸载。刮板链饶国民链 轮作无极闭合循环运行，完成物料的输送。 luyigs03 /
刮板输送机技术参数
• 出 厂 长 度 ： 100 减速器传速比 ： 1：24.564 输送量（t/h）：150 刮 板链 型式 ：边双圆环链 链速（m/s） ： 0.86 规 格 ：18×64
刮板输送机缺点
• 1、空载功率消耗较大，为总功率的30%左 右。 2、不宜长距离输送。 3、易发生掉链，跳链事故。 4、消耗钢材多。成本大。
刮板输送机用途
• SGB刮板输送机主要用于中间巷道输送煤 炭。济宁陆屹刮板输送机制造厂生产的可 弯曲刮板输送机适用于煤层厚度0.8M以上， 倾角在±15°之间的缓倾斜采煤工作面。 可实现薄煤层工作面落煤、装煤、运煤机 械化。同时可与不同型号的采煤机、推留 器或液压支架配套使用，既可用于高档普 采工作面，又可用于综合机械化采煤工作 面。
刮板输送机型号
• 刮板输送机型号 • 刮板输送机用途 • 刮板输送机技术参数 • 刮板输送机缺点 • 刮板输送机优点 • 刮板输送机原理 • 刮板输送机产品展示
Байду номын сангаас
刮板输送机型号
• 济宁陆屹刮板输送机制造厂专业生产经营 刮板输送机，型号齐全，质量保障，服务 优，价格便宜。刮板输送机的型号种类齐 全，每一个型号都有它的不同作用。刮板 输送机型号主要有，SGB刮板输送机， GB420/40T刮板输送机、SGB620/40T刮板 输送机、SGB630-150刮板输送机、SGW －40T刮板输送机、SGZ800系列刮板输送 机等各种刮板输送机，应有尽在济宁陆屹。
煤矿各种刮板输送机型号及技术全参数
普采型刮板输送机SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。
实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。
设计长度 一一一一 200m输送量 一……… 700t ／h刮板链速 一一一… O ．93m ／s电机功率 ………… 2×160kW工作电压 ………… 660／1 140V圆环链规格 一………(p26×92mm最小破断负荷一一……850kN刮板间距 一一一一 1 104mm中部槽 …___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式………… 水冷整机弯曲性能……一… 水平±1°，垂直±3。
适用于煤矿井下缓倾斜、中厚煤层回采工作面。
是高产、高效综采机械化采煤工作面理想运输设备。
等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。
刮板输送机刮板机40t主要适用于中小型煤矿缓倾斜中厚层煤层普通机械化采煤工作面输送煤炭，与滚筒采煤机、单体液压支柱和金属铰接顶梁、推溜器等设备配套，以实现回采工作的落煤、装煤、运煤、支护和工作面的连续作业.KGZ 系列铸石刮板输送机XGZ 系列刮板输送机是煤炭部定产品系平顶山选煤设计研究院最新设计。
该产品设计先进，结构合理，运输量大，节约电力，安装维修方便，性能可靠，且实现了标准化，系列化，通用化。
中间槽采用全钢焊接结构，具有互换性，内衬铸石，耐磨，耐腐蚀，噪音低，阻力小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SGB620/40T刮板输送机 主要零(元)部件及重要原材料明细表
序号 零部件（材料）名称 规格型号（材质） 生产单位 安标编号 （或其他认证编号） 有效期
受控
类 别
1 输送机用减速器 JS40 山西省平遥减速器厂 MCA060049 2010.1.29～2014.1.21 B
2 矿用高强度圆环链 18×64-B 泰安市良达机械制造有限责任公司 MCB010007 2011.10.13～2016.10.13 B
3 矿用圆环链用开口式连接环 18×64-B 泰安市良达机械制造有限责任公司 MCB010006 2011.10.13～2016.10.13 B
4 输送机用隔爆型三相异步电动机 DSB-40(660/1140) 分宜宏大煤矿电机制造有限公司 MAI100133 2010.1.29～2013.1.28 B
5 液力偶合器 YOXD400 河南省华升矿机有限公司 MCA020008 2011.6.30～2016.6.30 B
6 矿用隔爆兼本质安全型真空组合开关 KJZ-1600/1140-6 西安康瑞矿用设备有限公司 MAD100481 2010.8.24～2015.8.24 B
企业名称：西安康瑞矿用设备股份有限公司
