专题05 凸透镜成像规律(原卷版)
凸透镜成像规律实验的十六种考法-2023年中考物理重点核心知识点专题讲练(全国通用)(原卷版)
第一讲凸透镜成像规律实验的十六种考法（原卷）在探究“凸透镜成像规律”的实验中，小勇同学进行了如下实验：（1）如图甲所示操作，测得本实验所用凸透镜的焦距为cm。
（2）实验时，首先调节烛焰、凸透镜和光屏的高度，使它们的中心大致在，使像成在光屏。
（3）蜡烛燃烧一段时间后，光屏上的像将向（填“下”或“上”）移动，可以向（填“下”或“上”）调节凸透镜，使像再次成在光屏中央。
（4）若用不透明物体挡住透镜中心部分，像会（填“完整”或“不完整”），且变（填“亮”或“暗”）。
（5）始终保持图乙中凸透镜的位置不变，适当向左移动蜡烛时，应该向（填“左”或“右”）移动光屏，才能再次得到清晰的像，______就是利用这一成像规律工作的；小勇又向右移动蜡烛至43cm刻度处，移动光屏，发现屏上（填“能”或“不能”）得到清晰的像；此时，若交换蜡烛和光屏的位置，光屏上（填“能”或“不能”）得到清晰的像。
（6）将蜡烛移至1倍焦距与2倍焦距之间某处，调节光屏，使光屏上成清晰的像，烛焰中心以1cm/s的速度垂直于光具座向下运动，光屏上的像______（向上/向下）移动，移动的速度______（大于/小于/等于）1cm/s（7）如果保持图中蜡烛和透镜位置不变，将光屏向左移动一小段距离，光屏上的像变模糊，要使光屏上重新得到烛焰清晰的像，则应该在透镜和蜡烛之间放置一个______（选填“近视眼镜”或“远视眼镜”）；（8）如果把远视眼镜放在蜡烛和凸透镜之间，本来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，需要把光屏（远离或靠近）凸透镜。
（9）实验中如图（2），将蜡烛放在图示位置，光屏上恰好成清晰的像，若切除凸透镜中间的阴影部分，再将剩余部分靠拢在一起，则蜡烛能成______ （选填0、1、2、3）个像。
如不切除凸透镜中间的阴影部分并把阴影部分用黑纸遮挡起来，此时在光屏上成______（选填编号：①一个部分像①一个全像①两个部分像①两个全像）（10）更换凸透镜后，当蜡烛、透镜和光屏在如下图所示位置时，光屏上恰好能够得到一个清晰的像，这个像的特征是倒立、______、的实像，该成像特点可作为______（选填“照相机”或“投影仪”）的原理。
(完整版)凸透镜成像规律试题及答案
探究凸透镜成像规律一、单选题：1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm3、物体通过凸透镜可成（）A．正立、缩小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题：6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题3分，共39分）1．（08临沂）下列有关光的现象中，正确的说法是（）A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射B．光与镜面成30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大D．老年人通过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，如图所示是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是3点正D．时钟指示的时间是9点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm处，则蜡烛通过凸透镜成的像是（）A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像4．下列现象属于光的折射现象的是（）A、海市蜃楼B、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点可以节省空间。
人教版物理八年级上册 5-3 凸透镜成像的规律 同步练习(原卷版)
5.3 凸透镜成像的规律知识梳理一、探究凸透镜成像的规律1. 物距和像距（1）物距：物体到凸透镜光心的距离，常用u 表示。
（2）像距：像到凸透镜光心的距离，常用υ表示。
2. 探究凸透镜成像规律的步骤（1）利用太阳光聚焦法测定凸透镜的焦距。
（2）将凸透镜放在蜡烛与光屏之间，点燃蜡烛，为使烛焰的像成在光屏中央，调整烛焰、凸透镜、光屏的中心大致在同一高度。
（3）把蜡烛放在与凸透镜距离大于二倍焦距的地方，即f u 2>，沿直线移动光屏，直到光屏上出现清晰的像。
观察这个像的倒正和大小。
改变物距u ，重做这一步。
（4）把蜡烛移向凸透镜，使f u 2=，移动光屏，观察像到凸透镜的距离、像的倒正和大小。
（5）把蜡烛再移近凸透镜，使f u f 2<<，移动光屏，观察像到凸透镜的距离，像的倒正和大小。
改变物距u ，重做这一步。
（6）把蜡烛继续移近凸透镜使f u =，移动光屏，看是否能够成像。
（7）把蜡烛移到凸透镜的一倍焦距以内，即f u <，移动光屏，在光屏上看不到烛焰的像。
从光屏这一侧透过凸透镜用眼睛直接观察烛焰。
3. 凸透镜的成像规律物距与焦距的关系 像距与焦距的关系 位置关系 像的性质 应用举例凸透镜 平行光 f =υ像 与 物 异 侧 一个点 测定焦距 f u 2>f f 2<<υ 缩小、倒立、实像 照相机 f u 2= f 2=υ 等大、倒立、实像 测定焦距 f u f 2<<f 2>υ 放大、倒立、实像 幻灯片、投影仪 f u =同 侧不成像 f u < 放大、正立、虚像 放大镜★★口诀巧记：一倍焦距分虚实，二倍焦距分大小，物近像远像变大，物远像近像变小。
二、利用光路图理解凸透镜成像规律1. 当f u 2>时，成像光路图如图甲所示，此时成倒立、缩小的实像。
2. 当f u 2=时，成像光路图如图乙所示，此时成倒立、等大的实像。
1. 当f u f 2<<时，成像光路图如图丙所示，此时成倒立、放大的实像。
专题5透镜及其应用(原卷版)
专题5 透镜及其应用【思维导图】【知识点回顾】知识点一、透镜：至少有一个面是球面的一部分的透明玻璃元件1、凸透镜：中间厚、边缘薄的透镜，如：远视镜片，放大镜等等；2、凹透镜：中间薄、边缘厚的透镜，如：近视镜片；知识点二、基本概念：1、主光轴：过透镜两个球面球心的直线，用CC’表示；2、光心：同常位于透镜的几何中心；用“O”表示。
3、焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。
4、焦距：焦点到光心的距离。
焦距用“f”表示。
如下图：注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点；5、粗略测量凸透镜焦距的方法：使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。
知识点三、三条特殊光线（要求会画）：1、过光心的光线经透镜后传播方向不改变，如下图：2、平行于主光轴的光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）如下图：3、经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴；如下图：知识点四、透镜应用照相机：1、照相机的镜头是凸透镜；2、物体到透镜的距离（物距）大于二倍焦距，成缩小、倒立的实像；投影仪：1、投影仪的镜头是凸透镜；2、物体到透镜的距离（物距）大于一倍焦距，小于二倍焦距，成放大、倒立的实像；注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。
放大镜：1、放大镜是凸透镜；2、物体到透镜的距离（物距）小于一倍焦距，成放大、正立的虚像；注：要让物体更大，应该让放大镜远离物体；知识点五、探究凸透镜的成像规律：器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）注意事项：蜡烛的焰心、透镜的光心、光屏的中心在同一直线上；凸透镜成像的规律（要求熟记、并理解）：口诀：一焦分虚实、二焦分大小；虚像同侧正，实像异侧倒；物远实像小，物远虚像大。
初中物理专题《凸透镜成像的规律》同步练习原卷
第 3 节 凸透镜成像的规律
（同步基础练习）
题型 题数
选择题 30
填空题 5
作图题 0
实验题 10
计算题 0
总计 45
一、选择题（共 30 小题）：
1．如图所示，凸透镜位于 P 处（图中未画出）位置不变，移动蜡烛，光屏先后在 P 同侧的甲、乙两
处得到烛焰清晰的像，且甲处的像比乙处大，则（ ）
像与该透镜的距离大于 35 厘米，则物体与该透镜的距离可能为（ ）
A．12 厘米
B．20 厘米
C．24 厘米
D．35 厘米
6．将一凸透镜正对太阳，可在距透镜 20cm 处得到一个最小、最亮的光斑。若将一个物体放在此透
镜前 50cm 处，则可在透镜另一侧得到（ ）
A．倒立、缩小的实像
B．倒立、放大的实像
A．照相机和镜头都不动，人站近一些 B．人不动，照相机离人近一些，镜头往里缩一些 C．人不动，照相机离人近一些，镜头往外伸一些 D．人不动，照相机离人远一些，镜头往里缩一些 21．老奶奶用放大镜看报纸时，为了使看到的字更大、更清晰，应使（ ） A．报纸与眼睛不动，放大镜离报纸近一些 B．报纸与眼睛不动，放大镜离报纸远一些 C．报纸与放大镜不动，眼睛离报纸近一些 D．报纸与放大镜不动，眼睛离报纸远一些 22．集体照相时，发现有些人没有进入镜头，为了使全体人员都进入镜头，应采取（ ） A．人不动，照相机离人远一些，镜头往里缩一些 B．人不动，照相机离人近一些，镜头往里缩一些 C．人不动，照相机离人近一些，镜头往前伸一些 D．照相机和镜头都不动，人站近一些 23．在“探究凸透镜成像规律的实验”中，调节蜡烛、凸透镜和光屏的位置，在光屏上成清晰的像 如图所示，下列说法正确的是（ ）
八年级物理实验 探究凸透镜成像规律【原卷版】

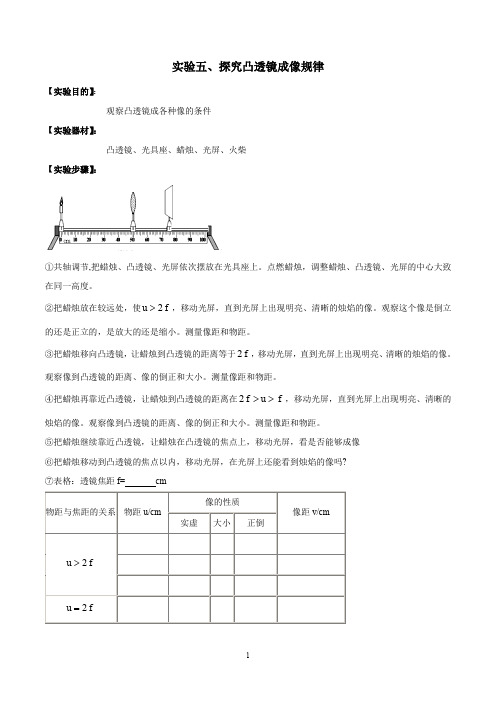

实验五、探究凸透镜成像规律【实验目的】：观察凸透镜成各种像的条件【实验器材】：凸透镜、光具座、蜡烛、光屏、火柴【实验步骤】：①共轴调节,把蜡烛、凸透镜、光屏依次摆放在光具座上。
点燃蜡烛，调整蜡烛、凸透镜、光屏的中心大致在同一高度。
②把蜡烛放在较远处，使2u f >，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。
观察这个像是倒立的还是正立的，是放大的还是缩小。
测量像距和物距。
③把蜡烛移向凸透镜，让蜡烛到凸透镜的距离等于2f ，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。
观察像到凸透镜的距离、像的倒正和大小。
测量像距和物距。
④把蜡烛再靠近凸透镜，让蜡烛到凸透镜的距离在2f u f >>，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。
观察像到凸透镜的距离、像的倒正和大小。
测量像距和物距。
⑤把蜡烛继续靠近凸透镜，让蜡烛在凸透镜的焦点上，移动光屏，看是否能够成像 ⑥把蜡烛移动到凸透镜的焦点以内，移动光屏，在光屏上还能看到烛焰的像吗? ⑦表格：透镜焦距f= cm【实验结论】：【考点方向】：1、测量凸透镜的焦距：利用平行光源或太阳光粗测凸透镜的焦距。
（实验室提供的凸透镜的焦距有5cm、10cm和30cm，我们所选的透镜最好在10cm—20cm之间，太大或太小都不方便）。
2、操作过程中，应固定好蜡烛、凸透镜，然后移动光屏，直到在光屏上得到一个像为止，读出物距与像距的大小。
3、当物距小于焦距时，无论怎样移动光屏，在光屏上也找不到物体的像。
此时应去掉光屏，透过凸透镜观察火焰的成像情况。
4、光屏上没有像原因：①；②；③；④。
5、若像成在光屏左上角，可将①蜡烛左上移；②透镜右下移。
6、实验：实验时点燃蜡烛，使大致在，目的是：。
实验时发现蜡烛的像呈在光屏的上半部分，要想使像呈在光屏的中心，该如何操作：。
7、燃烧的蜡烛不断变短，光屏上的像，为使像呈在光屏中央，应该将。
【经典例题】：例题：（2018•钦州）小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，实验如下：（1）实验前，让平行光束垂直镜面射入倒扣的烧杯中（如图甲），从烟雾中可以观察到凸透镜对光有（选填“会聚”或“发散”）作用。
人教版八年级物理上学期5.3凸透镜成像的规律(原卷版)
5.3 凸透镜成像的规律【基础巩固】1．（2021兰州）小美做探究凸透镜成像规律的实验，将烛焰、凸透镜和光屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是（选填“照相机”、“投影仪”或“放大镜”），若要使光屏上的像变大，小美应将蜡烛和光屏都向（选填“左”或“右”）移动。
2．（2021荆门）小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为cm。
将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立（选填“放大”“缩小”或“等大”）的像，我们生活中的（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。
把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个（选填“放大”“缩小”或“等大”）的蜡烛的像。
3．（2021大庆）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。
（1）当点燃的蜡烛、凸透镜和光屏处在图中所示位置时，光屏上呈现了烛焰清晰的像，像的性质是倒立的（选填“放大”或“缩小”）的实像，（选填“照相机”或“投影仪”或“放大镜”）就是根据这一原理工作的；（2）若将蜡烛和光屏对调，光屏上（选填“能”或“不能”）呈现烛焰清晰的像；（3）若用不透明纸片将凸透镜的镜面遮挡住一小部分，此时光屏上（选填“烛焰的像不完整”或“会有纸片的像”或“烛焰的像变暗了些”）。
4．在“探究凸透镜成像规律”的实验中:甲（1）如图甲所示,调节烛焰、和光屏中心,使之在一条与光具座平行的直线上;（2）实验时,蜡烛随着燃烧而变短,光屏上的像向(选填“上”或“下”)移动;（3）点燃的蜡烛分别放在a,b,c,d四个不同位置,如图乙所示,其中蜡烛放在处所得到的实像最小;（4）放在处得到正立的虚像;在处的成像规律是放大镜的原理;（5）照相机的镜头相当于一个凸透镜,如图丙是我国海监人员正在用一台可变焦距的相机拍摄钓鱼岛,如果要让像更大一些,镜头焦距应该调得一些(选填“大”或“小”).乙丙5．（2021哈尔滨）在做“凸透镜成像的规律”实验时，如图所示：（1）小明用发出平行光的手电筒正对凸透镜照射，移动光屏到图甲位置时，光屏上出现了最小最亮的光斑，这说明凸透镜对光有（选填“会聚”或“发散”）作用，此凸透镜的焦距是cm。
专题05 凸透镜成像规律—2020年中考物理重点必考之20个重要规律(解析版)
专题05 凸透镜成像规律专题学啥凸透镜的成像规律1.当u＞2f时，成倒立、缩小的实像f＜v＜2f （照相机）；2.当u＝2f时，成倒立、等大的实像v＝2f（测焦距）；3.当f＜u＜2f时，成倒立、放大的实像v＞2f （投影仪）；4.当u＜f时，成正立、放大的虚像（放大镜原理）当u=f时无法成像。
一倍焦距分虚实，两倍焦距分大小；物近像远像变大，物远像近像变小。
【例题1】（2019山东泰安）如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8cm处时，在距离凸透镜15cm处的光屏上成倒立的像。
保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7cm，下列关于烛焰在光屏上成像的说法正确的是（）A．不能成清晰的像B．成倒立的缩小的像C．成倒立的放大的像D．成倒立的等大的像【答案】B【解析】如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8cm处时，在距离凸透镜15cm 处的光屏上成倒立的像。
此时物距小于像距，f＜u＝8cm＜2f，解得，4cm＜f＜8cm，v＝15cm＞2f，解得f＜7.5cm，焦距范围：4cm＜f＜7.5cm，保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7cm，此时u′＝8cm+7cm＝15cm＞2f，v′＝15cm﹣7cm＝8cm，f＜v′＜2f，凸透镜成倒立缩小的实像，故ACD错误，B正确。
【例题2】（2019上海）小明在做“探究凸透镜成像规律”实验中，将蜡烛、凸透镜和光屏的中心调至。
已知凸逶镜焦距为10厘米，现蜡烛的位置如图所示，蜡烛到凸透镜的距离为10厘米，移动光屏寻找像的位置，发现光屏上有一个倒立、的像（选填“放大”、“等于”或“缩小”）。
【答案】同一高度；放大。
【解析】（1）实验前，把蜡烛、凸透镜、光屏从左向右依次放在光具座上，点燃蜡烛并调整烛焰、凸透镜、光屏的高度，使它们的中心大致在同一高度，为了使得像成在光屏的中央；（2）凸逶镜焦距f＝10cm，蜡烛到凸透镜的距离为10cm，由于如图所示的凸透镜的光心在凸透镜中心位置，故物距略大于10cm，即2f＞u＞f，成倒立、放大的实像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备战2020年中考物理学考练之20个重要规律:专题05 凸透镜成像规律
凸透镜的成像规律
1.当u＞2f时， 成倒立、缩小的实像 f＜v＜2f （照相机）；
2.当u＝2f时， 成倒立、等大的实像 v＝2f （测焦距）；
3.当f＜u＜2f时，成倒立、放大的实像 v＞2f （投影仪）；
4.当u＜f时，成正立、放大的虚像（放大镜原理）当u=f时无法成像。
一倍焦距分虚实，两倍焦距分大小；物近像远像变大，物远像近像变小。
【例题1】（2019山东泰安）如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8cm处时，
在距离凸透镜15cm处的光屏上成倒立的像。保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7cm，下列
关于烛焰在光屏上成像的说法正确的是（ ）
A．不能成清晰的像 B．成倒立的缩小的像
C．成倒立的放大的像 D．成倒立的等大的像
【例题2】（2019上海）小明在做“探究凸透镜成像规律”实验中，将蜡烛、凸透镜和光屏的中心调至 。
已知凸逶镜焦距为10厘米，现蜡烛的位置如图所示，蜡烛到凸透镜的距离为10厘米，移动光屏寻找像的
位置，发现光屏上有一个倒立、 的像（选填“放大”、“等于”或“缩小”）。
【例题3】（2019北京）某同学在做光学实验时，他先将焦距为10cm的凸透镜A固定在光具座上50cm刻
专题学啥
度线处，光屏和点燃的蜡烛分别位于凸透镜A两侧，蜡烛放置在20cm刻度线处，如图所示。左右移动光
屏，直至光屏上呈现烛焰清晰的像。
（1）上述光屏上所成的像是 （选填“放大”“等大”或“缩小”）的实像。
（2）将透镜B放在凸透镜A与光屏之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向远
离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明透镜B对光线有 （选填”会聚”或“发散”）
作用。透镜B能用来矫正 （选填“近视眼”成“远视眼”）。
一、选择题
1.（2019深圳）下列与照相机成像原理相同的设备是（ ）
A. 放大镜 B. 近视眼镜 C. 监控摄像头 D. 投影仪
2.（2019湖北荆州）用如图的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说
法正确的是（ ）
A．烛焰在如图所示的位置时，成像特点与照相机成像特点相同
B．若将蜡烛移到光具座42cm刻度处时，烛焰所成的像是倒立、放大的
C．若将蜡烛移到光具座30cm刻度处时，烛焰所成的像是等大的
D．若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变大
3．（2018武汉）当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中
画出），则下列说法正确的是（ ）
专题操练
A．保持透镜不动，向左移动蜡烛，需要将光屏也向左移动才能得到清晰的像
B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像
C．保持透镜不动，将蜡烛移到55cm处，移动光屏，可以得到一个清晰、缩小的实像
D．只将透镜替换成焦距为15cm的凸透镜，光屏要向右移动才能得到清晰、放大的实像
4．（2018哈尔滨）一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像
的大小和像距的变化情况是（ ）
A．像变大，像距变大 B．像变小，像距变小
C．像变大，像距变小 D．像变小，像距变大
5．（2018齐齐哈尔）在“探究凸透镜成像规律”
的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸
透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（ ）
A．该凸透镜的焦距是20cm
B．此时的物距大于20cm
C．当物距是30cm时，光屏上呈现倒立缩小的像
D．当凸透镜的一部分被遮住时，光屏上不能呈现完整的像
6.（2018江西）当蜡烛、凸透镜、光屏在如图所示的位置时，蜡烛的像在光屏上依稀可见（如图）.则下列
结论正确的是 （ ）
A．物距u=45cm B．像距v=80cm
C．凸透镜焦距f一定是10cm D．凸透镜焦距f在7.5cm——15cm之间
7.（2018湖北黄石）如图是某凸透镜成实像时，像距v和物距u的关系图像。分析图像中有关数据可知（ ）
A．该凸透镜的焦距为10cm B．当物距u=30cm时，像距v=15cm
C．物距增大时，像距也增大 D．当物距u=15cm时，成的是缩小的像
8.（2018河北）下列关于对显微镜和望远镜的说法中，不正确的是 （ ）
A.显微镜由两个凸透镜组成，目镜成倒立放大的实像，物镜成正立放大的虚像
B.望远镜的物镜成倒立缩小的实像，目镜成正立放大的虚像
C.显微镜和各种形式的望远镜，目镜都成虚像
D.无论什么形式的望远镜，其物镜直径越大越好
二、填空题
9.（2018海南）取两个焦距分别为5㎝ 和20㎝的放大镜，一只手握住一个，并且将焦距为20㎝的放大镜放在
前面，通过两个透镜看前面的物体，调整两个放大镜之间的距离，直到看清楚为止，物体是变________了，
把两个放大镜的位置对调，你的发现是________，用两个焦距不同的放大镜是因为________。
三、作图题
10．（2019广州）如图为某望远镜内部部分光路图，物镜是凸透镜，O为光心，F为物镜焦点，焦距为500mm。
（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是______透镜（选填“凹”或“凸”）
（3）用此望远镜观测月球时，月球经物镜成一个_______（选填“倒立”或“正立”）、_______（选填“放大”、
10 20 20 30
30
10
15
15
u/cm
v/cm
“等大”或“缩小”）的像。
四、实验探究题
11．（2019福建）在“探究凸透镜成像规律”的实验中：
（1）需要将凸透镜、蜡烛和光屏安装在光具座上，置于中间位置的应是 o
（2）调节好装置，将蜡烛放在2倍焦距之外时，光屏上能成 （选填“放大”或“缩小”）、倒立的 像
（选填“实”或“虚”）。生活中常用的 是利用这一成像规律制作的。
（3）将蜡烛移至1倍焦距与2倍焦距之间某处，光屏上成清晰的像。若烛焰中心下降lcm，光屏上的像会
移动（选填“向上”或“向下“），移动的距离 1cm（选填“大于”“小于“或“等于”）。
12．（2019内蒙古巴彦淖尔）在研究”凸透镜成像规律”的实验中：
（1）蜡烛、凸透镜、光屏在光具座上的位置如图所示，恰能在光凭上得到一个清晰的倒立，等大的实像，
则凸透镜的焦距为 cm。
（2）保持蜡烛与凸透镜位置不变，换用一个不同焦距的凸透镜，将光凭向右移动才能重新得到清晰的像，
此时像 （选填“变大”“变小”或“不变”），换用的凸透镜焦距可能为 。
A.10.0cm B.20.0cm C.30.0cm D.35.0cm
（3）将图中的凸透镜换成玻璃板后光屏上的像消失了，原因是 。
13.（2018福建）在探究“凸透镜成像规律”的实验中：
（1）晓红在早上9：00利用太阳光进行观察某凸透镜焦点的活动．她将这个凸透镜与水平地面平行放置，
调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，她认为此点就是凸透镜的焦点．你认为该活
动过程存在的问题是： ；
（2）实验前，必须将烛焰、光屏的中心和凸透镜的光心调整到 上；
（3）如图所示，烛焰能在光屏上形成清晰的像，此像是倒立、 的实像．如果此时撤去光屏，人眼在图
示位置能直接看到烛焰的像；
（4）在图中，保持凸透镜的位置不变，如果蜡烛向左移动，为了在光屏上得到一个清晰的像，光屏应该向
（填“左”或“右”）移动；
（5）依次改变蜡烛的位置，移动光屏，直到找到清晰的像．记录的数据如表所示：
通过观察数据，可知第 次数据是编造的；
（6）晓红同学在实验过程中，中指的指尖触摸到凸透镜的一小部分．在光屏
上 （填“有”或“没有”） 晓红同学指尖清晰的像．
14.（2018云南）实验桌上有焦距分别为15cm、10cm的两个凸透镜A、B，还有光屏、F形LED灯（作为
物体，如图甲所示）、光具座和刻度尺．某个同学设计实验证明“在物距相同时，凸透镜所成实像的高度h
与凸透镜的焦距f是否有关”．请你帮他补充完整下面的实验设计．
（1）实验步骤：
①按图乙所示组装器材，将焦距为15cm的凸透镜固定在50cm刻线处，并进行共轴调节．
②将F形LED灯移至20cm刻线处，打开LED灯，移动光屏并在光屏上观察到LED灯清晰的像，如图丙
所示，用刻度尺测量像高h，并记录．
③ ．
（2）请画出实验数据记录表格．
（3）请说明如何根据数据判断凸透镜所成实像的高度h与凸透镜的焦距f是否有关．
