发动机消声器选型手册
天然气压缩机用发动机消声器系列
该消声器是与ZTY630、ZTY470、ZTR310 禾口ZTY170 以及DPC2803、
DPC2804型整体式天然气压缩机配套的消声器。
它能有效地降低由天然气压缩机动力缸的排气管排出的废气所产生的空气动力性噪声，改善工作环境，保障压缩机安装现场的周边居民及操作人员的身心健康。
消声器根据使用要求的不同可分为宽频消声器、降噪型消声器、工业级消声器。
一．宽频消声器
•适用范围
适用于天然气增压站所使用的整体式天然气压缩机, 并且降噪要求达到GB12348-2008《工业企业厂界环境噪声排放标准》皿类以上、低频振动要求高的环境。
•结构特点
发动机消声器采用阻性-扩张室复合式形式，以控制10Hz〜2000 Hz 范围内的高强度的宽频噪声及次声；该消声器的阻性部分用不燃耐高温吸声材料设置在消声器的顶部和通道周壁上，用以消除压缩机噪声中的中、高频成分；共振腔部分设置在消声器的下部，由具有不同消声频率的共振腔串联组成。
消声器的外表面采用厚钢板，以控制噪声的透射型。
•声学性能
宽频带消声，平均消声量》40dB(A)，特别是对31.5Hz 以下的超低频 噪声以及次声有明显效果，可降低 10〜20 dB 。
安装宽频消声器前后出口处效果对比曲线图
T-未安装消声器时一■-安装宽频消声器后
^1 ^1 ^1
值声噪
•结构及安装形式
1、本装置为立式结构，设备底板与土建基础用地脚螺栓连接。
底部排气管同与带有波纹补偿器的动力缸排气管间用法兰连接。
2、用户须根据消声器的尺寸规格、重量制作消声器的安装基础。
-规格选用表
-使用图列
西油分公司重庆气矿西河口增压站
西油分公司川西北气矿邛西16井
西油分公司重庆气矿峰8井增压站•销售业绩
二.降噪型消声器
•适用范围
适用于天然气增压站所使用的整体式天然气压缩机，并且降噪要求达到
GB12348-2008《工业企业厂界环境噪声排放标准》皿类、低频振动无要求的环境。
•结构特点
发动机消声器采用阻性-扩张室复合式形式，以控制31.5Hz〜2000 Hz 的宽频噪声；该消声器的阻性部分用不燃耐高温吸声材料设置在消声器的顶部和通道周壁上，用以消除压缩机噪声中的中、高频成分；共振腔部分设置在消声器的下部，由具有不同消声频率的共振腔串联组成。
消声器的外表面采用厚钢板，以控制噪声的透射型。
-声学性能
宽频带消声，平均消声量》30dB(A)，对31.5Hz〜500Hz的低频噪声有明显效果，可降低15〜25 dB
降噪型消声器安装前后出口处效果对比曲线图
140
频率
—安装降噪型消声器前亠安装降噪型消声器后
-结构及安装形式
1.本装置为立式结构，设备底板与土建基础用地脚螺栓连接。
底部排气管同与带有波纹补偿器的动力缸排气管间用法兰连接。
2.用户须根据消声器的尺寸规格、重量制作消声器的安装基础。
•规格选用表
-使用图列
—
2006/10/26 15:06西油分公司重庆气矿卧龙河增压南站
西油分公司重庆气矿双家坝增压站
西油分公司蜀南气矿合8井-销售业绩
三.工业级消声器
•适用范围
适用于天然气增压站所使用的整体式天然气压缩机，并且对降噪和振动要求不高的环境。
•结构特点
工业级消声器采用扩张室复合式形式，由具有不同消声频率的共振腔串联组成，以控制31.5Hz〜500 Hz的低频噪声，消声器的外表面采用厚钢板，以控制噪声的透射型。
工业级消声器分为立式圆筒式、悬挂式两种类型。
悬挂式安装
立式安装
-声学性能
平均消声量》20dB(A)，对100Hz以下至31.5Hz的的低频噪声可降低10dB
工业级消声器安装前后出口处效果对比曲线图
140
频率
+安装工业级消声器前鼻安装工业级消声器后
•结构及安装形式
本消声器分为立式圆筒式、悬挂式两种类型。
(1)立式结构：设备底板与土建基础用地脚螺栓连接。
底部排气管同与带有波纹补偿器的动力缸排气管间用法兰连接。
用户须根据消声器的尺寸规格、重量制作消声器的安装基础。
(2)式结构：消声器悬挂于两根支架上，支架固定在一底座上，底座与土建基础之间用地脚螺栓连接。
-规格选用表
-使用图列
四.使用注意事项
1、在消声器出口处不得有物品堵塞。
2、避免使颗粒状或散粉状物体进入消声器内部，以免影响消声器的消声效果。
第八章消声器
一、 声波在阻性管道中的声衰减量计算 A.N别洛夫由一维理论推导出阻性直管消声器的声衰减量为
(0 )与0的关系
可见， 阻性直管消声器的消声量与吸声材料的声学性能、 气流通道周长、 气流通道截面面积以及管道长度等因素有关。 增加 L/S 可提高消声量， 对同样大小截面的管道，L/S比值以 长方形为最大， 方形次之， 圆形最小。
管内风量：Q=1200m3/h
解:
(1) 求需要降低的声压级 ⅰ.空压机频谱列入下表第一行; ⅱ.选定消声器的类型： 暂时选直管式消声器(因为D＜300mm)，其直径为d：
d 1.85
c 344 1.85 0.159m f上 4000
因为空压机排风管d=150mm,而算出来的d为159mm,(选用直径越小，对 应的上限频率越大)，所以消声器的直径可取d=150mm。
(2)片式消声器
流量大需要Ф 大，即断面大时，可选用片式消声器 片间距一般≤250mm，片的宽度可任取。
片间距愈小，声波与吸声材料接触的机会愈多，愈大
间距不变，增加片数，可增大过风断面，增加过风量
(3)折板式消声器，如下图所示
Lp 大， 阻力也大， 为了降低阻力，使1、2、3、4、5、6、7点在一直线上即可。
(4)正弦波消声器
Lp 大， 阻力相对小。
5.室式消声器，
声波进入室内多次反射，断面多次变化
Lp大， 阻力大。
适于低速进排风系统消声，通风动力大的条件下。
6. 蜂窝状消声器
每个蜂窝尺寸以小于等于300×300mm为宜。
阻性消声器的设计方法及步骤
1.确定各频带的 Lp ； 2.确定 f 上 、f 下；
消声器的分类
主要是利用吸声材料增大声阻消声器， 阻性消声器
消声器相关参数
T701-6型阻抗复合式消声器T701-6型阻抗复合式消声器系列是较早空调通风系统配用的消声器系列。
T701-6系列共有十种大小不同规格，一般适用风量2000～30000 m3/h，风速为6m/s，外形断面尺寸为800(宽)×500(高)～2000(宽)×1800(高)，其中1# ～ 4# 消声器长度为1.6m 5# ～ 10#为 0.9m 。
此种复合式消声器的抗性消声是由内管截面的突变（不连续）及内外管之间的膨胀室（ 1# ～ 4#为三室串联，5#～ 10#为二室串联）作用所构成，而阻性消声则由超细玻璃棉吸声片吸收声能以降低噪声。
T701-6型消声器系列的单位长度消声量一般为：低频10-15dB/m，中频15-20dB/m，高频20-25 dB/m，单级压力损失15-60Pa。
T701-6型阻抗复合式消声器结构外形图T701-6型阻抗复合式消声器系列规格表序号法兰内径（mm）外形尺寸（mm）有效长度安装长度风量（ m3 / h ）A B A1 B1 L L11 520 230 800 500 1600 1760 33302 510 370 800 600 1600 1760 50003 700 370 1000 600 1600 1760 66704 770 400 1000 800 1600 1760 83205 700 550 1200 800 900 1060 100006 780 630 1200 1000 900 1060 133407 1000 630 1500 1000 900 1060 166408 1000 970 1500 1400 900 1060 250009 1330 970 1800 1800 900 1060 3540010 1500 1310 2000 1800 900 1060 50000T701-6型阻抗复合式消声器的选用注意点： 1.选用消声器的风速6-10m/s为宜，最高12-14m/s.2.1-4号可单级使用，5-10号应多节串联。
阻抗式消声器型号选用表
T701-6阻抗复合消声器的规格尺寸
(2012-03-27 10:38:28)
分类：基础知识
标签：
杂谈
T701-6阻抗复合消声器
T701-6型阻抗复合式消声器系列是较早空调通风系统配用的消声器系列。
T701-6系列共有十种大小不同规格，一般适用风量2000～30000 m3/h，风速为6m/s，外形断面尺寸为800(宽)×500(高)～2000(宽)×1800(高)，其中1# ～4# 消声器长度为1.6m
5# ～10#为0.9m 。
此种复合式消声器的抗性消声是由内管截面的突变（不连续）及内外管
之间的膨胀室（1# ～4#为三室串联，5#～10#为二室串联）作用所构成，而阻性消声则由
超细玻璃棉吸声片吸收声能以降低噪声。
T701-6型消声器系列的单位长度消声量一般为：低频10-15dB/m，中频15-20dB/m，高频20-25 dB/m，单级压力损失15-60Pa。
T701-6型阻抗复合式消声器的选用注意点：
选用消声器的风速6-10m/s为宜，最高12-14m/s；
1-4号可单级使用，5-10号应多节串联。
消声器可直接安装于风机出风口，在系统中尽量安装在靠近空调机房，消声器外壳应与风管
同样作保温处理。
目前由于该消声器体积较大逐渐由前面的几种系列所替代。
消音器计算说明书
消音器计算说明书位号：HX-6465计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器41371170.1以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。
根据相关环保卫士标准，我们需要将消声器后A声级降到85dB（A)以下。
所需消音量如下：△LA=90-85=5dB(A)；及消声器最低消音量不得小于5dB（A)。
消声片长度我们设计为L=1.0m；根据△LAo=ψ×a o×（P/S）×L△LAo=1.2×0.8×（1.33/0.085）×1=18.4dB(A)＞5dB(A)。
消声后：△Lo=90-18.4=71.6dB(A)故消音量满足设计要求。
2、消声器外筒钢板采用5mm厚的钢板；根据质量定理可以计算出隔音量为28dB（A)；28dB（A)＞5dB(A)满足消声器设计要求。
3、消声器上限频率：消声器通道宽度我们设计为0.15m,经计算消声器上限截止频率为3594H Z。
倍频带为4000~8000的声功率为80dB（A)＜85dB（A)；故消声器宽度符合设计要求。
4、消声器下限频率：吸声片宽度我们设计为0.1m,经计算消声器下限截止频率为78H Z。
计算发现消声器对频率低于78H Z倍频带消音效果稍差；但是我们可以通过提高消声器的整体消音量（18.4dB(A)）来满足低频消音量的要求。
5、气体流速对消声量影响：消声器总流通面积为0.17m2,计算流速为10.8m/s。
△Lo"=△Lo(1+M)-2△Lo"=71.6(1+0..032)-2=72.8dB(A)。
△Lo"＜85dB(A)故消声器满足设计要求。
位号：HX-6402计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器63406229.60.5以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。
14K116-2 XZP200系列消声器选用与制作
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮
公众号：工程人帮Biblioteka 众号：工程人帮公众号：工程人帮
公众号：工程人帮

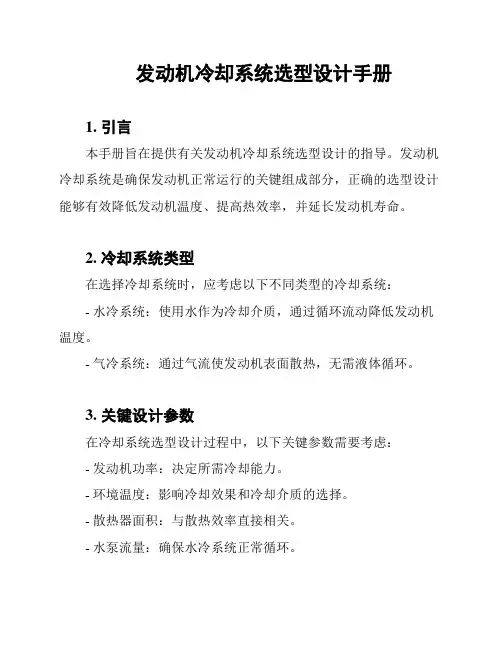

发动机冷却系统选型设计手册
