疏水缔合聚丙烯酰胺溶解槽内流动特性的数值模拟
第２５卷第２期 ２０１ｉ年４月 高校化学工程学报 Ｊｏｕｒｎａｌ ｏｆ Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ ｏｆ Ｃｈｉｎｅｓｅ Ｕｎｉｖｅｒｓｉｔｉｅｓ ＮＯ ２、ｂＩ．２５ Ａｐｒ． ２０Ｉ１
文章编号：１００３－９０１５（２０１１）０２－０１９３．０６
疏水缔合聚丙烯酰胺溶解槽内流动特性的数值模拟
谢明辉１，２， 周国忠２ 龙湘犁 ， 虞培清
（１．华东理工大学化学工程联合国家重点实验室，上海２００２３７；
２．浙江长城减速机有限公司，浙江温州３２５０２８）
摘要：将疏水缔合聚丙烯酰胺ＡＰ—Ｐ４溶解过程划分为三种混合状态（搅拌槽中刚加入聚合物颗粒、溶胀刚结束和溶解
完成），并采用计算流体力学方法分别对采用二斜叶桨式搅拌器ＸＪＤ和新型翼型上推式搅拌器ＫＣＸＵ时溶解聚合物
ＡＰ．Ｐ４的三种混合状态的流动进行了数值模拟，获得了两种搅拌器槽内的流场特性和ＸＪＤ、ＫＣＸＵ搅拌器不同状态时
的循环流量和功率消耗。结果表明：除第一种混合状态下的流体流速外，ＫＣＸＵ搅拌槽内的流体流速和循环流量要大
于ＸＪＤ槽内所产生的，说明ＫＣＸＵ搅拌器比ＸＪＤ搅拌器具有更好的溶解均一化及更高的循环速率。搅拌器功率模拟
值与实验数据偏差在１６％以内。上述研究结果对于工业搅拌器的优化具有重要的意义
关键词：混合状态；计算流体力学（ＣＦＤ）；循环流量；搅拌器
中图分类号：ＴＱ０２７．２；ＴＱ０１５．９ 文献标识码：Ａ
Ｎｕｍｅｒｉｃａｌ Ｓｉｍｕｌａｔｉｏｎ ｏｆ Ｆｌｏｗｉｎｇ Ｐｒｏｐｅｒｔｙ ｉｎ Ｈｙｄｒｏｐｈｏｂｉｃａｌｌｙ
Ａｓｓｏｃｉａｔｉｎｇ Ｐｏｌｙｍｅｒ Ｄｉｓｓｏｌｕｔｉｏｎ Ｔａｎｋ
ＸＩＥ Ｍｉｎｇ－ｈｕｉ ， ，ＺＨＯＵ Ｇｕｏ．ｚｈｏｎｇ ，ＬＯＮＧ Ｘｉａｎｇ．１ｉ ，ＹＵ Ｐｅｉ．ｑｉｎｇ
（１．Ｓｔａｔｅ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｅａｓｔ Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，
Ｓｈａｎｇｈａｉ ２００２３７，Ｃｈｉｎａ；２．Ｚｈｅｊｉａｎｇ Ｇｒｅａｔ Ｗａｌｌ Ｒｅｄｕｃｅｒ Ｃｏｍｐａｎｙ，Ｗｅｎｚｈｏｕ ３２５０２８，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｄｉｓｓｏｌｕｔｉｏｎ ｐｒｏｃｅｓｓ Ｏｆ ｈｙｄｒｏｐｈＯｂｉｃａｌｌｙ ａｓｓｏｃｉａｔｉｎｇ ｐｏｌｙａｃｒｙｌａｍｉｄｅ ＡＰ—Ｐ４ ｗａｓ ｄｉｖｉｄｅｄ ｉｎｔｏ ｔｈｒｅｅ
ｍｉｘｉｎｇ ｓｔａｔｅｓ（ｔｈｅ ｓｔａｒｔ ｏｆ ＡＰ・Ｐ４ ｊｕｓｔ ｆｅｅｄｉｎｇ，ｔｈｅ ｅｎｄ ｏｆ ｓｗｅｌｌｉｎｇ，ｔｈｅ ｅｎｄ ｏｆ ｄｉｓｓｏｌｕｔｉｏｎ）．Ｔｈｅ ｆｌｏｗ ｆｉｅｌｄｓ ｏｆ ｔｈｅ
ｔｈｒｅｅ ｓｔａｔｅｓ ｉｎ ｔｈｅ ｄｉｓｓｏｌｕｔｉｏｎ ｔａｎｋ ｗｉｔｈ Ｐｉｔｃｈｅｄ ｂｌａｄｅ ＸＪＤ ａｎｄ ｔｈｅ ｎｅｗ ｈｙｄｒｏｆｏｉｌ ｉｍｐｅｌｌｅｒ ＫＣＸＵ ｗｅｒｅ
ｎｕｍｅｒｉｃａｌｌｙ ｓｉｍｕｌａｔｅｄ ｒｅｓｐｅｃｔｉｖｅｌｙ ｂｙ ｕｓｉｎｇ ｃｏｍｐｕｔａｔｉｏｎａｌ ｆｌｕｉｄ ｄａｎｙｍｉｃｓ（ＣＦＤ）ｍｅｔｈｏｄ．Ｔｈｅ ｆｌｕｉｄ ｖｅｌｏｃｉｔｉｅｓ，
ｃｉｒｃｕｌａｔｉｏｎ ｆｌｏｗ ｒａｔｅｓ ａｎｄ ｓｈａｆｔ ｐｏｗｅｒｓ ｏｆ ｔｈｅ ｔｗｏ ｉｍｐｅｌｌｅｒｓ ｗｅｒｅ ｉｎｖｅｓｔｉｇａｔｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ，ｉｎ ｔｈｒｅｅ
ｄｉｆｌｆｅｒｅｎｔ ｓｔａｔｅｓ ｏｆ ＡＰ—Ｐ４ ｄｉｓｓｏｌｕｔｉｏｎ ｐｒｏｃｅｓｓ．ｔｈｅ ｆｌｕｉｄ ｖｅｌｏｃｉｔｉｅｓ ａｎｄ ｔｈｅ ｃｉｒｃｕｌａｔｉｏｎ ｆｌｏｗ ｒａｔｅｓ ｉｎ ｔｈｅ ｓｔｉｒｒｅｄ ｔａｎｋ
ｗｉｔｈ ＫＣＸＵ ａｒｅ ｓｉｇｎｉｆｉｃａｎｔｌｙ ｇｒｅａｔｅｒ ｔｈａｎ ｔｈａｔ ｉｎ ｓｔｉｒｒｅｄ ｔａｎｋ ｗｉｔｈ ＸＪＤ．ｗｈｉｃｈ ｉｎｄｉｃａｔｅｓ ＫＣＸＵ ｃａｎ ｉｎｃｒｅａｓｅ ｔｈｅ
ｃｉｒｃｕｌａｔｉｎｇ ｒａｔｅ．Ｔｈｅ ｄｅｖｉａｔｉｏｎｓ ｂｅｔｗｅｅｎ ｔｈｅ ｍｅａｓｕｒｅｄ ａｎｄ ｔｈｅ ｓｉｍｕｌａｔｅｄ ｓｈａｆｔ ｐｏｗｅｒｓ ａｒｅ ｗｉｔｈｉｎ １ ６％．Ｔｈｅｓｅ
ｒｅｓｕｌｔｓ ａｒｅ ｏｆ ｓｉｇｎｉｆｉｃａｎｃｅ ｆｏｒ ｔｈｅ ｏｐｔｉｍｉｚａｔｉｏｎ ｏｆ ｔｈｅ ｉｎｄｕｓｔｒｉａｌ ｓｔｉｒｒｅｄ ｔａｎｋｓ．
Ｋｅｙ ｗｏｒｄｓ： ｍｉｘｉｎｇ ｓｔａｔｅ； ｃｏｍｐｕｔａｔｉｏｎａｌ ｆｌｕｉｄ ｄａｎｙｍｉｃｓ（ＣＦＤ）； ｃｉｒｃｕｌａｔｉｏｎ ｆｌｏｗ ｒａｔｅ； ｉｍｐｅｌｌｅｒ
１ 引 言
疏水缔合聚丙烯酰胺ＡＰ．ｐ４［ 由于具有耐温耐盐、高效增黏和较好的抗剪切能力而被用于海上平台
聚合物驱油的驱油剂，但是其在海水中的溶解性较差，溶解时间较长，大大制约海上油田的规模应用。
目前聚合物的溶解和熟化装置采用的是广泛使用的搅拌装置，其对于加速聚合物溶解起着关键的作用。
对于优化聚合物溶解的搅拌装置，可参考的文献较少，如姜斌【 在大庆油田进行了螺带螺杆搅拌器与双
层三叶式搅拌器的抗盐聚合物溶解熟化实验，发现螺杆螺带式搅拌器能够缩短抗盐聚合物的熟化时间。
收稿日期：２０１０．０７．０１；修订日期：２０１０．１０－２８。 作者简介：谢明辉ｆ１９８４－）ｒ男，江西安福人，华东理工大学硕士生ａ通讯联系人：周国忠，Ｅ－ｍａｉｌ：ｚｇｚ＠ａａａｒ ｃｏｍ ｃｎ
高校化学工程学报 ２０１１年４月
谢明辉和周国忠等【３Ｉ４】进行了海上平台配注系统搅拌器优化，得到新型翼型搅拌器向上推操作能够加速聚
合物ＡＰ－Ｐ４的溶解。但是通过实验优化，费时费力，并且难以得到搅拌槽内部的流体流动信息。
搅拌槽内的流场模拟已有不少文献［２，５１。本文尝试对疏水缔合聚合物溶解过程中搅拌槽内流场进行三
维数值模拟，由于疏水缔合聚丙烯酰胺的溶解是经历低黏到较高黏度的过程，故将疏水缔合聚丙烯酰胺
的溶解过程分为三种混合状态（刚刚加入、溶胀结束和溶解完成）的流场进行了模拟，从而获得搅拌器流
场构型和参数（如循环流量、功率消耗等），优化搅拌设备的设计。
２几何模型
２．１物理结构及网格划分
采用平底圆柱形搅拌槽，搅拌槽直径ＤＴ＝０．５８ ｍ，两块挡板，槽内液体高度Ｈ＝０．５ ｍ，搅拌桨为
４５。倾角的二斜叶桨式搅拌器ＸＪＤ和新型翼型上推式搅拌器ＫＣＸＵ，桨叶直径Ｄ＝０．２５ ｍ，离槽底距离ｃ
＝０．２ ｍ，ＸＪＤ叶片宽度Ｗ＝３８ ｍｍ，ＫＣＸＵ叶片宽度ｗ＝１２５ ｍｌＴｌ。搅拌系统的示意图见图１，桨叶形状
见图２。ＸＪＤ搅拌器是目前工业上采用的搅拌器，ＫＣＸＵ新型翼型搅拌器是本项目针对聚合物溶解特性
开发的新型搅拌器。
图１搅拌系统结构示意图 Ｆｉｇ．Ｉ Ｓｋｅｔｃｈ ｏｆｔｈｅ ｓｔｉｒｒｅｄ ｓｙｓｔｅｍ ｃｏｎｆｉｇｕｒａｔｉｏｎ （ａ）ｓｔｉｒｒｅｄ ｔａｎｋ （ｂ）ＸＪＤ ｉｍｐｅｌｌｅｒ （ｃ）ＫＣＸＵ ｉｍｐｅｌｌｅｒ
图２搅拌系统网格划分示意图 Ｆｉｇ．２ Ｇｒｉｄｓ ｆｏｒ ｔｈｅ ｓｔｉｒｒｅｄ ｓｙｓｔｅｍ
取整个槽体进行建模，采用四面体单元进行离散，对槽体静止体系部分，桨叶旋转部分分别划网格，
ＸＪＤ搅拌槽共划分了７２６３７５个左右的网格，ＫＣＸＵ搅拌槽共划分了９３２３０４个左右的网格。为增加计算
的精确度，对桨叶、交界面，近壁区采取网格加密处理。网格划分情况如图２所示。
２．２模拟物系
疏水缔合聚丙烯酰胺ＡＰ．Ｐ４（相关性质：干粉平均分子量ｌ８００万左右；干粉密度１２００ ｋｇ・ｍ－３）将ＡＰ—Ｐ４
的溶解过程分为三种混合状态进行模拟。第一种混合状态就是搅拌槽中刚刚加入聚合物颗粒进行搅拌，
颗粒直径 ＝０．６ ｍｍ，密度 ＝１２００ ｋｇ．ｍ一，固相体积分数 。＝０．５％，液体黏度 ｌ＝１．００３ ｍＰａ・ｓ；第二
种混合状态是溶胀刚结束，一般为聚合物溶解１０ ｍｉｎ左右，胶团直径 ＝２ ｍｍ，Ｐｓ＝ｌ００５ ｋｇ－ｍ～， 。＝
ｌ８．５％， ｌ＝２００ ｍＰａ・ｓ：第三种混合状态是溶解完成，形成均一的聚合物溶液， ＝３０００ ｍＰａ－ｓ，液体密
度为ｐｌ＝１００２ ｋｇ．ｍ一。第一种状态使颗粒在搅拌槽内处于离底悬浮状态，桨叶转速必须高于由Ｚｗｉｅｔｅｒｉｎｇ
公式算出的临界值Ⅳｃ，经计算，桨叶转速Ⅳｃ＝８４ ｒ．ｍｉｎ～。第二种状态桨叶转速应大于Ｎ￣＝５６ ｒ・ｍｉｎ－。。本
文选取ＸＪＤ搅拌器的转速取２０８ ｒ．ｍｉｎ～，ＫＣＸＵ搅拌器的转速１８０ ｒ．ｍｉｎ～，在第一阶段两种搅拌器的功
率消耗大致相当。
３数学模型
聚合物溶解过程的流动模拟分为第一、二种混合状态的多相流模拟和第三种状态的单相流模拟，由
于本文计算的固相浓度分别为０．５％和１８．５％，混合模型和欧拉模型都适用于固相浓度高于１０％【 的情
形。本文对固．液两相流的模拟采用Ｅｕｌｅｒｉａｎ颗粒多相流模型，它认为对固相运动起主要作用的是液相的
湍流运动，计算时假设固液两相间无质量传递，只有动量、能量和热量的交换，其中相间的相互作用通 第２５卷第２期 谢明辉等：疏水缔合聚丙烯酰胺溶解槽内流动特性的数值模拟 ｌ９５
过动量交换项和连续相作用在分散相上的曳力来计算。当固相体积分数不超过２０％时，固．液两相间动
量交换系数 。使用ｗｅｎ．ｙｕ［ 模型
其中曳力系数
对应的雷诺数 ＣＤ ５
ＣＤ＝ ａｔＲｅｓ［１＋０．１５（ ・ ８ ］
Ｒ ： ／－ｔｌ （１）
（２）
（３）
式中 ，１１，＇１分别为固相和液相流体的速度，ｍ．ｓ～； 。，ｏ［１为固相和液相的体积分数。
数值计算采用软件ＦＬＵＥＮＴ６．３，对于第一、二两个混合状态，采用多重参考系法（ＭＦＲ）￣Ｕ Ｅｕｌｅｒｉａｎ
多相流模型对非稳态的固液悬浮过程进行模拟。所有变量均用一阶迎风差分格式进行离散，收敛残差设
为ｌ０＿。，压力速度耦合采用ＳＩＭＰＬＥ算法，悬浮过程的时间步长取为０．００５ ｓ。第三种状态采用Ｌｏｗ—Ｒｅ ｓｔｒｅｓｓ
ｏｍｅｇａ ＲＳＭ模型模拟聚合物溶液的流场，离散方式与第一、二种状态相同。
４数值结果与分析
４．１液相流场结构
以沿搅拌槽轴向的纵截面为研究对象，该截面垂直于挡板所在的截面。通过该截面内的速度矢量，
对不同搅拌器在三种不同的混合状态的流型进行分析。为便于分析截面不同位置的速度大小，将截面分
为４个区：叶轮排出流区（ｊｅｔ ｒｅｇｉｏｎ）、槽底部区（ｂｏｔｔｏｍ ｒｅｇｉｏｎ）、液面区（ｓｕｒｆａｃｅ ｒｅｇｉｏｎ）￣ｌｌ近壁区（ｗａｌｌ ｒｅｇｉｏｎ），
分别取４个区域上的一条线上的速度进行对比分析。下面将对每一种状态进行研究。
图３为物料处于第一种混合状态时，ＸＪＤ搅拌槽内和ＫＣＸＵ搅拌槽内沿轴向纵截面内的速度矢量。
如图３（ａ）所示ＸＪＤ搅拌器向下压操作，从叶轮排出的流体在接近槽底时将分成两部分，一部分加入全槽
主体循环，另一部分在槽底中心形成一个倒锥形小循环区域。这与轴流式叶轮向下压操作的流型吻合Ｌ８】，
四元共聚疏水缔合物HPAE的制备及流变性能
四元共聚疏水缔合物HPAE的制备及流变性能
王磊;郭兴;沈一丁;赖小娟;马少云
【摘 要】以亲水性的丙烯酰胺(AM)、丙烯酸(AA)为主链单体,通过引入一种新型具有两亲结构的非离子疏水单体EDP-10,与功能性抗盐单体2-丙烯酰胺基-2-甲基丙磺酸(AMPS)进行水溶液聚合,制备了一种新型疏水缔合四元共聚物HPAE.确定了最佳合成条件:EDP-10的加量为1.2wt％,采用过硫酸铵/亚硫酸氢钠/水溶性偶氮复合引发体系进行引发,引发剂质量分数(占单体总量)为0.03wt％,pH为7.0～7.5,引发温度为5℃.对疏水单体EDP-10及HPAE进行了红外表征,并对HPAE进行了流变性能评价.黏弹性测试结果表明HPAE具有较好的增稠性能,其溶液存在较强的网络结构,由于缔合原因形成的结构强度所承受的应力范围及频率范围也随着浓度的增大而明显增强,触变性测试结果表明HPAE具有明显的触变性.
【期刊名称】《科学技术与工程》
【年(卷),期】2016(016)025
【总页数】6页(P249-253,260)
【关键词】非离子疏水单体;水溶液聚合;触变性;黏弹性
【作 者】王磊;郭兴;沈一丁;赖小娟;马少云
【作者单位】陕西科技大学化学与化工学院,西安710021;陕西科技大学化学与化工学院,西安710021;陕西科技大学化学与化工学院,西安710021;陕西科技大学化学与化工学院,西安710021;上海荆马化工科技有限公司,上海201600
【正文语种】中 文 【中图分类】TE357.12
疏水缔合共聚物是指在传统的水溶性共聚物的亲水主链上引入少量的疏水基团而得到的一种新型水溶性共聚物[1]。由于疏水基团的引入，分子侧链上的疏水基团相互缔合，使共聚物大分子之间缠结，从而形成一定的物理交联空间网络结构，使其水溶液表现出特殊的流变性能[2]。因此疏水缔合共聚物成为一种性能优异的水溶性共聚物材料，在涂料、药物缓释、油气开采、污水处理等方面具有广阔的应用前景。
反应器内流动场的数值模拟研究
反应器内流动场的数值模拟研究
在化学工程、生物工程等众多领域中，反应器是实现物质转化和能量传递的关键设备。而反应器内的流动场特性对于反应过程的效率、产物的质量和产量等方面都有着至关重要的影响。因此，对反应器内流动场进行深入研究具有重要的理论意义和实际应用价值。
数值模拟作为一种有效的研究手段，能够在不进行实际实验的情况下，预测反应器内流动场的分布情况，为反应器的设计、优化和操作提供重要的参考依据。通过建立合理的数学模型和采用适当的数值计算方法，可以模拟出反应器内流体的速度、压力、温度等物理量的分布，从而揭示流动场的内在规律。
在进行反应器内流动场的数值模拟时，首先需要对反应器的几何结构进行精确的描述。这包括反应器的形状、尺寸、进出口位置等信息。同时，还需要确定流体的物理性质，如密度、粘度等。这些参数的准确性直接影响到数值模拟结果的可靠性。
数学模型的建立是数值模拟的核心环节之一。常见的数学模型包括连续性方程、动量方程和能量方程等。这些方程描述了流体的质量守恒、动量守恒和能量守恒原理。为了更好地模拟实际情况，还需要考虑流体的湍流特性、化学反应等因素。在湍流模拟方面，常用的模型有 kepsilon 模型、雷诺应力模型等。对于涉及化学反应的情况，则需要引入相应的反应动力学方程。 数值计算方法的选择也是至关重要的。有限差分法、有限元法和有限体积法是常用的数值计算方法。有限差分法简单直观，但对于复杂几何形状的适应性较差；有限元法在处理复杂几何形状和边界条件方面具有优势，但计算量较大；有限体积法在守恒性方面表现出色，适用于大多数流体流动问题。在实际应用中，需要根据具体问题的特点选择合适的数值计算方法。
在完成数值模拟计算后，需要对结果进行详细的分析和评估。通过可视化技术，可以直观地展示反应器内流动场的分布情况，如速度矢量图、压力云图等。同时，还可以提取关键位置的物理量数据，进行定量分析。例如，分析进出口的压力差、速度分布的均匀性等。通过与实验数据或理论分析结果进行对比，可以验证数值模拟的准确性，并对模型和计算方法进行改进和优化。
单螺杆挤出机螺槽内混合特性的数值模拟
第４卷第３期 ２００９年３月 中国科技论文在线ＳＣｌＥＮＣＥＰＡＰＥＲ ０ＮＬＩＮＥ Ｖｏ１．４ＮＯ．３ Ｍａｒ ２００９
单螺杆挤出机螺槽内混合特性的数值模拟
宗原，戴干策
（华东理工大学化学工程联合国家重点实验室， 上海２０００３７）
摘要：将单螺杆挤出机简化为三维方腔，利用粒子轨迹跟踪技术和有限元法研究了螺杆转速和螺槽深度对内其混合
特性的影响。研究表明，聚合物在螺槽中的流动形式介于活塞流和全混流之间，其混合机理主要基于剪切作用。相比
于螺杆转速，螺槽的几何构型对螺槽内的混合性能影响较大，但由于物料在单螺杆挤出机中始终沿着单一流线运动，
导致其混合效果不佳。因此，在改进单螺杆挤出机混合特性时，应从增加流体界面取向及延长形变历程考虑。
关键词：高聚物工程；混合特性；有限元数值模拟；单螺杆挤出机
中图分类号：ＴＱ３２０．６６ ３ 文献标识码：Ａ 文章编号：１６７３—７１８０（２００９）０３—０２０７—７
Ｎｕｍｅｒｉｃａｌ ｓｉｍｕｌａｔｉｏｎ ０ｆ ｔｈｅ ｍｉｘｉｎｇ ａｂｉｌｉｔｙ ０ｆ ｔｈｅ ｃｈａｎｎｅｌ
● ‘ ’ Ｊ ■ ｉｎ ａ ｓｉｎｇｌｅ－ｓｃｒｅｗ ｅｘｔｒＵｃｌｅｒ
Ｚ０ＮＧ Ｙｕａｎ．ＤＡＩ Ｇａｎｃｅ
（ＳｔａｔｅＫｅｙＬａｂｏｒａｔｏｒｙｏｆＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇａｔＥａｓｔＣｈｉｎａ ＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ，，Ｓｈａｎｇｈａｉ２００２３７，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｓｉｎｇｌｅ—ｓｃｒｅｗｅｘｔｒｕｄｅｒｉｓ ｓｉｍｐｌｉｆｉｅｄａｓａ ３Ｄ ｒｅｃｔａｎｇｌｅ ｃａｖｉｔｙａｎｄｔｈｅｆｌｏｗｆｉｅｌｄｉｓ ｓｉｍｕｌａｔｅｄｂｙｍｅａｎｓｏｆＦＥＭ
ａｎｄｐａｒｔｉｃｌｅｔｒａｃｉｎｇｔｅｃｈｎｏｌｏｇｙｉｎｏｒｄｅｒｔｏ ｄｅｔｅｒｍｉｎｅｉｔｓｍｅｃｈａｎｉｓｍｏｆｍｉｘｉｎｇａｎｄｅｖａｌｕａｔｅｔｈｅ ｅｆｆｅｃｔｏｆｔｈｅ ｓｃｒｅｗ ｓｐｅｅｄ ａｎｄ
疏水缔合型聚丙烯酰胺(HAPAM)和常规聚丙烯酰胺(HPAM)的增黏机理
疏水缔合型聚丙烯酰胺(HAPAM)和常规聚丙烯酰胺(HPAM)的增黏机理
李美蓉;柳智;曹绪龙;张本艳;张继超;孙方龙
【摘 要】疏水缔合型聚丙烯酰胺(HAPAM)与常规聚丙烯酰胺(HPAM)相比具有显著的高效增黏性、耐盐性和理想的耐温稳定性.通过测定HAPAM溶液的电导率和黏度,得到聚合物的临界胶束质量浓度为450 mg/L.通过红外光谱和核磁共振分析,可知HAPAM侧链含有长的烷基链,并且侧链含有双键,这些构成疏水基团,起到疏水缔合作用.扫描电镜观测结果从形态上直接说明了HAPAM和HPAM的增黏和降黏机理,HPAM溶液的表观黏度主是由非结构黏度ηn构成,HAPAM溶液黏度由非结构黏度ηn和结构黏度ηs共同构成.%Compared with conventional
polyacrylamide ( HPAM), hydrophobically associating polyacrylamide
( HAP AM) has the performance of increasing viscosity, salt tolerance and
temperature stability. By measuring the conductivity and viscosity of the
polymer at its various concentrations, the critical micelle concentration of
HAPAM of 450 mg/L was obtained. By analyzing the results of IR and NMR,
it is confirmed that HAPAM contained long alkyl chains with double bonds,
which constitute the hydrophobic group. By the method of scanning

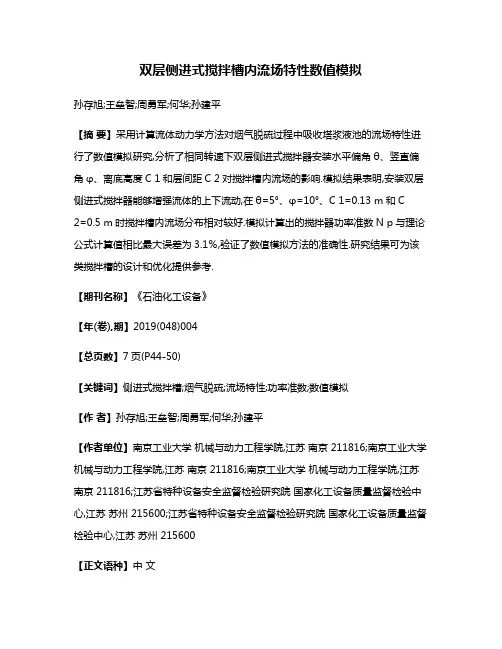

双层侧进式搅拌槽内流场特性数值模拟
