最新分子筛的合成、表征及性能研究
分子筛的合成、表征及性能研究 精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢- 14 -
设计型化学实验
分子筛的合成、表征及性能研究
dd
精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢- 14 - 分子筛的合成、表征及性能研究
分子筛材料，广义上指结构中有规整而均匀的孔道，孔径为分子大小的数量级，它只允许直径比孔径小的分子进入，因此能将混合物中的分子按大小加以筛分；狭义上分子筛是结晶态的硅酸盐或硅铝酸盐，由硅氧四面体或铝氧四面体通过氧桥键相连而形成。
分子筛按骨架元素组成可分为硅铝类分子筛、磷铝类分子筛和骨架杂原子分子筛。按孔道大小划分，小于2 nm称为微孔分子筛，2～50 nm称为介孔分子筛，大于50 nm称为大孔分子筛。按照分子筛中硅铝比的不同，可以分为A
型(1.5～2.0) ，X 型(2.1～3.0)，Y 型(3.1～6.0)，丝光沸石(9～11)，高硅型沸石(如Z S M－5) 等，其通式为：MO.Al2O3.xSiO2.yH2O，其中M代表K、Na、Ca等。商品分子筛常用前缀数码将晶体结构不同的分子筛加以分类,如3A型、4A型、5A型分子筛等。4A型即孔径约为4A；含Na+的A型分子筛记作Na-A,若其中Na+被K+置换,孔径约为3A，即为3A型分子筛；如Na-A中有1/3以上的Na+被Ca2+置换,孔径约为5A，即为5A型分子筛。X型分子筛称为 13X（又称Na-X型）分子筛；用Ca2+交换13X分子筛中的Na+ ，形成孔径为9A的分子筛晶体，称为 10X（又称Ca-X型）分子筛。
A型分子筛结构，类似于NaCl的立方晶系结构，如将NaCl晶格中的Na+和Cl-全部换成β笼，并将相邻的β笼用γ笼联结起来，就会得到A型分子筛的晶体结构；X型和Y型分子筛结构类似于金刚石的密堆立方晶系结构，如以β笼这种结构单元取代金刚石的碳原子结点，且用六方柱笼将相邻的两个β笼联结，就得到了X和Y型分子筛结构；丝光沸石型分子筛结构，没有笼，是层状结构，结精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢- 14 - 构中含有大量的五元环，且成对地连在一起，每对五元环通过氧桥再与另一对联结，联结处形成四元环，这种结构单元的进一步联结，就形成了层状结构；高硅沸石ZSM型分子筛结构，与丝光沸石结构相似，由成对的五元环组成，无笼状腔，只有通道，如ZSM-5有两组交叉的通道，一种为直通的，另一种为“之”字形相互垂直，通道呈椭圆形[1]。
目前，分子筛材料在分离、吸附、离子交换和催化等领域具有广泛应用，各种分子筛也因其结构和性能的不同，被应用到不同的方面。例如沸石分子筛，由于它的高选择性、强酸性等表面活性和规整的孔结构特点，可作为很好的催化材料，因而被广泛应用作炼油工业和石油化工中的催化剂；另外由于它强的吸附能力和离子交换性能，而被广泛应用于污水处理、土壤改良、金属离子的富集与提取等方面。介孔分子筛作为一种新型纳米结构材料，不但具有狭窄的孔径分布、巨大的比表面积，而且它突破了沸石分子筛对反应物分子尺寸在1nm以下的限制，虽然其缺乏离子交换性能，但是在大分子参与的吸附、分离和催化等领域具有重要的应用环境。最近几年来， 随着人们对环保意识的逐渐增强， 采用绿色合成和负载合成方法已成为分子筛合成的重要方向。特别是新型分子筛的合成和应用， 相信在未来的几十年内， 沸石分子筛以及介孔分子筛在工业生产和生活中具有更加广阔的应用前景。因此研究各类分子筛的结构和性能具有深远的意义。本次实验主要研究Na-A、Na-X型分子筛以及介孔分子筛的组成、孔结构、离子交换性能和吸附性能。
1、实验部分[2]
1.1分子筛的合成 精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢- 14 - 1.1.1 Na-A型沸石分子筛
将3.8gNaOH和3.0gNaAlO2置于250mL烧杯中，加入45mL去离子水，在60℃下加热溶解，得到A溶液。称取7.05gNaSiO3.9H2O于250mL烧杯中，加入41mL去离子水，在60℃下加热溶解，得到B溶液。将得到的B溶液在60℃下搅拌加热，分五次将A溶液加入，搅拌至形成胶状稀溶液。然后转移至水热釜中，放置在100℃的烘箱中晶化5小时，取出后水冷至室温，倾去上层清液，抽滤、水洗至中性，转移至表面皿中，在100℃的烘箱中干燥过夜。
1.1.2 Na-X型沸石分子筛
在三角烧瓶中，将11.52gNa2SiO3。9H2O、5.6099gNaAlO2、7.76gNaOH和5.47gKOH溶解于46mL去离子水中。在温度70℃磁力搅拌3小时，然后停止搅拌，将水浴温度调节至95℃，在此温度下静置2小时后停止加热。待烧瓶冷却至室温后抽滤、洗涤至产物为中性，转移至表面皿中，置于100℃的烘箱中干燥过
1.1.3 介孔分子筛MCM-41
以CTAB表面活性剂为模板剂，以TEOS为硅源。在强力搅拌下，先称取CTAB2.43g、NaOH0.48g溶解于60mL去离子水中，然后慢慢滴加11.81gTEOS，继续搅拌2小时后，配制成凝胶，装入反应釜中，于110℃烘箱中晶化处理48小时。取出水冷至室温，抽滤、水洗至中性，转移至表面皿中，在100℃的烘箱中干燥过夜。最后，于空气中，550℃下煅烧6小时，除去表面活性剂CTAB，即得MCM-41介孔分子筛。
1.2物相分析 精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢- 14 - 将获得的Na-A、Na-X型分子筛产物进行X射线衍射分析，得到产物的X射线衍射谱图。将测得的图谱与各种相应分子筛的X射线衍射标准谱图对比，以确定晶化产物是否为相应分子筛及其纯度。
1.3孔结构分析
采用氮气吸附技术测定三种分子筛的比表面积。
1.4沸石分子筛组成分析
1.4.1 水含量测定
将两个干净并灼烧过的坩埚分别称重，在其中分别加入烘干的Na-A型分子筛1.0126g，Na-X型分子筛1.0496g，再分别称重后标号，然后放入马弗炉中，500℃灼烧。待温度降至200℃后，用干净、预热的坩埚钳将坩埚移入干燥器中，冷至室温、称重。
1.4.2 氧化铝含量的测定
准确称取Na-A、Na-X型分子筛试样分别0.1454g、0.1485g置于两个干净的100mL的烧杯中加水少许，将试样润湿，分别加入6mol/L HCl 15mL，在水浴中加热近干。冷却后，加水溶解并过滤，沉淀用水洗涤4次，滤液和洗涤液一并分别收集于两个250mL容量瓶中，并稀释至刻度，摇匀备用。
准确称取0.2193gZnO基准物质于一干净的小烧杯中，取少量水润湿后，滴加6mol/L的HCl使其刚好完全溶解为止，定容到250mL的容量瓶中，得到ZnCl2标准溶液，摇匀后备用。
粗配0.01mol/L的EDTA溶液400ml于试剂瓶中，用移液管吸取EDTA溶液25.00mL置于锥形瓶中，滴加2滴酚酞指示剂，以3mol/L氨水调节溶液呈红色，再以2mol/LHCl调节红色刚退，加入现配置好的HAc-NaAc（1:1）缓冲溶精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢- 14 - 液20mL，然后滴加2滴二甲酚橙指示剂，用上述ZnCl2标准溶液标定EDTA溶液，至溶液由亮黄色变成橙红色，平行滴定三次。
用移液管吸取上述试样溶液25.00mL置于锥形瓶中，然后用另一移液管吸取EDTA标准溶液25.00mL也置于此锥形瓶中，滴加2滴酚酞指示剂，以3mol/L氨水调节溶液呈红色，再以2mol/LHCl调节红色刚退，加入现配置好的HAc-NaAc（1:1）缓冲溶液20mL，煮沸5分钟，冷却后滴加2滴二甲酚橙指示剂，用上述ZnCl2标准溶液回滴，至溶液由亮黄色变成橙红色。记录实验数据，根据EDTA、ZnCl2的浓度和所用的体积，分别计算样品Na-A、Na-X型分子筛中Al2O3的百分含量。
1.5铜离子交换性能测试
分别称取Na-A型、Na-X型、MCM-41型分子筛0.2057g、0.2142g、0.2105g于三个干净的烧杯中，然后分别移取50.00ml现配的Cu（NO3）2溶液于上述三个烧杯中，室温浸泡24小时，观察粉体的颜色变化。
准确称取KIO3基准物质0.8905g，定容到250mL的容量瓶中，摇匀后备用。然后粗配0.1mol/L的Na2S2O3溶液400mL，备用。
移取25.00mL的KIO3标准溶液于一锥形瓶中，加入5mL 6mol/L的硫酸，10ml 0.5mol/L的KI溶液，此时溶液呈深棕色，用上述Na2S2O3溶液滴定至淡黄色，滴加2滴淀粉指示剂，溶液变为深蓝色，再继续滴加Na2S2O3溶液至蓝色消失，平行滴定三次，记录数据，计算得到Na2S2O3溶液的浓度。
移取上述现配的Cu（NO3）2溶液25.00mL于锥形瓶中，加入10ml
0.5mol/L的KI溶液，立即产生大量的白色沉淀，此时溶液呈深棕色，用上述Na2S2O3溶液滴定至淡黄色，滴加滴淀粉指示剂，至溶液变为深蓝色，再继续滴精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢- 14 - 加Na2S2O3溶液至蓝色消失，平行滴定三次，记录数据，计算得到现配的Cu（NO3）2溶液的浓度。
移取上述上层浸泡澄清液25.00mL于锥形瓶中，加入10ml 0.5mol/L的KI溶液，立即产生大量的白色沉淀，此时溶液呈深棕色，用上述Na2S2O3溶液滴定至淡黄色，滴加滴淀粉指示剂，至溶液变为深蓝色，再继续滴加Na2S2O3溶液至蓝色消失，记录数据，计算得到浸泡分子筛后Cu（NO3）2溶液的浓度。
根据实验记录数据计算三种分子筛的铜离子的交换容量。
1.6小分子吸附性能测试
精确称取500℃活化的分子筛（称量纸+分子筛重量为W0）。在空气中暴露过夜后，再次称重（称量纸+分子筛重量为W1），计算三种分子筛的吸水量，并做比较。
1.7大分子吸附性能测试
1.7.1 亚甲基蓝吸收曲线绘制
准确称取0.1101g亚甲基蓝基准物质溶解后，定容到1L的容量瓶中，摇匀后备用。
用吸量管移取上述亚甲基蓝标准溶液3.00mL至50mL的容量瓶中，用蒸馏水定容。然后，用1cm比色皿，以蒸馏水为参比，在550～750nm之间，每隔5nm测一次吸光度。记录数据后绘制A～λ曲线。 从吸收曲线上选择最大吸收波长λmax为测量波长。
1.7.2 亚甲基蓝工作曲线绘制
分别移取亚甲基蓝标准溶液0.5、1、3、5、7mL至5个50mL容量瓶中，均用蒸馏水稀释至刻度，摇匀。用1cm比色皿，以蒸馏水为参比液，在λmax下从
《介孔MCM-41分子筛的制备及其吸附性能的研究》
《介孔MCM-41分子筛的制备及其吸附性能的研究》
一、引言
介孔分子筛是一种具有特定孔道结构和良好吸附性能的新型材料，在催化、吸附、分离等领域具有广泛的应用前景。MCM-41作为介孔分子筛的代表之一，具有高度的有序性、大孔径、大比表面积等优点，使其在诸多领域展现出优秀的性能。本文将重点探讨介孔MCM-41分子筛的制备方法及其吸附性能的研究。
二、MCM-41分子筛的制备
MCM-41分子筛的制备主要包括模板剂的合成、凝胶的制备、水热合成和煅烧等步骤。
1. 模板剂的合成
模板剂是制备MCM-41分子筛的关键原料之一，常用的模板剂有季铵盐类化合物。将季铵盐类化合物与适量的水混合，经过搅拌、沉淀、过滤等步骤，得到模板剂。
2. 凝胶的制备
将一定比例的硅源、模板剂、碱源等原料混合，加入适量的水，经过搅拌、老化等步骤，形成均匀的凝胶。
3. 水热合成
将制备好的凝胶转移至反应釜中，在一定温度和压力下进行水热合成。在此过程中，凝胶中的硅源和模板剂发生反应，形成MCM-41分子筛的前驱体。 4. 煅烧
将水热合成得到的前驱体进行煅烧，以去除模板剂和其它杂质，得到纯净的MCM-41分子筛。
三、MCM-41分子筛的吸附性能研究
MCM-41分子筛具有大孔径、大比表面积和高度有序的孔道结构，使其在吸附领域具有优异的性能。本文将通过实验研究MCM-41分子筛对不同物质的吸附性能。
1. 实验材料与方法
选用不同种类的吸附质，如有机物、无机物等。通过静态吸附实验和动态吸附实验，研究MCM-41分子筛对吸附质的吸附性能。同时，采用扫描电子显微镜、X射线衍射等手段对MCM-41分子筛的形貌和结构进行表征。
2. 实验结果与分析
（1）静态吸附实验结果：MCM-41分子筛对不同种类的吸附质均表现出良好的吸附性能。在一定的温度和浓度条件下，MCM-41分子筛对有机物的吸附量较大，且具有较高的吸附速率。此外，MCM-41分子筛对无机物的吸附性能也较好，能够有效地去除水中的重金属离子等污染物。
Beta分子筛的合成及吸附性能研究
Beta分子筛的合成及吸附性能研究
Beta分子筛由于独特的三维十二元环结构,使其具有适度的酸性、良好的水热稳定性和较好的吸附性能,因此被广泛应用于工业生产且发展前景良好。本文分别研究单模板剂(TEAOH)+晶种法、单/双模板剂法合成Beta分子筛的方法,从中探究出一种产物稳定性高、成本合适、苯吸附量较高的制备条件。
通过X射线衍射(XRD)、傅里叶红外变换光谱(FT-IR)、氮气吸附脱附、扫描电子显微镜(SEM)等表征手段对Beta分子筛进行分析表征。通过测试苯吸附研究Beta分子筛的吸附能力。
主要的研究工作如下:1、单模板剂(TEAOH)+晶种法合成Beta分子筛:研究铝源为拟薄水铝石、偏铝酸钠,硅源分别为硅溶胶、白炭黑、气相二氧化硅时,在160℃晶化24h、28h、30h合成Beta分子筛。铝源为拟薄水铝石所合成的样品:在硅源为白炭黑、气相二氧化硅时产物成功率较高,均为纯相的Beta分子筛。
在硅源为硅溶胶,晶化28h合成的样品出现丝光沸石的杂峰。铝源为偏铝酸钠所合成的样品:在硅源为白炭黑、气相二氧化硅时产物均为纯相的Beta分子筛。
在硅源为硅溶胶,晶化24h合成的样品属于Beta分子筛,但在21.2°的小峰未出现。延长晶化时间,该小峰出现,产物为纯相的Beta分子筛。
根据实验分析可知,硅源为白炭黑、气相二氧化硅时与硅溶胶相比,所合成的产物成功率较高。当铝源为偏铝酸钠制备的样品的比表面积大体高于铝源为拟薄水铝石制备的样品。
因此,选取铝源为偏铝酸钠,硅源为白炭黑、气相二氧化硅制备样品。根据苯吸附量与比表面积数据可知,说明并不是样品的比表面积越大,苯吸附量越大。
苯吸附量与比表面积不呈正相关,与铝源和硅源相关。2、单/双模板剂法合成Beta分子筛:研究单模板剂(TEAOH)与双模板剂(TEAOH+TEABr),硅源分别为气相二氧化硅、硅溶胶、白炭黑,在160℃、170℃、175℃温度下晶化24h合成Beta分子筛。
ZSM-5分子筛膜的合成与性能研究的开题报告
优秀毕业论文开题报告
ZSM-5分子筛膜的合成与性能研究的开题报告
一、研究背景及意义
ZSM-5分子筛是一种重要的催化剂，在石油化工、化学合成、环境保护等领域有广泛的应用。目前，ZSM-5分子筛的制备方法主要有水热法、气相合成法等。其中，水热法制备的ZSM-5分子筛具有晶体形貌规整、孔道结构完善等优点，但是其制备过程中需要高温高压条件，不仅能耗大、设备成本高，而且对环境造成的污染也比较严重。因此，研究低能耗、低污染的ZSM-5分子筛制备方法，对于工业化生产具有重要意义。
ZSM-5分子筛膜作为一种新型的分离材料，在气体分离、液体分离等领域有广泛的应用。目前，ZSM-5分子筛膜的制备方法主要有浸渍法、溶胶-凝胶法等。其中，溶胶-凝胶法制备的ZSM-5分子筛膜具有孔道结构完善、膜层厚度均匀等优点，但是其制备过程中需要使用有机溶剂，不仅对环境造成的污染比较严重，而且会导致膜层中残留有机物，影响膜的性能。因此，研究低污染、高性能的ZSM-5分子筛膜制备方法，对于推广其在工业化生产中的应用具有重要意义。
二、研究内容
本研究拟采用溶胶-凝胶法合成ZSM-5分子筛膜，并研究其制备工艺、微观结构、物理化学性质等方面的性能。具体研究内容如下：
1. 优化ZSM-5分子筛膜的制备工艺，包括溶胶浓度、凝胶时间、热处理温度等参数的优化。
2. 研究ZSM-5分子筛膜的微观结构，包括膜层厚度、晶体结构、孔道结构等方面的性质。
3. 研究ZSM-5分子筛膜的物理化学性质，包括分离性能、热稳定性、酸性等方面的性质。
三、研究方法
本研究将采用溶胶-凝胶法合成ZSM-5分子筛膜，并通过扫描电子显微镜(SEM)、透射电子显微镜(TEM)、X射线衍射(XRD)等手段对其微观结构进行表征，同时采用气相色谱(GC)等手段对其分离性能进行测试，最终通过综合分析，探究其制备工艺、微观结构、物理化学性质等方面的性能。
四、预期成果
ZSM-5分子筛的合成及表征

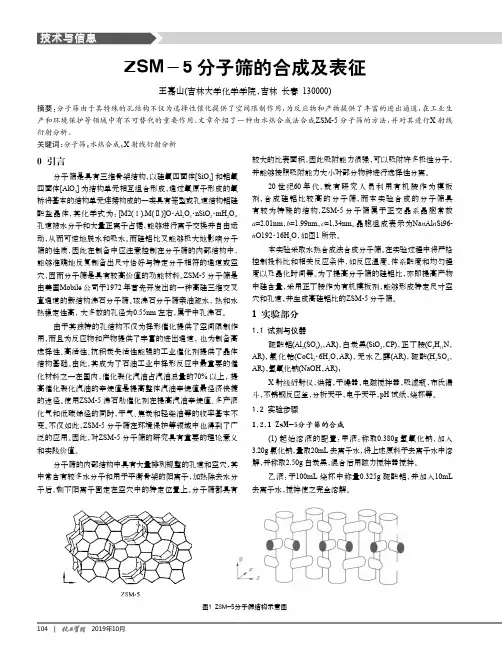

技术与信息104 | 2019年10月较大的比表面积，因此吸附能力很强，可以吸附许多极性分子，并能够按照吸附能力大小对部分物种进行选择性分离。20世纪60年代，就有研究人员利用有机胺作为模板剂，合成硅铝比较高的分子筛，而本实验合成的分子筛具有较为特殊的结构，ZSM-5分子筛属于正交晶系晶胞常数a=2.01nm，b=1.99nm，c=1,34nm。晶胞组成表示为NanAlnSi96-nO192·16H2O，如图1所示。本实验采取水热合成法合成分子筛。在实验过程中将严格控制投料比和相关反应条件，如反应温度、体系酸度和均匀程度以及晶化时间等。为了提高分子筛的硅铝比，亦即提高产物中硅含量，采用正丁胺作为有机模板剂，能够形成特定尺寸空穴和孔道，并生成高硅铝比的ZSM-5分子筛。1 实验部分1.1 试剂与仪器硫酸铝(Al2(SO4)3，AR)，白炭黑(SiO2，CP)，正丁胺(C4H11N，AR)，氯化钴(CoCl2·6H2O，AR)，无水乙醇(AR)，硫酸(H2SO4，AR)，氢氧化钠(NaOH，AR)； X射线衍射仪，烘箱，干燥器，电磁搅拌器，吸滤瓶，布氏漏斗，不锈钢反应釜，分析天平，电子天平，pH试纸，烧杯等。1.2 实验步骤 1.2.1 ZSM-5分子筛的合成 (1) 起始溶液的配置：甲液：称取0.380g氢氧化钠，加入3.20g氯化钠，量取20mL去离子水，将上述原料于去离子水中溶解，并称取2.50g白炭黑，混合后用磁力搅拌器搅拌。乙液：于100mL烧杯中称量0.325g硫酸铝，并加入10mL去离子水，搅拌使之完全溶解。0 引言分子筛是具有三维骨架结构，以硅氧四面体[SiO4]和铝氧四面体[AlO4]为结构单元相互组合形成，通过氧原子形成的氧桥将基本的结构单元连接构成的一类具有笼型或孔道结构铝硅酸盐晶体，其化学式为： [M2(Ⅰ),M(Ⅱ)]O·Al2O3·nSiO2·mH2O。孔道被水分子和大量正离子占据，能够进行离子交换并自由运动，从而可逆地脱水和吸水。而硅铝比又能够极大地影响分子筛的性质，因此在制备中应注意控制在分子筛的内部结构中，能够准确地反复制备出尺寸恰好与特定分子相符的通道或空穴，因而分子筛是具有较高价值的功能材料。ZSM-5分子筛是由美国Mobile公司于1972年首先开发出的一种高硅三维交叉直通道的新结构沸石分子筛。该沸石分子筛亲油疏水， 热和水热稳定性高， 大多数的孔径为0.55nm左右，属于中孔沸石。由于其独特的孔结构不仅为择形催化提供了空间限制作用，而且为反应物和产物提供了丰富的进出通道， 也为制备高选择性、高活性、抗积炭失活性能强的工业催化剂提供了晶体结构基础。由此，其成为了石油工业中择形反应中最重要的催化材料之一在国内，催化裂化汽油占汽油总量的70%以上， 提高催化裂化汽油的辛烷值是提高整体汽油辛烷值最经济快捷的途径。使用ZSM-5沸石助催化剂在提高汽油辛烷值、多产液化气和低碳烯烃的同时，干气、焦炭和轻柴油等的收率基本不变。不仅如此，ZSM-5分子筛在环境保护等领域中也得到了广泛的应用。因此，对ZSM-5分子筛的研究具有重要的理论意义和实践价值。分子筛的内部结构中具有大量排列规整的孔道和空穴，其中常含有较多水分子和用于平衡骨架的阳离子，加热除去水分子后，剩下阳离子固定在空穴中的特定位置上。分子筛都具有ZSM－5分子筛的合成及表征
纳米NaY分子筛复合材料的制备、表征及催化性能[1]
![纳米NaY分子筛复合材料的制备、表征及催化性能[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/9e530f3383c4bb4cf7ecd1fb.webp)
1 纳米NaY分子筛复合材料的制备、表征及催化性能
摘要：本文通过在偏高岭土水热合成NaY分子筛的陈化过程中采用超声波陈化的方法制备出了纳米NaY分子筛复合材料，研究了其物化性质和催化性能，并和常规分子筛的催化性能作了比较。结果表明，用这种方法合成出来的分子筛，颗粒大小为100nm左右，结晶度80.12%，硅铝比5.12；和常规分子筛复合材料相比，纳米分子筛复合材料具有较大的比表面积和中孔体积，热稳定性和水热稳定性优于常规分子筛；并且具有较高的微分活性，较高的汽油产率，积炭少，因而具有很好的工业应用前景。
关键词：纳米NaY分子筛，制备，表征，催化性能
分类号: TQ424.25
自从上世纪50年代末，Milton和Breck成功地合成出NaY分子筛，并作为裂化催化剂的主要活性组分，用于石油炼制的催化裂化工艺过程（FCC）以来，NaY分子筛的合成研究一直持续不断。目前工业生产主要采用溶胶凝胶法，也就是采用硅溶胶或水玻璃作原料来进行合成，合成出来的分子筛粒径一般在微米级。随着科技的发展，工业上对催化剂提出了越来越高的要求，不但要求有尽可能多的表面活性中心，抗中毒，少积碳，而且要求有更高的专一选择性，纳米NaY分子筛的研究由此展开。目前对用溶胶凝胶法合成纳米NaY分子筛有较多的文献报道，降低分子筛直径的主要手段有：加入晶种或导向剂[1]，改变合成的工艺条件，主要是指改变合成温度、剪切速率、加料順序[2-3]，提高合成体系的碱度[4]，添加稀土、葡萄糖和淀粉[5]，添加表面活性剂和有机溶剂[6-7]等。这些方法普遍存在以下问题：纳米NaY型分子筛由于颗粒细，过滤困难，其热稳定性和水热稳定性较差。因此利用偏高岭土为原料，采用原位晶化法在偏高岭土上直接生成纳米分子筛复合材料是一个重要的研究方向。大连物化所的许名灿等[8]通过原位晶化，在偏高岭土微球上合成出纳米NaY分子筛复合材料，其方法是在晶化时加入柠檬酸钠。王博等[9]采用大分子淀粉作为模板剂，合成出粒径为40nm的NaY分子筛复合材料。因为这两种方法在合成过程中都采用有机试剂，所以后处理比较麻烦。
MCM-41 分子筛的合成与表征
不同酸浓度MCM-41分子筛的合成与表征
摘要: 用C16TMABr表面活性剂作为模板，采用TEOS硅源水解法合成MCM-41介孔分子筛。分别对在碱性环境、以及高、中、低、三种不同酸浓度的条件下合成的MCM-41分子筛使用TG/DTA、红外光谱、低温N2吸附等测试手段对其进行表征。结果表明：四种条件下均能合成MCM-41 分子筛，机离子浓度、反应温度和煅烧等对MCM-41分子筛的介孔孔径有重要影响，而pH 值则影响MCM-41的热稳定性。
关键字： MCM-41；分子筛；合成；低温N2吸附；红外光谱
无机多孔材料因具有较大的比表面积和吸附容量，而被广泛应用与催化和吸附载体中。按孔径大小来分，多孔材料可分为微孔、介孔和大孔材料。近年来出现了一类新型的有序介孔氧化硅材料M41S。其显著的特点是具有规则排列、大小均匀的纳米孔道结构及高的比表面积和大的吸附容量，在催化、吸附与分离、纳米材料组装及生物化学等众多领域有广泛的应用前景。而在新型的介孔氧化硅中，MCM-41分子筛是最具代表性的一种。MCM-41 是具有六方规则排列的一维孔道结构，孔径大小均匀，在一定范围内可连续调节，具有高的热稳定性。它是利用分子自组织的方法得到的介孔固体物质【1-6】，其有序排列的较大孔径（1.5—10nm），将沸石分子筛的规则孔径以微孔范围拓展到介孔领域。这对于在沸石分子筛难以完成的大分子催化、吸附与分离等过程，无疑展示了广阔的前景，在小尺寸效应、表面效应及量子效应等方面也提供了物质基础。
本文通过以十六烷基三甲基溴化氨(C16TMABr)为表面活性剂,在三种不同酸浓度下合成MCM-41分子筛,并研究了对MCM-41分子筛结构性能的影响。
一、试验方法
1、MCM-41 分子筛的合成
酸性合成：将HCl加入持续搅拌的C16TMBr的水溶液中，搅拌15min,然后将TEOS逐滴滴入不断搅拌的混合溶液中。滴定完成后再继续搅拌2h,置于装有聚四氟乙烯内衬的反应釜中110℃水热处理48h。反应物的摩尔配比为C16TMABr：TEOS：HCl：H2O =0.12：1：9：130。其后面补水量分别为29.9532g，32.7947g，34.9159g。
磷酸铝分子筛AlPO_4_12的合成与性能研究
© 1994-2009 China Academic Journal Electronic Publishing House. All rights reserved. 第14卷第4期分 子 催 化Vol.14,No.4 2000年8月JOURNALOFMOLECULARCATALYSIS(CHINA)Aug. 2000
文章编号:100123555(2000)0420285204
磷酸铝分子筛AlPO4-12的合成与性能研究
赵振华,赵瑞兰(湖南师范大学 化学系,长沙410081)
摘 要:用乙二胺作模板剂,在水热体系中合成了磷酸铝分子筛AlPO4212.考察了反应混合物的初始pH值和乙二胺用量对产物结晶相的影响.产品的化学组成与文献值吻合.用XRD、SEM、IR、DTA、化学分析和吸附等方法,对样品进行了表征及物化性能的研究.用丙酸与正丁醇的酯化为典型反应,考察了AlPO4212分子筛的催化性能.实验结果表明,AlPO4212具有良好的吸附性能、很高的热稳定性(骨架倒塌温度为997.6℃)和较好的酯化活性.关 键 词:磷酸铝分子筛;AlPO4212;合成;晶化;表征中图分类号:O643.32 文献标识码:A
磷酸铝系列分子筛AlPO42n是美国联合碳化
物公司首先报道的[1,2].磷酸铝分子筛具有优良的热稳定性和独特的吸附性能,可用作吸附剂、催化
剂或催化剂载体等,这类分子筛的合成开拓了分子
筛材料的一个新领域.AlPO4212是AlPO4系列分
子筛中的一员.专利[1]公布了其合成方法,而且已
报道[3]用XRD、IR等手段对AlPO425和SAPO25分子筛的表征及异构化性能研究,但对AlPO4212分子筛的晶体形貌、吸附特性及热稳定性等性能的
研究,至今尚未见报道.我们用与专利不同的方法
(比如加料顺序、成胶及晶化条件等)及不同的铝源合成了纯的磷酸铝分子筛AlPO4212,考察了合成
mww型沸石分子筛的合成及其应用研究
mww型沸石分子筛的合成及其应用研究
mww型沸石分子筛是一种具有许多应用潜力的重要材料，其合成和应用研究引起了广泛关注。本文将从合成方法、性质特点和应用领域三个方面进行详细介绍，并提供指导意义。
首先，让我们看看mww型沸石分子筛的合成方法。mww型沸石是一种具有大孔径和中孔径的纳米材料，其合成过程相对复杂。一般来说，主要有两种方法来合成mww型沸石分子筛：水热合成和气体烧结合成。水热合成是最常用的方法，通过在高温高压条件下将硅酸盐和氧化铝等原料溶解在碱性溶液中，再经过水热反应，形成mww型沸石分子筛的晶体。气体烧结合成方法则是将硅酸盐和有机模板剂进行混合，再通过高温高压条件下的烧结过程合成mww型沸石分子筛。
其次，我们来了解一下mww型沸石分子筛的性质特点。mww型沸石具有大的比表面积、丰富的孔结构和良好的热稳定性。其特殊的孔结构和孔径使其能够吸附分子，具有优异的分离和催化性能。此外，mww型沸石还具有良好的酸碱性质，可以用于吸附有机物和催化反应。
最后，让我们了解一下mww型沸石分子筛的应用研究。由于其独特的结构和性质，mww型沸石在吸附、分离和催化领域具有广泛应用。在环境领域，mww型沸石可以用于废水处理和气体吸附，通过吸附和分离，将有害物质从废水和废气中去除。在化工领域，mww型沸石可作为催化剂用于有机合成反应和汽油裂化，提高反应效率和产率。此外，mww型沸石还可以用于生命科学领域的药物传递和生物催化。 综上所述，mww型沸石分子筛是一种重要的纳米材料，其合成和应用研究具有重要意义。我们应通过水热合成和气体烧结合成方法获得mww型沸石，了解其性质特点和应用领域。进一步的研究和应用将有助于开发出更多的高效分离和催化材料，推进科学技术的发展和应用。
【论文】MCM-22MCM-41复合分子筛的合成与表征
MCM-22/MCM-41复合分子筛的合成与表征
I 摘 要
MCM-22分子筛是一种常用的烃类转化反应微孔催化剂，MCM-41分子筛是一种
新型、孔径可调的介孔材料。本文在前人实验基础上继续探索研究复合
MCM-22/MCM-41微孔－介孔复合分子筛的合成方法。采用纳米组装法合成
MCM-22/MCM-41复合分子筛，主要考察了纳米组装法晶化条件，即第一次晶化时间、
第二次晶化时间、pH值、模版剂等因素对合成产物的影响，确定较好的条件以得
到重复性好的MCM-22/ MCM-41复合分子筛。
微孔-介孔MCM-22/MCM-41复合分子最佳的合成条件如下：原料的老化时间为
7h；第一步控制合成MCM-22纳米簇微孔相的晶化时间为5.5d，晶化温度为150℃；
第二步合成MCM-41介孔相的晶化时间为3.5d，晶化温度为105℃ pH值为10.5，
加入十六烷基三甲基溴化铵（CTAB）模板剂用量为2g。
通过XRD和SEM的表征结果可以看出，合成产物在XRD的大角度衍射图中出现
了MCM-22特征衍射峰，小角度衍射图中出现MCM-41的特征衍射峰，SEM图中发现
MCM-22纳米簇前趋体和短程有序的MCM-22/MCM-41复合分子筛，表明短程有序
MCM-22/MCM-41复合分子筛已经形成。
关键词： MCM-22/MCM-41复合分子筛；纳米组装法；条件考察；合成表征
MCM-22/MCM-41复合分子筛的合成与表征
II
Abstract
The MCM-22 zeolite is a kind of widely used porous catalyst in hydrocarbon
transfer reaction. The MCM-41 molecular sieve is a new type mesoporous molecular
sieve with adjustable pore diameter. The synthesis method of MCM-22/MCM-41
《不同体系下ZSM-5分子筛的合成及其催化性能研究》
《不同体系下ZSM-5分子筛的合成及其催化性能研究》
一、引言
ZSM-5分子筛作为一种重要的工业催化剂，在石油化工、精细化工等领域具有广泛的应用。其独特的孔道结构和良好的催化性能，使其在众多化学反应中发挥着关键作用。随着科技的发展，不同体系下的ZSM-5分子筛合成技术逐渐成为研究的热点。本文将重点探讨不同体系下ZSM-5分子筛的合成方法及其催化性能的研究。
二、ZSM-5分子筛的合成
2.1 传统水热合成法
传统水热合成法是制备ZSM-5分子筛的经典方法。该方法通过控制反应温度、时间、碱度等条件，使硅源和铝源在碱性溶液中发生反应，生成ZSM-5分子筛。该方法工艺成熟，但合成周期较长，且对设备要求较高。
2.2 干胶法
干胶法是一种新型的ZSM-5分子筛合成方法。该方法将硅源、铝源等原料混合均匀后，在无水条件下进行反应，生成干胶体。随后将干胶体进行焙烧、酸洗等处理，得到ZSM-5分子筛。干胶法具有合成周期短、设备简单等优点。
2.3 溶胶凝胶法 溶胶凝胶法是通过将原料溶解在溶剂中，形成溶胶，再通过凝胶化、老化、焙烧等过程制备ZSM-5分子筛。该方法具有原料利用率高、产物纯度高等优点，成为当前研究的热点。
三、不同体系下ZSM-5分子筛的催化性能研究
3.1 酸性催化反应
ZSM-5分子筛在酸性催化反应中具有优异的性能，如烃类裂解、烷基化等反应。不同体系下合成的ZSM-5分子筛在酸性催化反应中的性能存在差异。例如，在水热合成体系中制备的ZSM-5分子筛具有较好的热稳定性和酸性，适用于高温、高酸度的反应环境；而在干胶法体系中制备的ZSM-5分子筛则具有较高的比表面积和孔容，有利于反应物的扩散和吸附。
3.2 芳构化反应
芳构化反应是ZSM-5分子筛催化的重要反应之一。不同体系下合成的ZSM-5分子筛在芳构化反应中的性能也具有差异。研究表明，溶胶凝胶法合成的ZSM-5分子筛具有较高的芳构化活性，且产物的选择性较好。这主要得益于其较高的比表面积和孔容，以及较好的酸性性能。
