基于GSM技术的汽车防盗控制系统
基于GSM技术的汽车防盗控制系统
摘 要：本文介绍了基于GSM技术的密保卡（类似于网银密保卡）控制发动机系统。并且GSM智能控制系统可以在跨地域以及跨国家对电机的监控，提高了用户的时间利用率。同时增加密保卡及密码服务，保证了安全权限。远程控制可以对发动机实时控制。当要打开发动机转动，则需要向控制板发送指令，控制板收到指令后会返回密保卡上的密码坐标，用户可以根据自己手上的密保卡输入坐标对应的密码发送给控制板就可以启动汽车发动机。
关键字：GSM 远程智能控制 密保卡 发动机
1 前言
随着科学技术的发展和时代的进步，人们越来越关注无线通信技术，其应用范围也越来越广。GSM（Globa1 system for Mobile
communications）技术是基于时分多址技术和频分多址技术的通信网络体系，属于第二代通信技术。
利用GSM网络作为无线智能监控系统的信息传输平台其原理简单，安全保密性高，又不需要组建专用网络和维护网络, 加上GSM网络覆盖面广与传统的监控系统相比有着其独特的优势是一种很有效的方法。本文是基于手机模块的远程和密保卡控制电机系统设计，满足了人们对电机的控制，利用现有的GSM网络，以短消息的形式远程控制的方式实现启动电机。 2系统总体设计
系统硬件框图如图1所示，本设计采用stc89c52作为控制器，整合了一些外围模块，构成了最小系统，完成了远程防控制等功能。
（1）GSM通讯模块：在本方案中作为用户远程控制的通道，负责信息的接收与传送；（2）控制子系统：负责各开启电机；
（3）液晶显示模块：显示模块工作状态及数据，主要用于测试系统和安装系统以及演示时使用；
2.1 STC89C52单片机
STC89C52是一种低功耗、高性能CMOS 8位微控制器，具有8K的在系统可编程闪烁存储器。使用ST公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。片上flash允许程序存储器在线可编程，也适于常规编程器。在单芯片上，拥有灵巧的8位CPU和在系统上可编程闪烁存储单元，使得STC89C52为众多嵌入式控制应用系统提供灵活、有效的解决方案。
2.2 1602字符型LCD
字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。我们以1602LCD字符型液晶显示器为例。1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，1602LCD主要技术参数：显示容量:16×2个字符，芯片工作电压:4.5—5.5V，工作电流:2.0mA(5.0V)，模块最佳工作电压:5.0V，字符尺寸:2.95×4.35(W×H)mm。
3 程序流程
在主程序中，初始化过程分模块进行，增加了程序的可读性，而且便于分块调试，缩短了调试周期。考虑到LCD、UART对时序的要求，在时钟初始化部分对系统的默认时钟进行了调整，开启了T0定时器，调整了分频因子，使整个系统能协调工作。
当初始化完成后，程序进入一个无限循环，循环体内容如下：首先判断是否接收到相关指令短信，若接收到打开电机的指令，则控制板会随机发送两个密码对应的坐标到手机上，用户根据返回的坐标信息在90秒内填写对应的密码发送至控制板，控制板经判断密码的正确性，若正确则打开电机，若错误则会返回错误信息。
4 串口中断服务子程序
GSM通讯是整个系统的核心，是本系统与外界进行数据交换的核心。在本设计中，发送和接收数据均使用了中断服务，发送中断采用设置标志位的方式解决数据发送的相关问题。接收中断将数据拷贝到预设的数据存储区，同时判断接收到的数据是否为有新短信到达通知，如果有则将短信达到标志位置1，没有则标志位置0，在主程序中，通过判断标志位就可以执行是否读取短信，缩短了因为没有短信而读取数据带来的时间浪费。
5 GSM模块初始化子程序
在本设计中，由于GSM模块是本系统的核心，GSM模块不能正常工作，则系统不能正常工作，因此，GSM的初始化采用了循环程序设计，只有每条命令都正常执行后，方可进行下一条命令的发送。
6 主循环子程序
在本设计中，引入了各类标志位，包括系统工作标志位（密保卡安全子系统标志位、电机状态标志位），这使得函数的调用更加独立化，简洁化。另外为了安全性及可靠性，本系统采用类似于网银密保卡控制系统，密保卡如图2所示。
如：发送指令“on”至控制板请求打开电机，控制板接收、分析短信后随即发送两个密码坐标（例如“D6F3”）至你手机，当接收到改信息时，我们需要输入坐标对应的密码（84474）发送至控制板，此时控制板会判断密码的正确性做出相应的操作。
7短信读取程序流程
短信读取包括两步。首先，读取短信内容，分析其中是否有合法，如果合法则进行下一步判断。 第二步为判断是何命令，如果命令与预设的命令相同，则执行相应代码，命令包括：设置报警短信接收方号码1，设置报警短信接收方号码，如何将根据指令和运行状态会返回相应信息到手机。
8 结束语
实现自主创新是我国高等教育改革和发展的重要目标。广东工业大学华立学院注重科技创新，打造实践平台，为我们提供了大学生创新创业的就业平台，培养学生创新能力和实践能力，让学生得到了学以致用，把自己学到的知识通过这个平台表现出来。这种开放式教学，引导和激发了学生的积极性，使学生的兴趣更浓，能力提高更快，这也是该校学生就业率高的原因。学生科技竞赛作为该校创新教育实践的重要形式，为创新应用型人才的培养起到了极为重要的作用。
参考文献
[1] 谭浩强.C程序设计[M].北京:清华大学出版社,2005.
[2] 唐露新.基于GSM无线MODEM的计算机远程监控系统[J]，广东工业大学学报，2004.9，P3-P4.
[3] 程媛.基于GSM短消息的电能量采集系统[J]，微型机与应用，2004.6，P25-P27.
[4]《The?C?Programming?Languageby?Brian?W.?Kernighan?and Dennis?M.?Ritchie.，Pubilished?by?Prentice-Hall?in?1988.
[5]马忠梅，张凯等.单片机的C语言应用程序设计(第四版) [M].北京航空航天大学出版社.
基于GSM的配电变压器防盗系统设计与实现
Ｖ０１．３２№ｌ Ｆｅｂ．２００８ 湖 北 电 力 箜 鲞箜 塑 ２００８年２月
基于ＧＳＭ的配电变压器防盗系统设计与实现
陶伶俐 ，上官甲天 ，谢杰 ，吴剑波
（１．武汉大学电气工程学院，湖北武汉４３００７２；２．武汉大学水电管理中心，湖北武汉４３００７２；
３．国网运行公司宜昌超高压管理处，湖北宜昌４４３００２）
［摘 要］ 介绍一种低压配电变压器综合报警系统，利用先进的ＧＳＭ技术作为传输方式，并考虑
了系统的停电状态，真正实现对低压配电变压器的实时监测和预警。实践证明该方法简单、可靠，实时
性高，有利于低压配电系统的防盗。
［关键词］ 配电变压器；ＧＳＭ；停电监测
［中图分类号］ＴＭ４２１ ［文献标识码］Ａ ［文章编号］１００６．３９８６Ｉ２００８）０１－００２３－０３
Ｄｅｓｉｇｎ ａｎｄ Ｒｅａｌｉｚａｔｉｏｎ ｏｆ Ｄｉｓｔｒｉｂｕｔｉｏｎ Ｔｒａｎｓｆｏｒｍｅｒ Ｇｕａｒｄ Ａｇａｉｎｓｔ
Ｔｈｅｒ Ｓｙｓｔｅｍｓ Ｂａｓｅｄ ｏｎ ＧＳＭ Ｎｅｔｗｏｒｋ
ＴＡＯ Ｌｉｎｇ．１ｉ。，ＳＨＡＮＧＧＵＡＮ Ｊｉａ．ｔｉａｎ。，ＸＩＥ Ｊｉｅ ，ＷＵ Ｊｉａｎ．ｂｏ’
（１．Ｅｎｇｉｎｅｅｒｉｎｇ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｗｕｈａｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｗｕｈａｎ ４３００７２，Ｃｈｉｎａ； ２．Ｈｙｄｒｏｐｏｗｅｒ Ｍａｎａｇｅｍｅｎｔ Ｃｅｎｔｅｒ ｏｆ Ｗｕｈａｎ Ｕｎｉｖｅｒｓｉｔｙ。Ｗｕｈａｎ ４３００７２，Ｃｈｉｎａ； ３．Ｙ￣ｈａｎｇ ｒｕｎｎｉｎｇ ＥＨＶ Ｍａｎａｇｅｍｅｎｔ Ｓｅｒｖｉｃｅ ｏｆ Ｓｔａｔｅ Ｇｒｉｄ Ｃｏｒｐｏｒａｔｉｏｎ，Ｙｉｃｈａｎｇ ４４３００２，Ｃｈｉｎａ）
［Ａｂｓｔｒａｃｔ］Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ａ ｋｉｎｄ ｏｆ ｌｏｗ－ｖｏｌｔａｇｅ ｄｉｓｔｒｉｂｕｔｉｏｎ ｔｒａｎｓｆｏｒｍｅｒ ｉｎｔｅｇｒａｔｅｄ ａｌａｒｍ ｓｙｓｔｅｍ．Ｉｔ Ｕ－
智能电动车防盗报警系统研究
智能电动车防盗报警系统研究
摘要：智能电动车防盗报警系统是一种新型的电子技术在智能电动车上应用，它能够通过对外界环境变化进行识别和判断来控制智能电动车中的各种设备。传统的智能电动车防盗产品,功能单一,技术落后,虽也具备声光报警功能,但防盗功能有限,特别是车主远离后,或者智能电动车停放位置无人时,声光报警功能显得非常的无力,这时就需要一种具有多功能、远程监控报警防盗系统的设计。本文设计的智能电动车防盗报警系统主要功能就是利用GPS技术和GSM网络通信技术提供一种移动远程智能电动车防盗报警系统。
关键词：智能电动车；防盗报警系统；设计分析
智能电动车防盗报警系统是通过STM32单片机作为控制端，震动传感器检测到异常，通过远程通信子系统把智能电动车的报警信息用短信的形式通知车主，车主收到短信回复相应短信内容，系统收到短信读取并解析，然后采取熄火、远程控制门锁等相应的措施，从而实现对被盗智能电动车移动的限制；再通过GSM网络将电动车的位置通过显示屏显示出经纬度的一种GPS跟踪定位设备。
一、智能电动车防盗报警系统设计
本设计使用STM32F103C8T6单片机为控制核心的定位防盗系统，且用户手机可以通过发送短信对智能电动车进行远程控制。设计使用到了STM32F103C8T6单片机、传感器技术、GPS定位技术、GSM无线通信网络技术来完成。
（一）系统的整体方案设计
实现系统的总体方案如图1所示。
图一
1.主控系统
主控系统选用STM32单片机中的STM32F103C8T6为处理器，STM32F103C8T6有48个IO口，内置64K字节的闪存存储空间，具有USB、CAN端口，以及7个定时器、2个模数转换器、9个通信端口，运行频率高达72MHz，因此处理能力很快，拥有周期乘法、硬件除法的存在，因此跑指令功能特别强。同时主控系统上自带有复位功能，可进行上电、断电复位功能。有电压检测器，该检测器可以通过软件编写程序来控制。
基于GSM的家庭无线防盗报警系统
夔 皇壹堑 ２０１３年第２０卷第５期 技术研发
基于ＧＳＭ的家庭无线防盗报警系统 刘婷婷，杨文铂 （河南工业职业技术学院，河南南阳４７３０００） 摘要：针对传统的电子安防系统非智能，局域化等缺点，设计了智能化、集成化的基于ＧＳＭ短信模块的新型家庭无线 防盗报警系统。解决了传统系统的隐患，让家庭防盗更及时、可靠。借助最成熟的ＧＳＭ移动网络，直接把报警信息反 映到用户的手机屏幕上。它采用主动式外传感器进行检测，变有形的传统防盗网为无形，给火灾时的逃生提供方便。 并配备烟雾和燃气泄漏传感器，实现防火、防燃气泄漏的作用。 关键词：ＧＳＭ；防盗报警；主动式外传感器；烟雾传感器；燃气泄漏传感器；铁电存储器 ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６—８５５４．２０１３．０５．０１１ １ 系统概述 目前传统的机械式（防盗网、防盗窗）安防系统在实际使 用中暴露了很多隐患，例如：为其他没有安防盗窗的相近楼层 形成被盗隐患、发生火灾时不易逃生等。 随着电子技术的飞速发展，报警系统已从原来的简单化、 局部化向智能化、集成化发展。而各种防盗报警系统之间的 主要区别在于如何让分机与主机、分机与用户之间进行通讯。 目前市场上常见的防盗报警系统的通信方式有固定电话拨 号、以太网、集群系统等等。但它们有各自的缺点： 固定电话拨号容易被盗贼在人室抢劫前切断电话线或恶 意占线，使其在关键时刻失灵； 以太网同样面临着线路被切断的隐患，且不易普及； 集群系统功耗很大，网络架设和维护费用很高，而且需要 购买固定的频点。 针对以上通信方式的优、缺点，笔者设计了基于ＧＳＭ短信 模块的家庭无线防盗报警系统。此系统可解决这些隐患，让 家庭防盗更及时、使用更方便。它不再依赖有线电话执行报 警，而是借助最可靠、最成熟的ＧＳＭ移动网络，以最直观的中 文短消息或电话形式，直接把报警地点的情况反映到用户的 手机屏幕上。它采用主动式红外传感器进行检测，变有形的 传统防盗网防盗窗为无形，给火灾时的逃生提供方便。并配 备烟雾传感器和燃气泄漏传感器，达到防火、防燃气泄漏的作 用。 本文介绍了用ＡＴ８９Ｓ５２单片机实现的基于ＧＳＭ短信模块 的家庭防盗报警系统，以及ＡＴ８９Ｓ５２单片机的功能特点、ＧＳＭ 短信模块工作原理、传感器工作原理。 ２系统构成 ．．．．．．．．．．．．．Ｌ — 巫卜 Ｍ — 卜 高 —匡匝 Ｕ 一一 一 图１系统构成框图 系统主要由６个子系统构成，分别是：ＭＣＵ信息处理子系 统、传感器子系统、ＧＳＭ子系统、遥控布、撤防子系统和后备电 源系统。各个子系统由ＭＣＵ信息处理系统进行功能的融合， 实现集总控制。（图１） 系统由传感器子系统实现对家居的环境检测功能，传感 器子系统由红外传感器、气体传感器和烟雾传感器采集家居 环境状态，检测出入侵、瓦斯气体泄露和火灾等情况；由ＧＳＭ 子系统实现报警信息的实时发送，系统的报警信息通过微控 制器进行分析和处理后通过ＧＳＭ模块发送至用户手机；系统 设计有遥控布、撤防的控制子系统，用户有权限通过专用的遥 控模块，激活和撤消系统的防备状态，以实现用户到家之后， 解除系统防卫，上班出门则加上防卫；此外还设计有后备电源 系统，以防止在停电及供电线路被人为切断之后的失控状况。 ３子系统设计 ３．１传感器子系统 要实现防盗、防火、防燃气泄漏，相应的传感器是必不可 少的，而无论是哪种传感器，其最终输出的都是开关量。 ３．１．１红外传感器 对于防盗传感器，本系统采用主动式红外对射传感器，它 相对于传统的被动式热释红外传感器有以下优点： １）主动式对射红外传感器安装于门窗及一切需要设防的 位置，采用多光束综合判断，当有一定体积的障碍物遮挡时， 才被触发，极大地降低了传感器的误报。 ２）由于其安装在门窗等位置，使夜间主人的正常活动不 受限制，这给用户提供了极大的夜间布防的可能。 ３．１．２烟雾传感器 本设计选用离子式烟雾传感器，离子式烟雾传感器是一 种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防 报警系统中，性能远优于气敏电阻类的火灾报警器。 ３．１．３气体泄漏传感器 气体传感器可分为原电池式、可控电位电解式、电量式和 离子电极式四种类型。本设计选用可控电位电解式传感器气 体传感器。它是通过测量电解时流过的电流来检测气体的体 积分数，除了能检测ＣＯ，ＮＯ，ＮＯ２，Ｏ２，ｓＯ２等气体外，还能检测
基于GPS、GIS、GSM技术的监控系统的设计和实现
第３４卷（２ｏｏ６）第２期 计算机与数字工程 ８７
基于ＧＰＳ、ＧＩＳ、ＧＳＭ技术的监控系统
的设计和实现
段红清 （武汉数字工程研究所武汉４３００７４）
摘 要：结合基于ＧＰＳ、ＧＩＳ、ＧＳＭ技术的监控系统的工作原理，提出了监控系统的设计方案框架，主要讨论了监控终 端、监控中心软件的设计和实现。 关键词：ＧＰＳ ＧＩＳ ＧＳＭ监控系统 中图分类号：ＴＰ２７３
Ｄｅｓｉｇｎ ａｎｄ Ｉｍｐｌｅｍｅｎｔａｔｉｏｎ ｏｆ Ｓｕｐｅｒｖｉｓｉｏｎ ａｎｄ Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍ Ｂａｓｅｄ ｏｎ ＧＰＳ，ＧＩＳ，ＧＳＭ
．Ｄｕａｎ Ｈｏｎｇｑｉｎｇ （Ｗｔｄｍｎ Ｄｉｇｉｔａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｉｎｓｔｉｔｕｔｅ，Ｗｕｈａｎ ４３００７４）
Ａｂｓｔｒａｃｔ．Ｔｈｉｓ ｐａｐｅｒ ｄｉｓｃｕｓｓｅｓ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ ｓｕｐｅｒｖｉｓｉｏｎ ａｎｄ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｂａｓｅｄ ｏｎ ＧＰＳ、ＧＩＳ、ＧＳＭ，ｐｕｔｓ ｆｏｒｗａｒｄ ｉｔｓ ｄｅｓｉｇｎ ｉｄｅａ， ｅｘｐａｔｉａｔｅｓ ｔｈｅ ｄｅｓｉｇｎ ａｎｄ ｉｍｐｌｅｍｅｎｔａｔｉｏｎ ｏｆ ｍｏｎｉｔｏｒ ｔｅｒｍｉｎａｌ，ａｎｄ ｍｏｎｉｔｏｒ ｓｏｆｔｗａｒｅ． Ｋｅｙ ｗｏｒｄｓ：ＧＰＳ，ＧＩＳ，ＧＳＭ，ｓｕｐｅｒｖｉｓｉｏｎ ａｎｄ ｃｏｎｔｒｏｌ ｓ￣ｔｅｍ Ｃｌａｓｓ ｎｕｍｂｅｒ： ３
随着计算机科学技术的发展，“位置”信息的 需求变得更加重要（８０％），ＧＰＳ（全球卫星定位系
统）、ＧＩＳ（电子地理信息系统）、ＧＳＭ（全球数字移动 系统）技术之间的联系越来越紧密，这种“３Ｇ”技术
已成为位置信 ￣，ＪＪｆ／务的坚实技术基础。
本文讨论的监控系统就是基于ＧＰＳ、ＧＩＳ、ＧＳＭ 技术的、并是一种极有发展潜力的应用系统。阐述
了监控系统的组成、监控（移动／固定）目标终端的
硬件构成及监控中心软件系统组成的解决方案。
基于GSM短信模块的家庭防盗报警系统
第３０卷第ｌ０期 ２０１０年１２月 绍兴文 学院学报 ＪＯＵＲＮＡＬ ＯＦ ＳＨＡＯＸＩＮＣ ＵＮＩＶＥＲＳＩＴＹ Ｖ（）１．３Ｏ ＮＩ１．１０ ＤＰｃ．２０１Ｏ
基于ＧＳＭ短信模块的家庭防盗报警系统
朱 丹
（绍兴职业技术学院通信与信息工程系，浙江绍兴３１２０００）
摘要：文章设计主要由单片机、ＧＳＭ模块和防盗传感器组成．单片机根据防盗传感器的信号判断是否有报警信号，并通过 ＡＴ指令控制ＧＳＭ模块以短消息的方式与用户手机通信，使用户实时掌握住宅的安全情况．该系统使用方便，可广泛应用
于家庭防盗、店铺防盗． 关键词：单片机；ＧＳＭ短信模块；ＡＴ指令
中图分类号：ＴＮ１４１ 文献标识码：Ａ 文章编号：１００８—２９３Ｘ（２０１０）１０—００６９—０４
Ｏ 引言
随着人们生活水平的不断提高和安全防范意识的逐步增强，人们开始越来越关心自己的居住环境，不
仅要求家居环境的人性化和舒适化，而且对智能化和安全化也提出了更高的要求．当人们外出时，尤其是
上班族，他们往往希望能实施自动监测报警以使家庭财产免受损失．报警系统作为智能家居系统的一个重
要组成部分，其性能的好坏直接关系到整个智能家居系统的好坏．
随着电子技术和通信技术的飞速发展，报警系统已从原来的简单化、局部化向智能化、集成化发展．目
前市场上常见的家用防盗报警系统大都是独立的报警系统，在家中元人时基本无用．而企业级的报警系统
往往比较庞大，需要架设网络，成本较高，不适合家庭使用．
本文设计的系统主要用于家庭防盗报警，通信的媒介是ＧＳＭ网络，它们传输ＳＭＳ（短消息），利用了
现有用户的手机和ＧＳＭ通信网络，采用ＳＭＳ进行数据交换．此外还可以根据控制要达到的要求对控制终
端的硬件和软件经过相应修改，就可以用于店铺等防盗系统．并且系统安装的方法相对灵活简单，成本也
相对较低，具有比较广阔的市场前景．
１系统硬件设计
目前家庭防盗报警装置的发展情况，既要降低成本，又要保证安全、可靠性．ＧＳＭ网络是目前基于时
基于GSM网络的机房远程防盗报警系统设计

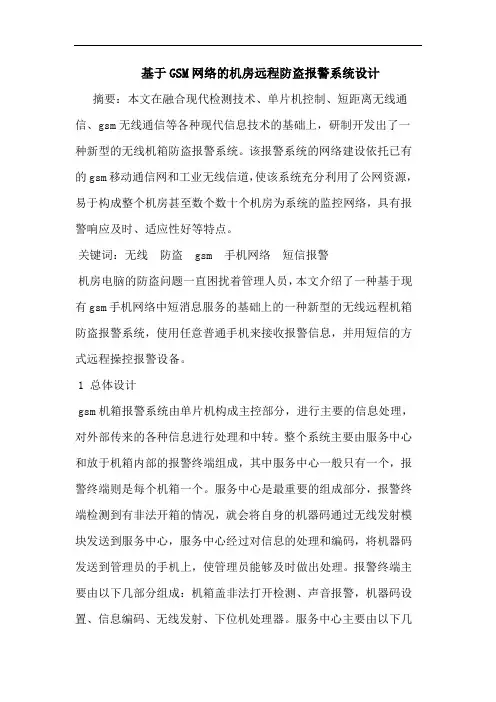

基于GSM网络的机房远程防盗报警系统设计
