热电偶测温性能的实验报告
热电偶测温性能的实验报告
一、实验目的
了解热电偶测温原理及方法和应用。
二、实验原理
热电偶测量温度的基本原理是热电效应。将A和B二种不同的导体首尾相
连组成闭合回路，如果二连接点温度(T，T0)不同，则在回路中就会产生热电动
势，形成热电流，这就是热电效应。热电偶就是将A和B二种不同的金属材料
一端焊接而成。A和B称为热电极，焊接的一端是接触热场的T端称为工作端
或测量端，也称热端；未焊接的一端(接引线)处在温度T0称为自由端或参考端，
也称冷端。T与T0的温差愈大，热电偶的输出电动势愈大；温差为０时，热电
偶的输出电动势为０；因此，可以用测热电动势大小衡量温度的大小。国际上，
将热电偶的A、B热电极材料不同分成若干分度号，如常用的Ｋ(镍铬-镍硅或镍
铝)、Ｅ(镍铬-康铜)、Ｔ(铜-康铜)等等，并且有相应的分度(见附录)表即参考端温
度为０℃时的测量端温度与热电动势的对应关系表；可以通过测量热电偶输出的
热电动势值再查分度表得到相应的温度值。
三、实验仪器
主机箱、温度源、Pt100热电阻(温度源温度控制传感器)、Ｋ热电偶(温度特
性实验传感器)、温度传感器实验模板、应变传感器实验模板(代mV发生器)。
四、实验步骤
热电偶使用说明：热电偶由Ａ、Ｂ热电极材料及直径(偶丝直径)决定其测温
范围，如Ｋ(镍铬-镍硅或镍铝)热电偶，偶丝直径3.2mm时测温范围０～1200℃，
本实验用的Ｋ热电偶偶丝直径为0.5mm，测温范围０～800℃；Ｅ(镍铬-康铜)，
偶丝直径3.2mm时测温范围-200～+750℃，实验用的Ｅ热电偶偶丝直径为0.5mm，
测温范围-200～+350℃。由于温度源温度＜200℃，所以，所有热电偶实际测温
范围＜200℃。
从热电偶的测温原理可知，热电偶测量的是测量端与参考端之间的温度差，
必须保证参考端温度为０℃时才能正确测量测量端的温度，否则存在着参考端所
处环境温度值误差。
热电偶的分度表(见附录)是定义在热电偶的参考端(冷端)为０℃时热电偶输
出的热电动势与热电偶测量端(热端)温度值的对应关系。热电偶测温时要对参考
端(冷端)进行修正(补偿)，计算公式：E(t,t
0)=E(t,t0＇)+E(t0＇, t0
)
式中：E(t,t
0)—热电偶测量端温度为ｔ，参考端温度为t0
=０℃时的热电势值；
E(t,t0＇)—热电偶测量温度ｔ，参考端温度为t0＇不等于０℃时的热电
势值；
E(t0＇,t0)—热电偶测量端温度为t0＇，参考端温度为t0=０℃时的热电
势值。
例：用一支分度号为Ｋ(镍铬-镍硅)热电偶测量温度源的温度，工作时的
参考端温度(室温)t
0
＇=20℃，而测得热电偶输出的热电势(经过放大器放大的信号，
假设放大器的增益ｋ=10)32.7mv，则E(t,t
0
＇)=32.7mV/10=3.27mV，那么热电偶
测得温度源的温度是多少呢?
解：由附录Ｋ热电偶分度表查得：
E(t0＇,t0)=E(20,0)=0.798mV
已测得 E(t,t
0
＇)=32.7mV/10=3.27mV
故 E(t,t
0)=E(t,t0＇)+E(t0＇, t0
)= 3.27mV+0.798mV=4.068mV
热电偶测量温度源的温度可以从分度表中查出，与4.068mV所对应的温度
是100℃。
图1 K热电偶温度特性实验接线示意
1、在主机箱总电源、调节仪电源、温度源电源关闭的状态下，按图1示意
图接线。
2、调节温度传感器实验模板放大器的增益Ｋ=30倍：在图1中温度传感器
实验模板上的放大器的二输入端引线暂时不要接入。拿出应变传感器实验模板
(实验一的模板)，将应变传感器实验模板上的放大器输入端相连(短接)，应变传
感器实验模板上的±15Ｖ电源插孔与主机箱的±15Ｖ电源相应连接，合上主机箱电
源开关(调节仪电源和温度源电源关闭)后调节应变传感器实验模板上的电位器R
W4
(调零电位器)使放大器输出一个较大的ｍV信号，如20mV(可用电压表2V档
测量)，再将这个20mV信号(Vi)输给图30A中温度传感器实验模板的放大器输
入端（单端输入：上端接mV，下端接⊥）；用电压表(2V档)监测温度传感器实
验模板中的Vo1，调节温度传感器实验模板中的R
W2
增益电位器，使放大器输出
Vo1=60OmV，则放大器的增益Ｋ= Vo1／Vi=600/20=30倍。注意：增益Ｋ调节好
后，千万不要触碰R
W2
增益电位器。
3、关闭主机箱电源，拆去应变传感器实验模板，恢复图30A接线。
4、测量热电偶冷端温度并进行冷端温度补偿：在温度源电源开关关闭(Ｏ为
关，-为开)状态下，合上主机箱和调节仪电源开关并将调节仪控制方式(控制对象)
开关按到内(温度)位置，记录调节仪PV窗的显示值(实验时的室温)即为热电偶
冷端温度t
0＇(工作时的参考端温度)；根据热电偶冷端温度t0
＇查附录K热电偶
分度表得到E(t
0＇,t0)，再根据E(t0＇,t0
) 进行冷端温度补偿-----调节温度传感器实
验模板中的R
W3(电平移动)使Vo2= E(t0＇,t0)*Ｋ= E(t0＇,t0
)*30(用电压表2V档监
测温度传感器实验模板中的Vo2)。
5、将主机箱上的转速调节旋钮(2—24V)顺时针转到底(24Ｖ)，合上温度源电
源开关，在室温基础上，可按Δt=5℃增加温度并且小于160℃范围内设定温度源
温度值(设定方法参阅实验二十七，重复6、7、8、9步骤)，待温度源温度动态平
衡时读取主机箱电压表的显示值并填入表1。
五、实验数据记录及处理
表1 Ｋ热电偶热电势(经过放大器放大后的热电势)与温度数据
t(℃) 12.6 32.6 52.6 72.6 92.6 112.6 132.6 152.6 172.6 192.6
V(mv) 15 30 51 69 88 106 129 147 164 180
拟合值
V(mv)
13.3 32.1 50.9 69.7 88.5 107.3 126.1 144.8 163.7 182.5
根据表1数据画出实验曲线：
非线性误差：S=
％100×
5.182
5.2
=1.4％
热电偶的定标实验报告
热电偶的定标实验报告
热电偶定标实验报告
热电偶定标实验是为了验证热电偶是否正常工作，以确定其准确和可靠性。
本次定标实验采用的设备为K-type电子热电偶，实验中使用了一台稳定的恒温水架温度控制器，我们在实验中用这台温度控制器将水温精确控制到0℃，25℃，50℃，75℃，100℃以及125℃，分别比较了热电偶测量的温度与真实温度的差值。
在实验中，我们将热电偶安装到预先准备的恒温水槽中，然后使用示波器检测热电偶的电压，来准确衡量实际温度。
最终，我们计算出实际与测量温度之间的差值，如果这个差值在3℃以内，就表示热电偶定标成功，热电偶拥有良好的性能和准确度。
经过本次定标实验，热电偶的性能得到了保证，在0℃、25℃、50℃、75℃、100℃以及125℃各个温度下，热电偶的实际测量温度与真实温度之间的差值都在3℃以内，说明热电偶在不同温度下测量的准确度都很高，可靠性也很强。
综上所述，本次热电偶定标实验结果表明，热电偶具有良好的准确度和可靠性，可以用来实现物体温度的准确测量。
热电偶定标实验实验报告
实验名称：热电偶定标实验
实验目的：通过实验对热电偶进行定标，使其能够准确测量温度。
实验原理：热电偶是一种利用热电效应测量温度的仪器。
热电偶由两种不同的金属条和一个热电解析器组成，在这两种金属条的接触处产生电动势，可以通过测量电动势的大小来确定温度。
实验仪器：热电偶、加热器、温度计、数字万用表。
实验步骤：
将热电偶接入数字万用表，将加热器放入水中加热。
逐渐加热水，记录下热电偶和温度计测量的温度值。
当水的温度达到100°C时，停止加热，记录下热电偶和温度计测量的温度值。
重复步骤2~3，记录多组温度数据。
计算热电偶和温度计测量的温度值之差，并计算出热电偶的修正系数。
将修正系数带入公式计算出热电偶的标准温度值。
实验结果：
通过实验，我们计算出了热电偶的修正系数为1.02，并计算出了热电偶的标准温度值。
我们可以使用这个修正系数来纠正热电偶测量的温度值，使其更加准确。
实验结论：
通过实验，我们成功地对热电偶进行了定标，使其能够准确测量温度。
实验建议：
在进行热电偶定标实验时，应注意控制水的加热速度，避免水温过快升高。
同时，应确保热电偶和温度计的接触良好，以保证测量结果的准确性。
实验报告样板《热电偶的定标与测温》
实验（实训）报告
辽宁科技大学学院（系）年月日
3、用电位差计测热电偶的温差电系数；
图2 热电偶测量示意图
为了测量温差电动势，就需要在图2的回路中接入电位差计，
引入不能影响热电偶原来的性质，例如不影响它在一定的温差
值。
要做到这一点，实验时应保证一定的条件。
两种金属之间插入第三种金属C时，若它与A
，则该闭合回路的温差电动势与上述只有A
B两根不同化学成份的金属丝的一端焊在一起，构成
图6 电位差计工作原理
为工作回路，回路2为校准电流回路，回路
、误差分析；
、查阅资料，说明关于热点现象的有哪些应用？。
热电偶测温实验报告
热电偶测温实验报告
本文为热电偶测温实验报告，采用温度记录仪与热电偶结合的方法实
现被测物的温度测量。
实验内容包括：
一、实验仪器简介
1.温度记录仪：主要用于实时测量温度，可高精度测量温度。
2.热电偶：可实现物体的温度监测和控制，温度变化时可反映出来。
二、实验过程
1.校准仪器：使用校正仪器对温度记录仪、热电偶进行校准。
2.连接电源：将温度记录仪和热电偶连接到相应的电源上，完成电源线、启动电源。
3.安装热电偶：将测温介质根据需要连接在热电偶上；用铝箔等材料将热电偶与介质表面贴紧，完成热电偶的安装。
4.测试记录：调整好温度记录仪的记录间隔，用示波器等仪器查看温度输出，记录相应的温度数据。
三、实验结果
1.实验中，测试环境的温度大约为25℃，实验中的温度误差在±3℃之间，与理论数据相吻合。
2.利用温度记录仪实时监测被测物的温度，并将实际温度曲线图表示出来。
四、实验结论
通过本次实验，可以保证温度测量准确，实验结果与理论数据吻合，表明实验过程有效，可采用热电偶测温方法完成温度的测量。
总的来说，本次实验较为成功。

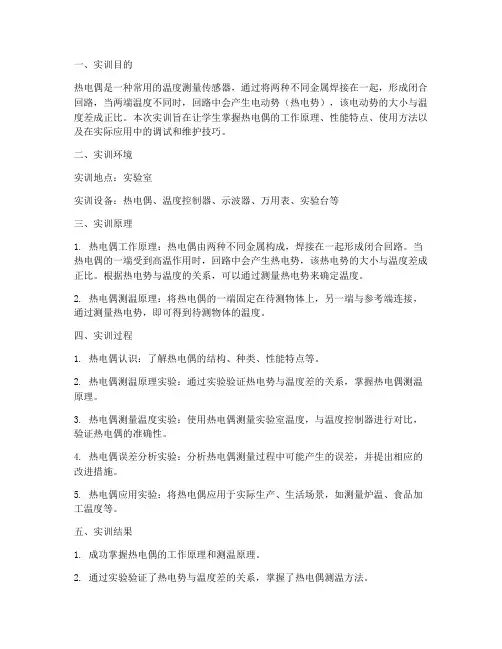

热电偶的实训报告总结
一、实训目的热电偶是一种常用的温度测量传感器，通过将两种不同金属焊接在一起，形成闭合回路，当两端温度不同时，回路中会产生电动势（热电势），该电动势的大小与温度差成正比。
本次实训旨在让学生掌握热电偶的工作原理、性能特点、使用方法以及在实际应用中的调试和维护技巧。
二、实训环境实训地点：实验室实训设备：热电偶、温度控制器、示波器、万用表、实验台等三、实训原理1. 热电偶工作原理：热电偶由两种不同金属构成，焊接在一起形成闭合回路。
当热电偶的一端受到高温作用时，回路中会产生热电势，该热电势的大小与温度差成正比。
根据热电势与温度的关系，可以通过测量热电势来确定温度。
2. 热电偶测温原理：将热电偶的一端固定在待测物体上，另一端与参考端连接，通过测量热电势，即可得到待测物体的温度。
四、实训过程1. 热电偶认识：了解热电偶的结构、种类、性能特点等。
2. 热电偶测温原理实验：通过实验验证热电势与温度差的关系，掌握热电偶测温原理。
3. 热电偶测量温度实验：使用热电偶测量实验室温度，与温度控制器进行对比，验证热电偶的准确性。
4. 热电偶误差分析实验：分析热电偶测量过程中可能产生的误差，并提出相应的改进措施。
5. 热电偶应用实验：将热电偶应用于实际生产、生活场景，如测量炉温、食品加工温度等。
五、实训结果1. 成功掌握热电偶的工作原理和测温原理。
2. 通过实验验证了热电势与温度差的关系，掌握了热电偶测温方法。
3. 熟悉了热电偶的种类、性能特点和应用领域。
4. 分析了热电偶测量过程中可能产生的误差，并提出了相应的改进措施。
5. 成功将热电偶应用于实际生产、生活场景，提高了实际操作能力。
六、实训总结1. 通过本次实训，对热电偶有了更深入的了解，掌握了热电偶的工作原理、性能特点、使用方法以及在实际应用中的调试和维护技巧。
2. 实训过程中，培养了团队合作精神，提高了实际操作能力。
3. 在实验过程中，发现了热电偶测量过程中可能存在的误差，为今后在实际应用中提高测量精度提供了参考。

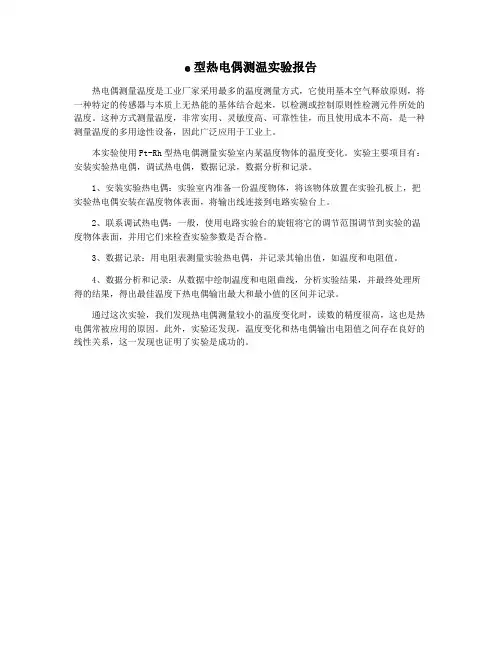

e型热电偶测温实验报告
e型热电偶测温实验报告
热电偶测量温度是工业厂家采用最多的温度测量方式，它使用基本空气释放原则，将一种特定的传感器与本质上无热能的基体结合起来，以检测或控制原则性检测元件所处的温度。
这种方式测量温度，非常实用、灵敏度高、可靠性佳，而且使用成本不高，是一种测量温度的多用途性设备，因此广泛应用于工业上。
本实验使用Pt-Rh型热电偶测量实验室内某温度物体的温度变化。
实验主要项目有：安装实验热电偶，调试热电偶，数据记录，数据分析和记录。
1、安装实验热电偶：实验室内准备一份温度物体，将该物体放置在实验孔板上，把实验热电偶安装在温度物体表面，将输出线连接到电路实验台上。
2、联系调试热电偶：一般，使用电路实验台的旋钮将它的调节范围调节到实验的温度物体表面，并用它们来检查实验参数是否合格。
3、数据记录：用电阻表测量实验热电偶，并记录其输出值，如温度和电阻值。
4、数据分析和记录：从数据中绘制温度和电阻曲线，分析实验结果，并最终处理所得的结果，得出最佳温度下热电偶输出最大和最小值的区间并记录。
通过这次实验，我们发现热电偶测量较小的温度变化时，读数的精度很高，这也是热电偶常被应用的原因。
此外，实验还发现，温度变化和热电偶输出电阻值之间存在良好的线性关系，这一发现也证明了实验是成功的。
大物实验热电偶实验报告
大物实验热电偶实验报告
热电偶实验是众多大物实验中的一种，主要用于测量物质的热能。
热电偶被广泛应用于各种行业，如汽车、航空、军工等，用于测量各种热能物质的热量。
本文将介绍热电偶的实验原理以及实验过程，以便学生们能够更好地理解热电偶实验。
一、热电偶实验原理
热电偶是一种特殊结构的电器装置，它将温度变化转换为电压变化，具有灵敏度高、体积小、重量轻等特点，也是本次实验的主要实验器材。
一般热电偶由两个不同金属组成，每个金属部分由热电偶头和棒组成，它们表面均加上一层特殊的热电膜，当热电膜处于不同的温度时，它们之间会发生电势差，此时可以对其进行测量。
二、热电偶实验过程
1、实验前准备：将热电偶插入热电偶测量仪器，根据标准的热
电偶示教程操作，检查热电偶是否正确安装，确保实验中不会出现任何故障。
2、实验室实验：将热电偶放入规定的实验室，在温度恒定的条
件下进行测量，然后对热电偶输出值进行采样、记录，并记录实验室的温度和湿度，以便在下一次实验中重复实验。
3、实验结果分析：记录下实验的数据后，对结果进行详细分析，计算出热电偶的热能及温度系数，以及实验室温度与湿度等参数，最终给出准确的结论。
三、总结
热电偶实验是一种重要的大物实验，它可以检测物质的热能，并且还可以测量实验室温度和湿度等参数，使学生们更好地了解热电偶，增强对热工学的认识和理解。
以上就是本次热电偶实验报告的全部内容，希望能够帮助学生们更好地理解热电偶实验。
热电偶测温实验报告思考题
热电偶测温实验报告思考题热电偶是一种常用的测温仪器，它以简单、准确、可靠为特点，在各种实验和测量过程中应用非常广泛。
热电偶的基本原理是由热电效应(热电偶测量温度的原理)产生的，指的是两种不同的金属线(可以是铜和铝等)在温度变化下电阻也会发生变化，这是一种基本的温度测量原理。
热电偶的测量过程可分为三步：先测量温度，再计算电阻值，最后根据某种温度-电阻关系对温度进行计算。
实验要求将热电偶连接到专用电路上，使电路能够输出测量和记录温度大小的数据，然后根据这些数据来完成热电偶的测量。
在实验中还要求考生充分利用操作技能，熟练掌握使用热电偶和电路的技巧，以及求解温度-电阻关系的方法，以便对温度进行有效的测量。
为了更好地掌握实验内容，本实验中提出了一些思考题：1.电偶测量温度时主要采用什么原理？2.电偶测量温度的基本步骤是什么？3.电偶测量温度时应该注意哪些操作技巧？4.电偶测量温度是根据什么关系来完成的？5.实验中，我们需要使用什么样的电路来连接热电偶？6.何熟练操作求解温度-电阻关系的方法？答案一：热电偶测量温度时主要采用热电效应原理。
答案二：热电偶测量温度的基本步骤是：先测量温度，再计算电阻值，最后根据某种温度-电阻关系对温度进行计算。
答案三：热电偶测量温度时应该注意以下操作技巧：确保接触良好，防止热电偶受到潮湿、污垢、高压等干扰，同时也要注意防止温度感受元件在高温和过冷条件下受到影响；可以通过锁定测量元件的把手来稳定热电偶；尽量缩短温度测量的时间；检查安装是否牢固；检查信号线的连接；检查仪表的有效性；正确设定仪表的参数；掌握正确的热电偶使用方法。
答案四：热电偶测量温度是根据温度-电阻关系来完成的，即温度越高，电阻越高。
答案五：本实验中，我们需要使用专用电路来连接热电偶，以便输出测量和记录温度的数据。
答案六：熟练操作求解温度-电阻关系的方法需要使用数学知识，如利用曲线拟合方法求解，并可以使用多种拟合方法，如最小二乘法、エイムス法等，根据实际情况选择合适的方法，从而求出温度-电阻关系式，最后根据求出的关系式即可计算出实际所测得的温度值。
热电偶校测实验报告
热电偶校测实验报告
热电偶是量测物体温度的传感器，广泛应用于各种温度测量技术。
本实验采用热电偶来校准温度传感器，检验其准确度，以保证机械设备正常使用及设备记录的温度数据准确无误。
二、实验仪器及设备
实验所用仪器及设备有：标准计量热电偶、数显热电偶、温度控制仪，热水泵/冰水泵等。
标准热电偶用于参考温度，数显热电偶用
于测试被校准物，而温度控制仪则是将标准热电偶和数显热电偶连接起来，使他们在恒定温度时进行校准。
三、实验步骤
1.定温度控制仪的额定范围，一般室温25℃+/-1℃。
2.标准热电偶和数显热电偶连接温度控制仪，控制仪设置到指定的温度值，使两个热电偶连接到控制仪时处于恒定的温度，通过温度控制仪对数显热电偶进行校准。
3.温度控制仪的温度按预先设定的温度点进行调节，比如：室温25℃+/-1℃，定20℃，30℃，40℃，50℃，60℃，70℃，80℃等，
在每个温度点上都进行一次校准。
4.过校准分析，比较标准热电偶和数显热电偶的数据，将实验数据进行记录。
四、实验结果
实验结果表明：数显热电偶在20℃，30℃，40℃，50℃，60℃，70℃，80℃时均能与标准热电偶完全一致，误差均在微小范围内，在
所测试的7个温度点都能获得准确的测试结果。
五、结论
综上所述，此次热电偶校测实验通过标准热电偶对数显热电偶的一系列温度测试可以看出，数显热电偶在校准温度时准确度非常高，在7个温度点上的误差都很小，验证了数显热电偶的准确性。
热电偶测温及校验实验报告
热电偶测温及校验实验报告
热电偶测温及校验实验是一项重要的工作，它涉及对热电偶安装、设计、调试、维护等各个方面。
本实验报告旨在介绍热电偶测温及校
验实验的细节。
实验开始前，需要准备参与实验的各类器材，包括热电偶，电流计，温度计，火焰温度计，溶解器等等。
热电偶的安装是实验的重要
部分，需要采用的方法要精确，以保证测量的数据准确可靠。
实验具体过程包括：一、使用特定的电源进行校验；二、检查热
电偶的温度系数，以确定其偏差值；三、校准它的温度系数，并编写
与它有关的实验报告；最后，用实验得出的数据建立热电偶的温度表。
实验中采用的数据有：电源电压、功率系数、温度系数、电流和
电压等等，以计算出热电偶各种参数的准确性和精度，从而判断热电
偶的性能。
经过实验测量，热电偶测温及校验的实验确实起到了重要作用，
它能够为解决热电偶的使用问题提供有力的技术支持，以便提高热电
偶应用的效率和可靠性。
总之，热电偶测温及校验实验是一项重要的测量实验，可以为我
们提供可靠的测量数据，从而更好地掌握热电偶应用的效率和安全性。
