4、硬质和半硬质阻燃型绝缘层管暗敷设工程技术交底
半硬质阻燃型塑料管暗敷设质量管理
半硬质阻燃型塑料管暗敷设质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般民用建筑内电气照明暗管配线工程，不得在高温场所、易受机械损伤的场所及顶棚内敷设。
2、施工准备材料要求：堆垛存放。
主要机具：作业条件：建筑物墙体结构（如砖墙、加气砖墙等）弹好水平线及墙厚度线，安装盒、箱与管管路。
3、操作工艺工艺流程：弹线定位→盒箱固定→管路敷设→扫管穿带线弹线定位：根据设计图规定进行水平线及墙厚度线测定，确定盒、箱及预埋件位置，成排成列的盒、箱应挂通线或十字线找直，以确定盒、箱的准确位置盒、箱固定：如为空心砌块墙剔洞后，应用碎砌块水泥砂浆将空洞先行封堵，再稳埋盒、箱。
可在楼板上面扩孔。
盒子安装好卡铁或轿杆，在楼板下面装好托灰板，用水将洞内浇湿，然后用强度等级不小于M10的水泥砂浆稳埋盒子。
管路敷设：中间接线盒。
箱位置100mm处甩出，待墙体砌完后，再入管稳埋盒、箱。
长，应堵好管口。
×50mm），或预埋套管，拆模后，将管引下。
后，及时将管取出，待顶板支好后引至灯位。
扫管穿带线：4、质量标准基本规定50300—确认，才能在墙体内配管：主控项目得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
一般项目所有管口在穿入电线、电缆后应做密封处理。
由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。
GB50303-2002表连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；绝缘导管，按设计要求装设温度补偿装置。
5、成品保护剔槽打洞时，不要用力过猛，以免造成墙面周围破碎。
洞口不易剔得过大，过宽，不要造成土建结构缺陷。
管路敷设完后应立即进行保护，其它工种操作时，应注意不要将管子砸扁和踩坏。
硬质阻燃型塑料管(PVC)暗敷设施工作业指导书

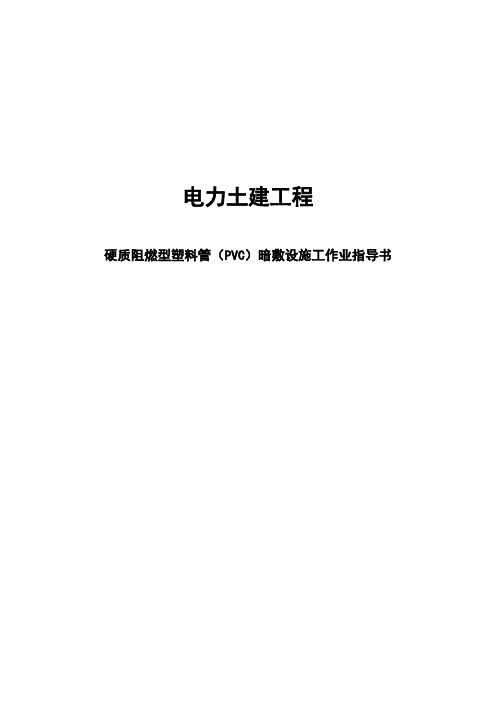

电力土建工程硬质阻燃型塑料管（PVC）暗敷设施工作业指导书目录1 适用范围 (2)2 引用标准、术语 (2)3 施工准备 (2)3.1 材料及主要机具 (2)3.2 作业条件 (2)4 操作工艺 (2)4.1 工艺流程 (2)4.2 操作方法 (2)5 质量标准 (5)5.1 主控项目 (5)5.2 一般项目 (5)5.3成品保护 (5)6 职业健康、环境管理措施 (6)6.1 职业安全健康危害辩识和风险控制措施 (6)6.2安全文明施工和环境控制措施 (6)7 应注意的问题 (7)8.记录 (7)（一）硬质阻燃型塑料管（PVC）暗敷设施工作业指导书1 适用范围本作业指导书适用于本单位承建的工业和民用建筑室内外照明安装工程。
2 引用标准、术语2.1《建筑电气工程施工质量验收规范》GB503032.2《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB502572.3《电气装置安装工程电气照明装置施工及验收规范》GB502593 施工准备3.1 材料及主要机具3.1.1 材料：待安装的阻燃型（PVC）塑料管及附件、灯头盒、开关、盒接线盒、插座盒、管箍、粘合剂、镀锌铁丝等。
3.1.2 机具：铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉钱袋、手锤、錾子、钢锯、锯条，刀锯、半圆锉、活动扳手、弯管弹簧、剪管器，手电钻、钻头、台钻、电锤、热风枪、电炉子、开孔器、绝缘手套.工具袋、工具箱、煨管器等。
3.2 作业条件3.2.1 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。
3.2.2 配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐蔽检验收检手续。
4 操作工艺4.1 工艺流程4.2 操作方法4.2.1 弹线定位4.2.1.1 根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒、箱准确位置并标出尺寸。
硬质阻燃型塑料管PVC暗敷设施工艺标准(doc 9页)
硬质阻燃型塑料管PVC暗敷设施工艺标准(doc 9页)硬质阻燃型塑料管（PVC）暗敷设工艺标准1 范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。
2 施工准备2.1 材料要求：2.1.1 凡所使用的阻燃型（PVC）塑料管，其材质均能应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。
2.1.2 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。
2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接受能力头、管箍头，必须使用配套的阻燃型塑料制品。
2.1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。
2.1.5 辅助材料：镀锌铁丝，专用粘接剂等。
2.22.2 主要机具：2.2.1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
2.2.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、板孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。
3.2.3 各种隔墙剔槽稳埋开关盒弹线。
根据设计图要求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
3.13.3 加工管弯：预制管理工作弯可采用冷煨法和热煨法。
3.3.1 阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于—15℃。
3.3.23.3.2 冷煨法：管径在25mm及其以下可以用冷煨法。
3.3.2.1 断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。
3.3.2.2 用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。

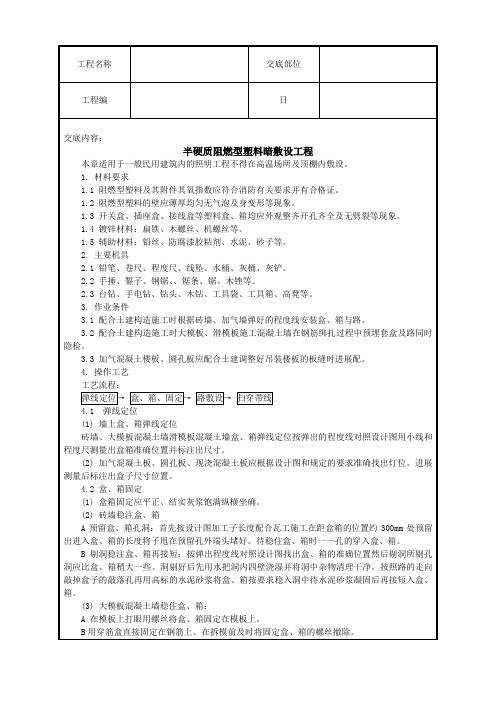

半硬质阻燃型塑料管暗敷设工程
附：文明施工规范一、安全规则1、凡进入工地人员必须戴安全帽，严禁喝酒上班，或带其它非工地工作人员进入工地。
2、使用梯子不能缺挡，不可垫高使用，梯脚要有防滑措施，超过二米以上梯子要有监护人，严禁二人以上同在梯子上作业，人字梯中间要有绳子扣牢。
3、使用移动电动工具者必须穿绝缘鞋、戴绝缘手套，金属外壳必须接地保护或接零保护。
高空作业时要扎安全带、戴安全帽、脚手架外挂安全网封闭施工。
4、现场临时用电，电箱要保持完好无损，损伤的电气元器件必须及时更换。
5、照明动力要分开，并有二级保护，用电设备一机一闸，严禁乱接乱拖，一闸多机。
6、拆除的材料不得乱扔，作业下方派人监护。
7、现场临时电源线应采用橡皮电缆线，禁止使用塑料花线，禁止使用电线直接插入插座内。
8、设备的防护装置要完好，尤其是砂轮切割机，设备外壳要有完好的接地或接零保护。
9、施工设备要加强现场的维护保养，保持完好率，禁止带病运转和超负荷作业。
10、施工现场材料设备堆放整齐，不得存放在主要通道上。
11、施工现场动用电火焊，在作业区周围清除场的维护保养，保持完好率，禁止带病运转和超负荷作业。
12、服从工地的安全管理，遵守工地的安全管理的规章制度。
13、特殊工种需持证上岗。
二、现场文明1、现场材料设备施工机具在指定地点堆放整齐。
2、保持现场周边环境的卫生，进出材料后现场清理干净。
3、做好现场监护工作，在施工作业区谢绝与本工程无关人员入内。
4、工具间内零星材料堆放整齐。
5、施工现场做到文明施工，活完场地清，每天工作结束后作业面内亦要清理整理好。
6、做好现场成品，半成品的保护工作，自身的产品要保护好，其它工种的产品亦要保护好，只有互相保护好才能确保整个工程的完好质量。
7、服从和执行现场综合管理措施。

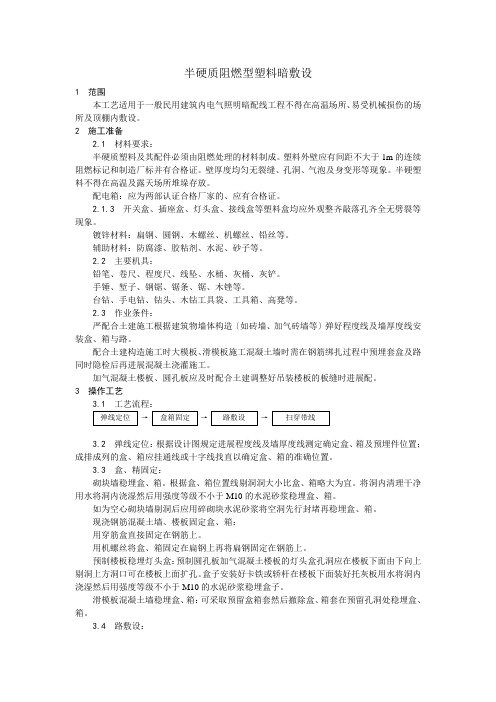

半硬质阻燃型塑料管暗敷设工艺
半硬质阻燃型塑料暗敷设1 范围本工艺适用于一般民用建筑内电气照明暗配线工程不得在高温场所、易受机械损伤的场所及顶棚内敷设。
2 施工准备2.1 材料要求：半硬质塑料及其配件必须由阻燃处理的材料制成。
塑料外壁应有间距不大于1m的连续阻燃标记和制造厂标并有合格证。
壁厚度均匀无裂缝、孔洞、气泡及身变形等现象。
半硬塑料不得在高温及露天场所堆垛存放。
配电箱：应为两部认证合格厂家的、应有合格证。
2.1.3 开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整齐敲落孔齐全无劈裂等现象。
镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。
辅助材料：防腐漆、胶粘剂、水泥、砂子等。
2.2 主要机具：铅笔、卷尺、程度尺、线坠、水桶、灰桶、灰铲。
手锤、堑子、钢锯、锯条、锯、木锉等。
台钻、手电钻、钻头、木钻工具袋、工具箱、高凳等。
2.3 作业条件：严配合土建施工根据建筑物墙体构造〔如砖墙、加气砖墙等〕弹好程度线及墙厚度线安装盒、箱与路。
配合土建构造施工时大模板、滑模板施工混凝土墙时需在钢筋绑扎过程中预埋套盒及路同时隐检后再进展混凝土浇灌施工。
加气混凝土楼板、圆孔板应及时配合土建调整好吊装楼板的板缝时进展配。
3 操作工艺→→→3.2 弹线定位：根据设计图规定进展程度线及墙厚度线测定确定盒、箱及预埋件位置；成排成列的盒、箱应挂通线或十字线找直以确定盒、箱的准确位置。
3.3 盒、精固定：砌块墙稳埋盒、箱。
根据盒、箱位置线剔洞洞大小比盒、箱略大为宜。
将洞内清理干净用水将洞内浇湿然后用强度等级不小于M10的水泥砂浆稳埋盒、箱。
如为空心砌块墙剔洞后应用碎砌块水泥砂浆将空洞先行封堵再稳埋盒、箱。
现浇钢筋混凝土墙、楼板固定盒、箱：用穿筋盒直接固定在钢筋上。
用机螺丝将盒、箱固定在扁钢上再将扁钢固定在钢筋上。
预制楼板稳埋灯头盒：预制圆孔板加气混凝土楼板的灯头盒孔洞应在楼板下面由下向上剔洞上方洞口可在楼板上面扩孔。
盒子安装好卡铁或轿杆在楼板下面装好托灰板用水将洞内浇湿然后用强度等级不小于M10的水泥砂浆稳埋盒子。
硬质阻燃塑料管PVC暗敷设工艺标准
硬质阻燃塑料管PVC暗敷设工艺标准1 适用范围本节适用于一般民用建筑内的照明配管系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所和顶棚内敷设）。
2 引用标准JGJ/T16—92 《民用建筑电气设计规范》GB50303—2002 《建筑电气工程施工质量验收规范》3 施工准备3.1 技术准备3.1.1 熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。
3.1.2 准备施工机具、材料。
3.1.3 确定施工方法，编制施工技术措施，为了工程施工，不破坏建筑物的强度和损害建筑物的美观。
2.1.4 施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。
3.2 材料要求3.2.1 凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。
3.2.2 阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸符合国家统一标准，管壁厚度应均匀一致。
3.2.3 所用阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、管箍等，必须使用配套的阻燃塑料制品。
3.2.4 阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。
3.2.5 辅助材料：镀锌铁丝、专用胶粘剂等。
4 主要机具4.1 铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。
4.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳手等。
4.3 弯管弹簧、剪管器、电锤、手枪钻、钻头、台钻、压力案子等。
4.4 开孔器、热风机、电炉子、绝缘手套、工具袋、高凳、人字梯等。
5 作业条件5.1 配合土建砌体施工时，根据图纸要求和土建专业放出的轴线和水平线，安装管路和盒、箱。
5.2 配合土建结构混凝土施工时，对大模板、滑模板施工混凝土墙，在绑扎钢筋过程中，根据设计图要求预埋盒套及管路，该过程应及时向有关方办理隐检手续。
PVC-U暗敷设工程(绝缘电工套管)技术交底
1）、盒、箱固定应平整、牢固灰浆饱满，纵横坐标准确。
2）、砖墙稳住盒箱：
预留盒 、箱孔洞：首先按设计图加工管子长度，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将管甩在预留孔外，端头堵好。待稳住盒箱时，一管一孔的穿入盒箱剔洞稳住
技术交底记录
年月日
工程名称
李渡双溪安置小区
分部工程
B、敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15米时，或直角弯有3个且长度超过8米，均应在中途装设接线盒；
C、暗敷设应在土建结构施工中，将管路埋入墙体和楼板内，局部剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小于15㎜；
D、管子最小弯曲半径，管子弯曲处的弯扁度应符合质量评定标准的要求。
3）、现浇板，圆孔板稳住灯头盒。标注灯位的位置，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板待配管后，用高标号水泥档浆稳住。
3、管路敷设
1）、配管要求：
A、半硬质塑料管的连接可采用套管粘接和专用端头进行连接。套管的长度不应小于管直径的三倍，接口处应该用胶粘剂粘接牢固；
3、管子煨湾处的凹扁度过大及弯曲半径应大于等于6D。煨弯应按要求操作并及时的固定和保护；
4、管路不通。朝上的管口容易掉进杂物，因此，应及时将管口封堵好。其它工种作业时，应注意不要碰损敷设完的管路以免造成管路堵塞。
技术
负 责 人
交底人
接受人
3、配合土建浇灌砼时，应派人看护，以防止管路位移或要机械损伤。
七、应注意的质量问题：
1、管路有外露现象，或保护层不足15㎜，剔槽时要保证深度并且及时将管子固定，再用水泥档浆固定保护；
2、稳住及预埋的盒、箱有歪斜，坐标不准，灰浆不饱满等现象。稳住盒箱时一定要找准位置，先注入适量的水泥档浆，再用线锤找正，然后用水泥砂浆将盒、箱周围的缝隙填实；
半硬质阻燃塑料设导管敷暗设安装
半硬质阻燃塑料设导管敷暗设安装（QB-CNCEC J060202-2004）1 适用范畴本工艺标准适用于一样民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所和顶棚内及易受机械损害的场所敷设）2 施工预备2.1 原材料、半成品的要求2.1.1 所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。
2.1.2 阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应平均一致。
2.1.3 阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。
2.1.4 阻燃型塑料灯头盒、开关盒、接线盒、其外观应整齐，预留孔齐全，无劈裂等损坏现象。
2.1.5 专用胶粘剂必须使用与阻燃塑料管的产品，粘合剂必须在使用期限内使用。
2.2 要紧工机具2.2.1 铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。
2.2.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳手等。
2.2.3 弯管弹簧、剪管器、电锤、手枪钻、钻头、台钻、压力案子等。
2.2.4 开孔器、热风器、电炉子、绝缘手套、工具袋、高凳、人字梯等。
2.3 作业条件2.3.1 紧密配合土建施工，依照图纸要求和土建专业放出的轴线和水平线，安装管路和盒、箱。
2.3.2 配合土建结构混凝土施工时，大模板、滑模板施工混凝土墙，要在绑扎钢筋过程中，依照设计图要求预埋套盒及管路，再进行混凝土浇灌施工。
该过程须及时办理隐检手续。
2.3.3 加气混凝土楼板、圆孔板、应及时配合土建调整好吊装楼板的板缝时，同时依照设计图纸进行配管施工。
2.4 作业人员要紧施工人员：电工。
通过培训，考核的有体会的人员持证上岗3 施工工艺3.2 操作工艺3.2.1 管弯的制作方法预制管弯可采纳冷煨法和热煨法。
003_半硬质阻燃型塑料管暗敷设工艺_secret
施工准备2.1 材料要求：镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等。
辅助材料：防腐漆、胶粘剂、水泥、砂子等。
排成列的盒、箱应挂通线或十字线找直，以确定盒、箱的准确位置。
砌块墙稳埋盒、箱。
根据盒、箱位置线剔洞，洞大小比盒、箱略大为宜。
将洞内清理的水泥砂浆稳埋盒、箱。
用机螺丝将盒、箱固定在扁钢上，再将扁钢固定在钢筋上。
预制楼板稳埋灯头盒：由下向上剔洞，上方洞口可在楼板上面扩孔。
盒子安装好卡铁或轿杆，在楼板下面装好托灰板，用水将洞内浇湿，然后用强度等级不小于洞处稳埋盒、箱。
3.4 管路敷设：剔槽敷管时，不允许剔横槽及剔断钢筋；加气混凝土板只允许沿板缝剔槽。
滑模板内的竖向管段不应有接头。
管路应敷设在两层钢筋中间，管入盒后，应堵好管口，堵好盒子。
管路每隔引向隔墙的预留管不易过长，并应堵好管口；向上引管可用钢筋挑起；向下引管可，或预埋套管，拆模后，将管引下。
4.1 保证项目：半硬塑料管必须由阻燃处理的材料制成，其氧指数应在4.2 基本项目：4.2.1 管路连接紧密，管口光滑，保护层大于检验方法：观察、尺量检查。
管路经过建筑物变形缝处应设置补偿装置，补偿装置能活动自如。
检验方法：观察检查和检查隐蔽工程记录。
稳住及预埋的盒、箱有歪斜、坐标不准、灰浆不饱满等现象。
稳住盒、箱时一定要找准管子煨弯处的凹扁度过大及弯曲半径应大于等于6D。
煨弯应按要求操作并及时地固定管路不通。
朝上的管口容易掉进杂物，因此，应及时将管口封堵好。
其它工种作业时，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施 工 技 术 交 底
工程名称 中国人民银行伊犁州中心支行警卫室 交底部位
硬质和半硬质阻燃型绝缘层管暗敷设
工程
施工单位 伊犁建设工程有限责任公司309项目部 交底日期
年 月 日
一，技术准备
1，施工图纸，产品技术资料，相应图集，规范，规程齐全。
2，施工前要认真听取工程技术人员的技术交底，弄清技术要求，技术标准和施工方法。
二，材料要求
1，凡使用的绝缘导管，其材质均应具有阻燃，而冲击并符合国标图集的有关要求；应有
产品合格证。
2，管材内外应滑，无凸陷，针孔，气泡，内外径应符合国家统一标准，管壁厚度应均匀
一致。
3，所用绝缘导管附件与明配绝缘制品，如各种灯头盒，开关盒，插座盒。粘合剂等，应
使用配套的阻燃绝缘制品。
三，主要机具
铅笔，皮尺，水平尺，卷尺，粉线袋，弯簧，煨管器，手锤，钢锯条，电锤，开孔器，
工具袋，工具箱等。
四，作业条件
1，配合土建施工时，随主体预埋同步进行施工，根据砖墙弹好的水平线，安装盒，箱与
管路。
2，配合土建结构施工，模板现浇砼楼板，在钢筋绑扎过程中预埋套盒及管路，同时做好
隐检。
五，施工工艺
5.1工艺流程：
弹线定位→箱，盒固定→管路敷设→扫管穿带线
5.2操作工艺
1，弹线定位
（1）墙上盒，箱弹线定位：砖墙，墙盒，箱弹线定位，按弹出的水平线，对照设计图用
小线和水平尺测量出盒，箱准确位置，并标注出尺寸。
（2）现浇砼板，应根据设计图和规定的要求准确找出灯位，进行测量后，标注出盒子尺
寸位置。
2，箱，盒固定
（1）箱，盒固定应平正，牢固，灰浆饱满，纵横坐标准确。
（2）砖墙稳注盒，箱，预留盒，箱孔洞：首先按设计图加工电管长度，配合土建施工，
在距盒，箱的位置约300mm处，预留出进入盒，箱的长度，将电管甩在预留孔处；管口堵
好，待稳注盒时，一管一孔的穿入盒，箱。
3，管路敷设
（1）配管要求
○1半硬质绝缘导管的连接可采用套管粘接法和专用端头进行连接，套管的长度不应小于
管外径的3倍，管子的接口应位于套管的中心；接口处应用胶粘剂粘接牢固。
交底人 质量检查员 安全员
接受交底人
年 月 日
施 工 技 术 交 底
工程名称 中国人民银行伊犁州中心支行警卫室 交底部位
硬质和半硬质阻燃型绝缘层管
暗敷设工程
施工单位 伊犁建设工程有限责任公司309项目部 交底日期
年 月 日
○2敷设管路时，应尽量减少弯曲，当线路的直线段长度超过15m，或直角弯有3个且长
度为8m，均应在中途装设接线盒
○3增敷设应在土建结构施工时，将管路埋入墙体和楼板内。局部剔槽敷管应加以固定，
并用强度等级不小于M10水泥砂浆抹面保护，保护层厚度大于15mm。
④管子最小弯曲半径应≥6D，弯扁≤0.1D（D为管外径）
（2）砖墙敷管
○1管路连接：可采用套管粘接或端头连接，接头处应固定牢固密封，管路应随同砌砖
工序同步砌筑在墙体内。
○2管进盒，箱连接：可采用粘接或端头连接，管进入盒，箱应与盒，箱里口平齐，一
管一孔；不允许开长孔。
○3板，梁敷管：应先将管口封堵好，管穿盒内不断头，管路沿钢筋内侧敷设，用铅丝
将管绑扎在钢筋上，受力点应采取补强和防止机械损伤的措施。
○4扫管，穿带线时，将管口与盒，箱里切平。
六，质量标准
6.1主控项目
1，半硬质阻燃绝缘导管材质及适用场所必须符合设计要求和施工规范规定。
2，绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10水泥砂浆抹面，保护层
厚度大于15mm。
6.2一般项目
1，管路连接紧密，管口光滑，盒，箱设设置正确，固定可靠，管进入盒，箱处顺直，
在盒，箱内露出的长度应小于5mm，穿过变形缝处的补偿装置活动自如。
2，设计无要求时，埋设在墙内或砼内的绝缘导管，应采取中型以上导管。
3，允许偏差项目详见附表。
七，成品保护
1，剔槽开洞时，不要用力过猛，以免造成墙面周围破碎，洞口不宜剔上升时间过大，
过宽，不要造成土建结构缺陷。
2，管路敷设完后应立即进行保护，应有防砸，防渗漏，防错位，防堵塞的措施。
3，在砼板剔洞时，不要弄坏钢筋，剔洞时应先钻打孔，再扩孔，不允许用大锤由上向
下砸孔洞。
4，配合土建浇筑砼时，应派人巡护，以防止管路位移或受机械损伤。
八，应注意的质量问题
1，管路有外露或保护层不足15mm，剔槽时要保证深度，下管后及时固定，再用水泥
砂浆保护
2，稳注或预埋的盒，箱有歪斜，坐标不准，灰浆不饱满等；稳注盒，箱时要找准，先
注入适量的水泥砂浆，再用线坠找正，然后用水泥砂浆将盒，箱周围缝隙填实。
交底人 质量检查员
安全员
接受交底人
年 月 日
施 工 技 术 交 底
工程名称 中国人民银行伊犁州中心支行警卫室 交底部位
硬质和半硬质阻燃型绝缘层管
暗敷设工程
施工单位 伊犁建设工程有限责任公司309项目部 交底日期
年 月 日
3，管路煨弯处的凹扁过大及弯曲半径不满足要求，煨弯应按要求操作并及时固定和保
