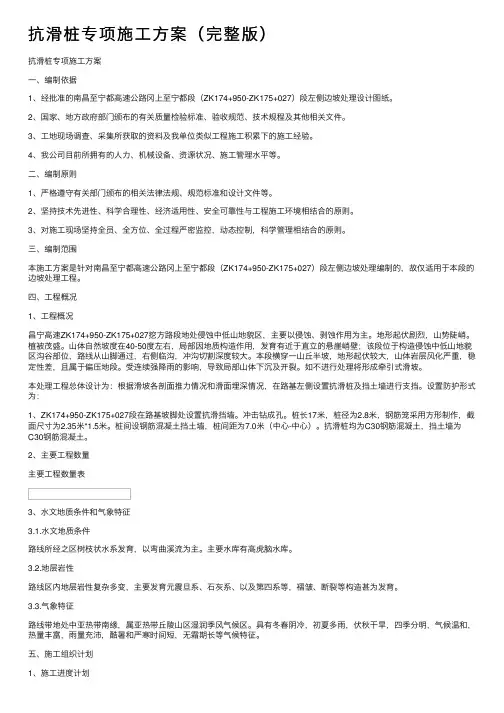

抗滑桩专项施工方案(完整版)

抗滑桩专项施⼯⽅案(完整版)抗滑桩专项施⼯⽅案⼀、编制依据1、经批准的南昌⾄宁都⾼速公路冈上⾄宁都段(ZK174+950-ZK175+027)段左侧边坡处理设计图纸。
2、国家、地⽅政府部门颁布的有关质量检验标准、验收规范、技术规程及其他相关⽂件。
3、⼯地现场调查、采集所获取的资料及我单位类似⼯程施⼯积累下的施⼯经验。
4、我公司⽬前所拥有的⼈⼒、机械设备、资源状况、施⼯管理⽔平等。
⼆、编制原则1、严格遵守有关部门颁布的相关法律法规、规范标准和设计⽂件等。
2、坚持技术先进性、科学合理性、经济适⽤性、安全可靠性与⼯程施⼯环境相结合的原则。
3、对施⼯现场坚持全员、全⽅位、全过程严密监控,动态控制,科学管理相结合的原则。
三、编制范围本施⼯⽅案是针对南昌⾄宁都⾼速公路冈上⾄宁都段(ZK174+950-ZK175+027)段左侧边坡处理编制的,故仅适⽤于本段的边坡处理⼯程。
四、⼯程概况1、⼯程概况昌宁⾼速ZK174+950-ZK175+027挖⽅路段地处侵蚀中低⼭地貌区,主要以侵蚀、剥蚀作⽤为主。
地形起伏剧烈,⼭势陡峭。
植被茂盛。
⼭体⾃然坡度在40-50度左右,局部因地质构造作⽤,发育有近于直⽴的悬崖峭壁;该段位于构造侵蚀中低⼭地貌区沟⾕部位,路线从⼭脚通过,右侧临沟,冲沟切割深度较⼤。
本段横穿⼀⼭丘半坡,地形起伏较⼤,⼭体岩层风化严重,稳定性差,且属于偏压地段。
受连续强降⾬的影响,导致局部⼭体下沉及开裂。
如不进⾏处理将形成牵引式滑坡。
本处理⼯程总体设计为:根据滑坡各剖⾯推⼒情况和滑⾯埋深情况,在路基左侧设置抗滑桩及挡⼟墙进⾏⽀挡。
设置防护形式为:1、ZK174+950-ZK175+027段在路基坡脚处设置抗滑挡墙。
冲击钻成孔。
桩长17⽶,桩径为2.8⽶,钢筋笼采⽤⽅形制作,截⾯尺⼨为2.35⽶*1.5⽶。
桩间设钢筋混凝⼟挡⼟墙,桩间距为7.0⽶(中⼼-中⼼)。
抗滑桩均为C30钢筋混凝⼟,挡⼟墙为C30钢筋混凝⼟。
基坑支护工程(抗滑桩、锚杆、挡板、冠梁)施工方案1

重庆市职业病防治院中毒救治综合大楼二期基础工程支护专项方案编制人:审批人:目录第一章、编制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第二章、工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第三章、施工部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3第四章、施工方案及主要技术措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈6 4。
1测量放线┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈64。
2旋挖成孔抗滑桩施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈74.3锚杆挂网喷射砼施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈194.4挡土板施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈254。
5桩顶冠梁施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈28 第五章、工程质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈29 第六章、工期保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈33 第七章、安全生产保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈35 第八章、现场文明施工和环境保护措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈38第一章编制依据1、设计研究院设计的《基坑支护工程施工设计图》2、地质工程勘察设计院工程出具的《岩土工程勘察报告》;3、现行规范、标准:《建筑工程施工质量验收统一标准》GB50300-2001《工程测量规范》GB50026—2007《建筑地基基础设计规范》GB50007-2012《建筑地基基础技术规范》JG79—2002《重庆市建筑软弱地基基础设计规范》DBJ50-047—2006《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94—2008《建筑桩基检测技术规范》JGJ106-2003《混凝土检验评定标准》GBJ107—2010《混凝土结构工程施工质量验收规范》GB50204—2002(2011版)《钢筋机械连接通用技术规程》JGJ107—2010《建筑机械使用安全技术规程》JGJ33—2001《建筑施工安全检查标准》JGJ59—2011《施工现场临时用电安全技术规范》JGJ46—2005第二章工程概况一、工程概况1、本工程为重庆市职业病防治院中毒救治、综合大楼二期工程。
桩板挡(抗滑桩)墙施工专项方案

目录第一章.工程概况 (2)第一节.工程概述 (2)第二节.编制依据 (3)第二章.工期计划 (3)第一节.工期安排 (3)第二节.机械设备 (4)第三章.施工方案 (5)第一节.施工方法的选择 (5)第二节.施工方法及要点 (7)第四章.施工质量保障措施 (19)第一节.施工质量保证措施 (19)第二节.检验试验计划 (22)第五章.安全文明施工保障措施 (23)第一节.安全施工保障措施 (23)第二节.文明施工保障措施 (26)第三节.应急救援预案 (27)桩板挡墙施工专项方案第一章、工程概况第一节、工程概述该桩板挡墙位于重庆市茶园新区米兰大道金科中央华府西区二标段2-商业1与2-商业5之间。
该桩板挡墙设计为AB段边坡,为填方环境边坡,边坡安全等级为一级,设计合理使用年限为50年,其控制剖面为30、31二个剖面,边坡长度约26米,边坡高度约为11米,边坡面积约为300㎡。
该桩板挡墙基础由重庆川东南地质工程勘察设计于2014年11月进行了详勘,具体详《重庆金科中央华府岩土工程详细勘察报告》。
该AB段为填方边坡,现状地面线倾角较缓,下覆基岩倾角平缓,局部反倾,但未来填土层厚度较大,直立填土后,填土体可能发生填土体内部的圆弧滑动。
上部≤1:2放坡绿化+下部桩板挡墙支护,桩截面尺寸1.2×1.8(m),桩中心距3m、4m,采用C30砼浇筑,其中Z7、Z8嵌入设计坡底线以下深度不少于7m,Z9-Z16嵌入设计坡底线以下深度不少于8m。
桩背侧均采用25E28钢筋(HRB400级),桩背侧纵筋均在距桩顶(从桩冠梁顶标高开始)往下4m位置处截断12根,桩面侧均采用8E28钢筋(HRB400级),桩侧分布钢筋两边各采用6E28钢筋(HRB400级),箍筋均采用直径E10@200(4)。
桩顶部设置冠梁,桩间设置面板,桩面板用C30砼支模现浇,厚250㎜,采用水平E12@200,竖向E12@220双层双向配筋。
边坡治理工程(抗滑桩、锚杆、锚索、挡板、冠梁)施工方案

边坡治理⼯程(抗滑桩、锚杆、锚索、挡板、冠梁)施⼯⽅案⽬录第⼀章、编制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1 第⼆章、⼯程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1第三章、施⼯部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3 第四章、施⼯⽅案及主要技术措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈6 4.1测量放线┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈64.2旋挖成孔抗滑桩施⼯┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈74.3锚索施⼯┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈214.4锚杆挂⽹喷射砼施⼯┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈274.5挡⼟板施⼯┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈334.6桩顶冠梁施⼯┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈35 第五章、⼯程质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈36 第六章、⼯期保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈41 第七章、安全⽣产保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈43 第⼋章、现场⽂明施⼯和环境保护措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈46第⼀章编制依据1、设计研究院设计的《基坑边坡治理⼯程施⼯设计图》2、地质⼯程勘察设计院⼯程出具的《岩⼟⼯程勘察报告》;3、现⾏规范、标准:《建筑⼯程施⼯质量验收统⼀标准》GB50300-2001《⼯程测量规范》GB50026—2007《建筑地基基础设计规范》GB50007—2012《建筑地基基础技术规范》JG79-2002《重庆市建筑软弱地基基础设计规范》DBJ50-047-2006《建筑地基基础⼯程施⼯质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94—2008《建筑桩基检测技术规范》JGJ106-2003《混凝⼟检验评定标准》GBJ107-2010《混凝⼟结构⼯程施⼯质量验收规范》GB50204—2002(2011版)《钢筋机械连接通⽤技术规程》JGJ107-2010《建筑机械使⽤安全技术规程》JGJ33-2001《建筑施⼯安全检查标准》JGJ59-2011《施⼯现场临时⽤电安全技术规范》JGJ46-2005第⼆章⼯程概况2.1地理位置2.2项⽬概况因建筑物布置和建设配套的需要,本项⽬⼟⽯⽅采⽤整体⼤开挖,从⽽致使开挖基底与⼩区道路间存在⾼达7~19m的⾼边坡。

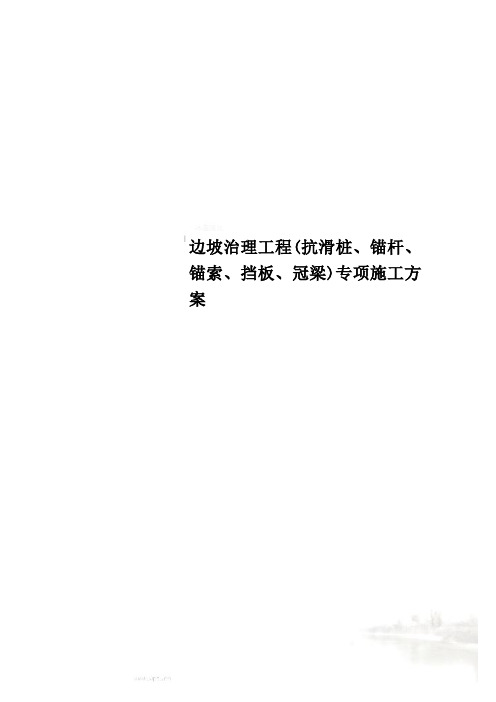

边坡治理工程(抗滑桩、锚杆、锚索、挡板、冠梁)专项施工方案

边坡治理工程(抗滑桩、锚杆、锚索、挡板、冠梁)专项施工方案毕节煤监分局职工住宿楼边坡支护工程专项施工方案目录第一章、编制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1 第二章、工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1 第三章、施工部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3 第四章、施工方案及主要技术措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈64.1测量放线┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈64.2旋挖成孔抗滑桩施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈74.3锚索施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈214.4锚杆挂网喷射砼施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈274.5挡土板施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈334.6桩顶冠梁施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈35 第五章、工程质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈36 第六章、工期保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈41 第七章、安全生产保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈43 第八章、现场文明施工和环境保护措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈46第一章编制依据1、设计研究院设计的《基坑边坡治理工程施工设计图》2、地质工程勘察设计院工程出具的《岩土工程勘察报告》;3、现行规范、标准:《建筑工程施工质量验收统一标准》GB50300-2001《工程测量规范》GB50026—2007《建筑地基基础设计规范》GB50007—2012《建筑地基基础技术规范》JG79-2002《重庆市建筑软弱地基基础设计规范》DBJ50-047-2006《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94—2008《建筑桩基检测技术规范》JGJ106-2003《混凝土检验评定标准》GBJ107-2010《混凝土结构工程施工质量验收规范》GB50204—2002(2011版)《钢筋机械连接通用技术规程》JGJ107-2010《建筑机械使用安全技术规程》JGJ33-2001《建筑施工安全检查标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ46-2005第二章工程概况2.1地理位置2.2项目概况因建筑物布置和建设配套的需要,本项目土石方采用整体大开挖,从而致使开挖基底与小区道路间存在高达7~19m的高边坡。
抗滑桩、挡土墙施工方案
xxxxx 抗滑桩砼浇注及桩间挡墙施工方案一、编制依据:1、设计院地下车库挡墙抗滑桩施工图。
相关图纸会审资料。
2、现场实际情况。
二、工程概况:xxxxx地下车库挡墙工程:1、抗滑桩共14 根(具体尺寸见施工图),现场人工挖孔已经施工完成,桩筋已经安装完毕,并经过相关单位验收合格,可以进入下道工序施工。
2、现场拟准备浇注桩混凝土及桩间挡墙施工。
抗滑桩桩深度均在12米至14米左右。
抗滑桩及挡墙总长53.5米,挡墙宽度250 根据现场实际情况从6 号楼东侧为抗滑桩施工范围土石方范围先施工,露出土石方的桩后施工。
施工顺序为先施工抗滑桩,待抗滑桩砼达到80%后再施工桩间挡墙。
3、现场水电均已接通。
4、附抗滑桩及挡墙平面图、剖面图。
三、施工人员安排及设备等准备工作:1、 租赁吊装设备:50吨吊车一台。
2、 混凝土浇注采用:汽车泵一台、3台商品砼搅拌车供应砼。
3、 如桩内地下水太大,应充分考虑 2台7.5千瓦抽水泵同时抽 水作业;4、 抗滑桩太深,水大,向外租赁18米长,260mm 直径专用钢 串筒一套。
5、 插入式振动棒4台。
6、 泥工12人。
一班作业从早上6: 00开盘至22: 00前结束。
7、 确定超声波管已经埋设到位,并绑扎牢固。
&晚上加班用的照明灯具等施工机具设备准备齐全。
9、挡墙土方开挖 一台300型挖机器、2台渣土运输车。
混泥 土喷射机PZ-7型一台。
10、向搅拌站提前报送混凝土材料浇筑计划:该桩、挡墙混凝土为SP8C35标号LL —11、监理、搅拌站、泥工班组、现场施工管理人员的相互配合工作已经做好。
具备浇注条件。
四、施工部署:第1 步、抗滑桩砼浇筑;第2 步、桩低应变检测、超声波检测;第3 步、挡墙土方开挖;第4 步、边坡土钉、细石砼喷锚。
第5 步、桩上挡墙及地梁位置混凝土打凿。
第6 步、地梁及挡墙钢筋植筋。
钢筋安装。
第7 步、挡墙钢筋验收、模板安装、砼浇筑。
五、施工方案及安全技术措施:第1 步、抗滑桩砼浇筑:(一)、施工工艺:1、所有人员、设备已经准备就绪,桩底积水及杂质已确认清理干净。
边坡治理工程(抗滑桩、锚杆、锚索、挡板、冠梁)专项施工方案
毕节煤监分局职工住宿楼边坡支护工程项施工方案目录第一章、编制依据---------------------------------------------------------------- 1第二章、工程概况---------------------------------------------------------------- 1第三章、施工部署---------------------------------------------------------------- 3第四章、施工方案及主要技术措施-------------------------------------------------- 64.1测量放线------------------------------------------------------------- 64.2旋挖成孔抗滑桩施工--------------------------------------------------- 74.3 锚索施工------------------------------------------------------------ 214.4 锚杆挂网喷射砼施工-------------------------------------------------- 274.5 挡土板施工---------------------------------------------------------- 334.6 桩顶冠梁施工-------------------------------------------------------- 35第五章、工程质量保证措施-------------------------------------------------------- 36第六章、工期保证措施41第七章、安全生产保证措施-------------------------------------------------------- 43第八章、现场文明施工和环境保护措施46第一章编制依据1、设计研究院设计的《基坑边坡治理工程施工设计图》2、地质工程勘察设计院工程出具的《岩土工程勘察报告》;3、现行规范、标准:《建筑工程施工质量验收统一标准》GB50300-2001《工程测量规范》GB5002—2007《建筑地基基础设计规范》GB5000—2012《建筑地基基础技术规范》JG79-2002《重庆市建筑软弱地基基础设计规范》DBJ50-047-2006《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94—2008《建筑桩基检测技术规范》JGJ106-2003《混凝土检验评定标准》GBJ107-2010《混凝土结构工程施工质量验收规范》GB5020—2002(2011版)《钢筋机械连接通用技术规程》JGJ107-2010《建筑机械使用安全技术规程》JGJ33-2001《建筑施工安全检查标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ46-2005第二章工程概况2.1地理位置2.2项目概况因建筑物布置和建设配套的需要,本项目土石方采用整体大开挖,从而致使开挖基底与小区道路间存在高达7〜19m的高边坡。
冠梁及挡土墙专项施工方案
XX市地铁一号线一期工程XXX车站附属工程冠梁及挡土墙专项施工方案编制:审核:审批:XXXX集团有限公司XXX项目经理部20XX年X月X日目录第一章编制说明 (1)一、编制范围 (1)二、编制原则 (1)三、编制依据 (1)第二章工程概况 (3)一、工程概况 (3)二、工程地质与水文地质概况 (3)第三章施工计划安排 (5)一、施工准备 (5)二、施工计划安排 (6)三、冠梁及挡墙施工进度计划 (7)四、施工进度保证措施 (7)五、主要机械设备计划 (7)六、劳动力安排计划 (8)第四章冠梁及挡墙施工方案 (8)一、项目部人员组织机构 (8)二、冠梁及挡墙施工工艺及方法 (10)第五章质量保证体系及措施 (15)一、质量目标 (14)二、质量管理保证体系 (14)三、技术保证措施 (17)第六章安全保证措施 (20)一、安全施工组织体系 (20)二、主要施工项目安全技术措施 (21)三、施工机械安全措施 (22)四、应急救援组织机构 (24)第七章现场文明施工与环保措施 (26)一、文明施工保证措施 (27)二、环境保护措施 (28)第一章编制说明一、编制范围编制范围为XX市地铁一号线一期工程土建施工Y合同段朝阳门车站(车站里程YDK22+384.200~YDK22+517.300)附属围护结构冠梁及挡墙施工。
二、编制原则严格按照质量/环境/职业健康安全管理体系手册和项目法施工要求,进行施工管理和质量控制,本着安全、环保、优质、高效、确保工期的原则。
严格按照中铁二院工程集团有限责任公司设计的XX市地铁一号线朝阳门车站主体围护结构施工图,并且基于以下原则进行阐述:科学部署,统筹安排,分期分阶段组织施工;组织多工作面作业和平行、交叉、流水作业,力求均衡生产,科学管理。
采用先进施工技术,科学合理地确定施工方案,精打细算,降低工程成本;充分利用现有机械和设备,扩大机械化施工范围,提高施工项目机械化程度。
桩板挡(抗滑桩)墙施工专项方案

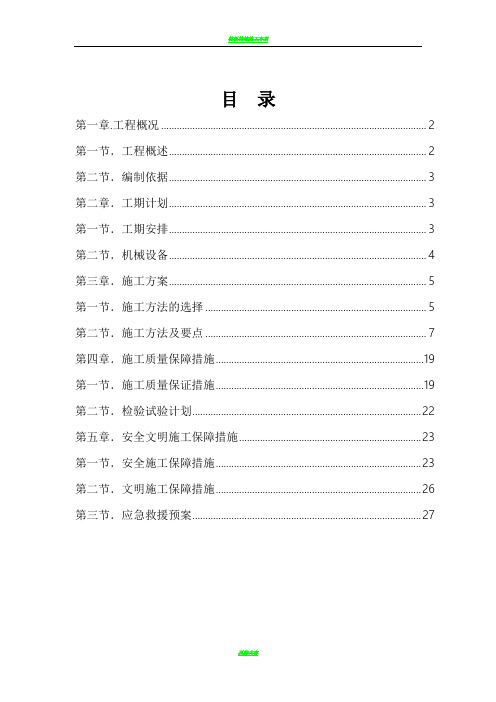

目录第一章。
工程概况 (2)第一节.工程概述 (2)第二节.编制依据 (3)第二章.工期计划 (3)第一节.工期安排 (3)第二节.机械设备 (4)第三章.施工方案 (5)第一节.施工方法的选择 (5)第二节.施工方法及要点 (7)第四章.施工质量保障措施 (19)第一节.施工质量保证措施 (19)第二节.检验试验计划 (22)第五章.安全文明施工保障措施 (23)第一节.安全施工保障措施 (23)第二节.文明施工保障措施 (26)第三节.应急救援预案 (27)桩板挡墙施工专项方案第一章、工程概况第一节、工程概述该桩板挡墙位于重庆市茶园新区米兰大道金科中央华府西区二标段2—商业1与2—商业5之间。
该桩板挡墙设计为AB段边坡,为填方环境边坡,边坡安全等级为一级,设计合理使用年限为50年,其控制剖面为30、31二个剖面,边坡长度约26米,边坡高度约为11米,边坡面积约为300㎡。
该桩板挡墙基础由重庆川东南地质工程勘察设计于2014年11月进行了详勘,具体详《重庆金科中央华府岩土工程详细勘察报告》. 该AB段为填方边坡,现状地面线倾角较缓,下覆基岩倾角平缓,局部反倾,但未来填土层厚度较大,直立填土后,填土体可能发生填土体内部的圆弧滑动。
上部≤1:2放坡绿化+下部桩板挡墙支护,桩截面尺寸1。
2×1。
8(m),桩中心距3m、4m,采用C30砼浇筑,其中Z7、Z8嵌入设计坡底线以下深度不少于7m,Z9—Z16嵌入设计坡底线以下深度不少于8m。
桩背侧均采用25E28钢筋(HRB400级),桩背侧纵筋均在距桩顶(从桩冠梁顶标高开始)往下4m位置处截断12根,桩面侧均采用8E28钢筋(HRB400级),桩侧分布钢筋两边各采用6E28钢筋(HRB400级),箍筋均采用直径E10@200(4)。
桩顶部设置冠梁,桩间设置面板,桩面板用C30砼支模现浇,厚250㎜,采用水平E12@200,竖向E12@220双层双向配筋。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
抗滑桩、挡土板及冠梁专项施工方案一、 施工工艺流程1、总施工工艺脚手架搭设 清坡清底清桩头 施工抗滑桩上部 施工挡土板 回填抗滑桩和挡土板与边坡之间的空隙土方 施工冠梁 脚手架拆除2、分项工程施工工艺 抗滑桩上部、挡土板及冠梁施工工艺流程图二、施工技术要求及质量保证措施1、脚手架搭设与拆除1)、材料要求(1)、钢管:采用外径48mm ,壁厚3.5mm 的Q235-A 级焊接钢管,材质符合《碳素结构钢》(GB/T700)的相应规定。
不得有明显变形、裂纹、压扁和锈蚀。
必须进行防锈处理。
(2)、扣件:材质符合现行国家标准《钢管脚手架扣件》(GB15831)的规定,扣件不得有加工不合格、无出厂合格证、表面裂纹变形、锈蚀等质量问题,活动部位灵活转动;夹紧钢管时,开口处的最小距离不小于5mm ,表面涂刷橘黄色油漆。
清底凿桩头 钢筋绑扎 模板安装 砼浇筑 砼养护坼模 脚手架搭设 脚手架拆除2)、操作工艺(1)立杆:横距为1.05m,纵距为1.5m,抗滑桩周围适当进行调整。
立杆采用对接扣件连接,相邻立杆的接头位置错开布置在不同的步距内,与相近大横杆的距离不宜大于步距的1/3,立杆与大横杆必须用直角扣件扣紧,不得隔步或遗漏。
双立杆必须底下钢管支撑相对应,即在同一条直线上。
(2)大横杆:大横杆长度为6m,间距1.8m(需要时进行适当调整),对立杆起约束作用,大横杆设置在立杆内侧与立杆用直角扣件扣紧,不得遗漏。
大横杆采用对接扣件连接,接头与相邻立杆距离≤500mm。
同一平面上步和下步相邻的两根大横杆的接头均相互错开,不得出现在同一跨内且相邻接头在水平方向错开的距离≥500mm。
同一排大横杆水平偏差不大于该片脚手架总长度的1/250且不大于50mm。
(3)小横杆:每一主节点处必须用直角扣件在大横杆上搭设小横杆,该杆轴线偏离主节点距离不大于150mm。
在任何情况下不得拆除贴近立杆的小横杆。
立杆与大横杆交点处设小横杆,小横杆间距1m。
(4)剪刀撑:a每组剪刀撑跨越立杆根数为5-7根,斜杆与地面夹角在45~60度角之间。
b在外侧立面必须沿长度和高度连续设置。
c剪刀撑斜杆应与立杆和伸出的小横杆进行连接,底部斜杆的下端应置于垫板上。
d剪刀撑斜杆的接长均采用搭接,搭接长度不小于1m,设置2个旋转扣件。
双立杆部分剪刀撑采用对接。
e在脚手架拐角处及中间沿纵向每隔6跨,在横向平面内加设斜杆,使之成为之字形或十字形。
(5)脚手板:用16#铅丝固定在横杆上,作业面必须满铺脚手板。
脚手板采用对接平铺时,在对接处,与其下侧支承横杆的距离应控制在130~150mm之间,两块脚手板外伸长度之和不大于300mm。
脚手板采用搭设铺放时,其搭接长度不得小于200mm,且在搭接段的中部设有支承横杆。
铺板严禁出现端头超出支承横杆150mm以上未作固定的探头板。
挂立网要求挂在脚手架外杆内侧封严。
3)、搭设方法脚手架的搭设作业必须遵守以下规定:a立于土地面上的立杆底部加设宽度200mm、厚度为50mm的垫板或垫木。
b在搭设前,必须对进场脚手架杆配件进行严格的检查,禁止使用质量不合格的配件。
c脚手架的搭设作业,必须在统一指挥下,严格按照以下规定程序进行①按施工方案放线、铺垫板、设置底座或标定立杆位置;②周边脚手架从一角部开始并向两边延伸交圈搭设;③按定位竖起立杆,将立杆与纵、横、坡向扫地杆连接固定,然后装设第一纵向和横向水平杆,随校正立杆垂直之后予以固定,并按此要求继续向上搭设;④设置第一排坡向和连墙杆前,“一”字形脚手架必须设置必要的抛撑,以确保构架稳定和架上作业人员的安全,边长≥20m的周边脚手架,必须设置≤6000mm抛撑;⑤剪刀撑、斜杆等整体拉结杆件和连墙杆件随架子搭设一起及时设置;⑥脚手架处于顶层连墙点之上的自由高度不得大于4m。
当作业层高出其下连墙点2步或4m以上,且其上无连墙体时,必须采取适当的临时撑拉措施。
4)、脚手架的拆除(1)全面检查脚手架的扣件连接、连墙杆、支撑体系是否符合安全要求,发现问题必须及时改正。
(2)拆除作业之前必须有安全技术措施交底,并且要落实到班组操作人员。
拆除脚手架之前要清除脚手架上杂物及地面障碍物。
(3)在地面设围挡,设警戒标志,并有专人指挥,严禁非操作人员入内。
(4)外架拆除顺序为先搭的后拆,后搭的先拆。
(5)拆除顺序:逐层由上而下进行,严禁上下同时作业,拆除外架时不得进行外墙施工及其它作业,架子拆除时由专人配合因连墙点而影响的外墙面补上。
(6)所有连墙杆件随脚手架逐层拆除,严禁先将连墙杆件整层或数层拆除后再拆除脚手架;分段拆除架子高差不得大于2步架,若因施工需要高差大于2步架,则必须加设连墙杆加固。
(7)当脚手架拆至最后一步拉墙件时,必须先在适当位置搭临时抛撑加固后,再拆连墙杆。
(8)根据工程实际情况,如脚手架采取分段式分立面拆除时,不拆除的脚手架两端先设连墙杆及斜向横撑。
(9)脚手架拆除时注意成品保护,不得损坏已施工完的外墙面。
(10)各种构件必须及时分类放置,扣件装袋传入楼作业面运出,严禁抛仍,钢管由人工传至地面,不得在外架上集中堆放并严禁抛扔,运至架料堆放区后按规格码放。
5)安全技术措施(1)、脚手架搭设及拆除前、层层落实安全技术交底,做到管理人员及架子工,人人清楚,个个明白。
(2)、脚手架搭拆人员必须符合国家有关法律、法规要求,并且具备专业工种操作上岗证。
严禁无证人员操作。
(3)、工人在架上进行搭设作业时,作业面上必须满铺脚手板,并予以临时固定。
(4)、不得单人进行装设较重杆配件和其它易造成失衡、脱手、碰撞、滑跌等不安全作业。
(5)、在搭设中不得随意改变构架设计、减少杆配件设置。
确有实际情况,需要对构架作调整和改变时,必须提交技术协调部有关人员解决。
(6)禁止在脚手架板上加垫器物或单块脚手板以增加操作高度。
(7)作业人员必须戴好安全帽,系好安全带,穿防滑鞋,不得带病或酒后作业,并遵守国家及有关施工现场管理安全要求。
(8)脚手架搭设时,每日上班前,班长必须详细布置施工任务并及时检查现场安全状况,检查施工现场是否存在安全隐患,发现隐患及时整改(9)钢管、扣件及安全网的材质满足国家及有关安全技术规范要求。
(必须按公司要求使用定点厂家生产的产品。
)(10)脚手架外立杆满挂绿色密目安全网,密目网绷拉平直,封闭严密,操作层及操作层下步架满兜水平安全网。
(11)操作层上不得集中堆放材料,不得将缆风绳、巨型广告牌等堆于外架上。
(12)严禁攀、爬上架,不得任意拆除脚手架的构件及连墙杆,确因拉结点影响施工时,必须通知安全监督部和技术协调部协商解决。
(13)六级及六级以上大风和雨、雾天必须停止外架上作业,设专人负责对外架进行定期维修及检查。
(14)雨天必须仔细检查外架底部是否积水,基础底部是否松动,是否下沉,立杆是否悬空,保证排水沟排水通畅。
如发现外架基础塌陷等情况,立即上报工程部及安全监督部,采取有效措施处理,方可上架作业。
(15)严禁在脚手架基础及邻近处进行挖掘作业,在脚手架上进行电焊作业必须有防火措施及专人看火。
(16)脚手架避雷,接地措施必须按国家建委《施工现场临时用电安全技术规范》JGJ46-88中的有关规定执行。
(17)专职架子工必须在每天班前仔细检查架子安全状况,一旦发现安全隐患要及时上报。
(18)外架搭设完毕,经验收后方可使用。
(19)未尽事宜应严格按现行建筑安全操作规程进行施工。
2、清底凿桩头1)质量标准及要求:(1)、灌注桩清凿后桩头高程:不高于设计高程;(2)、不允许横向重锤凿桩,桩头清除允许偏差±5mm。
(3)、清凿后混凝土应新鲜、坚实、无泥土等杂物;(4)、钢筋按设计要求恢复原位,保证钢筋顺直,焊接牢固。
2)清凿桩头技术保障措施(1)、采用人工对桩头上渣土进行清理后,桩基采用风镐和人工钢钻进行清凿桩头。
首先采用风镐将桩头清凿至距设计桩顶10—20cm 的位置,然后人工仔细凿除平整至设计桩顶标高。
要求不损伤设计桩顶标高以下部分的桩体。
(2)、桩顶清凿标高严格按设计标高控制。
(3)、在水平凿除桩头时,禁止过大的水平力,清桩头时,桩头部分的松散砼或砼浮浆必须清除干净,清至砼密实层,首先在桩侧面用人工钻水平方向凿50~100mm 深沟槽,然后采用风镐自上而下进行凿除作业,保证不冲击破坏有效桩体。
(4)、凿除的砼块渣及时清运出场。
3、钢筋绑扎技术要求(1)根据《砼结构工程质量验收规范(GB50204-2002)》规定,钢筋安装位置允许偏差见下表:钢筋安装位置允许偏差表序号项目允许偏差值1 绑扎钢筋骨架长:±10mm;宽、高:±5mm2 受力筋间距±10mm3 受力筋排距±5mm4 绑扎箍筋间距±20mm5 钢筋保护层±10mm(2)主筋接头采用双面搭接焊或螺纹连接,且相邻接头应相互错开35d。
(3)钢筋由钢筋组统一加工,根据施工前后顺序下料成型,挂牌编码,在绑扎前要对照图纸进行检查。
(4)绑扎时结合结构物受力特点,能连续配筋的尽量连续配筋,搭接点应错开放置,焊接头每截面不超过50%。
(5)施工中高度重视钢筋保护层厚度。
(6)钢筋绑扎完成后,由现场质检员检查合格后,再请现场监理人员检查合格后方可浇注砼。
并详细准确地做好隐蔽工程记录。
4、模板安装(1)模板的接缝不应漏浆,模板内不应有积水。
(2)模板与砼的接触面应清理并涂刷隔离剂,但不能采用影响结构性能的隔离剂。
(3)安装挡土墙模板时必须按设计要求安装泄水管。
(4)模板的安装,其允许偏差见下表:模板安装允许偏差表序号项目允许偏差值1 轴线位置5mm2 截面内部尺寸+4,-5mm3 表面平整度5mm5、砼浇筑(1)根据设计要求,采用C30砼,砼灌注前由当班技术员检查砼的坍落度,满足技术要求方可浇筑。
(2)砼输送、浇筑、间歇的全部时间不应超过砼的初凝时间,每模砼应连续浇注,一次完成,如需多次浇注,浇注前应对交接缝进行处理,交接面应凿毛、清理干净并用砂浆润湿。
(3)按有关规定及时制作试块,每个砼灌注台班或每50m3砼制作一组试块,自然养护28天,送指定试验室进行抗压试验。
6、砼养护(1)砼浇注完毕后12小时以内对砼加以覆盖并保湿养护。
(2)砼浇水养护的时间:对采用普通硅酸盐水泥或矿渣硅酸盐水泥拌制的砼,不得少于7天;对采用缓凝型外加剂的砼不得少于14天。
(3)浇水次数应能保持砼处于湿润状态,砼养护用水与拌制用水相同,冬季施工期间不得浇水并应采取保温措施。
7、拆模模板拆除时的砼强度应能保证砼浇筑体表面和棱角不受损伤。
8、回填土方挡土板拆模后立即回填抗滑桩和挡土墙与边坡之间的空隙土方。
回填土方时应一层层回填并适当压紧。
三、施工进度计划及劳动力安排1、施工工期进度计划横道图2、劳动力按排:计划安排劳力37人:其中架子工4人、钢筋工8人、电焊工2人、模板工8人、浇筑2人、机械操作工5人、其它8人。
