潜山油气藏类型及储层特征
辽河坳陷欢喜岭潜山带成藏特征及勘探潜力评价
辽河坳陷欢喜岭潜山带成藏特征及勘探潜力评价辽河坳陷是中国东北地区的一个重要的油气盆地，其中的欢喜岭潜山带是该地区的一个重要成藏区。
本文将对辽河坳陷欢喜岭潜山带的成藏特征及勘探潜力进行评价，以期为该地区的油气勘探工作提供参考。
一、地质背景辽河坳陷是中国东北地区的一个古生代陆相盆地，盆地发育顺序自东向西依次为扈偃地裂、华晋地裂、燕山地裂和滦阳地裂。
盆地内部具有多期次的构造变形，主要以古构造、新构造和后期隆升构造发育为主，并受有多期次的沉降和隆升作用。
欢喜岭潜山带位于辽河坳陷东南部，处于古构造区，地处新、古构造的过渡带，发育有多个构造凸起，形成复杂的地质结构条件。
在该地区，古构造分布较为密集，局部区域受中、新生代的活动影响，形成了多期的褶皱、断裂和隆升活动。
有着较好的成藏条件和丰富的油气资源。
二、成藏特征1. 地质构造特征欢喜岭潜山带处于古构造的过渡带，受新、古构造共同作用，地质构造复杂，主要发育有织布状和闭环状构造形态。
褶皱断裂发育，构造凸起的规模较大，对沉积岩系的分布和叠合产生了重要影响。
2. 沉积特征潜山带的沉积特征主要表现为不整合的叠合，形成了多期次、多层次的沉积体系。
沉积岩系中发育了大量孔隙、储层和导烃通道，为油气的富集提供了良好的储层条件。
3. 地球化学特征潜山带地球化学特征明显，有机质丰富，干酪根类型主要为Ⅰ型和Ⅱ型，生气组分丰富，干酪根类型和生气组分具有较好的生烃潜力，为油气成藏提供了有力的地球化学依据。
4. 地热地应力特征潜山带地热梯度适中，地应力状态稳定，有助于储层的形成和保留。
受构造活动影响，地表缓慢抬升，对油气的保存具有较好的条件。
三、勘探潜力评价1. 有利构造条件2. 丰富的勘探资源3. 适中的地应力和地热地温条件欢喜岭潜山带在地质构造、沉积特征、地球化学特征和地热地应力特征等方面显示出了良好的成藏潜力。
在今后的油气勘探工作中，应重点关注该地区的构造凸起和地貌高低等地质条件，加大对其的地震勘探、测井解释和地质调查力度，发掘更多的油气资源，为辽河坳陷的油气勘探开发工作做出更大的贡献。
变质岩潜山油藏储层特征及高效开发建议
２ 高产井开发特点
２ １ 油井初 期产 量 高 ， ． 非均质 性较 强 ， 平面产 能 差 异较 大
１ 油藏特征 及开 发概况
Ｊ２ Ｚ ５—１ Ｓ油 田位 于 渤 海 湾 辽 西 凸起 中北 段 ，
西边 界 为辽 西 １号断 层 ， 东南呈 缓 坡 向辽 中 凹陷过 渡， 内部 断层 十分 发 育 ， 辽西 ２号 断层 将 Ｊ ２ Ｚ ５—１ Ｓ
８ ， ％ 平均 采 油 速 度 高 达 ５ ６ 。 目前 已采 出可 采 ．％ 储 量 的 ３ ７ ， 田综 合 含 水 已达 ８ 。据 双 重 介 ．％ 油 ％ 质 的数 值模 拟 预测 ， 藏最 终采 收率 在 ２ ％ 左右 。 油 ８
特征 进 行 了研 究 Ｊ将 潜 山储 层 划 分 为 风 化 壳 、 ， 半 风化壳 与基 岩 ， 储层 岩性 以浅 灰色 片麻 岩及 其形 成 的碎裂 岩 为主 ， 储 集 空 问 为裂 缝 、 蚀 孔 隙及 其 溶 碎 裂 粒 间 孔 隙 ， 井 解 释 储 层 总 孔 隙 度 平 均 为 测 ６８ ， ．％ 裂缝 平 均 孔 隙 度 为 １０ ％ ， 均 渗 透 率 为 ．８ 平 ２ ０×１ ～ ～９０×１ ｍ ， 质 平 均 孔 隙 度 为 ６ ０ ０ ０～ 基
地质 结构极其复杂 ， 有裂缝空间发育规律差异 大、 具 潜山 内幕裂缝 发 育段 的连 通模 式 不明确 、
优 质储 层 变化 大 、 均 质 性 极 强 、 续性 及 可 对 比 性 差 等 特 点 。 结 合 Ｊ２ 非 连 Ｚ ５—１ Ｓ潜 山 油 藏 高 产 井 的 特 点 ， 岩性 、 造 裂 缝 发 育及 井 型 等 因素 出发 ， 从 构 分析 潜 山 油 藏 产 能 的 主 控 因素 ， 出潜 山 提 油 藏 高效 开 发 建 议 ， 后 续 潜 山油 藏 的 开发 提 供 了一 定 的借 鉴 。 为 关键 词 ： 裂缝 ； 育 特 征 ； 控 因素 ； 发 主 变质 岩 ； 山 油藏 ； 海 Ｊ２ 潜 渤 Ｚ ５—１ Ｓ油 田

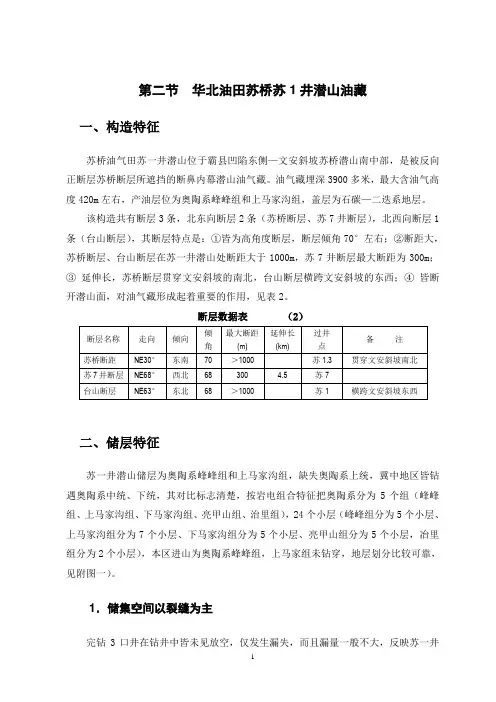

第二节_苏1井潜山
第二节华北油田苏桥苏1井潜山油藏一、构造特征苏桥油气田苏一井潜山位于霸县凹陷东侧—文安斜坡苏桥潜山南中部，是被反向正断层苏桥断层所遮挡的断鼻内幕潜山油气藏。
油气藏埋深3900多米，最大含油气高度420m左右，产油层位为奥陶系峰峰组和上马家沟组，盖层为石碳—二迭系地层。
该构造共有断层3条，北东向断层2条（苏桥断层、苏7井断层），北西向断层1条（台山断层），其断层特点是：①皆为高角度断层，断层倾角70°左右；②断距大，苏桥断层、台山断层在苏一井潜山处断距大于1000m，苏7井断层最大断距为300m；③延伸长，苏桥断层贯穿文安斜坡的南北，台山断层横跨文安斜坡的东西；④皆断开潜山面，对油气藏形成起着重要的作用，见表2。
断层数据表（2）二、储层特征苏一井潜山储层为奥陶系峰峰组和上马家沟组，缺失奥陶系上统，冀中地区皆钻遇奥陶系中统、下统，其对比标志清楚，按岩电组合特征把奥陶系分为5个组（峰峰组、上马家沟组、下马家沟组、亮甲山组、治里组），24个小层（峰峰组分为5个小层、上马家沟组分为7个小层、下马家沟组分为5个小层、亮甲山组分为5个小层，冶里组分为2个小层），本区进山为奥陶系峰峰组，上马家组未钻穿，地层划分比较可靠，见附图一）。
1．储集空间以裂缝为主完钻3口井在钻井中皆未见放空，仅发生漏失，而且漏量一般不大，反映苏一井潜山比较大的缝洞不发育。
据苏1井取上的0.7m岩心观察，未见溶蚀孔洞，只见比较小的裂缝，裂缝中见油斑油气显示，也反映该区溶蚀孔洞不发育，油主要储集在裂缝中。
2．储层的渗流条件比较差苏一井潜山出现没有物性资料，从压力恢复曲线的形态和恢复时间计算的有效渗透率资料分析，储层的渗流条件比较差。
苏1井测压力恢复，关井后11小时40分钟压力开始稳定，见附图二。
从图中反映出缝洞不发育，渗流条件差，压力传导慢，另外根据苏1井压力恢复曲线计算的有效渗透率为2.3～4.1毫达西，较其它地区奥陶系油藏有效渗透率都低。
辽河坳陷欢喜岭潜山带成藏特征及勘探潜力评价
辽河坳陷欢喜岭潜山带成藏特征及勘探潜力评价辽宁省辽河坳陷是中国东北地区重要的石油天然气成藏盆地之一，其地质构造多样、沉积层系叠加较厚，具有良好的生烃、成藏条件。
欢喜岭潜山带作为辽河坳陷的一个重要组成部分，具有较大的勘探潜力。
一、地质背景欢喜岭潜山带位于辽宁大石桥市东南部，是辽河坳陷的一部分。
该区域构造复杂，主要由东西向的隆升构造和北西向的断裂构造组成，断裂活跃，破碎带分布广泛。
受华北板块向东北移动的构造运动和环太平洋板块向东亚板块的俯冲作用影响，形成了复杂的地质构造。
二、地层特征欢喜岭潜山带地层发育早至元古代至晚更新世，主要由花岗岩、片麻岩、沉积地层组成。
在该地区，存在大规模的寒武纪沉积层，其上覆盖着厚重的石炭纪-二叠纪层系，成岩相以泥岩和煤为主。
这些沉积地层为石油天然气的形成提供了良好的物质基础。
三、生烃条件欢喜岭潜山带具有良好的生烃条件。
地层深厚，热演化程度较高，有利于有机质的成熟和生烃作用。
区域内分布着大量的有机质丰富的泥页岩和煤层，为生烃提供了充足的原料。
断裂活跃，地层变形明显，有利于油气运移和聚集。
四、成藏特征欢喜岭潜山带成藏特征明显，主要表现在以下几个方面：1. 地层叠加较厚：该地区面积较大，地层叠加厚度一般为2000米以上，有利于形成大型油气藏。
2. 断裂圈闭：断裂活跃，构造破碎带分布广泛，有利于形成断裂圈闭型油气藏。
3. 有机质丰富：区域内分布着大量的有机质丰富的泥页岩和煤层，为油气的富集提供了条件。
4. 顶盖条件好：盆地顶盖地层良好，地质构造稳定，有利于形成稳定的油气藏。
五、勘探潜力评价综合以上分析，可以得出欢喜岭潜山带具有较大的勘探潜力。
地质构造复杂，有利于形成多种类型的油气藏，包括断裂圈闭型、隆升圈闭型等。
地层叠加较厚，有利于形成大规模的油气藏。
生烃条件良好，有机质丰富，为油气的形成提供了充分的条件。
以往的勘探开发工作表明，在该地区获得了一些油气发现，为进一步的勘探工作提供了经验和依据。

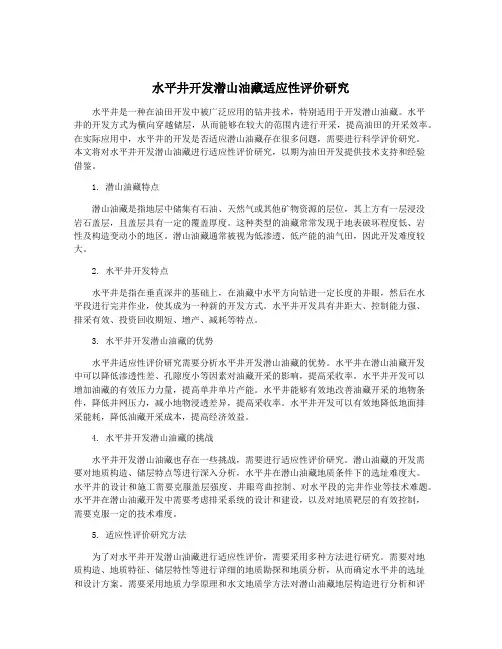

水平井开发潜山油藏适应性评价研究
水平井开发潜山油藏适应性评价研究水平井是一种在油田开发中被广泛应用的钻井技术，特别适用于开发潜山油藏。
水平井的开发方式为横向穿越储层，从而能够在较大的范围内进行开采，提高油田的开采效率。
在实际应用中，水平井的开发是否适应潜山油藏存在很多问题，需要进行科学评价研究。
本文将对水平井开发潜山油藏进行适应性评价研究，以期为油田开发提供技术支持和经验借鉴。
1. 潜山油藏特点潜山油藏是指地层中储集有石油、天然气或其他矿物资源的层位，其上方有一层浸没岩石盖层，且盖层具有一定的覆盖厚度。
这种类型的油藏常常发现于地表破坏程度低、岩性及构造变动小的地区。
潜山油藏通常被视为低渗透、低产能的油气田，因此开发难度较大。
2. 水平井开发特点水平井是指在垂直深井的基础上，在油藏中水平方向钻进一定长度的井眼，然后在水平段进行完井作业，使其成为一种新的开发方式。
水平井开发具有井距大、控制能力强、排采有效、投资回收期短、增产、减耗等特点。
3. 水平井开发潜山油藏的优势水平井适应性评价研究需要分析水平井开发潜山油藏的优势。
水平井在潜山油藏开发中可以降低渗透性差、孔隙度小等因素对油藏开采的影响，提高采收率。
水平井开发可以增加油藏的有效压力力量，提高单井单片产能。
水平井能够有效地改善油藏开采的地物条件，降低井网压力，减小地物浸透差异，提高采收率。
水平井开发可以有效地降低地面排采能耗，降低油藏开采成本，提高经济效益。
4. 水平井开发潜山油藏的挑战水平井开发潜山油藏也存在一些挑战，需要进行适应性评价研究。
潜山油藏的开发需要对地质构造、储层特点等进行深入分析，水平井在潜山油藏地质条件下的选址难度大。
水平井的设计和施工需要克服盖层强度、井眼弯曲控制、对水平段的完井作业等技术难题。
水平井在潜山油藏开发中需要考虑排采系统的设计和建设，以及对地质靶层的有效控制，需要克服一定的技术难度。
5. 适应性评价研究方法为了对水平井开发潜山油藏进行适应性评价，需要采用多种方法进行研究。
车古201潜山油藏裂缝性储层特征研究
（ １ ）裂 缝 组 系 。 根据 岩 心 古 地 磁 定 向 、Ｆ Ｍ１ 成像 分析 ，确 定富 台潜 山裂 缝 组 系特 征 ：主 要发 育 ４ 组 裂 缝 ，最发 育 的 是纵 张
裂缝和两组断层派生缝 ，其次是横张裂缝和平面共轭剪切缝 。纵
张裂缝 与 长轴 方 向平 行 ．两 组 断层 派 生缝 与长 轴方 向夹 角分 别 为 ６ （ １ 和３ ０ 度 ，横 张 裂缝 与长 轴方 向垂 直 ，平 面共 轭剪 切 缝 与长 轴方
度 是两 个 十分 重 要的 参数 ，直接 关 系到 油藏 中流体 流 通 的网络 特
（ １ ）车古２ ０ １ 潜山主要发育燕山期及喜山期构造裂缝 ，裂 缝 走向主要发 育４ 个组 系 ，为高 角度 裂缝 。储层发育 受岩性控
制 ，由 白云岩 一 灰岩一 泥 质 云 灰岩 一 泥 岩 顺 序 ，裂缝 发育 程 度 由强
组组成。
通过对野外露头 、Ｆ ＭＩ 成像资料 、 常规测井资料和岩心观测 数据分析可知 ，构造裂缝的发育主要受以下几个因素控制。 （ １ ）断层对裂缝 的发育存在明显的影响 ，距离断层越近 ， 裂缝越发育，随着距离断层距离的加大 ，裂缝发育程度减弱。
（ ２） 岩 性 控 制 。在 相 同应 力下 ，裂 缝 发育 程 度 随岩 性 不 各 异 ，按 泥岩 一泥 质 云灰 岩 一灰 岩 一 白云岩 顺 序发 育 程度 由弱变
白云 岩 为 主 ，白云 石含 量平 均 ３ ５ ． ５ ％，方 解 石 含 量 平 均 ６ ３ ． ８ ％；
上马家沟组以灰岩为主，白云石含量平均３ ０ ． ７ ％，方解石含量平
均６ １ ． ４ ％；风 山组 以白云 岩 为主 ，白云 石含 量平 均 ９ Ｚ ４ ％。
古潜山油气藏研究综述
第21卷 第3期地 球 物 理 学 进 展V ol.21 N o.32006年9月(页码:879~887)P ROG RESS IN G EOP HY SICSSept. 2006古潜山油气藏研究综述李 军1, 刘丽峰2, 赵玉合1, 涂广红1, 周立宏3, 肖敦清3, 高嘉瑞3(1.中国科学院地质与地球物理研究所,北京100029; 2.中石化石油勘探开发研究院,北京100083;3.中国石油大港油田公司,天津300280)摘 要 文章介绍了古潜山油气藏的勘探历史、研究现状、分类及特征,并指出开展/残留盆地0的研究对古潜山油气藏的勘探具有指导意义.作者按照简单易行的原则,将古潜山油气藏分为两大类共六种.随后作者阐述了形成大型古潜山油气藏的条件,包括构造背景、沉积环境以及成藏配置等等,最后文章介绍了古潜山油气藏勘探的重要技术,主要有叠前深度偏移处理、综合地球物理方法以及古潜山内幕裂缝预测技术等等.关键词 古潜山油气藏,残留盆地,勘探技术中图分类号 P631 文献标识码 A 文章编号 1004-2903(2006)03-0879-09A review of study on ancient buried hill reservoirLI Jun 1, LIU L-i feng 2, ZH A O Yu -he 1, TU Guang -hong 1, ZH OU L-i hong 3,XIA O Dun -qing 3, GA O Jia -rui3(1.Institute of Geolog y and Ge op hy sics ,Chinese A cade my of Science s,B eij ing 100029,China;2.Ex ploration &Pr oduc tion Re se arch I nstitu te .S IN OP EC,B eij ing 100083,China3.Dag an g oilf ie ld Comp any ,CN PC,T ianj in 300280,China)Abstract T he paper intr oduces ex plo rato ry histo ry,present study status ,catego ry o f ancient buried hill reserv oir and featur es o f ancient bur ied hill,and the author thinks the study o f /pr eser ved basin 0can g uide the explorat ion o f ancient bur ied hill reservo ir.T he author calssifies ancient bur ied hill r eser vo ir as six types w ith convenient and feasible princ-i ple.M o reov er,t he autho r fo rmulates the conditio ns of fo rming g r eat ancient buried hills reserv oir ,w hich include tec -to nic backg round ,sediment ary envir onment and co nf igurat ion o f fo rming r eser vo ir.Finally ,the key techno lo gies of ex-plorat ion of ancient buried hill is presented,w hich inv olve 3-D prestack depth mig ratio n,interg rat ed geo physical t ech -nolog ies and fr actur e pr ediction technolog ies of internal ancient bur ied hill ,etc.Keywords ancient buried hill r eser vo ir,preserved basin,explo rato ry technolog y收稿日期 2006-01-10; 修回日期 2006-03-20.基金项目 中国科学院知识创新重大项目(KZCX1-SW -18-01)和大港油田基础外协项目(JS FW -0000-00341)资助.0 引 言石油和天然气是工业的命脉,是国家极其重要的战略资源.随着国民经济可持续发展的要求,以及对油气能源需求的不断增长,迫切需要立足国内找出更多的油气资源来.过去中国油气资源的第一次创业,新生代陆相碎屑岩沉积盆地作出巨大贡献,但预计2010年我国石油缺口将达0.8~ 1.2亿吨.这种情况严重影响着经济社会的可持续发展.第2轮油气评价认为,中国石油资源量为940@108t,天然气为38@1012m 3,但探明率石油为22%,天然气仅7%[1].这样,在继续寻找新生代陆相碎屑岩沉积盆地油气资源的同时,还应及早开拓新的勘探领域,探索前新生代(中生代、古生代、甚至元古代)的油气资源[2,3].目前国内前新生代海相残留盆地中从古潜山探明的储量已占相当比例.据统计,渤海湾盆地已知的61个古潜山油气藏的探明储量占盆地总储量的10.4%.其中辽河坳陷的8个古潜山油气藏占坳陷油气总储量的20.3%;黄骅坳陷(8个)占2.9%;济阳坳陷地球物理学进展21卷(20个)占14.8%;冀中坳陷(21个)占59.7%;渤海海域(4个)占2.3%.中国油气的潜力巨大,还有大量的油气资源有待于发现和开发,古潜山就是其中一个重要的领域.1古潜山勘探进展和研究现状1.1古潜山的概念古潜山是古地貌的一种形态,地层经过地壳变动后的长期风化剥蚀,造成表面形态的高低不平,后来再次下沉被新生代沉积层所覆盖,其中突起的山丘就称为古潜山.古潜山油气藏具有三个条件:)是油源问题,古潜山自身没有油源,必须借助于能与生油层沟通的不整合面、断面或渗透性岩层使生油层中的油气运移进入古潜山储集层;二是储层问题,古潜山的主要储集空间为次生孔隙和裂缝双介质系统,特别是遭风化溶蚀形成的古岩溶型溶蚀孔洞是优良的储集空间;三是圈闭问题,大多数情况下古潜山本身没有封盖层,需要依靠上覆非渗透性岩层作为盖层.1.2古潜山油气藏勘探进展及研究现状古潜山油气藏的勘探始于1909年,美国在勘探中、新生界油气资源时,在俄亥俄州中部辛辛那提隆起东买发现了摩罗县古潜山油田.油井初期日产原油31.8m3.随着一系列高产古潜山油藏的发现,各国开始重视古潜山油藏的勘探开发工作.目前在美国、俄罗斯、西班牙、澳大利亚、加拿大、埃及、利比亚、委内瑞拉、阿尔及利亚、伊朗、巴西、摩洛哥、安哥拉、前南斯拉夫、匈牙利、罗马尼亚、越南等国家都发现了古潜山油气田.国内古潜山油藏的勘探是以任丘油田的发现为转机的,任丘潜山油田是我国第一个在中上元古界海相碳酸盐岩古潜山中找到的高产大油田,含油面积80km2,探明石油地质储量4@108t,最高年产量达1352@104t.任丘油田发现以后,国内曾掀起寻找古潜山油藏的热潮,但收效不大,直到油气二次创业理论[1]提出之后,古潜山油气的勘探才有迅速的发展,例如,位于大港油田北大港构造带东北斜坡的千米桥潜山的发现,勘探证明该古潜山风化壳储集层发育,为储量规模近亿吨级的高产油气藏.随着我国一系列古潜山油气藏的发现,说明古潜山已成为我国重要的油气勘探领域,即使是中小型的、隐蔽研究.在古老的地台之上,改造之后保存下来的原型盆地以潜山的形式存在,即逆掩推覆构造或古潜山构造,储集层为碳酸盐岩、花岗岩、火成岩、变质岩等.这样的原型盆地被命名为/残留盆地0,是地壳多旋回运动的产物.从中国海陆大地构造的演化历史可知,古老的陆核华北、扬子、南华、塔里木在古特提斯洋中出现,并发育成块体,在其上和边缘形成海相沉积盆地,生成大量的油气并聚集成油气藏.但是在后期的构造演化过程中,原有的盆地遭到挤压改造变形甚至失去盆地的原貌而成为造山带,油气藏遭到强烈的破坏,但是有的盆地仍保留丰富的油气资源.因此,/残留盆地0理论的提出不仅丰富了石油地质理论,同时开启了我国找油的新思路.残留盆地的形成包含两个阶段[7]:在古全球构造体制的制约下形成的古生代原型盆地;在新全球构造体制下经过多期/变格0,在中新生代并列和迭加作用改造之后,形成残留盆地.几十年的油气勘探工作证明,我国东部和西部都存在残留盆地,目前不仅已在华北地区的冀中、济阳、辽河、黄骅、渤中坳陷、东濮凹陷,而且在准噶尔、酒泉、二连、百色、松辽、东海、北部湾、苏北盆地等地区都发现了前新生代的残留盆地.而古潜山油气藏成功的范例(如冀东油田老堡南1井在奥陶系古潜山获得日产700多立方米的高产油气流)则进一步证明了残留盆地古潜山油气资源是大有可为的.2古潜山油气藏分类及特点2.1分类近年出现对潜山研究的多种分类.毛立言[8]把潜山基本分为地貌山和构造山,而构造山又分为:褶皱山亚类和断块山亚类.王国纯[9]根据潜山的岩性特征分为变质岩储层潜山、火山岩储层潜山、碳酸盐岩储层潜山和碎屑岩储层潜山.谯汉生等[10]主要从渤海湾盆地潜山油气成藏与分布出发,考虑到潜山的成因、形态和储层结构,将潜山分为地貌潜山、断块潜山和不整合潜山三大类.地貌潜山和不整合潜山具有早期成因的特点,而断块潜山一般为后期成因.根据储层的空间分布又将这三大类潜山分为五种类别七类潜山.吴永平等[11]根据构造的形成与盖层沉积的先后关系,将潜山分为三类:①先成地貌潜山,②同生构造潜山③后成构造潜山.根据潜山发育8803期李 军,等:古潜山油气藏研究综述表1 一些古潜山油气藏储层时代及岩性Table 1 Age and lithology of some ancient buried hill reservoirs油田古潜山油藏时代岩性胜利油田桩西、垦利、滨南、义和庄下古生界奥陶系、寒武系灰岩义北、孤南、桩西、垦利中生界砂砾岩王庄太古界泰山群结晶基底变质岩沾化、孤岛中生界煌斑岩义和庄、大王庄上古生界石炭系、二叠系石英砂岩、白云质砂岩华北油田马12太古界变质岩永清、何庄、深县西、任北、苏桥、南孟、龙虎庄、刘其营下古生界奥陶系灰岩薛庄、留北、八里庄西、雁翎、八里庄、任丘元古界雾迷山组藻云岩河间中元古界长城系白云岩、石英岩龙虎庄、南孟下古生界寒武系下统府君山组白云岩南孟下古生界寒武系馒头组泥岩大港油田千米桥下古生界奥陶系第三系底部灰岩、玄武岩辽河油田曙光中上元古界下马岭)铁岭组变质石英砂岩、白云岩、砾岩上元古界雾迷山组白云岩油田杜家台中上元古界大红峪组石英岩兴隆台太古界混合花岗岩图1 济阳坳陷下古生界潜山成因)结构分类[12]F ig.1G enetic and st ruct ur al classif icaton of L ow Paleozoic bur ied -hill in Jiyang D epr essio n [12]块作用、褶皱作用和溶蚀作用形成,与此对应,可将潜山分为断块山、褶皱山和残山(溶凸).其中断块山可分为单断山和双断山.李丕龙[12~14]按照济阳坳陷潜山的成因类型,将其划分为拉张型、挤压)拉张幕单斜、内幕褶皱.其划分出了四类8种类型潜山(图1).其中,拉张作用形成内幕单斜块断山、内幕单斜断块山、内幕单斜滑脱山;挤压)拉张作用形成内幕褶皱块断山、内幕褶皱断块山、内幕褶皱滑脱881地球物理学进展21卷为了更好地指导潜山油气藏的勘探,作者认为对古潜山的分类应该是简单易行的,即先根据成因分为残丘山和构造山,再根据古潜山的时代分为:中生代潜山、古生代潜山、前寒武纪潜山,共6种类型.2.2古潜山油气藏的特点2.2.1成藏模式复杂由于古潜山油气藏经过多期构造运动改造,形成各种类型的复式油气藏.吴永平等[15]在渤海湾盆地北部奥陶系潜山油藏中就发现有潜山埋藏型、构造反转型、顺层溶蚀)运移型、晚期成岩型以及古生古储型等多种成藏模式,徐国盛等[16]依据岩溶及裂缝的发育状况,济阳坳陷下古生界潜山可分为拱张褶皱型、断裂块断型、风化残丘型和多期构造复合型4种模式.王永诗等[17]把济阳坳陷孤西潜山分为高潜山和低潜山2大类5种潜山油气成藏模式,此外还有/新生古储0以及/自生自储0成藏模式[18~20].2.2.2储集层时代范围广,岩性多样,烃源岩层系多统计中国东部油田古潜山储集层的时代(表1),可以看出各个油田都有古潜山油藏分布,储集层时代从太古宙到中生代都有发育,而且岩性多样,除了灰岩、白云岩、砂砾岩之外,还存在泥岩、变质岩、火山岩等等.古潜山油气藏的烃源岩不仅来源于第三系,比如千米桥潜山油气主要来自板桥凹陷沙三段烃源岩[21~23],还有来自中生界[24]的,如在东海盆地中部隆起带的烃源岩主要是侏罗系湖相泥岩[25,26],此外还有古生界的烃源岩,如在黄骅坳陷南区孔西构造带的孔古3井发现了以奥陶系为油源的原生油藏[15],在东濮凹陷发现了二叠系的烃源岩[27],在塔里木盆地轮南地区与油气相关的烃源岩有两套:寒武系-下奥陶统海相生油岩和中-上奥陶统海相生油岩[28].2.2.3储集空间多为次生,油藏储量丰富,潜力巨大由于储集层发育的时代早,埋藏深,原生孔隙储集性能较差,必须经过后期构造才能成为有利储集层[29],如辽河油田茨榆坨潜山太古界变质岩储集层的储集空间和渗流通道主要为裂缝和微裂隙[30],东濮凹陷上古生界砂岩孔隙类型主要为粒间溶蚀孔、粒内溶蚀孔和晶间孔[27]等等.古潜山油气藏的储量丰富,钻井多为高产油气井.表2和表3分别是冀中坳陷和渤海湾地区古潜9.1341@108t,其深层具有广阔的天然气勘探前景[31].表2冀中坳陷各层系原油储量分布状况表[32]Table2Distribution of oil reserves in seriesof strata in Jizhong D epression[32]层位产层数(个)富集程度(104t/km2)占总储量百分数(%)潜山油田元古界高于庄组1379.70.49雾迷山组8695.370下古生界寒武系497.50.83奥陶系1492.19.34上古生界二叠系220.30.07小计29391.480.83第三系油田下第三系孔店组沙河街组3070.39.34砂一上段东营组972.19.4上第三系馆陶组明化镇组372.00.43小计4271.219.17总计71223.2100表3渤海湾地区各层系含油气潜山探明石油储量表[33]Table3Proven Oil Reserves of oi-l buried hill in seriesof strata in the Bohai Gulf area[33]层位潜山储量(@108t)占潜山总储量(%)分布坳陷M z0.4232 4.7济阳、黄骅C-P0.04550.5济阳O 1.936521.2冀中、济阳、渤中E0.3845 4.2冀中、济阳Pt 5.236357.3冀中、辽河Ar 1.208112.1辽河、渤中合计9.13411003形成大型古潜山油气藏的条件3.1构造背景大型古潜山的形成都经过了复杂的构造运动,首先要有长期稳定的沉积期,其次要有大的构造运动,一方面使储集层抬升遭受风化淋滤,形成局部凸起和储集空间,另一方面构造运动形成的大断裂8823期李军,等:古潜山油气藏研究综述刘光鼎指出中国大地构造格架的形成过程中依次出现了5幕演化史[1],较全面论述了古潜山形成的构造背景.古生代末期中国大陆形成之后,湖泊、河流中的有机质降解生烃,经过运移在新、古近系地层中赋存成藏,即新生代陆相碎屑岩油气.但是,在古生代期间,中国大陆处于华北、扬子、华南、塔里木等块体逐渐拼合的过程中,块体之间有海水覆盖,生成碳酸盐岩沉积,它们具有比河湖优越得多的生油条件和广阔得多的容纳空间,更何况海水中大量生物的快速繁衍为生油提供了物质基础.它们所富含的油气不可能在其后的构造运动中被破坏殆尽,总有一部分被完整地以古潜山的形式被保留了下来.因此,在这些残留盆地的古潜山中应该能找到相当多的油气资源.构造运动对古潜山油气藏的形成有重要的作用[34],如渤海湾地区在多旋回走滑伸展断裂活动中,形成了基岩掀斜断块构造,后经过第三纪多期水进超覆层披盖基岩块体形成不同位序潜山油气藏[35~37].对济阳坳陷前中生界潜山的研究[38,39]表明:古生代两次大隆大坳和轻度褶皱奠定了潜山构造带的形成基础,印支期的构造运动提高潜山储层性能,燕山晚期以来的张性块断作用,使得局部剥蚀潜山定型和断块潜山形成.而塔里木盆地轮南潜山构造演化也经历了4个主要阶段[40],对岩溶发育、构造格局与储集空间的形成有重要控制作用.3.2沉积环境中国海相碳酸盐岩分布面积为344@104km2,占大陆沉积岩总面积的40%.主要分布在塔里木地块、华北地块和扬子地块.海相地层的石油资源量为92@108t,占我国石油资源量的9.5%~ 13.3%;天然气资源量为17@1012m3,占我国天然气资源量的58%~59.1%[41].海相沉积环境碳酸盐岩储层为主的古潜山油气藏具有富集高产的特点.渤海湾盆地中上元古界和下古生界两个层系的碳酸盐岩储层所探明的石油储量占到的比例高达82.7%.这类古潜山油藏一般具有油层厚度大,储量丰度高的特征[10].(1)碳酸盐岩储层的储集空间主要有基质孔隙、溶蚀孔隙、裂缝孔隙三种类型.从目前发现的碳酸盐岩油气藏来看,油气主要储集在裂缝和溶蚀孔隙中,原生沉积形成的基质孔隙虽然也能储集油气,但储集能力有限,所占的比例很小.溶蚀和裂缝孔隙基本中伴生有大量的断层和裂缝,这从大量潜山井的裂缝识别测井和岩心观察得到证实;二是带有大量断层和裂缝的古构造又经过长期的风化淋滤以及地下水的作用,把原来形成的断层和构造裂缝进一步改造,不但扩大和连通了原有的裂缝孔隙,而且多期的岩溶作用形成了大量新的溶蚀孔洞[42~45].(2)碳酸盐岩储层早期形成的孔洞和裂缝受埋深成岩作用的影响较小,潜山埋至深层后仍然能保存大量的早期形成的孔洞和裂缝.因此,深古潜山的勘探要以碳酸盐岩储层潜山为主.冀中潜山探明石油储量为54595@104t,几乎都为碳酸盐岩的白云岩和石灰岩,其中大于3000m深度的古潜山石油探明储量加在一起共为46311@104t,占潜山探明总储量的84.8%.由此可见,碳酸盐岩潜山储量纵向上的分布在深层占有较高的比例.3.3成藏配置古潜山油气藏的形成,首先要有区域上成油条件的配置,也就是一个凹陷和含油气系统中要具备潜山成油的基本条件.其次看是否具有潜山成藏的良好配置.谯汉生等针对渤海地区指出/早隆、中埋、后沉0配置的碳酸盐岩潜山最有利于油气的成藏[10].成藏的最佳配置应该是在古近系沉积前形成古地貌的早隆潜山,这种潜山一般经受了比较强烈的风化淋滤,储集空间比较发育.良好生油层不断向潜山超覆覆盖中期掩埋,形成较好供油条件和潜山盖层的中位潜山.后期生、排烃潜山聚油成藏时期要形成区域性整体稳定沉降才有利于潜山的成藏.例如辽河盆地大民屯凹陷曹台基岩潜山油藏的烃源岩沙四段暗色泥岩正处于生烃高峰期,而且油藏尚处于油气充注阶段[46].非生油岩覆盖的潜山需要供油通道,使潜山能与深部的生油层沟通.这种通道主要为通到下伏生油层的供油断层,使深部生油层的油气通过活动开启的供油断层向上运移进入没有与生油层接触的潜山[47].油源断层要在下伏生油层油气主要生成、运移期活动开启,以便使深部生成的油气向上运移.油源断层的活动期与油气主要运移期的配置十分重要,配合的好就能形成良好的供油通道.而到后期,供油断层的活动逐渐衰退停止,能对形成的潜山油气藏起到良好的保存作用[48~50].古潜山油气藏成藏的一个重要条件是潜山供油的方式[51],潜山的供油方式以有效烃源岩覆盖并直接与潜山接触的双重多883地球物理学进展21卷最差.4古潜山油气藏勘探技术古潜山油气藏的勘探采用过多种方法,包括化探方法[52]以及物探方法(重力勘探、电磁勘探、放射性勘探和地震勘探),以及两种以上方法的综合应用[53].在油气勘探的众多技术方法中,地震勘探无疑占据着主导地位,国内外许多大型古潜山油气田都是利用地震方法勘探而发现的.特别是随着3D 地震技术的发展,可以对地层进行连续的面积追踪,能够精细地反映出地层结构及断层分布[54].相对于其他类型油气藏的勘探,由于潜山油气藏的特殊性,地震勘探常常受到限制,必须开展综合地质地球物理研究,才能获得大的突破.与勘探其他类型的油气藏不同,一些独特的地震勘探技术在古潜山油气藏的勘探中发挥着十分重要的作用[55].4.1叠前深度偏移处理通过地震资料,不仅可以准确地落实古潜山位置、形态、埋深等,而且还可以用来研究古潜山的地质层位、油气成藏条件和油气藏类型,以及预测古潜山储层缝洞发育等.在古潜山发育地区,普遍存在构造倾角大,地层速度横向变化剧烈的现象.而地震资料的常规处理是以局部水平层状介质模型作为前提条件,面对如此复杂的地质体无法形成对地下介质的正确成像.叠前深度偏移采用的速度)深度模型是对地下介质的速度场分布的最佳近似,在一定程度上能够弥补常规处理方法的缺陷,达到对复杂地质体精确成像的目的[56~60].1996年,中国科学院地质与地球物理所杨长春博士与胜利油田合作,研究的二维叠前深度偏移技术,在精细速度分析的基础上处理反射地震资料,解释出古潜山内幕为两条逆掩断层制约下的古生代地层及众多断层的展布.根据这些研究结果建议的胜海古二井在2900m深度的古生代海相白云岩风化壳中,钻遇工业油流,日产1059t,这是地球物理方法寻找前新生代油气资源的一次成功实践,也证明了叠前深度偏移技术是勘探古潜山一类复杂地质体的重要技术方法.4.2综合地球物理方法各种地球物理方法的综合运用是勘探大型古潜山油藏必不可少的手段[61].目前,重力勘探潜山一般用布格重力异常、剩余重力异常和重力二阶导数等资料[62,63].重力勘探从毫伽级提高到微伽级(m Ga-l L Gal).布格重力异常有强的区域重力背景,可用于区域研究.对大多数中、小型潜山和埋藏较深的古潜山,常用消除区域重力背景后能较清楚地显示局部异常的重力二阶导数、剩余重力异常[64~67].研究表明,在渤海湾地区剩余重力异常与古潜山的分布有较好的对应关系①.尽管磁力勘探有光泵磁力仪使勘探精度提高2个数量级,但从已完成的实际航磁结果看,磁异常和古潜山局部构造之间直接的对应关系还不太明确.磁力勘探常作为一种辅助手段,可以反映火成岩及结晶基岩的分布.一方面,消除火成岩对重力勘探的影响.另一方面,磁法在了解古潜山概况,更准确地确定隆起区和断裂的位置方面有重要的作用.电法勘探中标志层的研究至关重要.其应具备的条件是地层无导电能力、有相当大的厚度并连续分布.古潜山构造主体通常是由以高电阻率为特征的元古界)古生界基岩构成,其上直接披覆低电阻率特征的新生界和部分中生界地层,这种地电构造模式为电磁法进行古潜山勘探提供了良好的地球物理条件,可以作为地震勘探方法的重要补充[68,69].而下古生界地层具有电阻高、密度大、速度高的特征,很可能成为电法标志层,重力密度界面和波阻抗界面,因而古潜山圈闭产生电法正异常、重力正异常和强振幅反射波的异常特征,从而可以进行联合反演,消除多解性[70].潜伏在古近系生油岩之下的古潜山,往往是主要的密度界面,又能形成很强的地震反射,磁性上也存在一定差异,为利用重磁)地震综合研究方法寻找古潜山油藏提供了物理基础[71].中科院知识创新重大项目①针对环渤海湾地区的前新生代油气资源研究,初步形成了一套利用综合地球物理方法研究残留盆地宏观构造格架的方法技术流程.由于一般情况下新生界与中生界之间存在较明显的密度差异,在地震与钻井资料控制下,可以此正演出新生界引起的重力效应并利用数学方法获得深部重力效应,将它们从区域布格重力异常中排除,所得到的剩余重力异常可以反演出重力基底的分布.同理,用区域磁力异常反演可得到磁性基底的分布,由重力基底深度减去新生界底界深度就可得到环渤海湾地区884。
冀中坳陷潜山油气藏特征
【 １年 １ ２月
岩ቤተ መጻሕፍቲ ባይዱ
性
油 气
藏
Ｖ０ ．３ Ｎｏ ６ １ ． ２
Ｄｅ ． ０１ ｃ２ ｌ
Ｌ ＴＨ０ＬＯＧＩ Ｉ Ｃ ＲＥＳ ＥＲＶ０Ｉ ＲＳ
； ：６ ３ ８ ２ ２ １ ） ６ ０ ０ — ７ 号 １ ７ — ９ ６（ ０ １ ０ — ０ ６ ０
冀 中坳 陷潜 山油气藏特征
分类号 ：Ｅ ２ ． ３ Ｔ ｌ ２ ３ 文献标 志码 ： Ａ
０ 引 言
潜 山油 气藏 是我 同东 部 断陷
很 大 的勘探 潜力 。笔者 利用 石油 地质 、 地球 物理 、 有 机 地 球 化 学 等 理论 和方 法 ， 合 油气 勘 探 实 践 ． 结 分
析 了研 究 区潜 山油 气 藏 特征 并 探 讨 了其 形 成 条 件
和 潜 山 内幕 泥质岩 隔层构 成 了潜山油 气藏 良好 的盖 （ ） ， 隔 层 并发育 ２类 、 ８套储 盖组合 ： 山发 育的 潜
和 不 整 合 是 油 气 的 主 要 运 移 通 道 。根 据 圈 闭类 型 的 差 异 ， 潜 山 油 气 藏 分 为 潜 山 顶 油 气 藏 、 山坡 油 将 潜
坳 陷 ； 古生 代 。 内沉积 了厚 达 ５４ ０ｍ 的碳 酸盐 至 区 ０
岩 ， 形 成 十 分 发 育 的孔 、 、 潜 山 储 集 层 奠 定 为 洞 缝 了 物质 基 础 。 中 生代 开 始 。 造 运 动 强烈 ， 构 同时 受 Ｎ Ｗ—Ｓ 向压 应 力场 作 用 ， 成 Ｎ Ｎ Ｅ， Ｗｗ 向 Ｅ 形 Ｅ， Ｎ Ｎ
该文利 用石油地质 、 地球 物理 、 机地球化 学等理论 和方 法 ， 有 结合 勘探 实践 ， 对冀 中坳 陷潜 山油 气藏特 行 了 系统的研 究。结果表 明 ： 潜山油 气主要 来源 于古近 系和石 炭 系一二 叠 系烃 源岩 ： 储集层 主要 由 中
油藏存储层建设研讨
油藏存储层建设研讨1潜山油藏成因及地质特征变质岩潜山在我国东部的渤海湾地区分布广泛。
文中以辽河盆地为例，根据钻井资料，该盆地广泛分布太古界变质岩系，构成其最古老的结晶基底。
基岩受到多次活跃的岩浆影响，不断发生变质作用，造成各类岩错分布。
该区域也曾受多期地质构造作用影响，产生了持续周期性的断裂活动，对潜山的形成及后期潜山披覆构造具有重要影响。
断层作用形成了复杂的断层微裂缝及储层微裂缝，成为成藏过程中油气运移的通道。
潜山带的各侧均存在断距较大的断裂，使生油岩与潜山接触，为变质岩潜山提供区域性大面积的供油窗口，断裂同期产生的不整合面及断面也成为油气运移通道。
上覆泥岩为顶部油气藏提供有效的盖层，由于变质作用，潜山内发育了不同岩性，其中由暗色矿物体积分数较高的斜长角闪岩、基性辉绿岩组成的致密岩层，确保了内幕油气藏的保存。
此类油气藏为常压成藏系统，说明内幕储层相互连通［1-9］。
以胜601潜山油藏为例建立储层地质模型。
2潜山储层建模2.1潜山岩相控制模型相控建模的基本思想，是同一层内相同沉积微相或岩相具有相近的参数分布特征。
辽河油田在长期的地质研究中形成了“优势岩性”理论：在同样构造应力作用下，暗色矿物体积分数较高的岩石塑性较强，不容易产生裂缝，难成为储集岩；暗色矿物体积分数较低的岩石塑性较弱，容易产生裂缝而成为储集岩。
按照岩心分析资料，由各种变质岩暗色矿物的体积分数对变质岩古潜山进行岩石排序，形成岩性序列。
在岩性序列中，靠前的岩性相对于靠后的岩性为“优势岩性”。
根据录井资料，胜601潜山油藏中主要分布混合花岗岩、片麻岩、辉绿岩。
按照暗色矿物体积分数排序如下：辉绿岩片麻岩混合花岗岩。
依据“优势岩性”理论，胜601油藏中易形成储层的岩石岩性依次为混合花岗岩、片麻岩、辉绿岩。
采用序贯指示模拟法进行建模，如图1所示。
变质岩潜山油藏是典型的裂缝性油藏，具有双重孔隙性质，因此，应分别考虑基质和裂缝的性质进行建模。
由于基质属性主要受岩性分布控制，不同岩性油藏的孔隙度、渗透率存在一定差异，因而需要在岩性控制基础上对基质属性进行离散。
潜山油气藏名词解释
潜山油气藏名词解释
潜山油气藏是指石油天然气发育于与陆地上的一种构造潜伏的地层形成的油气藏。
它们多为隐蔽埋藏在软岩，岩层变化较剧烈，无明显表现构造，地下藏有气体，油性或油气性物质的一种含油、含气的凝结体，有近岸浅层潜山油气藏，深部潜山油气藏和盆地构造油气藏等类型。
潜山油气藏是一种特殊的地质地貌环境，钻探和生产中较容易遇到复杂地质和
技术问题，这在一定程度上限制了它们的开发速度。
在藏液性质上，潜山油气藏既可能有高温高压，也可能有低温高压，这决定了开采技术的复杂性和难度。
此外，潜山油气藏的构造演化比较复杂，常伴有构造运动，对钻井的要求会非常高，有利的构造条件下会增含大量稠油。
由于潜山油气藏所在岩层变化剧烈，一般会隐蔽埋藏在软岩，因而具有较高的
探测难度，同时由于构造环境的复杂性，开采技术需要具体分析层面的深入研究。
对此，国际上已形成的一系列研究方法包括：钻井、测井、地震勘探以及核磁共振技术在测井中的应用。
为了进一步了解潜山油气藏的情况，有必要进行进一步的物性测试，获取相关
的物性指标，如液相粘度、油气压力、吸马氏体表面张力、油气相关性数据及稠度等，这些物性指标对对潜山油气藏开发具有决定性作用。
总之，潜山油气藏是我国油气资源中的重要部分，也是石油天然气勘探开发中
特殊的油气藏类型，针对潜山油气藏的开发所需的高精度勘探技术、开发技术和生产技术在国内外均已形成较为完善的体系，解决潜山油气藏勘探开发中技术和经济问题，也有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风化、剥蚀（大气水淋滤等） 下
油气通过断层和不整合运移到潜山圈闭中并聚集成藏，可形成 成“新生古储”型和“古生古储”型潜山油气藏。
二、潜山分类及潜山油气藏的类型
1 潜山的分类
国内外学者从不同侧面对古潜山进行过研究分类，命名体系复杂 繁多: 按古潜山埋藏时代划分为：低古潜山和高古潜山 按古潜山成因类型划分为：拉张型；挤压一拉张型；侵蚀型。 按古潜山形态划分为：块断山；断块山；滑脱山；残丘山。 按古潜山内幕结构划分为内幕单斜；内幕褶皱等。
四、潜山内幕油气藏
潜山内幕油气藏
潜山内幕油气藏泛指以远离潜山顶部不整合面、垂向上与潜山顶 部不整合型储集系统之间往往存在非渗透层或差渗透层的潜山内幕 型储集系统为储层的油气藏, 可以分为潜山内幕岩性型、裂缝型、不 整合型油气藏。油气运移和供给主要依赖于断面与烃源岩接触的渗 透层及潜山内部不整合面。
集空间产生了严重的影响。具体表现两方面:一是稠油和古沥青占据 的储集空间是较好的空间; 二是古沥青和稠油粘度大, 不易流动, 从而 在风化壳的较高部位阻断了储集空间的区域连通性, 增加了该区储层 非均质性。 ( 5) 基岩的不同性质。基岩不同，抗风化强度不同，也会导致储集 层在平面分布上产生非均质性。
五、潜山油气藏勘探的难点
潜山油气藏勘探的难点有以下几点;
潜山构造演化的多期性、流体分布的特殊性等，造成潜山油 气勘探面临难题之一。
受沉积、构造、成岩作用等多重因素影响，碳酸盐岩潜山储 层具强烈非均质性（特别是裂缝），这是潜山油气勘探面临难题 之二。
如何有效预测并寻找潜山内幕油气藏的隔层（盖层）是内幕 油气藏勘探的关键。
1922年赛德尼•鲍尔斯(Sidney Powers)于《美国经济地质学》 发表的《潜山及其在石油地质学中的重要性》一文就提及“潜山 (Buried Hill)”一词。
后来， AJ.莱复生就在其专著《石油地质学》中引用“潜山”， 并对潜山的内涵进行了诠释，认为潜山原意指在盆地接受沉积前就 已经形成的基岩古地貌山，后来被新地层覆盖埋藏而变成了潜伏山。
三、古潜山储层特征及影响因素
内幕型储层特征及控制因素
内幕型储层的主要特征以为储层的非均质性，但是其控制因 素与风化壳型储层控制因素有所不同，虽然古物源和地貌，古环境 和水动力，上覆岩层的压实作用等因素也同样会影响内幕型储集层 的非均质性，但是就影响程度来说，储集层岩性，构造作用及胶结 作用，风化淋滤作用，白云岩化作用，岩溶作用等成岩作用对内幕 型储集层的非均质性影响更明显。（具体在第四节讲到）
潜山油气藏类型及储层特征
矿普矿产普查与勘探
中国石油大学（北京） 2012.5.15
报告提纲
一、潜山概念及成因 二、潜山分类及潜山油气藏的类型 三、潜山储层特征及影响因素 四、潜山内幕油气藏 五、潜山油气藏勘探的难点
一、潜山概念及成因
1 概念
“潜山”或“古潜山”一词诞生已近100年历史，早期理解为在 盆地接受沉积前就己经形成的基岩古地貌，其英文表述为“Buried Hill”或“Ancient Buried Hill”。
( 3) 上覆岩层的压实作用。压实作用其实具有二重性，一方面造 成部分缝洞坍塌、堵塞和孔间隔阻, 致使压实减缝减孔，这是主要的 作用; 另一方面缝洞水的流动又产生一部分溶洞。在这一减一增的过 程中增加了风化壳的非均质性。
三、古潜山储层特征及影响因素
风化壳型潜山储层特征及控制因素
( 4) 形成风化壳期间原油遭氧化形成的稠油和古沥青。 流体( 油气) 发生外溢或被氧化, 形成的稠油和古沥青对风化壳储
三、古潜山储层特征及影响因素
风化壳型潜山储层特征及控制因素
风化壳型潜山储层主要特征为非均质性,生产中表现为: 在同一圈 闭高点的预探井高产后, 在其周边布的评价井为低产井或干井。造成 非均质性的主要原因是古基岩遭风化形成风化壳以后, 上覆地层沉积 时对风化壳及基岩储层内缝洞的影响。主要因素有： ( 1) 古物源和地貌。虽然风化、剥失的最终取向是对古地的夷平作用, 但由于古地貌和古海域分布本身的不均匀性, 加上强烈的构造变动。 风化壳表现为高低不平的地貌格局, 这种海拔差异为物源的分布和流 向提供了必要条件。另外, 古地貌的高低不平, 一些低洼被水淹没的 区域仍然在接受沉积, 这本身就会造成风化壳在平面上的非均质性。
单断式潜山油气藏
二、潜山分类及潜山油气藏的类型
2) 斜坡型潜山油气藏 整体为一斜坡型潜山油气藏，苏2井为断垒潜山油气藏。
二、潜山分类及潜山油气藏的类型
3) 断阶式潜山油气藏
4) 侵蚀型潜山油气藏
二、潜山分类及潜山油气藏的类型
实例二 辽河坳陷（非碳酸盐岩型潜山分类）
辽河坳陷潜山类型(依照潜山内幕划分为四类8 型） 拉张作用形成的内幕单斜块断山、内幕单斜断块、内幕单斜滑脱 山、挤压—拉张作用形成内幕褶皱块断山、内幕褶皱断块山、内 幕褶皱滑脱山、侵蚀作用形成内幕单斜残丘山、内幕褶皱残丘山。
裂缝有关。 1 岩性与岩溶
碳酸盐岩储层岩性为白云岩、白云质灰岩和灰岩。华北地区下古 生界碳酸盐岩经历了漫长的地质演化历程, 原生孔隙残存无几, 储集空间 主要是成岩后各种改造作用形成的。主要作用包括： A 白云石化作用 方解石转变为白云石, 晶体体积缩小12%~13% , 晶 间孔隙发育, 喉道短而宽,连通好, 储集性能也好。 B 构造运动及风化淋漓作用 华北地区中奥陶世末至中石炭世前期和
各种分类都具有一定的理论依据，也有效地指导了古潜山油气藏 勘。
二、潜山分类及潜山油气藏的类型
2 具体实例 实例一 冀中坳陷（主要为碳酸盐岩型潜山）
冀中坳陷潜山的分类
二、潜山分类及潜山油气藏的类型
归纳起来，主要4 种类型的潜山带： 1） 中央洼槽潜山带：位于凹陷中心的较高部位, 两侧下陷而形成相对 隆起带。冀中坳陷主要潜山类型。 2） 断阶潜山带：分布在翘倾断块断层下降盘的一侧, 由于拉张和重力 滑动两种应力的作用, 在主断层的下降盘产生断阶和翘倾断块。 3） 斜坡潜山带：斜坡带被反向断层切割，使基岩块体翘倾，在断棱 部位形成潜山。 4） 凸起潜山带：凸起上由于基岩块体剧烈翘倾, 抬升过高, 遭受强烈 剥蚀后, 而残留一些残丘。
一、潜山概念及成因
1 概念
1982年以范泰雍为首编写的《潜山油气藏》对“潜山”概念进 行了扩展，其不仅指“古潜山”，还包括“后成潜山”，认为凡是 现今被不整合埋藏在年轻盖层之下，属于盆地基底的基岩突起，都 称为潜山，而不论其成因如何和形成时期的早晚。
2 潜山的成因
基底岩石 构造抬升
降接受沉积
潜山圈闭
三、古潜山储层特征及影响因素
风化壳型潜山储层特征及控制因素
( 2) 古环境和水动力。 海水频繁将深海泥携带于海岸风化壳面上沉积而导致非均质;
另外,海侵、海退使溶于基岩缝洞水中的离子浓度发生变化,导致碳酸 岩溶解或沉淀, 造成缝洞的溶解与充填也会增加非均质性。潮水起落 时, 潮道间的沙泥混合坪与潮道之间的物性差异也是造成风化壳剥蚀 面非均质性的主要原因。
四、潜山内幕油气藏
潜山内幕不整合型油气藏
四、潜山内幕油气藏
潜山内幕裂缝型油气藏
四、潜山内幕油气藏
潜山内幕裂缝型油气藏
四、潜山内幕油气藏
实例—南马庄油田（典型的潜山内幕油田）
四、潜山内幕油气藏
实例—南马庄油田（典型的潜山内幕油田）
储层 该油田潜山内幕储层主要为碳酸盐岩, 其储集性能与岩性、岩溶及
四、潜山内幕油气藏
实例—南马庄油田（典型的潜山内幕油田）
储层特征 中生代至早第三纪早期, 经历了两次整体抬升, 碳酸盐岩长期暴露地 表, 遭受了强烈的风化与淋漓, 形成风化壳。 C 岩溶作用 碳酸盐岩的可溶岩类遇酸性水溶液易产生岩溶, 发育 众多的溶蚀孔缝洞, 从而改善了储集条件。 2 裂缝
沿断层裂缝岩溶水易于流动, 形成岩溶, 故裂缝发育区储集条件 较好。裂缝在断层附近较发育, 且越接近断层越发育, 特别在断层交 叉处更为发育。
பைடு நூலகம்、潜山分类及潜山油气藏的类型
两种冀中坳陷常见的组合方式
冀中坳陷油气藏的类型(主要有四种） 1) 单断式潜山油气藏
以任丘潜山为代表，任丘潜山为位于饶阳凹陷的中央隆起带上的 反向式单断潜山。任西断层是控制潜山形成的基岩断层，造成大套生油 岩侧向直接与古潜山断面接触
二、潜山分类及潜山油气藏的类型
谢谢!
