《基于FPGA的现代数字系统设计》作业参考答案详解
作业答案
信号预处理 放大 采样/保持 AD574
ADData 8 STATUS CS CE A0
rddata 1
8
wren
adram （lpm_ram_dp）
8 rddata rdaddr 6
Control
6 ClkInc wraddr Cntclr
AnalogIn
RC K12_8
地址 计数器
CLK A/D采集系统
作业答案 3.3 设A=4´b1010，B=4´b0011，C=1'b1， 则下式运算结果是什么？ (1) ~A 0101 (2) A>>1 0101 (3) {A，B[0]，C} 101011 (4) A & B 0010 (5) A ^B 1001 (6) A<B 0
作业答案 3.5 有一个模块名为my_module，其输入/输出 端口情况如题图3.1所示，试写出模块Verilog HDL的描述框架，即模块的定义、端口罗列和端 口定义等。 module my_modudle( AIN, BIN, CIN, CLK, ENABLE, RESET DATA_OUT) Input[3:0] AIN; Input[2:0] BIN; Input[1:0] CIN; Input CLK, ENABLE, RESET; Output[4:0] DATA_OUT; …….
作业答案
3.10 定义一个任务，该任务能计算出一个八位变 量的偶校验位作为该任务的输出，计算结束后，经 过三个时钟周期将该校验位赋给任务的输出。
3.10 task parity(even_bit,odd_bit,input_bus); output even_bit,odd_bit; input[7:0] input_bus; reg even_bit, odd_bit,a； begin odd_bit = ^ input_bus; //产生奇校验位 a = ~odd_bit;end; //产生偶校验位 @（posedge clk) @（posedge clk) @（posedge clk) even_bit=a; end endtask
作业答案
3) 根据状态图，试对control进行Verilog描述. module control(CLK, STATUS, ADData, CS, CE, A0, RC, K12_8, ClkInc, rddata); input CLK, STATUS; //时钟信号和AD转换状态信号输入 input[7:0] ADData; //转换数据输入 output CS, CE, A0, RC, K12_8; // AD574控制信号 output ClkInc; //地址计数器时钟信号 output[7:0] rddata; //转换数据输出 parameter s0=0,s1=1,s2=2,s3=3,s4=4; reg[2:0] st; reg lock; reg CS, CE,RC;
作业答案 3.12 module mux4(clk,rst,A,B, C,D,sel,data_sel); parameter width = 8； input[width-1:0] A,B,C,D; input[1:0] sel; input clk,rst; output[width-1:0] data_sel ; wire [width-1:0] data_sel;
作业答案
5) 已知adram的端口描述如下，试用例化语句，对整个FPGA采 集控制模块进行Verilog顶层描述。顶层名为ADC574. module ADC574(CLK, STATUS, ADDATA, Cntclr, Rdaddr, CS, CE, A0, RC, K12_8, rddata); input CLK, STATUS; //时钟信号和AD转换状态信号输入 input[7:0] ADDATA; //转换数据输入 input Cntclr; //计数器清零信号 input[5:0] Rdaddr; // adram读数地址 output CS, CE, A0, RC, K12_8; // AD574控制信号 output[7:0] rddata; // adram读数据输出 wire ClkInc; wire[5:0] Wraddr; wire[7:0] r_data; wire wren;
AD574工作时序
作业答案
回答问题： • 1)试画出控制器Control模块的状态机的状态 图。 • 2)地址计数器每当ClkInc时钟上升沿到达，输 出地址加1，请对地址计数器模块（addrcnt） 进行Verilog HDL描述。 • 3)根据问题1)的状态图，试对控制器Control模 块进行Verilog HDL描述。 • 4) 已知adram的端口描述如下，试用例化语句 ，对整个FPGA采集控制模块进行顶层模块的 Verilog HDL描述（顶层名设为ADC574）。
作业答案
s2: if(!STATUS) st <= s3; else begin st <= s2; RC <=1'b1; CE<=1'b1; CS <=1'b0; lock <=1'b0;end s3: begin st <= s4;RC <=1'b1;CE <=1'b1;CS <=1'b0;lock <=1'b1;end s4: begin st <= s0;RC <=1'b1;CE <=1'b1;CS <=1'b0;lock <=1'b0;end default:st<=s0; endcase end
作业答案
作业： • 下图是一个A/D采集系统，要求设计其中的 FPGA采集控制模块，该模块由三个部分构 成：控制器（Control）、地址计数器（ addrcnt）、内嵌双口RAM（adram）。控 制器（control）是一个有限状态机，完成对 AD574的控制，和adram的写入操作。 adram是一个双口RAM IP核，在wren为’1’ 时允许写入数据。
作业答案 3.7 定义一个深度为256，位宽为8比特的寄存器型 数组，用for语句对该数组进行初始化，要求把所有 的偶元素初始化为0，所有的奇元素初始化为1。 3.7 ……. reg [7:0] stage [255:0] initial begin for(i=0;i<256;i=i+2) stage[i] = 0; for(i=1;i<256;i=i+2) state[i]=1; end
作业答案
3.6
#0 A=1’b0,B=1’b 1,C=2’b10, D=4’b1100, #10 A=1’b 1,B=1’b 0,C=2’b10, D=4’b1100, #30 A=1’b 1,B=1’b 0,C=2’b01, D=4’b1100, #42 A=1’b 1,B=1’b 0,C=2’b01, D=4’b1001.
作业答案
assign K12_8=1'b0; assign A0=1'b1; assign ClkInc=(lock==1'b1)?1:0; assign rddata=(lock==1'b1)?ADData:rddata; always@(posedge CLK) begin case(st) s0: begin st <= s1; RC <=1'b1; CE<=1'b0; CS <=1'b1; lock <=1'b0;end s1: begin st <= s2; RC <=1'b0; CE<=1'b1; CS <=1'b0; lock <=1'b0;end
作业答案
状态图: s0：初始状态，电路还未收到一个有效1 s1：收到一个1后的状态 S2：连续收到两个1后的状态 s3：连续收到三个1个后的状态
0/0 S0 0/0 0/0 1/1 S3 0/0 1/0 S2 1/0 S1
1/1
作业答案
module fsm(clk,reset, ina,out); input clk,ina; output out; reg out; parameter s0 = 2‘b00,s1 =2’b01, s2 =2‘b10,s3=2’b11; reg[0:1] state,next_state; always @ (posedge clk) begin if (!reset) state = s0 ; else state<=next_state; end always @ (state or ina) begin case(state ) s0:begin next_state=(ina)?s1:s0;out=0; end s1:begin next_state=(ina)?s2:s0;out=0; end s2:begin next_state=(ina)?s3:s0;out=0; end s3:begin next_state=(ina)?s3:s0;out=1; end endcase end endmodule
作业答案 3.6 在下面的initial块中，根据每条语句的执行时 刻，写出每个变量在仿真过程中和仿真结束时的 值。 initial begin A=1'b0; B=1'b1; C=2'b10; D=4'b1100; #10 begin A=1'b1;B=1'b0;end #15 begin C= #5 2'b01;end #10 begin D=#7 {A，B，C}; end end
FPGA采集控制
作业答案
• 下面表列出了AD574的控制方式（X表示任意信号）和控制 时序图(STATUS为高电平，FPGA等待A/D转换，STATUS 为低电平，A/D转换完成，数据输出有效)：
基于FPGA的数字音频处理系统设计与优化
基于FPGA的数字音频处理系统设计与优化在现代社会中，数字音频处理技术已经成为了音频产业中不可或缺的一部分。
为了满足人们对音质的要求和对特效的追求，基于FPGA的数字音频处理系统被广泛应用。
本文将以“基于FPGA的数字音频处理系统设计与优化”为题，从系统设计、优化和应用三个方面来探讨这个话题。
一、系统设计基于FPGA的数字音频处理系统设计是整个系统的关键。
首先，我们需要选择合适的FPGA芯片，考虑其资源、时钟频率、性能等因素，从而保证系统能够满足音频信号处理的需求。
其次，在设计过程中应考虑到音频接口的选取，如I2S接口，以保证音频数据的传输准确性。
此外，还需要设计适当的控制逻辑和硬件接口，以便与其他外设交互。
综合考虑这些因素，可以设计出一个完整的基于FPGA的数字音频处理系统。
二、系统优化系统优化是为了提高系统的性能和效率。
对于基于FPGA的数字音频处理系统而言，一方面可以通过优化硬件布局，例如合理安排模块的位置和连接，减少信号线的长度和相互干扰，以提高系统的抗噪声能力和稳定性。
另一方面，可以通过优化算法和处理过程，以减少资源消耗和延迟，提高系统的实时性。
此外，还可以应用并行计算和流水线技术，以加快处理速度。
三、系统应用基于FPGA的数字音频处理系统在很多领域都有广泛的应用。
首先，在音频录制和处理中，可以利用系统进行信号去噪、均衡、降噪等处理，提高音质和录音效果。
其次，在音乐制作和演奏中，可以利用系统实现声音特效、实时控制等功能，增加音乐的创新性和表现力。
此外，在通信领域中，基于FPGA的数字音频处理系统可用于语音编解码、降噪等处理，提高音频通信的质量。
总结：基于FPGA的数字音频处理系统的设计与优化，是一个复杂而又重要的课题。
通过合适的系统设计和优化，可以实现高性能、低延迟的数字音频处理系统。
这将为音频产业带来更多的可能性和发展空间。
相信随着技术的不断进步，基于FPGA的数字音频处理系统将会在未来得到更广泛的应用，并为人们带来更好的音频体验。
基于FPGA的DDC(数字下变频)设计与实现
在早期的雷达收发系统中，都是采用模拟器件来实现各个功能模块，设计过程中经常会出现温度漂移、增益变化等问题.相对于模拟电路来说，数字电路具有可自检、可编程等优点,上面所述的系统很多部分都已经逐步数字化.在数字化进程中,数字信号处理技术的应用也受到了雷达系统研究工作者的重视,成为相关积累(如FFT、数字滤波、脉冲压缩等）、非相关积累（视频积累）、目标检测以及图像处理等功能的技术保证。随着数字信号处理理论的不断成熟和完善，微电子技术的飞速发展，雷达技术和其它的电子信息化技术的发展，尤其是软件无线电技术的兴起，更加方便了雷达数字化系统的实现。在这样的发展趋势下，除了微波发射和射频部分，整个雷达系统将全部由数字电路实现，在数字信号处理的优势能得到全面的发挥的同时，还使具有体制标准化、系统数字化，功能模块化，低功耗，高度开放性以及灵活性等性能,这将成为了现代雷达系统的关键技术和发展趋势［]。在现今的高科技发展的时代,人们纷纷打起的信息战和电子战,雷达系统在其中扮演的角色尤为重要。为了能更好的适应现代战争的需求，对现今的雷达系统也提出抗干扰、反隐形，具有高分辨力以及强大的自我生存等能力，高要求的提出，使得雷达信号处理技术的研究也得到了快速的进步.目前雷达信号处理正在由视频处理阶段向中频处理阶段迈进,目的就是实现雷达中频以下的处理全部数字化，研究热点.
微系统设计、测试与控制
课程大作业之
基于FPGA的DDC(数字下变频）的设计与仿真
数字系统设计与Verilog HDL
数字系统设计与Verilog HDL（复习）EDA（Electronic Design Automation）就是以计算机为工作平台，以EDA软件工具为开发环境，以PLD器件或者ASIC专用集成电路为目标器件设计实现电路系统的一种技术。
1．电子CAD（Computer Aided Design）2．电子CAE（Computer Aided Engineering）3．EDA（Electronic Design Automation）EDA技术及其发展p2EDA技术的应用范畴1.3 数字系统设计的流程基于FPGA/CPLD的数字系统设计流程1. 原理图输入(Schematic diagrams )2、硬件描述语言 (HDL文本输入)设计输入硬件描述语言与软件编程语言有本质的区别综合（Synthesis）将较高层次的设计描述自动转化为较低层次描述的过程◆行为综合：从算法表示、行为描述转换到寄存器传输级（RTL）◆逻辑综合：RTL级描述转换到逻辑门级（包括触发器）◆版图综合或结构综合：从逻辑门表示转换到版图表示，或转换到PLD器件的配置网表表示综合器是能自动实现上述转换的软件工具，是能将原理图或HDL语言描述的电路功能转化为具体电路网表的工具适配适配器也称为结构综合器，它的功能是将由综合器产生的网表文件配置于指定的目标器件中，并产生最终的可下载文件对CPLD器件而言，产生熔丝图文件，即JEDEC文件；对FPGA器件则产生Bitstream 位流数据文件p8仿真（Simulation）功能仿真（Function Simulation）时序仿真（Timing Simulation）仿真是对所设计电路的功能的验证p9编程（Program）把适配后生成的编程文件装入到PLD器件中的过程，或称为下载。
通常将对基于EEPROM工艺的非易失结构PLD器件的下载称为编程（Program），将基于SRAM 工艺结构的PLD器件的下载称为配置（Configure）。

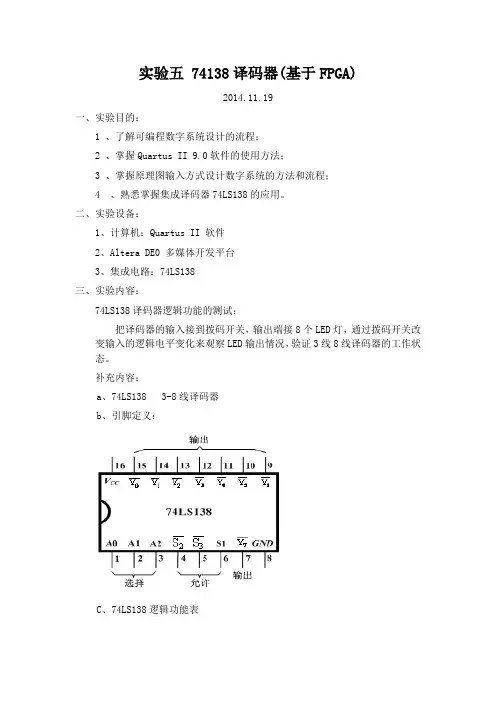

实验五 74138译码器(基于FPGA)
