变频器检修规程.docx
变频器检修规程1.总则设备概述变频器的工作原理变频器是交流电气传动系统的一种，目前应用最为广泛的是交－直－交变频器。
变频器先将工频电源的三相交流电经整流桥整流成直流电，又经逆变桥把直流电“逆变”成电压、频率均可变的三相交流电，从而实现对交流电机的调速。
变频器英文简称 VVVF ( Variable Voltage Variable Frequency）。
主要特性及功能利用变频器对交流电动机进行调速控制的交流拖动系统有以下优点：容易实现对现有电动机的调速控制，可以实现大范围的高效连续调速控制；容易实现电动机的正反转切换可以连续高频地起停运行；可以适应各种环境下的工作，可以用一台变频器对多台电动机进行控制；电源功率因数大，可以组成高性能的控制系统等等。
适用范围清单见变频器台账。
设备主要技术性能、参数详见变频器台账变频器的基本构成变频器可以分为四个主要部分：整流器——它与单相或三相交流电源相连，产生脉动的直流电压。
中间电路——它可以分为以下三种类型： a 将直流电压变成直流电流； b 使脉动的直流电压变得稳定或平滑，供逆变器使用； c 将整流后固定的直流电压变换成可变的直流电压。
逆变器——产生电动机需要的电压频率。
控制电路——它将信号传送给整流器、中间电路和逆变器，同时也接收来自这些部分的信号。
具体被控制的部分取决于变频器的设计。
低压变频器主电路如下图所示：VT791R L1VD1VD3DVI 3 DDVD5C F1VI 1 VVVI 5 VRR C1R HSMU DTVD4VD6VD2R C2VI 46VI 2VIH LC F22811DDDV V V整 流 滤 波逆 变说明：VD1～VD2：由六个二极管组成的整流模块或整流桥。
将三相交流电整流成直流电。
RL ：限流电阻。
当变频器刚接入电源瞬间，滤波电容的充电电流很大，对整流桥产生一定损坏。
限流电阻可以将电源接通瞬间的充电电流限制在一个较小范围内，以消除对整流桥的冲击。
VT ：晶闸管。
限流电阻长时间接在电路中，会影响直流电压UD 和变频器输出电压的大小， 也增大了电路的损耗。
所用当 UD 增大到一定程度时， 晶闸管 VT将 RL 短路掉。
在容量较小的变频器中，VT 也常由接触器的触点替代。
CF1、CF2：电容器组。
三相全波整流后的电压波形脉动较大，电容器组对该电压进行滤波，以保证直流电压的平稳。
RC1、RC2：均压电阻。
电解电容的电容量有较大的离散性，电容器组CF1、CF2的电容量常不能完全相等，这将导致两电容器组承受的电压不相等，承受较高电压的电容器组将容易损坏。
均压电阻可使两电容器组承受的电压趋于平衡。
HL ：直流电压指示灯。
变频器切断电源后， 用来表示滤波电容器组上的电荷是否已经释放完毕。
VI1～VI6：开关器件。
六个开关器件组成逆变桥。
其功能是把直流电换成频率可调的三相交流电。
中、小容量的变频器中，逆变桥所用的开关器件大多是IGBT 。
VD7～VD12：二极管。
为电动机反电动势做功提供回路。
高压变频器变压器部分单元部分控制部分用户 I/O 部分典型变频器平面结构图从结构上看，主要有三大部分组成：变压器部分——包括输入隔离变压器。
用户 I/O 部分——包括用户控制线、控制电源和风机控制连接用的端子板。
控制部分——包括主控器件。
单元部分——包括功率单元以及安装在柜顶的风机。
高压变频器基本电气图都相似，根据工作电压要求，用不同数量的功率单元串联工作以产生所需要的输出工作电压。
三相电源输入电动机典型高压变频器拓扑（二期溶出隔膜泵）变频器点检标准中、高压变频器点检标准点检部位点检内容判定基准日检定检点检方法周期周期工作环境环境温度0℃～ 40℃，温度变化不超过 5℃ /h24h1m测量工作环境环境湿度≤ 90%（ 20℃），无凝结；相对湿度变24h1m测量化率不超过 5%电源电压-10%～ 5%24h1m观察电源频率频率波动不超过±2％，频率变化每秒24h1m观察不超过±1％变频器及附气味无异味24h1m鼻闻件变压器、风扇振动运行正常，无异常振动24h1m观察变压器、风扇声音无异常声音24h1m耳听变压器温度温升不超过 80℃24h1m看表人机界面显示各界面显示应无异常24h1m观察点检部位点检内容判定基准日检定检点检方法周期周期仪表、指示灯指示值、显仪表指示值或显示值应满足规定值24h1m观察示值过滤网积灰无明显积灰（手拭无污物）24h1m观察低压变频器点检标准点检部位点检内容判定基准日检定检点检方周期周期法工作环境环境温度-10℃～ 40℃24h1m测量工作环境环境湿度≤90%（ 20℃），无凝露24h1m测量输入电压、输用整流型电压表测得各值应在正常范变频器出电压、直流24h1m测量围内，且电压平衡电压变频柜及附气味无异味24h1m鼻闻件变频器、冷却振动、声音运行正常，无异常振动，无异常声音24h1m观察风扇操作面板显示各界面显示正常，无缺损、变浅或闪烁24h1m观察仪表、指示灯指示值、显示仪表指示值或显示值应满足规定值24h1m观察值变频器进出温度、颜色、无发热、变形、变色、烧坏等异常情况24h1m观察电缆形状过滤网积灰无明显积灰（手拭无污物）24h1m观察设备完好标准外观应清洁，盘面应无脱漆、锈蚀，标志应正确齐全；所有接线应无松动，各主回路元件无过热、变色迹象；逻辑控制、电源、逆变驱动与保护回路中的元器件应完好，保护动作正常；主回路的绝缘电阻应符合说明书要求（应大于5M Ω）；冷却系统应完好，运行正常；显示面板清晰无破损，外接表计指示正常；基极驱动信号波形应符合说明书规定。
备件清单变频器风扇：生产区域部分变频器风扇型号序号备件名称规格型号（订货号）1-230V+15% 50HZ1360/min使用部位一期原磨泥浆泵矿浆泵1变频器风扇14uF/400V2输入输出板 (I/O board).003CPU板(带 64M CF卡 )A1A0100521C 4单元控制板 CCB.02260A 功率单元.260单元控制板.02C5IGBT(400A/1400V)整流二极管熔断器（ 200A/690V）电解电容器 12000F/400VDC6通讯板7光纤接口板 (FOLB board)8总线底板 (mother board)9变频器风扇 3 ～ 230/400V D/Y50HZ900rpm丹弗斯变频器丹弗斯变频器印刷电路板清单序号名称备件 PN 号码 / 元件编号主设备型号1触发板176F8626FC-302P355T5E00H2XGCXXXSXXXXA0BKCX 2电源板176F8650XXXDX3预充电板176F85554IGBTbus bar176F86005IGBTbus bar176F86016IGBT176F86317整流桥176F85598可控硅176F85589控制卡130B110910风扇 (柜门 / 顶部 )176F83311触发板176F862612电源板176F864913预充电板176F855514IGBTbus bar176F860015IGBTbus bar176F8601FC-302P315T5E00H2XGCXXXSXXXXA0BKCXXX 16IGBT176F8631XDX17整流桥176F855918可控硅176F855819控制卡130B110920小电容176F832321风扇 (柜门 / 顶部 )176F83322控制卡130B110923触发板176F862624电源板176F864825预充电板176F855526IGBTbus bar176F8600FC-302P250T5E00H2XGCXXXSXXXXA0BKCXXX 27IGBTbus bar176F8601XDX28IGBT176F863029整流桥176F855930可控硅176F855831风扇 (柜门 / 顶部 )176F83332控制卡130B110933触发板176F862634电源板176F8647FC-302P200T5E00H2XGCXXXSXXXXA0BKCXXX 35预充电板176F8306XDX36IGBT176F862937可控硅176F832038风扇 (柜门 / 顶部 )176F83339控制卡130B110940触发板176F862641电源板176F8646FC-302P160T5E00H2XGCXXXSXXXXA0BKCXXX 42预充电板176F8306XDX43IGBT176F862844可控硅176F831945风扇 (柜门 / 顶部 )176F83346控制卡130B110947触发板176F862648电源板176F8644FC-302P110T5E00H2XGCXXXSXXXXA0BKCXXX 49预充电板176F8306XDX50IGBT176F862951可控硅176F831752风扇 (柜门 / 顶部 )176F83353控制卡130B110954触发板176F862655电源板176F8643FC-302P90KT5E00H2XGCXXXSXXXXA0BKCXXX 56预充电板176F8306XDX57IGBT176F862858可控硅176F831759风扇176F832960控制卡130B110961电源卡130B194962电流检测130B1897FC-302P75KT5E20H2XGCXXXSXXXXA0BKCXXX 63风扇130B4294XDX64IGBT130B18861整流桥130B18882风扇 2个130B42943控制卡130B11094电源卡130B19485电流检测130B1897FC-302P55KT5E20H2XGCXXXSXXXXA0BKCXXX 6IGBT130B1886XDX7整流桥130B18888风扇 2个130B42949控制卡130B110910电源卡130B194611电流检测130B1894FC-302P37KT5E20H2XGCXXXSXXXXA0BKCXXX 12IGBT130B1884XDX13整流桥130B188714风扇 2个130B429215控制卡130B1109FC-302P11KT5E20H2XGCXXXSXXXXA0BKCXXX 16电源板130B1941XDX17风扇130B356318控制卡130B112819电源卡130B193820电流检测130B1897FC-301P55KT4E20H2XGCXXXSXXXXA0BKCXXX 21IGBT130B1886XDX22整流桥130B188823风扇 2个130B429424控制卡130B1128FC-301P45KT4E20H2XGCXXXSXXXXA0BKCXXX25电源卡130B1937XDX26电流检测130B189427IGBT130B188428整流桥130B188729风扇 2 个130B429430控制卡130B1128FC-301P30KT4E20H2XGCXXXSXXXXA0BKCXXX 31电源板130B1927XDX32风扇130B370133控制卡130B1128FC-301P22KT4E20H2XGCXXXSXXXXA0BKCXXX 34电源板130B1926XDX35风扇130B36992.设备维护保养维护、保养是防止装置发生偶发性故障的有效手段。
变频器主回路检修
变频器主回路检修1: 滤波电容。
检查电容外壳有无爆裂和漏液现象，测量电容容量应该大于电容量标值的85%以上。
否则，都需要更换。
2: 限流电阻。
观察其颜色有无变黄、变黑现象，测量阻值是否在其标准的允许范围内，否则要更换。
3:继电器。
检查继电器的触点有无烧黑的迹象，有无粗糙和接触不良现象。
检查继电器线包有无变色、异味现象，出现上述种种异常，都必须更换继电器,不过主要是根据故障现象做具体检查,比如西门子MDV变频器很多在IGBT炸毁后,继电器一般会坏,看起来没有坏的最好是拆下来通电检查一下,看吸合是否良好,常开触点吸合后其阻值是否为零▲4:整流模块。
用万用表电阻档检测整流模块中六个整流二极管的正反相电阻值是否在正常值范围内。
同时需量一下个二极管的反向耐呀是否正常.测试方法：a:万用表置×10KΩ档，负表笔置P端，正表笔分别测R、S、T，正表笔值N端，负表笔测R、S、T，其值应接近于∝。
b: 万用表值×10Ω档，负表笔值N端，正表笔分别测R、S、T，正表笔值P端，负表笔分别测R、S、T，其值应该几十欧姆的数值。
只要其中有一个数值远离这二个值（∝，几十Ω），说明整流模块有部分二极管已损坏或老化，必须更换整流模块。
▲逆变模块。
目前市场上中小功率的变频器，逆变模块主要是GTR（双极型功率晶体管），IGBT 和IPM（智能功率模块）。
其中绝大部分是IGBT，因此以IGBT为例，介绍检测、判断逆变模块的方法。
△万用表置×10KΩ档，负表笔置P端，正表笔分别测U、V、W，正表笔值N端，负表笔分别测U、V、W，其值应接近于∝。
△万用表值×10Ω档，负表笔值N端，正表笔分别测U、V、W，正表笔值P端，负表笔分别测U、V、W，其值应该是几十欧姆的数值。
读者会发现测量情况与测量整流模块相同，事实正是这样。
因为IGBT在没有加上驱动信号的情况下，是截止状态，CE之间电阻接近∝，可以视为开路，忽略不计。
变频器维修质量规范书
变频器维修质量规范书尊敬的客户：感谢您选择我们的服务。
为了确保变频器的正常运行和延长设备的使用寿命，我们制定了以下变频器维修质量规范书。
请您在使用和维修变频器时遵循以下规范，以确保高质量的维修工作。
一、维修人员要求1. 维修人员应具备相关专业知识和技能，并持有相关资质证书。
2. 维修人员应了解变频器的原理、结构和工作过程，并能够准确判断故障原因。
3. 维修人员应熟悉变频器的操作手册和维修手册，能根据维修手册进行维修操作。
二、故障诊断与维修1. 维修人员应通过详细的故障现象描述和设备运行状态的观察，快速、准确地确定变频器的故障原因。
2. 维修人员应遵循操作手册和维修手册的指导，采取正确的维修方法和措施。
3. 维修过程中，维修人员应保持仔细、细致的态度，不得急躁或粗心大意。
4. 维修人员应及时记录维修过程和维修结果，做好维修记录和维修报告。
三、维修材料与工具1. 维修人员应根据维修要求准备齐全的维修材料和工具，并保证其质量和完好度。
2. 维修材料和工具应符合变频器制造商的要求和规范，确保维修质量。
3. 维修人员应正确使用工具和材料，防止对变频器和周围环境造成二次损害。
四、维修过程中的安全措施1. 在维修过程中，维修人员应按照相关安全规范操作，确保工作安全。
2. 维修人员应佩戴好安全防护装备，确保人身安全。
3. 维修人员应切断电源并确保设备处于安全状态，避免电击和其他伤害。
五、维修记录和报告1. 维修人员应及时记录维修过程和维修结果，包括故障现象、故障原因、维修措施和维修效果等。
2. 维修记录应详细、准确，便于后续查阅和统计分析。
3. 维修报告应包括维修过程的描述、维修结果的说明和对设备使用和维护建议等。
六、售后服务承诺1. 我们承诺维修过程中所使用的零部件和材料均为原厂配件，确保设备性能和质量。
2. 在维修完成后，如果设备出现相同的故障，我们将提供免费的再修服务。
3. 如因我们维修不当导致设备损坏，我们将承担相应的损失赔偿责任。
ASD系列高压变频器检修规程
ASD6000S/10KS系列变频调速系统检修规程国电南京自动化股份有限公司2011-1-21目录一、总则---------------------------------------------------------------------1二、引用标准---------------------------------------------------------------1三、安全注意事项------------------------------------------------------------1四、检修项目------------------------------------------------------------------1（一）单柜检修---------------------------------------------------------------11、开关柜----------------------------------------------------------------------12、变压器柜-------------------------------------------------------------------33、变频器柜-------------------------------------------------------------------44、功率模块-------------------------------------------------------------------4（二）动态联调---------------------------------------------------------------6（三）模块返厂维修---------------------------------------------------------7（四）易损件------------------------------------------------------------------7附件1：MTP100高压变频器功率模块调试控制仪操作说明-------------------------------------------------------------------9一、总则本规程适用于国电南京自动化股份有限公司生产的ASD6000S系列高压变频调速系统及ASD10KS系列高压变频调速系统。
变频器与软启动器的检测及检修-3页精选文档
变频器检测检修方法变频器在使用一段时间之后应进行检测维护，可能会有元器件以及易损配件性能老化现象，需要更换等处理。
一，变频器静态测试方法1，将变频器切断电源后，使用万用表二极管档位，将红表笔对着变频器P—端子，黑表笔分别对着R S T U V W端子测量出数值基本平衡,反之，将黑表笔对着变频器P+端子，红表笔分别对着R S T U V W端子测量出数值基本平衡，则证明整流桥及逆变模块基本没问题。
2，打开变频器进行灰尘处理，观察有没有烧糊或者打火痕迹，以及螺丝有无松动迹象，连线插排有无松动现象等等，如有异常要立即处理解决问题。
二，变频器带电测试方法1，上电看显示是不是正常，有没有听到接触器吸合声音，要检测故障记录信息，运行看散热风扇是不是正常工作，测量输出电压是不是平衡，有没有异常气味或者声音，还要检测故障记录信息，如有，将不可在运行，要查明原因。
2，带载运行，听声音，闻气味有无异常，如有应立即停机检修，并且要测量三相输出电流是不是平衡。
三，配件的更换变频器内部使用的元器件，像散热风扇，操作面板等均为易损配件，如若不定时更换，会造成对变频器的严重损坏。
更换配件，按照机型4KW,风扇，键盘可以换，22KW,37KW,45KW的风扇键盘，控制板，电源板都可以换。
四，更换元件列表软启动器检测检修方法一，软启动器静态测试方法1，将软启动器切断电源后，用万用表通断档量主回路下端三组出线铜排，上下为一组，如果不导通则说明可控硅模块没有击穿，如果导通则需更换可控硅模块，打开面板量末级电路板上的门机电阻（K,G为一组），如果电阻大于100欧姆，则说明门极损坏，需更换可控硅模块。
2，打开软启动器进行灰尘处理，观察有没有烧糊或者打火痕迹，以及螺丝有无松动迹象，连线插排有无松动现象等等，如有异常要立即处理解决问题。
二，软启动器带电测试方法。
1，上电看显示是不是正常，要检测故障记录信息，运行看是不是正常工作，测量输入电压是不是平衡，有没有异常气味或者声音，还要检测故障记录信息，如有，将不可在运行，要查明原因。

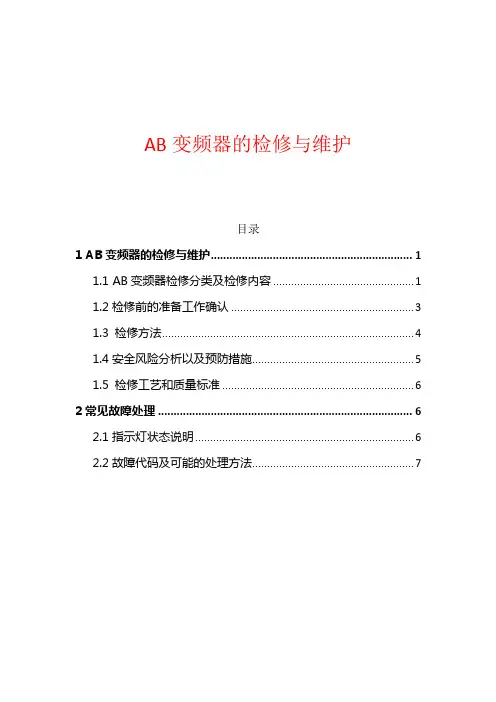

AB变频器的检修与维护
AB变频器的检修与维护目录1 AB变频器的检修与维护 (1)1.1 AB变频器检修分类及检修内容 (1)1.2检修前的准备工作确认 (3)1.3 检修方法 (4)1.4安全风险分析以及预防措施 (5)1.5 检修工艺和质量标准 (6)2常见故障处理 (6)2.1指示灯状态说明 (6)2.2故障代码及可能的处理方法 (7)1 AB变频器的检修与维护AB变频器日检每天进行一次；月检每3-6个月一次；年检每1-2年进行一次，或根据实际情况适当调整检修周期。
1.1 AB变频器检修分类及检修内容1.1.1日检对于以下项目，以目测检查为中心实施，有异常时应立即进行维修：（1）变频器运行电流、母线电压、进线电压、散热片温度；（2）电抗器、变压器是否过热、有异味；（3）环境温度、湿度、灰尘；（4）是否有异常噪音。
1.1.2小修（月检）注意事项：变频器带有高电压的电容器，在供电结束后它需要一定的时间进行放电。
在变频器工作前，确保电源和输入线路（R,S,T;L1，L2，L3）之间的绝缘。
等待3分钟，以使电容器放电达到安全电压等级。
LCD和LED指示灯变暗并不表明电容器已经放电到安全电压等级。
（1）柜内的清洁；（2）清扫空气过滤器冷却风道及内部灰尘；（3）电路部件的变色、变形，漏液（电容器、电阻、电抗器、变压器等）的确认；（4）控制板（电阻、电容器的变色、变形，基板的变色、变形、脏污焊接的老化等）的确认和清洁；（5）配线（有无因发热导致的变色、腐蚀）的确认；（6）检查电机、电缆对地绝缘；（7）紧固部分（螺栓，螺帽，螺钉累的松动）的确认；（8）测量开关电源输出各路电压的平稳性，如：5V、12V、15V、24V等电压。
（9）进行本装置的主电路部分的检查时，应在断开（off）后输入电源后，经过约5分钟以上，在验电后进行；为防止发生触电事故，在设备运转的状态下请不要打开门。
1.1.3年检(大修)冷却风扇：确认风量有无异常，风扇的噪声是否增加。
变频器现场检修工艺规程
变频器现场检修工艺规程1适合范围本规程规定了大唐信阳华豫发电有限责任公司二期变频器检修的周期、标准检修项目、大修的施工步骤及工艺质量标准，并附录了一些检修维护相关的知识，供大唐信阳华豫发电有限责任公司二期变频器检修工作使用，也可做二期变频器运行、检查人员参考。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
【DL/T995-2006 】《继电保护及电网安全自动装置检验规程》【D L/T587-2007 】《微机继电保护装置运行管理规程》【GB/T 14285-2006 】《继电保护和安全自动装置技术规程》【D L/T1195-2012 】火电厂高压变频器运行与维护规范东方日立高压变频器用户手册 Rev.033二期变频器规范3.1二期变频器规范型号：DHVECTOL-DI03000/06输入电压： 6KV输入电流：295A输出电压： 6KV输入频率:50HZ环境湿度 :≤ 95%输出频率：0-50HZ输出电压： 295A容量：3000KV A厂家：东方日立（成都）电控设备有限公司3.2二期变频器概述大唐信阳发电有限责任公司一期工程总装机容量2×660MW ，每台机组均安装两台1800kW 的凝结水泵。
凝结水泵电动机的变频器选用的东方日立（成都）电控设备有限公司型号为 DHVECTOL-DI03000/06的变频器，变频器容量为3KVA ，系统输入为6kV 、50Hz。
变频装置与电动机采用“一拖二”的变频方式，一台机组采用一套变频器可以轮流拖动两台凝结水泵运行。
4检修周期根据《火电厂高压变频器运行与维护规范》中要求，高压变频器检修周期为 1 年，可随机组检修时进行。
滤网应定期清洁，如灰尘较多，更换周期可缩短到1-2 周。
5检修项目项目标准项目备注1、滤网检查清理卫生清扫2、变频器内部清扫1、二次回路检查2、控制板件检查变频器检3、功率电路检查查4、冷却系统检查参数检查变频器设置参数核对空载试验变频器空载试验投运后检查设备运行状态、各项数据检查6检修工艺与质量标准项目检修工艺滤网检查1、定期巡视变频柜风道入口滤网，清理并根据堵塞情况对滤网进行清理。
变频控制柜保养与检修操作规程
3.将变频柜控制键打至手动操作。
1.工作票准确无误，有审批人签名；
2.操作正确。
5
设置防护措施
施行防止触电的技术措施：
a)停电（拉控制柜的总断路器）；
b)验电；
c)挂接地线；
d)挂“有人工作，禁止合闸”指示牌。
1.电源指示灯熄灭，用合格的试电笔确认无电；
2.即使了解各代码功能，也必须经过分析之后，确定有把握改动代码内容时，方可进行改动；
3.改动前必须记录好原始数据，如果解决不了，应将其恢复到原始数据，并进一步寻求解决的办法,查阅厂家提供的的故障代码；
4.注意保存软件密码。
8
安全检查
1.对设备再次进行检查；
2.拆除警示牌；
3.设备负责人在《工作票》（表31032-65）上签字。
b）确认端子间或各暴露的带电部位没有短路或对地短路情况。
（1）确认端子间连接、插接式连接和螺丝等均紧固无松动。
（2）确认外围设备状态正常。
10.对维修后的变频器应进行无负荷调试，检查频率能否自动控制，输出电压是否正常。如有异常，应立即中止试验，查明问题。
1.确认故障性质，反馈回中心；
2.将情况报告给部门主管。
3
填写《工作票》
1.维修人员在维修作业前应按规定填写电气作业《工作票》（表31032-65）；
2.在应急的情况下，可立即维修。
1.填写规范正确，详细；
2.供水系统设备故障属于紧急事故维修范围。
4
审批
1.将《工作票》（表31032-65）交设备负责人审批；
安全可靠，各项参数正常。
9
试运行
1.恢复送电；
2.将变频柜打至自动状态；
变频器的安全事项及检修范文（二篇）
变频器的安全事项及检修范文变频器是一种广泛应用于工业控制系统中的设备，它能够将固定频率的交流电源通过变频器的控制，把交流电转换成可调频率的交流电，从而实现对三相异步电动机的转速、转矩等参数进行调节。
然而，由于变频器在运行过程中可能存在一些安全隐患，因此，对变频器的安全事项和检修工作进行全面的了解与实施，对保障工作场所的安全生产至关重要。
一、安装阶段的安全事项在变频器的安装过程中，应注意以下安全事项：1.1 施工前检查：在开始施工之前，应查看变频器设备的包装是否完好，检查变频器内部是否有异物，以及各连接线是否牢固。
1.2 配电箱与电源的连接：在连接变频器与配电箱及电源时，应确保断电状态下进行连接操作。
连接时要按照变频器的接线图与电源进行正确的连接，并采用固定线夹进行绝缘处理，以防止电源线与变频器之间的短路故障。
1.3 接地保护：为了保证变频器的正常运行和人身安全，应将变频器进行接地保护。
接地电阻的测量值应符合国家规定，接地电阻应小于4Ω，接地电阻的测量应定期进行。
1.4 散热与防护：变频器在运行过程中会产生一定的热量，因此在安装过程中，应将变频器安装在通风良好、不受直接阳光照射的位置。
同时，还应留出足够的空间，以便进行维护和散热。
二、日常运行中的安全事项在变频器的日常运行中，应注意以下安全事项：2.1 操作人员素质：变频器是一种高科技设备，操作人员应具备一定的专业知识和技能，并接受相关的培训。
操作人员应熟悉变频器的使用方法和工作原理，并能够正确地进行设备的开机、停机和调节等操作。
2.2 空载运行：在开机之前，应将变频器设备调至空载运行状态，通过观察变频器的运行状况以及听取设备的声音等，判断设备是否正常。
如有异常情况，应及时停机检修。
2.3 过载保护：在变频器的运行过程中，应根据电动机的额定功率和变频器的额定功率进行合理的配比，避免电动机的过载。
同时，还应设置过载保护装置，并测试其灵敏度和可靠性。
2.4 温度监测：变频器在工作过程中会产生一定的热量，因此应定期检查变频器的温度。
变频器检修标准
变频器检修标准如下：
1.环境检查：确保变频器工作环境清洁，无尘、无水滴、无油污等
污染物。
2.外观检查：检查变频器外壳是否完好，无裂缝、变形或严重腐蚀
等现象。
3.连接检查：检查变频器与电机、电源、控制系统的连接是否牢固、
可靠，无松动或接触不良的现象。
4.电气性能测试：测试变频器的输入电压、电流是否正常，输出电
压、电流是否稳定，无异常波动。
5.冷却系统检查：检查变频器的散热风扇是否正常运转，散热片是
否清洁，无堵塞。
6.功能测试：测试变频器的各种功能，如启动、停止、调速等是否
正常，响应速度是否满足要求。
7.安全保护功能测试：测试变频器的过流、过压、欠压、过热等保
护功能是否正常工作。
8.参数设置与调整：检查并调整变频器的参数，确保其满足实际应
用需求。
9.软件更新：如果有可用的软件更新，进行软件更新，以提高变频
器的性能和稳定性。
10.记录与报告：记录检修过程和结果，编写检修报告，以便后续查
阅和参考。
TMEIC变频日常检修规程
高压变频项目检修规程一．变压器及变压器柜：1．变压器运行前已经过出厂耐压试验，因此在正常运行时不必也不应该频繁的进行耐压试验，只有当怀疑变压器发生故障时，才需要进行耐压试验。
可以进行绝缘电阻的试验，试验结果大于2000MΩ即可，试验时必须断开一次和二次的电缆连接，将一次和二次绕组分别短接并将任一组接地。
绝缘电阻的测量应采用直流兆欧表，电压2500V以下。
***不可对变频输出摇绝缘测耐压，会损坏功率单元模块***2．变压器一次电缆连接螺栓M12拧紧力矩45n-m。
二次电缆连接螺栓M8拧紧力矩12.5n-m。
变压器最初运行半年到一年的时间里，应进行电缆连接松紧度的检查，检查螺栓是否松动。
以后每隔1-2年检查一次即可。
3．经常清理变压器柜内的粉尘，防止积尘过多影响绝缘，也可防止粉尘中的腐蚀性物质对变频器产生腐蚀。
4．经常清理变压器柜门的空气滤网，在只用空调的全封闭环境中，空气滤网的清理周期为1-2个月。
开始清理的频繁一些，以后根据滤网的粉尘情况适当缩短或延长清理周期。
5．要保持变频器室内的清洁，减少粉尘堆积。
二．变频器单元柜：1．变频单元柜的日常维护主要是定期清理滤网，清理周期同上。
2．单元柜中变频单元电缆的固定螺栓检查与变压器电缆固定螺栓检查相同。
3．单元柜定期检查中要注意清理灰尘。
可以将高压断路器在试验位置合闸，此时风机运行，然后用吹风机吹内部粉尘，使粉尘随风机的排风排出柜外，或用吸尘器将粉尘吸除。
4．单元柜在检查中应注意是否有电容电解液泄露现象，即柜子内部是否有不明粘性液体或固体附着在柜内，如果发现暂时停止使用。
5．平时尽量不要拔插光纤接口，防止污染光纤头。
三．控制柜：1．控制柜后固定高压电缆的小门平时应用螺栓拧紧。
控制柜、变压器柜内部进出电缆的孔洞必须用防火胶泥堵上，一方面防火，另一方面可以防止小动物尤其是老鼠进入变频器内，否则将造成重大事故。
2．控制柜门不用时必须锁上，防止内部设备损坏或人为的误操作。
