2020-2021中考化学综合题专题复习【金属与酸反应的图像】专题解析含答案解析
一、中考初中化学金属与酸反应的图像1．以下文字叙述与图像不相符的是A．等质量的Zn、Fe分别与足量等质量分数的稀硫酸反应B．向盐酸和CuCl2混合溶液中加入足量的NaOHC．在密闭容器中用红磷测定空气中氧气的含量D．向某氢氧化钠溶液中逐滴滴入稀硫酸【答案】C【解析】【分析】【详解】A、铁的相对原子质量比锌小，金属活动性比锌弱，因此反应速率比锌小，产生的氢气比锌多，该图能正确反映对应操作，故不符合题意；B、氢氧化钠溶液先和盐酸反应生成氯化钠和水，当盐酸反应完毕后，氢氧化钠溶液再和氯化铜溶液反应生成氢氧化铜沉淀和氯化钠，所以开始没有沉淀生成，该图能正确反映对应操作，故不符合题意；C、由于红磷燃烧消耗容器中空气的氧气，生成固体五氧化二磷，当反应停止，冷却至室温，此时，容器中压强应小于反应前容器中压强，即起点纵坐标大于终点纵坐标，该图不能正确反映对应操作，故符合题意；D、氢氧化钠溶液呈碱性，其pH值大于7，能与稀硫酸反应生成显中性的硫酸钠溶液，所以当向氢氧化钠溶液中滴加稀硫酸至过量时，溶液的pH值要变小，当它们恰好完全反应时，pH值等于7，如果继续滴加则会使溶液变为酸性溶液，即溶液的pH小于7，该图能正确反映对应操作，故不符合题意，故选C。
【点睛】该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。
2．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。
故选A。
3．下列图象与对应实验相符合的是( )A．向pH=1的稀盐酸中逐滴加入pH= 13的氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别加入足量的金属镁和锌C．将一定质量的不饱和硝酸钾溶液恒温蒸发至有晶体析出D．向氢氧化钾与氯化钡的混合溶液中逐滴加入稀硫酸【答案】D【解析】【分析】【详解】A、向pH=1的稀盐酸中逐滴加入pH= 13的氢氧化钠溶液，pH逐渐增大，由于反应生成水，溶液的pH不能大于13；故选项错误；B、向等质量、等浓度的稀硫酸中分别加入足量的金属镁和锌，镁的金属活泼性强，镁产生氢气的速率快；故选项错误；C、将一定质量的不饱和硝酸钾溶液恒温蒸发至有晶体析出，溶质质量分数先增大，待有晶体析出时，质量分数不变；故选项错误；D、向氢氧化钾与氯化钡的混合溶液中逐滴加入稀硫酸，钡离子与硫酸根直接反应产生硫酸钡白色沉淀；故选项正确；故选：D。
4．下列四个图象的变化趋势，能正确描述对应操作的（）A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸D．向pH＝12的氢氧化钠溶液中不断加入水【答案】A【解析】【分析】铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。
【详解】A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确；D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。
故选A。
【点睛】浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。
5．下列化学反应过程中的质量与时间关系合理的是( )A．镁带燃烧B．木炭完全燃烧C．双氧水D．等量锌铁与足量盐酸【答案】A【解析】【分析】【详解】A、镁燃烧时，随着反应的进行，氧化镁的质量不断增加，当镁完全燃烧后，氧化镁的质量不再增加，故A正确；B、木炭完全燃烧生成二氧化碳，木炭的质量减少为零，故B不正确；C、二氧化锰是催化剂，反应前后质量不变，故C不正确；D、根据化学方程式：Zn + 2HCl = ZnCl2 + H2↑，Fe + 2HCl = FeCl2 + H2↑可知：65份的锌和盐酸反应生成2份的氢气，56份的铁和盐酸反应生成2份的氢气，等量锌、铁与足量盐酸反应，最终铁生成氢气的质量较多，锌的活动性比铁强，锌反应先结束，图像应有交点，故D不正确。
故选A。
6．大数据处理能及时获得更多的信息，下列图象能正确反映对应变化关系的是A．向一定量的稀盐酸中加入铁粉B．向pH=12的氢氧化钠溶液中加水稀释C．将等质量的铁片和镁片投入到足量稀硫酸中D．浓硫酸敞口放置一段时间【答案】A【解析】【分析】【详解】A、向一定量的稀盐酸中加入铁粉，产生氯化亚铁溶液，溶液中铁元素的质量增大，盐酸反应完铁元素质量不变；故选项正确；B、向pH=12的氢氧化钠溶液中加水稀释，pH值不断减小，但不能小于7；故选项错误；C、将等质量的铁片和铁片投入到足量稀硫酸中，镁片产生的氢气质量大，且产生的氢气速率快；故选项错误；D、浓硫酸敞口放置一段时间，吸收空气中的水蒸气，溶质质量分数变小；故选项错误；故选：A。
7．下列图像能正确反映对应变化关系的是（）A．①是将足量的镁片和铁片分别和等质量、等溶质质量分数的稀硫酸混合B．②是向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸C．③是向HCl与Na2SO4混合溶液中加入Ba（OH）2溶液D．④是用等质量、等浓度的双氧水分别制取氧气【答案】A【解析】【分析】【详解】A、根据题意可知，将足量的镁片和铁片放入到等质量、等溶质质量分数的稀硫酸中，则金属有剩余，酸完全被消耗。
则金属与酸反应时，生成的氢气的质量等于参加反应的酸中氢元素的质量。
由于酸的量相同，金属过量，则生成的氢气的质量相等。
而又因为镁的活动性比铁强，所以镁与硫酸反应速率比较快，反应时间短。
A正确；B、向一定量的氢氧化钠溶液中逐渐滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水。
由于氢氧化钠逐渐被消耗，则溶液的碱性逐渐减弱，则pH值的变化是从大于7逐渐变小，二者恰好完全反应时，pH=7。
当继续滴加稀盐酸时，稀盐酸过量，则溶液的pH 小于7，但是最终的溶液pH不会到达3，更不会小于3。
B错误；C、向盐酸和硫酸钠的混合溶液中加入氢氧化钡，硫酸钠和氢氧化钡反应生成难溶于水、难溶于酸的沉淀硫酸钡，所以应该一开始就产生沉淀。
C错误；D、用等质量、等浓度的双氧水制氧气，最后产生氧气的质量应该相等，与是否添加催化剂无关。
因为催化剂只能改变反应速率，不能改变生成物的质量。
D错误。
故选A。
8．下列图象中有关的量的变化与对应叙述相符的是（）A B C D向盐酸中加入的氢氧化钠溶液为mg时，所得溶液显碱性向三份完全相同的稀盐酸中分别加入甲、乙、丙三种金属，则甲、乙的金属活动性比丙的强用等质量、等浓度的双氧水分别制取氧气将a、b、c三种物质的饱分别由t1℃升温至t2℃时溶液变成不饱和溶液A．A B．B C．C D．D【答案】B【解析】【分析】【详解】A、向盐酸中加入的氢氧化钠溶液为mg时，pH<7，所得溶液显酸性，该选项错误；B、向三份完全相同的稀盐酸中分别加入甲、乙、丙三种金属，甲、乙能和稀盐酸反应，丙不能和稀盐酸反应，则甲、乙的金属活动性比丙的强，该选项正确；C、过氧化氢分解生成水和氧气，加入催化剂时反应速率快一些，但是最终生成氧气质量相等，该选项错误；D、将a、b、c三种物质的饱和溶液分别由t1℃升温至t2℃时，a、b溶液变成不饱和溶液，c仍然是饱和溶液，该选项错误。
故选：B。
9．下列图像能正确反映对应变化关系的是()A．加热一定量的高锰酸钾制氧气B．表示将稀盐酸滴入氢氧化钠溶液中,在M点时,溶液中的溶质只有氯化钠C．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫D．在恒温的条件下,将足量的氯化钠饱和溶液蒸发适量的水分【答案】C【解析】【分析】【详解】A、加热一定量的高锰酸钾制取氧气，随着反应的进行，高锰酸钾逐渐被消耗，则不会再生成氧气，所以曲线应该到后期为一条横线。
A错误；B、将稀盐酸滴入到氢氧化钠溶液中，图中的M点对应的溶液pH＜7，则溶液显酸性，则此时溶液中的溶质除了有生成的氯化钠，还应该含有过量的稀盐酸。
B错误；C、等质量的金属锌和铁分别滴入溶质质量分数相等的稀硫酸至过量，开始时，由于金属过量，稀硫酸完全反应，则产生的氢气质量相同。
当向等质量的铁和锌加入溶质质量分数相同的稀硫酸至过量，则铁和锌全部反应。
根据方程式：Fe+2HCl=FeCl2+H2↑、Zn+2HCl=ZnCl2+H2↑，可知，每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气，则相同质量的金属过量的稀硫酸，铁产生的氢气比锌多。
C正确；D、恒温下蒸发饱和的氯化钠溶液，由于温度不变，则氯化钠的溶解度也不变，则饱和溶液的溶质质量分数不变。
D错误。
故选C。
10．相同质量的Zn、Fe分别与足量稀盐酸作用，产生H2的质量与反应时间关系如下图所示，其中正确的是( )A．B．C．D．【答案】C【解析】【分析】相同质量的Zn 、Fe 分别与足量稀盐酸作用，由于稀硫酸过量，因此充分反应后放出氢气的质量大小由金属决定，根据化学方程式2442=F Fe+H SO SO +H e ↑ ,每56g 铁生成2g 氢气，又根据化学方程式2442=Z Zn+H SO SO +H n ↑，每65g 锌生成2g 氢气，所以相同质量的Zn 、Fe 分别与足量稀盐酸作用，铁比锌生成氢气量多；根据金属的活动性强弱关系锌>铁，可判断锌与稀硫酸反应快，铁与稀硫酸反应慢，锌反应完所用的时间短，图像先出现拐点。
故选C 。
11．下列图象能够正确反映其对应变化关系的是（ ）A ．向等质量等质量分数的盐酸中加入足量的镁粉、锌粉B ．将铜片加入一定量的硝酸银溶液中C ．将浓硫酸露置在空气中一段时间D ．向一定质量的饱和石灰水中，加入少量生石灰【答案】A【解析】【分析】【详解】A、用等质量的相同质量分数的盐酸分别与足量的镁粉和锌粉反应，由于氢气来源于酸中的氢，酸量相等故生成的氢气量会相等，镁的活动性强于锌，故对应的曲线是镁的比锌的斜率大，图像能够正确反映其对应变化关系；B、铜与硝酸银生成硝酸铜和银，每64份质量的铜和硝酸银反应生成硝酸铜和216份质量的银，反应后固体质量会增大，不会减小，没有加入铜时，固体的质量应为零，图像不能够正确反映其对应变化关系；C、浓硫酸具有吸水性，敞口放置会吸收空气中的水蒸气而浓度变小，图像不能够正确反映其对应变化关系；D、向一定质量的饱和石灰水中加入氧化钙时，氧化钙和水反应生成氢氧化钙，从而导致水的量不断减少，直至为零，溶质质量减小为零，图像不能够正确反映其对应变化关系。

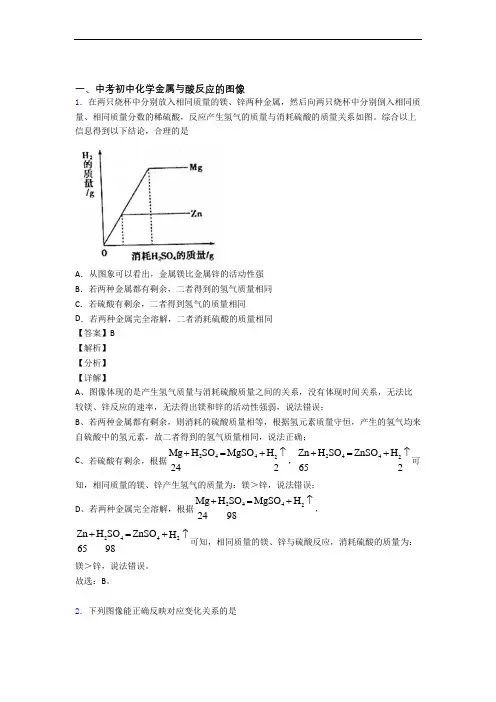

2020-2021中考化学专题题库∶金属与酸反应的图像的综合题附详细答案
一、中考初中化学金属与酸反应的图像1．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。
综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。
故选：B 。
2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

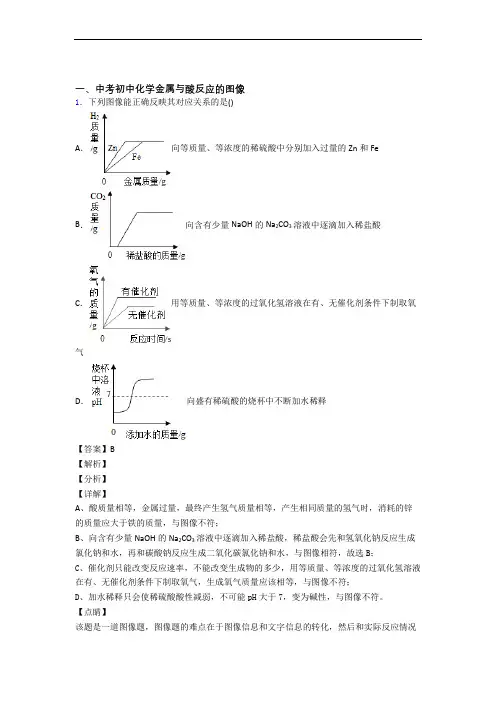

2020-2021中考化学专题训练---金属与酸反应的图像的综合题分类含答案解析
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．镁、铝、锌、铁与稀盐酸或稀硫酸之间的反应规律及图象正确的是()A等质量的镁、铝、锌、铁与足量酸反应，氢气质量与反应时间的关系图象B等质量的镁、铝、锌、铁与足量酸反应，氢气质量与酸溶液的关系图象C等量酸与足量镁、铝、锌、铁反应，氢气质量与反应时间的关系图象D等量酸与足量镁、铝、锌、铁反应，氢气质量与金属质量的关系图象A．A B．B C．C D．D【答案】C【解析】【分析】等量酸与足量金属反应时，产生氢气的质量相等，金属活动性越强，产生氢气速率越快；等量金属与足量酸反应时，金属活动性越强，产生氢气越快，金属的化合价金属的相对原子质量越大，产生氢气越多。
【详解】A、等质量的镁、铝、锌、铁与足量酸反应，最终和酸反应生成氢气由多到少的顺序是铝、镁、铁、锌，该选项对应关系不正确；B、等质量的镁、铝、锌、铁与足量酸反应，反应的酸质量相等时生成氢气质量相等，最终和酸反应生成氢气由多到少的顺序是铝、镁、铁、锌，该选项对应关系不正确；C、等量酸与足量镁、铝、锌、铁反应，最终生成氢气质量相等，由于镁比铝活泼，铝比锌活泼，锌比铁活泼，因此反应时间由短到长的顺序是镁、铝、锌、铁，该选项对应关系正确；D、等量酸与足量镁、铝、锌、铁反应，最终生成氢气质量相等，当金属质量相等时，生成氢气质量由大到小是顺序是铝、镁、铁、锌，该选项对应关系不正确。
2020-2021备战中考化学—金属与酸反应的图像的综合压轴题专题复习附答案解析
一、中考初中化学金属与酸反应的图像1．现有质量相等的甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中均显+2价）。
则下列说法错误的是A．完全反应所需时间：丙>甲>乙B．生成氢气的质量：甲>乙>丙C．相对原子质量：乙>丙>甲D．消耗硫酸的质量：甲>乙>丙【答案】C【解析】【分析】【详解】A、由题意甲、乙、丙三种金属分别与三份溶质质量分数相同的足量稀硫酸反应，金属完全反应，根据生成氢气的质量与反应时间的关系图可知，金属乙反应的氢气质量最先达到最大值，其次是金属甲，最后是金属丙，即金属乙最先反应完，其次是金属甲，金属丙最后反应完，因此完全反应所需时间的关系为丙>甲>乙，A选项说法正确，不符合题意；B、如图所示曲线平行于x轴时，生成的氢气质量达到最大值，三种金属生成氢气的质量甲最大，其次是乙，最小的是丙，即生成氢气的质量甲>乙>丙，B选项说法正确，不符合题意；C、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，设金属的相对原子质量为x，金属的质量为m金属，生成氢气的质量为m氢气，根据方程式可知m=2mx金属氢气，则有2m=mx金属氢气，已知甲、乙、丙三种金属的质量相等，则金属的相对原子质量x与生成氢气的质量成反比，如图所示生成氢气的质量关系为甲>乙>丙，三种金属的相对原子质量关系为甲＜乙＜丙，C选项说法错误，符合题意；D、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，由方程式可知生成的氢气中的氢元素全部来自于硫酸，根据质量守恒定律元素守恒，生成的氢气质量越大，消耗的硫酸质量越大，如图所示生成氢气的质量关系为甲>乙>丙，消耗硫酸的质量关系为甲>乙>丙，D选项说法正确，不符合题意。

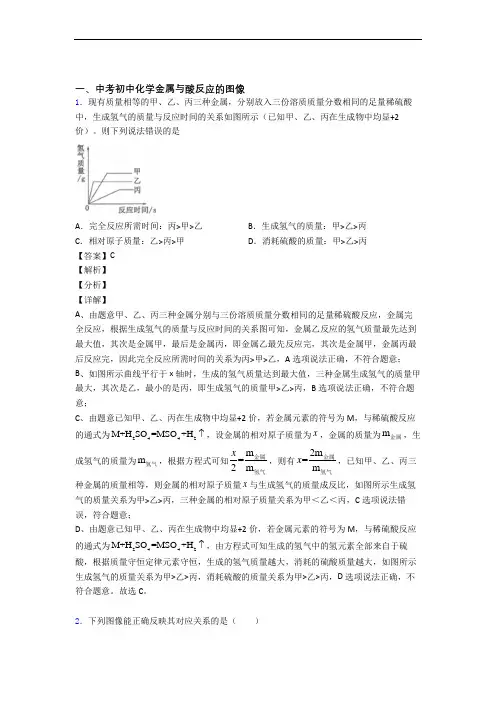

2020-2021中考化学金属与酸反应的图像综合经典题含答案解析
一、中考初中化学金属与酸反应的图像1．现有质量相等的甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中均显+2价）。
则下列说法错误的是A．完全反应所需时间：丙>甲>乙B．生成氢气的质量：甲>乙>丙C．相对原子质量：乙>丙>甲D．消耗硫酸的质量：甲>乙>丙【答案】C【解析】【分析】【详解】A、由题意甲、乙、丙三种金属分别与三份溶质质量分数相同的足量稀硫酸反应，金属完全反应，根据生成氢气的质量与反应时间的关系图可知，金属乙反应的氢气质量最先达到最大值，其次是金属甲，最后是金属丙，即金属乙最先反应完，其次是金属甲，金属丙最后反应完，因此完全反应所需时间的关系为丙>甲>乙，A选项说法正确，不符合题意；B、如图所示曲线平行于x轴时，生成的氢气质量达到最大值，三种金属生成氢气的质量甲最大，其次是乙，最小的是丙，即生成氢气的质量甲>乙>丙，B选项说法正确，不符合题意；C、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，设金属的相对原子质量为x，金属的质量为m金属，生成氢气的质量为m氢气，根据方程式可知m=2mx金属氢气，则有2m=mx金属氢气，已知甲、乙、丙三种金属的质量相等，则金属的相对原子质量x与生成氢气的质量成反比，如图所示生成氢气的质量关系为甲>乙>丙，三种金属的相对原子质量关系为甲＜乙＜丙，C选项说法错误，符合题意；D、由题意已知甲、乙、丙在生成物中均显+2价，若金属元素的符号为M，与稀硫酸反应的通式为2442M+H SO=MSO+H↑，由方程式可知生成的氢气中的氢元素全部来自于硫酸，根据质量守恒定律元素守恒，生成的氢气质量越大，消耗的硫酸质量越大，如图所示生成氢气的质量关系为甲>乙>丙，消耗硫酸的质量关系为甲>乙>丙，D选项说法正确，不符合题意。

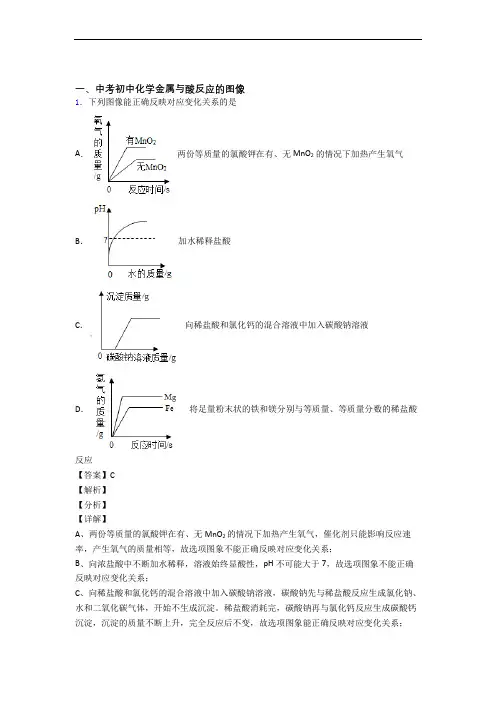

2020-2021中考化学《金属与酸反应的图像的综合》专项训练及答案解析
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。
稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D 、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。
故选C 。
2．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于铝的质量，图像不能正确反映变化关系，不符合题意；B、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。

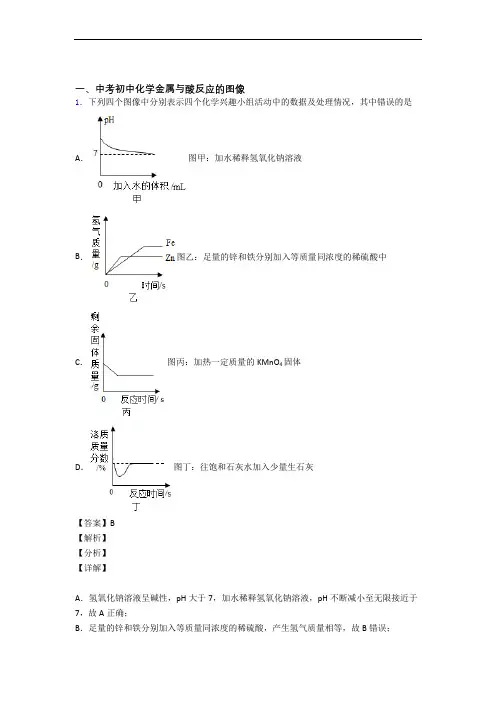

2020-2021中考化学专题训练---金属与酸反应的图像的综合题分类及详细答案
一、中考初中化学金属与酸反应的图像1．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是A．图甲：加水稀释氢氧化钠溶液B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中C．图丙：加热一定质量的KMnO4 固体D．图丁：往饱和石灰水加入少量生石灰【答案】B【解析】【分析】【详解】A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。
答案选B。
【点睛】本题考查物质的性质的图象题，注意起点、拐点与终点的含义。
2．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。
故选A。
3．下列图像能正确反映其对应的实验操作的是A．向稀硫酸和硫酸铁的混合溶液中滴加氢氧化钠溶液直至过量B．相同质量的铁和锌分别与质量分数相同的足量稀盐酸反应C．向一定量氯化钡与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量D．用两份等质量、等浓度的过氧化氢溶液制氧气,其中一份加入少量MnO2【答案】B【解析】【分析】【详解】A、向稀硫酸和硫酸铁的混合溶液中滴加氢氧化钠溶液直至过量，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铁反应会生成氢氧化铁沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象错误；B、锌的活动性比铁强，反应速率快，反应时间短；由于盐酸是足量的，铁的相对原子质量小于锌的相对原子质量，要生成等质量的氢气，需要的铁就较少，所以相同质量的锌铁与足量的盐酸反应时，铁生成的氢气多，水平线靠上，故选项图象正确；C、向一定量氯化钡与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钡反应生成碳酸钡白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，溶液显碱性，pH大于7，故选项图象错误；D、用两份等质量、等浓度的过氧化氢溶液制氧气，催化剂只能影响反应速率，不影响产生氧气的质量，故选项图象错误。
2020-2021中考化学 金属与酸反应的图像 综合题含答案解析
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是（）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。
C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。
D、反应开始前，固体中锰元素的质量不为零，随着反应生成氧气，固体的质量减少，而锰元素的质量不变，所以固体中锰元素的质量分数变大直到高锰酸钾完全分解，故图象错误。
故选：B。
【点睛】本题是化学反应中定量关系和图象相结合的题型，题目难度较大。
要准确解答此类题，关键要对化学反应知识熟练，并能结合图象的数学意义，综合考虑，可快速解答。
图象的意义要抓住三点：①抓图象的起点，②抓图象的终点，③抓图象的变化过程。
2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。
2020-2021备战中考化学—金属与酸反应的图像的综合压轴题专题复习及答案解析
一、中考初中化学金属与酸反应的图像1．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。
综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。
故选：B 。
2．下列图像能正确反映其对应关系的是（ ）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。
