聚合物水泥防水涂料的应用及其乳液选择
聚合物水泥防水涂料的应用及其乳液选择
聚合物水泥防水涂料（以下简称JS防水涂料），作为新型防水涂料适用范围较广，可在潮湿或干燥的砖石、砂浆、混凝土、金属、木材、硬塑料、玻璃、石膏板、沥青、橡胶、SBS，APP、聚氨醋等基层上施工，对于各种新旧建筑物、构筑物均可使用。JS防水涂料在国外已有较长的应用历史，日本对该涂料的开发和应用较早，水平也较高。1991年，我国开始研制这种防水涂料，并于1994年底开发成功。该材料于1995年底通过建设部部级鉴定实际年产量达1.2万t，以3kg/m2（涂层厚度约1.4mm）计，应用面积达400万m2.
1、JS防水涂料的性能及特点[1]
1.1JS防水涂料的性能JS防水涂料是将一定比例的有机聚合物乳液（如丙烯酸酷乳液、乙烯一醋酸乙烯乳液、丁苯胶乳及各种助剂组成）和无机粉料（如高铝高铁水泥、石英粉及添加剂等）均匀共混搅拌，经无机粉料的水化反应以及水性乳液交联固化复合形成高强坚韧的防水涂膜。由于是由有机材料和无机材料复合而成，该涂膜兼有了这2类材料的优点，即具有弹性高、延伸率大、耐久性和耐水性好的特点。
1.2JS防水涂料的特点JS防水涂料因原料选材和配方设计机理的独特，形成了该涂料独有的性能特点。其主要特点为：
（1）能在潮湿或干燥的多种材质的基面上直接施工；
（2）对基层的微裂缝追随性强，涂层坚韧高强；
（3）涂层耐水性、耐候性、耐久性优异； （4）可添加颜料，以形成彩色涂层；
（5）无毒、无害、无污染、施工简单，工期短；
（6）与外层水泥砂浆及各种粘结材料结合牢固。
2、JS防水涂料在工程上的应用[3]
2.1厕浴、厨房间防水厕浴、厨房间如果不作防水设防，一旦发生渗漏水对高档装饰的损坏将是严重的。因节点多、管道多，用卷材防水显然不合适，涂料防水是最适宜的。但传统的一些防水涂料均要求具有干燥的基层，而且容易剥落或有污染。因此，厕浴、厨房间选择JS防水涂料是较理想的。
2.2外墙防水补漏近年来，建筑物外墙渗漏水己成为严重的质量通病，尤其是沿海高层建筑以及条型面砖外墙的渗漏水已严重影响到人们的生活、工作；墙面及室内空气的潮湿使霉菌繁殖，既会造成室内物体霉变，又恶化居住环境，影响人体健康，并对高档装饰造成极大损失，但至今未找到合适的外墙面防水涂料。JS防水涂料既有较大韧性、又有很高的粘结性，涂层又可以做得很薄。在墙体材料为空心砖、轻质墙体、多孔材料及当地基本风压不大于0.6kPa的条件下，一般的工业与民用建筑外墙面上涂刷厚涂膜就有较好的效果。经调整配比，还可做为面砖粘结层，其防水效果更佳。目前，用它来修补条型面砖勾缝漏水也获得了良好的防水效果。
2.3坡瓦屋面防水目前，建筑屋面常以坡瓦面作为檐口、顶部的装饰，即在现浇混凝土面上贴波型瓦或瓷砖作为饰面，因常不做防水设防，发现渗漏往往很难处理。由于JS防水涂料既适应复杂不平整基层，粘结力又强，耐候性好，不会发生下滑现象，非常适合坡屋面防水。
2.4屋面天沟、女儿墙、压顶的防水目前，刚性细石混凝土防水和卷材防水屋面的天沟、女儿墙、压顶大多由于刚性防水层开裂、卷材防水搭接口多，可靠性差。JS防水涂料很适用于天沟、女儿墙、压顶等部位的防水，涂层掺入一定颜色刷成彩色防水层，还能美化屋面环境。
2.5地下工程和储液池工程防水地下建筑和储液池均以结构本体混凝土自防水为主并作辅助防水，辅助防水宜用柔性材料作迎水面设防。结构混凝土刚性好，受温差变形小，但毛细孔和混凝土干缩会产生裂缝导致渗漏，J5防水涂料的延伸性、防渗性和耐水性完全能满足技术要求。同时地下工程和储液池混凝土拆模或找平层硬结后就可以立即进行涂敷施工，可大大加快施工进度。由于该防水涂料无毒、无臭、不污染环境，也很适用于水池内的防水。
3、JS防水涂料用乳液的选择乳液的品种、性能及用量对涂膜性能起决定性作用。正确选择乳液的品种，对JS防水涂料的配制非常重要。在选择乳液时，必须遵循下列基本规律。
3.1乳液的选择
3.1.1根据聚合物的玻璃化温度来选择乳液聚合物物理性能对硬化后JS防水涂料性能有重要影响。用于JS防水涂料乳液的典型物理特性是其玻璃化温度，当温度高于Tg时，材料行为类似橡胶，受载时产生弹性变形； 当温度低于Tg时，材料行为像玻璃易于产生脆性破坏。热固性聚合物Tg值相对较高，弹性体聚合物T9值较低，热塑性聚合物居于两者之间。用于JS防水涂料的聚合物乳液抢值的重要意义在于其弹性或塑性将对防水涂料的性能产生影响气。
3.1.2根据果合物的最低成膜温度来选择乳液聚合物的另一个特征是其最低成膜温度，它是聚合物形成连续膜的最低温度。如果水泥水化温度低于该值，所供给的能量不足以开始成膜，这时聚合物将以间断的颗粒形式存在于防水涂料中。只有当水泥水化温度高于乳液的最低成膜温度，乳液才可以形成均匀膜结构分布于水化产物之间，才能在有应力时起到架桥作用，有效吸收和传递能量，从而抑制裂缝的形成和扩展。用于JS防水涂料的聚合物乳液其最低成膜温度应比养护温度低气。
3.1.3根据聚合物的离子稳定性来选择乳液水泥在水化过程中形成的水化物常含有活泼的等离子，聚合物乳液必须具有很高的离子稳定性，否则，聚合物乳液会因破乳而失效。因此，JS防水涂料用聚合物乳液的离子稳定性要高。这可以在乳液聚合过程中，通过控制阴离子表面活性剂和非离子表面活性剂的配比来达到。一般来说，在乳液聚合过程中，阴离子表面活性剂通常能够提高聚合物乳液的机械稳定性，而非离子表面活性剂能够提高乳液的化学稳定性。因此，防水涂料用聚合物乳液中，通常都含有适量的非离子表面活性剂。
3.2不同类型乳液的选用 3.2.1根据涂膜的粘结性、致密性和耐水性来选择乳液JS防水涂料可分为2类：一类是非反应型的聚合物，如氯丁胶乳、丁基胶乳、醋酸乙烯共聚乳液等，在复合材料结构中，聚合物成膜覆盖于水泥胶凝体表面或水泥水化物填充于聚合物网络之间，有机物和无机物仅为惰性的、机械的相互填充。这种类型的防水涂料，涂膜的粘结性、致密性和耐水性相对较差。另一类则是反应型的聚合物，有2种反应形式：一种是聚合物之间（或与硬化剂）的交联固化反应，从而形成大分子；另一种是聚合物活性基团与水泥水化产物之间发生了化学反应，形成以化学键结合的界面结构，通过界面增强提高材料的性能。通过适当的改性工艺，可大大加强聚合物与水泥水化产物的化学结合。
研究表明：改性丙烯酸共聚乳液可与水泥水化生成的Ca（OH）：发生化学反应，生成离子键结合的大分子网络交织结构，且随着水化龄期的延长，水化程度越高，这种反应生成物的量就越大。含有一COOH等官能团的聚合物，能与水泥水化产物中发生作用，从而显著提高材料的强度和耐水性，所以国外将其称为反应型JS防水涂料。
3.2.2根据气候条件来选择乳液
气候条件的不同对JS防水涂料的低温柔性要求也不同。例如在我国南方地区的屋面防水耐低温-10℃可以满足要求，而在北方地区要求耐低温-20℃才可以满足屋面防水要求t6l.一般地，在南方地区is防水涂料用聚合物乳液的玻璃化温度要高于北方地区。
3.2.3从乳液的单体分析来选用乳液 丙烯酸醋乳液从单体结构来看，其耐水性、耐候性和柔韧性都较好；而VAE乳液从单体组成来看，因其含有85%左右的醋酸乙烯，分子极性相对较大，耐水性较差。所以单从单体组成的角度来分析，丙烯酸醋类乳液做防水涂膜要比VAE乳液做防水涂膜在耐水性、耐候性等方面更具有一定的优势。
3.2.4根据乳液与水泥所起的作用点来选用乳液。
丙烯酸醋类乳液本身软，其伸长率大、活性基团少，与水泥的作用点也少，所以可多用水泥等粉料。其缺点是比较难做到2.0MPa以上的拉伸强度，同时断裂伸长率难达到200%以上；也正因为活性基团少，与水泥的作用点不多，所以不适合用作高强度的刚性防水涂料。而VAE乳液采用大量聚乙烯醇作保护体，再加上醋酸乙烯本身的活性，同水泥的作用点多，所以生产厂家均采用减少水泥等填料的配方来作弹性水泥基防水涂料。
JSA-101聚合物水泥防水涂料的研究与应用
万方数据４２ＪｓＡ一１０１聚合物水泥防水涂料的研究与应用王振海
由图１可知，随着增塑剂掺量的增加，涂料的拉伸强度缓慢地减小，断裂伸长率逐渐增大。这是
因为：①增塑剂有利于聚合物颗粒的软化，使之更加容易产生塑性流动和弹性变形，颗粒之间凝聚在
一起，形成完整连续的高分子网络结构；②增塑剂
也提高了乳液对水泥和滑石粉等填料的润湿性，使两者的界面结合更加紧密。
６日５皇４套３墨２
翅１Ｏ３５０３００２５０霉２００半１５０蓑１００萤５００ｌ２３４５增塑剂的掺量％图ｌ增塑剂掺量对涂膜拉伸强度及断裂伸长率的影响
２．１．４消泡剂涂料搅拌混合过程中容易产生大量气泡使涂膜
产生气孑Ｌ和应力集中，导致涂膜力学性能下降，留下渗漏隐患。添加适量的消泡剂，能明显减少气泡
造成的缺陷，有效提高了涂膜的性能。消泡剂的添
加量约为总配方的２‰～３‰。
２．１．５分散剂使用分散剂就是为了使水泥等填料微粒在一定
的剪切力作用下，能够充分的分散，形成聚合物．水泥等无机填料粒子的均匀分散体，使得涂料具有良
好的流动性、稳定性和匀质性。分散剂的量按水泥
的用量为基准。试验结果表明，添加０．５％一ｌ％的分
散剂，可以起到很好的分散效果，能提高施工效率
和涂膜质量。２．１．６白水泥
水泥的加入不但可提高涂料的拉伸强度，而且可以降低涂料的成本。但如果水泥的量太多，涂膜
的断裂伸长率就会降低一２．２基本配方（见表２）
表２基本配方
组分原料名称旦兰』堕量坌
丙烯酸酯乳液ｌｏｏ～１５０８０～１００增塑齐４０～６０～６液料成膜助剂０～２Ｏ～２消泡齐４０～０．３Ｏ～０．３２．３涂料性能的测试涂膜性能测试按Ｊｃ／Ｔ８９４—２００１《聚合物水泥防
水涂料》的标准进行，Ｉ型和ＩＩ型涂料的主要技术指标如表３所示。
表３涂膜主要技术指标
试验项目技术指标实测值
Ｉ型ＩＩ型Ｉ型ＩＩ型
固体含量／％≥６５６５７０７７干燥表干时间／１１≤４４２２时间实干时间／ｈ≤８８５５无处理／ＭＰａ≥１．２１．８２．１２．８拉伸
聚合物水泥防水涂料
聚合物水泥防水涂料
首先，聚合物水泥防水涂料是一种以聚合物乳液和水泥为主要原料制成的防水涂料。相比于传统的水泥防水涂料，聚合物水泥防水涂料具有以下特点：
1.耐水性能优异：聚合物水泥防水涂料在水中的抗渗透性能非常好，可以有效地防止地下水、雨水等渗透进入建筑物内部，保持墙体的干燥。
2.耐候性好：聚合物水泥防水涂料具有较好的耐候性，可以在各种恶劣的气候条件下使用，如高温、低温、大风等，不易发生龟裂现象。
3.粘结力强：聚合物水泥防水涂料在施工时可以牢固地附着在建筑物表面，与基层形成一个坚固的整体，不易脱落。
4.施工方便：聚合物水泥防水涂料可以根据需要进行稀释，涂刷施工时较为方便，可满足各种不同的防水需求。
5.环保性好：聚合物水泥防水涂料采用水泥和聚合物乳液作为主要原料，不含有有害物质，对人体和环境无害。
1.屋顶防水：在建筑物的屋顶上涂刷一层聚合物水泥防水涂料，可以有效地防止雨水渗透，保持屋顶的干燥。
2.卫生间防水：聚合物水泥防水涂料可以在卫生间的墙面和地面上进行涂刷，有效地防止水汽和水分渗透，防止霉菌的生长。
3.地下室防水：地下室常常容易受到地下水渗透的影响，使用聚合物水泥防水涂料可以形成一道保护层，阻挡地下水的渗透，保持地下室的干燥。 4.水池防水：聚合物水泥防水涂料可以应用于各种水池，如游泳池、养鱼池等。其具有耐水性能强的特点，能够有效地防止水的渗透和漏水问题。
总结起来，聚合物水泥防水涂料是一种优良的防水材料，具有耐水性好、耐候性强、粘结力高、施工方便、环保性好等特点。其广泛应用于建筑物的屋顶、卫生间、地下室、水池等防水工程中。在未来的发展中，聚合物水泥防水涂料有望得到更多的研究和应用，为建筑行业提供更好的防水解决方案。
RG聚合物水泥防水涂料

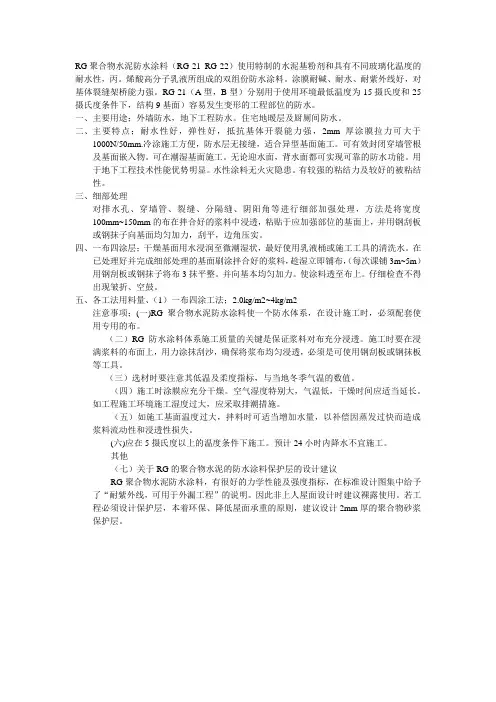

RG聚合物水泥防水涂料（RG-21 RG-22）使用特制的水泥基粉剂和具有不同玻璃化温度的耐水性，丙。烯酸高分子乳液所组成的双组份防水涂料。涂膜耐碱、耐水、耐紫外线好，对基体裂缝架桥能力强。RG-21（A型，B型）分别用于使用环境最低温度为-15摄氏度和-25摄氏度条件下，结构9基面）容易发生变形的工程部位的防水。
一、主要用途；外墙防水，地下工程防水。住宅地暖层及厨厕间防水。
二、主要特点；耐水性好，弹性好，抵抗基体开裂能力强，2mm厚涂膜拉力可大于1000N/50mm.冷涂施工方便，防水层无接缝，适合异型基面施工。可有效封闭穿墙管根及基面嵌入物。可在潮湿基面施工。无论迎水面，背水面都可实现可靠的防水功能。用于地下工程技术性能优势明显。水性涂料无火灾隐患。有较强的粘结力及较好的被粘结性。
三、细部处理
对排水孔、穿墙管、裂缝、分隔缝、阴阳角等进行细部加强处理，方法是将宽度100mm~150mm的布在拌合好的浆料中浸透，粘贴于应加强部位的基面上，并用钢刮板或钢抹子向基面均匀加力，刮平，边角压实。
四、一布四涂层；干燥基面用水浸润至微潮湿状，最好使用乳液桶或施工工具的清洗水。在已处理好并完成细部处理的基面刷涂拌合好的浆料，趁湿立即铺布，（每次课铺3m~5m）用钢刮板或钢抹子将布3抹平整。并向基本均匀加力。使涂料透至布上。仔细检查不得出现皱折、空鼓。
五、各工法用料量、（1）一布四涂工法；2.0kg/m2~4kg/m2
注意事项；(一)RG聚合物水泥防水涂料使一个防水体系，在设计施工时，必须配套使用专用的布。
（二）RG防水涂料体系施工质量的关键是保证浆料对布充分浸透。施工时要在浸满浆料的布面上，用力涂抹刮沙，确保将浆布均匀浸透，必须是可使用钢刮板或钢抹板等工具。
（三）选材时要注意其低温及柔度指标，与当地冬季气温的数值。
（四）施工时涂膜应充分干燥。空气湿度特别大，气温低，干燥时间应适当延长。如工程施工环境施工湿度过大，应采取排潮措施。
外墙聚合物水泥防水涂料方案

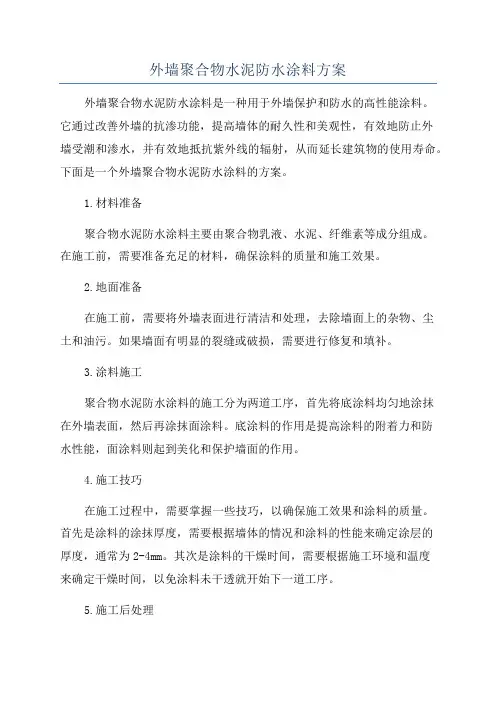

外墙聚合物水泥防水涂料方案
外墙聚合物水泥防水涂料是一种用于外墙保护和防水的高性能涂料。它通过改善外墙的抗渗功能，提高墙体的耐久性和美观性，有效地防止外墙受潮和渗水，并有效地抵抗紫外线的辐射，从而延长建筑物的使用寿命。下面是一个外墙聚合物水泥防水涂料的方案。
1.材料准备
聚合物水泥防水涂料主要由聚合物乳液、水泥、纤维素等成分组成。在施工前，需要准备充足的材料，确保涂料的质量和施工效果。
2.地面准备
在施工前，需要将外墙表面进行清洁和处理，去除墙面上的杂物、尘土和油污。如果墙面有明显的裂缝或破损，需要进行修复和填补。
3.涂料施工
聚合物水泥防水涂料的施工分为两道工序，首先将底涂料均匀地涂抹在外墙表面，然后再涂抹面涂料。底涂料的作用是提高涂料的附着力和防水性能，面涂料则起到美化和保护墙面的作用。
4.施工技巧
在施工过程中，需要掌握一些技巧，以确保施工效果和涂料的质量。首先是涂料的涂抹厚度，需要根据墙体的情况和涂料的性能来确定涂层的厚度，通常为2-4mm。其次是涂料的干燥时间，需要根据施工环境和温度来确定干燥时间，以免涂料未干透就开始下一道工序。
5.施工后处理 在涂料施工完成后，需要对施工区域进行清洁和整理，并对施工质量进行检查。如果有涂料未干透或有瑕疵的地方，需要进行修复和补救。
总结起来，外墙聚合物水泥防水涂料是一种有效的外墙保护和防水材料，通过正确的施工方法和技巧，可以有效地提高建筑物的耐用性和美观性。同时，施工过程中需要注意材料的准备和施工前地面的准备工作，以确保施工效果和涂料的质量。
聚合物水泥防水涂料是什么
博学笃行 自强不息
1
聚合物水泥防水涂料是什么
聚合物水泥防水涂料是一种应用广泛的建筑材料，它具有出色的防水性能和优异的耐久性。本文将介绍聚合物水泥防水涂料的定义、特点、应用领域以及使用注意事项等相关内容。
一、聚合物水泥防水涂料的定义
聚合物水泥防水涂料是一种由聚合物乳液、水泥和其他添加剂组成的涂料，可以涂刷在建筑物的外墙、屋顶、地下室、水池、隧道和地下工程等部位，以达到防水、抗渗漏的效果。
二、聚合物水泥防水涂料的特点
1. 出色的防水性能：聚合物水泥防水涂料具有优异的防水性能，能够有效抵御雨水、地下水和地面水的渗透，保护建筑物不受水的侵蚀。
2. 耐久性强：聚合物水泥防水涂料经过特殊的工艺处理，具有良好的耐久性，不易受到日晒、雨淋、酸碱等外界因素的破坏，能够长期保持防水效果。
3. 环保性佳：由于聚合物水泥防水涂料中添加了聚合物乳液等环保材料，使其具有较低的挥发性有机化合物(VOC)含量，对人体和环境安全无害。
4. 良好的附着力：聚合物水泥防水涂料能够与基底材料牢固结合，具有良好的附着力，不易脱落，能够长期保持涂层的完整性。 博学笃行 自强不息
2
5. 施工方便快捷：聚合物水泥防水涂料的施工相对简单，可以刷涂、喷涂或滚涂等多种方式进行，干燥速度快，施工周期短。
三、聚合物水泥防水涂料的应用领域
聚合物水泥防水涂料可以广泛应用于各类建筑物的防水工程中，特别适用于以下场合：
1. 建筑物的外墙：聚合物水泥防水涂料可以应用于多种外墙材料，如砖墙、混凝土墙等，有效防止雨水渗透。
2. 屋顶和天花板：聚合物水泥防水涂料可以应用于各类屋顶和天花板，形成一层均匀的防水层，防止雨水的渗透和漏水。
3. 地下室和地下工程：聚合物水泥防水涂料能够有效防止地下水的渗透，保护建筑物的地下空间不受水的侵蚀。
4. 水池和水箱：聚合物水泥防水涂料具有出色的防水性能，可以应用于各类水池和水箱的内壁，防止水的渗漏和损失。
高聚合物水泥防水涂料使用方法
高聚合物水泥防水涂料使用方法
高聚合物水泥防水涂料在建筑防水工程里可太重要啦，今天就跟搞建筑的朋友们好好唠唠它的使用方法。
咱先得把施工的地儿给准备好。那墙面或者地面啊，得是平整干净的。就像我之前给一个老房子做防水的时候，那墙面坑坑洼洼的，还有好多灰尘呢。我就先用小铲子把那些凸起的地方给铲平了，然后拿扫帚把灰扫得干干净净。要是有油污啥的，还得用专门的清洁剂擦一擦，可不能含糊。这就好比咱做饭得先把锅洗干净是一个道理。
接下来就是材料的准备啦。高聚合物水泥防水涂料得按照说明书上的比例来调配。一般来说，聚合物乳液和水泥的比例是有讲究的。我记得有一次，一个新手工人没按比例来，结果调出来的涂料要么太稀，要么太稠。太稀了涂上去根本就起不到防水的作用，太稠了又不好涂开。正确的做法是，慢慢地把水泥加到乳液里，一边加一边搅拌。搅拌的时候要用专门的搅拌工具，像那种小的电动搅拌器就挺好用的，搅拌得均匀一点，直到没有颗粒为止。
因为刷子能刷到那些边边角角的地方。从下往上刷，或者从里往外刷都可以。每次涂刷的厚度不能太厚，大概0.3 - 0.5毫米就差不多了。我曾经见过有人图省事，一次涂得老厚，结果表面干了，里面还没干呢，最后全裂开了，那防水效果就大打折扣啦。每一遍涂刷完了之后，得等它干了才能刷下一遍。这干燥的时间跟天气也有关系，要是大夏天的，干得就快些，可能几个小时就行。要是冬天或者潮湿的天气，那就得等久一点。
涂刷的遍数也很重要。一般来说，至少得涂刷两到三遍。就像我给一个卫生间做防水的时候，刷了三遍。第一遍刷完，等干了之后，再刷第二遍，第二遍干了再刷第三遍。这样层层叠加，防水效果才好。而且每一遍的涂刷方向最好是相互垂直的，这样能保证没有遗漏的地方。
在一些特殊的部位，像墙角啊，管道周围啊，得做加强处理。可以多涂一些涂料，或者用一些专门的防水卷材来辅助。我在一个厨房的管道周围，就用了防
水卷材和涂料结合的方法。先把卷材贴好，然后再在卷材上面涂了一层防水涂料，这样就万无一失了。
聚合物水泥防水涂料技术标准
聚合物水泥防水涂料技术标准
1.材料的选用：
-聚合物：应选用耐候性好、粘附力强、耐化学腐蚀的聚合物材料，如丙烯酸乳液等。
-水泥：应选用强度高、耐候性好的水泥，确保涂层的耐久性。
-骨料：应选用粒径适中、形状良好的骨料，以提高涂层的抗剪切能力。
2.技术要求：
-可涂覆性：涂料应具有良好的可涂覆性，能够均匀地覆盖在建筑物表面，形成连续、致密的涂层。
-粘结强度：涂料应具有良好的粘结强度，能够牢固地附着在基层上，不易剥离或开裂。
-耐水性：涂料应具有良好的耐水性，不受水分侵蚀，确保建筑物的防水性能。
-耐老化性：涂料应具有良好的耐老化性能，能够长期稳定地保持防水效果。
-施工性能：涂料应具有良好的施工性能，易于搅拌、涂刷和修补。
3.施工要求：
-基层处理：在涂刷涂料之前，需要对基层进行处理，确保干燥、平整、无油污和松散物质。 -涂料施工：涂料应根据厂家提供的使用说明进行施工，覆盖厚度应符合要求，并确保涂层的均匀性和密实性。
-施工环境：施工时，应确保环境温度适宜，避免太阳直射、风雨天气等不良天气条件。
-施工层次：涂料通常需要分多次涂刷，确保每次涂刷间隔时间和涂层干燥时间符合要求。
4.质量控制：
-厂家质量检测：涂料厂家应按照相关标准进行质量检测，确保产品质量符合要求。
-施工过程监测：施工过程中，应进行适时的监测和质量检查，确保施工符合技术要求。
-质量验收：施工完成后，应进行质量验收，确保涂料质量和施工质量达到标准要求。
以上是聚合物水泥防水涂料技术标准的一些要点。为了确保建筑物的防水效果，需要严格按照技术标准进行材料选用、施工和质量控制。这样才能保证涂料具有良好的水密性、耐久性和施工性能，满足建筑物的防水需求。
聚合物水泥基复合防水涂料及基应用
一些传统的防水涂料因施工受气候、基层干燥度等条件的限 制（如聚氨酯防水涂料等）。且抗老化性能差、污染、毒性比较大 （如焦油型改性防水涂料）等原因，正在逐步被市场淘汰。聚合物 水泥基复合防水涂料（简称为ＪＳ复合防水涂料）符合环保要求。 技术性能优良，经济性好等原因，显示出强大的优势。
聚合物水泥基复合防水涂料及其应用 江镇海 由于防水涂料具有冷施工、工艺操作简便、干燥 成膜后具有弹性整体无缝的防水层，能在一定的范 围内适应基层开裂，适用工程结构复杂部位等优 点，是一般防水卷材难以替代的。同时，其在整个防 水材料中占有很大的市场份额。然而，一些传统的 防水涂料因施工受气候、基层干燥度等条件的限制 （如聚氨酯防水涂料等），且抗老化性能差、污染、毒 性比较大（如焦油型改性防水涂料）等原因，正在逐 步被市场淘汰。聚合物水泥基复合防水涂料（简称 为ＪＳ复合防水涂料）符合环保要求，技术性能优良， 经济性好等原因，显示出强大的优势。 １ ＪＳ复合防水涂料的性能 ＪＳ复合防水涂料是将一定比例的有机聚合物乳 液（例如丙烯酸酯乳液、醋酸乙烯乳液、丁苯胶乳及 各种助剂组成）和无机粉料（例如高铝高铁水泥、石 英粉及添加剂等）均匀搅拌，经无机粉料的水化反 应以及水性乳液交联固化复合形成高强坚韧的防 水涂膜。在保持了无机硅酸盐材料抗老化能力强、 强度高、硬度大、粘结力强等特点的基础上，引进了 有机高分子材料变形性好、结构封闭性、易涂刷等 优点，使刚柔防水结合。ＪＳ涂料可以通过调节聚合物 乳液与粉填料的配比，生产出不同强度和延伸率的 产品。当涂膜受拉时最大拉伸强度呈现在受拉前 期，类似于与加强筋防水卷材的力学性能变化规 律，当基层出现裂缝变形时，容易产生剥离区而后 跟随裂缝变形，保证防水效果。
Ｂｕｉｌｄｉｎｇ Ｍａｔｅｒｉａｌｓ Ｉｎｄｕｓｔｒｙ Ｉｎｆｏｒｍａｔｉｏｎ Ｎｏ．８，２００２ 表１ ＪＳ复合防水涂料主要技术指标 项目 质量要求 固体含量 ≥６５％ 拉伸强度 ≥１．６ＭＰａ 断裂时延伸率 Ｉ类＞ｔ３９％；Ⅱ类≥１５０％ 涂层耐冻融循环性 １Ｏ次循环涂层无异常 耐热性 ８５℃、５ｈ涂层无起泡、流淌 压力≥０．３ＭＰａ 不透水性 保持时间＞￣３０ｍｉｎ 普通防水材料使用时，对混凝土基层的干燥度 都有严格的要求，给一些地下室等的防水工程施工 带来了很大的困难。ＪＳ复合防水涂料中的聚合物乳 液一般都是水乳型树脂，水介质对其无破坏作用， 成膜因此通过失水而成，而水泥是水硬化物质。因 此，该类产品对混凝土基层干燥度要求不高，甚至 为了赶工期，在潮湿的基层上也可以顺利的施工。 同时，由于复合涂料中水泥是重要成分之一，对混 凝土基层和粘接性良好，与混凝土基层的结合十分 有利。普通的防水材料在厕、浴问、水池以及潮湿的 内防水层工程中应用时，面层或保护层也防水层的 结合是个大难题。ＪＳ复合防水涂料由于有了水泥作 为骨架材料，普通的水泥砂浆可以轻易与之良好地 结合，并能在潮湿或干燥的多种材质的基面上直接 施工，甚至可以直接用其做粘结剂粘贴饰面材料或 无需作甩砂处理直接在防水层上粘贴瓷砖。 与各类溶剂型防水涂料不同，ＪＳ复合防水涂料
聚合物水泥基防水涂料的两种特性
聚合物水泥基防水涂料的两种特性
根据聚灰比的不同，聚合物水泥基防水涂料可以分为I、II两种型号，I型是我们常说的柔韧型防水涂料，II是我们常说的通用型防水涂料。
I型（即柔韧型防水涂料）聚灰比较高，以聚合物为主，因其聚合物乳液含量高，性能柔韧性能更突出，涂刷后形成一层坚韧的高弹性防水膜，能抵御建筑结构轻微的震动以及一定程度的位移，但是相比通用型防水涂料，粘接性能稍弱，适宜非长期浸水环境下的防水工程，如卫生间墙面。
II型（即通用型防水涂料）聚灰比较低，以水泥基为主，因水泥含量较高，粘接性能更突出，干固后可直接进行瓷砖铺贴工序，但是相比柔韧型防水涂料，柔韧性能稍弱，适宜长期浸水环境下的防水工程，如卫生间地面。
通用型防水涂料和柔韧型防水涂料可以结合使用，发挥各自的特性，起到刚柔并济的效果，防水更科学更坚固，有效保护房子，延长建筑寿命。
环境友好型聚合物水泥防水涂料的应用研究
第４０卷第３期 ２０１０年３月 涂料工业 ＰＡＩＮＴ＆Ｃ０ＡＴＩＮＧＳ ＩＮＤＵＳＴＲＹ Ｖｏ１．４０ Ｎｏ．３ Ｍａｒ．２０１０ 环境友好型聚合物水泥防水涂料的应用研究 杨 华 ，佛迎高 （１．包头师范学院化学学院，内蒙古包头０１４０３０； ２．包头冶金建筑研究院，内蒙古包头０１４０１０） 摘要：以丙烯酸乳液和ＥＶＡ乳液配制聚合物水泥防水涂料，通过试验数据和图表分析了聚灰比、聚粉比、固含 量对聚合物水泥（Ｊｓ）防水涂膜性能的影响。 关键词：聚合物水泥防水涂料；丙烯酸乳液；ＥＶＡ乳液；水泥 中图分类号：ＴＱ ６３０．７ 文献标识码：Ａ 文章编号：０２５３—４３１２（２０１０）０３—００７５—０３ Ａｐｐｌｉｅｄ Ｒｅｓｅａｒｃｈ ｏｎ Ｅｎｖｉｒｏｎｍｅｎｔａｌ Ｆｒｉｅｎｄｌｙ ＪＳ Ｐｏｌｙｍｅｒ Ｍｏｄｉｆｉｅｄ Ｃｅｍｅｎｔｉｔｏｕｓ Ｗａｔｅｒｐｒｏｏｆ Ｃｏａｔｉｎｇｓ Ｙａｎｇ Ｈｕａ ，Ｆｏ Ｙｉｎｇｇａｏ （１．Ｄｅｐａｒｔｍｅｎｔ ｏｆＣｈｅｍｉｓｔｒｙ，Ｂａｏｔｏｕ Ｔｅａｃｈｅｒｓ Ｃｏｌｌｅｇｅ，Ｂａｏｔｏｕ，Ｉｎｎｅｒ ｍｏｎｇｏｌｉａ ０１４０３０，Ｃｈｉｎａ； ２．Ｂａｏｔｏｕ Ｍｅｔａｌｌｕｒｇｉｃａｌ Ｂｕｉｌｄｉｎｇ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ，Ｂａｏｔｏｕ，Ｉｎｎｅｒ ｍｏｎｇｏｌｉａ ０１４０１０，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｔｉｔｌｅ ＪＳ ｐｏｌｙｍｅｒ ｍｏｄｉｆｉｅｄ ｃｅｍｅｎｔｉｔｏｕｓ ｗａｔｅｒｐｒｏｏｆ ｃｏａｔｉｎｇ ｂａｓｅｄ Ｏｆｆ ａｃｒｙｌｉｃ ｅｍｕｌｓｉｏｎｓ ａｎｄ ＥＶＡ ｅｍｕｌｓｉｏｎ ｉｓ ｐｒｅｐａｒｅｄ．Ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｒａｔｉｏ ｏｆ ｐｏｌｙｍｅｒ ｃｅｍｅｎｔ，ｒａｔｉｏ ｏｆ ｐｏｗｄｅｒ／ｐｏｌｙｍｅｒ，ａｎｄ ｓｏｌｉｄ ｃｏｎｔｅｎｔ ｏｎ ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｗａｔｅｒｐｒｏｏｆ ｃｏａｔｉｎｇｓ ｉｓ ｄｉｓｃｕｓｓｅｄ ｂｙ ｕｓｅ ｏｆ ｅｘｐｅｒｉｍｅｎｔ ｄａｔａ ａｎｄ ｆｉｇｕｒｅｓ． Ｋｅｙ Ｗｏｒｄｓ：ＪＳ ｗａｔｅｒｐｒｏｏｆ ｃｏａｔｉｎｇ；ａｃｒｙｌｉｃ ｅｍｕｌｓｉｏｎｓ；ＥＶＡ ｅｍｕｌｓｉｏｎ；ｃｅｍｅｎｔ ０ 引 言 Ｊｓ防水涂料是以聚合物乳液和水泥为主要原料的双组分 水性涂料。由于以水为介质，不存在有机溶剂挥发而造成的 对人体危害和环境污染问题，使得聚合物乳液在Ｊｓ防水涂料 中的应用研究越来越受到业内人士的重视。 在ＪＣ／Ｔ８９４－－２００１《聚合物水泥防水涂料》标准中，Ｊｓ防 水涂料分为Ｉ型和Ⅱ型两种。Ｉ型产品主要用于非长期浸水 环境下的建筑防水工程，Ⅱ型产品适用于长期浸水环境下的 建筑防水工程。如何设计出既达到标准又满足工程要求的Ｊｓ 防水涂料，需要对乳液和水泥及填料的搭配进行研究，力求找 出最佳的配比参数，这对保证产品质量和工程质量非常重要。 １聚合物乳液的选择 聚合物乳液是Ｊｓ防水涂料的基本成膜物质，它的性能直 接影响着涂膜的性能。在选择聚合物乳液时，可用玻璃化温 度（ ）决定。对于普通乳液，一般来说温度低于 ，乳液不会 发生聚结；温度高于ｒ，ａ，乳液便会发生聚结而成一层致密的 薄膜 。 用于Ｊｓ防水涂料的聚合物乳液需要具备两个特点：第一， 玻璃化温度 ＜０℃，有利于较低温度施工时涂膜的聚结并 作者简介：杨华（１９５２一），男，教授，主要从事无机化学和配位化学的研究。 保持较好的延伸率；第二，低黏度，有利于多加水泥和填料，提 高涂膜的拉伸强度。 １．１丙烯酸乳液 丙烯酸乳液配制的涂料对颜填料粘结力大，成膜性好，涂 膜耐水性、耐碱性、耐老化性及保色性能好，并且具有很好的 弹性 。 为了了解不同 的丙烯酸乳液对涂膜性能的影响，选择 为一３℃、一７℃、一２０℃、一４０℃的４种丙烯酸乳液分别 与铝酸盐水泥配制成４个聚灰比（ｐ／ｃ，聚合物和水泥的质量 比）的Ｊｓ防水涂料，测定其涂膜的拉伸强度和延伸率，结果如 图１和图２所示。 噎 穗｛ ± 一一 一７℃；——一 ～４ｏ℃ 一一 一２０℃；——一 一３℃ 图１拉伸强度与ｐ／ｃ的关系 Ｆｉｇ．１ Ｒｅｌａｔｉｏｎｓｈｉｐ ｂｅｔｗｅｅｎ ｔｅｎｓｉｌｅ ｓｔｒｅｎｇｔｈ ａｎｄ ｐ／ｃ
