轨道交通的发展培训PPT(共 67张)
合集下载
国内外轨道交通发展趋势ppt课件
高速铁路线 ：TGV、 AGV
大区间列车 ：TER 市区快线 ：RER 市郊铁路 ：R 市区内地铁：Metro 低地板车：Tram
Page 8
第一部分 欧洲轨道交通现状与技术特点
瑞士是欧洲中部的一个内陆国家，全 球最富裕的国家，也是经济最发达和 生活水准最高的国家之一；
第一部分 欧洲轨道交通现状与技术特点
欧洲城际快车：EC 城市间轨道交通：IC 城市间快速轨道交通：ICE 区域列车：RB 区域特快列车：RE 市郊快速铁路：S-Bahn。 市区内地铁：U-Bahn 低地板车：Tram 其他：空轨、跨座式单轨等
Page 6
第一部分 欧洲轨道交通现状与技术特点
法国位于欧洲西部，是世界上最大 的经济体之一，国民拥有很高的生 活质量，是全球最富裕、经济最发 达的国家之一。
铁路线总长：约37000km 人口：6386万 国土面积： 55.16万平方公里 百万人均铁路里程：580km； 万平方公里铁路里程：670.8km 。
Page 7
第一部分 欧洲轨道交通现状与技术特点
铁路线总长：约5000km； 人口：7,952,600； 国土面积：4.12万平方公里； 百万人均铁路里程：625km； 万平方公里铁路里程：1213.6km； 年均铁路出行人次：46次（世界第一
多）。
Page 9
第一部分 欧洲轨道交通现状与技术特点
Page 10
高速列车：IEC、TGV （过境）
Page 11
第一部分 欧洲轨道交通现状与技术特点
欧洲高速铁路
欧洲的德国、法国、英国、西 班牙、意大利、比利时、瑞典 等13个国家运营高速铁路；
2013年未，据国际铁路联盟统 计，欧洲高速铁路总营业里程 7805km，在建高铁规模约 3000km；
大区间列车 ：TER 市区快线 ：RER 市郊铁路 ：R 市区内地铁：Metro 低地板车：Tram
Page 8
第一部分 欧洲轨道交通现状与技术特点
瑞士是欧洲中部的一个内陆国家，全 球最富裕的国家，也是经济最发达和 生活水准最高的国家之一；
第一部分 欧洲轨道交通现状与技术特点
欧洲城际快车：EC 城市间轨道交通：IC 城市间快速轨道交通：ICE 区域列车：RB 区域特快列车：RE 市郊快速铁路：S-Bahn。 市区内地铁：U-Bahn 低地板车：Tram 其他：空轨、跨座式单轨等
Page 6
第一部分 欧洲轨道交通现状与技术特点
法国位于欧洲西部，是世界上最大 的经济体之一，国民拥有很高的生 活质量，是全球最富裕、经济最发 达的国家之一。
铁路线总长：约37000km 人口：6386万 国土面积： 55.16万平方公里 百万人均铁路里程：580km； 万平方公里铁路里程：670.8km 。
Page 7
第一部分 欧洲轨道交通现状与技术特点
铁路线总长：约5000km； 人口：7,952,600； 国土面积：4.12万平方公里； 百万人均铁路里程：625km； 万平方公里铁路里程：1213.6km； 年均铁路出行人次：46次（世界第一
多）。
Page 9
第一部分 欧洲轨道交通现状与技术特点
Page 10
高速列车：IEC、TGV （过境）
Page 11
第一部分 欧洲轨道交通现状与技术特点
欧洲高速铁路
欧洲的德国、法国、英国、西 班牙、意大利、比利时、瑞典 等13个国家运营高速铁路；
2013年未，据国际铁路联盟统 计，欧洲高速铁路总营业里程 7805km，在建高铁规模约 3000km；
城市轨道发展历史ppt课件
65
精选ppt课件
一、判断题 1、老式有轨电车由于其性能差，已经在全世界范围内被 彻底淘汰。 2、世界上第一条地下铁道于1836年诞生在英国伦敦。 3、有轨电车是介于轻轨交通与地铁交通之间的轨道交通 系统。 4、人们常说的地铁是由传统的有轨电车发展而来的。 5、轻轨交通与地铁交通的主要区别在于地铁运行于地下 专用隧道内，轻轨运行在高架上。 6、单轨交通与我们常见的汽车类似由司机控制前进方向。 7、世界上通车里程最多的城市是纽约。 8、中国通车里程最多的城市是上海。
67
精选ppt课件
三、问答题 1、城市轨道交通系统的定义 2、城市轨道交通的分类有几种？各是什么？ 3、地铁的优缺点有那些？
68
精选ppt课件
城市交通如同人体血液循环
人体的血管分为主动、静脉;中动、静脉； 及至毛细血管，缺一不可。
在城市公共交通系统中，各种交通形式也
如同人体的血管，缺一不可。
52
精选ppt课件
举例1、法国的VAL系统
里尔是法国北部的集合城市，由三个城镇组合 而成，人口120万。为了将市中心区和附近的城
镇和大学区连接起来，建造了一条线路。
70年代开始试验，1984年建成第一条线路，称 为VAL系统。
53
精选ppt课件
VAL系统
54
精选ppt课件
举例2、加拿大的空中列车
精选ppt课件
一.城市轨道交通的定义
采用轨道进行承重和导向的车辆运输系统，
广
设置全封闭或部分封闭的专用轨道线路，具
义
有车辆、线路、信号、车站、供电、控制中 心和服务等设施，车辆以列车或单车形式，
运送相当规模客流量的城市公共交通方式
狭
特指地铁、轻轨和单轨（独轨）
精选ppt课件
一、判断题 1、老式有轨电车由于其性能差，已经在全世界范围内被 彻底淘汰。 2、世界上第一条地下铁道于1836年诞生在英国伦敦。 3、有轨电车是介于轻轨交通与地铁交通之间的轨道交通 系统。 4、人们常说的地铁是由传统的有轨电车发展而来的。 5、轻轨交通与地铁交通的主要区别在于地铁运行于地下 专用隧道内，轻轨运行在高架上。 6、单轨交通与我们常见的汽车类似由司机控制前进方向。 7、世界上通车里程最多的城市是纽约。 8、中国通车里程最多的城市是上海。
67
精选ppt课件
三、问答题 1、城市轨道交通系统的定义 2、城市轨道交通的分类有几种？各是什么？ 3、地铁的优缺点有那些？
68
精选ppt课件
城市交通如同人体血液循环
人体的血管分为主动、静脉;中动、静脉； 及至毛细血管，缺一不可。
在城市公共交通系统中，各种交通形式也
如同人体的血管，缺一不可。
52
精选ppt课件
举例1、法国的VAL系统
里尔是法国北部的集合城市，由三个城镇组合 而成，人口120万。为了将市中心区和附近的城
镇和大学区连接起来，建造了一条线路。
70年代开始试验，1984年建成第一条线路，称 为VAL系统。
53
精选ppt课件
VAL系统
54
精选ppt课件
举例2、加拿大的空中列车
精选ppt课件
一.城市轨道交通的定义
采用轨道进行承重和导向的车辆运输系统，
广
设置全封闭或部分封闭的专用轨道线路，具
义
有车辆、线路、信号、车站、供电、控制中 心和服务等设施，车辆以列车或单车形式，
运送相当规模客流量的城市公共交通方式
狭
特指地铁、轻轨和单轨（独轨）

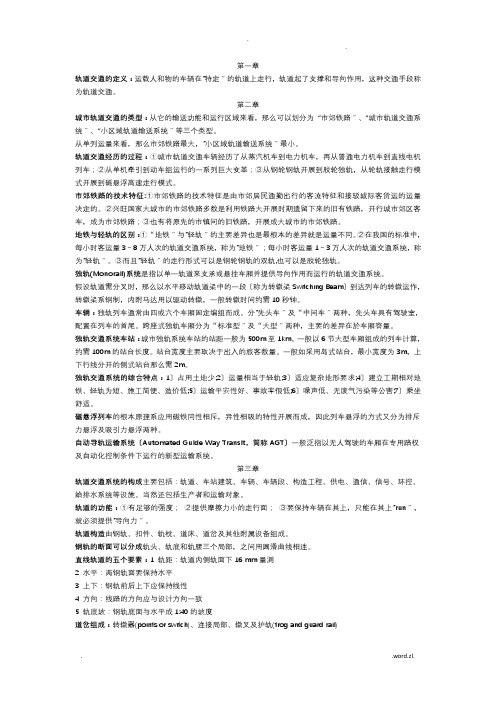

轨道交通ppt整理
第一章轨道交通的定义：运载人和物的车辆在“特定〞的轨道上走行，轨道起了支撑和导向作用，这种交通手段称为轨道交通。
第二章城市轨道交通的类型：从它的输送功能和运行区域来看，那么可以划分为“市郊铁路〞、“城市轨道交通系统〞、“小区域轨道输送系统〞等三个类型。
从单列运量来看，那么市郊铁路最大，“小区域轨道输送系统〞最小。
轨道交通经历的过程：①城市轨道交通车辆经历了从蒸汽机车到电力机车，再从普通电力机车到直线电机列车；②从单机牵引到动车组运行的一系列巨大变革；③从钢轮钢轨开展到胶轮独轨，从轮轨接触走行模式开展到磁悬浮高速走行模式。
市郊铁路的技术特征:①市郊铁路的技术特征是由市郊居民通勤出行的客流特征和接驳城际客货运的运量决定的。
②兴旺国家大城市的市郊铁路多数是利用铁路大开展时期遗留下来的旧有铁路，开行城市郊区客车，成为市郊铁路；③也有将原先的市镇间的旧铁路，开展成大城市的市郊铁路。
地铁与轻轨的区别：①“地铁〞与“轻轨〞的主要差异也是最根本的差异就是运量不同。
②在我国的标准中，每小时客运量3～8万人次的轨道交通系统，称为“地铁〞；每小时客运量1～3万人次的轨道交通系统，称为“轻轨〞。
③而且“轻轨〞的走行形式可以是钢轮钢轨的双轨,也可以是胶轮独轨。
独轨(Monorail)系统是指以单一轨道来支承或悬挂车厢并提供导向作用而运行的轨道交通系统。
假设轨道需分叉时，那么以水平移动轨道梁中的一段〔称为转辙梁Switching Beam〕到达列车的转辙运作，转辙梁系钢制，内附马达用以驱动转辙，一般转辙时间约需10秒钟。
车辆：独轨列车通常由四或六个车厢固定编组而成。
分“先头车〞及“中间车〞两种，先头车具有驾驶室，配置在列车的首尾。
跨座式独轨车厢分为“标准型〞及“大型〞两种，主要的差异在於车厢容量。
独轨交通系统车站：城市独轨系统车站的站距一般为500m至1km。
一般以6节大型车厢组成的列车计算，约需100m的站台长度。
站台宽度主要取决于出入的旅客数量。
轨道交通产品知识培训 ppt课件
