超纯水系统参数
中扬 EDI 型超纯水机技术说明书
用中扬EDI系统一体机解决科研楼中央供水方案（输送升级）技术方案制造商：北京中扬永康环保科技有限公司(中国人民解放军军事医学科学院卫生装备研究所）地址：北京市朝阳区双桥路金隅可乐B座1806室电话：传真：联系人：盛青手机：网址：,/邮箱：1目录前言：本产品为全球独一无二的创新型产品 (3)一、中扬EDI型超纯水机技术说明 (4)二、中扬EDI超纯水机方案报价 (6)三、产品特点解析图 (7)四、输送示意图 (8)五、产品安装实例图 (9)六、几种过滤原件 (11)七、EDI模块工作原理简介 (13)八、中扬EDI超纯水系统、密理博Elix超纯水系统对比表 (14)九、输送系统介绍 (15)十、生产企业简介资质 (17)十一、部分工程业绩 (29)十二、质量保证及售后服务 (30)十三、平面布局图 (31)十四、安装设备的机房要求（由用户提供） (32)23 前言：本产品为全球独一无二的创新型产品创新点如下：1.采用UF+RO+增效+EDI 工艺，全程无耗材。
2.自来水进水，在北方多盐地区无需软化。
3.预处理采用两组UF ，纳入PLC 程序管理，自动相互冲洗，持续稳定的去除胶体，颗粒等物质，减轻RO 膜的结垢负担并延长膜使用寿命达3年以上。
4.废水低于50%。
工艺简单、维护方便，100%时间水质稳定在15M Ω·cm @25℃以上。
5.体积小，水耗电耗低，即可为单个实验室服务，也可以建立管网，供应整栋实验楼用水。
以 200L/h 的机器为例：每年可节约用水5200吨（按照每天4000L 的使用量，每年使用300天）。
每天最大可供应8000L 超纯水，设备总功率小于400W ，每年可节约电量72000KW （按照每天4000L 的使用量，每年使用300天）。
6. 独家使用自主研发EDI 增效树脂，使EDI 模块寿命得到延长，使用时间可达到10年之久。
7.UF/RO 自动冲洗，RO/EDI 水质不合格报警并自动修复功能。
EDI超纯水系统操作技巧使用说明
EDI超纯水系统操作技巧使用说明EDI（Electrodeionization）超纯水系统是一种用于去除水中离子的先进水处理技术。
在EDI超纯水系统的操作过程中，需要注意一些技巧和使用说明，以确保系统的正常运行和高效产水。
以下是EDI超纯水系统的操作技巧使用说明：1.准备工作：在操作EDI超纯水系统之前，需要检查系统的各个部件是否完好无损。
检查水源供应是否正常，并确保水质符合EDI超纯水系统的要求。
此外，还需检查废水排放通道是否通畅，并准备好废水处理措施。
2.启动系统：首先，打开EDI超纯水系统的电源开关，然后按照系统的说明书或厂家提供的操作手册开启各个部件。
确保各个仪表的显示正常，水泵和鼓风机等设备的转动是否正常。
等待适当的时间，直到系统运行稳定。
3.参数设定：根据所需的水质要求，设定EDI超纯水系统的工作参数。
这些参数包括流量、纯水电导率、温度等。
设定合理的参数可以确保系统的高效运行和高纯度的产水。
4.操作控制：5.检查维护：定期检查EDI超纯水系统的各个部件及管路是否正常。
检查水箱、滤芯、阀门等部件是否有松动、漏水等情况，及时进行修理或更换。
定期清洗滤芯和防结垢处理可以延长系统的使用寿命。
6.废水处理：7.停机维护：当EDI超纯水系统需要停机进行维护时，应先关闭系统的电源开关，停止供水和废水排放。
然后按照维护流程进行相应的维护工作，包括清洗部件、更换滤芯等。
维护完成后，再重新启动系统。
8.定期保养：为了确保EDI超纯水系统的长期稳定运行，需要定期进行保养工作。
保养工作包括清洗滤芯、更换耗材、检修管路和设备等。
保养工作可以延长系统的使用寿命，并提高系统的产水效率和纯度。
总之，EDI超纯水系统的操作技巧使用说明包括准备工作、启动系统、参数设定、操作控制、检查维护、废水处理、停机维护和定期保养等方面。
只有正确操作和维护，才能保证EDI超纯水系统的高效产水和长期稳定运行。
使用者应仔细阅读系统的操作手册和说明书，并根据实际情况合理操作和维护系统。
超纯水课件
盐量的增加，脱盐率会稍许增加。海水淡化反渗透膜元件不同，由于海水淡化
反渗透膜更加致密，在给水含盐量高时，脱盐率会下降得非常缓慢。
产水流量
脱盐率
给水含盐量 含盐量越高，产水流量越小
给水含盐量
含盐量太大或太小，脱盐率降低
2.5.3 温度的影响
温度对脱盐率和产水量的影响非常大。对全部类型的反渗透膜元件来说，
复合膜：交链全芳香族聚酰胺结构 优点：脱盐率更高、水通量更大、工作压力更低
2.4反渗透的原理
➢ .渗透压 当一张半透膜隔开溶液与纯溶剂时，加在溶液上并使其恰好能阻止纯溶剂进入
溶液的额外压力称之为渗透压，通常溶液中溶质的浓度越高渗透压就越大。 ➢ 渗透（Osmosis）
当溶液一侧没有加压时，纯溶剂会通过半透膜向溶液一侧扩散，这一现象称为 渗透（Osmosis）。 ➢ 反渗透（Reverse Osmosis）
4
1.2超纯水（UPW）的标准
➢中国电子行业超纯水国家标准GB/T1146.1-1997 ➢电子行业、半导体业标准：ASTM D5127-99
5
中国电子行业超纯水国家标准GB/T1146.1-1997
中国电子行业超纯水国家标准 GB/T1146.1-1997
指标\级别
EW－Ⅰ
EW－Ⅱ
EW－Ⅲ
电阻率 MΩ，cm(25℃)
2.5.4 pH值的影响
➢ pH值对纳滤和反渗透膜元件的影响有两个方面： ➢ ①正常运行时对脱盐率的影响。 ➢ ② 清洗时不同pH值的清洗效果以及清洗时pH值的范围。 ➢ 对第一点来说，正常运行时应该接近中性，即pH值7左右。这是由两个因 素决定的： ➢ ① 反渗透膜在pH值7.5 – 7.8时脱盐率最高，图1.6所示为透盐率随pH值的 变化曲线。
浅析纯水,高纯水,超纯水的区别
析纯水，高纯水，超纯水的区别纯度：超纯水＞双级反渗透水（双级RO水）＞双蒸水（ddH2O）＞纯水（RO水）＞蒸馏水（dH2O）超纯水Ultrapure水（超纯水）又称高纯水，是指将水中的导电介质几乎完全去除，又将水中不离解的胶体物质、气体及有机物均去除至很低程度的水。
电阻率大于18MΩ*cm，或接近18.3MΩ*cm极限值。
超纯水的含盐量在0.1mg/L以下电导率小于0.1μs/cm。
常见纯化仪器NANOpure或Milli-Q，它是时下纯度最高的水，其次是双级反渗透水（双级RO水）、双蒸水（ddH2O）、纯水（RO水）、蒸馏水。
超纯水作为所有的实验用水都可以，特别是高灵敏度ICP/MS、ppt级分析、同位素分析、疾控中心、药检所、质检所、环监站、高校科研等标准实验室及各种高端精密仪器用水。
其他的纯水及双蒸水根据实际情况，在要求不是很严格的情况下也可以用的。
超纯水纯度极高的水。
集成电路工业中用于半导体原材料和所用器皿的清洗、光刻掩模版的制备和硅片氧化用的水汽源等。
此外，其他固态电子器件、厚膜和薄膜电路、印刷电路、真空管等的制作也都要使用超纯水。
超纯水，是一般工艺很难达到的程度，采用预处理、反渗透技术、超纯化处理以及后级处理四大步骤，多级过滤、高性能离子交换单元、超滤过滤器、紫外灯、除TOC装置等多种处理方法，电阻率方可达18。
25MΩ*cm 超纯水是美国科技界为了研制超纯材料(半导体原件材料、纳米精细瓷材料等)应用蒸馏、去离子化、反渗透技术或其它适当的超临界精细技术生产出来的水，这种水中除了水分子(H20)外，几乎没有什么杂质，更没有细菌、病毒、含氯二恶英等有机物，当然也没有人体所需的矿物质微量元素，一般不可直接饮用，对身体有害，会析出人体中很多离子。
高纯水高纯水(high-purity water,ultra-high purity water)是化学纯度极高的水，其中的杂质的含量小于0.1mg/L。

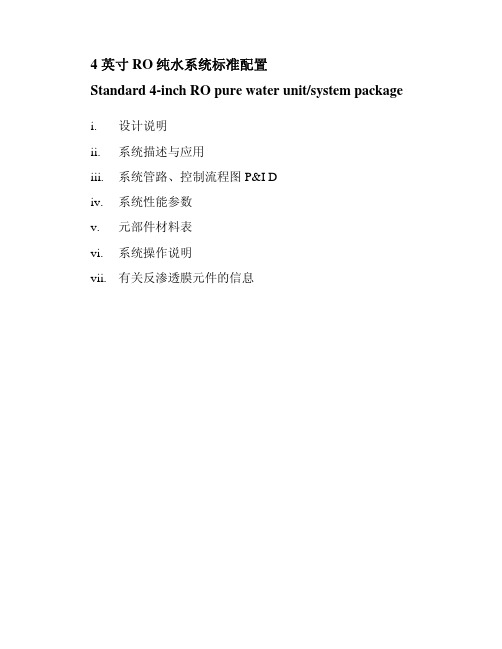

4 英寸RO纯水系统标准配置
4 英寸RO纯水系统标准配置Standard 4-inch RO pure water unit/system package i.设计说明ii.系统描述与应用iii.系统管路、控制流程图 P&I Div.系统性能参数v.元部件材料表vi.系统操作说明vii.有关反渗透膜元件的信息设计说明由于商业和工业工艺的需要，对于中、小型纯水系统的需求不断增多。
本设计中的设备以商业型反渗透4英寸元件为核心净化单元，以市政供水为原水水源，纯水产量包括自0.5 m3/h至5.0 m3/h的系列设备。
本设计特别为制造中、小型纯水系统而进行，旨在为这类系统设备的制造商提供一个标准化和系列化的设备集成文件，以期减少制造商的设计困难、帮助其制定合理的零、部件库存；缩短制造时间和现场工作周期与工作量；降低系统制造成本。
为此，两种选择了两种—即，BW30-4040和BW30HRLE-4040，陶氏FILMTEC™苦咸水商业型膜元件作为其基本配置。
在多种分离、净化、纯化技术中，反渗透技术以其能耗低、分离效率高、过程简单而获得广泛应用。
陶氏FILMTEC™苦咸水膜元件为苦咸水轻工业水处理系统提供可靠一致、稳定和卓越的系统性能。
•陶氏BW30HRLE-4040在超低运行压力，低能耗和更低的运行成本下，表现出极高的系统综合性能；•陶氏BW30-4040成为目前反渗透膜工业界公认的性能最稳定、产水水质最高的反渗透元件标准。
玻璃钢缠绕的膜元件尤其适用于每一支压力容器内串联三支以上的膜元件，可承受更高的运行压降。
本系列设备利用FILMTEC™商业型标准反渗透元件，通过有高效地去除水中的溶解盐类、胶体、微生物、重金属离子、有机物、热源、病毒、细菌等成分而制备纯水。
系统描述与应用本设计系统采用的管路、控制流程如“系统管路、控制流程图”所示。
这一纯水系统的工作流程简述如下：纯水系统的进水（原水）——自来水，在进入反渗透膜元件前，为避免原水中的某些组分对膜元件造成污染和损坏，需要对其进行预处理。
超纯水机操作规程与故障排除解决处理方法
超纯水机操作规程与故障排除解决处理方法一、超纯水机操作规程：1、适用范围：1.1本规程适用于实验室超纯水机。
1.2主要用于实验室用UP超纯水和RO纯化水的制备。
2、编制依据：本规程依据实验室超纯水机使用说明书编制。
3、仪器工作原理：3.1预处理系统：3.1.1利用PP聚丙烯纤维滤芯有效消除水中铁锈和泥沙。
3.1.2含碳量高达80%的柱状活性碳滤芯,对源水中余氯、异色、有机物等杂质可以吸附过滤。
3.2反渗透系统反渗透为原装系统。
3.3后处理系统：3.3.1采用紫外线杀菌仪,能有效降低TOC和杀菌。
3.3.2采用高纯水专用原子级离子交换树脂。
3.3.3终端超滤,保证除去细菌等。
4、仪器技术参数：4.1进水条件：城市自来水或地下水。
4.2小供水压力：0.15MPa。
4.3小供水流量：0.3m3/h。
4.4 PH范围：6—8。
4.5溶解性总固体：TDS≤200mg/L(超过此值建议配置软水器)。
4.6温度：5℃~40℃(本机制水量指RO膜25℃时产水量,温度下降1℃,RO膜产水量约下降3%,当水温接近0℃时,RO膜将停止产水)。
4.7余氯：≤0.05mg/L(注：UPH-W机型要求进水为蒸馏水或去离子水)。
4.8电导率：≤10μs/cm。
4.9溶解性总固体TDS：3 mg/L。
4.10微生物含量：≤1CFU/mL。
4.11总有机碳TOC：≤50μg/L。
5、操作步骤：5.1把源水从“源水进水”接口接入,把水箱接至“水箱借口”,把废水接至“废水排放”。
5.2打开进水,打开机箱后部电源。
5.3设备开始自检画面,在自检中超滤排水阀运行8秒。
5.4自检18秒后当进水水源压力稳定时,同时水箱未满时,设备开始制水。
(屏幕显示“系统制水中”,右面水箱符号为未满状态,同时显示“制”字)。
5.5当水源水压不足时,屏幕显示“系统保护中”右面水箱符号低下显示“保”字。
同时设备停止工作,但能取出RO水或UP水。
5.6当水箱制满水后,设备自动停止,屏幕显示主画面,右面的水箱符号为满水状态,在下方显示“停”字。
1GREEN10T高纯水机技术性能参数介绍
一、BDP-10TJ基础应用型超纯水机技术性能参数介绍、工作条件进水水源：一样城市自来水；进水压力：水压 kg/cm2,水温4-400C；工作电源：220V/50HZ，电功率：30-50W。
、技术参数产水量：10L/h；取水流速：产水水质（一机同时产两种水质）：（465mm×475mm×500mm）纯水水质：电导率≤5μs/cm25℃，水质符合国家实验室GB6682-2020规格Ⅲ级水标准；超纯水水质：电阻率Ω•cm@25℃；水质优于国家实验室GB6682-2020规格Ⅰ级水标准；TOC:＜10 ppb**；微生物≤1CFU/ml ；硅截流率>%；颗粒杂质：(≥µm)<1个/m1；可溶性硅[以(SiO2)计]:<；重金属去除率≥99%，重金属含量:<.预处置加配外置强化预处置单元;离子浓度单位：ppbCu2+Zn2+Fe3+Al3+Ni+Cr6+K+Pb2+U6+Hg2+Mn4+NO2-SO4-2N03-Cl-Na+Ca2+Mg2+Pu3+Se6+Co3+、适用范围高效液相色谱、原子吸收及发射光谱、气相分析仪器、高周密光学镜片冲洗、高周密分析仪器用水等也可用于微量分析及配置和稀释分析试剂等实验室用水。
、功能特点系统监控：在线实时监测产水水质、采纳高精度水质在线监测系统。
操作模式：微电脑操纵、出水流速可控；纯水、超纯水双流路设计；模块化设计、全密闭造水；递进式过滤系统；自动、手动冲洗保护预处置及系统；系统缺水时自动报警停机。
平安保障：缺水、断电自动爱惜；自动按时循环保证水质。
扩展功能：产水质水量都可升级、液位自控、TOC在线检测仪、活动取海员臂等。
、要紧配置清单二、工艺流程图自来水→PP过滤器→AC过滤器→保安过滤器→增压泵→RO反渗透膜→加仑压力储水罐→超纯化柱→紫外灭菌器→终端过滤器→超纯水3、各部份功能介绍一、PP过滤器：独特、周密的外松内紧渐进式结构，可有效避免微孔堵塞，净化水通量高，可滤除源水中细小颗粒、悬浮物、胶体等杂质，避免反渗透膜被污染。
纯水抛光系统介绍
目录
一、超纯水简介 二、抛光室及纯水供应点分布 三、超纯水抛光系统工艺介绍 四、抛光监控系统介绍 五、常见故障处理和定期维护
一、超纯水简介
1.超纯水（UltraPureWater）概念
20世纪70年代以来，美国科学家为了研制超纯材料（半导体元件材料、 纳米精细陶瓷材料等），最早提出并制备了超纯水。随着电子行业、生物制 药行业的不断发展超纯水的应用领域越来越宽广。
（4）UPW系统
序号
1 2
3
4 5 6 7
供应指标
POU压力/bar 电阻率/MΩ·cm
particle(＞0.2μm) /(PCS/ml)
温度/℃ TOC/ppb SiO2/ppb 溶氧/ppb
生产要求值
2±0.5 ＞17.5
＜5
25±1 ＜50 ＜10 ＜100
监测手段
在线仪表 在线仪表
在线仪表
三、超纯水抛光系统工艺介绍
(3)脱气膜：
膜脱气工艺选择了一种微孔性聚丙烯憎水性膜，该膜表面对水没有亲和力，并 有许多直径为0.03-0.04μm的小孔，气体能透过该膜而水却不行。 道尔顿分压定律和亨利定律表明，如果溶液表面的气体分压越低，气体的溶解 度就越低，脱气膜内部是φ0.03mm的纤维管，并采用管壳式设计，使一种介质 (一般为气或真空)在管程中流动，而另一介质(一般为水)在壳程中流动，将两 种介质分开，憎水膜成了水、气的分界面。 通过控制管程的气压或者用其它气体吹扫，降低溶液的溶解气体分压，将水中 的溶解气体向管程渗透而除去。 出水控制指标：DO＜100ppb
Ｍｇ2+ ＨＣＯ3Ｃａ2+ ＣｌＮａ+ ＳＯ42-
ＳｉＯ2
阳离子交换树脂
纯水系统技术参数确认表
维修到达现场时间≤24小时（外地）
4.3
维修支持
配件供应时间≥10年
4.4
耗材及零配件
提供耗材及主要零配件目录（含报价）
4.5
维修资料
提供详细操作手册、维修保养手册、安装手册等
4.6
维修工具
提供维修专用工具1套
4.7
预防性维修
/定期维护保养
保修期内提供定期维护保养服务
1.2
实验对象
1.3
特殊功能需求
2
主要技术参数
（一行只写一个参数）
2.1
★参数1
一级超纯水电阻率：18.2 MΩ，25℃（带温度补偿）。电阻池灵敏常数: 0.01cm-1，温度灵敏度:±0.1℃，附原厂校验证书
2.2
★参数2
内毒素: < 0.001EU/ml
2.3
★参数3
颗粒物 (粒径>0.22μm): < 1个/ml
4.8
维修密码支持
开放
4.9
升级
终身免费软件升级
4.10
使用培训
支持
4.11
工程师培训
支持
4.纯水/超纯水一体化系统技术参数确认表
序号
技术和性能参数名称
技术参数和性能要求
备注
1
设备使用需求
1.1
设备用途
主要用途：提供生化领域实验溶液及试剂配制、器皿清洗等用超纯水；各种常规分析仪器及精密分析仪器，如HPLC、IC、CE等实验所需用的超纯水。提供玻璃器皿清洗用水，缓冲液和分析合成用化学试剂的配置用水，为各种仪器供水。
2.11
参数10
配备远端取水器，取水位子可以在数米之外。
玻璃器皿清洗用超纯水机知识简介
玻璃器皿清洗用超纯水机知识简介随着超纯水机越来越被广大的人民群众接受，超纯水机的种类也越来越多，适用范围也大不相同，下面就为你介绍下玻璃器皿清洗用超纯水机的基本知识及优势特点。
玻璃器皿清洗用超纯水机技术参数：※ 型号：FL80※ 清洗架种类：玻璃仪器、手术器械、口腔器械(选配) ※ 有效清洗容积：80Liters※ 清洗舱储水量：0.047m³※ 电源：400VAC3N+T/50HZ※ 单个清洗泵功率：1.1kw※ 干燥系统：200m³/h※ 功率：6.2kw※ 最大噪音：56dB(A)※ 工作环境：+5℃—+40℃※ 清洗时间：60-80min玻璃器皿清洗用超纯水机简介：玻璃器皿清洗用超纯水机：出水水质完全达到水在理论上的纯度极限，水质符合中国国家实验室用水一级标准(GB/T6682-2008)，美国国家临床病理学会试药用水一级标准(CAP TYPE I)以及美国ASTM、NCCLS等多项国际标准。
玻璃器皿清洗用超纯水机适用实验范围：高效液相色谱(HPLC)、离子色谱(IC)、气相色谱(GC)、原子吸收及发射光谱、质谱分析、PCR应用及分析、精密仪器分析用水等;高精密光学镜片冲洗、电子元器件的清洗;各类理化检测、生化分析、血液检查、微量分析、氨基酸分析、TOC分析实验;分析试剂及药品的配制等。
玻璃器皿清洗用超纯水机特点：玻璃器皿清洗用超纯水机整体不锈钢结构，外壳由不锈钢304、内舱由316不锈钢制造、防腐性好;前置按钮操作，舒适轻松并节约能源，流线型不锈钢外观大方美观。
玻璃器皿清洗用超纯水机具有自动清洗功能清洗消毒极为方便，最大程度地保持本机器与清洗物品的清洁与卫生。
适合冲洗如：烧杯、试管、量筒、锥形瓶、移液管等实验室设备，可根据客户需求配备所需清洗架。
配有双层车架，可进行喷淋式清洗;前拉式安全门，提高了操作方便性。
舱内上部莲蓬式旋转喷头，无死角设计，全面均匀清洗各类器皿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超纯水系统参数
1. 工作条件
1.1环境温度：5-35℃
1.2 相对湿度：20%-80%
1.3 电源：AC220V±10%, 50HZ
2 主要用途
2.1 玻璃器皿的最后冲洗，化学/生化试剂配制
2.2 分析试剂及药品配制、稀释
2.3 精密分析仪器用水(HPLC,IC,AA,TOC,MS等等)
2.4动植物细胞培养，分子生物学研究等。
3. 技术规格
3.1 本系统以分析级纯水作为进水，连续生产超纯水
3.2 超纯水流速：50ml-2000ml/min，流速可调
3.3超纯水产水水质：
3.3.1 电阻率：18.2 MΩ.cm@25℃，电导率0.055 μS/cm @25℃
3.3.2总有机碳含量(TOC) ≤5 ppb (μg/L)
3.3.3细菌：＜0.1 cfu/ml；
3.3.4热原：＜0.001 EU/ml
3.4 配置外置超滤柱，便于更换，无需清洗，避免污染，生产无热原、无DNA酶、无
RNA酶的超纯水
3.5可选配脚踏开关，将脚踏开关与取水器的底座连接实现脚踏式取水，避免取水交叉污染3.6主机含液晶显示屏有中文操作界面,实时显示出水关键信息
3.7 系统具有可自动检测,自动维护提示及自动报警等功能.
3.8 耗材具有RFID芯片识别功能,保证系统安全.
*3.9 自动记录一整年水质资料,出水水质符合NCCLS﹑ASTM` CAP要求; 整机符合 GLP要求,可直接与PC机或打印机相连。
全系统可检并可附追溯至NIST的仪表校验证明书(ISO9001/ISO14001).
3.10 系统内置高精度电阻率检测仪，电极常数低至0.01cm-1，温度灵敏度高达0.1℃
*3.11 内置独立集成式TOC检测仪，包含0.5ml石英样品池、185/254nm双波长紫外灯、钛电极、电磁阀及温度补偿单元，检测范围: 1-999 ppb
3.12可配置多个与主机分离的远程取水器，可控流速及定量取水，取水器可调高度和角度
适合大部分的实验室器皿取水。
远程取水器自带彩色图形显示器实时显示水质。
*3.13 具有升级增配网络化管理软件的能力，可实现主机运行全程监控，分级管理，远程诊断，电子签名，全面符合21 CFR part 11的数据管理要求
4 配置与组成
4.1 超纯水主机1套
4.2 智能型远程取水手臂1个
4.3 初纯化柱1个
4.4 精纯化柱1个
4.5 超滤终端精制器1个
5技术服务和培训：
5.1 在仪器抵达最终用户所在地的7 天内（以卖方收到买方通知时间开始计算），卖方
须免费派遣技术人员抵达最终用户所在地完成仪器的安装调试。
5.2 在设备安装调试结束后，按照招标文件及合同要求对所提供设备验收。
设备验收合格
后，买方代表应在验收单上签字，标志着质量保证期开始。
5.3 质量保证期为自合同所列货物安装验收合格，用户签字之日起12个月,在质保期内属产
品质量问题所发生的一切费用由供方负担。
5.4 在北京有固定的维修点和 2 名以上的专职维修工程师，提供详细的地址及联系电话。
5.5 维修人员需在接到故障报告后2小时内做出响应，电话做出维修方案决定，如果2小时
内无法通过电话解决问题，24小时内到达用户现场（法定节假日除外）。
